MANUAL DE UTILIZARE YT82101 Yato

3. protecţia discului pentru şlefuit

8. cheie pentru montajul discului abraziv

12. buton ajustare turaţie

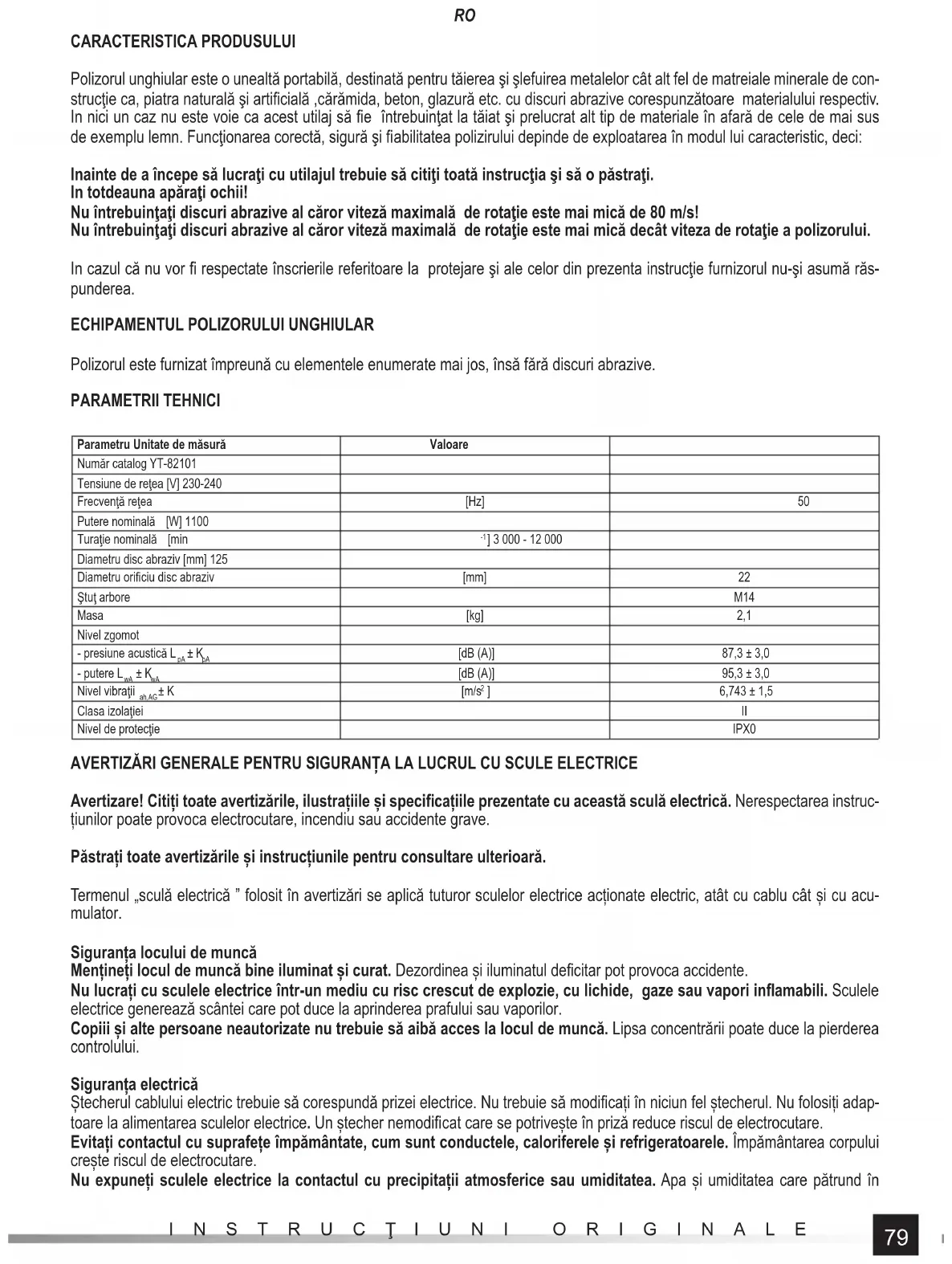

CARACTERISTICA PRODUSULUI Polizorul unghiular este o unealtă portabilă, destinată pentru tăierea şi şlefuirea metalelor cât alt fel de matreiale minerale de con- strucţie ca, piatra naturală şi artifi cială ,cărămida, beton, glazură etc. cu discuri abrazive corespunzătoare materialului respectiv. In nici un caz nu este voie ca acest utilaj să fi e întrebuinţat la tăiat şi prelucrat alt tip de materiale în afară de cele de mai sus de exemplu lemn. Funcţionarea corectă, sigură şi fi abilitatea polizirului depinde de exploatarea în modul lui caracteristic, deci: Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi. In totdeauna apăraţi ochii! Nu întrebuinţaţi discuri abrazive al căror viteză maximală de rotaţie este mai mică de 80 m/s! Nu întrebuinţ aţi discuri abrazive al căror viteză maximală de rotaţie este mai mică decât viteza de rotaţie a polizorului. In cazul că nu vor fi respectate înscrierile referitoare la protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răs- punderea.

ECHIPAMENTUL POLIZORULUI UNGHIULAR

Polizorul este furnizat împreună cu elementele enumerate mai jos, însă fără discuri abrazive. PARAMETRII TEHNICI Parametru Unitate de măsură Valoare Număr catalog YT-82101 Tensiune de reţea [V] 230-240 Frecvenţă reţea [Hz] 50 Putere nominală [W] 1100 Turaţie nominală [min

] 6,743 ± 1,5 Clasa izolaţiei II Nivel de protecţie IPX0 AVERTIZĂRI GENERALE PENTRU SIGURANȚA LA LUCRUL CU SCULE ELECTRICE Avertizare! Citiți toate avertizările, ilustrațiile și specifi cațiile prezentate cu această sculă electrică. Nerespectarea instruc- țiunilor poate provoca electrocutare, incendiu sau accidente grave. Păstrați toate avertizările și instrucțiunile pentru consultare ulterioară. Termenul „sculă electrică ” folosit în avertizări se aplică tuturor sculelor electrice acționate electric, atât cu cablu cât și cu acu- mulator. Siguranța locului de muncă Mențineți locul de muncă bine iluminat și curat. Dezordinea și iluminatul defi citar pot provoca accidente. Nu lucrați cu sculele electrice într-un mediu cu risc crescut de explozie, cu lichide, gaze sau vapori infl amabili. Sculele electrice generează scântei care pot duce la aprinderea prafului sau vaporilor. Copiii și alte persoane neautorizate nu trebuie să aibă acces la locul de muncă. Lipsa concentrării poate duce la pierderea controlului. Siguranța electrică Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu trebuie să modifi cați în niciun fel ștecherul. Nu folosiți adap- toare la alimentarea sculelor electrice. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare. Evitați contactul cu suprafețe împământate, cum sunt conductele, caloriferele și refrigeratoarele. Împământarea corpului crește riscul de electrocutare. Nu expuneți sculele electrice la contactul cu precipitații atmosferice sau umiditatea. Apa și umiditatea care pătrund în80

interiorul sculei electrice cresc riscul de electrocutare. Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta produsul, a conecta sau de- conecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea sau încurcarea cablului de alimentare cresc riscul de electrocutare. În cazul lucrului în afara încăperilor închise, folosiți cabluri prelungitoare destinate lucrului la exterior. Utilizarea de cabluri prelun- gitoare destinate lucrului la exterior reduce riscul de electrocutare. Când utilizarea unei scule electrice într-un mediu umed este inevitabilă, folosiți pentru protecție electrică un dispozitiv de siguranță diferențial pentru curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranța personală Fiți atenți, acordați atenție la ce faceți și recurgeți la bunul simț în timp ce lucrați cu scula electrică. Nu folosiți o sculă electrică când sunteți obosit sau sub infl uența alcoolului sau medicamentelor. Chiar și un singur moment de neatenție în timpul lucrului poate duce la accidente personale grave. Folosiți echipament de protecție personal. Folosiți protecție pentru ochi. Utilizarea echipamentului de protecție personal cum sunt măș tile de praf, încălțămintea antiderapantă, căștile și protecțiile pentru urechi reduc riscul unor accidente personale grave. Preveniți pornirea accidentală. Asigurați-vă că comutatorul electric este în poziția „Off ” înainte de conectarea alimentării electrice și/sau acumulatorului, ridicării sau deplasării sculei electrice. Deplasarea sculei electrice cu degetul pe comutator sau alimentarea sculei electrice, când comutatorul este pe poziția „on” poate duce la accidente grave. Înainte de pornirea sculei electrice îndepărtați toate cheile și alte unelte folosite pentru ajustarea sa. O cheie lăsată pe piesele rotative ale sculei electrice poate duce la accidente grave. Nu vă întindeți și nu vă aplecați prea mult. Păstrați-vă permanent postura adecvată și echilibrul. Aceasta vă va permite un control mai ușor asupra sculei electrice în cazul unor situații de lucru neașteptate. Îmbrăcați-vă corespunzător. Nu purtați haine largi și bijuterii. Feriți-vă părul și hainele de piesele în mișcare ale sculei electrice. Hainele largi, bijuteriile sau părul lung pot fi prinse de piesele în mișcare. Dacă dispozitivele sunt echipate pentru conectarea unui sistem de extragere sau colectare a prafului, asigurați-vă că ele sunt conectate și folosite în mod corespunzător. Utilizarea unui dispozitiv de extragere a prafului reduce riscurile legate de praf. Nu vă bazați pe experiența acumulată prin zur frecventă a sculei electrice să vă facă mai neatenți și să ignorați regulile de siguranță. Utilizarea neatentă poate duce la accidente grave într-o fracțiune de secundă. Utilizarea ț îngrijirea sculei electrice Nu suprasolicitați scula electrică . Folosiți scula electrică corespunzătoare pentru aplicația aleasă. Scula electrică cores- punzătoare va asigura o lucrare mai bună și mai sigură dacă este folosită în conformitate cu sarcina pentru care a fost proiectată. Nu folosiți scula , dacă comutatorul electric nu permite pornirea și oprirea sa. O sculă electrică , care nu poate fi controlată prin intermediul comutatorului este periculoasă și trebuie returnată pentru reparații. Deconectați ștecherul de la priză și/sau scoateți acumulatorul dacă se poate detașa de la scula electrică înainte de ajustarea, înlocuirea accesoriilor sau depozitarea sculei electrice. Asemenea măsuri preventive vă permit să evitați pornirea accidentală a sculei electrice. Nu lăsați scula electrică la îndemâna copiilor, nu lăsați persoanele care nu știu cum se lucrează cu scula electrică sau nu cunosc aceste instrucțiuni să folosească scula electrică . Sculele electrice sunt periculoase în mâinile unor utilizatori neinstruiți. Întrețineți sculele electrice și accesoriile. Verifi cați scula electrică să nu prezinte nepotriviri sau blocaje ale pieselor în mișcare, deteriorări ale pieselor sau alte probleme care ar putea afecta funcționarea sculei electrice. Defecțiunile trebuie remediate înainte de zur sculei electrice. Multe accidente sunt cauzate de scule electrice.ncorect întreținute. Păstrați sculele tăietoare în stare ascuțită și curate. Sculele tăietoare corect întreținute, cu muchii ascuțite, sunt mai puțin predispuse la blocare și sunt mai ușor de controlat în timpul lucrului. Folosiți scule electrice, accesorii și unelte etc. în conformitate cu aceste instrucțiuni, luând în considerare tipul și con- dițiile de lucru. Utilizarea sculelor pentru alte lucrări în afara celor pentru care sunt destinate poate duce la situații periculoase. Mânerele și suprafețele de prindere trebuie să fi e uscate, curate și fără ulei sau grăsimi. Mânerele și suprafețele de prindere alunecoase nu permit funcționarea sigură și controlul asupra sculei electrice în situații periculoase. Reparații Reparați scula electrică doar la centre de service autorizate, folosind doar piese de schimb originale. Aceasta asigură siguranța corespunzătoare a sculei electrice. INSTRUCȚIUNI DE SIGURANȚĂ SUPLIMENTARE PENTRU POLIZOARE UNGHIULARE ȘI MAȘINI DE ȘLEFUIT Scula este destinată doar polizării, polizării cu hârtie abrazivă, polizării cu perii de sârmă și tăierii. Citiți și vizualizați toate avertizările, instrucțiunile, cifrele și specifi cațiile livrate o dată cu scula electrică. Nerespectarea tuturor instrucțiunilor de mai jos poate duce la electrocutare, incendiu sau răniri grave. Nu modifi cați scula pentru a o face să se potrivească la o lucrare pentru care nu a fost destinată și nu a fost specifi cată de producător. Asemenea modifi care va duce la pierderea controlului și la provocarea unor accidente grave. Este interzis să folosiți scula ca sculă de lustruit sau în orice alt fel care nu este în conformitate cu manualul. Efectuarea altor lucrări în afara celor pentru care este destinată scula poate prezenta un risc și duce la accidente.81

Nu folosiți accesorii care nu au fost avute în vedere de producător sau destinate lucrului cu mașina de tăiat caneluri în zidărie. Faptul că un accesoriu poate fi montat pe sculă nu garantează funcționarea în condiții de siguranță. Turația maximă a accesoriilor trebuie să fi e egală ca turația maximă a sculei, sau mai mare. Accesoriile cu turație mai mică decât turația sculei se pot dezintegra în fragmente în timpul funcționării. Diametrul exterior și grosimea accesoriilor trebuie să fi e în limitele dimensiunilor specifi cate pentru sculă. Nu este posibil să se controleze sau utilizeze accesorii de dimensiuni necorespunzătoare. Dimensiunea găurii de montare a discurilor, fl anșelor și altor accesorii trebuie să corespundă dimensiunii axului sculei. Accesoriile cu dimensiunea găurii de montare necorespunzătoare pentru dimensiunea axului sculei vor începe să vibreze în timpul funcționării, ceea ce poate duce la pierderea controlului asupra sculei. Nu folosiți accesorii deteriorate. Înainte de fi ecare utilizare, verifi cați starea accesoriilor pentru a identifi ca prezența unor fragmente desprinse, a crăpăturilor, abraziunii și uzurii excesive. În cazul în care căderii accesoriilor, asigurați-vă că nu s-au deteriorat sau montați accesorii noi, nedeteriorate. După ce ați verifi cat și montat accesoriile, asigurați-vă că dumneavoastră și toți cei afl ați în zonă stau în afara planului de rotație al accesoriilor, apoi porniți scula timp de un minut la turație maximă. Accesoriile deteriorate se dezintegrează în timpul testului. Folosiți echipament de protecție individual. Folosiți măști de față și ochelari de protecție, în funcție de lucrare. Dacă este necesar. folosiți măști de praf, protecții auditive, mănuși de protecție și șorțuri pentru a vă proteja împotriva fragmentelor mici de accesorii sau material desprinse timpul lucrului. Protecția pentru ochi trebuie să poată opri particulele generate în timpul funcționării. Masca de praf trebuie să poată fi ltra particulele generate în timpul funcționării. Expunerea prea îndelungată la zgomot poate duce la pierderea auzului. Asigurați-vă că toate persoanele din jur se afl ă la o distanță sigură față de zona de lucru. Persoanele care au acces la locul de muncă trebuie să poarte echipament de protecție individual. Fragmentele sau bucățile de accesorii deteriorate, care sunt generate în timpul lucrului, pot fi proiectate în apropierea zonei de lucru. La efectuarea unor lucrări în care discul poate intra în contact cu un cablu sau conductor electric afl at sub tensiune, țineți scula doar de mânerele izolate. Când discul este în contact cu un cablu afl at sub tensiune, aceasta poate duce la punerea sub tensiune a părților metalice, ducând la electrocutarea operatorului sculei. Feriți cablul electric de componentele rotative ale sculei. Dacă pierdeți controlul asupra sculei, cablul electric poate fi prins sau tăiat iar mâna sau brațul dumneavoastră pot fi trase de componentele rotative ale sculei. Nu lăsați niciodată scula jos înainte de oprirea completă a componentelor rotative. Componentele rotative pot să se „agațe” de sol și, astfel, scula să vă scape de sub control. Nu porniți scula în timpul deplasării. Contactul neintenționat cu piesele în mișcare poate duce la agățarea și tragerea hainelor de către sculă, aceasta putând intra în contact cu corpul dumneavoastră. Curățați regulat orifi ciile de ventilație ale sculei. Ventilatorul aspiră în interiorul sculei praful generat în timpul lucrului. Acumu- larea excesivă de particule metalice conținute în praf crește riscul de electrocutare. Nu folosiți scula în apropiere de materiale infl amabile. Scânteile generate în timpul funcționării pot provoca incendii. Nu folosiți accesorii care necesită răcire cu lichid. Apa sau agentul de răcire pot provoca electrocutarea. Dimensiunea fi letului accesoriilor trebuie să corespundă fi letului de la axul mașinii de polizat. Pentru accesoriile mon- tate prin intermediul fl anșei, orifi ciul de prindere a accesoriilor trebuie să corespundă dimensiunii fl anșei de prindere. Accesoriile care nu se potrivesc la sistemul de montare al sculei vor duce la descentrare, vibrații excesive și pot duce la pierderea controlului asupra sculei. Avertizări în legătură cu reculul sculei spre operator Reculul sculei spre utilizator este cauzat de blocarea discului rotativ, periei, benzii de lustruit sau de altor accesorii, Blocarea sau înțepenirea duce la oprirea bruscă a accesoriului, ceea ce duce la rotirea sculei electrice în sens opus celui de rotație al accesoriului. De exemplu, dacă discul abraziv este blocat sau înțepenit în piesa de lucru, muchia discului se poate înfunda în suprafața mate- rialului, făcând ca discul să fi e aruncat în afară sau în sus. Discul poate fi proiectat spre sau dinspre operator, în funcție de sensul de rotație al discului abraziv în punctul de blocare. Este posibil ca discurile abrazive să se rupă în aceste condiții. Reculul sculei către utilizator este rezultatul utilizării incorecte și/sau nerespectării instrucțiunilor din Manualul utilizatorului. Aceas- tă situație poate fi evitată prin respectarea instrucțiunilor următoare. Prinderea fermă a sculei electrice și poziția corectă a corpului și brațelor asigură rezistența împotriva forțelor de recul. Folosiți întotdeauna un mâner suplimentar dacă este livrat cu scula, pentru a asigura controlul maxim în timpul reculului sau oricărei mișcări neașteptate în timpul pornirii sculei. Utilizatorul va putea controla rotația sculei sau reculul dacă se iau măsurile de precauție corespunzătoare. Feriți mâinile de componentele rotative ale sculei. Piesele rotative pot intra în contact cu mâinile în urma reculului. Nu stați în zona unde scula poate să ajungă din cauza reculului. Reculul va deplasa scula în sens opus celui de rotație a discului abraziv, în punctul de blocare. Acordați o atenție specială la lucrul în apropiere de colțuri, muchii ascuțite etc. Preveniți deplasarea axială a discului abraziv și blocarea sa. La prelucrarea unor colțuri sau muchii există un risc crescut de blocare a discului abraziv, ducând la pierderea controlului sau recului sculei.82

Nu folosiți discuri cu lanț tăietor pentru prelucrarea lemnului, discuri diamantate segmentate cu spații pe circumferință între segmente mai mari de 10 mm sau discuri cu dinți. Asemenea discuri provoacă adesea reculuri și pierderea controlului asupra sculei. Avertizări privind polizarea și tăierea Folosiți doar discuri destinate pentru lucrul cu scule de mână și apărători corespunzătoare pentru un anumit tip de disc. Discurile pentru care nu a fost proiectată scula nu pot fi acoperite corespunzător și nu sunt sigure. Discul convex trebuie montat astfel încât suprafața de șlefuire să nu depășească planul fl anșei de protecție a apărătoa- rei. Un disc incorect montat, care depășește apărătoarea, prezintă risc în timpul utilizării. La sculă trebuie fi xată bine o apărătoare, așezată într-o poziț ie care asigură siguranța maximă, astfel încât să fi e expusă spre operator cea mai mică suprafață a discului posibilă. Această apărătoare ajută la protejarea operatorului față de fragmen- tele de disc spart și previne contactul accidental cu discul. Discul trebuie folosit conform destinației sale. De exemplu, nu polizați cu un disc pentru tăiere. Discurile abrazive de tăiere sunt proiectate pentru sarcină circumferențiară și forțele laterale aplicate asupra unui asemenea disc pot duce la spargerea sa. Folosiți întotdeauna fl anșe de prindere nedeteriorate de dimensiune corespunzătoare pentru discul abraziv. Fixarea co- rectă a fl anșelor la discurile abrazive reduce posibilitatea de deteriorare a discului abraziv. Flanșele de prindere pentru discurile de tăiere pot fi diferite de fl anșele de prindere pentru discurile de polizare. Nu folosiți discuri abrazive uzate luate de la scule mai mari. Un disc de diametru mai mare nu este adaptat la turația mai mare a sculelor mai mici și se poate sparge. Dacă folosiți discuri multifuncționale, folosiți întotdeauna o apărătoare adecvată pentru tipul de lucrare respectiv. Uti- lizarea unei apărători necorespunzătoare poate duce la neasigurarea gradului de protecție dorit, ceea ce poate avea ca rezultat accidente grave. Avertizări în legătură cu tăierea Nu „loviți” cu discul și nu aplicați o presiune prea mare. Nu încercați să tăiați prea adânc. Solicitarea excesivă a discului de polizare duce la creșterea sarcinii și susceptibilitatea de fl ambare sau prindere a discului în rostul tăieturii, ceea de crește riscul de recul spre operator sau de deteriorare a discului. Nu stați cu corpul în planul de tăiere sau în spatele discului de polizare afl at în mișcare de rotație. Dacă, în timpul lucrului, discul abraziv se rotește în sensul dinspre operator, reculul spre operator poate împinge discul și scula spre operator. Dacă discul este blocat sau tăierea este întreruptă din indiferent ce motiv, opriți scula și țineți-o nemișcată până ce rota- ția încetează complet. Nu încercați niciodată să trageți discul abraziv care se rotește afară din rostul tăieturii, deoarece aceasta poate duce la recul spre operator. Se recomandă să găsiți cauzele și să luați măsuri corespunzătoare pentru a preveni blocarea discului. Nu reluați tăierea când discul este în material. Lăsați discul să atingă turația nominală și doar apoi introduceți cu atenție discul în rostul tăieturii. Discul poate fi blocat, tras sau împins înapoi spre operator în cazul în care tăierea este reluată în material. Susțineți panourile și alte materiale supradimensionate pentru a minimiza riscul de blocare și recul spre operator. Piesele de lucru supradimensionate au tendința să de încovoaie sub propria greutate. Suporturile trebuie plasate sub piesa de lucru în apropiere de linia de tăiere și aproape de marginea piesei de lucru, de ambele părți ale liniei de tăiere. Aveți grijă în mod deosebit la efectuarea unor tăieturi adânci în pereți sau alte suprafețe necunoscute. Un disc poate tăia conducte de gaz, cabluri electrice sau alte obiecte care pot cauza reculul către operator. Nu încercați să tăiați după o linie curbă. Suprasolicitarea discului duce la creșterea sarcinii și posibilitatea de răsucire sau blo- care în rostul tăieturii și probabilitatea de recul spre operator sau de deteriorare a discului, ceea ce poate duce la accidente grave. Avertizări privind polizarea cu hârtie abrazivă Folosiți hârtie abrazivă de dimensiune corectă. La selectarea unui disc, respectați instrucțiunile producătorului. O foaie abrazivă care depășește mult discul poate provoca accidente și, de asemenea, poate crește riscul de blocare, rupere sau recul spre utilizator. Avertizări în legătură cu lucrul cu peria de sârmă Atenție, deoarece fragmente de sârmă pot fi proiectate din perie în cursul funcționării normale. Nu suprasolicitați fi rele aplicând o presiune prea mare asupra periei. Sârma se poate agăța ușor de îmbrăcăminte subțire sau piele. În cazul în care se recomandă utilizarea apărătorilor la lucrul cu peria de sârmă, împiedicați orice contact între perie și apărătoare. Peria de sârmă își poate crește diametrul sub sarcină și sub efectul forței centrifuge. Avertizări de siguranță privind lustruirea Nu lăsați vreo parte liberă de la discul de lustruire sau coardă de fi xare să se rotească liber. Corzile libere și care se rotesc se pot agăța de degete sau de piesa de prelucrat.83

Montajul carcasei discului abraziv În acest scop trebuie să aplicaţi carcasa discului pe partea cilindrică a carcasei pe arbore şi folosiţi şurubul sau clema carcasei, imobilizaţi astfel încât carcasa să fi e montată drept, ferm şi sigur. Setaţi carcasa discului abraziv astfel încât partea neacoperită a discului să fi e cât mai departe cu putinţă de mâinile utilizatorului polizorului. Nu lucraţi niciodată cu polizorul dacă nu aţi montat corect carcasa discului! Împreună cu polizorul se furnizează carcasa care asigură protecţia corespunzătoare doar pe durata şlefuirii cu discuri abrazive şi discuri care folosesc hârtie abrazivă precum şi unele perii de sârmă. După montarea pe arbore, discul nu poate depăşi partea laterală a carcasei. În cazul în care efectuaţi alt tip de lucru permis trebuie să luaţi legătura cu producătorul pentru a cumpăra o carcasă destinată pentru acest tip de lucrări. La utilizarea unei apărători de tip A (pentru tăiere) pentru polizare cu o suprafață laterală, apărătoarea poate interfera cu piesa de lucru, provocând controlul necorespunzător asupra sculei. Când este folosită o apărătoare de tip B (pentru polizare) la tăierea cu un disc abraziv de polizat, crește riscul de expunere la scântei și particule , precum și la fragmente de disc în cazul spargerii. La utilizarea unei apărători de tip A (pentru tăiere), de tip B (pentru polizare) sau tip C (combinat) pentru tăierea sau polizarea betonului sau pietrei cu o suprafață laterală, crește riscul de expunere la praf și de pierdere a controlului din cauza reculului către operator. La utilizarea unei apărători de tip A (pentru tăiere), de tip B (pentru polizare) sau tip C (combinat) cu un disc cu perie de sârmă de o grăsime care face ca peria să depășească fl anșa apărătorii, este posibil ca fi rele de sârmă să fi e agățate de apă- rătoare, ceea ce duce la ruperea fi relor. Montajul mânerului adiţional În cazul în care este necesar montaţi mânerul rotindu-l pe capul uneltei.

OPERAREA DISCURILOR ABRAZIVE

ATENŢIE! Montajul discurilor abrazive poate fi efectuat doar atunci când tensiunea de alimentare este oprită. Scoateţi ştecherul polizorului din priză Montajul discurilor abrazive Decuplaţi tensiunea de alimentare de la unealtă. Scoateţi ştecherul din priză! Atunci când montaţi trebuie să aveţi grijă ca marginea A (IV) din partea inferioară a arborelui şi fl anşele de fi xare să se potrivească exact. Fixaţi fl anşa de montaj de sus pe arbore. Fixaţi discul abraziv pe arbore şi fl anşa superioară de fi xare. Înfi letaţi fl anşa de jos de montaj pe arbore. Împingeţi blocada arborelui şi înfi letaţi fl anşa inferioară de montaj cu cheia, iar apoi daţi drumul butonului de blocare. Introduceţi ştecherul cablului electric al uneltei în priza de reţea, porniţi polizorul şi observaţi funcţionarea acestuia în gol timp de circa 1 minut. Scoateţi ştecherul din priză şi verifi caţi fi xarea discurilor. Situarea fl anşelor de fi xare Trebuie să aveţi grijă că discurile în locul de fi xare pe arbore pot avea grosime diferită. În funcţie de discurile abrazive subţiri utilizate (grosime maximă de 3,2 mm), sau groase (grosime peste 3,2 mm) alta este situarea fl anşelor de montaj (III). Demontajul discurilor abrazive Opriţi polizorul şi scoateţi ştecherul cablului electric din priză. Apăsaţi blocada arborelui şi desfi letaţi fl anşa inferioară de montaj cu o cheie de fi xare, iar apoi daţi jos discul abraziv de pe arbore. Curăţaţi arborele şi fl anşele de fi xare de praf şi alte impurităţi care apar în timpul lucrului. Tipuri de discuri abrazive Se poate folosi orice disc abraziv armat cu plasă destinat utilizării cu polizoare unghiulare cu viteză periferică de minim 80 m/s și diametre de prindere și externe specifi cate în tabelul cu date tehnice. În cazul în care discul abraziv este prevăzut cu o gaură de montare fără fi let, folosiți fl anșele de prindere. Este posibil de asemenea să montați discuri cu un diametru exterior specifi cat în tabelul cu date tehnice, echipate cu o gaură fi letată de M14. În cazul acesta, nu folosiți fl anșe de prindere și înșurubați discul direct pe ax, blocându-l cu un buton și strângând discul ferm și sigur folosind în cheie plată (nelivrată în livrare). În cazul discurilor care permit montarea unui disc de hârtie abrazivă cu Velcro, se pot folosi doar discuri de hârtie abrazivă cu diametrul specifi cat în tabelul cu date tehnice. Discul de hârtie trebuie plasat concentric pe discul suport. Marginea discului de hârtie nu trebuie să treacă dincolo de marginea discului suport. Este posibil de asemenea să folosiți discuri diamantate cu domeniile specifi cate în tabelul cu date tehnice, destinate tăierii și polizării uscate. Efectuați montarea în același mod ca în cazul discurilor de polizare. La utilizarea unor discuri diamantate seg-84

mentate, rostul între segmente nu trebuie să depășească 10 mm măsurat la perimetrul discului și segmentele trebuie să aibă un unghi de atac negativ. Se recomandă să folosiți discuri abrazive din materiale destinate prelucrării unui anumit tip de material. A se vedea documentația livrată cu discul abraziv. Discurile abrazive destinate pentru prelucrarea pietrei sau discurile diamantate pentru prelucrare uscată pot fi folosite pentru prelucrarea materialelor ceramice. Se recomandă să folosiți perii de sârmă și discuri de hârtie abrazivă pentru a îndepărta straturile de vopsea veche de pe piesele metalice. Este interzis să modifi cați gaura de prindere, axul sau să folosiți inele reductoare pentru a ajusta diametrul găurii de prindere în raport cu diametrul axului. Este interzis să folosiți discuri abrazive cu un diametru de prindere altul decât cel specifi cat în tabelul cu date tehnice. Este interzis să folosiți discuri de tip fi erăstrău cu lanț sau discuri de tăiere deoarece ele cresc riscul de recul al sculei spre utilizator. Atenție! Este interzis să folosiți alte discuri decât cele permise pentru utilizare în acest manual, chiar dacă ele pot fi montate pe axul sculei. Discurile necorespunzătoare pot să nu suporte sarcinile generate în timpul func ționării polizorului unghiular. Discurile deteriorate sau uzate prezintă un risc de accidente grave sau mortale UTILIZAREA POLIZORULUI Scoateţi ştecherul din priză! Înainte de a începe să lucraţi cu unealta trebuie să verifi caţi dacă carcasa şi cablul de alimentare cu ştecherul nu sunt deteriorate. Dacă sunt vizibile orice defecţiuni se interzice conectarea polizorului la reţeaua electrică! Fixaţi carcasa discului abraziv şi mânerul. Nu lucraţi niciodată cu polizorul dacă carcasa discului abraziv nu este montată! Dobrać odpowiedni do rodzaju pracy typ tarczy ściernej i zamontować tarczę na wrzecionie szlifi erki. Materialul prelucrat trebuie montat astfel încât să nu se deplaseze în timpul prelucrării, de exemplu cu menghina sau cu cleme. Discul polizorului se roteşte cu viteză ridicată şi fi xarea neadecvată a materialului prelucrat poate duce la deplasarea necontrolată în timpul lucrului, ceea ce măreşte riscul de leziuni grave. În cazul în care tăiaţi trebuie să sprijiniţi materialul de tăiat pe ambele părţi ale tăieturii, dar astfel încât în timp ce efectuaţi tăie- rea să nu ducă la blocarea discului de ferăstrău. Suporturile trebuie amplasate în apropierea marginii materialului de tăiat şi în apropierea liniei de tăiere. Purtaţi protecţie oculară, protecţie auditivă şi mănuşi de protecţie. Verifi caţi dacă comutatorul se afl ă la poziţia „oprit - 0”. Apoi introduceţi ştecherul cablului electric al polizorului în priză. Luaţi o poziţie adecvată care să vă garanteze menţinerea echilibrului şi porniţi polizorul cu comutatorul. În cazul în care comutatorul este amplasat în partea de sus sau în partea laterală a carcasei polizorului, atunci pentru a-l porni, trebuie să apăsaţi comutatorul în partea din spate a acestuia, iar apoi, fără a-i da drumul, trebuie să-l mişcaţi în faţă înspre simbolul marcat cu „I”. Comutatorul este prevăzut cu o clemă care permite blocarea acestuia în această poziţie, ceea ce facilitează funcţio- narea îndelungată. Pentru a opri polizorul trebuie să apăsaţi comutatorul în partea din spate a acestuia şi să-l lăsaţi să se retragă. În cazul în care polizorul este dotat cu comutator amplasat în partea inferioară a mânerului, trebuie să apăsaţi şi să menţineţi apăsat butonul de blocare, iar apoi să apăsaţi comutatorul. Trebuie să apăsat comutatorul pe durata lucrului, dar nu este necesar să menţineţi apăsat butonul de blocare. Dacă încetaţi să apăsaţi comutatorul veţi opri polizorul. Acest comutator nu este prevăzut cu posibilitatea de blocare pe durata lucrului. Începeţi să lucraţi aşezând suprafaţa adecvată din disc pe materialul prelucrat: - în cazul discurilor abrazive pentru şlefuit trebuie să şlefuiţi cu suprafaţa laterală şi/sau frontală, - în cazul discurilor cu coli trebuie să şlefuiţi cu suprafaţa laterală astfel încât coala de hârtie să se mişte paralel pe materialul prelucrat, - în cazul discurilor cu scai care permit fi xarea hârtiei abrazive, şlefuiţi cu suprafaţa laterală, - în cazul periilor de sârmă trebuie să prelucraţi cu capetele de sârmă, nu cu partea laterală a acestora, - în cazul discurilor pentru tăiat, trebuie să tăiaţi cu suprafaţa frontală, nu şlefuiţi cu suprafaţa frontală a discurilor destinate pentru tăiat. În timp ce şlefuiţi cu suprafaţa laterală trebuie să menţineţi polizorul la un unghi de maxim 30 de grade faţă de suprafaţa prelucrată (V). Mişcaţi polizorul cu mişcări line înspre şi dinspre dumneavoastră. În timp ce efectuaţi tăieri, discul pentru tăiat trebuie să se afl e la un unghi drept faţă de suprafaţa de tăiat. Nu tăiaţi la un alt unghi. Se interzice schimbarea unghiului discului faţă de materialul prelucrat pe durata tăierii. Trebuie să tăiaţi doar în linie dreaptă. Nerespectarea recomandărilor de mai sus măreşte riscul de blocare a discului de ferăstrău în materialul prelucrat, ceea ce poate duce la apariţia reculului uneltei înspre operator, crăparea discului sau deteriorarea acesteia. Atunci când tăiaţi trebuie să mişcaţi polizorul în direcţia de rotire a discului (VI). În timp ce lucraţi cu discul nu apăsaţi prea tare pe materialul prelucrat şi nu efectuaţi mişcări bruşte pentru a nu duce la blocarea sau desprinderea discului abraziv. Nu permiteţi suprasolicitarea polizorului, temperatura suprafeţelor externe nu poate depăşi 60

După ce aţi terminat de lucrat opriţi polizorul, scoateţi ştecherul cablului polizorului din priză şi inspectaţi. Atenţie! Discul se poate roti încă o perioadă după oprirea polizorului. Înainte de a începe să inspectaţi trebuie să aşteptaţi până ce discul se răceşte. În timpul lucrului atât discul cât şi materialul prelucrat se pot încălzi la temperaturi foarte ridicate.85

Reglarea turației Produsul are capacitatea de ajustare a turației. Ajustarea se face prin intermediul unui buton. Cu cât este mai mică valoarea se- tată, cu atât este mai mică turația. Se recomandă o turație mai mică la utilizarea produsului pentru șlefuire cu perii de sârmă sau cu șmirghel. Reducerea turației duce la încălzirea redusă a discurilor și a materialului în sine și, de asemenea, reduce cantitatea de praf generat în timpul funcționării. Cu toate acestea, vă rugăm să rețineți că, din cauza soluțiilor de design, cu cât turația este mai mare, cu atât este mai bună răcirea produsului. La lucrul la turație redusă, trebuie făcute pauze mai frecvente pentru răcirea produsului. Reţineţi! Atunci când lucraţi cu polizorul unghiular: Purtaţi mereu protecţie oculară. Nu folosiţi discuri abrazive cu turaţia maximă de circuit admisă mai mică decât 80 m/s. Nu folosiţ i discuri abrazive cu turaţia maximă de circuit admisă mai mică decât turaţia polizorului. Valoarea totală declarată a vibraţiilor a fost măsurată prin metoda standard de analize şi poate fi utilizată pentru a compara o unealtă cu alta. Valoarea totală declarată a vibraţiilor poate fi utilizată pentru a evalua iniţial expunerea. Atenţie! Emisia de vibraţii pe durata lucrului cu unealta poate fi diferită faţă de valoarea declarată, în funcţie de modul de utilizare al uneltei. Atenţie! Trebuie să stabiliţi mijloacele de siguranţă care trebuie să-l protejeze pe operator şi care sunt bazate pe evaluarea ex- punerii în condiţii reale de utilizare (incluzând toate părţile din ciclul de lucru, de exemplu durata când unealta este pornită sau funcţionează în gol şi durata de activare).

CONSERVAREA SI REVIZIILE

Atenţie! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fi şa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verifi cată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa şi mînie- rul, conductorul electric şi fi şa lui, funcţionarea întrerupătorului electric, rosturile de trecerea aerului (ventilaţia), scâterierea periilor (cărbunilor), sonoritatea lagărelor şi angrenajului, pornirea şi corectitudinea funcţionării, In timpul garanţiei uzufructuarul nu poate anexa nimic la scula respectivă şi nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanţie. Dacă în timpul funcţionării vor fi constate necorectitudeni sau alte simptome neaşteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare.86 MANUAL ORIGINAL

Declarăm și garantăm pe proprie răspundere că produsele următoare: Polizor unghiular; 230-240 V~; 50 Hz; 1100 W; 3000-12000 min

; 125 mm; cod articol. YT-82101 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare: EN 62841-1:2015 + A11:2022

EN 61000-3-3:2013 + A1:2019 și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație (nume și semnătura persoanei autorizate) 0425/YT-82101/EC/2025 (locul și data emiterii) Wrocław, 2025.04.24 Persoana autorizată să întocmească dosarul tehnic: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro offi [e-mail] tel: [phone] fax [phone]/42/WE Directiva pentru utilaje și dispozitive de siguranță (H.G. nr. 1029/2008) 2014/30/UE Directivă compatibilitate electromagnetică (H.G. nr. 487/2016) 2011/65/UE Directivă restricții utilizare substanțe periculoase (H.G. nr. 322/2013) i ăt
