MANUAL DE UTILIZARE YT-09742 Yato

2. conector de admisia aerului

10. scaunul furtunului

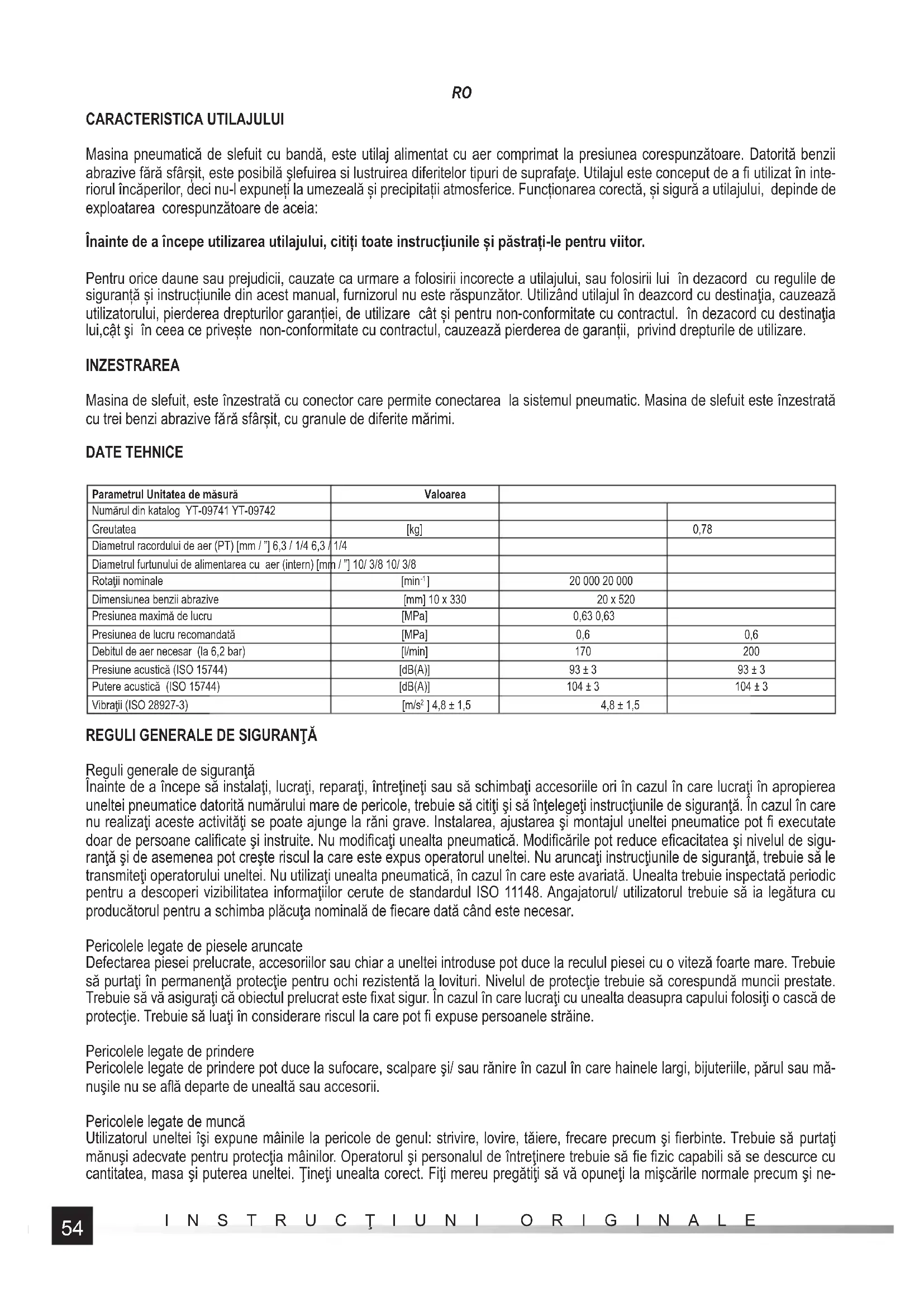

CARACTERISTICA UTILAJULUI Masina pneumatică de slefuit cu bandă, este utilaj alimentat cu aer comprimat la presiunea corespunzătoare. Datorită benzii abrazive fără sfârșit, este posibilă şlefuirea si lustruirea diferitelor tipuri de suprafaţe. Utilajul este conceput de a fi utilizat în inte- riorul încăperilor, deci nu-l expuneți la umezeală și precipitații atmosferice. Funcționarea corectă, și sigură a utilajului, depinde de exploatarea corespunzătoare de aceia: Înainte de a începe utilizarea utilajului, citiți toate instrucțiunile și păstrați-le pentru viitor. Pentru orice daune sau prejudicii, cauzate ca urmare a folosirii incorecte a utilajului, sau folosirii lui în dezacord cu regulile de siguranță și instrucțiunile din acest manual, furnizorul nu este răspunzător. Utilizând utilajul în deazcord cu destinaţia, cauzează utilizatorului, pierderea drepturilor garanției, de utilizare cât și pentru non-conformitate cu contractul. în dezacord cu destinaţia lui,cật şi în ceea ce privește non-conformitate cu contractul, cauzează pierderea de garanții, privind drepturile de utilizare. INZESTRAREA Masina de slefuit, este înzestrată cu conector care permite conectarea la sistemul pneumatic. Masina de slefuit este înzestrată cu trei benzi abrazive fă ră sfârșit, cu granule de diferite mărimi. DATE TEHNICE Parametrul Unitatea de măsură Valoarea Numărul din katalog YT-09741 YT-09742 Greutatea [kg] 0,78 1,10 Diametrul racordului de aer (PT) [mm / ”] 6,3 / 1/4 6,3 / 1/4 Diametrul furtunului de alimentarea cu aer (intern) [mm / ”] 10/ 3/8 10/ 3/8 Rotaţii nominale [min

] 20 000 20 000 Dimensiunea benzii abrazive [mm] 10 x 330 20 x 520 Presiunea maximă de lucru [MPa] 0,63 0,63 Presiunea de lucru recomandată [MPa] 0,6 0,6 Debitul de aer necesar (la 6,2 bar) [l/min] 170 200 Presiune acustică (ISO 15744) [dB(A)] 93 ± 3 93 ± 3 Putere acustică (ISO 15744) [dB(A)] 104 ± 3 104 ± 3 Vibraţii (ISO 28927-3) [m/s

Reguli generale de siguranţă Înainte de a începe să instalaţi, lucraţi, reparaţi, întreţineţi sau să schimbaţi accesoriile ori în cazul în care lucraţi în apropierea uneltei pneumatice datorită numărului mare de pericole, trebuie să citiţi şi să înţelegeţi instrucţiunile de siguranţă. În cazul în care nu realizaţi aceste activităţi se poate ajunge la răni grave. Instalarea, ajustarea şi montajul uneltei pneumatice pot fi executate doar de persoane califi cate şi instruite. Nu modifi caţi unealta pneumatică. Modifi cările pot reduce efi cacitatea şi nivelul de sigu- ranţă şi de asemenea pot creşte riscul la care este expus operatorul uneltei. Nu aruncaţi instrucţiunile de siguranţă, trebuie să le transmiteţi operatorului uneltei. Nu utilizaţi unealta pneumatică, în cazul în care este avariată. Unealta trebuie inspectată periodic pentru a descoperi vizibilitatea informaţiilor cerute de standardul ISO 11148. Angajatorul/ utilizatorul trebuie să ia legătura cu producătorul pentru a schimba plăcuţa nominală de fi ecare dată când este necesar. Pericolele legate de piesele aruncate Defectarea piesei prelucrate, accesoriilor sau chiar a uneltei introduse pot duce la reculul piesei cu o viteză foarte mare. Trebuie să purtaţi în permanenţă protecţie pentru ochi rezistentă la lovituri. Nivelul de protecţie trebuie să corespundă muncii prestate. Trebuie să vă asiguraţi că obiectul prelucrat este fi xat sigur. În cazul în care lucraţi cu unealta deasupra capului folosiţi o cască de protecţie. Trebuie să luaţi în considerare riscul la care pot fi expuse persoanele străine. Pericolele legate de prindere Pericolele legate de prindere pot duce la sufocare, scalpare şi/ sau rănire în cazul în care hainele largi, bijuteriile, părul sau mă- nuşile nu se afl ă departe de unealtă sau accesorii. Pericolele legate de muncă Utilizatorul uneltei îşi expune mâinile la pericole de genul: strivire, lovire, tăiere, frecare precum şi fi erbinte. Trebuie să purtaţi mănuşi adecvate pentru protecţia mâinilor. Operatorul şi personalul de întreţinere trebuie să fi e fi zic capabili să se descurce cu cantitatea, masa şi puterea uneltei. Ţineţi unealta corect. Fiţi mereu pregătiţi să vă opuneţi la mişcările normale precum şi ne-55

aşteptate şi aveţi ambele mâini mereu disponibile. Menţineţi-vă echilibrul şi aveţi grijă ca picioarele să fi e sigure. Trebuie să opriţi aparatul cu butonul de pornire şi oprire în caz de pană de curent. Utilizaţi doar agenţi de gresare recomandaţi de către producători. Trebuie să purtaţi ochelari de protecţie, se recomandă purtarea de mănuşi şi haine de protecţie portrivite. Verifi caţi discul de şlefuit înainte de fi ecare utilizare. Nu utilizaţi discuri crăpate sau rupte, ori discuri care au căzut. Evitaţi contactul direct cu discul de şlefuit în mişcare, acest fapt previne strivirea sau tăierii mâinii ori alte părţi corporale. Utilizaţi mănuşi potrivite pentru protecţia mâinilor. Nu porniţi niciodată unealta în cazul în care nu aţi aplicat agentul de şlefuit pe materialul prelucrat. În timpul lucrului pe piesele de plastic sau care nu conduc curentul electric +există riscul de descărcări electrostatice. Şlefuitul poate duce la apariţia de pulberi sau vapori care pot crea o atmosferă explozivă. Folosiţi mereu sisteme de captare sau de evacuare a prafului care sunt potrivite pentru materialul prelucrat. Pericolele legate de mişcări repetate Atunci când utilizaţi unealta pneumatică la lucru ce constă în mişcări repetate, operatorul este expus la disconfortul în zona pal- melor, braţelor, umerilo, gâtului şi a altor părţi corporale. În cazul în care utilizaţi unealta pneumatică, operatorul trebuie să aibă o poziţie confortabilă care asigură aşezarea corectă a tălpilor şi evitaţi poziţiile ciudate sau cele care nu asigură echilibru. Operatorul trebuie să schimbe poziţia în cazul în care lucrează mult timp, acest fapt ajută la evitarea disconfortului şi a oboselii. În cazl în care operatorul prezintă asemenea simptome precum: disconfort durabil sau repetat, durere, durere pulsabilă, furnicare, amorţire, asturime sau înţepenire. Nu trebuie să le ignore ci să informeze angajatorul despre acest fapt şi să apeleze la sfatul unui medic. Pericolele legate de accesorii Decuplaţi unealta de la sursa de alimentare înainte de a schimba unealta de lucru sau accesoriul introdus. Evitaţi contactul direct cu unealta introdusă în timpul muncii sau după aceasta, acestea pot fi fi erbinţi sau ascuţite. Utilizaţi accesorii şi materiale de exploatare de dimensiunile şi tipurile recomandate de producător. Nu utilizaţi accesorii de alt tip sau de altă dimensiune. Nu utilizaţi discurile pentru şlefuit sau tăiat. Verifi caţi dacă turaţia maximă de lucru a uneltei introduse (discuri plate, benzi abrazive, discuri cu fi bre, discuri de şlefuit) este mai mare decât turaţia nominală a maşinii de şlefuit sau a polizorului. Discurile de şlefuit cu automontare trebuie prinse concentric pe discul de şlefuit. Pericolele legate de locul de muncă Alunecările, împiedicările şi căzăturile sunt cauzele principale care duc la leziuni. Fiţi ateţi la suprafeţele lunecoase care pot apărea datorită utilizării uneltei precum şi la pericolul de împiedicare cauzat de instalaţia de aer. Procedaţi prudent în mediul ne- cunoscut. Pot exista pericole ascunse, cum ar fi electricitatea sau alte linii utile. Unealta pneumatică nu este destinată pentru uz în zonele expuse la explozii şi nu este izolată de contactul cu energie electrică. Asiguraţi-vă că nu există cabluri electrice, ţevi de gaz, etc., care pot fi periculoaze în caz de deteriorare cu unealta. Pericolele legate de vapori şi pulberi Praful şi vaporii apăruţi în timpul utilizării uneltei pneumatice pot înrăutăţi starea de sănătate (pot cauza de ex. cancer, defecte congenitale, astmă şi/sau iritaţii ale pielii), sunt indispensabile: evaluarea riscului şi implementarea mijloacelor corespunzătoare de control legate de acest tip de pericole. Evaluarea riscului trebuie să includă impactul prafului creat de utilizarea uneltei şi posibilitatea de ridicare a prafului existent. Operarea şi întreţinerea uneltei pneumatice trebuie efectuate conform recomandărilor din instrucţiunile de utilizare, acest fapt permite minimizarea emisiilor de vapori şi pulberi . Orifi ciul de evacuare a aerului trebuie îndreptat astfel încât să minimizaţi ridicarea prafului în mediul prăfuit. Acolo unde există pulberi sau vapori prioritatea trebuie să fi e controlul acestora în sursa de emitere. Toate funcţiile integrate şi accesoriile pentru colectarea, extragerea sau diminuarea cantităţii de praf sau fum trebuie să fi e utilizate corect şi întreţinute conform recomandărilor producătorului. Selectaţi, întreţineţi şi schimbaţi uneltele introduse conform recomandărilor din instrucţiuni, pentru a preveni creşterea cantităţii de vapori şi praf. Utilizaţi mijloace de protecţie a căilor respiratorii, în conformitate cu instrucţiunile angajatorului şi cu cerinţele de igienă şi siguranţă. Pericolul legat de zgomot Expunerea, fără protecţie la un nivel ridicat de zgomot poate duce la pierderea defi nitivă şi iremediabilă a auzului precum şi la alte probleme, cum ar fi ţiuitul în urechi (zumzet, fl uierat, ţiuit sau piuit în urechi). Evaluarea riscului precum şi implementarea mijloacelor corespunzătoare de control cu privire la aceste pericole. Controalele corespunzătoare care au drept scop diminuarea riscului pot include asemenea acţiuni de genul: materiale de amortizare care previn “ţiuitul” obiectului prelucrat. Folosiţi mijloace de protecţie auditivă în conformitate cu instrucţiunile angajatorului precum şi în conformitate cu cerinţele de igienă şi siguranţă. Operarea şi întreţinerea uneltei pneumatice trebuie să fi e realizată în conformitate cu recomandările instrucţiunilor de operare, permite evitarea creşterii nivelului de zgomot inutil. În cazul în care unealta pneumatică este dotată cu amortizor, trebuie să vă asiguraţi mereu că este montat corect atunci când unealta este în uz. Selectaţi, întreţineţi şi schimbaţi uneltele uzate conform recomandărilor din instrucţiunile de utilizare. Acest fapt permite evitarea creşterii inutile a zgomotului. Expunere la vibraţii Expunerea la vibraţii poate duce la afectarea defi nitivă a nervilor şi a irigării antebraţelor şi braţelor. Ţineţi mâinile departe de prize- le maşinielor de înfi letat. Trebuie să vă îmbrăcaţi gros atunci când lucraţi la temperaturi scăzute şi să ţineţi mâinile calde şi uscate. În caz de amorţire, furnicare, durere sau albire a pielii degetelor şi mâinilor, încetaţi să utilizaţi unealta pneumatică, apoi informaţi angajatorul şi apelaţi la sfatul unui medic. Operarea şi întreţinerea uneltei pneumatice conform cu recomandările instrucţiunilor de56

utilizare, acest fapt permite evitarea creşterii nivelului de vibraţii. Prindeţi uşor dar sigur unealta, luând în evidenţă forţele necesare de reacţie, deoarece pericolul ce provine de la vibraţii este de obicei mai mare atunci când forţa de prindere este mai mare. Instrucţiuni adiţionale de siguranţă referitoare la uneltele pneumatice Aerul sub presiune poate provoca răni grave: - decuplaţi mereu fl uxul de aer, eliminaţi aerul sub presiune din furtun şi decuplaţi unealta de la sursa de aer când: nu este utilizată, înainte de schimbarea accesoriilor sau la efectuarea reparaţiilor; - nu îndreptaţi niciodată aerul spre dumneavoastră sau oricine altcineva. Lovirea cu furtunul poate provoca răni grave. Trebuie să verifi caţi mereu dacă furtunurile şi accesoriile nu sunt deteriorate sau dacă nu joacă. Aerul rece trebuie îndreptat departe de mâini De fi ecare dată când sunt utilizate conexiuni fi letate universale (conexiuni cu cârlig), trebuie să utilizaţi bolţuri de protecţie împo- triva posibilităţii de deteriorare a conexiunilor dintre furtunuri şi unealtă. Nu depăşiţi presiunea maximă indicată a aerului pentru unealtă. Nu prindeţi de furtun unealta pentru a o deplasa.

CONDITII DE EXPLOATARE

Asigurați-vă că sursa de aer comprimat, poate produce presiunea corespunzătoare și asigură fl uxul de aer necesar. În cazul, în care presiunea aerului este prea mare, trebuie să fi e utilizat reductor cu supapă de siguranță. Utilajul pneumatic trebuie să fi e alimentat prin intermediul fi ltrului și gresorului. Acest lucru va asigura, în acelaş timp, atât puritatea cật și umidifi care aerului cu.ulei. Starea fi ltrului și gresorul, trebuie să fi e verifi cate înainte de fi ecare utilizare și eventual, fi ltrul curățat şi în caz necesar, adăugat ulei în gresor. Acest lucru va asigura utilizarea adecvată a utilajului și va prelungi durata lui. Nu utilizați benzi cu alte dimensiuni, decât cele prezentate în specifi cațiile tehnice. Înainte de fi ecare utilizare, revizuiţi banda fără sfârșit. Detectarea de orice defecte sau semne de uzură, înseamnă că trebuie să utilizați o nouă bandă liberă de la daune. Înainte de fi ecare utilizare, revizuiţi banda fără sfârșit. Detectarea de orice daune sau semne de uzură, înseamnă că trebuie să utilizați un nou bandă liberă de defecte.. Asigurați-vă că direcția săgeții de pe bandă, este în concordanță cu direcția săgeții de pe maşina de şlefuit. Banda trebuie să fi e plasată paralel cu rolele utilajului, astfel încât aceasta să nu alunece de pe role, în timpul funcționării. In timpul prelucrării materialelor, purtați ochelari de protecție și mască de praf, este recomandat să purtați mănuși și îmbrăcăminte de protecție. În timpul prelucrării unor materiale, se pot emana praf și lichide toxice sau infl amabile. Trebuie deci să lucraţi în încăperi bine ventilate, și să folosiţi echipament individual de protecție. UTILIZAREA UTILAJULUI Înainte de fi ecare utilizare a maşinei de şlefuit, trebuie să vă asigurați că nici un element al sistemului pneumatic nu este deterio- rat. Dacă observați orice deteriorare, înlocuiți piesele imediat cu altele noi, fără defecte, ale sistemului. Înainte de fi ecare utilizare a sistemului pneumatic, trebuie uscată umezeala condensată în interiorul utilajului, compresorului și conductelor. Conectarea utilajului la sistemului pneumatic. Figura prezintă, modul recomandat, de conectarea utilajului la sistemul pneumatic. Modul demonstrat, asigură utilizarea cea mai efi cientă a utilajului, precum și prelungeşte vitalitatea utilajului. La admisia aerului introdu, câteva picături de ulei cu o vâscozitate de SAE 10. La fi letul de admisia aerului, trebuie înșurubat ferm, un conector corespunzător, pentru a permite conectarea furtunului de alimentare cu aer.(II) Amplasaţi maşina de şlefuit, în poziţiea cea mai sigură şi ergonomică de lucru, în conformitate cu procedura descrisă mai jos. Instalați banda pe role, în conformitate cu procedura descrisă mai jos. Conectaţi utilajul la sistemul pneumatic, întrebuinţậnd furtun cu un diametrul interior de 10 mm / 3/8 “. Asigurați-vă că rezistenţa furtunului este de cel puțin 1,38 MPa. (III) Porniţi utilajul, pentru câteva secunde, asigurându-vă că nu apar nici un fel de zgomote suspecte sau vibrații. Aşearea maşinei de şlefuit, în poziția de lucru (IV) Slăbiți şurubul de blocarea rotaţiilor, și apoi rotiți piesa de acţionarea maşinei de şlefuit, cu scopul de a asigura funcționarea în condiții de siguranță și efi cienţa lucrului.. Strângeți șurubul de blocare cu fermitate, astfel încât să nu se desfacă în timpul funcționării. În timpul funcționării, verifi ca periodic corectitudinea strângerii șuruburilor. Atenție! Asigurați-vă că, poziția ajustată, nu va cauza contactul pieselor rotative cu corpul sau cu îmbrăcămintea operatorului.57

Instalarea benzii de şlefuire Asigurați-vă că, săgeata de pe direcția de rularea benzii, este orientată în aceeași direcție ca și direcția săgeții de lucru de pe maşina de şlefuit. Apăsaţi rola de tensionare, pậnă la momentul acţionării pe deplin a blocării. (V) Aşezaţi banda abrazivă, pornind de la rola de acţionare, apoi rola de tensionare. (VI) Deblocați rola de tensionare, acest lucru va permite tensionarea benzii. (VII) Rotiți banda cu cậteva rotații, asigurându-vă că se rotește liber și nu tinde să alunece în mod spontan de pe role în timpul funcționării. Dacă este necesar, repetați procedura până la atașarea corectă a benzii. Lucrul cu maşina de şlefuit Porniţi ma şina de şlefuit.şi permiteţi benzii să atingă viteza maximă. La materialul prelucrat, aplicaţi numai banda în mişcare. Pe utilaj, trebuie apăsat doar cu o forţă, care este necesară pentru prelucrarea materialului. Nu apăsaţi prea tare, asupra rolei de tensionare și totodată s-o mutaţi perpendicular pe direcția de rotație. Acest lucru poate duce la alunecarea benzii de pe rolele maşinei de şlefuit, şi la riscul de rănire gravă. ÎNTREȚINEREA Nu utilizați niciodată benzină, diluant, sau alte lichide infl amabile pentru a curăța utilajul. Vaporii se pot aprinde provocând explozia utilajului și rănire gravă. Solvenții utilizați pentru curățarea corpului utilajului, pot cauza înmuiere garniturilor de etanşare. Inainte de a utiliza.utilajul, us- caţi-l bine. În cazul constatării neregulilor în funcționarea utilajului, trebuie deconectat imediat de la sistemul pneumatic. Toate elementele sistemului pneumatic, trebuie să fi e protejate împotriva impurităţilor. Impurităţile, care ar intra în sistemul pneumatic, poate duce la deteriorarea utilajului cật şi a altor elemente ale sistemului pneu- matic. Intreținerea utilajului înainte de fi ecare utilizare Deconectați utilajul de la sistemul pneumatic. Înainte de fi ecare utilizare, dă drumul în orifi ciul de iadmisia aerului, la o cantitate mică de lichid conservant (de exemplu, WD-40). Conectați utilajul, la sistemul pneumatic și porniţi-l pentru aproximativ 30 de secunde. Aceasta va distribui lichidul conservant, în interiorul utilajului și-l va curăța. Deconectați din nou, utilajul de la sistemul pneumatic. O cantitate mică de ulei SAE 10, daţi drumul în interiorul utilajului, prin orifi ciul de admisia aerului și prin orifi ciile destinate în acest scop. Este recomandat să folosiți ulei SAE 10, destinat pentru conservarea utilajelor pneumatice. Conectați utilajul şi porniţi-l pentru o perioadă scurtă de timp. Atenție! WD-40 nu poate servi ca un lubrifi ant adecvat. Ștergeți excesul de ulei, care iese prin orifi ciile de evacuare. Uleiul lăsat, poate deteriora etanşarea utilajului. Alte acftivităţi de întreținere Înainte de a utiliza utilajul, verifi cați dacă pe utilaj nu se văd semne de deteriorare. Antrenatorii, portsculele si arborii de antrenare, trebuie să fi e menţinute în stare curată. La fi ecare 6 luni sau după 100 de ore de funcționare, mașina trebuie încredinţată la un atelier de reparaţii spre a fi revizuită de către personal califi cat. În cazul în care utilajul a fost utilizat fără aplicarea sistemului de alimentare cu aer recomandat, frecvența inspecției trebuie mărită. Eliminarea defectelor Trebuie întreruptă utilizarea utilajului, imediat după detectarea a oricarei defecțiuni. Efectuarea lucrului cu disfuncționalități, poate cauza leziuni corporale. Orice reparație sau înlocuire a elementelor utilajului, trebuie să fi e efectuate de către personal califi cat, la un atelier de reparații autorizat. Defectul Soluţia posibilă Utilajul are o viteză foarte lentă sau nu pornește Prin orifi ciul de admisie a aerului, dă drumul la o cantitate mică de WD-40. Pornrşte utilajul pentru timp de câteva secunde. Paletele se pot lipi la rotor. Porniţi utilajul pentru aproximativ 30 de secunde. Unge utilajul, cu o cantitate mică de ulei. Atenție! Excesul de ulei, poate provoca pierdere de putere a utilajului. În acest caz, curățați acţionarea. Utilajul pornește și apoi încetinește Compresorul nu asigură fl uxul de aer adecvat. Utilajul porneşte datorită aerului adunat în rezervorul compresorului. În timpul ce rezer- vorul se goleşte, compresorul nu poate ține pasul de al umple cu aer. Conectați dispozitivul la un compresor mai efi cient. Putere insufi cientă Asigurați-vă, că furtunurile utilizate, au diametrul interior cel puțin la fel ca cel specifi cat în specifi cațiile tehnice. Verifi cați ajustarea pre- siunii, care trebuie să fi e aibă valoarea maximă. Asigură-te că, utilajul este curățat ș i uns în mod corespunzător. În absența rezultatelor, utilajul trebuie dat la reparat.58

Piese de schimb Pentru mai multe informații cu privire la piesele de schimb, pentru scule pneumatice trebuie să luaţi contact cu producătorul utilajului sau reprezentantul său. După fi nalizarea lucrărilor, carcasa, fantele de aerisire, comutatorii, mânerul auxiliar și apărătoarele trebuie să fi e curățate, cu un curent de aer (la o presiune de cel mult 0,3 MPa), cu penson sau cu o cârpă uscată, fără utilizarea substanțelor chimice și a fl uidelor de curățare.Utilajul și mậnerele se curăţă, cu o cârpă curată. Utilajele uzate sunt materiale reciclabile – nu ester vocie să le aruncaţi la gunoiul de casă, (deșeurile menajere), deoarece acestea conțin substanțe periculoase pentru sănătatea umană și pentru mediu! Vă rugăm asistență activă îreferitor la resursele economice naturale, şi protejarea mediului, prin depozitarea echipamentului la punctele de reciclare sau de recuperare. Pentru a reduce eliminarea deșeurilor este necesar să se re-utilizare, într-o formă diferită

Declarăm și garantăm pe proprie răspundere că produsele următoare: Masina pneumatica de slefuit cu banda; 0,63 MPa; 20 000 min

; 20 x 520 mm; cod articol. YT-09742 satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

și satisfac cerințele Directivelor europene următoare: Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație (nume și semnătura persoanei autorizate) 0125/YT-09741/EC/2025 (locul și data emiterii) Wrocław, 2025.01.07 2006/42/WE Directiva pentru utilaje și dispozitive de siguranță (H.G. nr. 1029/2008) Persoana autorizată să întocmească dosarul tehnic: Agnieszka Rędziak TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia
