NÁVOD NA OBSLUHU YT-09742 Yato

2. prípojka prívodu vzduchu

4. aretácia otáčania

7. aretácia napínacieho valčeka

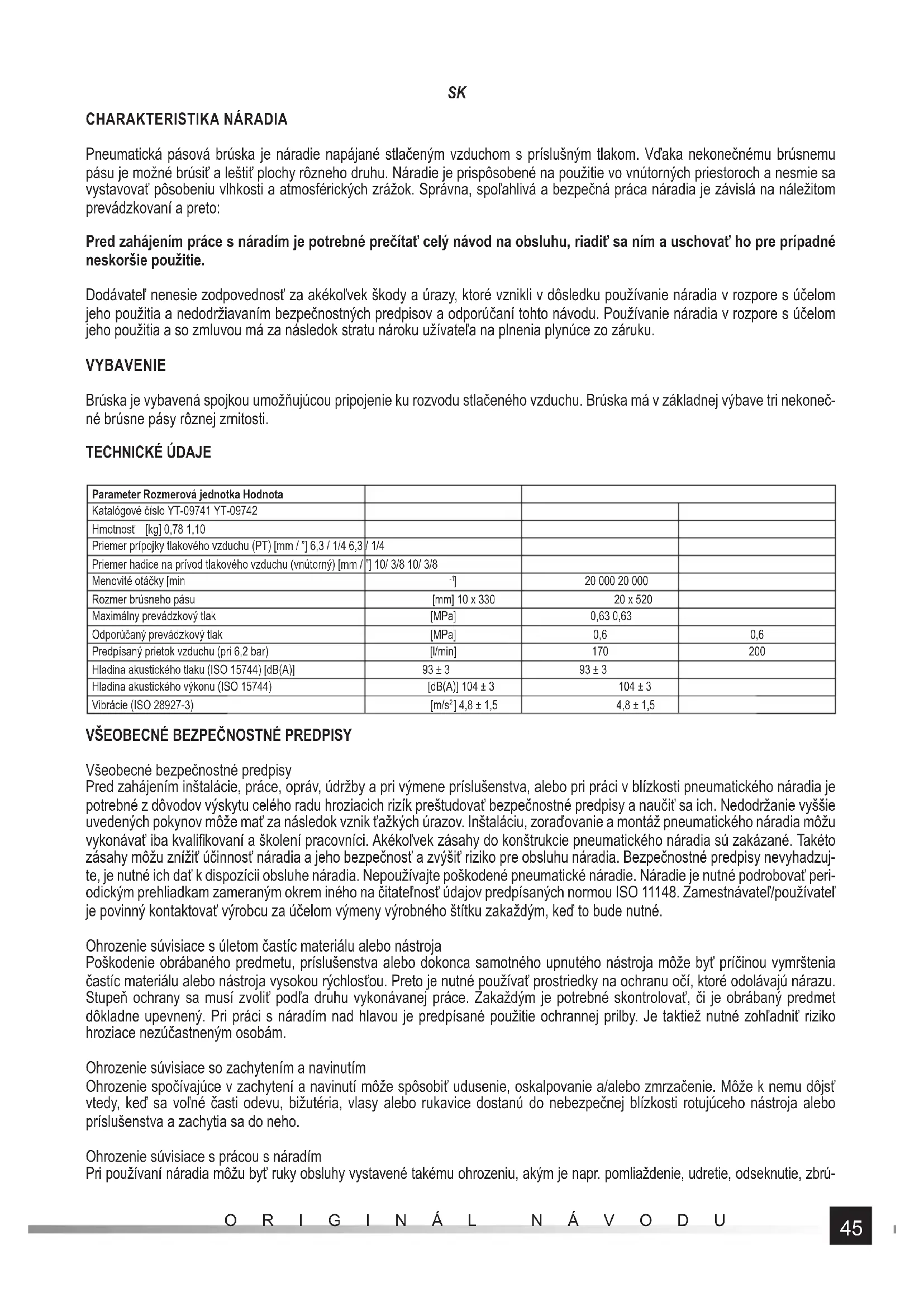

Pneumatická pásová brúska je náradie napájané stlačeným vzduchom s príslušným tlakom. Vďaka nekonečnému brúsnemu pásu je možné brúsiť a leštiť plochy rôzneho druhu. Náradie je prispôsobené na použitie vo vnútorných priestoroch a nesmie sa vystavovať pôsobeniu vlhkosti a atmosférických zrážok. Správna, spoľahlivá a bezpečná práca náradia je závislá na náležitom prevádzkovaní a preto: Pred zahájením práce s náradím je potrebné prečítať celý návod na obsluhu, riadiť sa ním a uschovať ho pre prípadné neskoršie použitie. Dodávateľ nenesie zodpovednosť za akékoľvek škody a úrazy, ktoré vznikli v dôsledku používanie náradia v rozpore s účelom jeho použitia a nedodržiavaním bezpečnostných predpisov a odporúčaní tohto návodu. Používanie náradia v rozpore s účelom jeho použitia a so zmluvou má za následok stratu nároku užívateľa na plnenia plynúce zo záruku. VYBAVENIE Brúska je vybavená spojkou umožňujúcou pripojenie ku rozvodu stlačeného vzduchu. Brúska má v základnej výbave tri nekoneč- né brúsne pásy rôznej zrnitosti. TECHNICKÉ ÚDAJE Parameter Rozmerová jednotka Hodnota Katalógové číslo YT-09741 YT-09742 Hmotnosť [kg] 0,78 1,10 Priemer prípojky tlakového vzduchu (PT) [mm / ”] 6,3 / 1/4 6,3 / 1/4 Priemer hadice na prívod tlakového vzduchu (vnútorný) [mm / ”] 10/ 3/8 10/ 3/8 Menovité otáčky [min

Všeobecné bezpečnostné predpisy Pred zahájením inštalácie, práce, opráv, údržby a pri výmene príslušenstva, alebo pri práci v blízkosti pneumatického náradia je potrebné z dôvodov výskytu celého radu hroziacich rizík preštudovať bezpečnostné predpisy a naučiť sa ich. Nedodržanie vyššie uvedených pokynov môže mať za následok vznik ťažkých úrazov. Inštaláciu, zoraďovanie a montáž pneumatického náradia môžu vykonávať iba kvalifi kovaní a školení pracovníci. Akékoľvek zásahy do konštrukcie pneumatického náradia sú zakázané. Takéto zásahy môžu znížiť účinnosť náradia a jeho bezpečnosť a zvýšiť riziko pre obsluhu náradia. Bezpečnostné predpisy nevyhadzuj- te, je nutné ich dať k dispozícii obsluhe náradia. Nepoužívajte poškodené pneumatické náradie. Náradie je nutné podrobovať peri- odickým prehliadkam zameraným okrem iného na čitateľnosť údajov predpísaných normou ISO 11148. Zamestnávateľ/používateľ je povinný kontaktovať výrobcu za účelom výmeny výrobného štítku zakaždým, keď to bude nutné. Ohrozenie súvisiace s úletom častíc materiálu alebo nástroja Poškodenie obrábaného predmetu, príslušenstva alebo dokonca samotného upnutého nástroja môže byť príčinou vymrštenia častíc materiálu alebo nástroja vysokou rýchlosťou. Preto je nutné používať prostriedky na ochranu očí, ktoré odolávajú nárazu. Stupeň ochrany sa musí zvoliť podľa druhu vykonávanej práce. Zakaždým je potrebné skontrolovať, či je obrábaný predmet dôkladne upevnený. Pri práci s náradím nad hlavou je predpísané použitie ochrannej prilby. Je taktiež nutné zohľadniť riziko hroziace nezúčastneným osobám. Ohrozenie súvisiace so zachytením a navinutím Ohrozenie spočívajúce v zachytení a navinutí môže spôsobiť udusenie, oskalpovanie a/alebo zmrzačenie. Môže k nemu dôjsť vtedy, keď sa voľné časti odevu, bižutéria, vlasy alebo rukavice dostanú do nebezpečnej blízkosti rotujúceho nástroja alebo príslušenstva a zachytia sa do neho. Ohrozenie súvisiace s prácou s náradím Pri používaní náradia môžu byť ruky obsluhy vystavené takému ohrozeniu, akým je napr. pomliaždenie, udretie, odseknutie, zbrú-46

senie a vysoká teplota. Na ochranu rúk je potrebné používať zodpovedajúce rukavice. Obsluha a pracovníci údržby musia byť fyzicky zdatní, aby si poradili s počtom, hmotnosťou a výkonom náradia. Náradie držte predpísaným spôsobom. Buďte pripravení čeliť bežným alebo neočakávaným pohybom a majte v pohotovosti vždy obidve ruky. Zaujmite nohami také postavenie, ktoré zaistí udržanie rovnováhy a bezpečnosť. V prípade výpadku energie napájajúcej náradie je potrebné pustiť vypínač náradia. Používajte iba výrobcom predpísané mazacie prostriedky. Pri práci používajte ochranné okuliare, odporúča sa používať vhodné rukavice a ochranný odev. Pred každým použitím skontrolujte leštiaci kotúč. Nepoužívajte prasknuté alebo polámané kotúče alebo kotúče, ktoré spadli na zem. Vyhýbajte sa priamemu kontaktu s rotujúcim leštiacim kotúčom. Predíde sa tak poraneniu rúk alebo iných častí tela s pohybujúcimi sa časťami náradia. Na ochranu rúk používajte k tomu prispôsobené rukavice. Náradie nikdy neuvádzajte do chodu, kým neaplikujete na obrábaný predmet leštiaci prostriedok. Počas práce na plastových alebo nevodivých predmetoch jestvuje riziko elektrostatických výbojov. Leštenie alebo brúsenie môže spôsobiť vznik prachu alebo pár, ktoré môžu vytvoriť výbušnú zmes. Preto vždy používajte systémy na zachytávanie alebo odsávanie prachu, ktoré zodpovedajú obrábanému materiálu. Ohrozenie súvisiace s opakovanými pohybmi Pri používaní pneumatického náradia na prácu spočívajúcu v opakovaní pohybov je obsluha vystavená následkom preťaženia rúk, paží, ramien, krku a iných častí tela. Pri používaní pneumatického náradia je obsluha povinná zaujať pohodlné postavenie, ktoré spočíva v správnej polohe chodidiel, a vyhýbať sa neprirodzeným polohám a polohám, ktoré nezaručujú udržanie rovnová- hy. Obsluha je povinná počas dlhotrvajúcej práce meniť postavenie. Pomáha to zabrániť pocitu nepohodlia a únave. Ak obsluha pocíti také symptómy, ako je trvalý alebo opakujúci sa pocit nepohodlia, bolesť, pulzujúca bolesť, brnenie, mravčenie, tŕpnutie, pálenie alebo stuhnutie, nesmie tieto príznaky ignorovať a je povinná o tom informovať zamestnávateľa a príznaky konzultovať s lekárom. Ohrozenie súvisiace s používaním príslušenstva Pred výmenou upnutého nástroja alebo príslušenstva je potrebné odpojiť náradie od zdroja napájania. Počas práce alebo po jej ukončení sa vyhýbajte priamemu kontaktu s upnutým nástrojom. Okrem toho, že je ostrý, môže byť aj horúci. Príslušenstvo a prevádzkové materiály používajte iba takých rozmerov a typov, ktoré odporúča výrobca. Nepoužívajte príslušenstvo iného typu alebo iných rozmerov. Na leštičku nenasadzujte brúsne alebo rezné kotúče. Skontrolujte, či maximálna pracovná rýchlosť upnutého nástroja (vejárové brúsne kotúče, brúsne pásy, textilné leštiace kotúče, leštiace kotúče z rúna) je vyššia než menovitá rýchlosť brúsky alebo leštičky. Leštiace kotúče na suchý zips musia byť na unášačom disku upevnené koncentricky. Ohrozenie súvisiace s pracoviskom Pošmyknutie, potknutie a pády sú hlavnými príčinami úrazov. Dávajte pozor na klzké plochy spôsobené používaním náradia a na nebezpečenstvo potknutia sa o rozvody stlačeného vzduchu. V neznámom prostredí sa správajte opatrne. Môžu tu existovať skryté zdroje ohrozenia ako rozvody elektriny alebo iné úžitkové vedenia. Pneumatické náradie nie je určené na používanie v priestoroch s nebezpečenstvom výbuchu. Je potrebné si uvedomiť, že v prípade dotyku s živými časťami elektrických zariadení náradie nie je vybavené potrebnou izoláciou. Skontrolujte, či sa na mieste používania nevyskytujú žiadne elektrické vedenia, plynové potrubia a pod., ktoré by v prípade poškodenia používaným náradím mohli predstavovať zdroj ohrozenia. Ohrozenie súvisiace s výskytom pár a prachu Prach a pary vznikajúce pri používaní pneumatického náradia môžu spôsobiť zhoršenie zdravotného stavu (napr. výskyt rakoviny, vrodených chýb, astmy a/alebo zápalu pokožky). Preto je nutné toto riziko vyhodnotiť a zaviesť zodpovedajúce preventívne opat- renia zamerané na tento druh ohrozenia. Vyhodnocovanie rizika musí zahrnovať vplyv prachu vznikajúceho pri používaní náradia ako aj možnosti zvírenia prítomného prachu. Obsluhu a údržbu pneumatického náradia je potrebné vykonávať podľa pokynov návodu na obsluhu. Tým sa predíde nežiaducej emisii pár a prachu. Prívod vzduchu musí byť nasmerovaný tak, aby dochádzalo k minimálnemu víreniu prachu v prašnom prostredí. Tam, kde vzniká prach alebo pary, musí mať eliminácia zdrojov ich emisie prioritu. Všetky integrované zariadenia a vybavenie na zachytávanie, odlučovanie alebo obmedzenie výskytu prachu alebo dymu musia byť správne prevádzkované a udržiavané podľa pokynov výrobcu. Aby sa zabránilo nárastu koncentrácie pár a prachu, je potrebné nástroje na upínanie do náradia vyberať, udržiavať a vykonávať ich výmenu podľa pokynov návodu na obsluhu. Ukladá sa povinnosť používať prostriedky na ochranu dýchacích ciest podľa pokynov zamestnávateľa a podľa predpisov bezpečnosti a ochrany zdravia pri práci. Ohrozenie hlukom Vystavenie silnému hluku bez zodpovedajúcej ochrany môže spôsobiť trvalú a nevratnú stratu sluchu a iné problémy, ako je šumenie, zvonenie, bzučanie, pískanie alebo hučanie v ušiach. Toto riziko je potrebné vyhodnotiť a realizovať zodpovedajúce preventívne opatrenia zamerané na tento druh ohrozenia. Takéto opatrenia vedúce ku zníženiu rizika môžu zahrnovať použitie tlmiacich materiálov zabraňujúcich chveniu obrábaného predmetu. Ukladá sa povinnosť používať prostriedky na ochranu sluchu podľa pokynov zamestnávateľa a podľa predpisov bezpečnosti a ochrany zdravia pri práci. Obsluhu a údržbu pneumatického náradia je potrebné vykonávať podľa pokynov návodu na obsluhu. Tým sa predíde nežiaducemu nárastu hladiny hluku. Ak je ná- radie vybavené tlmičom, je vždy nutné dbať na to, aby bol počas používania náradia správne namontovaný. Nástroje na upínanie do náradia je potrebné vyberať, udržiavať a v prípade opotrebovania vymeniť podľa pokynov návodu na obsluhu. Tým sa zabráni nežiaducemu nárastu hluku.47

Ohrozenie vibráciami a otrasmi Vibrácie a otrasy môžu spôsobiť trvalé poškodenie nervov a cievne zmeny v rukách a ramenách. Náradie držte rukami čo najďalej od skľučovadla leštičky. Pri práci za nízkych teplôt je nutné sa teplo obliecť a dbať na to, aby boli ruky v suchu a teple. Ak sa dostaví tŕpnutie, mravčenie, bolesť alebo zbelenie pokožky na prstoch a rukách, prestaňte pneumatické náradie používať. Potom informujte o tejto skutočnosti zamestnávateľa a príznaky konzultujte s lekárom. Obsluhu a údržbu pneumatického náradia je potrebné vykonávať podľa pokynov návodu na obsluhu. Tým sa predíde nežiaducemu nárastu hladiny vibrácií. Náradie držte ľahko, ale pevne a zohľadnite vyvíjanú reakčnú silu, nakoľko ohrozenie vibráciami je obvykle tým väčšie, čím väčšou silou sa náradie drží. Doplňujúce bezpečnostné predpisy týkajúce sa pneumatického náradia Stlačený vzduch môže spôsobiť ťažké úrazy: - keď sa náradie nepoužíva, pred výmenou príslušenstva alebo pri vykonávaní opráv vždy uzavrite prívod vzduchu, zrušte tlak vzduchu v prívodnej hadici a odpojte náradie od rozvodu stlačeného vzduchu; - prúdom vzduchu nikdy nemierte na seba alebo na kohokoľvek iného. Zasiahnutie hadicou môže spôsobiť ťažký úraz. Pravidelne vykonávajte kontroly hadíc a spojok, hlavne či nie sú poškodené alebo uvoľnené. Prúdom studeného vzduchu nemierte na ruky. V prípadoch, keď sú použité univerzálne skrutkované spoje (bajonetové spojky), je potrebné pre zabezpečenie ochrany spojov medzi hadicami a medzi hadicou a náradím proti poškodeniu použiť hadicové tŕne a ochranné objímky. Prekračovať maximálny tlak vzduchu stanovený pre dané náradie je zakázané. Náradie nikdy neprenášajte držaním za hadicu.

PODMIENKY PREVÁDZKOVANIA

Presvedčite sa, či zdroj stlačeného vzduchu dovoľuje vytvoriť príslušný pracovný tlak a či bude zabezpečený požadovaný prietok vzduchu. V prípade príliš vysokého tlaku napájacieho vzduchu je potrebné použiť redukčný ventil a poistný ventil. Pneumatické náradie je potrebné napájať cez systém fi ltra a olejovača. Zabezpečí sa tak súčasne čistota aj navlhčenie vzduchu olejom. Stav fi ltra a olejovača je potrebné kontrolovať pred každým použitím a fi lter prípadne vyčistiť alebo doplniť olej do olejovača. Zabezpečí sa tak správne prevádzkovanie náradia a predĺži sa jeho životnosť. Nie je dovolené používať brúsne pásy iných rozmerov, než aké sú uvedené v tabuľke technických údajov. Pred každým použitím je nevyhnutné urobiť prehliadku nekonečného brúsneho pásu. Zistenie akéhokoľvek poškodenia alebo známok opotrebovania signalizuje, že je treba použiť nový, nepoškodený brusný pás. Taktiež je nutné dbať na to, aby smer šípky na brúsnom páse bol zhodný so smerom šípky na brúske. Brúsny pás musí byť do brúsky nasadený symetricky s valčekmi, aby sa z nich počas práce samovoľne nezosunul. Počas práce je potrebné používať ochranné okuliare a respirátory proti prachu, odporúča sa používať rukavice a ochranný odev. Počas obrábania niektorých materiálov môže vznikať jedovatý alebo horľavý prach a plyny. Je preto potrebné pracovať v dobre vetraných miestnostiach a používať prostriedky osobnej ochrany.

Pred každým použitím náradia je potrebné skontrolovať, či niektorý prvok pneumatického systému nie je poškodený. V prípade zistenia poškodení je potrebné chybné prvky okamžite vymeniť za nové a nepoškodené. Pred každým použitím pneumatického systému je potrebné vysušiť vlhkosť skondenzovanú vnútri náradia, kompresora a roz- vodu. Pripojenie náradia k pneumatickému systému Obrázok znázorňuje odporúčaný spôsob pripojenia náradia k pneumatickému systému. Uvedený spôsob zabezpečí čo najefek- tívnejšie využitie náradia a predĺži aj jeho životnosť Nakvapkajte niekoľko kvapiek oleja s viskozitou SAE 10 do prívodu vzduchu. Do závitu otvoru prívodu vzduchu pevne a spoľahlivo zaskrutkujte vhodnú prípojku umožňujúcu pripojiť prívodnú hadicu vzduchu (II). Poloha brúsky pri práci musí garantovať, že práca s ňou bude čo najbezpečnejšia a súčasne ergonomická, ako je to popísané v nasledujúcej časti textu. Brúsny pás nasaďte na valčeky spôsobom uvedeným v ďalšej časti návodu. Pre pripojenie náradia ku pneumatickému systému použite hadicu s vnútorným priemerom 10 mm (3/8”). Skontrolujte, či je hadica dimenzovaná na tlak minimálne 1,38MPa (III). Náradie uveďte na niekoľko sekúnd do chodu a preverte, či z neho nevychádzajú nejaké podozrivé zvuky alebo vibrácie. Pracovná poloha brúsky (IV) Povoľte aretačnú skrutku otáčania a otočte poháňaciu časť brúsky do takej polohy, aby práca s brúskou bola bezpečná a efek- tívna. Potom pevne a spoľahlivo zaskrutkujte aretačnú skrutku tak, aby počas práce nemohlo dôjsť k jej uvoľneniu. Pri práce pravidelne kontrolujte, či je skrutka riadne dotiahnutá. Upozornenie! Je potrebné sa presvedčiť, či pri nastavenej polohe nehrozí nebezpečenstvo kontaktu rotujúcich dielov s telom alebo odevom obsluhy.48

Montáž brúsneho pásu Skontrolujte, či šípka na páse označujúca predpísaný smer jeho pohybu je orientovaná rovnakým smerom ako šípka označujúca smer pohybu na brúske. Pritlačte na napínací valček, až sa aktivuje jeho aretácia (V). Nasaďte brúsny pás; najprv na poháňací valček a potom na napínací valček (VI). Uvoľnite aretáciu napínacieho valčeka, čím dôjde k napnutiu pásu (VII). Uveďte brúsny pás na krátky okamih do chodu a skontrolujte, či sa pohybuje voľne a nevykazuje počas práce tendenciu k samo- voľnému zosúvaniu z valčekov. V prípade potreby montáž opakujte, až bude pás nasadený správne. Práca s brúskou Uveďte brúsku do chodu a počkajte, až plné otáčky. Ku obrábanému materiálu prikladajte iba pohybujúci sa brúsny pás. Na náradie vyvíjajte iba taký tlak, aký je na obrábanie daného materiálu potrebný. Nesmie sa príliš silno tlačiť na napínací valček a súčasne brúsku posúvať kolmo ku smeru pohybu pásu. Mohlo by to spôsobiť zosunutie pásu z valčekov brúsky, čo so sebou nesie riziko vzniku vážneho úrazu. ÚDRŽBA Na čistenie náradia nikdy nepoužívajte benzín, riedidlá alebo iné horľavé kvapaliny. Výpary by sa mohli vznietiť a spôsobiť výbuch náradia a ťažké úrazy. Pri použití riedidla na čistenie rukoväte a skrine náradia môže dôjsť ku poškodeniu tesnení. Pred zahájením práce náradie dô- kladne osušte. V prípade zistenia akýchkoľvek anomálií v činnosti náradia je potrebné náradie okamžite odpojiť od pneumatického systému. Všetky prvky pneumatického systému musia byť zabezpečené pred neč istotami. Nečistoty, ktoré sa dostanú do pneumatického systému, môžu zničiť náradie a ostatné prvky pneumatického systému. Údržba náradia pred každým použitím Odpojte náradie od pneumatického systému. Pred každým použitím nadávkujte do náradia cez vstupný otvor vzduchu malé množstvo konzervačného prípravku (napr. WD-40). Pripojte náradie ku pneumatickému systému a uveďte ho do chodu na cca 30 sekúnd. Umožní sa tým rozviesť konzervačný prostriedok vo vnútri náradia a vyčistiť ho. Náradie znova odpojte od pneumatického systému. Cez vstupný otvor vzduchu a cez otvory k tomuto účelu určené nadávkujte do vnútra náradia malé množstvo oleja SAE 10. Odporúča sa použiť olej SAE 10, ktorý je určený na údržbu pneumatického náradia. Náradie pripojte a na krátky čas ho uveďte do chodu. Upozornenie! WD-40 nie je možné použiť ako náhradu mazacieho oleja. Poutierajte prebytok oleja, ktorý sa dostal von cez výstupné otvory. Olej ponechaný na náradí môže poškodiť jeho tesnenia. Ostatná údržba Pred každým použitím náradia je potrebné skontrolovať, či na ňom nie sú viditeľné nejaké stopy poškodení. Unášače, prípravky na upínanie nástrojov a vretená je potrebné udržiavať v čistote. Každých 6 mesiacov alebo po 100 hodinách prevádzky je potrebné náradie podrobiť prehliadke, ktorú je oprávnený vykonať iba kvalifi kovaný personál opravárenského závodu. Ak bolo náradie prevádzkované bez použitia odporúčaného systému napájania vzduchom, je potrebné intervaly prehliadok náradia skrátiť. Odstraňovanie porúch Po zistení akejkoľvek poruchy je potrebné používanie náradia okamžite prerušiť. Práca s poškodeným náradím môže byť príčinou vzniku úrazu. Akékoľvek opravy alebo výmeny prvkov náradia smie vykonať iba kvalifi kovaný personál autorizovaného opravá- renského závodu. Porucha Možné riešenie Náradie má príliš nízke obrátky alebo sa vôbec neuvedie do chodu Cez vstupný otvor vzduchu nadávkujte do náradia malé množstvo WD-40. Náradie uveďte na niekoľko sekúnd do chodu. Lopatky sa mohli prilepiť ku rotoru. Náradie uveďte na cca 30 sekúnd do chodu. Namažte náradie malým množstvom oleja. Upozornenie! Príliš veľa oleja môže spôsobiť pokles výkonu náradia. V takom prípade je potrebné vyčistiť pohon. Náradie sa uvedie do chodu a potom spomalí Kompresor nezabezpečuje dostatočný prietok vzduchu. Náradie sa uvádza do chodu vzduchom nahromadeným vo vzdušníku kompresora. Úmerne s vyprázdňovaním vzdušníka kompresor nestačí chýbajúci vzduch doplňovať. Zariadenie je potrebné pripojiť ku kompresoru s vyšším výkonom. Nedostatočný výkon Skontrolujte, či používané hadice majú vnútorný priemer minimálne taký, aký je predpísaný v tabuľke technických údajov. Prekontrolujte nastavenie tlaku, či je nastavený na maximálnu hodnotu. Skontrolujte, či je náradie riadne vyčistené a namazané. Ak sa výsledok nedostaví, odovzdajte náradie do opravy. Náhradné diely Pre získanie informácií o náhradných dieloch pre pneumatické náradie je potrebné kontaktovať výrobcu alebo jeho obchodného zástupcu.49

Po ukončení práce očistite skriňu, chladiace otvory, prepínače, pomocnú rukoväť a kryty napr. prúdom stlačeného vzduchu (s tlakom najviac 0,3 MPa), pomocou štetca alebo suchej handričky. Na čistenie nepoužívajte chemické prípravky a tekuté čistiace prostriedky. Nástroje a prípravky na ich upínanie očistite čistou suchou handrou. Opotrebované náradie predstavuje zdroj druhotných surovín – je zakázané vyhadzovať ho do kontejnerov na komunálny odpad, nakoľko obsahuje látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenie odovzdáte do zberného strediska opot- rebovaných zariadení. Aby sa obmedzilo množstvo vyhadzovaného odpadu, je potrebné ho opätovne využívať, recyklovať alebo zhodnocovať inými formami.50
