NÁVOD K OBSLUZE YT-09742 Yato

1. vstupní otvor vzduchu

2. přípojka přívodu vzduchu

7. aretace napínací kladky

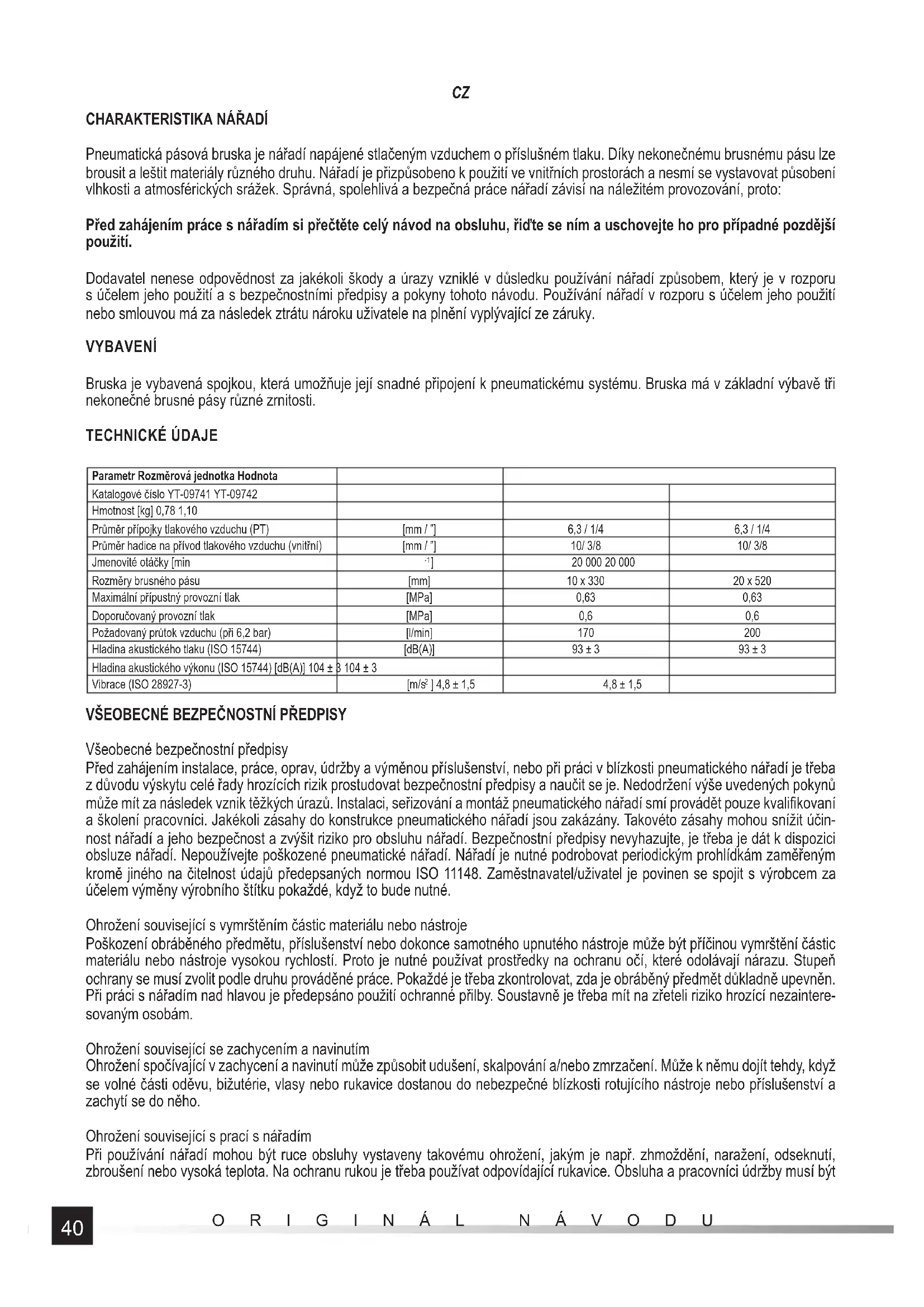

Pneumatická pásová bruska je nářadí napájené stlačeným vzduchem o příslušném tlaku. Díky nekonečnému brusnému pásu lze brousit a leštit materiály různého druhu. Nářadí je přizpůsobeno k použití ve vnitřních prostorách a nesmí se vystavovat působení vlhkosti a atmosférických srážek. Správná, spolehlivá a bezpečná práce nářadí závisí na náležitém provozování, proto: Před zahájením práce s nářadím si přečtěte celý návod na obsluhu, řiďte se ním a uschovejte ho pro případné pozdější použití. Dodavatel nenese odpovědnost za jakékoli škody a úrazy vzniklé v důsledku používání nářadí způsobem, který je v rozporu s účelem jeho použití a s bezpečnostními předpisy a pokyny tohoto návodu. Používání nářadí v rozporu s účelem jeho použití nebo smlouvou má za následek ztrátu nároku uživatele na plnění vyplývající ze záruky. VYBAVENÍ Bruska je vybavená spojkou, která umožňuje její snadné připojení k pneumatickému systému. Bruska má v základní výbavě tři nekonečné brusné pásy různé zrnitosti. TECHNICKÉ ÚDAJE Parametr Rozměrová jednotka Hodnota Katalogové číslo YT-09741 YT-09742 Hmotnost [kg] 0,78 1,10 Průměr přípojky tlakového vzduchu (PT) [mm / ”] 6,3 / 1/4 6,3 / 1/4 Průměr hadice na přívod tlakového vzduchu (vnitřní) [mm / ”] 10/ 3/8 10/ 3/8 Jmenovité otáčky [min

] 20 000 20 000 Rozměry brusného pásu [mm] 10 x 330 20 x 520 Maximální přípustný provozní tlak [MPa] 0,63 0,63 Doporučovaný provozní tlak [MPa] 0,6 0,6 Požadovaný průtok vzduchu (při 6,2 bar) [l/min] 170 200 Hladina akustického tlaku (ISO 15744) [dB(A)] 93 ± 3 93 ± 3 Hladina akustického výkonu (ISO 15744) [dB(A)] 104 ± 3 104 ± 3 Vibrace (ISO 28927-3) [m/s

Všeobecné bezpečnostní předpisy Před zahájením instalace, práce, oprav, údržby a výměnou příslušenství, nebo při práci v blízkosti pneumatického nářadí je třeba z důvodu výskytu celé řady hrozících rizik prostudovat bezpečnostní předpisy a naučit se je. Nedodržení výše uvedených pokynů může mít za následek vznik těžkých úrazů. Instalaci, seřizování a montáž pneumatického nářadí smí provádět pouze kvalifi kovaní a školení pracovníci. Jakékoli zásahy do konstrukce pneumatického nářadí jsou zakázány. Takovéto zásahy mohou snížit účin- nost nářadí a jeho bezpečnost a zvýšit riziko pro obsluhu nářadí. Bezpečnostní předpisy nevyhazujte, je třeba je dát k dispozici obsluze nářadí. Nepoužívejte poškozené pneumatické nářadí. Nářadí je nutné podrobovat periodickým prohlídkám zaměřeným kromě jiného na čitelnost údajů předepsaných normou ISO 11148. Zaměstnavatel/uživatel je povinen se spojit s výrobcem za účelem výměny výrobního štítku pokaždé, když to bude nutné. Ohrožení související s vymrštěním částic materiálu nebo nástroje Poškození obráběného předmětu, příslušenství nebo dokonce samotného upnutého nástroje může být příčinou vymrštění částic materiálu nebo nástroje vysokou rychlostí. Proto je nutné používat prostředky na ochranu očí, které odolávají nárazu. Stupeň ochrany se musí zvolit podle druhu prováděné práce. Pokaždé je třeba zkontrolovat, zda je obráběný předmět důkladně upevněn. Při práci s nářadím nad hlavou je předepsáno použití ochranné přilby. Soustavně je třeba mít na zřeteli riziko hrozící nezaintere- sovaným osobám. Ohrožení související se zachycením a navinutím Ohrožení spočívající v zachycení a navinutí může způsobit udušení, skalpování a/nebo zmrzačení. Může k němu dojít tehdy, když se volné části oděvu, bižutérie, vlasy nebo rukavice dostanou do nebezpečné blízkosti rotujícího nástroje nebo příslušenství a zachytí se do něho. Ohrožení související s prací s nářadím Při používání nářadí mohou být ruce obsluhy vystaveny takovému ohrožení, jakým je např. zhmoždění, naražení, odseknutí, zbroušení nebo vysoká teplota. Na ochranu rukou je třeba používat odpovídající rukavice. Obsluha a pracovníci údržby musí být41

fyzicky zdatní, aby si poradili s počtem, hmotností a výkonem nářadí. Nářadí držte předepsaným způsobem. Buďte připravení čelit běžným nebo neočekávaným pohybům a mějte v pohotovosti vždy obě ruce. Zaujměte nohama takové postavení, které zajistí udržení rovnováhy a bezpečnost. V případě výpadku energie napájející nářadí je třeba uvolnit vypínač nářadí. Používejte pouze výrobcem předepsané mazací prostředky. Při práci používejte ochranné brýle, doporučuje se používat vhodné rukavice a ochranný oděv. Před každým použitím zkontrolujte leštící kotouč. Nepoužívejte prasknuté nebo polámané kotouče nebo kotouče, které upadly na zem. Vyhýbejte se přímému kontaktu s rotujícím leštícím kotoučem. Zabrání se tak poranění rukou nebo jiných částí těla s pohybujícími se částmi nářadí. Na ochranu rukou používejte k tomu přizpůsobené rukavice. Nářadí nikdy neuvádějte do chodu, dokud neaplikujete na obráběný předmět leštící prostředek. Během práce na plastových nebo nevodivých předm ětech existuje riziko elektrostatických výbojů. Leštění nebo broušení může způsobit vznik prachu nebo par, které mohou vytvořit výbuš- nou směs. Proto vždy používejte systémy na zachycování nebo odsávání prachu, které odpovídají obráběnému materiálu. Ohrožení související s opakovanými pohyby Při používání pneumatického nářadí k práci spočívající v opakování pohybů je obsluhy vystavená následkům přetížení rukou, paží, ramen, krku a jiných částí těla. Při používání pneumatického nářadí je obsluha povinná zaujmout pohodlné postavení, které spočívá ve správné poloze chodidel, a vyhýbat se nepřirozeným polohám a polohám, které nezaručují udržení rovnováhy. Obslu- ha je povinná během dlouhotrvající práce měnit postavení. Pomáhá to zabránit pocitu nepohodlí a únavě. Jestliže obsluha pocítí takové symptomy, jako je trvalý nebo opakující se pocit nepohodlí, bolest, pulzující bolest, brnění, mravenčení, trnutí, pálení nebo ztuhnutí, nesmí tyto příznaky ignorovat a je povinná o tom informovat zaměstnavatele a příznaky konzultovat s lékařem. Ohrožení související s používáním příslušenství Před výměnou upnutého nástroje nebo příslušenství je třeba odpojit nářadí od zdroje napájení. Během práce nebo po jejím ukončení se vyhýbejte přímému kontaktu s upnutým nástrojem. Kromě toho, že je ostrý, může být i horký. Příslušenství a provozní materiály používejte pouze takových rozměrů a typů, které doporučuje výrobce. Nepoužívejte příslušenství jiného typu nebo jiných rozměrů. Na leštičku nenasazujte brusné nebo řezné kotouče. Zkontrolujte, zda maximální pracovní rychlost upnutého nástroje (vějířové brusné kotouče, brusné pásy, textilní leštící kotouče, leštící kotouče z rouna) je vyšší než jmenovitá rychlost brusky nebo leštičky. Leštící kotouče na suchý zip musí být na unášecím disku upevněny koncentricky. Ohrožení související s pracovištěm Uklouznutí, zakopnutí a pády jsou hlavními příčinami úrazů. Dávejte pozor na kluzké plochy způsobené používáním nářadí a na nebezpečí zakopnutí o rozvody stlačeného vzduchu. V neznámém prostředí se chovejte obezřetně. Mohou zde existovat skryté zdroje ohrožení, jako rozvody elektřiny nebo jiná užitková vedení. Pneumatické nářadí není určeno k používání v prostorách s nebezpečím výbuchu. Je třeba si uvědomit, že v případě dotyku se živými částmi elektrických zařízení není nářadí vybaveno potřebnou izolací. Zkontrolujte, zda se na místě používání nevyskytují žádná elektrická vedení, plynová potrubí a pod., která by v případě poškození používaným nářadím mohla představovat zdroj ohrožení. Ohrožení související s výskytem par a prachu Prach a páry vznikající při používání pneumatického nářadí mohou způsobit zhoršení zdravotního stavu (např. výskyt rakoviny, vrozených vad, astmatu a/nebo zánětu kůže). Proto je nutné toto riziko vyhodnotit a zavést odpovídající preventivní opatření zaměřená na tento druh ohrožení. Vyhodnocování rizika musí zahrnovat vliv prachu vznikajícího při používání nářadí, jakož i možnosti zvíření přítomného prachu. Obsluhu a údržbu pneumatického nářadí je třeba provádět podle pokynů návodu na obslu- hu. Tím se zabrání nežádoucí emisi par a prachu. Přívod vzduchu musí být nasměrován tak, aby docházelo k minimálnímu víření prachu v prašném prostředí. Tam, kde vzniká prach nebo páry, musí mít eliminace zdrojů jejich emise prioritu. Veškerá integrova- ná zařízení a vybavení k zachycování, odlučování nebo omezování výskytu prachu nebo kouře musí být správně provozována a udržována podle pokynů výrobce. Aby se zabránilo nárůstu koncentrace par a prachu, je třeba upínané nástroje vybírat, udržovat a provádět jejich výměnu podle pokynů návodu na obsluhu. Ukládá se povinnost používat prostředky na ochranu dýchacích cest podle pokynů zaměstnavatele a podle předpisů bezpečnosti a ochrany zdraví při práci. Ohrožení hlukem Vystavení silnému hluku bez odpovídající ochrany může způsobit trvalou a nevratnou ztrátu sluchu a jiné problémy, jako je šumění, zvonění, bzučení, pískání nebo hučení v uších. Toto riziko je třeba vyhodnotit a zavést odpovídající preventivní opatření zaměřená na tento druh ohrožení. Takováto opatření vedoucí ke snížení rizika mohou zahrnovat použití tlumících materiálů, za- braňujících chvění obráběného předmětu. Ukládá se povinnost používat prostředky na ochranu sluchu podle pokynů zaměstna- vatele a podle předpisů bezpečnosti a ochrany zdraví při práci. Obsluhu a údržbu pneumatického nářadí je třeba provádět podle pokynů návodu na obsluhu. Tím se zabrání nežádoucímu vzrůstu hladiny hluku. Je-li nářadí vybaveno tlumičem, je vždy nutné dbát na to, aby byl během používání nářadí správně namontovaný. Nástroje upnuté v nářadí je třeba vybírat, udržovat a v případě opotřebení provádět jejich výměnu podle pokynů návodu na obsluhu. Tím se zabrání nežádoucímu nárůstu hluku. Ohrožení vibracemi Vibrace mohou způsobit trvalé poškození nervů a cévní změny v rukách a ramenou. Nářadí držte rukama co nejdále od sklíčidla leštičky. Při práci za nízkých teplot je nutné se teple obléci a dbát na to, aby byly ruce v suchu a teple. Pokud se dostaví trnutí, mravenčení, bolest nebo zbělení kůže na prstech a rukách, př estaňte pneumatické nářadí používat. Potom informujte o této42

skutečnosti zaměstnavatele a příznaky konzultujte s lékařem. Obsluhu a údržbu pneumatického nářadí je třeba provádět podle pokynů návodu na obsluhu. Tím se zabrání nežádoucímu vzrůstu hladiny vibrací. Nářadí držte lehce, ale pevně, a zohledněte vyvíjenou reakční sílu, poněvadž ohrožení vibracemi je obvykle tím větší, čím větší silou se nářadí drží. Doplňující bezpečnostní předpisy týkající se pneumatického nářadí Stlačený vzduch může způsobit těžké úrazy: - když se nářadí nepoužívá, před výměnou příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, zrušte tlak vzduchu v přívodní hadici a odpojte nářadí od rozvodu stlačeného vzruchu; - proudem vzduchu nikdy nemiřte na sebe nebo na kohokoli jiného. Zasažení hadicí může způsobit těžký úraz. Pravidelně provádějte kontroly hadic a spojek, hlavně zda nejsou poškozené nebo uvolněné. Proudem studeného vzduchu nemi řte na ruce. V případech, kdy jsou použity univerzální šroubovací spoje (bajonetové spojky), je třeba k zajištění ochrany spojů mezi hadicemi a mezi hadicí a nářadím proti poškození použít hadicové trny a ochranné objímky. Překračovat maximální tlak vzduchu stanovený pro dané nářadí je zakázáno. Nářadí nikdy nepřenášejte držením za hadici.

PODMÍNKY PROVOZOVÁNÍ

Je třeba zkontrolovat, zda zdroj stlačeného vzduchu umožňuje dosáhnout požadovaný provozní tlak a zda bude zajištěn po- žadovaný průtok vzduchu. V případě příliš vysokého tlaku napájecího vzduchu je třeba použít redukční ventil a pojistný ventil. Pneumatické nářadí je třeba napájet přes systém fi ltru a olejovače. Zajistí se tím jak čistota, tak i nasycení vzduchu olejem. Stav fi ltru a olejovače je třeba před každým použitím nářadí zkontrolovat a v případě potřeby fi ltr vyčistit nebo doplnit olej do olejovače. Zabezpečí se tím náležité provozní podmínky nářadí a prodlouží se jeho životnost. Není dovoleno používat brusné pásy jiných rozměrů, než jaké jsou uvedeny v tabulce technických údajů. Před každým použitím je třeba provést prohlídku nekonečného brusného pásu. Zjištění jakéhokoli poškození nebo známek opo- třebení signalizuje, že je třeba použít nový, nepoškozený brusný pás. Taktéž je nutné dbát o to, aby směr šipky na brusném pásu byl shodný se směrem šipky na brusce. Brusný pás musí být do brusky nasazen symetricky s kladkami tak, aby se z nich během práce samovolně nesesunul. Během práce je třeba používat ochranné brýle a respirátory proti prachu, doporučuje se používat rukavice a ochranný oděv. Během obrábění některých materiálů může vznikat jedovatý nebo hořlavý prach a výpary. Je proto třeba pracovat v dobře větra- ných místnostech a používat osobní ochranné prostředky.

Před každým použitím nářadí je třeba zkontrolovat, zda některý prvek pneumatického systému není poškozený. V případě zjištění poškození je třeba neodkladně vadné prvky vyměnit za nové a nepoškozené. Před každým použitím pneumatického systému je třeba vysušit vlhkost zkondenzovanou uvnitř nářadí, kompresoru a rozvodu. Připojení nářadí k pneumatickému systému Obrázek znázorňuje doporučený způsob připojení nářadí k pneumatickému systému. Tímto způsobem bude zajištěno co nejefek- tivnější využití nářadí a prodlouží se rovněž jeho životnost. Nadávkujte několik kapek oleje s viskozitou SAE 10 do otvoru přívodu vzduchu. Do závitového otvoru přívodu vzduchu pevně a spolehlivě zašroubujte vhodnou přípojku umožňující připojit hadici přívodu vzdu- chu (II). Poloha brusky při práci musí garantovat, že práce s ní bude co nejbezpečnější a zároveň ergonomická, jak je to popsáno v další části. Brusný pás nasaďte na kladky způsobem popsaným v další části návodu. K připojení nářadí k pneumatickému systému použijte hadici s vnitřním průměrem 10 mm (3/8”). Ověřte, zda je hadice dimenzo- vána na tlak minimálně 1,38 MPa (III). Uveďte nářadí na několik sekund do chodu a zkontrolujte, zda z něho nevycházejí žádné podezřelé zvuky nebo vibrace. Pracovní poloha brusky (IV) Povolte aretační šroub otáčení a potom otočte pohonnou část brusky do takové polohy, aby práce s bruskou byla bezpečné a efektivní. Potom pevně a spolehlivě aretační šroub utáhněte, aby během práce nedošlo k jeho povolení. Během práce pravidelně kontrolujte, zda je šroub řádně utažen. Upozornění! Je třeba se přesvědčit, zda při nastavené poloze nehrozí nebezpečí kontaktu rotujících částí s tělem nebo oděvem obsluhy. Montáž brusného pásu Zkontrolujte, zda šipka na páse označující předepsaný směr jeho pohybu je orientovaná stejným směrem jako šipka označující směr pohybu na brusce.43

Zatlačte na napínací kladku, až se aktivuje její aretace (V). Nasaďte brusný pás; nejprve na hnací kladku a potom na napínací kladku (VI). Uvolněte aretaci napínací klady. Tím dojde k napnutí pásu (VII). Uveďte brusný pás na krátkou chvíli do chodu a zkontrolujte, zda se pohybuje volně a nevykazuje během chodu tendenci k samovolnému sesunutí z kladek. V případě potřeby montáž opakujte, až bude pás nasazen správně. Práce s bruskou Uveďte brusku do chodu a počkejte, až dosáhne plné otáčky. K obráběnému materiálu přikládejte pouze pohybující se brusný pás. Na nářadí je třeba vyvíjet pouze takový přítlak, jaký je na obrábění daného materiálu potřebný. Není dovoleno příliš silně tlačit na napínací kladku a současně brusku posouvat kolmo ke směru pohybu pásu. Mohlo by to způsobit sesunutí pásu z kladek brusky, což s sebou nese riziko vzniku vážného úrazu. ÚDRŽBA K čištění nářadí nepoužívejte benzín, ředidla nebo jiné hořlavé kapaliny. Výpary by se mohly vznítit a způsobit výbuch nářadí a těžké úrazy. Ředidla použitá k čistění rukojeti a skříně nářadí mohou poškodit těsnění. Před zahájením práce ná řadí důkladně osušte. V případě zjištění jakékoli anomálie v práci nářadí je třeba nářadí okamžitě odpojit od pneumatického systému. Veškeré prvky pneumatického systému musí být chráněné před nečistotami. Nečistoty, které se dostanou dovnitř pneumatického systému, mohou poškodit nářadí a ostatní prvky pneumatického systému. Údržba nářadí před každým použitím Odpojte nářadí od pneumatického systému. Před každým použitím nadávkujte do nářadí vstupním otvorem vzduchu malé množství konzervačního prostředku (např. WD-40). Připojte nářadí k pneumatickému systému a uveďte ho do chodu na cca 30 sekund. To umožní rozvést konzervační prostředek uvnitř nářadí a vyčistit ho. Nářadí opět odpojte od pneumatického systému. Vstupním otvorem vzduchu a otvory určenými k tomuto účelu nadávkujte dovnitř nářadí malé množství oleje SAE 10. Doporučuje se používat olej SAE 10, který je určený k údržbě pneumatického nářadí. Nářadí připojte k pneumatickému systému a uveďte ho na krátký čas do chodu. Upozornění! WD-40 nelze používat jako náhradu mazacího oleje. Utřete přebytek oleje, které se dostal výstupními otvory ven. Olej ponechaný na nářadí může poškodit jeho těsnění. Ostatní údržba Před každým použitím nářadí je třeba zkontrolovat, zda nejsou na jeho částech viditelné jakékoli stopy poškození. Unášeče, přípravky na upínaní nástrojů a vřetena je třeba udržovat v čistotě. Každých 6 měsíců nebo po 100 hodinách provozu je třeba nářadí podrobit prohlídce, kterou je oprávněný provést pouze kvalifi ko- vaný personál opravárenského závodu. Jestliže se nářadí provozovalo s jiným než doporučeným systémem napájení vzduchem, je třeba intervaly prohlídek zkrátit. Odstraňování poruch Po zjištění jakékoli poruchy je třeba používání nářadí okamžitě přerušit. Práce s poškozeným nářadím může být příčinou vzniku úrazu. Jakékoli opravy a výměny prvků nářadí smí provádět pouze kvalifi kovaný personál autorizovaného opravárenského zá- vodu. Porucha Možné řešení Nářadí má příliš pomalé otáčky nebo se vůbec neuvede do chodu Vstupním otvorem vzduchu nadávkujte do nářadí malé množství WD-40. Uveďte nářadí na několik vteřin do chodu. Lopatky se mohly přilepit k rotoru. Uveďte nářadí do chodu na 30 sekund. Namažte nářadí malým množstvím oleje. Upozornění! Příliš velké množství oleje může způsobit pokles výkonu nářadí. V takovém případě je třeba vyčistit pohon. Nářadí se uvede do chodu a potom zpomalí Kompresor nezabezpečuje dostatečný objemový průtok vzduchu. Nářadí se uvádí do chodu vzduchem nahromaděným ve vzdušníku kompresoru. Úměrně s vyprazdňováním vzdušníku kompresor nestačí úbytek vzduchu doplňovat. Nářadí je třeba připojit k výkonnějšímu kompresoru. Nedostatečný výkon Zkontrolujte, zda používané hadice mají vnitřní průměr minimálně takový, jaký je uveden v tabulce technických údajů . Zkontrolujte nastavení tlaku, zda je nastaven na maximální hodnotu. Zkontrolujte, zda je nářadí předepsaným způsobem vyčištěné a namazané. Pokud se výsledek nedostaví, odevzdejte nářadí do opravy. Náhradní díly K získání informací o náhradních dílech pro pneumatické nářadí je třeba kontaktovat výrobce nebo jeho obchodního zástupce. Po ukončení práce očistěte skříň, chladící otvory, přepínače, pomocnou rukojeť a kryty např. pomocí stlačeného vzduchu (s tlakem ne vyšším než 0,3 MPa). K čištění lze použít rovněž štětec nebo čistý hadřík. Nepoužívejte chemické přípravky a tekuté44

čistící prostředky. Nástroje a přípravky na jejich upínání očistěte suchým čistým hadříkem. Opotřebované nářadí je zdrojem druhotných surovin – je zakázáno vyhazovat ho do nádob na komunální odpad, jelikož obsa- huje látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při hospodaření s přírodními zdroji a při ochraně životního prostředí tím, že odevzdáte opotřebované zařízení do sběrného střediska použitých zařízení. Aby se množství vyhazovaného odpadu omezilo, je nevyhnutné ho opětovně využívat, recyklovat nebo zhodnocovat jinými formami.45
