ПОСІБНИК КОРИСТУВАЧА YT-09742 Yato

1. отвір для подачі повітря

2. з’єднувальний наконечник для подачі

4. блокування повороту головки

7. блокування натяжного ролика

8. шліфувальна стрічка

12. з’єднання шланга

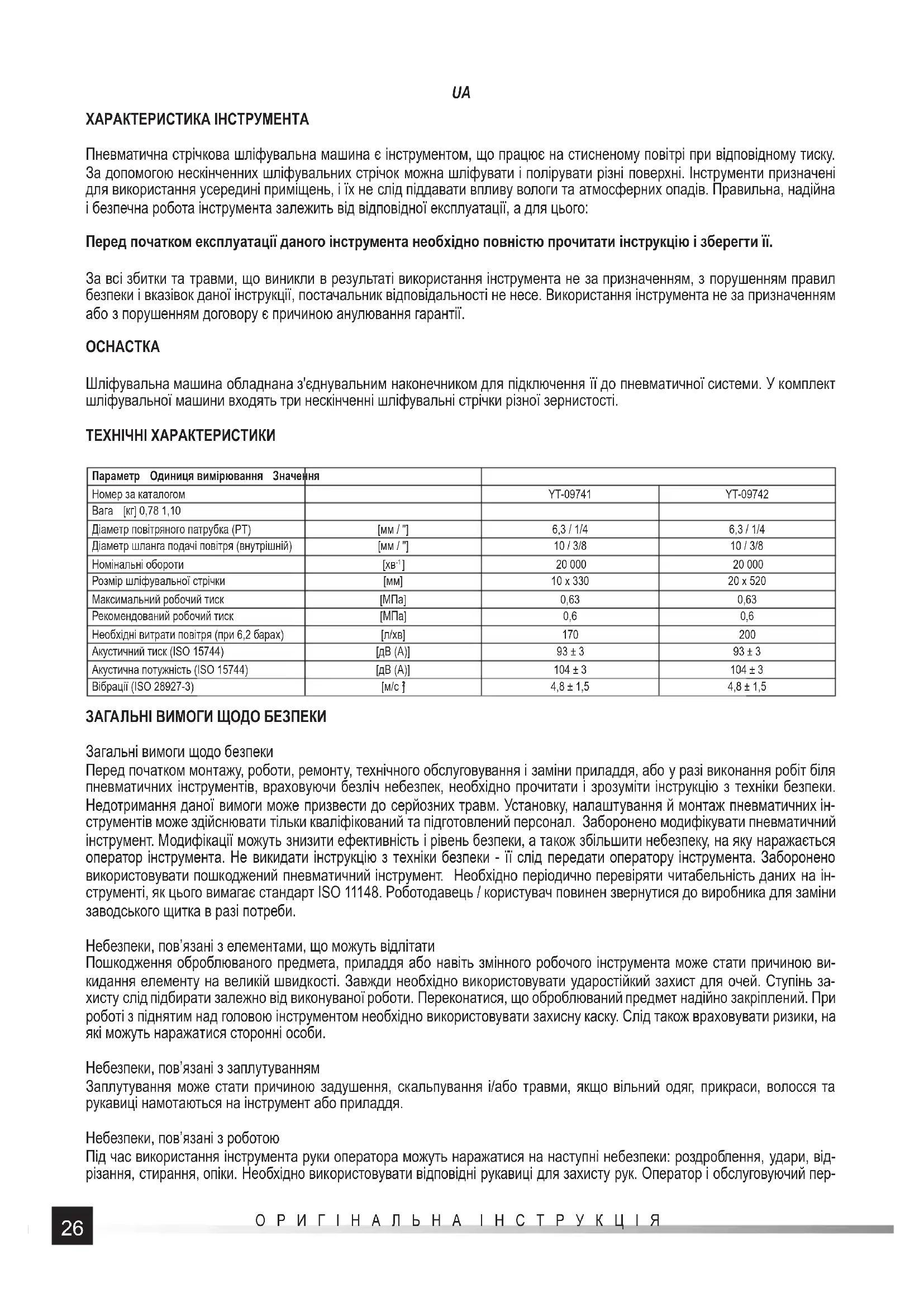

ХАРАКТЕРИСТИКА ІНСТРУМЕНТА Пневматична стрічкова шліфувальна машина є інструментом, що працює на стисненому повітрі при відповідному тиску. За допомогою нескінченних шліфувальних стрічок можна шліфувати і полірувати різні поверхні. Інструменти призначені для використання усередині приміщень, і їх не слід піддавати впливу вологи та атмосферних опадів. Правильна, надійна і безпечна робота інструмента залежить від відповідної експлуатації, а для цього: Перед початком експлуатації даного інструмента необхідно повністю прочитати інструкцію і зберегти її. За всі збитки та травми, що виникли в результаті використання інструмента не за призначенням, з порушенням правил безпеки і вказівок даної інструкції, постачальник відповідальності не несе. Використання інструмента не за призначенням

з порушенням договору є причиною анулювання гарантії.

Шліфувальна машина обладнана з'єднувальним наконечником для підключення її до пневматичної системи. У комплект шліфувальної машини входять три нескінченні шліфувальні стрічки різної зернистості. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Номер за каталогом YT-09741 YT-09742 Вага [кг] 0,78 1,10 Діаметр повітряного патрубка (PT) [мм / "] 6,3 / 1/4 6,3 / 1/4 Діаметр шланга подачі повітря (внутрішній)[мм / "] 10 / 3/8 10 / 3/8 Номінальні обороти [хв

] 20 000 20 000 Розмір шліфувальної стрічки [мм] 10 x 330 20 x 520 Максимальний робочий тиск [МПа] 0,63 0,63 Рекомендований робочий тиск [МПа] 0,6 0,6 Необхідні витрати повітря (при 6,2 барах)[л/хв] 170 200 Акустичний тиск (ISO 15744) [дВ (A)] 93 ± 3 93 ± 3 Акустична потужність (ISO 15744) [дВ (A)] 104 ± 3 104 ± 3 Вібрації (ISO 28927-3) [м/с

] 4,8 ± 1,5 4,8 ± 1,5 ЗАГАЛЬНІ ВИМОГИ ЩОДО БЕЗПЕКИ Загальні вимоги щодо безпеки Перед початком монтажу, роботи, ремонту, технічного обслуговування і заміни приладдя, або у разі виконання робіт біля пневматичних інструментів, враховуючи безліч небезпек, необхідно прочитати і зрозуміти інструкцію з техніки безпеки. Недотримання даної вимоги може призвести до серйозних травм. Установку, налаштування й монтаж пневматичних ін- струментів може здійснювати тільки кваліфікований та підготовлений персонал. Заборонено модифікувати пневматичний інструмент. Модифікації можуть знизити ефективність і рівень безпеки, а також збільшити небезпеку, на яку наражається оператор інструмента. Не викидати інструкцію з техніки безпеки - її слід передати оператору інструмента. Заборонено використовувати пошкоджений пневматичний інструмент. Необхідно періодично перевіряти читабельність даних на ін- струменті, як цього вимагає стандарт ISO 11148. Роботодавець / користувач повинен звернутися до виробника для заміни заводського щитка в разі потреби. Небезпеки, пов’язані з елементами, що можуть відлітати Пошкодження оброблюваного предмета, приладдя або навіть змінного робочого інструмента може стати причиною ви- кидання елементу на великій швидкості. Завжди необхідно використовувати ударостійкий захист для очей. Ступінь за- хисту слід підбирати залежно від виконуваної роботи. Переконатися, що оброблюваний предмет надійно закріплений. При роботі з піднятим над головою інструментом необхідно використовувати захисну каску. Слід також враховувати ризики, на які можуть наражатися сторонні особи. Небезпеки, пов’язані з заплутуванням Заплутування може стати причиною задушення, скальпування і/або травми, якщо вільний одяг, прикраси, волосся та рукавиці намотаються на інструмент або приладдя. Небезпеки, пов’язані з роботою Під час використання інструмента руки оператора можуть наражатися на наступні небезпеки: роздроблення, удари, від- різання, стирання, опіки. Необхідно використовувати відповідні рукавиці для захисту рук. Оператор і обслуговуючий пер-27 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

сонал повинні бути фізично в змозі впоратися з розміром, вагою та потужністю інструмента. Слід правильно тримати інструмент. Також потрібно бути готовим відреагувати на нормальні або несподівані рухи і завжди бути готовим викорис- товувати обидві руки. Зберігати рівновагу і правильну позицію ніг, яка забезпечує безпеку. Необхідно послабити натиск на

запуску і зупинки в разі відключення електричної енергії. Слід використовувати тільки рекомендовані виробником змащувальні матеріали. Одягати захисні окуляри, також рекомендується використовувати рукавиці, що прилягають до рук і відповідний захисний одяг. Перевіряти полірувальний диск перед кожним використанням. Заборонено використовувати тріснуті, зламані диски, а також диски, що падали. Уникати безпосереднього контакту з рухомим полірувальним диском - це убезпечить від затягування або порізів рук та інших частин тіла. Для захисту рук слід використовувати рукавиці, які при- лягають до рук. Категорично заборонено вмикати інструмент, якщо на оброблюваний матеріал не нанесено абразивний засіб. Під час обробки пластикових елементів або елементів, що не проводять струм, існує ризик електростатичного

ряду. В результаті полірування або шліфування можуть утворюватися пили і пара, які можуть створити вибухонебезпечну атмосферу. Завжди необхідно використовувати систему поглинання або відведення пилу, що відповідає оброблюваному

Небезпеки, пов’язані з повторюваними рухами Під час використання пневматичних інструментів для роботи, пов’язаної з повторюваними рухами, оператор може від- чувати дискомфорт в руках, плечах, передпліччях, шиї або інших частинах тіла. У разі використання пневматичних ін- струментів, оператор повинен зайняти зручне положення, що забезпечує правильне розташування стоп, і уникати дивних положень, або положень, які не забезпечують рівноваги. Оператор повинен міняти положення під час тривалої роботи - це допоможе уникнути дискомфорту та втоми. Коли оператор відчуває наступні симптоми: постійний або повторюваний дискомфорт, біль, пульсуючий біль, поколювання, оніміння, печіння або закляклість, він не повинен їх ігнорувати, а зо- бов’язаний повідомити про них свого роботодавця і звернутися до лікаря. Небезпеки, пов’язані з приладдям Від’єднати пристрій від джерела живлення перед заміною змінних робочих інструментів або приладдя. Уникати безпосереднього контакту зі змінним робочим інструментом під час і після роботи, оскільки він може бути гарячим або гострим. Використовувати приладдя та витратні матеріали тільки рекомендованих виробником розмірів і типів. За- боронено використовувати приладдя інших типів чи розмірів. Не використовувати абразивні круги для шліфування або різання. Переконатися, що максимальна швидкість роботи змінних робочих інструментів (листових шліфувальних кругів, абразивних ременів, суконних дисків, полірувальних дисків) є більша, ніж номінальна швидкість шліфувальної або поліру- вальної машини. Самоклеючі полірувальні круги повинні кріпитися концентрично на полірувальному диску. Небезпеки, пов’язані з місцем роботи Ковзання, спотикання і падіння є головними причинами травм. Слід остерігатися слизьких поверхонь, утворених у ре- зультаті використання інструмента, а також спотикань об шланги пневматичної установки. Дотримуватися обережності в незнайомій обстановці. Можуть мати місце приховані небезпеки, такі як електрика або інші комунікації. Пневматичний інструмент не призначений для використання у вибухонебезпечних зонах і не має електроізоляції. Переконатися, що від- сутні будь-які електричні дроти, газові труби і т.п., які можуть створити небезпеку в разі пошкодження під час використання інструмента. Небезпеки, пов’язані з парою і пилом Пил і пара, утворені в результаті використання пневматичного інструмента, можуть стати причиною захворювань (напри- клад, рак, вроджені вади, астма та/або дерматит). Тому необхідно оцінити ризики і впровадити відповідні засоби контр- олю над даними факторами. Оцінка ризиків повинна включати оцінку впливу пилу, утвореного в результаті використання інструмента, і можливість підняття в повітря існуючого пилу. Експлуатація та технічне обслуговування пневматичного інструмента повинні здійснюватися відповідно до інструкцій з експлуатації, що дозволить мінімізувати утворення пари і пилу. Струмінь повітря, що виходить, необхідно направляти так, щоб піднімалася якнайменша кількість пилу у запиле- ному середовищі. У місцях виникнення пилу або пари пріоритетом повинен бути контроль над їх утворенням у джерелі утворення. Усі інтегровані функції й устаткування для збору і відведення пилу та диму, або зменшення їх кількості повинні використовуватися правильно та обслуговуватися відповідно до інструкцій виробника. Вибирати, обслуговувати і заміняти зношені змінні робочі інструменти слід згідно з інструкцією з експлуатації, щоб уникнути збільшення утворення пилу і пари. Використовувати засоби захисту органів дихання відповідно до вказівок роботодавця і відповідно до вимог гігієни

Небезпеки, викликані шумом Дія сильного шуму без належного захисту може стати причиною постійної й незворотної втрати слуху, а також інших проблем, таких як, шум у вухах (дзвін, дзижчання, свист або гудіння). Необхідно оцінити ризики і впровадити відповідні засоби контролю над даними факторами. Відповідний контроль з метою зниження ризику може включати використання демпфуючих матеріалів, що запобігають „дзвенінню” оброблюваного предмета. Використовувати засоби захисту слуху відповідно до вказівок роботодавця і відповідно до вимог гігієни й безпеки. Експлуатація та технічне обслуговування пнев- матичного інструмента повинні здійснюватися відповідно до інструкцій з експлуатації - це дозволить уникнути непотрібного28 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

збільшення рівня шуму. Якщо пневматичний інструмент оснащено глушником, завжди необхідно переконатися, що під час використання інструмента він встановлений правильно. Вибирати, обслуговувати і заміняти зношені змінні робочі інстру- менти слід згідно з інструкцією з експлуатації. Це дозволить уникнути непотрібного збільшення шуму. Небезпеки, викликані вібраціями Вібрація може призвести до незворотного пошкодження нервів і кровопостачання п’ястей і рук. Руки слід тримати на відпо- відній відстані від патрона дриля. Необхідно тепло одягатися під час роботи в холодну погоду, руки повинні бути теплими і сухими. У разі оніміння, поколювання, болю або при побілінні шкіри на пальцях і руках, необхідно припинити роботу з пнев- матичним інструментом, повідомити роботодавця і звернутися до лікаря. Дотримання вказівок інструкції з експлуатації під час використання і технічного обслуговування пневматичного інструмента дозволить уникнути непотрібного збільшення рівня вібрації. Інструмент необхідно тримати легко, але надійно, враховуючи можливі сили реакції, оскільки небезпека, викликана вібрацією, як правило, зростає при більшому зусиллі затиску. Додаткові інструкції щодо безпеки для пневматичних інструментів Стиснене повітря може призвести до серйозних травм: - завжди відключати подачу повітря, стравлювати тиск повітря зі шланга і від’єднати інструмент від подачі повітря, якщо: інструмент не використовується, перед заміною приладдя або під час ремонту інструмента; - ніколи не направляти струмінь повітря на себе або інших людей. Удар шлангом може призвести до серйозних травм. Завжди необхідно перевіряти шланги і з’єднання щодо наявності по- шкоджень, а також чи вони не ослаблені. Не слід направляти на руки струмінь холодного повітря. Кожен раз, коли використовуються універсальні гвинтові з’єднання (штифтові з’єднання), необхідно застосовувати стержні та з’єднувачі, що захищають з’єднання між шлангами та з’єднання між шлангом і інструментом від можливих пошкоджень. Не перевищувати вказаного для інструмента максимального тиску повітря. Категорично заборонено переносити інструмент, тримаючи його за шланг. УМОВИ ЕКСПЛУАТАЦІЇ Переконатися, що джерело стисненого повітря може створити належний робочий тиск і забезпечити необхідну витрату повітря. У разі занадто великого тиску повітря, що поступає, слід використовувати редуктор із запобіжним клапаном. Повітря в пневматичний інструмент повинно надходити через фільтр і лубрикатор. Це забезпечуватиме як чистоту, так і зволоження повітря оливою. Стан фільтра і лубрикатора необхідно перевіряти перед кожним використанням і при необхід- ності очистити фільтр або додати в лубрикатор оливи. Це забезпечить правильну експлуатацію інструмента і продовжить термін його служби. Заборонено використовувати шліфувальні стрічки інших розмірів, ніж зазначені в технічній характеристиці. Перед кожним використанням потрібно оглянути нескінченну стрічку. У разі виявлення будь-яких ушкоджень або ознак зносу, стрічку слід замінити на нову без ушкоджень. Переконатися, що напрямок стрілки на стрічці відповідає напрямку стрілки на шліфувальній машині. Стрічка повинна бути встановлена паралельно до роликів шліфувальної машини, щоб вона самочинно не зісковзнула з них під час роботи. Під час роботи необхідно використовувати захисні окуляри і респіратор, також рекомендується носити рукавички і за- хисний одяг. Під час обробки деяких матеріалів можуть утворюватися токсичні або горючі гази і пил. Необхідно працювати в добре провітрюваному приміщенні і використовувати засоби індивідуального захисту. ЕКСПЛУАТАЦІЯ ІНСТРУМЕНТА Перед кожним використанням інструмента обов'язково слід переконатися, що жоден з елементів пневматичної системи не є пошкоджений. У разі наявності будь-яких ушкоджень, пошкоджений елемент необхідно негайно замінити на новий. Перед кожним використанням пневматичної системи слід усунути конденсат з інструмента, компресора і шлангів. Підключення інструмента до пневматичної системи На малюнку показано рекомендований спосіб підключення інструмента до пневматичної системи. Показаний спосіб забез- печить найбільш ефективне використання інструмента, а також продовжить термін його служби. Крапнути кілька крапель оливи в'язкістю SAE 10 в отвір для подачі повітря. До різьби штуцера подачі повітря сильно і надійно прикрутити відповідний наконечник для підключення шланга подачі стисненого повітря. (II) Встановити шліфувальну машину в положення, що забезпечує найбільш безпечну і ергономічну роботу відповідно до процедури, описаної нижче. Встановити шліфувальну стрічку на ролики згідно з процедурою, описаною нижче. Підключити інструмент до пневматичної системи за допомогою шланга з внутрішнім діаметром 10 мм / 3/8". Переконатися,29 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

що шланг розрахований на тиск не менше 1,38 МПа. (III) Ввімкнути інструмент на декілька секунд і переконатися, що він не видає підозрілих шумів і вібрацій. Встановлення шліфувальної машини в робоче положення (IV) Послабити болт блокування повороту головки, а потім повернути привідну частину шліфувальної машини в положення, що забезпечує безпечну і ефективну роботу . Сильно і надійно затягнути болт повороту головки так, щоб вона не поверта- лася під час роботи. У процесі роботи періодично перевіряти надійність затягування цього болта. Увага! Необхідно переконатися, що вибране положення не спричинить контакту рухомих елементів з тілом або одягом

Встановлення шліфувальної стрічки Переконатися, що стрілка напрямку руху на стрічці відповідає стрілці напрямку руху на шліфувальній машині. Затягнути натяжний ролик до моменту спрацьовування блокування. (V) Встановити шліфувальну стрічку спочатку на привідний ролик, а потім на натяжний. (VI) Розблокувати натяжний ролик - це дозволить натягнути стрічку. (VII) Зробити кілька обертів шліфувальною стрічкою і переконатися, що вона обертається вільно і немає тенденції до самочин- ного її зісковзування з роликів під час роботи. При необхідності повторювати процедуру, поки стрічка не буде зафіксована

Робота шліфувальної машини Запустити шліфувальну машину і ввімкнути максимальну швидкість обертання стрічки. До оброблюваного матеріалу мож- на прикладати тільки шліфувальну стрічку, що обертається. До інструмента слід прикладати зусилля, необхідне для обробки матеріалу. Не варто під час роботи занадто сильно натискати на натяжний ролик і одночасно робити рух перпендикулярний до напрямку обертання. Це може призвести до зісковзування стрічки з роликів шліфувальної машини, а це пов'язано з ризиком серйозних травм. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ Забороняється використовувати бензин, розчинники та інші горючі рідини для очищення інструмента. Пари можуть за- йнятися і спричинити вибух інструмента, викликаючи серйозні травми. Розчинники, що використовуються для очищення ручки і корпусу інструмента, можуть розм'якшити прокладки. Ретельно висушити інструмент перед початком роботи. У разі виявлення будь-яких порушень в роботі інструмента, його необхідно негайно від'єднати від пневматичної системи. Всі елементи пневматичної системи повинні бути захищені від забруднення. Забруднення, які потрапляють у пневматичну систему, можуть призвести до пошкодження інструмента та інших елементів пневматичної системи. Регламентні роботи перед кожним використанням інструмента Від'єднати інструмент від пневматичної системи. Перед кожним використанням необхідно ввести невелику кількість рідкого консерванту (напр., WD- 40 ) через отвір для подачі повітря. Підключити інструмент до пневматичної системи і запустити приблизно на 30 секунд. Це дозволить поширити рідкий консервант всередині інструмента і очистити його. Повторно від'єднати інструмент від пневматичної системи. Ввести невелику кількість оливи SAE 10 всередину інструмента через отвір для подачі повітря та інші отвори, призначені для цієї мети. Рекомендується використовувати оливу SAE 10, призначену для технічного обслуговування пневматичних інструментів. Підключити інструмент і запустити його на короткий проміжок часу. Увага! WD- 40 не може замінити відповідної оливи. Витерти надлишки оливи, яка витекла через випускні отвори. Олива, що залишилася на поверхні, може пошкодити про- кладки інструмента. Інші регламентні операції Перед кожним використанням інструмента необхідно перевірити його на предмет будь-яких видимих ушкоджень. Повідки, тримачі інструмента і шпинделі повинні утримуватися в чистоті. Через кожні 6 місяців або через 100 годин роботи інструмент необхідно передавати для перевірки у відповідний сервіс- ний центр. Якщо інструмент підключався до системи подачі повітря, яка не мала рекомендованих параметрів, необхідно збільшити частоту оглядів інструмента. Усунення несправностей Необхідно припинити використання інструмента відразу ж після виявлення будь-якої несправності. Робота з несправним інструментом може призвести до травм. Усі ремонти або заміни елементів інструмента повинні проводитися кваліфікова- ним персоналом в авторизованому сервісному центрі.30 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Несправність Можливе рішення Занадто низькі обороти інструмента, або він не запускається. Ввести невелику кількість WD- 40 через отвір для подачі повітря. Запустити інструмент на кілька секунд. Можливо робочі лопатки приклеїлися до ротора. Запустити інструмент приблизно на 30 секунд. Невелика кількість оливи змаже інструмент. Увага! Надлишок оливи може призвести до втрати потужності інструмента. У цьому випадку необхідно вичистити привід. Інструмент запускається, а потім уповільнює свою

Компресор не забезпечує належної подачі повітря. Інструмент запускається повітрям з ресивера компресора. У міру спорожнення ресивера компресор не встигає накачувати повітря. Підключити до пристрою більш потужний компресор. Недостатня потужність Переконатися, що внутрішній діаметр наявних шлангів не менший зазначеного в таблиці з технічними характеристиками. Перевірити налаштування тиску: чи встановлено максимальне значення. Переконатися, що інструмент вичищений і змащений. За відсутності результатів здати інструмент у ремонт. Запасні частини Для отримання додаткової інформації щодо запасних частин для пневматичних інструментів необхідно звернутися до виробника або його представника. Після завершення роботи корпус, вентиляційні зазори, перемикачі, додаткову рукоятку і захисні кожухи необхідно очисти- ти, напр., струменем стисненого повітря (при тиску до 0,3 МПа), щіткою або сухою тканиною без застосування хімікатів і рідин для чистки. Інструменти і ручки необхідно очистити сухою чистою тканиною. Зношені інструменти є вторсировиною - їх заборонено викидати разом із побутовими відходами, оскільки вони містять речовини, небезпечні для здоров'я людини і навколишнього середовища! Будь ласка, беріть активну участь в економії природних ресурсів і охороні навколишнього середовища, здаючи зношені інструменти в пункт прийому використаного об- ладнання. Для зниження кількості відходів необхідне повторне використання, переробка або відновлення в іншій формі.31 ORIGINALI INSTRUKCIJA
