GEBRUIKSAANWIJZING YT-09742 Yato

2. luchtinlaat aansluiting

12. slangaansluiting

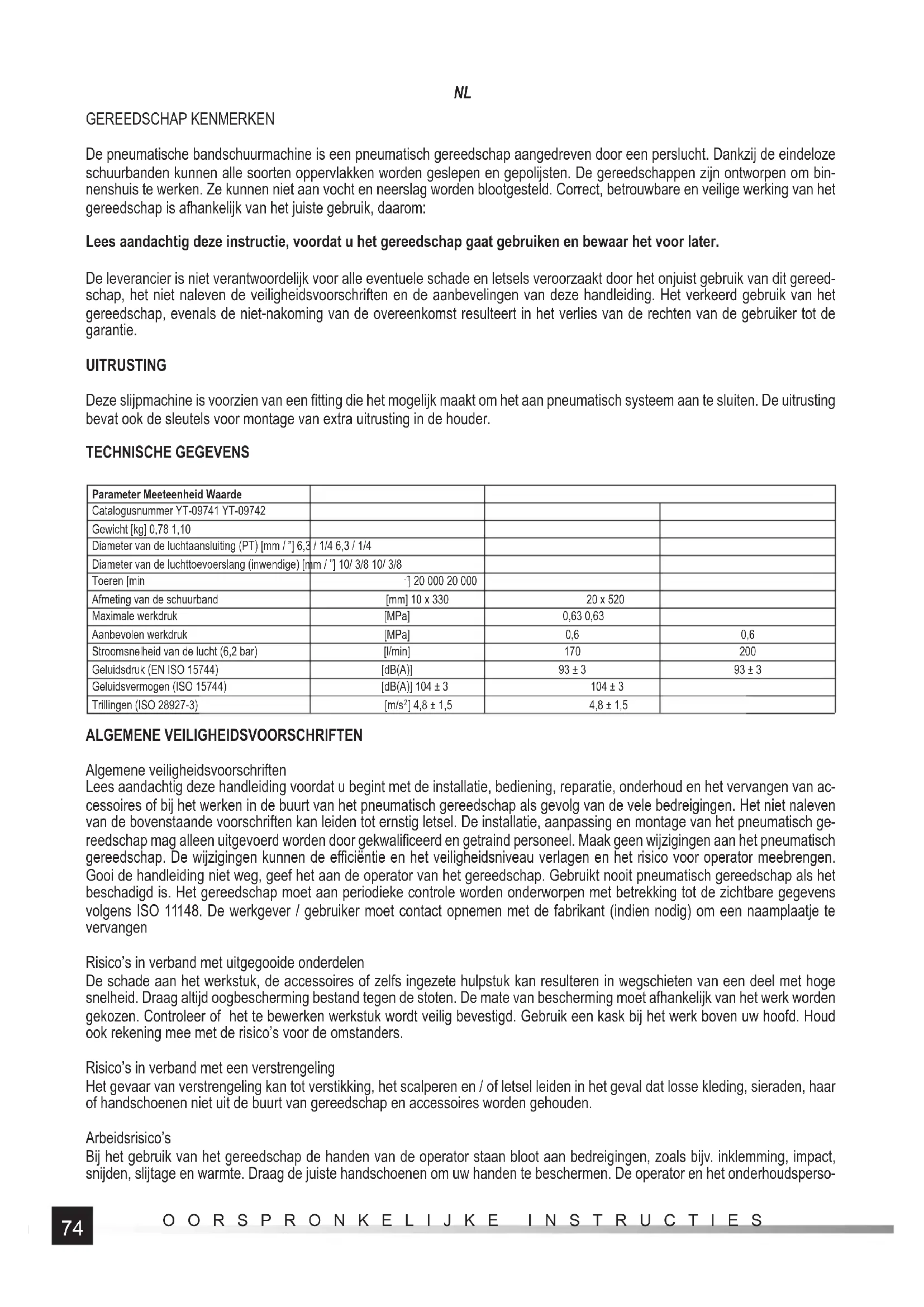

GEREEDSCHAP KENMERKEN De pneumatische bandschuurmachine is een pneumatisch gereedschap aangedreven door een perslucht. Dankzij de eindeloze schuurbanden kunnen alle soorten oppervlakken worden geslepen en gepolijsten. De gereedschappen zijn ontworpen om bin- nenshuis te werken. Ze kunnen niet aan vocht en neerslag worden blootgesteld. Correct, betrouwbare en veilige werking van het gereedschap is afhankelijk van het juiste gebruik, daarom: Lees aandachtig deze instructie, voordat u het gereedschap gaat gebruiken en bewaar het voor later. De leverancier is niet verantwoordelijk voor alle eventuele schade en letsels veroorzaakt door het onjuist gebruik van dit gereed- schap, het niet naleven de veiligheidsvoorschriften en de aanbevelingen van deze handleiding. Het verkeerd gebruik van het gereedschap, evenals de niet-nakoming van de overeenkomst resulteert in het verlies van de rechten van de gebruiker tot de garantie. UITRUSTING Deze slijpmachine is voorzien van een fi tting die het mogelijk maakt om het aan pneumatisch systeem aan te sluiten. De uitrusting bevat ook de sleutels voor montage van extra uitrusting in de houder. TECHNISCHE GEGEVENS Parameter Meeteenheid Waarde Catalogusnummer YT-09741 YT-09742 Gewicht [kg] 0,78 1,10 Diameter van de luchtaansluiting (PT) [mm / ”] 6,3 / 1/4 6,3 / 1/4 Diameter van de luchttoevoerslang (inwendige) [mm / ”] 10/ 3/8 10/ 3/8 Toeren [min

] 4,8 ± 1,5 4,8 ± 1,5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Algemene veiligheidsvoorschriften Lees aandachtig deze handleiding voordat u begint met de installatie, bediening, reparatie, onderhoud en het vervangen van ac- cessoires of bij het werken in de buurt van het pneumatisch gereedschap als gevolg van de vele bedreigingen. Het niet naleven van de bovenstaande voorschriften kan leiden tot ernstig letsel. De installatie, aanpassing en montage van het pneumatisch ge- reedschap mag alleen uitgevoerd worden door gekwalifi ceerd en getraind personeel. Maak geen wijzigingen aan het pneumatisch gereedschap. De wijzigingen kunnen de effi ciëntie en het veiligheidsniveau verlagen en het risico voor operator meebrengen. Gooi de handleiding niet weg, geef het aan de operator van het gereedschap. Gebruikt nooit pneumatisch gereedschap als het beschadigd is. Het gereedschap moet aan periodieke controle worden onderworpen met betrekking tot de zichtbare gegevens volgens ISO 11148. De werkgever / gebruiker moet contact opnemen met de fabrikant (indien nodig) om een naamplaatje te vervangen Risico’s in verband met uitgegooide onderdelen De schade aan het werkstuk, de accessoires of zelfs ingezete hulpstuk kan resulteren in wegschieten van een deel met hoge snelheid. Draag altijd oogbescherming bestand tegen de stoten. De mate van bescherming moet afhankelijk van het werk worden gekozen. Controleer of het te bewerken werkstuk wordt veilig bevestigd. Gebruik een kask bij het werk boven uw hoofd. Houd ook rekening mee met de risico’s voor de omstanders. Risico’s in verband met een verstrengeling Het gevaar van verstrengeling kan tot verstikking, het scalperen en / of letsel leiden in het geval dat losse kleding, sieraden, haar of handschoenen niet uit de buurt van gereedschap en accessoires worden gehouden. Arbeidsrisico’s Bij het gebruik van het gereedschap de handen van de operator staan bloot aan bedreigingen, zoals bijv. inklemming, impact, snijden, slijtage en warmte. Draag de juiste handschoenen om uw handen te beschermen. De operator en het onderhoudsperso-75 OORSPRONKELIJKE INSTRUCTIES

neel moet fysiek in staat zijn om op te gaan met de hoeveelheid, het gewicht en elektrisch gereedschap. Houd het gereedschap correct. Blijf bereid om tegen normale of onverwachte bewegingen tegen te gaan en gebruik altijd beide handen. Houd balans en de juiste positie van de benen. Laat de druk op de start/stop knop in het geval van stroomuitval. Gebruik alleen smeermiddelen aanbevolen door de fabrikant. Draag beschermende bril, handschoenen en beschermende kledingn. Controleer de slijpschijf voor elk gebruik. Gebruik geen gebarsten of gebroken schijven, of schijven die zijn neergevallen. Vermijd direct contact met de bewegende polijstschijf om het knijpen of snijden van de handed en andere lichaamsdelen te voorkomen. Draag geschikte handschoenen om uw handen te beschermen. Gebruik nooit het gereedschap zonder een schurende middel op te verwerken materiaal. Bij het werk op kunststof of niet-gelei- dende onderdelen bestaat het gevaar van elektrostatische ontlading. Het polijsten en het slijpen kan stof en dampen veroorzaken die een explosieve atmosfeer bevordere. Gebruik altijd de ventilatiesystemen voor elke werkstuk. Risico’s in verband met herhaalde bewegingen De gebruiker wordt blootgesteld aan het ongemak voor de handen, armen, schouders, nek of andere lichaamsdelen bij gebruik van een pneumatisch gereedschap voor het werk met herhaalde bewegingen. In het geval van het gebruik van het pneumatisch gereedschap, moet de gebruiker een comfortabele houding aannemen die voor een correcte positie van de voeten zorgt en voorkomt slecht balans. De gebruiker moet zijn houding tijdens lange werk steeds veranderen. Het zal ongemak en vermoeid- heid voorkomen. De gebruiker moet een arts raadplegen ndien hij zulke symptomen ervart, zoals aanhoudende of terugkerende ongemak, pijn, kloppende pijn, tintelingen, gevoelloosheid, branden of stijfheid. Risico’s in verband met accessories Trek de stekker van het gereedschap uit het stopcontact voordat u een hulpstuk of accessoires vervangt. Vermijd direct contact met ingezette hulpstuk tijdens en na het werk, want het kan heet of scherp zijn. Gebruik alleen de maten en types van accessoires en benodigdheden die door de fabrikant worden aanbevolen. Gebruik nooit andere types of maten. Gebruik geen schijven voor het slijpen of snijden. Controleer of de maximumsnelheid van het inzetstuk (lamellenschijven, schuurbanden, vezelschiojven, polijstschijven) groter is dan de nominale snelheid van de slijp-of polijstmachine. Zelf gemonteerde polijstschijven moeten con- centrisch op de polijstschijf worden gemonteerd. Risico’s in verband met een werkplek Het uitglijden, het struikelen en het vallen zijn de belangrijkste oorzaken van de letsels. Vermijd gladde oppervlakken veroorzaakt door het gebruik van het gereedschap en ook gevaren die door de luchtinstallatie is veroorzaakt. Werk voorzichtig in een onbekende omgeving. Er kunnen verborgen gevaren voorkomen zoals elektriciteit of andere nutsleidingen. Pneumatisch gereedschap is niet bedoeld voor gebruik in explosiegevaarlijke omgevingen en wordt niet geïsoleerd van contact met elektriciteit. Controleer dat er geen elektrische kabels, gasleidingen, etc. zijn die gevaren kunnen veroorzaken in het geval van schade aan het gereedschap. Risico’s in verband met dampen en stoff en De schadellijke stoff en en dampen die tijdens gebruik van het pneumatische gereedschap ontstaan, kunnen gezondheidspro- blemen opleveren (zoals kanker, astma en / of ontsteking van de huid). Het is noodzakelijk om de risicoanalyse uit te voeren en passende maatregelen te nemen met betrekking tot deze risico’s. De risicoanalyse moet de impact van stof gemaakt door het gereedschap beoordelen en de mogelijkheid van agitatie van bestaande stof aanwijzen. Het gebruik en onderhoud van het pneu- matisch gereedschap moet volgens de handleiding worden uigevoerd om de emissie van rook en stof te beperken. De luchtuitlaat moet op zo’n manier worden gericht om de emissie van de stof in een stoffi ge omgeving te beperken. Overal waar stoff en of dampen ontstaan, moet controle van hun emissies bij de bron plaatsvinden. Alle geïntegreerde functies en apparatuur voor het verzamelen of het afzuigen van rook of stof moeten juist worden gebruikt en onderhouden volgens de aanwijzingen van de fabrikant Selecteer, onderhoud en vervang de inzetstukken volgens de instructies om een toename van damp en stof te voorkomen. Ge- bruik ademhalingsbescherming in overeenstemming met de instructies van de werkgever en in overeenstemming met de eisen van hygiëne en veiligheid. Geluidshinder De blootstelling, zonder gehoorbescherming, aan hoge geluidsniveaus kunnen permanent en onomkeerbaar gehoorverlies en andere problemen veroorzaken, zoals oorsuizen (tinkelen, zoemen, fl uiten of brommen in de oren). Het is noodzakelijk om de risicoanalyse uit te voeren en passende maatregelen te nemen met betrekking tot deze risico’s. De geschikte controles om het risico te verminderen. kunnen onder meer volgende maatregelen bevatten zoals: het dempend materiaal om te voorkomen het “rinkelen” van het werkstuk. Draag gehoorbescherming overeenkomstig de aanwijzingen van de werkgever en volgens de eisen van hygiëne en veiligheid. De bediening en onderhoud van pneumatisch gereedschap dient volgens de handleiding worden uitgevoerd om een onnodige toename van het geluidsniveau te voorkomen. Als het pneumatisch gereedschap is voorzien van een demper, zorg altijd dat deze goed is bevestigd bij gebruik van het gereedschap. Selecteer, onderhoud en vervang versleten hulpstukken volgens de handleiding. Dit om een onnodige toename van lawaai te voorkomen. Risico’s in verband met trillingen Langdurige blootstelling aan trillingen kan permanente schade aan de zenuwen en de bloedtoevoer naar de handen en armen76 OORSPRONKELIJKE INSTRUCTIES

veroorzaken. Houd uw handen uit de buurt van de houders van de schroevendraaiers. Draag een warme kleding tijdens het werken bij lage temperaturen en houd uw handen warm en droog. Stop gebruik van het pneumatisch gereedschap, bij gevoel- loosheid, tintelingen, pijn of bleken van de huid in de vingers en handen, informeer uw werkgever en raadpleeg een arts. De exploitatie en onderhoud van het pneumatisch gereedschap volgens de handleiding, zal een onnodige toename van trillingen voorkomen. Houd het gereedschap licht maar met een goede grip, rekening houdend met de verplichte reactie krachten, omdat de dreiging afkomstig van de trillingen gewoonlijk hoger is wanneer uw grip sterker is. Extra veiligheidsinstructies voor pneumatisch gereedschap Perslucht kan ernstig letsels veroorzaken: - sluit altijd de luchttoevoer af, tap de slang van de luchtdruk af, wanneer het gereedschap wordt niet gebruikt, bij het vervangen van de accessoires of tijdens de reparaties; - richt nooit de persluchtstraal tegen jezelf of tegen andere personen. Een onverwachte stoot door een slang kan ernstig letsel veroorzaken. Controleer altijd of er beschadigde of losse fi ttingen zijn. Richt koude lucht nooit op je handen. Elke keer wanneer universele schroefverbindingen (klauw verbindingen) worden gebruikt, moeten de veiligheidspennen en aansluitingen worden gebruikt, ter bescherming tegen eventuele beschadiging van de verbin- dingen tussen de leidingen en tussen de slang en het gereedschap. Overschrijd niet de maximale luchtdruk opgegeven voor het gereedschap. Verplaats de machine nooit door de slang te houden. WERKOMSTANDIGHEDEN Controleer of de bron van perslucht heeft de geschikte werkdruk en zorgt voor de benodigde luchtstroom. Bij te grote luchtdruk moet drukregelaar worden gebruikt met veiligheidsventiel. Een pneumatisch gereedschap moet worden gevoed door een fi lter en een smeerpot systeem. Dit zal zorgen voor zowel de netheid en het bevochtigen van het lucht met olie. Controleer de toestand van de fi lter en smeerpot voor elk gebruik en maak eventueel de fi lter schoon of doe de olie in de smeerpot bij. Dit zal zorgen voor een goede werking van het gereedschap en zijn levensduur verlengen. Gebruik geen schuurbanden van andere maten dan aangegeven in de technische specifi caties. Controleer voor elk gebruik de toestand van de schuurband. Gebruik altijd na de detectie van schade of slijtage een nieuwe band. Controleer dat de richting van de pijl op de band is in overeenstemming met de richting van de pijl op de slijpmachine. De band moet parallel aan de slijprollen worden geplaatst, zodat het automatisch tijdens de werkzaamheden niet wordt uitgeschoven. Draag bij het werk een veiligheidsbril, een stofmasker, handschoenen en beschermende kleding.Bij het verwerken van bepaalde materialen kunnen giftige of brandbare dampen en stof ontstaan. Werk in goed geventileerde ruimtes en gebruik de persoonlijke beschermingsmiddelen.

GEBRUIK VAN HET GEREEDSCHAP

Controleer voor elk gebruik van het gereedschap dat geen enkel element van het pneumatisch systeem is beschadigd. De beschadigde onderdelen moeten onmiddellijk worden vervangen. Droog het vocht gecondenseerd in het gereedschap en in een compressor, en leidingen voor elk gebruik. Aansluiting van het gereedschap aan het pneumatisch systeem De fi guur toont de aanbevolen verbindingswijze van het gereedschap aan het pneumatisch systeem. Deze wijze zorgt voor de meest effi ciënte gebruik van het gereedschap en verlengt zijn levensduur. Giet enkele druppels SAE 10 in de luchtinlaat. Schroef tot de luchtinlaat vast de juiste uiteinde, bestemd voor het aansluiten van de luchttoevoerslang. (II). Stel de slijpmachine in positie die de meest veilig en ergonomisch werk biedt, in overeenstemming met volgende procedure. Zet de band op een rol volgens de onderstaande procedure. Sluit het gereedschap op een pneumatisch systeem met een slang, met een inwendige diameter van 3/8 “(10 mm). Controleer dat de sterkte van de slang ten minste 1,38MPa (III) bedraagt. Start vervolgens het gereedschap voor een paar seconden en controleer dat er geen verdachte geluiden of trillingen komen. Instellen van de slijpmachine in de werkstand (IV) Draai de draaivergrendeling schroef los en vervolgens draai het aandrijfdeel van de slijpschijf om de veilige en effi ciënte werking te verzorgen . Draai stevig de borgschroef vast zodat deze tijdens het werk niet losgaat. Controleer tijdens het werk de juiste positie van deze schroef. Let op! Controleer dat de draaiende delen in ingestelde positie niet in contact komen met van het lichaam of kleding van de gebruiker. Schuurband montage Controleer dat de werkpijl op de band is gericht in dezelfde richting als de pijl op deslijpschijf. Schuif de spanrol tot de blokkade. (V) Plaats de band vanaf de aandrijfrol en vervolgens vanaf de spanrol. (VI). Laat de blokkade van de spanrol los, dit zal de bandspanning verhogen (VII) Draai de band, zodat deze vrij kan draaien en niet de neiging heeft om spontaan tijdens het werk van de rollen te schuiven. Herhaal zonodig tot de correcte bevestiging van de band.77 OORSPRONKELIJKE INSTRUCTIES

Verken met slijpmachine Start de slijpmachine en laat de band op volle snelheid komen. Plaats aan het werkstuk alleen draaiende band. Druk slechts met zo’n kracht die voor de verwerking van het materiaal nodig is. Druk niet te veel op de spanrol en tegelijkertijd loodrecht het be- wegen in de rotatierichting. Dit kan veroorzaken dat de band van de rollen wegrolt, wat kan het risico van ernstige verwondingen veroorzaken. ONDERHOUD Gebruik nooit benzine, een oplosmiddel of andere brandbare vloeistof om het gereedschap schoon te maken. De dampen kunnen ontbranden en een ontplofi ng van het gereedschap, en ernstige schade veroorzaken. De oplosmiddelen gebruikt voor het reinigen van het gereedschaphouder en behuizing kunnen de dichtingen losmaken. Droog het gereedschap nauwkeurig voordat u het werk begint. Bij storingen, moet de machine onmiddellijk van het pneumatische systeem worden losgekoppeld. Alle onderdelen van het pneumatische systeem moeten worden beschermd tegen verontreiniging. De verontreinigingen die het pneumatische systeem binnendringen, kunnen het gereedschap en andere onderdelen van het pneumatische systeem vernietigen Onderhoud van het gereedschap voor elk gebruik Schakel het gereedschap uit het pneumatische systeem uit. Voor elk gebruik vul een kleine hoeveelheid vloeibare conserveermid- del (bijv. WD40) door de luchtinlaat in. Sluit het gereedschap op het pneumatische systeem aan en start laat het werken voor ongeveer 30 seconden. Dit zal de conserveringsmiddel in het gereedschap verdelen en het schoonmaken. Sluit, nogmaals het gereedschap uit het pneumatische systeem uit. Giet een kleine hoeveelheid SAE 10 in het gereedschap door de luchtinlaat en openingen bestemd voor dit doel. Het wordt aanbevolen om de SAE 10 olie te gebruiken bestemd voor het pneumatisch gereed- schap. Sluit het gereedschap aan en start voor een korte tijd. Let op! WD-40 kan niet dienen als een geschikte smeerolie. Droog de overtollige olie die door de uitlaatopeningen is ontsnapt. De achtergelaten olie kan de dichtingen van het gereedschap beschadigen. Andere onderhoudswerkzaamheden Controleer voor ieder gebruik van het gereedschap of op het gereedschap geen zichtbare tekenen van schade zijn. De dragers, gereedschaphouders en spindels moeten schoon worden gehouden. Elke 6 maanden of na 100 bedrijfsuren moet het gereed- schsp door erkende reparatiewerkplaats worden gecontroleerd. De frequentie van deze keuring moet worden verhoogd als een gereedschap zonder het luchttoevoer systeem werd gebruikt, Problemen oplossen Stop onmiddellijk het gebruik van het gereedschap als u een schade ontdekt. Een beschadigd gereedschap kan letsels ver- oorzaken. Elke reparatie of vervanging van onderdelen van het gereedschap moeten door bevoegd personeel in een erkende reparatiewerkplaats uitgevoerd worden. Probleem Mogelijke oplossing Het gereedschap is te traag of start niet Giet een kleine hoeveelheid WD-40 via de luchtinlaatopening. Start het gereedschap voor een paar seconden. De bladen kunnen zich aan de rotor vastplaken. Start het gereedschap voor ongeveer 30 seconden. Smeer het gereedschap met een kleine hoeveelheid olie. Let op! Te veel olie kan een verlies van de vermogen van het gereedschap veroorzaken. Reinig de aandrijving In dat geval. Het gereedschap start wel maar vervolgens remt Compressor zorgt niet voor een goede luchttoevoer. Het gereedschap start dankzij het lucht opgeslagen in luchtcompressor. Door het legen van het reservoir, kan de compressor niet bijhouden het bijvullen van de luchttekort. Sluit het apparaat aan een compressor met meer vermogen. Onvoldoende vermogen Controleer dat de slangen hebben een binnendiameter van punt 3 in de tabel. Controleer of de druk op de maximale waarde is ingesteld. Controleer of het gereedschap gereinigd en gesmeerd is. Bij geen verbetering stuur het gereedschap naar een serviceplaats voor reparatie. Reserveonderdelen Voor meer informatie over onderdelen voor pneumatisch gereedschap, neem dan contact op met de fabrikant of zijn vertegen- woordiger. Na het werk, een behuizing, de luchtinlaaten, schakelaars, extra handgreep en de schermen moeten worden gereinigd, bijv. met een stroom lucht (bij een druk van ca.e 0,3 MPa), een borstel of een droge doek, zonder gebruik van chemicaliën en reinigings- middelen. De inzetstukken en de handgrepen kunnen worden gereinigd met een droge, schone doek. De versleten gereedschappen kunnen worden gerecycled. Gooi ze niet bij het huishoudelijk afval, omdat ze schadelijke stoff en voor gezondheid en het milieu bevatten! Help actief bij de kosteneff ectief beheer van natuurlijke hulpbronnen en bescherming van het milieu door het brengen van uw afgedankte apparaat naar een verzamelplaats. Om de verwijdering van afvalstoff en te verminderen, is het noodzakelijk hun hergebruik, recycling of nuttige toepassing.78 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
