MANUAL DE USUARIO YT82101 Yato

3. protección del disco abrasivo

7. cable eléctrico con clavija

8. llave para instalación de disco abrasivo

10. disco de instalación inferior

11. disco de instalación superior

12. perilla de ajuste de velocidad

CARACTERISTICA DE LA HERRAMIENTA

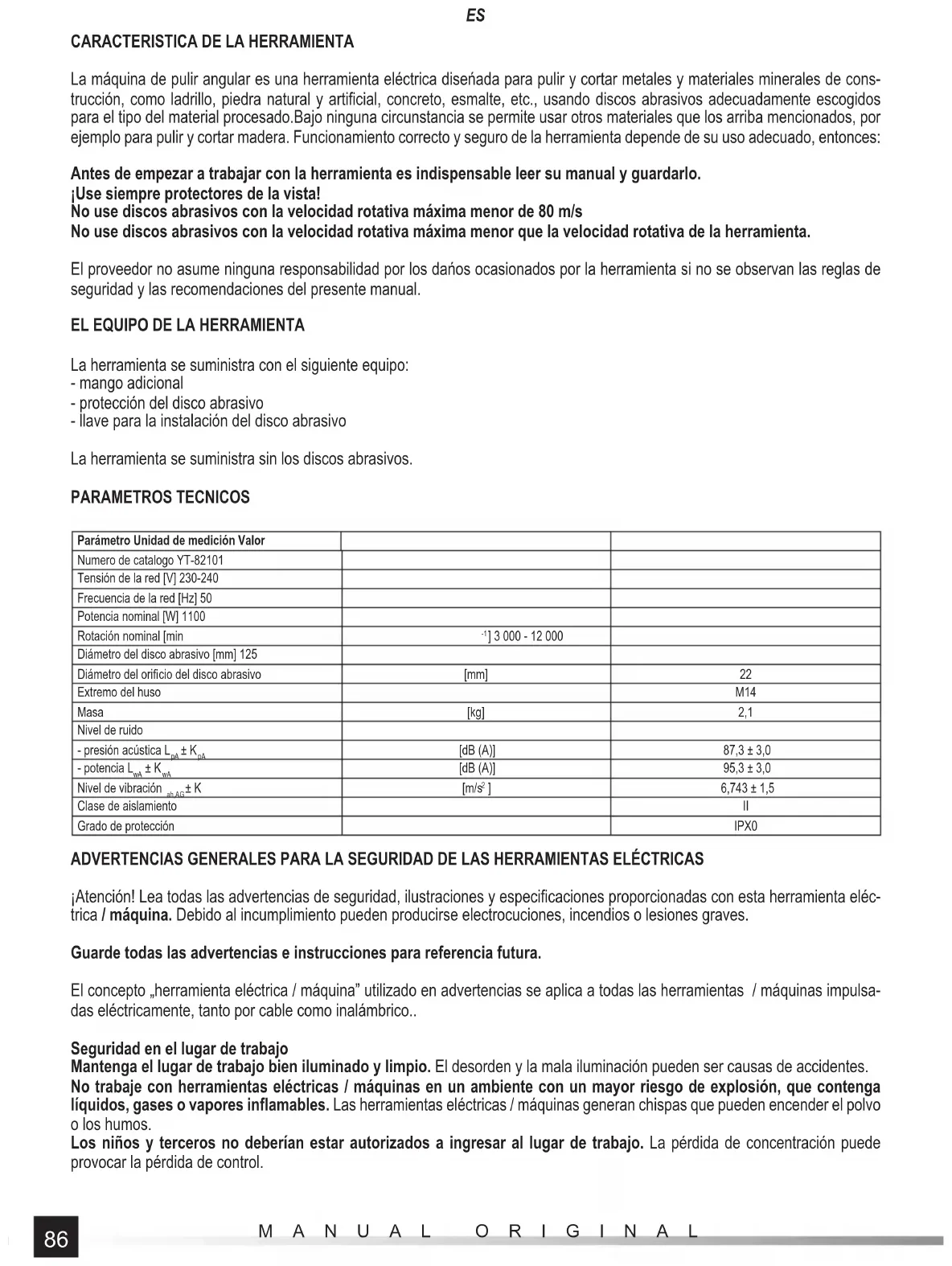

La máquina de pulir angular es una herramienta eléctrica diseńada para pulir y cortar metales y materiales minerales de cons- trucción, como ladrillo, piedra natural y artifi cial, concreto, esmalte, etc., usando discos abrasivos adecuadamente escogidos para el tipo del material procesado.Bajo ninguna circunstancia se permite usar otros materiales que los arriba mencionados, por ejemplo para pulir y cortar madera. Funcionamiento correcto y seguro de la herramienta depende de su uso adecuado, entonces: Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo. ¡Use siempre protectores de la vista! No use discos abrasivos con la velocidad rotativa máxima menor de 80 m/s No use discos abrasivos con la velocidad rotativa máxima menor que la velocidad rotativa de la herramienta. El proveedor no asume ninguna responsabilidad por los dańos ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual.

EL EQUIPO DE LA HERRAMIENTA

La herramienta se suministra con el siguiente equipo: - mango adicional - protección del disco abrasivo - llave para la instalación del disco abrasivo La herramienta se suministra sin los discos abrasivos. PARAMETROS TECNICOS Parámetro Unidad de medición Valor Numero de catalogo YT-82101 Tensión de la red [V] 230-240 Frecuencia de la red [Hz] 50 Potencia nominal [W] 1100 Rotación nominal [min

] 3 000 - 12 000 Diámetro del disco abrasivo [mm] 125 Diámetro del orifi cio del disco abrasivo [mm] 22 Extremo del huso M14 Masa [kg] 2,1 Nivel de ruido - presión acústica L

] 6,743 ± 1,5 Clase de aislamiento II Grado de protección IPX0 ADVERTENCIAS GENERALES PARA LA SEGURIDAD DE LAS HERRAMIENTAS ELÉCTRICAS ¡Atención! Lea todas las advertencias de seguridad, ilustraciones y especifi caciones proporcionadas con esta herramienta eléc- trica / máquina. Debido al incumplimiento pueden producirse electrocuciones, incendios o lesiones graves. Guarde todas las advertencias e instrucciones para referencia futura. El concepto „herramienta eléctrica / máquina” utilizado en advertencias se aplica a todas las herramientas / máquinas impulsa- das eléctricamente, tanto por cable como inalámbrico.. Seguridad en el lugar de trabajo Mantenga el lugar de trabajo bien iluminado y limpio. El desorden y la mala iluminación pueden ser causas de accidentes. No trabaje con herramientas eléctricas / máquinas en un ambiente con un mayor riesgo de explosión, que contenga líquidos, gases o vapores infl amables. Las herramientas eléctricas / máquinas generan chispas que pueden encender el polvo o los humos. Los niños y terceros no deberían estar autorizados a ingresar al lugar de trabajo. La pérdida de concentración puede provocar la pérdida de control.87 MANUAL ORIGINAL

Seguridad eléctrica El enchufe del cable eléctrico debe coincidir con el tomacorriente. No debe modifi car el enchufe de ninguna manera. No use adaptadores de enchufe con herramientas eléctricas / máquinas conectadas a tierra. Un enchufe sin modifi car que se ajuste al tomacorriente reduce el riesgo de electrocución. Evite el contacto con superfi cies puestas a tierra tales como tuberías, radiadores y refrigeradores. Poner a tierra el cuerpo aumenta el riesgo de electrocución.. No exponga las herramientas eléctricas / máquinas a la lluvia o la humedad. Agua y humedad que se meten en la herra- mienta eléctrica / máquinas aumenta el riesgo de electrocución. No sobrecargue el cable de alimentación. No use el cable de alimentación para transportar, tirar o desenchufar el cable de alimentación de la toma de corriente. Evite el contacto del cable de alimentación con calor, aceites, bordes afi lados y piezas móviles. Daños o enredos en el cable de alimentación aumentan el riesgo de electrocución. En el caso de trabajar fuera de las habitaciones cerradas, use cables de extensión destinados a trabajar fuera de las habitaciones cerradas. El uso de un cable de extensión adaptado para uso en exteriores reduce el riesgo de descarga eléctrica. Cuando el uso de una herramienta eléctrica / máquina en un ambiente húmedo es inevitable, se debe usar un dispositivo de corriente residual (RCD) como protección contra el voltaje de suministro. El uso de RCD reduce el riesgo de descarga eléctrica. Seguridad personal Esté atento a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica / máquina. No use una herramienta eléctrica / máquina si está cansado o bajo la infl uencia del alcohol, drogas o medicamentos. Incluso un momento de falta de atención mientras se trabaja puede ocasionar lesiones personales graves. Use equipo de protección personal. Siempre use protección para los ojos. El uso de equipo de protección personal como máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos y protectores auditivos reduce el riesgo de lesiones personales graves. Evite la activación accidental del dispositivo. Asegúrese de que el interruptor eléctrico esté en la posición „apagado” antes de conectarlo a una fuente de alimentación y / o la batería, al levantar o mover la herramienta eléctrica/ máquina. Mover la herramienta eléctrica / máquina con el dedo en el interruptor de encendido o encender las herramientas eléctricas / máquinas, cuando el interruptor está en la posición „encendido” puede ocasionar lesiones graves. Antes de encender la herramienta eléctrica / máquina elimine las llaves y otros instrumentos que se han usado para ajustarlo. Una llave que queda en los elementos giratorios de la herramienta / máquina puede provocar lesiones graves. No alcances y no te apoyes demasiado. Mantenga la actitud correcta y el equilibrio todo el tiempo. Esto permitirá un con- trol más fácil sobre la herramienta eléctrica / máquina en caso de situaciones de trabajo inesperadas. Vístete apropiadamente. No use ropa suelta o joyas. Mantenga su cabello y ropa lejos de las partes móviles de la herra- mienta eléctrica / máquina. La ropa suelta, joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Si los dispositivos están diseñados para conectar la extracción de polvo o la recolección de polvo, asegúrese de que estén conectados y utilizados correctamente. El uso de extracción de polvo reduce el riesgo de peligros de polvo. No dejes que la experiencia adquirida por el uso frecuente de la herramienta / máquina causen descuido e ignorancia de las reglas de seguridad. Una acción despreocupada puede causar lesiones graves en una fracción de segundo. Uso y cuidado de la herramienta eléctrica / máquina No sobrecargue la herramienta eléctrica / máquina. Use una herramienta eléctrica / máquina adecuada para su aplicación. Una herramienta eléctrica / máquina adecuada proporcionará un trabajo mejor y más seguro si se utiliza para la carga diseñada. No use la herramienta eléctrica / máquina, si el interruptor eléctrico no habilita ni deshabilita. Una herramienta / máquina, que no se puede controlar con el interruptor de encendido es peligroso y debe repararse. Desconecte el enchufe del tomacorriente y / o retire la batería si se puede desconectar de la herramienta eléctrica / má- quina antes de ajustar, cambiar accesorios o guardar la herramienta. / máquina. Dichas medidas preventivas le permitirán evitar encender accidentalmente la herramienta eléctrica / máquina. Mantenga la herramienta fuera del alcance de los niños, no permita que las personas que no saben cómo manejar la herramienta eléctrica / máquina o no conocen estas instrucciones utilicen una herramienta eléctrica / máquina. Las herramientas eléctricas / máquinas son peligrosas en manos de usuarios no entrenados. Mantener herramientas eléctricas / máquinas y accesorios. Compruebe herramienta / máquina para verifi car desajustes o atascos de partes móviles, daños en las piezas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica/ máquina. El daño debe ser reparado antes de usar la herramienta eléctrica / máquina. Muchos accidentes son causados por herramientas mal mantenidas / máquina. Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con bordes afi lados son menos propensas a atascarse y son más fáciles de controlar durante el trabajo. Use herramientas eléctricas / máquinas, accesorios y herramientas de inserción y similares de acuerdo con estas ins- trucciones, teniendo en cuenta el tipo y las condiciones de trabajo. El uso de herramientas para trabajos distintos a los diseñados probablemente pueda crear una situación peligrosa. Los mangos y las superfi cies de agarre deben estar secos, limpios y libres de aceite y grasa. Las empuñaduras y las su- perfi cies de agarre resbaladizas no permiten un funcionamiento y monitoreo seguros de la herramienta / máquina en situaciones de peligro.88 MANUAL ORIGINAL

Reparos Repare la herramienta eléctrica / máquina solo en sitios autorizados que solo utilicen piezas de repuesto originales. Esto garantizará una seguridad de funcionamiento adecuada de la herramienta eléctrica. INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA LIJADORAS Y PULIDORAS DE DISCO La herramienta solo está diseñada para el lijado, el lijado con papel de lija, el cepillado y el corte. Lea todas las adverten- cias, instrucciones, ilustraciones y especifi caciones suministradas con la herramienta eléctrica. Si no se siguen todas las instrucciones dadas a continuación, se pueden producir descargas eléctricas, incendios y/o lesiones graves. No modifi que esta herramienta para trabajos para los que no haya sido diseñada y especifi cada por el fabricante. Dicha modifi cación dará lugar a la pérdida de control y lesiones graves. Está prohibido utilizar la herramienta como pulidora o de cualquier otra manera que no sea la descrita en el manual. Trabajar con una herramienta para los usos no previstos puede crear riesgos y provocar lesiones personales. No utilice accesorios que no hayan sido diseñados ni previstos por el fabricante. El hecho de que los accesorios puedan acoplarse a la herramienta no signifi ca que garanticen un funcionamiento seguro. La velocidad de rotación máxima de los accesorios debe ser igual o superior a la velocidad máxima de la herramienta. Los accesorios con una velocidad de rotación inferior a la de la herramienta pueden romperse en pedazos durante el funciona- miento. El diámetro exterior y el espesor de los accesorios deben estar dentro del rango de tamaño especifi cado para la herra- mienta. Los accesorios de tamaño inadecuado no se pueden proteger o manipular adecuadamente. El tamaño del orifi cio de fi jación de las ruedas, discos, bridas y otros accesorios debe coincidir con el tamaño del husillo de la herramienta. Los accesorios que no tienen el mismo tamaño que el husillo de la herramienta, vibrarán después del arranque y podrán hacer que se pierda el control de la herramienta. No utilice accesorios dañados. Antes de cada uso, examine el estado de los accesorios por presencia de astillas, grietas, abrasiones y desgaste excesivo. Si se caen los accesorios, se debe comprobar si están dañados o instalar nuevos e intactos. Después de la inspección e instalación de los accesorios, colóquese a sí mismo y a otras personas fuera del área de rotación de los accesorios y luego haga funcionar la herramienta durante un minuto a la máxima velocidad de rotación. Durante la prueba, los accesorios dañados serán destruidos. Use equipo de protección individual. Dependiendo de la aplicación, utilice protectores faciales, gafas panorámicas o de seguridad. Si es necesario, utilice máscaras antipolvo, protectores auditivos, guantes y delantales para protegerse contra pequeñas piezas de accesorios o materiales que se formen durante el trabajo. La protección ocular debe ser capaz de detener los escombros que vuelan producidos durante el funcionamiento. La máscara antipolvo debe ser capaz de fi ltrar el polvo generado durante el funcionamiento. La exposición excesiva al ruido puede causar la pérdida de audición. Mantenga una distancia segura entre el lugar de trabajo a otras personas. Las personas que entran en el área de trabajo deben usar equipos de protección individual. Las astillas producidas durante el funcionamiento o fragmentos de accesorios dañados pueden ser expulsadas de las inmediaciones del área de trabajo. Cuando realice trabajos en los que el disco pueda entrar en contacto con un cable eléctrico bajo tensión u oculto o un conducto de alimentación, sujete la máquina únicamente con mangos aislados. El disco puede estar bajo tensión cuando entra en contacto con cables bajo tensión y puede causar que partes metálicas de la herramienta se pongan bajo tensión, provo- cando una descarga eléctrica al operador de la herramienta. Coloque el conducto de alimentación lejos de los elementos giratorios de la herramienta. Si pierde el control de la her- ramienta, el cable puede ser cortado o atrapado y la mano o el brazo del operador puede ser atrapado por las partes giratorias de la máquina. Nunca coloque aparte la herramienta hasta que las piezas giratorias se hayan detenido completamente. Las piezas gira- torias pueden „agarrar” el suelo y sacar la herramienta del área de control. No arranque la herramienta mientras la transporta. El contacto accidental con piezas giratorias puede causar que la ropa quede atrapada y arrastrada, y que la herramienta entre en contacto con el cuerpo del operador. Limpie regularmente las rejillas de ventilación de la herramienta. El ventilador del motor aspira la suciedad y el polvo gene- rado durante el funcionamiento hacia el interior de la herramienta. La acumulación excesiva de partículas metálicas contenidas en el polvo aumenta el riesgo de descarga eléctrica. No trabaje con la herramienta en el entorno de materiales infl amables. Las chispas que se producen durante el funciona- miento pueden provocar un incendio. No utilice accesorios que requieran refrigeración por líquido. El agua o el refrigerante pueden causar descargas eléctricas. El tamaño de la rosca de los accesorios debe coincidir con la rosca del husillo de la lijadora. En el caso de los accesorios instalados mediante brida, el orifi cio de montaje de los accesorios debe coincidir con el tamaño de montaje de la brida. Los accesorios que no encajan en el soporte de la herramienta eléctrica causarán desequilibrio, vibración excesiva y pueden ocasionar la pérdida de control. Advertencias relacionadas con el rebote de la herramienta hacia el operador El rebote de la herramienta hacia el operador es una reacción repentina a una rueda, cinta de pulir el cepillo u otro accesorio89 MANUAL ORIGINAL

bloqueados o enclavados. Si se bloquean o enclavan, el accesorio giratorio se detiene bruscamente, lo que hace que la herra- mienta eléctrica gire en el sentido opuesto a la rotación del accesorio. Por ejemplo, si el disco abrasivo es bloqueado o enclavado por la pieza mecanizada, el borde del disco que entra en el punto de enclavamiento puede penetrar en la superfi cie del material, haciendo que el disco se escape o sea expulsado. El disco también puede escapar hacia o desde el operador, dependiendo de la dirección de movimiento de la rueda en el punto de enclavamiento. Asimismo, los discos abrasivos pueden agrietarse en estas condiciones. El rebote de la herramienta hacia el operador es el resultado de un uso incorrecto y/o de no seguir las instrucciones del manual de instrucciones. Los fenómenos pueden evitarse siguiendo las siguientes recomendaciones. Utilice un agarre fi rme y la posición correcta del cuerpo y las manos para soportar las fuerzas generadas por el rebote. Utilice siempre un mango adicional, si se suministra con la herramienta, para asegurar el máximo control durante el rebote o rotación inesperada al arrancar la herramienta. El operador puede controlar la rotación o el rebote de la herramienta si se toman las precauciones apropiadas. Nunca coloque la mano cerca de piezas de herramientas en rotación. Las partes giratorias pueden entrar en contacto con la mano durante el rebote. No se coloque en la zona hasta la cual la herramienta se moverá durante el rebote. El rebote dirigirá la herramienta en la dirección opuesta a la dirección de rotación del disco abrasivo en el punto de su enclavamiento. Preste especial atención cuando trabaje cerca de esquinas, bordes afi lados, etc. Evite dar golpes y enclavar el disco abrasivo. Al mecanizar esquinas o cantos, existe un mayor riesgo de que el disco abrasivo se enclave, provocando una pérdida de control o un rebote de la herramienta. No utilice discos con cadena cortante para trabajar la madera, discos de diamante segmentados con un espacio periféri- co entre los segmentos superior a 10 mm ni sierras dentadas. Tales discos causan rebotes frecuentes y pérdida de control de la herramienta. Advertencias sobre el lijado y corte Utilice únicamente discos adecuados para su uso con la herramienta y pantallas protectoras diseñadas para el tipo de disco determinado. Los discos para los que no se ha diseñado la herramienta no proporcionan protección adecuada ni son seguros. El disco convexo debe montarse de forma que la superfi cie de lijado no sobresalga más allá del plano de la brida de protección de la pantalla protectora. Un disco mal montado que sobresalga por encima de la pantalla protectora supone un riesgo para la seguridad durante el funcionamiento. La pantalla protectora debe estar fi rmemente sujeta a la herramienta y colocada en una posición que proporcione la máxima seguridad, de modo que el área más pequeña del disco quede expuesta hacia el operador. La pantalla ayuda a proteger al operador de fragmentos de discos rotos y evita el contacto accidental con el disco. El disco debe utilizarse según lo previsto. Por ejemplo: no use un disco para el corte. Los discos abrasivos de corte están diseñados para la carga periférica, las fuerzas laterales aplicadas al disco de corte pueden provocar su desintegración. Utilice siempre discos de sujeción no dañados, que tengan el tamaño correcto para el disco abrasivo. La sujeción correcta del disco abrasivo reduce la posibilidad de que se dañe el mismo. Los discos de sujeción del disco de corte pueden ser diferentes de los discos de sujeción del disco abrasivo. No utilice discos abrasivos desgastados de herramientas más grandes. Un disco abrasivo de mayor diámetro no es adecu- ado para una mayor velocidad de las herramientas más pequeñas y puede romperse. Si utiliza discos de doble función, utilice siempre una protección adecuada para el tipo de trabajo. El uso de la pantalla protectora incorrecta puede provocar que no se proporcione el grado de protección deseado, lo que puede provocar lesiones graves. Advertencias relacionadas con el corte No „atasque” el disco ni aplique demasiada presión. No intente cortar demasiado profundo. La excesiva tensión sobre el disco abrasivo aumenta la carga y la susceptibilidad a la torsión o al agarre del disco en la ranura cortada, lo que provoca un mayor riesgo de rebote hacia el operador o de daños en el disco. No coloque su cuerpo en la línea de corte o detrás del disco abrasivo en movimiento. Si durante el funcionamiento el disco abrasivo se aleja del cuerpo del operador, el rebote hacia él puede dirigir el disco en movimiento y la herramienta hacia el operador. Si el disco queda atrapado o si el corte se interrumpe por cualquier motivo, apague la herramienta y manténgala sin mo- vimiento hasta que la rotación del disco se detenga por completo. Nunca intente sacar el disco de corte en movimiento de la ranura, ya que esto podría resultar en un rebote hacia el operador. Busque las causas y tome las medidas adecuadas para eliminar el agarre del disco. No reanude el corte en el material. Deje que el disco alcance su velocidad nominal y solo introdúzcalo con cuidado en la ranura de corte. El disco puede ser enclavado, sacado o rebotado hacia el operador si el corte se reanuda en el material. Apoye paneles y otros materiales de gran tamaño para minimizar el riesgo de enclavamiento y rebote hacia el operador. Los materiales de gran tamaño tienden a doblarse por su propio peso. Los apoyos deben colocarse bajo el material cerca de la línea de corte y cerca del borde del material, a ambos lados de la línea de corte. Tenga especial cuidado al hacer cortes en las paredes y otras superfi cies desconocidas. Un disco saliente puede cortar los90 MANUAL ORIGINAL

conductos de gas, cables eléctricos u otros objetos que puedan causar un rebote hacia el operador. No intente cortar en arco. La sobrecarga del disco aumenta su carga y la susceptibilidad a la torsión o atascamiento en la ranura del corte y la probabilidad de rebote hacia el operador o ruptura del disco, lo que puede provocar lesiones graves. Advertencias sobre el lijado con papel de lija Utilice papel de lija del tamaño correcto. Al seleccionar un disco abrasivo, es necesario seguir las recomendaciones del fabricante. El papel de lija que sobresale signifi cativamente más allá del disco abrasivo puede causar lesiones y también aumentar el riesgo de enclavamiento, desgarro o rebote hacia el operador. Advertencias relacionadas con el trabajo realizado con un cepillo de alambre Tenga cuidado, ya que las astillas de alambre también son expulsadas del cepillo durante el funcionamiento normal. No sobrecargue los alambres aplicando demasiada fuerza al cepillo. Los alambres pueden perforar fácilmente la ropa ligera y/o la piel. Si se recomienda el uso de cubiertas durante el trabajo con un cepillo de alambre, debe evitarse todo contacto entre el cepillo y la cubierta. El cepillo de alambre puede aumentar su diámetro bajo carga y fuerza centrífuga. Advertencias relacionadas con el pulido No permita que alguna parte suelta del disco de pulido o del cable de sujeción gire libremente. Las cuerdas sueltas y giratorias pueden enredarse en los dedos o quedar atrapadas por la pieza mecanizada.

INSTALACIÓN DE LOS COMPONENTES

Instalación de la protección del disco abrasivo Coloque la protección del disco en la parte cilíndrica del armazón alrededor del huso y usando un tornillo o sujetador de la pro- tección fíjela para que la protección quede instalada derecho y de una manera segura. Fije la protección del disco abrasivo de tal manera que la sección no protegida del disco quede lo más lejos posible de la mano del usuario de la rectifi cadora. ¡No use jamás la rectifi cadora sin la protección del disco correctamente instalada! Con la rectifi cadora se suministra una protección que garantiza seguridad durante los trabajos de rectifi car con discos abrasivos y discos con lija, así como algunos cepillos de alambre. El disco, una vez instalado en el huso, no puede salir fuera del borde lateral de la protección. En el caso de realizar otros trabajos permitidos es menester comunicarse con el fabricante para conseguir una protección para el tipo de trabajo indicado. Si se utiliza un protector de tipo A (para el corte) para lijar la superfi cie lateral, el protector puede interferir con la pieza de trabajo causando un mal control de la herramienta. Cuando se utiliza un protector de tipo B (para lijar) para cortar con una muela, el riesgo de exposición a chispas y partículas aumenta, así como a partes del disco si se rompe. Cuando se utiliza un protector de tipo A (para el corte), tipo B (para lijar) o tipo C (combinado) para cortar o lijar la superfi cie lateral de hormigón o piedra, el riesgo de exposición al polvo y la pérdida de control debido al rebote hacia el operador aumenta. Cuando se utiliza un protector de tipo A (para el corte), tipo B (para lijar) o tipo C (combinado) con un cepillo de alambre en forma de disco de un espesor que hará que el cepillo sobresalga más allá del collar del protector, puede hacer que los alambres agarren el protector, lo que hará que los alambres se rompan. Instalación del mango adicional En el caso de que sea necesario, instale el mango, fi jándolo en el cabezal de la herramienta.

TRABAJO CON DISCOS ABRASIVOS

¡ATENCIÓN! Instalación discos abrasivos puede ser realizada solamente con la herramienta desconectada. ¡Saque la clavija del cable de la rectifi cadora del enchufe! Instalación de discos abrasivos Desconecte la herramienta. ¡Saque la clavija del cable de la rectifi cadora del enchufe! Durante la instalación es menester recordar que los bordes A (IV) en la parte inferior del mandril del huso y de los discos de instalación se cubran. Coloque el disco de instalación en el huso. Coloque el disco abrasivo en el huso y en el disco de instalación superior. Fije el disco de instalación en el huso. Presione el bloqueo del huso y apriete el disco de instalación inferior con una llave, y luego libere el botón de bloqueo. Ponga la clavija del cable eléctrico de la herramienta en el enchufe, encienda la rectifi cadora y observe su funcionamiento si ninguna carga por aproximadamente 1 minuto. ¡Saque la clavija del cable de la rectifi cadora del enchufe y cheque la instalación de los discos!91 MANUAL ORIGINAL

Posición de los discos de instalación Recuerde que los discos en el lugar de su instalación pueden tener un grosor distinto. Dependiendo de los discos abrasivos que usen: fi nos (grosor hasta 3.2 mm) o gruesos (grosor que exceda 3.2 mm) la posición de los discos de instalación (III) es distinto. Desinstalación de los discos abrasivos Apague la rectifi cadora y saque la clavija del cable eléctrico del enchufe. Presione el bloqueo del huso y afl oje el disco de instalación inferior usando la llavea para la instalación, y luego saque el disco abrasivo del huso. Limpie el huso y los discos de instalación de polvo y otra contaminación generada durante el trabajo. Tipos de discos abrasivos Se puede utilizar cualquier muela reforzada con trenzado, diseñada para su uso con lijadoras angulares con una velocidad peri- férica admisible de al menos 80 m/s y los diámetros de montaje y exterior defi nidos en la tabla con los datos técnicos. Si el disco abrasivo está provisto de un orifi cio no roscado, utilice bridas de montaje para montarlo. También es posible montar discos con el diámetro exterior especifi cado en la tabla con los datos técnicos, equipadas con orifi cio roscado M14. En este caso, no utilice las bridas de sujeción y atornille el disco directamente en el husillo bloqueándolo con el botón y apretando el disco de forma fi rme y segura con una llave (no suministrada con la lijadora). En el caso de los discos que permiten el montaje del disco de papel de lija con velcro, utilice únicamente discos de papel de lija del diámetro especifi cado en la tabla con los datos técnicos. Los discos deben colocarse concéntricamente en el disco. El borde del disco no debe sobresalir el disco. También es posible utilizar discos abrasivos de diamante de las dimensiones especifi cadas en la tabla de datos técnicos para el corte y el rectifi cado en seco. La instalación debe realizarse de la misma manera que para los discos abrasivos. Si se utilizan discos de diamante segmentados, la distancia entre los segmentos no será superior a 10 mm, medida en la periferia del disco, y los segmentos tendrán un ángulo de abrasión negativo. Para el mecanizado de metales, se recomienda utilizar discos abrasivos fabricados con materiales destinados al mecanizado del tipo de metal en cuestión. Consulte la documentación suministrada con el disco abrasivo. Cuando se trabaja con materiales cerámicos, se pueden utilizar discos abrasivos diseñados para el trabajo en piedra o discos de diamante diseñadas para el trabajo en seco. Se recomiendan los cepillos de alambre y los discos con papel de lija para eliminar las capas de pintura antiguas de las piezas metálicas. Está prohibido modifi car el orifi cio de sujeción o el husillo o utilizar anillos de reducción para adaptar el diámetro del orifi cio de sujeción al diámetro del husillo. Está prohibido utilizar discos abrasivos con un diámetro de sujeción distinto al especifi cado en la tabla con los datos técnicos. Se prohíbe el uso de discos con cadena de corte o sierras circulares, ya que aumentan el riesgo de que la herramienta rebote hacia el operario. ¡Atención! Se prohíbe el uso de discos distintos a los aprobados en este manual. Incluso si se pueden montar en el husillo de la lijadora. Los discos inadecuados pueden no soportar las cargas generadas al utilizar una lijadora angular. Los discos abrasivos dañados y desintegrados suponen un riesgo de lesiones personales graves o de muerte.

USO DE LA RECTIFICADORAI

¡Saque la clavija del enchufe! Antes de comenzar el trabajo con la herramienta es menester asegurarse que el armazón y el cable con la clavija no están estropeados. ¡Si se detecta cualquier daño, se prohíbe conectar la rectifi cadora al corriente! Instale la protección del disco abrasivo y el mango. ¡No use nunca la rectifi cadora sin la protección del disco abrasivo instalada! Seleccione según el trabajo por realizarse el tipo adecuado de disco abrasivo e instale el disco en el huso de la rectifi cadora. El material por procesarse debe instalarse de una manera adecuada para que no se mueva durante el procesamiento, por ejem- plo usando un yunque o sujetadores. El disco de la rectifi cadora gira a una velocidad alta y una instalación incorrecta del material procesado puede causar que se mueva inesperadamente durante el trabajo, lo cual incrementa el riesgo de lesiones graves. En el caso de cortar, es menester apoyar el material cortado de ambos lados del corte, pero de tal manera que durante el trabajo no cause bloqueo del disco de cortar. Los soportes es menester posicionar cerca del borde del material cortado y cerca de la línea de cortar. Use protecciones de la vista y del oído, así como guantes de protección. Asegúrese que el interruptor está en la posición de „apagado - 0”. Luego ponga la clavija del cable eléctrico de la rectifi cadora en el enchufe. Adopte una posición adecuada que garantice el equilibrio y encienda la rectifi cadora con el interruptor. Si el interruptor está en la pared superior o lateral del armazón de la rectifi cadora, entonces para encenderla, es menester pre- sionar el interruptor en su parte trasera, y luego, sin liberar la presión, moverlo adelante hacia el símbolo „I”. El interruptor tiene un enganche que permite bloquearlo en ésta posición, lo cual facilita un trabajo largo. Para apagar la rectifi cadora, es menester presionar el interruptor en su parte trasera y dejar que se retracte.92 MANUAL ORIGINAL

Si la rectifi cadora tiene un interruptor en la parte inferior del mango, es menester presionarlo y mantener el botón de bloqueo, y luego presionar el interruptor. Mantenga el interruptor presionado durante el trabajo, pero no es necesario mantener el botón de bloqueo presionado. Libere el interruptor para apagar la rectifi cadora. Tal interruptor no permite bloquearlo durante el tiempo de trabajo. Empiece el trabajo, poniendo la superfi cie adecuada del disco en el material por procesarse: - en el caso de discos abrasivos para rectifi car es menester hacerlo con la superfi cie lateral y/o frontal, - en el caso de discos abrasivos de hoja, es menester hacerlo con la superfi cie lateral, para que las hojas se muevan de una forma paralela al material procesado, - en el caso de discos con velcro que permita conectar lija, es menester realizar el trabajo con la superfi cie lateral, - en el caso de cepillos de alambre, es menester realizar el procesamiento con las puntas de los alambres, y no con su superfi cie lateral, - en el caso de discos de cortar, es menester cortar con la superfi cie frontal, no se debe rectifi car con la superfi cie frontal de discos para cortar. Durante el trabajo de rectifi car con la superfi cie lateral, es menester mantener la rectifi cadora en un ángulo que no exceda 30° en relación a la superfi cie procesada (V). Mueva la rectifi cadora con movimientos fl uidos hacia sí y en dirección contraria. Durante el trabajo de cortar, el disco debe estar en un ángulo recto en relación con la superfi cie cortada. No se debe cortar con otro ángulo. Se prohíbe cambiar el ángulo del disco de cortar con relación al material procesado durante el mismo corte. Es menester realizar la tarea de cortar sólo en la línea recta. En el caso de no seguir las recomendaciones arriba mencionadas se incrementa el riesgo de bloquearse el disco de cortar en el material procesado, lo cual puede causar rebotes de la herramienta hacia el operador, o de la fragmentación del disco. Durante el corte, es menester mover la rectifi cadora en la dirección de la rotación del disco (VI). Durante el trabajo con la rectifi cadora no se debe ejercer una presión excesiva sobre el material procesado o realizar movimien- tos bruscos, para que el disco abrasivo no se bloquee y no se rompa. Queda prohibido sobrecargar la rectifi cadora, la temperatura de las superfi cies externas no debe nunca exceder 60

Una vez terminado el trabajo, apague la rectifi cadora, saque la clavija del cable de la rectifi cadora del enchufe e revísela. ¡Atención! El disco puede seguir girando por un tiempo una vez apagada la rectifi cadora. Antes de comenzar la inspección, es menester esperar hasta que el disco se enfríe. Durante el trabajo tanto el disco como el material procesado se pueden calentar hasta temperaturas altas. Control de velocidad / rotaciones El producto tiene la capacidad de ajustar la velocidad de rotación. El ajuste se realiza por medio de una perilla. Cuanto menor sea el ajuste del dial, menor será la velocidad. La velocidad más baja se debe utilizar cuando se utiliza el producto para la mo- lienda con cepillos de alambre o molienda con papel de lija. Al reducir la velocidad, se reduce el calentamiento de los discos y del material en sí, y se reduce la cantidad de polvo generado durante la operación. Sin embargo, debe recordarse que debido a las soluciones de diseño, cuanto mayor es la velocidad de rotación, mejor es la refrigeración del producto. Cuando se trabaja a velocidad reducida, se deben usar descansos más frecuentes para enfriar el producto. ¡Recuerde! Durante el trabajo con la rectifi cadora angular: Use siempre protección de la vista. No use discos abrasivos cuya velocidad circunferencial de rotación máxima aceptable es menor que 80 m/s. No use discos abrasivos cuya velocidad circunferencial de rotación máxima es menor que la velocidad de rotación de la rectifi cadora. El valor declarado total de vibración ha sido medido por con un método estándar y puede usarse para comparar herramientas entre sí. El valor declarado total de vibración puede usarse en la evaluación preliminar de la exposición. ¡Atención! Emisión de vibraciones durante el trabajo con la herramienta puede ser diferente que el valor declarado, dependiendo del uso de la herramienta. ¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, y que se basen en la evaluación de la exposición bajo condiciones reales del uso (incluyendo todas las etapas del ciclo de trabajo, como por ejemplo el tiempo cuando la herramienta está apagada o esté trabajando al ralentí, y el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléc- trico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.93
