MANUALE UTENTE YT82101 Yato

3. protezione del disco abrasivo

5. bloccaggio del mandrino

7. cavo di rete con spina

8. chiave per montare il disco abrasivo

12. pomello di regolazione dei giri

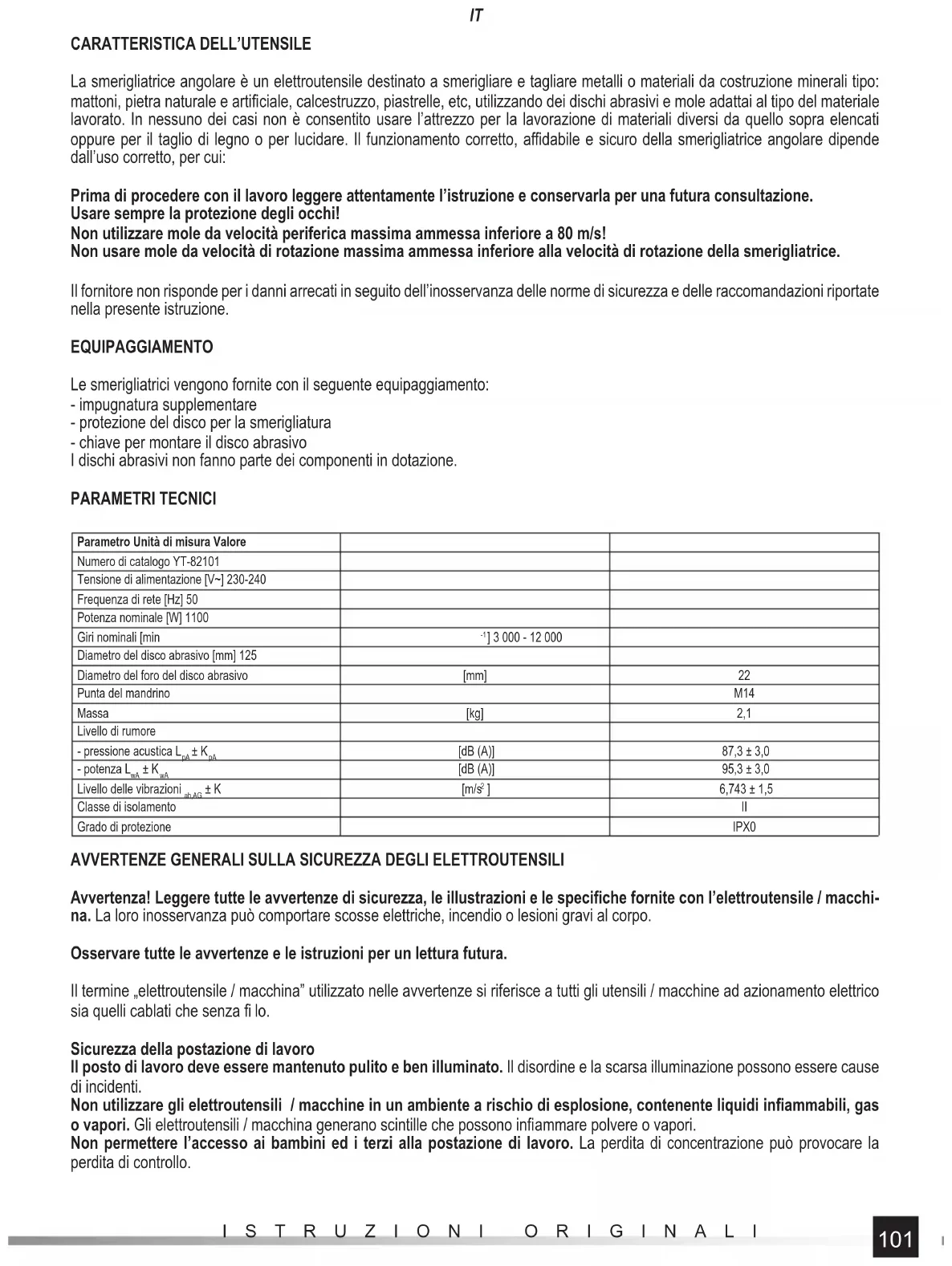

La smerigliatrice angolare è un elettroutensile destinato a smerigliare e tagliare metalli o materiali da costruzione minerali tipo: mattoni, pietra naturale e artifi ciale, calcestruzzo, piastrelle, etc, utilizzando dei dischi abrasivi e mole adattai al tipo del materiale lavorato. In nessuno dei casi non è consentito usare l’attrezzo per la lavorazione di materiali diversi da quello sopra elencati oppure per il taglio di legno o per lucidare. Il funzionamento corretto, affi dabile e sicuro della smerigliatrice angolare dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Usare sempre la protezione degli occhi! Non utilizzare mole da velocità periferica massima ammessa inferiore a 80 m/s! Non usare mole da velocità di rotazione massima ammessa inferiore alla velocità di rotazione della smerigliatrice. Il fornitore non risponde per i danni arrecati in seguito dell’inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. EQUIPAGGIAMENTO Le smerigliatrici vengono fornite con il seguente equipaggiamento: - impugnatura supplementare - protezione del disco per la smerigliatura - chiave per montare il disco abrasivo I dischi abrasivi non fanno parte dei componenti in dotazione. PARAMETRI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-82101 Tensione di alimentazione [V~] 230-240 Frequenza di rete [Hz] 50 Potenza nominale [W] 1100 Giri nominali [min

] 3 000 - 12 000 Diametro del disco abrasivo [mm] 125 Diametro del foro del disco abrasivo [mm] 22 Punta del mandrino M14 Massa [kg] 2,1 Livello di rumore - pressione acustica L

[dB (A)] 95,3 ± 3,0 Livello delle vibrazioni ah,AG ± K [m/s

] 6,743 ± 1,5 Classe di isolamento II Grado di protezione IPX0

AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI

Avvertenza! Leggere tutte le avvertenze di sicurezza, le illustrazioni e le specifi che fornite con l’elettroutensile / macchi- na. La loro inosservanza può comportare scosse elettriche, incendio o lesioni gravi al corpo. Osservare tutte le avvertenze e le istruzioni per un lettura futura. Il termine „elettroutensile / macchina” utilizzato nelle avvertenze si riferisce a tutti gli utensili / macchine ad azionamento elettrico sia quelli cablati che senza fi lo. Sicurezza della postazione di lavoro Il posto di lavoro deve essere mantenuto pulito e ben illuminato. Il disordine e la scarsa illuminazione possono essere cause di incidenti. Non utilizzare gli elettroutensili / macchine in un ambiente a rischio di esplosione, contenente liquidi infi ammabili, gas o vapori. Gli elettroutensili / macchina generano scintille che possono infi ammare polvere o vapori. Non permettere l’accesso ai bambini ed i terzi alla postazione di lavoro. La perdita di concentrazione può provocare la perdita di controllo.102

ISTRUZIONI ORIGINALI Sicurezza elettrica La spina del cavo elettrico deve essere adatta alla presa di rete. Non modifi care la spina in qualsiasi modo. Non utiliz- zare nessun tipo di adattatori con elettroutensili messe / macchine a terra. Una spina non sottoposta alle modifi che riduce il rischio di scosse elettriche. Evitare il contatto con superfi ci messe a terra tipo tubi, termosifoni e frigoriferi. La messa a terra del corpo aumenta il rischio di scosse elettriche. Non esporre gli elettroutensili / macchine a contatto con le precipitazioni atmosferiche o l’umidità. L’acqua e l’umidità che penetra all’interno dell’elettroutensile / macchina aumenta il rischio di scosse elettriche. Non sovraccaricare il cavo di alimentazione. Non utilizzare il cavo di alimentazione per portare, collegare e scollegare la spina dalla presa di rete. Evitare il contatto del cavo di alimentazione con il calore, olio, spigoli vivi e parti in movimento. I danneggiamenti al cavo di alimentazione o il suo attorcigliamento aumentano il rischio di scosse elettriche. Lavorando fuori dagli spazi chiusi, è necessario utilizzare le prolunghe adatte all’utilizzo fuori degli spazi chiusi. L’uso di una prolunga adatta all’uso esterno riduce il rischio di scosse elettriche. Se è inevitabile l’uso di un elettroutensile o di / macchine in un ambiente umido, utilizzare un dispositivo di protezione da correnti di guasto (RCD) come protezione dall’alimentazione. L’uso di un RCD riduce il rischio di scosse elettriche. Sicurezza personale Restare attenti, prestare attenzione a ciò che si sta facendo e usare il buon senso quando si utilizza l’elettroutensile / macchina. Non utilizzare l’elettroutensile / macchina quando si è stanchi o sotto l’eff etto di droghe, alcool o farmaci. Anche un momento di disattenzione sul posto di lavoro può causare gravi lesioni personali Usare i dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L’uso di dispositivi di protezio- ne individuale come maschere antipolvere, calzature di sicurezza antiscivolo, caschi e dispositivi di protezione dell’udito riduce il rischio di gravi lesioni personali. Evitare l’avviamento accidentale. Assicurarsi che l’interruttore elettrico sia in posizione “disinserito” prima di collegare l’alimentazione e/o la batteria, sollevare o spostare l’apparecchiatura. Spostando l’utensile/la macchina con il dito sull’inter- ruttore o accendendo l’utensile/la macchina quando l’interruttore è in posizione „on” si possono causare lesioni gravi. Prima di accendere l’elettroutensile / macchina, rimuovere tutte le chiavi e gli altri utensili utilizzati per regolare l’elettrou- tensile stesso. Una chiave lasciata sulle parti rotanti dell’utensile/macchina può causare lesioni gravi. Non sporgetevi troppo e non appoggiatevi troppo. Mantenere sempre una buona postura e un buon equilibrio. In questo modo sarà più facile controllare l’elettroutensile / macchina in caso di situazioni operative impreviste. Vestire correttamente. Non indossare gioielli e abbigliamento largo. Tenere i capelli e gli indumenti lontani dalle parti in movimento dell’elettroutensile / macchina. Gli indumenti larghi, i gioielli o i capelli lunghi possono rimanere impigliati nelle parti in movimento. Se l’apparecchiatura è progettata per essere collegata a un sistema di aspirazione o raccolta polvere, assicurarsi che sia collegata e utilizzata correttamente. L’uso dell’aspirazione della polvere riduce il rischio di pericoli legati alla polvere. Non lasciare che l’esperienza acquisita con l’uso frequente dell’utensile/macchina provochi disattenzione e disprezzo per la sicu- rezza. Un funzionamento spensierato può causare gravi lesioni in un secondo. Uso e cura dell’elettroutensile e della macchina Non sovraccaricare l’elettroutensile / macchina. Utilizzare l’apparecchiatura/ macchina più adatta alla propria applica- zione. L’elettroutensile o la macchina giusti garantiscono un funzionamento migliore e più sicuro quando vengono utilizzati per il carico progettato. Non utilizzare l’apparecchiatura / macchina se l’interruttore di alimentazione non lo accende e lo spegne. Lo strumento / macchina che non può essere controllato con l’interruttore è pericoloso e deve essere trasmesso alla riparazione. Scollegare la spina dalla presa di corrente e/o la batteria se è staccabile dall’utensile/macchina prima di regolare, sostituire gli accessori o riporre l’utensile/macchina. Tali misure preventive eviteranno l’accensione accidentale dell’elettroutensile / macchina. Tenere l’utensile fuori dalla portata dei bambini, evitare che persone che non hanno familiarità con l’apparecchio / macchina o con queste istruzioni per l’uso lo facciano. Gli elettroutensili / macchine sono pericolosi nelle mani di utenti non addestrati. Manutenzione di elettroutensili / macchine e accessori. Controllare che l’elettroutensile / macchina non presenti disalli- neamenti o inceppamenti delle parti mobili, danni alle parti o qualsiasi altra condizione che possa infl uire sul funziona- mento dell’elettroutensile / macchina. I danni devono essere riparati prima dell’uso dell’elettroutensile / macchina. Molti incidenti sono causati da utensili / macchine sottoposti a manutenzione impropria. Gli utensili taglienti devono essere tenuti puliti e affi lati. Gli utensili da taglio con spigoli vivi sottoposti a corretta manutenzio- ne sono meno soggetti a inceppamenti e più facili da controllare durante il funzionamento. Utilizzare elettroutensili / macchine, accessori e inserire utensili, ecc. in base alle presenti istruzioni, tenendo conto del tipo di lavoro e delle condizioni di funzionamento. L’uso di utensili per lavori diversi da quelli specifi cati può provocare situazioni di pericolo. Mantenere le impugnature e le superfi ci di presa asciutte, pulite e prive di oli e grassi. Le impugnature scivolose e le super- fi ci di presa non consentono un funzionamento e un monitoraggio sicuri dell’utensile/macchina in situazioni pericolose.103

ISTRUZIONI ORIGINALI Riparazioni Riparare l’elettroutensile / macchina solo presso le offi cine autorizzate, utilizzando solo ricambi originali. In tal modo verrà garantita la sicurezza di lavoro con l’elettroutensile. ULTERIORI AVVERTIMENTI DI SICUREZZA PER SMERIGLIATRICI E LUCIDATRICI A DISCO L’utensile è destinato esclusivamente alla levigatura, alla levigatura con carta abrasiva, alla spazzolatura con fi lo metal- lico e al taglio. Leggere tutte le avvertenze, le istruzioni, le illustrazioni e le specifi che fornite con l’apparecchiatura. La mancata osservanza di tutte le istruzioni riportate di seguito può provocare scosse elettriche, incendi e/o lesioni gravi. Non modifi care questo utensile per le applicazioni diverse dall’uso previsto e specifi cato dal produttore. Tale modifi ca comporterà la perdita di controllo e gravi lesioni. È vietato utilizzare l’utensile come lucidatrice o in modo diverso da quanto descritto nel manuale. L’uso non previsto dell’utensile può causare rischi e lesioni. Non utilizzare accessori che non sono stati progettati e destinati dal produttore. Il fatto che gli accessori possano essere montati sull’utensile non signifi ca che essi garantiscano un funzionamento sicuro. La velocità massima di rotazione degli accessori deve essere uguale o superiore alla velocità massima di rotazione dell’utensile. Gli accessori aventi una velocità di rotazione inferiore a quella dell’utensile possono andare a pezzi durante il lavoro. Il diametro esterno e lo spessore degli accessori devono rientrare nell’intervallo delle dimensioni specifi cate per l’uten- sile. Gli accessori non correttamente dimensionati non possono essere adeguatamente schermati o maneggiati. La dimensione dei fori di fi ssaggio delle ruote, dei dischi, delle fl ange e degli altri accessori deve corrispondere alla dimensione del mandrino dell’utensile. Gli accessori, in cui la dimensione del foro di fi ssaggio non corrisponde a quello del mandrino dell’utensile, vibrano dopo l’uso e possono causare la perdita di controllo dell’utensile. Non utilizzare accessori danneggiati. Prima di ogni utilizzo controllare lo stato degli accessori per verifi care la presenza di schegge, crepe, abrasioni e usura eccessiva. In caso di caduta di accessori, controllare che non siano danneggiati oppure installare nuovi accessori non danneggiati. Dopo l’ispezione e l’installazione degli accessori, prendere posizio- ne e collocare le altre persone al di fuori dell’area di rotazione degli accessori e far girare l’utensile per un minuto alla massima velocità di rotazione. Gli accessori danneggiati saranno distrutti durante la prova. Utilizzare i dispositivi di protezione individuale. Indossare schermi facciali, occhiali di protezione o occhiali di sicurezza a seconda dell’utilizzo dell’utensile. Se necessario, utilizzare maschere antipolvere, protezioni dell’udito, guanti e grem- biuli per proteggersi da piccole parti di accessori o di materiali prodotti durante il lavoro. La protezione degli occhi deve essere in grado di proteggere contro la proiezione di frammenti prodotti durante il lavoro. La maschera antipolvere deve essere in grado di fi ltrare la polvere generata durante il lavoro. Un’eccessiva esposizione al rumore può causare la perdita dell’udito. Mantenere una distanza di sicurezza tra il luogo di lavoro e le altre persone presenti. Le persone che entrano nell’area di lavoro, devono indossare i dispositivi di protezione individuale. Le schegge prodotte durante il lavoro o i frammenti di accessori danneggiati possono fuoriuscire dalle immediate vicinanze dell’area di lavoro. Quando si eseguono lavori in cui il platorello può venire a contatto con un fi lo elettrico o un cavo di alimentazione na- scosto e sotto tensione, tenere la levigatrice solo con impugnature isolate. Se esposto a un cavo sotto tensione, il platorello può causare la messa in tensione di parti metalliche dell’utensile, con conseguenti scosse elettriche per l’operatore dell’utensile. Posizionare il cavo di alimentazione lontano dagli elementi rotanti dell’utensile. Se si perde il controllo dell’utensile, il cavo può essere tagliato o impigliato e la mano o il braccio del operatore possono essere intrappolati nelle parti rotanti della macchina. Non riporre mai l’utensile, fi nché le parti rotanti non siano completamente ferme. Le parti rotanti possono “aff errare” la superfi cie e provocare la perdita del controllo dell’attrezzo. Non far girare l’utensile mentre viene spostato. Il contatto accidentale con le parti rotanti può causare l’impigliamento e l’in- trappolamento degli indumenti e portare l’attrezzo a contatto con il corpo dell’operatore. Pulire regolarmente i fori di ventilazione dell’utensile. La ventola del motore aspira all’interno dell’utensile la polvere generata durante il funzionamento. Un eccessivo accumulo di particelle metalliche contenute nella polvere aumenta il rischio di scosse elettriche. Non utilizzare l’utensile in prossimità di materiali infi ammabili. Le scintille generate durante il funzionamento possono pro- vocare incendi. Non utilizzare accessori che richiedono il raff reddamento a liquido. L’acqua o il refrigerante possono causare scosse elettriche. La dimensione della fi lettatura degli accessori deve corrispondere alla fi lettatura del mandrino della smerigliatrice. In caso di accessori installati mediante fl ange, il foro di montaggio degli accessori deve corrispondere alle dimensioni della fl angia di fi ssaggio. Gli accessori che non sono adatti al supporto dell’elettroutensile, causano squilibrio, vibrazioni eccessive e possono provocare la perdita di controllo. Avvertenze relative al contraccolpo dell’utensile verso l’operatore Il contraccolpo dell’utensile verso l’operatore è una reazione improvvisa al blocco o alla chiusura del disco rotante, del nastro per lucidatura, della spazzola o di un altro accessorio. Il blocco o la chiusura provocano un arresto improvviso dell’accessorio rotante, con conseguente rotazione dell’elettroutensile nella direzione opposta alla rotazione dell’accessorio stesso.104

ISTRUZIONI ORIGINALI Ad esempio, se il platorello è bloccato o vincolato dal pezzo lavorato, il bordo del platorello che entra nel punto di bloccaggio, può penetrare nella superfi cie del materiale causando la fuoriuscita o l’espulsione del platorello. Il platorello può anche fuoriuscire verso l’operatore o dall’operatore, a seconda della direzione di movimento della mola nel punto di bloccaggio. In queste circostanze i dischi possono anche rompersi. Il contraccolpo dell’utensile verso l’operatore è dovuto ad un uso improprio e/o alla mancata osservanza delle istruzioni contenute nel manuale d’uso. Questo fenomeno può essere evitato seguendo le istruzioni riportate qui di seguito. Utilizzare una presa salda ed assumere una corretta posizione del corpo e delle mani per resistere alle forze generate durante il contraccolpo. Utilizzare sempre un’impugnatura supplementare, se fornita con l’utensile, per garantire il mas- simo controllo durante il contraccolpo o la rotazione inattesa mentre l’utensile viene avviato. L’operatore è in grado di controllare la rotazione o il contraccolpo dell’utensile se adotta le opportune misure di precauzione. Non avvicinare mai la mano agli elementi rotanti dell’utensile. Durante il contraccolpo le parti rotanti possono venire a con- tatto con la mano. Non posizionarsi nell’area in cui l’utensile si muoverà durante il contraccolpo. Il contraccolpo punterà l’utensile nella dire- zione opposta alla direzione di rotazione del disco, dove è stata inceppata. Prestare particolare attenzione quando si lavora in prossimità di angoli, spigoli vivi ecc. Evitare la manomissione e l’inceppamento del disco. Durante la lavorazione di angoli o spigoli vivi aumenta il rischio di inceppamento del disco con con- seguente perdita di controllo o contraccolpo dell’utensile. Non utilizzare dischi con catene da taglio per la lavorazione del legno, dischi diamantati segmentati con uno spazio pe- riferico tra i segmenti superiore a 10 mm o seghe dentate. Tali dischi causano frequenti contraccolpi e la perdita di controllo dell’utensile. Avvertenze relative alla levigatura e al taglio Utilizzare esclusivamente i platorelli adatti al lavoro con l’utensile e le protezioni progettate per il tipo di platorello specifi co. I platorelii per i quali l’attrezzo non è stato progettato, non possono essere correttamente schermati e non sono sicuri. Il platorello con superfi cie convessa deve essere montato in modo che la sua superfi cie di smerigliatura non sporga oltre il piano della fl angia di protezione dello schermo. Il platorello installato in modo errato, che sporge al di sopra dello schermo, costituisce un rischio per la sicurezza durante il funzionamento. Lo schermo deve essere saldamente fi ssato all’utensile e posizionato per assicurare la massima sicurezza in modo che possibilmente una minima superfi cie del disco sia esposta all’operatore. Questo schermo aiuta a proteggere l’operatore da frammenti di disco rotti e previene il contatto accidentale con il disco. Il disco deve essere utilizzato per le fi nalità previste. Ad esempio, non smerigliare con un disco da taglio. Le mole da taglio sono progettate per essere utilizzate per il carico periferico e le forze laterali applicate ad esse possono provocarne la disintegrazione. Utilizzare sempre platorelli non danneggiati e di dimensione corretta idonea alla mola. Il corretto serraggio dei platorelli riduce la possibilità di danneggiare la mola. I platorelli per mole da taglio possono essere diversi dai platorelli per mole di sme- rigliatura. Non utilizzare mole usurate provenienti da utensili più grandi. La mola da taglio con un diametro maggiore non è adatto a una maggiore velocità di rotazione di utensili più piccoli e può rompersi. Se si utilizzano mole a doppio uso, utilizzare sempre una protezione adatta al tipo di lavoro. L’uso della protezione sbagliata può causare la mancata protezione desiderata, il che può portare a lesioni gravi. Avvertenze relative al taglio Non “inceppare” il disco e non esercitare troppa pressione. Non cercare di tagliare troppo in profondità. Un’eccessiva tensione del disco aumenta il carico e la suscettibilità alla torsione o all’intrappolamento del disco nella scanalatura che viene tracciata, il che aumenta il rischio di contraccolpo in direzione dell’operatore o di danni al disco. Non posizionare il corpo nella linea di taglio o dietro il disco rotante. Se, durante il funzionamento, il disco si allontana dal corpo dell’operatore, il contraccolpo in direzione dell’operatore può dirigere il disco rotante e l’utensile verso l’operatore. Se il disco è stato intrappolato o se il taglio è interrotto per qualsiasi motivo, spegnere l’utensile e tenerlo fermo, fi nché la rotazione del disco non si arresta completamente. Non tentare mai di far uscire il disco di taglio rotante dalla scanalatura, in quanto ciò potrebbe causare il contraccolpo in direzione dell’operatore. È necessario trovarne le cause e prendere le misure appropriate per escludere il rischio di intrappolamento del disco. Non riprendere il taglio nel materiale. Lasciare che il disco raggiunga la sua velocità nominale e solo dopo inserirlo con cautela nella scanalatura. Il disco può essere vincolato, rimosso o rimbalzato verso l’operatore se il taglio viene ripreso nel materiale. Sostenere pannelli ed altri materiali sovradimensionati per ridurre al minimo il rischio di bloccaggio e di rimbalzo verso l’operatore. I materiali sovradimensionati tendono a piegarsi sotto il proprio peso. I supporti devono essere posizionati sotto il materiale, vicino alla linea di taglio e vicino al bordo del materiale, su entrambi i lati della linea di taglio. Prestare particolare attenzione quando si eseguono tagli profondi in pareti e in altre superfi ci sconosciute. Un disco sporgente può tagliare tubi del gas, cavi elettrici o altri oggetti che possono causare un contraccolpo in direzione dell’operatore. Non tentare di tagliare con l’arco. Il sovraccarico della mola ne aumenta il carico e la suscettibilità alla torsione o all’inceppa- mento nella fessura del taglio e la probabilità di rimbalzo verso l’operatore o la rottura della mola, il che può portare a gravi lesioni.105

ISTRUZIONI ORIGINALI Avvertenze relative alla carta abrasiva per carteggiatura Utilizzare carta abrasiva delle dimensioni corrette. Nella scelta di un platorello si deve tener conto delle indicazioni del produttore. La carta abrasiva che sporge notevolmente oltre il platorello, può causare lesioni e aumentare il rischio di inceppa- mento, strappo o contraccolpo verso l’operatore. Avvertenze relative all’uso della spazzola metallica Fare attenzione, poiché anche le schegge di fi lo metallico vengono espulse dalla spazzola durante il normale funziona- mento. Non sovraccaricare i fi li applicando troppa forza alla spazzola. I fi li possono facilmente perforare indumenti leggeri e/o la pelle. Se si raccomanda l’uso di schermi di protezione durante il funzionamento con una spazzola metallica, si deve evitare qualsiasi contatto tra la spazzola e lo schermo. La spazzola metallica può aumentare il suo diametro sotto l’eff etto del carico e della forza centrifuga. Avvertenze relative alla lucidatura Non lasciar girare liberamente qualsiasi parte sciolta del disco di lucidatura o del cavo di fi ssaggio. I cavi allentati e rotanti possono impigliarsi nelle dita o essere catturate dal pezzo da lavorare.

MONTAGGIO DEGLI ACCESSORI

Montaggio della protezione del disco abrasivo Per eff ettuare questa operazione, è necessario applicare la protezione del disco sulla parte cilindrica del corpo attorno al mandrino e utilizzando viti o morsetto del anello di fi ssaggio della protezione, fi ssarla in modo tale che risulti montata in maniera dritta, ferma e sicura. Posizionare la protezione del disco abrasivo in modo tale che la parte del disco non coperta si trovi possibilmente il più lontano dalla mano dell’utilizzatore della smerigliatrice. Non usare mai la smerigliatrice senza la protezione del disco abrasivo installata! Assieme alla smerigliatrice viene fornita una protezione che permette di garantire una protezione adeguata durante la molatura con i dischi abrasivi e dischi che utilizzano carta abrasiva e spazzole metalliche. Il disco, una volta montato sul mandrino non deve sporgere oltre il bordo laterale della protezione. Nel caso di qualsiasi altro tipo di lavoro ammesso, contattare il produttore per acquistare la protezione idonea al dato tipo di lavoro. Se si utilizza una protezione di tipo A (per il taglio) per smerigliare la superfi cie laterale, la protezione può interferire con il pezzo in lavorazione causando uno scarso controllo dell’utensile. Quando si utilizza una protezione di tipo B (per la levigatura) per tagliare con una mola, aumenta il rischio di esposizione a scintille e particelle, nonché a parti della mola in caso di rottura. Quando si utilizza una protezione di tipo A (per il taglio), di tipo B (per la levigatura) o di tipo C (combinata) per il taglio o la levigatura con la superfi cie laterale del calcestruzzo o della pietra, il rischio di esposizione alla polvere e di perdita di controllo a causa del rimbalzo verso l’operatore aumenta. Quando si utilizza una protezione di tipo A (per il taglio), di tipo B (per la levigatura) o di tipo C (com- binata) con una spazzola metallica a disco di uno spessore che farà sporgere la spazzola oltre il collare della protezione, questo può causare che i fi li catturino la protezione causando la rottura dei fi li. Montaggio dell’impugnatura supplementare Se necessario, installare l’impugnatura avvitandola fermamente alla testa dell’utensile.

USO DEI DISCHI ABRASIVI

ATTENZIONE! Il montaggio dei dischi abrasivi deve essere eff ettuato solo dopo previa esclusione della tensione. Disinserire la spina del cavo della smerigliatrice dalla presa di corrente! Montaggio dei dischi abrasivi Sconnettere la tensione di alimentazione dall’utensile. Disinserire la spina dalla presa! Durante il montaggio prestare attenzione che i bordi A (IV) nella parte inferiore dell’albero del mandrino e delle fl ange di fi ssaggio si sovrappongano perfettamente. Mettere la fl angia di fi ssaggio superiore sul mandrino. Mettere il disco abrasivo sul mandrino e sulla fl angia di fi ssaggio superiore. Avvitare la fl angia inferiore sul mandrino. Premere il blocco del mandrino e stringere la fl angia di fi ssaggio inferiore con una chiave e quindi rilasciare il pulsante di blocco. Inserire la spina del cavo elettrico dell’utensile nella presa di rete, attivare la smerigliatrice ed osservare il suo funzionamento senza alcun carico per circa 1 minuto. Staccare la spina dalla presa e verifi care lo stato di fi ssaggio dei dischi. Posizionamento delle fl ange di fi ssaggio Far attenzione che i dischi nel posto di attacco al mandrino possono avere spessori diversi.106

ISTRUZIONI ORIGINALI A seconda dei dischi abrasivi usati, sottili (spessore fi no a 3,2 mm) o spessi (spessore superiore a 3,2 mm) il posizionamento delle loro fl ange risulta diverso (III). Smontaggio dei dischi abrasivi Disattivare la smerigliatrice e staccare la spina del cavo elettrico dalla presa di rete. Premere il blocco del mandrino e svitare la fl angia di fi ssaggio inferiore con la chiave di fi ssaggio, e quindi rimuovere il disco abrasivo dal mandrino. Pulire il mandrino e le fl ange di fi ssaggio dalla polvere e da altre impurità generate nel corso del lavoro. Tipi di mole Per lavorare con la smerigliatrice può essere utilizzata qualsiasi mola rinforzata con intreccio, progettata per le smerigliatrici ango- lari con la velocità consentita di almeno 80 m/s e con diametri di fi ssaggio e diametri esterni specifi cati nella tabella dei dati tecnici. Se la mola è provvista di un foro non fi lettato per la sua installazione, utilizzare le fl ange di fi ssaggio. È inoltre possibile installare le mole, con il diametro esterno specifi cato nella tabella dei dati tecnici, dotate di un foro fi lettato M14. In tal caso, non utilizzare fl ange di fi ssaggio e avvitare la mola direttamente al mandrino, bloccandolo con un pulsante e serrando saldamente la mola con una chiave piatta (non fornita in dotazione con la smerigliatrice). In caso di mole che consentono l’installazione di un disco di carta vetrata con velcro, devono essere utilizzati solo dischi di carta vetrata con un diametro specifi cato nella tabella dei dati tecnici. I dischi devono essere posizionati in modo concentrico sulla mola. Il bordo del disco non deve sporgere oltre il bordo della mola. È inoltre possibile utilizzare dischi diamantati con dimensioni specifi cate nella tabella dei dati tecnici, destinati al taglio e alla sme- rigliatura a secco. L’installazione deve essere eseguita come nel caso di mole. Se si utilizzano dischi segmentati diamantati, la distanza tra i segmenti non deve superare i 10 mm misurati al perimetro del disco e i segmenti devono avere un angolo d’attacco negativo. Per la lavorazione di metalli si raccomanda di utilizzare le mole realizzate con materiali progettati per la lavorazione di un deter- minato tipo di metallo. Consultare la documentazione fornita con la mola. Per il trattamento di materiali ceramici possono essere utilizzate le mole progettate per la lavorazione di pietre o dischi diamantati destinati alla lavorazione a secco. Si raccomanda di utilizzare spazzole metalliche e dischi di carta vetrata per rimuovere vecchi rivestimenti di vernice da compo- nenti metallici. È vietato manomettere il foro di fi ssaggio, il mandrino o utilizzare anelli di riduzione per adattare il diametro del foro di fi ssaggio al diametro del mandrino. È vietato utilizzare mole con diametri di fi ssaggio diversi da quelli specifi cati nella tabella dei dati tecnici. È vietato utilizzare mole con una catena da taglio o seghe circolari, perché aumentano il rischio di rimbalzo dell’utensile verso l’operatore. Attenzione! È vietato utilizzare mole diverse da quelle autorizzate per l’uso in questo manuale. Anche se possono essere montate sul mandrino della smerigliatrice. Le mole inappropriate non possono sopportare i carichi generati durante il funzionamento della smerigliatrice angolare. Le mole danneggiate e in pezzi rappresentano un rischio di lesioni gravi o morte.

UTILIZZO DELLA SMERIGLIATRICE

Disinserire la spina dalla presa! Prima di iniziare il funzionamento, verifi care se il corpo della cassa ed il cavo con la presa non siano danneggiati. Nel caso di un qualsiasi guasto è vietato utilizzare l’elettroutensile! Fissare la protezione del disco abrasivo e l’impugnatura. Non lavorare mai con la smerigliatrice senza la protezione del disco abrasivo montato ! Scegliere il disco abrasivo idoneo alla modalità di lavoro e montarlo sul mandrino della smerigliatrice. Montare il materiale lavorato in modo tale che non si sposti durante la lavorazione, ad esempio, utilizzando morse o morsetti. Il disco della smerigliatrice ruota ad alta velocità ed un montaggio improprio del materiale in lavorazione può causare spostamenti incontrollati nel corso del lavoro, il che aumenta il rischio di lesioni gravi. Nel caso di taglio sostenere il materiale tagliato su entrambi i lati della linea di taglio, ma in modo tale che durante il taglio non com- porti il bloccaggio del disco di taglio. Il supporto deve essere posizionato vicino al bordo del materiale tagliato e della linea di taglio. Adottare la protezione degli occhi, la protezione dell’udito ed i guanti da lavoro. Verifi care se l’interruttore si trovi in posizione Off – 0n. Inserire quindi la spina elettrica della smerigliatrice nella presa di corrente. Adottare una posizione corretta per garantire l’equilibrio ed attivare l’utensile con l’interruttore. Se l’interruttore si trova nella parete superiore o laterale del corpo della smerigliatrice, premere l’interruttore sul pannello poste- riore del corpo smerigliatrice e quindi, senza rilasciare la pressione, spostarlo in avanti nella direzione indicata dal simbolo “I”. L’interruttore è dotato di una serratura che permette di bloccarlo in questa posizione, facilitando il lavoro per lungo tempo. Per spegnere la smerigliatrice, premere l’interruttore di alimentazione sul retro della smerigliatrice e lasciarla andare. Attenzione! L’interruttore può anche essere dotato di un dispositivo di blocco per impedire il funzionamento involontario del pro- dotto. In questo caso, spostare la serratura e avviare il prodotto con l’interruttore. Se la smerigliatrice è dotata di un interruttore situato nella parte inferiore della maniglia, premere e tenere premuto il pulsante di bloccaggio e quindi premere l’interruttore di alimentazione. Tenere premuto l’interruttore mentre si sta lavorando, ma non è necessario tenere premuto il pulsante di blocco. Rilasciando la pressione sull’interruttore si spegne il macinino. Tale interruttore107

ISTRUZIONI ORIGINALI non può essere bloccato durante il funzionamento. Iniziare a lavorare toccando con la superfi cie corretta elemento lavorato: - nel caso di dischi abrasivi per la rettifi ca molare con la superfi cie laterale e/o frontale, - nel caso delle mole in fogli, molare con la superfi cie laterale in maniera che i fogli della carta abrasiva si muovano in parallelo rispetto al pezzo in lavorazione, - nel caso dei dischi con velcro i quali permettono il fi ssaggio della carta abrasiva, molare con la superfi cie laterale, - nel caso delle spazzole metalliche lavorare con le punte dei fi li e non con la loro superfi cie laterale, - nel caso dei dischi da taglio, tagliare con la superfi cie frontale, non molare con la superfi cie frontale dei dischi adatti per il taglio. Durante la smerigliatura con la superfi cie laterale tenere la smerigliatrice ad angolo non maggiore di 30 gradi rispetto alla super- fi cie lavorata (VII). Spostare la smerigliatrice con dei movimenti scorrevoli verso e contro di se stessi. Durante il taglio, il disco di taglio dovrebbe trovarsi ad angolo retto rispetto alla superfi cie di taglio. Non tagliare ad un angolo diff erente. È vietato modifi care l’angolo del disco di taglio rispetto al pezzo lavorato durante il taglio. Tagliare solo in linea retta. Il mancato rispetto di queste raccomandazioni aumenta il rischio di bloccaggio del disco di taglio nel pezzo in lavorazione, il che può causare il fenomeno di rimbalzo dell’utensile verso l’operatore, oppure la rottura del disco o la sua disintegrazione. Durante il taglio portare la smerigliatrice nella direzione di rotazione del disco (VI). Quando si lavora con l’utensile non premere con eccessiva forza sul materiale lavorato e non eff ettuare movimenti bruschi per non bloccare o far rompere o disintegrare il disco abrasivo. Non permettere che l’utensile venga sovraccaricato; la temperatura delle superfi ci esterne non deve superare 60

Al lavoro terminato, disinserire la smerigliatrice, togliere la spina dalla presa di alimentazione, procedere con il controllo visivo. Attenzione! Il disco può girare ancora per qualche minuto dopo lo spegnimento dell’utensile. Prima di procedere con la revisione aspettare che il disco raff reddi. Durante il lavoro sia il disco che il pezzo in lavorazione possono riscaldarsi ad alta temperatura. Regolazione dei giri Il prodotto ha la possibilità di controllo della velocità. La taratura si esegue tramite la manopola. Minore è l’impostazione della manopola, minore è la velocità. Quando si utilizza il prodotto per la smerigliatura con le spazzole metalliche o con la carta abrasi- va, si consiglia di utilizzare una velocità inferiore. La ridotta velocità di rotazione riduce il riscaldamento dei dischi e del materiale stesso e riduce la quantità di polvere generata durante il funzionamento. Tuttavia, va ricordato che, grazie al design, maggiore è la velocità, migliore sarà il raff reddamento del prodotto. Durante il funzionamento a velocità ridotta, utilizzare pause più frequenti per raff reddare il prodotto. Ricorda! Lavorando con la smerigliatrice angolare: Usare sempre la protezione degli occhi! Non utilizzare i dischi abrasivi da velocità periferica massima ammessa inferiore a 80 m/s! Non usare i dischi abrasivi da velocità di rotazione massima ammessa inferiore alla velocità di rotazione della smerigliatrice. Il valore totale dichiarato delle vibrazioni è stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta fi nito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l’esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell’inseritore, eventuali tamponamenti nella sfi nestratura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l’utente non può smontare dispositivi elettrici, sostituire sottogruppi o com- ponenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento verifi catosi durante l’esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta fi nito il lavoro, pulire il corpo, la sfi nestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il fl usso d’aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.108
