Tip de produs	Mașină de tuns iarba fără fir
Marcă	WORX
Model	WG749E
Lățimea de tăiere	46 cm
Înălțimea de tăiere	20 – 80 mm (7 poziții)
Capacitatea coșului de colectare	55 L
Tip baterie	Litiu-Ion 40V Max. (2 × 20V)
Capacitatea bateriei	4.0 Ah
Încărcător	WA3883, intrare 100-240V~, ieșire 2 × 20V 2.0A
Greutate	28.7 kg (model WG749E)
Viteză în gol	2800 rot/min
Diametrul roților față	200 mm
Diametrul roților spate	230 mm
Nivel de presiune acustică	78.4 dB(A)
Nivel de putere acustică	91.6 dB(A)
Vibrații (valoare măsurată)	< 2.5 m/s²
Funcții principale	Autopropulsată, mulcire, reglare înălțime, sac de colectare, pornire de siguranță
Întreținere	Ascuțirea regulată a lamei, înlocuire la fiecare 2 ani sau 50 h de tuns, curățare după utilizare
Siguranță	Cheie de siguranță, buton de blocare, oprire automată a lamei, capace de protecție
Piese de schimb și reparabilitate	Lamă, șurub lamă, baterie, încărcător, sac de colectare, capac de mulcire disponibile ca piese de schimb
Informații generale	Utilizare casnică, compatibil cu baterii 20V Max. WORX, timp de încărcare 1 h pentru 1 baterie 4.0 Ah, 2 h pentru 2 baterii

Întrebări frecvente - WG749E WORX

Cum se pornește mașina de tuns iarba WG749E?

Introduceți cheia de siguranță, apoi instalați cele două baterii. Apăsați butonul de blocare de siguranță și trageți mânerul de funcționare spre ghidon.

Care este înălțimea maximă de tăiere?

Înălțimea de tăiere reglabilă variază de la 20 mm la 80 mm, cu 7 poziții diferite.

Cum se instalează sacul de colectare a ierbii?

Scoateți mai întâi capacul de mulcire, apoi împingeți sacul pe jgheab până când se fixează. Asigurați-vă că clapeta de siguranță blochează ieșirea.

Ce trebuie făcut dacă mașina de tuns nu pornește?

Verificați dacă cheia de siguranță este introdusă corect, dacă bateriile sunt complet încărcate și instalate corect. Dacă indicatorul de alimentare nu se aprinde, consultați ghidul de depanare.

Cum se întreține lama mașinii de tuns?

Scoateți cheia și bateriile. Ascuțiți lama la unghiul inițial, îndepărtând cantități egale de la ambele capete. Verificați echilibrarea. Înlocuiți lama la fiecare 2 ani sau după 50 de ore de tuns.

Care este autonomia bateriilor?

Cu două baterii 4.0 Ah complet încărcate, puteți tunde până la 500 m² dacă tundeți la o înălțime mare și într-un ritm normal.

Mașina de tuns este potrivită pentru mulcire?

Da, este livrată cu un capac de mulcire. Pentru o mulcire bună, tundeți când iarba este uscată, reduceți înălțimea cu maximum o treime și tundeți încet.

Cum se depozitează mașina de tuns?

Opriți motorul, scoateți cheia de siguranță și bateriile. Curățați mașina cu o perie moale, pliați ghidonul și depozitați-o într-un loc uscat.

Ce trebuie făcut în caz de vibrații anormale?

Opriți imediat mașina de tuns, scoateți cheia și bateriile. Verificați dacă lama nu este deteriorată sau îndoită. Înlocuiți-o dacă este necesar. Dacă problema persistă, contactați un centru de reparații autorizat.

Cum se încarcă bateriile?

Utilizați încărcătorul WA3883 furnizat. Conectați-l la o priză de perete. Introduceți una sau două baterii. Încărcarea unei baterii 4.0 Ah durează aproximativ 1 oră, două baterii durează 2 ore simultan.

MANUAL DE UTILIZARE WG749E WORX

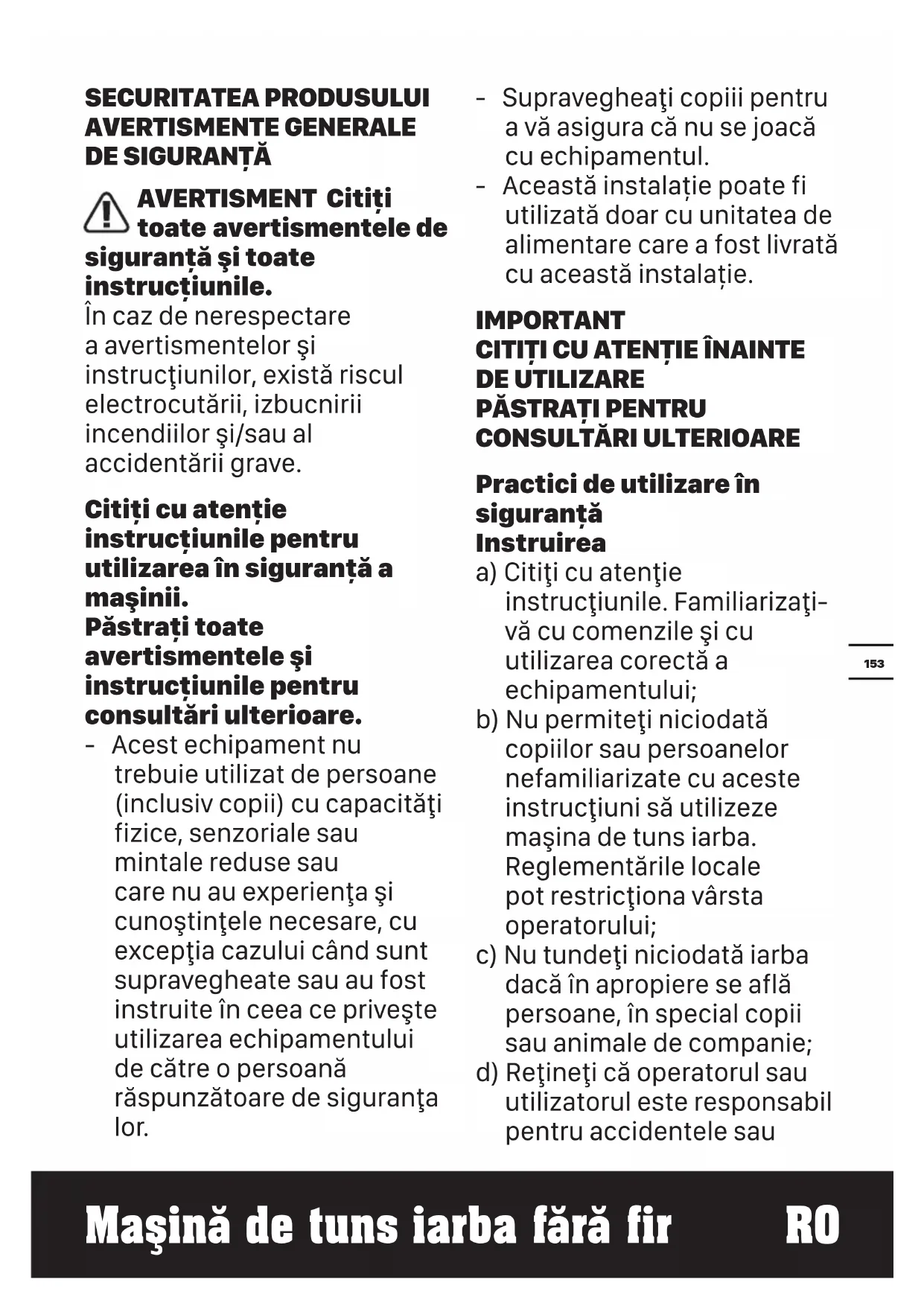

AVERTISMENT Citiți toate avertismentele de uranță și toate ructiunile.

În caz de nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Citiți cu atenție instrucțiunile pentru utilizarea în siguranță a mașinii. Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

- Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța lor.

• Supravegheati copiii pentru a vă asigura că nu se joacă cu echipamentul.
• Această instalație poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalație.

IMPORTANT CITIȚI CU ATENȚIE ÎNAINTE DE ÚTILIZARE PĂSTRATI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați- vă cu comenzile și cu utilizarea corectă a echipamentului;
b) Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina de tuns iarba. Reglementările locale pot restricționa vârsta operatorului;
c) Nu tundeți niciodată iarba dacă în apropiere se află persoane, în special copii sau animale de companie;
d) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau

pericolele care implică alte persoane sau proprietatea acestora.

Pregătirea

a) În timp ce tundeți iarba, purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu acționați echipamentul cu picioarele goale sau cu sandale;
b) Inspectați cu atenție zona în care va fi utilizat echipamentul și îndepărtați toate obiectele care pot fi proiectate de către mașină;
c) Înainte de utilizare, inspectați întotdeauna vizual lamele, şuruburile de lamă și ansamblul de cuțite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiti toate lamele și şuruburile deteriorate sau uzate pentru a menține echilibrarea mașinii.; Înlocuiti etichetele deteriorate sau ilizibile.

Functionarea

a) Operați mașina doar la lumina zilei sau la o lumină artificială puternică;
b) Evitați utilizarea echipamentului pe iarbă udă, dacă acest lucru este

posibil;
c) Acordati întotdeauna atenție atunci când vă deplasați pe suprafețe înclinate;
d) Mergeți, nu alergați niciodată;
e) în cazul maşinilor rotative cu roți, tundeți iarba de-a lungul pantei, niciodată în sus sau în jos;
f) Acordați atenție maximă când schimbați direcția pe pante;
g) Nu tundeți iarba pe pante excesiv de abrupte;
h) Acordati atenție maximă când vă deplasați în marşarier sau când trageti mașina de tuns iarba către dvs.;
i) Opriți lama(ele) dacă mașina de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafețe fără iarbă și atunci când transportați mașina de tuns iarba la sau de la locul de tuns iarba;
j) Nu utilizați niciodată mașina de tuns iarba cu dispozitive de protecție defecte sau fără dispozitivele de siguranță, de exemplu, deflectoare și/sau separatoare de iarbă;
k) Porniți cu atenție motorul

conform instructiunilor, cu picioarele la distanță de lamă;

I) Nu înclinați mașina de tuns iarba când porniți motorul, cu excepția situațiilor în care mașina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinați mașina mai mult decât este necesar și ridicăți numai partea care este la distanță de operator;

m) Nu așezați mâinile sau picioarele în apropierea sau sub piesele rotative. Păstrați permanent distanța față de orificiul de descărcare;

n) Nu atingeți lamele înainte ca dispozitivul de dezactivare să fie îndepărtat și ca lamele să se oprească de tot;

o) Nu porniți maçina de tuns iarba când vă aflați în fața orificiului de descărcare.

p) Nu transportați mașina de tuns iarba când sursa de alimentare funcționează.

q) Opriti mașina de tuns iarba și demontați dispozitivul de dezactivare. Asigurați-vă că toate piesele mobile s-au oprit complet.

– de fiecare dată când lăsați mașina nesupravegheată,

- înainte de eliberarea unui blocaj, - înainte de a controla, curăța sau lucra cu mașina, - după ce ați lovit un obiect străin. Verificați mașina pentru a detecta eventualele deteriorări și efectuați reparațiile necesare înainte de a o repune în funcțiune sau de a o utiliza.

Dacă mașina de tuns iarba începe să vibreze în mod neobișnuit (verificați imediat).

• verificați-o cu privire la deteriorări.
• înlocuiti sau reparați orice piese deteriorate.
• verificați și strângeți orice piese slăbite.

Întreținerea și depozitarea

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare;
b) Controlați frecvent ca separatorul de iarbă să nu fie uzat sau deteriorat;
c) Pentru siguranță, înlocuiti componentele defecte sau uzate. Utilizați doar piese de schimb și accesorii

originale.

d) Aveți grijă în timpul reglării mașinii de tuns iarba pentru a preveni prinderea degetelor între lamele în mișcare și piesele fixe ale mașinii de tuns iarba..
e) Lăsați întotdeauna mașina de tuns iarba să se răcească înainte de a o depozita.
f) Când efectuați operațiuni de service asupra lamelor, rețineți că, deși sursa de alimentare este oprită, lamele pot fi mișcate în continuare..

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMU- LATOR

a) Nu demontați, deschideti sau rupeti celulele sau acumulatorul.
b) Nu scurtcircuitați un acumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede,

chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneti accumulatorul la şocuri mecanice.
e) în cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu între în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistentă medicală.
f) Consultați medicul imediat dacă ați înghițit o celulă sau un accumulator.
g) Mentineți accumulatorul curat și uscat.
h) Ştergeti bornele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.
i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare

corectă.

j) Nu lăsați accumulatorul la încărcat dacă nu îl utilizați.

k) După perioade extinse de depozitare, poate fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.

I) Reîncărcați folosind doar încărcătorul specificat de WorxNITRO. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.

m) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

n) Nu lăsați accumulatorul la îndemâna copiilor.

o)Păstrați documentația originală a produsului pentru consultări ulterioare.

p) Scoateți acumulatorul din echipament dacă nu îl utilizati.

q) Depuneți acumulatorul la deșeuri în mod corespunzător.

r) Nu introduceti în aparat acumulatoare care

provin de la producători diferiti sau cu capacităti, dimensiuni sau tipuri diferite.

s) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.

t) Tineți cont de polaritatea (+) și (−) indicate pe accumulator pentru asigura o utilizare corectă a acestuia.

SZIMBÓLUMOK

	Citiți manualul de instrucțiuni înainte de utilizarea acestei mașini
	Instruiți persoanele aflate în zonă să păstreze distanța.
	Aveți grijă la lamele ascuțite.Lamele continuă să se rotească după oprirea motorului. Îndepărtați dispozitivul de dezactivare înainte de lucrările de întreținere.
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem.Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.
	Nu ardeți
Li-Ion	Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente.Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Purtați mănuși de protecție
	Deconectați acumulatorul de la priza de alimentare înainte de a efectua orice operațiuni de reglare, service sau întreținere.
	Scoateți cheia
STOP	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

LISTĂ DE COMPONENTE

1. MANETĂ DE REGLARE A VITEZEI AUTOPROPULSATE
2. CONTROLUL VITEZEI AUTOPROPULSATE
3. SELECTOR OPERATIONAL

4. BARĂ DE GHIDARE

5. SAC DE COLECTARE IARBĂ

6. MANETĂ DE REGLARE ÎNĂLȚIME DE TĂIERE

7. INDICATOR DE REGLARE A ÎNĂLTIMII DE TĂIERE

8. MÂNER FRONTAL

9. CAPAC CARCASĂ ACUMULATOR

10. MÂNER POSTERIOR

11. CLAPETĂ DE SIGURANTĂ

12. BUTON DE BLOCARE DE SIGURANTĂ

13. BUTON DE ELIBERARE RAPIDĂ

14. FIŞĂ DE MULCIRE

15. ACUMULATOR * (CONSULTATI FIG. C2)

16. CHEIE DE SIGURANTĂ (CONSULTAȚI FIG. F2)

17. INDICATOR NIVEL DE ÎNCĂRCARE ACUMULATOR(CONSULTAȚI FIG.. H)

18. ŞURUB LAMĂ (CONSULTAȚI FIG. 01)

19. LAMĂ (CONSULTAȚI FIG. 01)

20. DISTANTIER (CONSULTATI FIG. 01)

* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip WG749E WG749E.9 (7- denumirea echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

** Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.
*** leşirea nr.1 și nr. 2 a încărcătorului înseamnă două porturi care furnizează 2 tensiuni și 2 amperaje egale.

	WG749E WG749E.9
Tensiune 40V Max.(2x20V Max.)**
Turație nominală fără sarcină	2800 /min
Lățimea punții	48 cm
Lățime de tăiere	46 cm
Diametru roată față	200 mm
Diametru roată spate	230 mm
Înălțime de tăiere	20 – 80 mm
Pozitii înălțime de tăiere	7
Capacitate colectare iarbă	55 L
Capacitate accumulator	4.0 Ah (WA3014) /
Tip accumulator Litiu-ion /
Model încărcător WA3883 /
Tensiune încărcător	Intrare: AC 100-240V~50/60Hz leşire 1: 20 V=20 A*** leşire 2: 20 V=20 A***	/
Timp încărcare (aprox.) 4.0 Ah (1 pc) 4.0 Ah (2 pcs)	1 hr 2 hrs	/
Greutate mașină 28,7 kg 27.3 kg

ACCESORII

	WG749E W	G749E.9
Acumulator (WA3014) 2 /
Încărcător (WA3883) 1	/
Sac de colectare iarbă	1
Fişă de mulcire	1

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Alegeți tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A

$$ \mathrm{L} _ {\mathrm{pA}} = 7 8. 4 \mathrm{dB(A)} $$

K_pA	3.0 dB (A)
Putere sonoră ponderată A	L_wA = 91.6 dB(A)
K_wA	3.0 dB (A)
Purtați echipament de protectie pentru urechi.

NFORMATII PRIVIND VIBRATIILE

Vibratie ponderată tipică	a_h < 2.5 m/s^2
Marjă de eroare	K = 1.5 m/s^2

AVERTISMENT: Valoarea emisiilor de vibratii în

timpul utilizării effective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate sau găurite.

Unealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a

nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu- zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații.

Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite.

Întrețineți unealta în conformitate cu aceste instrucțiuni și mentțineți-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrății.

Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

INSTRUCTIUNI DE

NOTĂ: înainte de a utiliza unealta, citiți cu

atentie manualul de instructiuni.

Destinația de utilizare

Acest produs este destinat pentru tunderea ierbii în sectorul domestic.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ASAMBLARE
Asamblarea barei de ghidare & Reglarea înălțimii mâneruluiNOTĂ:Țineți apăsat butonul de eliberare rapidă în timpul funcționării.n.	Consultați fig.A1, A2
Asamblarea sacului de colectare a ierbii	Consultați fig. B
Asamblarea sacului de colectare a ierbii la mașina de tuns iarbaNOTĂ:Apăsați ușor sacul pentru iarbă pentru a vă asigura de instalarea sa completă.NOTĂ:Îndepărtați elementul de acoperire a solulului înainte să montați sacul de colectare a ierbii.	Consultați fig.C1, C2, C3
A Îndepărtarea/golirea sacului de colectare a ierbii⚠️Avertisment! Înaintede utilizare, verificați întotdeauna clapeta de siguranță aflată în apropierea nișei de evacuare. Nu ridicati niciodată clapeta de siguranță dacă mașina de tuns iarba este utilizată fără sacul de colectare a ierbii.	Consultați fig.D1,D2
Instalarea fișei de mulcire Consultați fig.E
Fixarea/îndepărtareaacumulatoruluiIntroduceți cheia de siguranță înainte de a instala acumulatorul.NOTĂ:Aparatul va funcționa numai atunci când sunt instalate baterii separate. Se recomandă utilizarea de baterii cu același amperaj AH și încărcarea celor două baterii în același timp.Când utilizati două baterii cu AH diferit, aparatul va rula doar la nivelul numitorului comun inferior.	Consultați fig.F1, F2
Verificarea stării de încărcare a acumulatoruluiNOTĂ:Fig. G1 se referă numai la acel pachet de acumulatoare care are și indicator luminos al nivelului de încărcare.	Consultați fig.G1

Încărcarea accumulatoruluiNOTĂ: Acumulatorul este livrat neîncărcat. Acumulatorul trebuie încărcat complet înainte de prima operație de tundere a ierbii. Încărcați complet și simultan cele două acumulatoare ale mașinii. Mai multe detalii în ghidul de utilizare al încărcătorului.	Consultați fig.G2
OPERATIUNE
Indicator de capacitate accumulator pe mașinăVezi detalii în paragraful: STAREA ACUMULATORULUIIMPORTANT:Când un singur bec verde este aprins, bateria este descărcată, deși mașina de cosit poate fi capabilă încă de tăierea ierbii.Continuarea acționării mașinii de cosit cu bateria în stare descărcată poate reduce durata de funcționare și performanțele bateriei.Dacă niciun un LED nu este aprins, cel puțin un accumulator este instalat greșit sau este defect.Vă rugăm să verificați cu atenție dacă acestea sunt așezate corect în locașul lor.	Consultați fig. H
Pornire & Oprire Consultați fig.	I1,I2
Functionarea sistemului de autopropulsare	Consultați fig.J
Reglarea înălțimii de tăiereAVERTISMENT! Opriți, eliberați piedica de funcționare și așteptați până când motorul se oprește înainte de a regla înălțimea..Lamele continuă să se rotească după oprirea mașinii, o lamă în mișcare poate provoca accidentare.Nu atingeți lamele în mișcare.	Consultați fig.K
Depozitare Consultați fig.	L1,L2

INDICATOARELE LED DE STARE ALE BATERIEI (Consultați fig. H)

• Dacă doriți să aflați nivelul de încărcare al pachetului de acumulatoare, apăsați butonul de lângă indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare înainte de utilizarea sau după utilizarea mașinii. În timpul utilizării mașinii, indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare va indica automat nivelul de încărcare al acestuia.
• Indicatorul luminos detectează și indică în mod constant starea pachetului de acumulatoare.
• Încărcați mașina cu 2 baterii cu AH diferit, indicatorul

luminos al nivelului de încărcare indică nivelul de încărcare al accumulatorului cu nivelul de încărcare mai scăzut.

Indicatorul stării de încărcare a acumulatorului	Starea acumulatorului
Ard cinci LED-uri verzi(●)●●●●	Cele două acumulatoare sunt încărcate foarte bine.
Ard două, trei sau patru LED-uri verzi.	Există energie în cele două acumulatoare. Cu cât ard mai multe LED-uri verzi, acumulatoarele detin cu atât mai multă energie.
Doar un singur LED verde este aprins(●)○○○○	Cel puțin un acumulator este descărcat și trebuie reîncărcat.
Nu arde niciun LED.	Cel puțin un acumulator este instalat greșit sau este defect.
Doar un singur LED pâlpâie de două ori într-un ciclu.	Cel puțin un acumulator este complet descărcat (vă rugăm să vă referiți la paragraful care descrie starea de încărcare a acumulatorului). Vă rugăm să reîncărcați simultan cele două acumulatoare înainte de o nouă utilizare a mașinii sau înainte de stocarea ei.
Doar un singur LED pâlpâie de trei ori într-un ciclu.	Cel puțin un acumulator s-a supraîncălzit, așteptați răcirea lui/lor înainte de a reîncepe munca.
Doar un singur LED pâlpâie de patru ori într-un ciclu.	Mașina este suprasolicitată. Măriți înălțimea de tundere a ierbii sau împingeți mașina mai încet.

SFATURI PENTRU ACOPERIREA CU STRAT PROTECTOR

În timp ce acoperiți cu strat protector, mașina de cosit este proiectată să taie iarba tunsă în bucăți mici și să le distribuie înapoi pe gazon. În condiții normale, iarba astfel tăiată este biodegradabilă rapid și furnizează substante nutritive gazonului.

Examinați recomandările următoare pentru performanțe optime ale stratului protector.

1) Evitați cosirea când iarba este udă de ploaie sau de rouă. Iarba udă formează bulgări care interferează cu acțiunea stratului protector și reduce timpul de funcționare.
Perioada optimă pentru cosirea ierbii este după-amiaza târziu, când iarba este uscată și zona proaspăt tăiată nu este expusă luminii directe a soarelui.
2) Pentru performanțe optime ale stratului protector, setați înălțimea de tăiere pentru îndepărtarea unei

treimi din lungimea lamei, în mod ideal nu mai mult de 40 mm o dată. Dacă iarba este crescută excesiv, poate fi necesară creșterea înălțimii de tăiere pentru reducerea efortului de împingere și prevenirea supraîncărcării motorului. Pentru acoperirea cu strat protector extrem de greu, se recomandă tăierea inițială la o setare ridicată a înălțimii de tăiere, iar apoi tăierea din nou la înălțimea de tăiere finală. În caz contrar, executați tăieri mai înguste și cosiți încet.

3) Pentru performanțe optime, păstrați carcasa mașinii de cosit lipsită de acumulări de iarbă. Opriți periodic mașina de cosit și așteptați oprirea completă a lamei. Apoi deconectați cheia de siguranță și răsturnați mașina de cosit pe o parte. Utilizând un obiect, cum ar fi un băț, îndepărtați acumularea de iarbă din zona lamei. Aveți grijă la marginile ascuțite ale lamei. Curățați des iarba udă și nouă și curățați întotdeauna după fiecare utilizare.
4) Anumite tipuri de iarbă sau stări ale ierbii pot necesita un al doilea strat protector pentru împrăștierea completă a ierbii pe gazon. Dacă tăiați a doua oară, se recomandă tăierea perpendiculară (de-a lungul) pe primul model de tăiere. NU MODIFICATI ÎN NICIUN FEL MODELUL DE TĂIERE

CARE AR DETERMINA COSIREA ÎN JOS PE O PANTĂ.

5) Modificați-vă modelul de tăiere săptămânal. Aceasta previne granularea și pierderea luciului gazonului.

MĂRIMEA SUPRAFETEI TUNSE

Mărimea suprafetei tunse poate fi influențată de câțiva factori, cum sunt înălțimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operației de tundere a gazonului cauzează în plus micșorarea suprafetei tunse.

Raportul între condițiile de tundere și mărimea suprafeței tunse este descris în tabelul de mai jos.

Înălțimea de tăiere Lot recomandat (maxim)
Tăiați 8 cm până la 6 cm	Cu 2 * 20 V / 4.0 Ah baterii
	Până la 500 m2*

* cu utilizarea simultană a 2 acumulatori încărcați complet

SFATURI:

1) Vă recomandăm să efectuați tunderea gazonului la intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.
2) Vă rugăm să asigurați întotdeauna utilizarea simultană a două acumulatoare încărcate complet să și tundeți întotdeauna maximum la 1/3 din înălțimea gazonului pentru a fi asigurată puterea optimă a mașinii de tuns gazon.
3) În cazul cosirii ierbii înalte, umblați încet, pentru a se asigura o cosire mai eficientă și evacuarea reglementară a ierbii cosite.

4) Evitați cosirea ierbii umede, deoarece aceasta s-ar lipi pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea fi captată corect si evacuată.
5) În cazul unui gazon nou sau des, alegeți o înălțime de tundere mai mare, prelungind astfel durata de utilizare a bateriei.

ÎNTRETINEREA

AVERTISMENT: Opriti mașina de tuns gazonul, scoateți cheia de siguranță și bateriile înainte de a e sacul de colectare a ierbii.

NOTĂ: Pentru asigurarea unei durate de funcționare prelungite și fiabile, efectuați următoarele proceduri de întreținere în mod regulat. Verificați existența unor defecte evidente, cum ar fi o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Verificați ca dispozitivele de protecție și capacele să nu fie deteriorate și să fie atașate correct pe mașina de tuns iarba. Efectuați lucrările de întreținere și reparațiile necesare înainte de acționarea mașinii de tuns iarba. Dacă mașina de tuns iarba se defectează în ciuda întreținerii normale, contactați linia de asistență pentru clienți.

ASCUTIREA LAMEI

PĂSTRATI LAMA ASCUȚITĂ PENTRU O PERFORMANȚĂ DE COSIRE OPTIMĂ. O LAMĂ TOCITĂ NU TAIE IARBA CORECT ȘI NU ACOPERĂ CU UN STRAT PROTECTOR ÎN MOD ADECVAT.

PURTATI OCHELARI DE PROTECTIE ADECVATI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUȚIRII ȘI INSTALĂRII LAMEI. ASIGURATI ÎNDEPĂRTAREA CHEII DE SIGURANTĂ ȘI A BATERIILOR.

Ascuțirea lamei de două ori în timpul sezonului de cosire este suficientă de obicei, în circumstanțe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conține sol nisipos, poate fi necesară ascuțirea mai frecventă.

ÎNLOCUITI IMEDIAT LAMA ÎNDOITĂ SAU DETERIORATĂ.

CÂND ASCUTITI LAMA (Consultați fig. M)

1. Asigurati-vă de menținerea echilibrului lamei.
2. Ascuțiți lama la unghiul de tăiere inițial.
3. Ascuțiți marginile de tăiere de pe ambele capete ale lamei, îndepărtând cantități egale de material de pe ambele capete.

NOTĂ:

1. Asigurați-vă că ați oprit mașina de tuns iarba.Scoateți cheia și bateriile.
2. Asezați maçina în modul vertical de depozitare.

ECHILIBRAREA LAMEI (Consultați fig. N)

Verificați echilibrul lamei prin amplasarea orificiului central al lamei N-1 în mânerul unui cui unei şurubelnițe N-2, fixată orizon-tal într-o menghină N-3. Dacă oricare capăt al lamei se rotește în jos, piliți acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt.

ÎNTRETINEREA LAMEI (Consultați fig. 01, 02)

Înlocuiti lama de după 50 de ore de cosit sau după 2 ani, oricare situație survine prima – indiferent de stare.

Urmați aceste proceduri pentru îndepărtarea și înlocuirea lamei. Aveți nevoie de mănuși de grădinărit (nu sunt furnizate) și de o cheie pentru piulițe (nu este furnizată) pentru îndepărtarea lamei. Asigurați-vă că bateriile și cheia de siguranță nu sunt instalate. Așezați un bloc de lemn între lama și puntea mașinii de tuns gazonul pentru a împiedica rotirea lameiși deșurubați piulița lamei în sens contrar acelor de ceasornic, utilizând cheia pentru piulițe.

Scoateți lama și montați una nouă pe şurubul lamei. Asigurați- vă că lama este poziționată corect și apoi strângeți ferm

şurubul.

DEPOZITAREA (Consultați fig. L1 și L2)

Opriți mașina de tuns gazonul și îndepărtați întotdeauna cheia de siguranță și bateriile. Curățați bine exteriorul mașinii utilizând o perie moale și o cârpă. Nu utilizați apă, solventi sau substanțe de lustruit. Îndepărtați toată iarba și resturile, în special din fantele de ventilație.

Răsturnați mașina pe o parte și curățați zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtați-o cu un obiect din plastic sau lemn.

Depozitați mașina într-un loc uscat. Nu amplasați alte obiecte pe mașină.

Pentru a facilita stocarea, țineți apăsat butonul de eliberare rapidă și pliați ghidonul.

PROTECTIA MEDIULUI ÎNCONJÚRĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există

instalații de reciclare. Consultați autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

DETECTAREA DEFECTIUNILOR

Simptome Remediere
1. Mașina de tuns gazonul nu funcționează când este activată piedica de funcționare.	A. Verificați dacă cheia de siguranță a fost instalată și strânsă până la capăt și dacă butonul de blocare a siguranței este apăsat complet.B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile, răsturnați mașina și verificați dacă lama se poate roti liber. Dacă lama este blocată, duceți mașina la un service autorizat. Lama trebuie să se rotească liber.C. Acumulatorul a fost încărcat complet?Conectați încărcătorul și așteptați aprinderea LED-ului verde.
2. Motorul se oprește în timpul operațiunii de tuns iarba.	A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile, răsturnați mașina de tuns iarba și verificați dacă lama se poate roti liber. Dacă lama este blocată, duceți mașina la un service autorizat. Lama trebuie să se rotească liber.B. Ridicați roțile până la cea mai înaltă poziție de tăiere și porniți mașina.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.D. Evitați suprasolicitarea mașinii. Reduceți capacitatea de tăiere a ierbii prin împingerea mai înceată a mașinii sau măriți înălțimea de tăiere. Sau efectuați ambele corecții.
3. Mașina de tuns iarba funcționează, dar performanța de tundere este nesatisfăcătoare sau nu poate tunde toată iarba.	A. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.B. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnați mașina și verificați următoarele: tăișul lamei – păstrați lama ascuțită. Verificați și destupați glisiera mașinii.C. Înălțimea roții nu trebuie să fie niciodată prea mică din cauza stării gazonului. Măriți înălțimea de tăiere.
4. Împingerea mașinii de tuns iarba este foarte dificilă.	A. Măriți înălțimea de tăiere pentru a reduce frecarea dintre puntea inferiorară și iarbă. Verificați rotirea liberă a fiecărei roți.

5. Mașina de tuns iarba este anormal de zgomotoasă și vibrează.	A. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Răsturnați mașina pe o parte și verificați lama de tăiere pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama prezintă deteriorări, înlocuiți-o cu o lamă de rezervă. Dacă partea de jos a punții inferioare este deteriorată, trimiteți/duceți mașina la un service autorizat.B. Dacă lama nu prezintă niciun semn vizibil de deteriorare, dar mașina de tuns continuă să vibreze: Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Rotiți lama cu 180 de grade și fixați-o din nou. Dacă mașina continuă să vibreze și acum, trimiteți mașina la un service autorizat.
6. LED-ul încărcătorului accumulatorului este stins.	A. Verificați conectarea ștecherului.B. Înlocuiți încărcătorul.
7. LED-ul încărcătorului accumulatorului nu vrea să ardă cu lumină verde.	A. Acumulatorul trebuie verificat. Duceți-l la un service autorizat.
8. Mașina de tuns iarba nu reușește să colecteze firele de iarbă tăiate cu ajutorul sacului de colectare a ierbii.	A. Scoateți placa de acoperire când utilizați sacul.B. Glisiera s-a înfundat. Eliberați piedica de funcționare pentru a opri mașina de tuns gazonul. Scoateți cheia de siguranță și bateriile. Curățați glisiera de firele de iarbă tăiate.C. Prea multă iarbă tăiată.Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere.D. Sacul este plin. Goliți sacul mai des.
9. La curățarea terenului există decupaje vizibile.	A. Prea multă iarbă tăiată.Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere. Nu tăieți mai mult de 1/3 din lungimea totală a firelor.B. Verificați tăișul lamei.Păstrați întotdeauna lama ascuțită.
10. Durată de functionare scăzută sau redusă după mai multe utilizări.	A. Trimiteti/duceți mașina la un service autorizat – s-ar putea să aibă mevoie de un acumulator nou.
11. LED-ul încărcătorului acumulatorului pâlpăie cu lumină roșie și acumulatorul nu poate fi încărcat.	A. În timpul unei reîncărcări neîntrerupte acumulatorul se poate supraîncălzi. Scoateți acumulatorul din încărcător și așteptați până se răcește la o temperatură de maxim 42°Csau la una mai scăzută de atât.

DECLARATIE DE CONFORMITATE

Noi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

În numele Positec declarăm că produsul

Descriere Maşină de cosit iarba fără cordon WorxNITRO

Tlp WG749E WG749E.9 (7 - denumirea echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC

Procedură de evaluare a conformității conformă cu Anexa VI

Nivel de putere sonoră măsurat 91.6 dB(A)

Nivel de putere sonoră garantat declarat 94 dB(A)

Organismul notificat implicat

Nume: Intertek, Deutschland GmbH(organism notificat 0905)

Standardele sunt conforme cu,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Persoana autorizată să compileze fișierul tehnic,

Denumire Marcel Filz

Adreså Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A##

2021/01/14

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd
