BRUKSANVISNING WG749E WORX

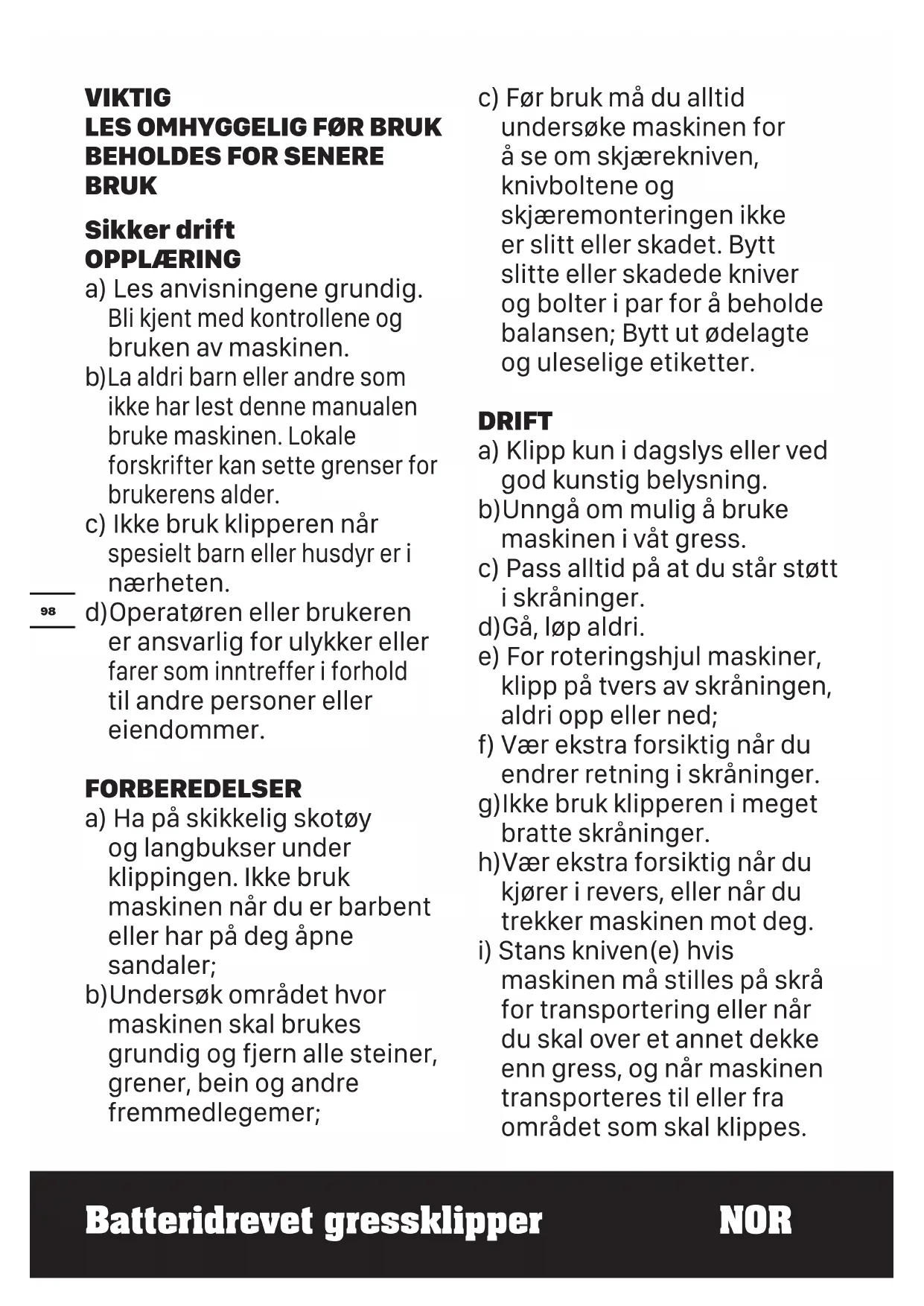

BRUK Sikker drift OPPLÆRING a) Les anvisningene grundig. Bli kjent med kontrollene og bruken av maskinen.

)La aldri barn eller andre som ikke har lest denne manualen bruke maskinen. Lokale forskrifter kan sette grenser for brukerens alder. c) Ikke bruk klipperen når spesielt barn eller husdyr er i nærheten. d)Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer. FORBEREDELSER a) Ha på skikkelig skotøy og langbukser under klippingen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler; b)Undersøk området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer; c) Før bruk må du alltid undersøke maskinen for å se om skjærekniven, knivboltene og skjæremonteringen ikke er slitt eller skadet. Bytt slitte eller skadede kniver og bolter i par for å beholde balansen; Bytt ut ødelagte og uleselige etiketter. DRIFT a) Klipp kun i dagslys eller ved god kunstig belysning. b)Unngå om mulig å bruke maskinen i våt gress. c) Pass alltid på at du står støtt i skråninger. d)Gå, løp aldri. e) For roteringshjul maskiner, klipp på tvers av skråningen, aldri opp eller ned; f) Vær ekstra forsiktig når du endrer retning i skråninger. g)Ikke bruk klipperen i meget bratte skråninger. h)Vær ekstra forsiktig når du kjører i revers, eller når du trekker maskinen mot deg.

i) Stans kniven(e) hvis

maskinen må stilles på skrå for transportering eller når du skal over et annet dekke enn gress, og når maskinen transporteres til eller fra området som skal klippes.99 Batteridrevet gressklipper NOR j) Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/ eller gressoppsamler. k) Slå på motoren ifølge bruksanvisningen og hold føttene unna kniven(e). l) Ikke still maskinen på skrå når du slår på motoren, untatt når maksinen må stilles litt på skrå for å starte. I dette tilfellet bør den ikke stilles mer på skrå enn absolutt nødvendig, og løft bare opp den delen som er lengst borte fra brukeren. m)Hold hender og føtter unna roterende deler. Ved rotasjonsgressklippere bør man alltid holde seg unna utkasteråpningen. n)Ta ikke på knivet før løsrivelses enheten har blitt fjernet og kniven har fullstendig stoppet; o) Ikke start gressklipperen når du står foran avfallsåpningen. p)Ikke transporter gressklipperen når strømmen er på. q)Stopp gressklipperen og fjern deaktiveringsenheten. Forsikre deg om at alle bevegelige deler har stoppet helt opp. – Alltid når maskinen blir forlatt uten overvåkning, – Før du fjerner en blokkering, – Når du skal sjekke, rengjøre eller arbeide på maskinen, – Etter at du har kjørt på et fremmedlegeme. Undersøk maskinen på skader og reparer om nødvendig. Om maskinen begynner å riste unormalt (sjekk med en gang): – inspiser for skader. – Bytt ut eller reparer ødelagte deler. – Sjekk og stram til løse deler.

VEDLIKEHOLD OG LAGRING

a) Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand; b)Sjekk gressoppsamleren regelmessig for slitasje og skader; c) Slitte eller skadede deler skal byttes ut for sikkerhets skyld. Bruk kun originale reservedeler og tilleggsutstyr. d)Vær forsiktig under justering av maskinen for å unngå at fingrene blir klemt mellom de bevegelige bladene og de100 Batteridrevet gressklipper NOR faste delene av maskinen. e) La gressklipperen kjøle seg ned før lagring. f) Når du utfører service på bladene, vær oppmerksom på at bladene rører på seg selv om strømmen er av. SIKKERHETSANVISNINGER FOR BATTERIPAKKE a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker. b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann. c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys. d) Ikke utsett celler eller batteripakke for mekanisk støt. e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp. f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget. g) Hold batteripakken ren og tørr. h) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.

i) Batteripakken må lades

før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre. j) Ikke ha batteripakken til ladning når den ikke er i bruk. k) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse. l) Bruk kun batterilader101 Batteridrevet gressklipper NOR spesifisert av WorxNITRO . Bruk ikke andre ladere enn de som er levert for bruk med utstyret. m)Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret. n) Hold batteripakken utenfor barns rekkevidde. o) Ta vare på den originale bruksanvisningen for fremtidig bruk p) Ta ut batteriene fra utstyret når det ikke er i bruk q) Kvitt deg med produktet på forsvarlig måte. r) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten. s) Ikke fjern batteripakken fra originalemballasjen med mindre du trenger å bruke den. t) Vær oppmerksom på de positive (+) og negative (-) skiltene på batteriet, og sørg for at de brukes riktig. SYMBOLER Les instruksjonsveiledningen før du tar i bruk denne maskinen Hold tilskuere på avstand. Pass deg for skarpe kniver. Knivene fortsetter å rotere selv etter at motoren er slått av - Fjern deaktiveringsenheten før vedlikehold. Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall. Ikke brenn Litium-ion-batteri. Dette produktet er merket med symbolet “samlet separat” med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse. Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd. Bruk vernehansker102 Batteridrevet gressklipper NOR Fjern batteriet fra holderen før det utføres noen form for justering, service eller vedlikehold. Fjern nøkkelen Knivene fortsetter å rotere selv etter at motoren er slått av. Ikke berør noen av delene på hageredskapet før de er helt stanset. APPARATELEMENTER

Gressoppsamlingskapasitet 55 L Batterikapasitet

** Spenning målt uten belastning. Batterispenningen når maksimum 20 V ved oppstart. Merkespenningen er 18 V. *** Ladeutgang 1 og utgang 2 betyr to utganger med samme utgangsspenning og strømstyrke. TILLEGGSUTSTYR WG749E WG749E.9 Batteripakke (WA3014) 2 / Lader (WA3883) 1 /103 Batteridrevet gressklipper NOR Gressamlepose 1 Komposterings sett inn 1 Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Les på tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd. STØYINFORMASJON Belastning lydtrykk L

Bruk hørselsvern. VIBRASJONSINFORMASJON Vanlig belastningsvibrasjon a

<2.5 m/s² Usikkerhet K K = 1.5 m/s² ADVARSEL Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes: Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet. Verktøyet er i god stand og godt veldlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand. Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør. Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene. Dette verktøyet kan forårsake hånd-arm vibrasjons- syndrom, hvis det ikke brukes riktig. ADVARSEL For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden. For å hjelpe til å minimere risikoen for vibrasjonseksponering. Bruk ALLTID skarpe meisler, driller og blad. Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig). Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør. Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager BRUKSVEILEDNING MERK: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

MONTERING Montering av håndtaket & Justering av håndtakets høyde MERK Trykk og hold inne hurtigutløserknappen under drift. Se figur A1, A2 Montering av gressamleposen Se figur B Montering av gressamleposen på gressklipperen MERK Trykk lett på gressposen for å forsikre at den er fullstendig innstallert. MERK Ta mulching innlegget ut av gressklipperen før du monterer gress oppsamlingsposen. Se figur C1, C2, C3 Fjerning/tømming av gressamleposen ADVARSEL! Kontroller at sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen. Løft aldri sikkerhetsklaffen når gressklipperen brukes uten at gressposen er montert. Se figur D1,D2 Montering av bioklipp-plugg Se figur E Tilpassing/fjerning av batteriet Sett inn sikkerhetsnøkkelen før du installerer batteripakken. MERK: Denne maskinen vil bare kjøre når det er installert sp - batterier. Det anbefales å bruke de samme AH- batteriene og lade de to batteriene samtidig. Når du bruker to batterier med forskjellig AH, vil maskinen bare gå til den nedre fellesnevneren. Se figur F1, F2 Kontrollere batteriladingen MERK: Fig. G1 gjelder bare for batteripakken med batterilampen tent. Se Fig.G1104 Batteridrevet gressklipper NOR Lading av batteripakken MERK: Batteripakken leveres uladet. Batteriet må lades opp helt før første klipp. Lad alltid de to batteriene samtidig. Mer detaljer finnes i håndboken. Se figur G2 DRIFT Strømindikatorlampe Se detaljer i delen BATTERISTATUS VIKTIGN: Når bare én lampe lyser, er batteriet for mye utladet, selv om maskinen fortsatt kan fungere. Hvis du fortsetter å bruke maskinen med batteriet i denne utladede tilstanden, kan det redusere batteriets levetid og ytelse. Når ingen lys er tent sitter batteriet ikke riktig i, eller batteriet er defekt, og du må dobbeltsjekke at batteriene er helt på plass i posisjon. Se figur H Start & Stopp Se figur I1,I2 Betjening av selvgående system Se figur J Justering av klippehøyd ADVARSEL! Stopp, slipp Driftsbøyle og vent til motoren stopper før du justerer høyden. Knivene fortsetter å rotere etter at maskinen er slått av, et roterende kniv kan forårsake skade. Ta ikke på de roterende knivene. Se figur K Lagring Se figur L1,L2 BATTERI STATUS LED’S (Se figur H)

• Trykk på knappen ved siden av strømindikatorlampen på maskinen før du starter eller etter bruk for å kontrollere batterikapasiteten.

• Når klipperen er i bruk, vil batterikapasiteten angis automatisk av batteriindikatoren. LED’s konstante sanser og viser batteri tilstand som følgende.

• Lad maskinen med 2 batteripakker med forskjellig AH, viser strømindikatorlampen batteriets tilstand til det laveste av de to batteriene. Indikator for batteristatus Batteritilstand Fem grønne lamper ( )lyser. De to batteriene er fulladet. To, tre eller fire grønne lamper lyser. De to batteriene har noe energi igjen. Jo flere lamper som lyser, jo mer batterikapasitet er igjen. Bare én grønn lampe ( ) lyser. Batterinivået på minst én bat- teripakke er svært lav. Kontroller og lad batteripakken. Ingen lampe lyser. Minst ett batteri er ikke riktig satt inn, eller batteriet er defekt. Bare ett lys blinker to ganger pr. syklus. Minst ett batteri er flatt (se batteritilstand), lad opp de to batteriene straks før ny bruk eller oppbevaring. Bare ett lys blinker tre ganger pr. syklus. Minst ett batteri er varmt, vent på at batteriene er avkjølt før du starter igjen. Bare ett lys blinker fire ganger pr. syklus. Maskinen er overbelastet. Hev skjærehøyden eller skyv langsomt. KOMPOSTERING GRESSKLIPPER TIPS Når du komposterer er din nye gressklipper utviklet for å klippe gresset til små biter og fordele dem tilbake på plenen. Under normale omstendigheter vil det komposterte gresset brytes ned og bidra med økologisk næringer til plenen. Vennligst ta til ettersyn følgende anbefalinger for optimal komposterings ytelse.

1. Unngå å klippe gress som er vått fra regn eller dugg.

Vått gress kan danne klumper som kan blande seg med komposterings handling og reduserer operasjonstiden. Det beste tidspunktet for å klippe gresset er sen ettermiddag når gresset er tørt og det nylig klipte området vil ikke bli eksponert for direkte sol.

2. For best komposterings ytelse still inn klippehøyde

på omtrent en tredjedel av gressknivens lengde, idealt sett ikke mer enn 40mm på en gang. Hvis plenen er overgrodd kan det være nødvendig å øke klippehøyden for å redusere krefter for dytting og forhindre overbelastning av motoren. For ekstremt tung kompostering er det hensiktsmessig å først klippe på en høy klippehøyde innstilling og deretter klippe en gang til for endelig klippehøyde. Ellers, mindre og saktere klipping.

3. For best ytelse, hold gressklipper housing fri fra

gressrester. Frat id til annen skru av gressklipper og vent til kniven har fullstendig stoppet. Deretter frigjør sikkerhetsnøkkel og legg gressklipper over på en side. Ved bruk av en gjenstand som for eksempel en pinne, skrap ut eventuelle gressoppsamlinger i kniv området. Vær forsiktig med de skarpe endene til kniven. Rengjør ofte når brukt i vått, nytt gress og alltid etter hver bruk.

4. Visse typer av gress og gress omstendigheter kan

kreve at et område blir kompostert en gjentatt gang for å fullstendig distribuere gresset over plenen. Hvis gresset blir klipt en gang til er det hensiktsmessig å klippe perpendikulært (på tverst av) det første klippe mønsteret. ENDR IKKE KLIPPE MØNSTER PÅ NOEN MÅTE105 Batteridrevet gressklipper NOR SOM KAN FORÅRSAKE KLIPPING NEDOVER EN BAKKE.

5. Endr ditt klippe monster fra uke til uke. Dette kan hjelpe

til å forhindre mattelse og frøing av plenen. KLIPPEOMRÅDE Klippeområdet kan påvirkes av flere faktorer, som skjærehøyde, plenens fuktighet, samt lengden og tettheten til gresset. I tillegg kan ofte start og stopp av gressklipperen for mange ganger under bruk redusere kippeområdet. Tabellen nedenfor viser forholdet mellom klippeforhold og klippeområdet. Skjærehøyde Anbefalt partistørrelse (maks.) klipp 8cm til 6cm Med 2*20V/4.0Ah batterier Opp til 500m

og ikke start/stopp klipperen for ofte i løpet av bruk.

2) For best mulig ytelse må du bruke to fulladede batteripakker

samtidig, og alltid klippe 1/3 eller mindre av gresshøyden.

4) Unngå å klippe vått gress, det vil kleve seg til undersiden av

maskinen og avklippet kan ikke samles eller kastes skikkelig.

5) En høyere klippehøyde skal brukes på nytt eller tykt gress, og

dette vil forlenge batterivarigheten. VEDLIKEHOLD Advarsel: Stopp gressklipperen, fjern sikkerhetsnøkkelen og batteriene før du fjerner oppsamlingsposen for gress. Merk: For å forsikre lang og pålitelig bruk, utfør følgende vedlike- holds prosedyrer med jevne mellomrom. Sjekk for åpenbare feil slik som en løs, feilplassert eller skadet kniv, løse tilbehør og utbrukte eller skadede deler. Sjekk at deksel og beskyttelse ikke er skadet og korrekt montert til gressklipper. Utfør det nødvendige vedlikehold eller reperasjoner før bruk av gressklipper. Hvis gressklipper skulle feile selv om vedlikehold har blitt utført vennligst kontakt vår kunde hjelpline for råd.

1. Forsikr av kniven forblir balansert.

2. Skarp kniven etter den opprinnelige klippe vinkel.

3. Skarp klippe endene på begge endene av kniven, fjern lik mengde

materiale fra begge sider. MERK:

1. Påse at klipperen er skrudd av .Fjern nøkkelen og batteriene.

2. Plasser klipperen stående i lagringsmodus.

KNIV BALANSERING (Se figur N) Sjekk balansen til kniv ved å plassere sentrums hullet til kniv N-1 over skrujernsskaft N-2,fast spent horisontalt i en skrustikke N-3. Hvis en ende av kniven roterer nedover, fil den enden. Kniven er korrekt balansert hvis ingen av enden faller nedover. KNIV-VEDLIKEHOLD (Se figur O1, O2) Skift ut kniven etter 50 timers drift eller annethvert år,avhengig av hva som kommer først - uansett forfatning. For å bytte kniven kan du følge disse anvisninger. Du trenger hagehansker (medfølger ikke) og en skrunøkkel (medfølger ikke) for å fjerne kniven. Sørg for at sikkerhetsnøkkelen og batteriene ikke er satt inn. Sett inn en trekloss mellom bladet og kutteenheten for å forhindre at bladet snur og skru opp knivbolten mot klokken ved å bruke skrunøkkelen, og så fjerne bladet. For å montere igjen kan du plassere bladet med skjærekan- tene mot bakken. Deretter stramm forsiktig kniv mutteren LAGRING (Se figur L1,L2) Stopp gressklipperen, og fjern alltid sikkerhetsnøkkelen og batteriene. Rengjør utsiden av maskinen omstendig ved bruk av en myk børste eller klut. Bruk ikke vann, løsningsmid- del eller polerende middle. Fjern alt gress og annet rusk spesielt fra ventilasjons slusene. Legg maskinen på siden og rengjør knivområdet. Hvis det finnes gress som er presset sammen i knivområdet bør du fjerne det med et redskap av tre eller plast. Oppbevar maskinen på et tørt sted. Ikke sett andre ting oppå maskinen. For enklere lagring, trykk og hold inne hurtigutløserknappen, og fold sammen styrestangen. MILJØVERNTILTAK Avfall etter elektriske produkter må ikke legges sam- men med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.106 Batteridrevet gressklipper NOR FEILSØKING Problemer Feilrettende tiltak

kjører ikke når driftsbøylen er aktivert. A. Kontroller at sikkerhetsnøkkelen er installert og at den sitter helt og at nødstoppknappen er trykket helt inn. B. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene, legg gressklipperen på siden, og kontroller at bladet kan rotere fritt. Hvis den ikke kan rotere fritt, lever klipperen til et autorisert verksted. Bladet skal kunne rotere fritt. C. Er batteriet ladet helt opp? Sett inn kontakten til laderen og vent til det grønne lyset tennes.

under klipping. A. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene, legg gressklipperen på siden, og kontroller at bladet kan rotere fritt. Hvis den ikke kan rotere fritt, lever klipperen til et autorisert verksted. Bladet skal kunne rotere fritt. B. Hev hjulenes klippehøyde til høyeste posisjon, og start gressklipperen. C. Er batteriet ladet helt opp? Sett inn kontakten til laderen og vent til det grønne lyset tennes. D. Ikke overbelast gressklipperen. Senk farten, eller hev klippehøyden. Eller begge deler.

er i gang, men klippeytelsen er utilfredstillende, eller klipper ikke hele plenen. A. Er batteriet ladet helt opp? Sett inn kontakten til laderen og vent til det grønne lyset tennes. B. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Legg gressklipperen på siden og kontroller: at bladet er skarpt – hold bladet skarpt om undersiden og utmatingen er tilstoppet. C. Innstillingen av hjulhøyden kan være for lav for gressforholdene. Hev klippehøyden.

tungt å skyve gressklipperen. A. Hev klippehøyden for å hindre at gressklipperen sleper i bakken. Kontroller at hvert hjul roterer fritt.

bråker unormalt mye og vibrerer. A. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Legg gressklipperen på siden, og kontroller at bladet ikke har blitt bøyd eller skadet. Hvis bladet er skadet, skifter du det ut med et nytt blad fra. Hvis gressklipperens underside er skadet, leverer du inn gressklipperen til et autorisert servicesenter. B. Hvis det ikke er noen synlig skade på bladet og gressklipperen fremdeles vibrerer: Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Roter bladet 180 grader, og monter det igjen. Hvis gressklipperen fremdeles vibrerer, leverer du inn gressklipperen til et autorisert servicesenter.

veksler ikke til grønt lys. A. Batteriet må sjekkes. Lever klipperen til et autorisert servicesenter.

samler ikke opp gresset. A. Ta av oppsamlingsplaten når du samler i pose. B. Utmatingen er tilstoppet. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Fjern gress fra utmatingen. C. For mye avklippet gress. Hev hjulenes klippehøyde for å klippe mindre gress. D. Gressoppsamleren er full. Tøm gressoppsamleren oftere.

opp gress, er avklippet synlig. A. Det klippes for mye gress. Hev hjulenes klippehøyde for å klippe mindre gress. Ikke klipp mer enn 1/3 av total lengde. B. Sjekk om bladet er skarpt. Bladet må alltid holdes skarpt.

redusert kjøretid etter mye bruk. A. Lever til autorisert serviceverksted – den kan trenge nytt batteri.

på batteriladeren blinker rødt og batteriet kan ikke lades. A. Batteriet overopphetes etter fortsatt bruk. Ta ut batteriet fra laderen og la det avkjøles til 42
