NÁVOD NA OBSLUHU WG749E WORX

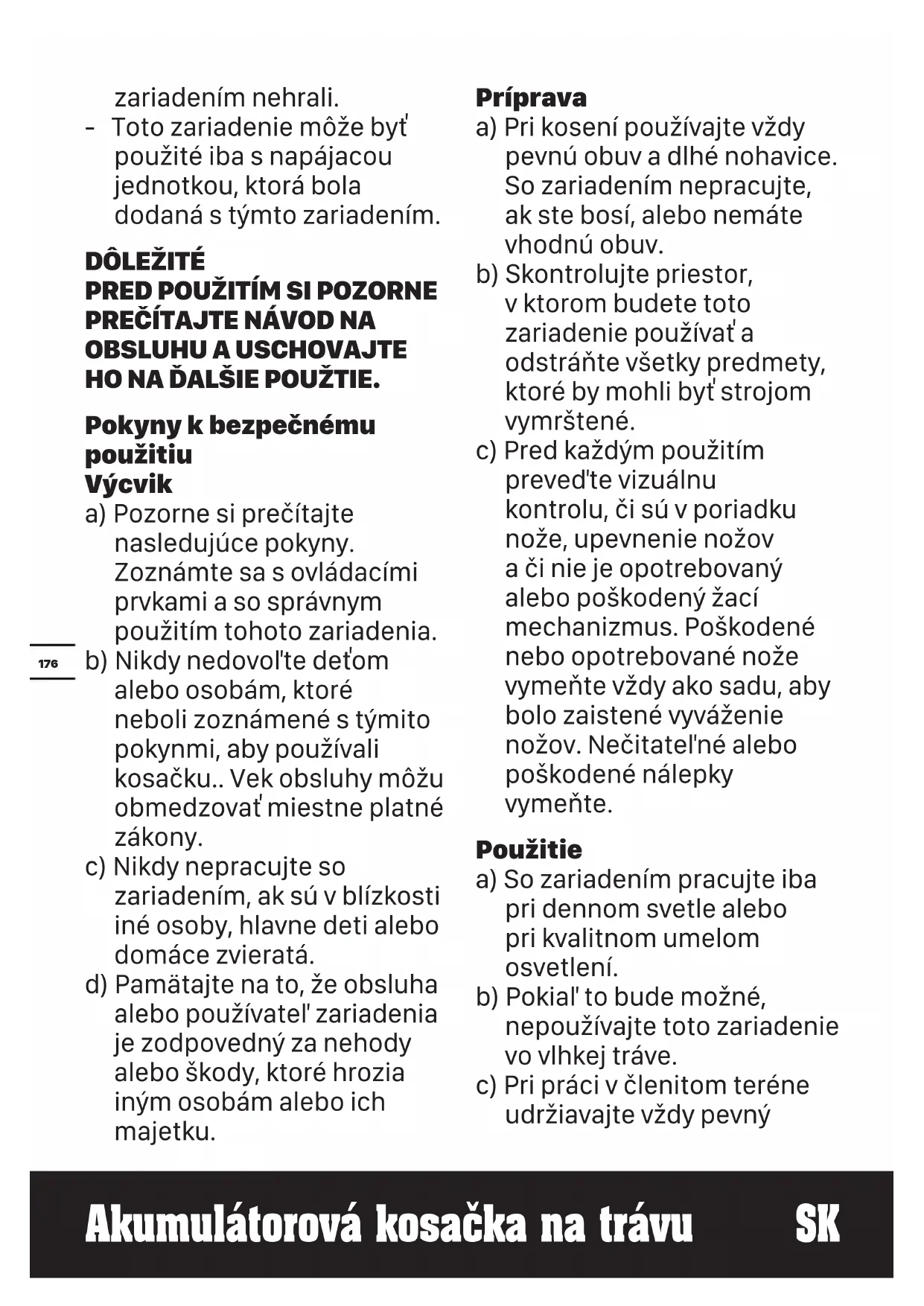

POKYNY UPOZORNENIE Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny. Ak nebudete dodržiavať uvedené bezpečnostné pokyny a upozornenia, môže dôjsť k úrazu elektrickým prúdom, požiaru alebo vážnym zraneniam. Pozorne si prečítajte všetky uvedené pokyny, týkajúce sa bezpečnej obsluhy tohoto zariadenia. Uložte bezpečnostné pokyny na ďalšie použitie. - Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osobami s nedostatočnými skúsenosťami a znalosťami, a to kým nepracujú pod dozorom alebo na základe pokynov o používaní zariadenia vydaných od osoby zodpovednej za ich bezpečnosť. - V prípade detí treba dohliadať na to, aby sa so176 Akumulátorová kosačka na trávu

zariadením nehrali. - Toto zariadenie môže byť použité iba s napájacou jednotkou, ktorá bola dodaná s týmto zariadením.

HO NA ĎALŠIE POUŽTIE. Pokyny k bezpečnému použitiu Výcvik a) Pozorne si prečítajte nasledujúce pokyny. Zoznámte sa s ovládacími prvkami a so správnym použitím tohoto zariadenia. b) Nikdy nedovoľte deťom alebo osobám, ktoré neboli zoznámené s týmito pokynmi, aby používali kosačku.. Vek obsluhy môžu obmedzovať miestne platné zákony. c) Nikdy nepracujte so zariadením, ak sú v blízkosti iné osoby, hlavne deti alebo domáce zvieratá. d) Pamätajte na to, že obsluha alebo používateľ zariadenia je zodpovedný za nehody alebo škody, ktoré hrozia iným osobám alebo ich majetku. Príprava a) Pri kosení používajte vždy pevnú obuv a dlhé nohavice. So zariadením nepracujte, ak ste bosí, alebo nemáte vhodnú obuv. b) Skontrolujte priestor, v ktorom budete toto zariadenie používať a odstráňte všetky predmety, ktoré by mohli byť strojom vymrštené. c) Pred každým použitím preveďte vizuálnu kontrolu, či sú v poriadku nože, upevnenie nožov a či nie je opotrebovaný alebo poškodený žací mechanizmus. Poškodené nebo opotrebované nože vymeňte vždy ako sadu, aby bolo zaistené vyváženie nožov. Nečitateľné alebo poškodené nálepky vymeňte. Použitie a) So zariadením pracujte iba pri dennom svetle alebo pri kvalitnom umelom osvetlení. b) Pokiaľ to bude možné, nepoužívajte toto zariadenie vo vlhkej tráve. c) Pri práci v členitom teréne udržiavajte vždy pevný177 Akumulátorová kosačka na trávu

postoj. d) Kráčajte, nikdy nebehajte. e) Pri práci s rotačnými kosačkami na kolieskach jazdite vždy po vrstevnici svahu, nikdy nechoďte smerom nahor a dolu. Jazdite vždy po vrstevniciach svahu, nikdy nechoďte smerom nahor a dolu. f) Pri zmene smeru na svahu buďte vždy veľmi opatrní. g) Nekoste na príliš strmom svahu. h) Dávajte veľký pozor pri cúvaní alebo pri priťahovaní kosačky smerom k sebe.

i) Zastavte nože, ak pri práci

s kosačkou musíte kosačku nakloniť, pri prechádzaní z trávnatých plôch a pri preprave kosačky z plochy na plochu, ktorá bola už kosená. j) Nikdy nepoužívajte kosačku s poškodenými krytmi alebo bez bezpečnostného zariadenia, napríklad odhŕňačov alebo nesprávne nasadených zberných košov. k) Pri zapínaní motora kosačky postupujte opatrne podľa uvedených pokynov, nohy udržiavajte v bezpečnej vzdialenosti od noža (nožov). l) Pri zapínaní motora kosačku nikdy nenakláňajte, okrem prípadov, keď musí byť kosačka pri štartovaní naklonená. V takom prípade nenakláňajte kosačku viac, ako je nevyhnutné a zdvíhajte iba tú časť kosačky, ktorá je ďalej od obsluhy. m)Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce časti kosačky. Dbajte na to, aby bol otvor na odvod pokosenej trávy neustále voľný. n) Nedotýkajte sa nožov pred vytiahnutím bezpečnostného kľúča, pokiaľ nedôjde k ich úplnému zastaveniu. o) Nezapínajte kosačku, ak stojíte priamo pred otvorom pre odvod pokosenej trávy. p) Neprepravujte kosačku, ak je ku kosačke pripojený zdroj napájania. q) Zastavte kosačku a vytiahnite bezpečnostný kľúč. Skontrolujte, či došlo k úplnému zastaveniu všetkých pohybujúcich sa častí. – Vždy, keď ponecháte178 Akumulátorová kosačka na trávu

zariadenie bez dozoru. – Pred odstránením zablokovania. – Pred kontrolou, čistením, a každou prácou na zariadení. – Po náraze do cudzieho predmetu. Pred každým použitím kosačky skontrolujte, či je zariadenie v poriadku a preveďte potrebné opravy. Ak začne kosačka nadmerne vibrovať (preveďte kontrolu okamžite). - Skontrolujte, či nedošlo k poškodeniu. - Vymeňte alebo opravte poškodenú časť. - Skontrolujte a utiahnite všetky uvoľnené časti. Údržba a uskladnenie a) Udržiavajte všetky matice, skrutky a upevňovacie prvky riadne utiahnuté, aby ste zaistili bezchybný prevádzkový stav zariadenia. b) Kontrolujte pravidelne zberný kôš, či nie je opotrebovaný alebo poškodený. c) Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené časti. Používajte výhradne originálne náhradné diely a príslušenstvo. d) Pri nastavovaní kosačky buďte veľmi opatrní, aby ste zabránili zachyteniu prstov medzi pohybujúcimi sa nožmi a pevnými časťami kosačky. e) Pred uskladnením nechajte kosačku vždy riadne vychladnúť. f) Pri údržbe nožov dávajte pozor, pretože aj po vypnutí kosačky od zdroja napájania môžu byť nože stále v pohybe.

a) Nepokúšajte sa demontovať, rozoberať alebo rozrezávať batérie alebo jej články. b)Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere,179 Akumulátorová kosačka na trávu

mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar. c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhľadajte lekárske ošetrenie. f) Ak dôjde k požitiu kvapaliny z batérie, vyhľadajte okamžite lekárske ošetrenie. g) Udržujte batérie čisté a suché. h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

i) Batéria musí byť pred

použitím nabitá. Vždy postupujte podľa uvedených pokynov a používajte správny postup nabíjania. j) Nenechávajte batériu nabíjať, ak nebude batéria použitá. k)Po dlhodobom uložení budete možno musieť vykonať niekoľko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon. l) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnosťou WorxNITRO . Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. m)Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením. n) Ukladajte batérie mimo dosahu detí. o) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy. p) Ak sa zariadenie nepoužíva, vyberte z neho180 Akumulátorová kosačka na trávu

batériu. q)Vykonávajte riadnu likvidáciu batérie. r) V zariadení nekombinujte batériové články rôzneho dátumu výroby, kapacity, veľkosti alebo typu. s)Nevyberajte batériu z originálneho obalu skôr, než bude použitá. t) Dodržujte polaritu vložených batérií plus (+) a mínus (-) a zaistite používanie batérií správnym spôsobom. SYMBOLY Pred použitím zariadenia si prečítajte návod na použitie. Udržujte ostatné osoby v bezpečnej vzdialenosti. Používajte len ostré nože. Nože budú pokračovať v otáčaní aj chvíľu po vypnutí motora. Pred prevádzaním údržby vytiahnite bezpečnostný kľuč. Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostať do systému kolobehu vody, čo môže ohroziť vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad. Nespaľujte ich Akumulátor Li-Ion. Tento výrobok bol označený symbolom “triedený odpad” pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a ľudské zdravie. Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. Noste ochranné rukavice Pred akýmkoľvek nastavovaním, servisom alebo údržbou vyberte z úložného priestoru batériu. Odstráňte kryt Po vypnutí tohto záhradníckeho náradia nože ešte rotujú ďalej a mohli by Vám spôsobiť poranenie. Pred kontaktom so zariadením, počkajte, až sa všetky jeho súčasti zastavia.

• Nie všetko zobrazené alebo popísané príslušenstvo je súčasťou štandardnej dodávky. TECHNICKÉ ÚDAJE Typ WG749E WG749E.9 (7 - označenie stro- jov, zástupca akumulátorových kosačiek na trávu) WG749E WG749E.9 Napájacie napätie 40V Max.(2x20V Max.)** Otáčky naprázdno 2800 /min Šírka paluby 48 cm Šírka rezu 46 cm Priemer predného kolesa 200 mm Priemer zadného kolesa 230 mm Výška kosenia 20 – 80 mm Počet polôh pre výšku kosenia

Hmotnosť stroja 28.7 kg 27.3 kg **Napätie merané bez pracovného zaťaženia. Pôvodné napätie batérie dosahuje maximálne 20 V. Menovité napätie je 18 V. *** Nabíjací výstup 1 a výstup 2 označuje u nabíjačky dva porty s rovnakým napätím a prúdom.

WG749E WG749E.9 Akumulátor (WA3014) 2 / Nabíjačka (WA3883) 1 / Zberný kôš na trávu 1 Mulčovací kryt 1 Odporúčame Vám, aby ste si zakúpili príslušenstvo v rovnakej predajni, v akej ste zakúpili aj vaše náradie. Typ príslušenstva zvoľte podľa typu vykonávanej práce. Ďalšie podrobnosti nájdete na obale príslušenstva. Pomoc a užitočné rady vám môže poskytnúť predajca náradia.

Meraný akustický tlak L

Meraný akustický výkon L

Typická nameraná hodnota vibrácií a

<2.5 m/s² Nepresnosť K = 1.5 m/s² VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní.

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie. Určené použitie Tento výrobok je určený na kosenie trávnikov na súkromných pozemkoch.

VYKONÁVANÝ ÚKON OBR. ZOSTAVENIE Zostavenie rukoväti & Nastavenie výšky rukoväti POZNÁMKA Stlačte a podržte tlačidlo rýchleho uvoľnenia počas prevádzky. Pozrite Obr. A1, A2 Zostavenie zberného koša Pozrite Obr.B Upevnenie zberného koša na kosačku POZNÁMKA: Vrecko na trávu jemne zatlačte a presvedčte sa takto, že je úplne nainštalované. POZNÁMKA: Pred nasadením zberného vaku na trávu vyberte z kosačky mulčovaciu vložku. Pozrite Obr.C1, C2, C3 Odobratie/vyprázdnenie zberného koša VAROVANIE! Predpoužitímvždyskontrolujte, či je bezpečnostnáklapka výstupnéhootvoruuzatvor ená. Bezpečnostnúklapku nikdynezdvíhajte, aksakosačkapo užívabeznasadenéhozbernéhovak unatrávu. Pozrite Obr. D1,D2 Inštalácia mulčovacieho krytu Pozrite Obr.E Vložení/vytiahnutie akumulátora Pred nainštalovaním sady batérií vložte bezpečnostný kľúč. POZNÁMKA: Tento stroj je možné spustiť len vtedy, ak sú nainštalované samostatné batérie. Odporúčame použiť batérie s rovnakým Ah a súčasne nabiť dve batérie. Keď používate dve batérie s rozdielnym Ah, stroj bude možné spustiť len pri nižšom spoločnom menovateli. Pozrite Obr. F1, F2 Kontrola stavu nabitia batérie POZNÁMKA: Obr. G1 platí len pre akumulátor s indikátorom stavu nabitia. Pozrite Obr.G1 Nabíjanie batérie POZNÁMKA: Táto batéria sa dodáva ako nenabitá. Pred prvým kosením trávnika musí byť batéria celkom nabitá. Oba akumulátorynabíjajtenaplnúka pacituvždysúčasne. Podrobné údaje nájdete v príručke k nabíjačke. Pozrite Obr.G2

DÔLEŽITÉ: Keď svieti iba jedno zelené svetlo, váš akumulátor je takmer vybitý, a to aj napriek tomu, že kosačka dokáže kosiť trávu. Pokračujúce používanie kosačky na trávu v prípade vybitého akumulátora môže skrátiť životnosť a výkon akumulátora. Ak nesvieti žiadna kontrolka, najmenej jeden akumulátor nie je plne nasadený, alebo je chybný. Skontrolujte, prosím, čisúobaakumulátoryusadené v správnejpolohe. Pozrite Obr. H Spustenie & Zastavenie Pozrite Obr. I1,I2 Ovládanie samohybného systému Pozrite Obr.J Nastavenie výšky kosenia VAROVANIE! Pred nastavením výšky zastavte, uvoľnite ovládaciu páku a počkajte, kým sa motor nezastaví. Po vypnutí stroja čepele pokračujú v otáčaní; rotujúca čepeľ môže zapríčiniť poranenie. Nedotýkajte sa rotujúcich čepelí. Pozrite Obr.K Uloženie Pozrite Obr. L1,L2 ALTERNÁTOR - STAVOVÉ LED KONTROLKY (Pozrite Obr. H)

• Pred spustením alebo po použití stlačte tlačidlo umiestnené na prístroji vedľa kontrolky napájania, aby ste skontrolovali kapacitu akumulátora. Počas prevádzky je kapacita akumulátora automaticky zobrazená na indikátore výkonu akumulátora.

• Indikátor neustále sníma a zobrazuje stav akumulátora nasledujúcim spôsobom.

• elektrickým nábojom Ah, indikuje kontrolka napájania stav spodného akumulátora. Indikátor stavu nabitia akumulátora Stav akumulátora Svieti päť zelených kontroliek

Dva akumulátory sú úplne nabité. Svietia dve, tri alebo štyri zelené kontrolky. Dva akumulátory sú ešte čiastočne nabité. Čím viac zelených kontroliek svieti, tým je vyššia zostávajúca kapacita nabitia. Svieti iba jedna zelená kontrolka

Najmenej jeden akumulátor je úplne vybitý a je nutné ho znovu nabiť. Nesvieti žiadna kontrolka. Najmenej jeden akumulátor nie je úplne nasadený, alebo je chybný. Bliká iba jedna kontrolka dvakrát za sebou. Najmenej jeden akumulátor je takmer vybitý (pozri indikátor stavu nabitia akumulátora). Pred opätovným použitím, alebo pred uskladnením nabite súčasne oba akumulátory. Bliká iba jedna kontrolka trikrát za sebou. Najmenej jeden akumulátor je príliš zahriaty. Pred opätovným spustením zariadenia počkajte, až vychladne. Bliká iba jedna kontrolka štyrikrát za sebou. Kosačka je preťažená. Zvýšte výšku rezu alebo na kosačku tlačte len zvoľna.

TIPY OHĽADNE KOSENIA A

MULČOVANIA Vaša kosačka je navrhnutá tak, aby počas mulčovania posekala zvyšky trávy na malé kúsky a rozložila ich naspäť do trávnika. V rámci bežných podmienok sa mulčovaná tráva rýchlo rozloží a poskytne trávniku výživu. Kvôli dosiahnutiu optimálneho výkonu počas mulčovania si pozrite nasledujúce odporúčania.

1) Vyhnite sa koseniu ak je tráva mokrá od dažďa alebo

od rosy. Mokrá tráva môže vytvárať zhluky, ktoré znemožňujú mulčovanie a znižujú chod. Najlepší čas na kosenie trávy je neskoré popoludnie, kedy je tráva suchá a kedy čerstvo pokosená plocha nebude vystavená priamemu slnečnému žiareniu.

2) Pre dosiahnutie najlepšieho mulčovacieho výkonu

nastavte reznú výšku tak, aby ste odsekli asi jednu tretinu výšky stebla trávy; ideálne je naraz odseknúť nie viac ako 40 mm. Ak je trávnik prerastený, bude pravdepodobne potrebné zvýšiť reznú výšku s cieľom znížiť silu potrebnú na tlačenie a preťažovanie motora. V prípade veľmi náročného mulčovania sa odporúča najprv vykonať kosenie pri nastavenej vysokej výške rezu a následne pokosiť pri finálnej výške rezu. V opačnom prípade vykonávajte rovné zábery a pohybujte sa kosačkou pomaly.

3) Pre dosiahnutie najlepšieho výkonu zo skrine

kosačky odstraňuje nahromadenú trávu. Z času na čas kosačku vypnite a počkajte, dokiaľ sa čepeľ úplne nezastaví. Následne vyberte bezpečnostný kľúč a otočte kosačku nabok. Pomocou predmetu ako je palička odstráňte z priestoru čepele nahromadenú trávu. Dávajte pozor na ostré hrany čepele. Čistenie vykonávajte často v prípade novej trávy a vždy po každom použití.

4) Určité typy trávy alebo stav trávy môže vyžadovať

vykonanie druhého mulčovania s cieľom roztrúsiť trávu kompletne v rámci trávnika.184 Akumulátorová kosačka na trávu

V prípade druhého kosenia sa odporúča vykonať kosenie kolmo (naprieč) prvým smerom kosenia. V ŽIADNOM PRÍPADE NEMEŇTE SMER KOSENIA TÝM BY MOHLO DÔJSŤ KU KOSENIU SMEROM ZO SVAHU.

5) Každý týždeň zmeňte svoj smer kosenia. Tým

pomôžete zachovať hustotu trávnatého koberca a textúru trávnika.

PLOCHY Veľkosť skosenej plochy môže byť ovplyvnená niekoľkými faktormi, ako sú výška kosenia, vlhkosť trávnika, dĺžka stebiel trávy a hustota trávy. Príliš časté zapínanie a zastavovanie kosačky počas kosenia trávnika naviac spôsobuje zmenšenie veľkosti pokosenej plochy. Vzťah medzi podmienkami pre kosenie a veľkosťou pokosenej plochy je popísaný v nižšie uvedenej tabuľke. Výška kosenia Odporúčaná dávka (maximum) Strih 8 až 6 cm S 2 * 20 V / 4.0 Ah batériou Do 500 m

• pri súčasnom použití 2 úplne nabitých batérií RADY:

1) Odporúčame vám, aby ste kosili trávnik v kratších

intervaloch tak, aby ste chodili normálnym tempom a aby ste počas práce často nezapínali/nezastavovali kosačku.

2) Vždy prosím zaistite, aby boli súčasne používané

dve úplne nabité batérie a vždy koste maximálne 1/3 výšky trávnika, aby bol zaručený najlepší výkon kosačky.

3) Pri kosení vysokej trávy choďte pomaly, aby bolo

zaručené efektívnejšie kosenie a riadne odvádzanie pokosenej trávy.

4) Zabráňte koseniu vlhkej trávy, pretože by sa tráva

lepila na spodnú časť žacieho ústroja a skosená tráva by nemohla byť riadne zachytená alebo odvedená.

5) U nového alebo hustého trávnika používajte väčšiu

výšku kosenia, čím predĺžite pracovnú dobu batérie. ÚDRŽBA VAROVANIE:Skôr ako odstránite vrece na zber trávy, zastavte kosačku, odstráňte bezpečnostný kľúč a batérie. POZNÁMKA: Aby ste zabezpečili dlhú a spoľahlivú prevádz- ku, pravidelne vykonávajte nasledujúce postupy údržby. Kontrolujte bežné poškodenia ako je uvoľnenie, zablo- kovanie alebo poškodenie čepele, uvoľnenie upevňovacích prvkov a opotrebovanie alebo poškodenie jednotlivých súčastí. Skontrolujte, či kryty a chrániče nie sú poškodené a skontrolujte, že sú na kosačke správne osadené. Pred prevádzkovaním kosačky vykonajte potrebnú údržbu a opravy. Ak dôjde k chybe činnosti kosačky aj napriek vykonávaniu pravidelnej údržby, o pomoc požiadajte zákaznícku linku. OSTRENIE ČEPELE PRE ZACHOVANIE MAXIMÁLNEHO VÝKONU KOSAČKY

UDRŽIAVAJTE ČEPEĽ NAOSTRENÚ. OTUPENÁ ČEPEĽ

NEDOKÁŽE DÔKLADNE TRÁVU POKOSIŤ ANI SPRÁVNE VYKONÁVAŤ MULČOVANIE. POČAS DEMONTÁŽE, OSTRENIA A INŠTALÁCIE ČEPELE POUŽÍVAJTE SPRÁVNU OCHRANU OČÍ.UISTITE SA, ŽE BEZPEČNOSTNÝ KĽÚČ A BATÉRIE SÚ ODSTRÁNENÉ. Ostrenie čepele dvakrát za sezónu je zvyčajne postačujúce v rámci bežných podmienok. Piesok spôsobuje rýchle otu- penie čepele. Ak je váš trávnik založený na piesčitej pôde, možno bude potrebné ostrenie čepele vykonať častejšie. OHNUTÚ ALEBO POŠKODENÚ ČEPEĽ OKAMŽITE VYMEŇTE. POČAS OSTRENIA ČEPELE (Pozrite Obr.M)

1. Čepeľ musí zostať vyvážená.

2. Čepeľ ostrite pod pôvodným uhlom rezu.

VYVÁŽENIE ČEPELE (Pozrite obr. N) Zkontrolujte vyvážení nože zavěšením za středový otvor N-1 na hřebík nebo dřík šroubovákuN-2 upnutý ve vodorovné poloze do svěráku N-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepeľ je správne vyvážená, ak ani jeden z koncov nepadá dolu. ÚDRŽBA ČEPELE (Pozrite Obr.O1, O2) Svoju čepeľ vymeňte po 50 hodinách prevádzky alebo po 2 rokoch; uplatnite dobu, ktorá nastane skôr, a to bez ohľadu na podmienky. Tieto postupy dodržiavajte v prípade demontáže a výmeny čepele. Na demontáž čepele budete potrebovať záhradnícke rukavice (nie sú súčasťou) a kľúč na matice. Uistite sa, že bezpečnostný kľúč a batérie nie sú nainštalované. Zaklinujte kus dreva od medzi čepeľ a kryt kosačky, aby ste predišli otáčaniu čepele a pomocou kľúča na matice odskrutkujte maticu čepele proti smeru hodinových ručičiek., a následne čepeľ demontujte. Opätovne nasadenie vykonáte tak, že najprv čepeľ umiestnite tak, aby jej rezné hrany smerovali smerom k zemi. Následne dôkladne utiahnite skrutku čepele. USKLADNENIE (Pozrite Obr. L1, L2) Zastavte kosačku a vždy odstráňte bezpečnostný kľúč a batérie. Dôkladne pomocou mäkkej kefy a tkaniny vyčistite vonkajšie plochy stroja. Nepoužívajte vodu, rozpúšťadlá alebo leštiace prostriedky. Všetku trávu a úlomky odstráňte, a to hlavne z vetracích otvorov. Otočte stroj na jednu stranu a vyčistite priestor čepele. Ak sa v priestore čepele nachádzajú zvyšky trávy, odstráňte ich pomocou dreveného alebo plastového kusa. Stroj uskladnite na suchom mieste. Na hornú plochu stroja neumiestňujte žiadne predmety. Na pomoc pri uskladnení stlačte a podržte uvoľňovacie tlačidlo a zložte rukoväť.185 Akumulátorová kosačka na trávu

PROSTREDIA Elektrické výrobky neslobodno likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. ODSTRAŇOVANIE PROBLÉMOV Symptóm Nápravné činnosti 1.Kosačka je vypnutá, keď je aktivovaná ovládacia páka. A. Skontrolujte, či je vložený bezpečnostný kľúč, či je úplne zasunutý a či je úplne zatlačené tlačidlo bezpečnostného blokovania. B.Na vypnutie kosačky uvoľnite ovládaciu páku. Odstráňte bezpečný kľúč a batérie, otočte kosačku na bok a skontrolujte, či sa voľne otáča nôž kosačky. Ak sa voľne neotáča, obráťte sa na autorizovaný servis. Nôž by sa mal voľne otáčať. C. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.

počas kosenia zastavuje. A. Na vypnutie kosačky uvoľnite ovládaciu páku. Odstráňte bezpečný kľúč a batérie, otočte kosačku na bok a skontrolujte, či sa voľne otáča nôž kosačky. Ak sa voľne neotáča, obráťte sa na autorizovaný servis. Nôž by sa mal voľne otáčať. B. Zväčšite výšku kosenia nastavením žacieho ústrojenstva do najvyššej možnej polohy a spustite kosačku. C. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka. D. Vyvarujte sa preťaženia kosačky. Znížte rýchlosť kosenia alebo zvýšte polohu žacieho ústrojenstva. Alebo oboje.

beží, ale výkon kosenia nie je uspokojivý. Alebo nepokosí celú rozlohu trávniku. A. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka. B.Na vypnutie kosačky uvoľnite ovládaciu páku. Odstráňte bezpečný kľúč a batérie. Otočte kosačku na bok a skontrolujte nasledujúce: Nabrúsenie noža – Nôž musí byť ostrý. Či nedošlo k zaneseniu žacieho ústrojenstva a výstupného otvoru. C. Žacie ústrojenstvo môže byť nastavené príliš nízko vzhľadom na stav trávnika. Zväčšite výšku žacieho ústrojenstva.

ťažko tlačí. A. Zväčšite výšku žacieho ústrojenstva, aby sa znížil tlak žacieho ústrojenstva na trávu. Skontrolujte, či sa voľne otáča každé koliesko.

veľmi hlučná a vibruje. A.Na vypnutie kosačky uvoľnite ovládaciu páku. Odstráňte bezpečný kľúč a batérie. Otočte kosačku na bok a skontrolujte nôž, aby ste sa uistili, či nie je ohnutý alebo poškodený. Ak je nôž poškodený, vymeňte ho. Použite nový originálny nôž. Ak je poškodená spodná časť žacieho ústrojenstva, odovzdajte kosačku autorizovanému servisu. B. Ak nezistíte žiadne viditeľné poškodenie noža a kosačka stále vibruje: Na vypnutie kosačky uvoľnite ovládaciu páku. Odstráňte bezpečný kľúč a batérie, a vyberte nôž na sekanie. Obráťte nôž o 180 stupňov a znovu ho namontujte. Ak kosačka stále vibruje, odovzdajte ju autorizovanému servisu.

LED nabíjačky akumulátorov sa neprepne na zelenú. A. Je nutné vykonať diagnostiku akumulátora. Obráťte sa na autorizované servisné stredisko.

nezbiera pokosenú trávu do zberného vaku. A. Pri ukladaní do vaku odstráňte mulčovaciu dosku. B. Zvod je zanesený.Na vypnutie kosačky uvoľnite ovládaciu páku. Odstráňte bezpečný kľúč a batérie . Zo zvodu odstráňte trávne odrezky. C. Príliš veľa pokosenej trávy. Zdvihnite nastavením výšky kolies rez, a skráťte tak dĺžku odrezávaných stoniek. D. Zanesený zvodový žľab. Vysypávanie zberného vaku vykonávajte častejšie.

mulčovaní sú useknuté časti viditeľné. A. Bolo nastavené kosenie príliš veľkej časti stoniek trávy. Zväčšite výšku žacieho ústrojenstva, aby došlo ku skráteniu odstrihnutej časti trávy. Nekoste viac ako 1/3 celkovej dĺžky. B. Skontrolujte, či sú sekacie nože ostré. Nože majte vždy nabrúsené.

viacerých použitiach nízka alebo skrátená doba chodu. A. Výrobok vráťte do autorizovaného servisného strediska - môže byť potrebné nainštalovať nový akumulátor.

nabíjačky akumulátorov bliká červeno a akumulátory nie je možné nabíjať. A. Pri trvalej prevádzke sa akumulátor prehrieva. Vyberte ho z nabíjačky a nechajte ho vychladnúť na teplotu 42°C alebo menej.186 Brezžična kosilnica SL

My, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany V mene spoločnosti Positec vyhlasujeme, že produkt Popis WorxNITRO Akumulátorová kosačka na trávu Typ WG749E WG749E.9 (7 - označenie zariadenia, zástupca Akumulátorová kosačka na trávu) Funkcie kosenie trávy Zodpovedá nasledujúcim smerniciam: 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC v novelizácii 2005/88/EC 2000/14/EC v novelizácii 2005/88/EC Postup vyhodnotenia zhody podľa Dodatku VI. Meraný akustický výkon

Deklarovaný zaručený akustický výkon 94 dB(A) Poverený úradný organ Názov: Intertek, Deutschland GmbH (úradná vyhláška
