WG749E - Corta-relva WORX - Manual de utilização gratuito

Tipo de produto	Cortador de grama sem fio
Marca	WORX
Modelo	WG749E
Largura de corte	46 cm
Altura de corte	20 – 80 mm (7 posições)
Capacidade do saco coletor	55 L
Tipo de bateria	Lítio-Íon 40V Máx. (2 × 20V)
Capacidade da bateria	4.0 Ah
Carregador	WA3883, entrada 100-240V~, saída 2 × 20V 2.0A
Peso	28.7 kg (modelo WG749E)
Velocidade sem carga	2800 rpm
Diâmetro das rodas dianteiras	200 mm
Diâmetro das rodas traseiras	230 mm
Nível de pressão sonora	78.4 dB(A)
Nível de potência sonora	91.6 dB(A)
Vibração (valor medido)	< 2.5 m/s²
Funções principais	Autopropelida, cobertura morta, ajuste de altura, saco coletor, partida de segurança
Manutenção	Afiação regular da lâmina, substituição a cada 2 anos ou 50 h de corte, limpeza após uso
Segurança	Chave de segurança, botão de travamento, parada automática da lâmina, tampas de proteção
Peças sobressalentes e reparabilidade	Lâmina, parafuso da lâmina, bateria, carregador, saco coletor, tampão de cobertura morta disponíveis como peças sobressalentes
Informações gerais	Uso doméstico, compatível com baterias 20V Máx. WORX, tempo de carga 1 h para 1 bateria 4.0 Ah, 2 h para 2 baterias

Perguntas frequentes - WG749E WORX

Como ligar o cortador de grama WG749E?

Insira a chave de segurança, em seguida, instale as duas baterias. Pressione o botão de travamento de segurança e puxe a alavanca de funcionamento em direção ao guidão.

Qual é a altura de corte máxima?

A altura de corte ajustável varia de 20 mm a 80 mm, com 7 posições diferentes.

Como instalar o saco coletor de grama?

Retire primeiro o tampão de cobertura morta, em seguida, encaixe o saco no duto até que ele se prenda. Certifique-se de que a aba de segurança obstrua a saída.

O que fazer se o cortador não ligar?

Verifique se a chave de segurança está bem inserida, se as baterias estão totalmente carregadas e corretamente instaladas. Se o indicador de alimentação não acender, consulte o guia de solução de problemas.

Como fazer a manutenção da lâmina do cortador?

Remova a chave e as baterias. Afie a lâmina no ângulo inicial, removendo quantidades iguais das duas extremidades. Verifique o balanceamento. Substitua a lâmina a cada 2 anos ou após 50 horas de corte.

Qual é a autonomia das baterias?

Com duas baterias de 4.0 Ah totalmente carregadas, você pode cortar até 500 m² se cortar em uma altura elevada e em ritmo normal.

O cortador é adequado para cobertura morta?

Sim, ele vem com um tampão de cobertura morta. Para uma boa cobertura morta, corte quando a grama estiver seca, reduza a altura em no máximo um terço e corte lentamente.

Como guardar o cortador?

Pare o motor, remova a chave de segurança e as baterias. Limpe a máquina com uma escova macia, dobre o guidão e guarde-a em local seco.

O que fazer em caso de vibração anormal?

Pare imediatamente o cortador, remova a chave e as baterias. Verifique se a lâmina não está danificada ou torta. Substitua-a se necessário. Se o problema persistir, entre em contato com um centro de reparo autorizado.

Como recarregar as baterias?

Use o carregador WA3883 fornecido. Conecte-o a uma tomada elétrica. Insira uma ou duas baterias. O carregamento de uma bateria de 4.0 Ah leva aproximadamente 1 hora, duas baterias levam 2 horas simultaneamente.

MANUAL DE UTILIZADOR WG749E WORX

MONTAGGIO E FUNZIONAMENTO

MONTAJE Y FUNCIONAMIENTO

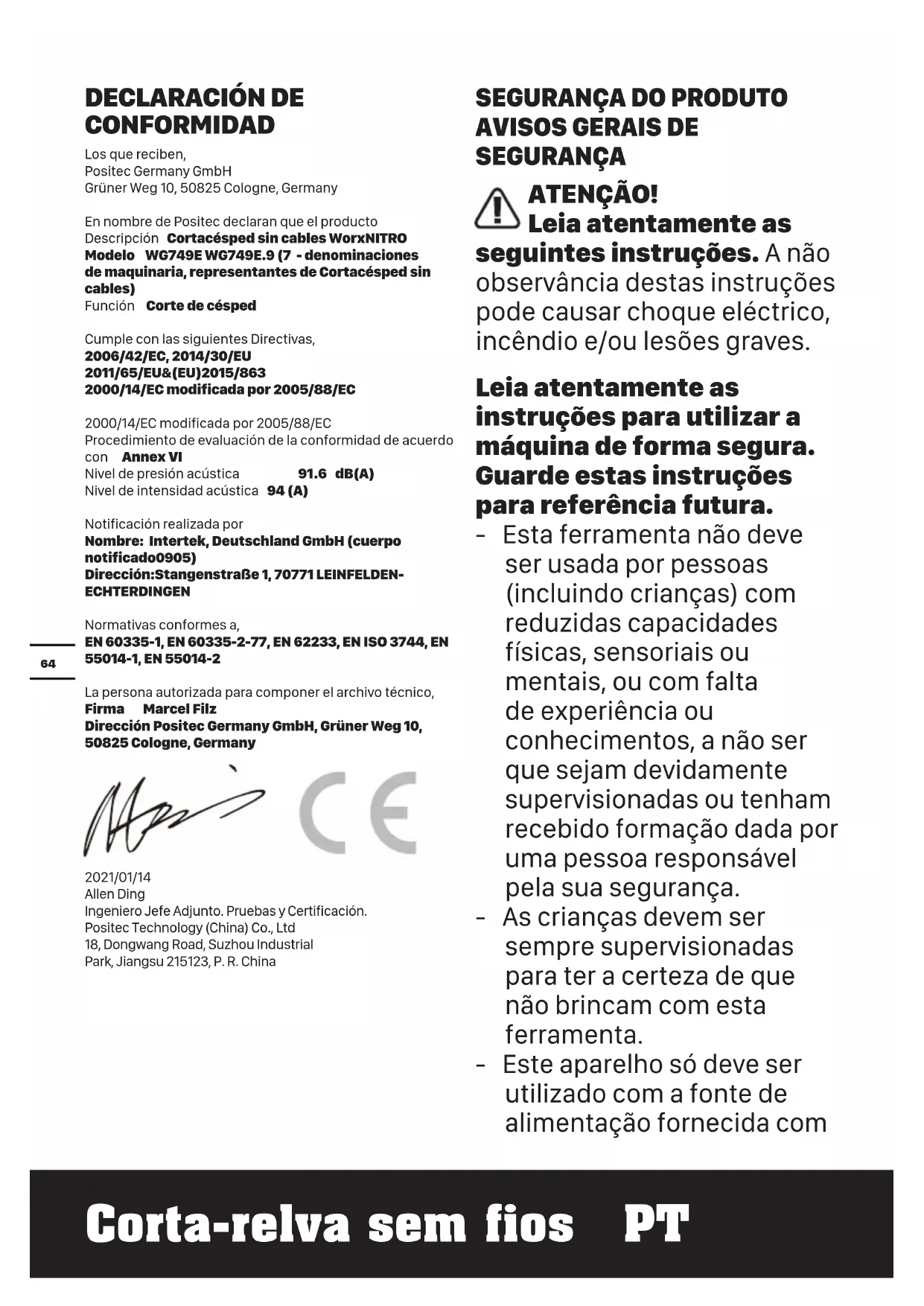

Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Leia atentamente as instruções para utilizar a máquina de forma segura. Guarde estas instruções para referência futura.

- Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou conhecimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsável pela sua segurança.

- As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta.

- Este aparelho só deve ser utilizado com a fonte de alimentação fornecida com

o mesmo.

IMPORTANTE LEIA CUIDADOSAMENTE ANTES DE UTILIZAR GUARDE ESTA INFORMAÇÃO PARA CONSULTA FUTURA

Práticas de utilização segura Treino

a) Leia estas instruções atentamente. Familiarize-se com os comandos e a correcta utilização deste equipamento.
b) Não deixe que crianças ou quaisquer pessoas não familiarizadas com estas instruções utilizem o equipamento. As regras locais podem impor limites relativamente à idade do operador do equipamento.
c) Nunca utilize a máquina, quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas.
d) O utilizador desta ferramenta é responsável pelos acidentes ou pelas situações de perigo que afectem outras pessoas ou os bens destas.

Preparação

a) Ao cortar a relva, use sempre calçado forte e calças compridas. Não utilize este equipamento descalço ou com calçado aberto.
b) Inspeccione cuidadosamente a área onde vai usar o corta-relva e remova todos os objectos que possam ser lançados pelo mesmo;
c) Antes de usar o corta-relva, verifique sempre as lâminas, os parafusos destas e os elementos de corte para se certificar de que estes não estão gastos ou danificados. Substitua os conjuntos de lâminas e de parafusos que estejam gastos ou danificados para que o corta-relva funcione bem.

Funcionamento

a) Utilize este equipamento apenas durante o dia ou com uma boa luz artificial.
b) Sempre que possível, evite utilizar o corta-relva sobre relva molhada.
c) Ao trabalhar em superfícies inclinadas certifique-se de que adopta uma posição

estável.

d) Caminhe, não corra;
e) Ao usar máquinas com rodas, o corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para baixo;

f) Ao trabalhar em locais inclinados, tenha muito cuidado ao mudar de direcção.

g) Não proceda a um corte excessivo da relva em locais inclinados.

h) Tenha muito cuidado ao virar ou ao puxar o equipamento na sua direcção.

i) Pare as lâminas se tiver de inclinar o equipamento para transporte ao atravessar superfícies sem relva e sempre que precisar de transportar o corta-relva de e para a área onde pretende utilizar o equipamento.

j) Nunca utilize este equipamento caso as suas guardas ou mecanismos de segurança estejam defeituosos ou em falta como, por exemplo, se os deflectores e/ou os apanha relva não estiverem colocados no devido lugar.

k) Ligue o motor seguindo as instruções e com os pés afastados das lâminas;
I) Não incline o equipamento ao ligar o motor, excepto se for necessário fazê-lo para proceder ao arranque do mesmo. Neste caso, não incline o equipamento mais do que o absolutamente necessário e levante apenas a parte mais afastada do operador.

m) Não coloque as mãos ou os pés próximo ou por baixo das peças rotativas. No caso dos corta-relvas rotativos, mantenha-se sempre afastado da abertura de descarga.

n) Não toque na lâmina antes do dispositivo de desactivação desta ter sido removido. Aguarde até as lâminas pararem completamente

o) Não efetue o arranque do cortador de relva quando estiver de pé em frente da abertura de descarga.

p) Não desloque esta trituradora quando a mesma estiver em funcionamento.

q) Efetue a paragem do cortador de relva e remova o

dispositivo de desativação. Certifique-se de que todas as peças móveis ficaram completamente imobilizadas.

• sempre que se afastar do corta-relva;
• antes de tentar eliminar a causa de qualquer encravamento;
• antes de verificar, limpar ou realizar qualquer trabalho no corta-relva;
• após bater num objecto estranho; Inspeccione o equipamento para ver se existem danos e repare se necessário.

Se o dispositivo começar a vibrar de forma anómala (verifique imediatamente)

• Verifique se existem danos;
• Substitua ou repare as peças danificadas;
• Verifique se existem peças que estejam desapertadas e aperte-as

Manutenção e armazenamento

a) Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento está em condições de ser utilizado de forma segura;
b) Verifique regularmente

o apanha relva para ver se este está desgastado ou apresenta alguma deterioração.

c) Substitua as peças que estejam desgastadas ou danificadas. Utilize apenas peças de substituição e acessórios originais.
d) Tenha cuidado ao ajustar a máquina de forma evitar que os dedos fiquem presos entre as lâminas em movimento e as peças fixas da máquina.
e) Permita sempre que a máquina arrefeça antes de a armazenar.
f) Quando efetuar a manutenção das lâminas tenha em atenção que, mesmo que a alimentação esteja desligada, as lâminas podem mover-se.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as células da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-

Corta-relva sem fios PT

circuito ou submetidas a curto-circuitos por materiais condutores.

Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.

c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar direta.
d) Não exponha a bateria ao choque elétrico.
e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afetada com quantidades abundantes de água e procure aconselhamento médico.
f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.

g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.
i) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correto.
j) Não mantenha a bateria a carregar quando não for utilizada.
k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) Recarregue apenas com o carregador especificado pela WorxNITRO. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento.
m) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.
n) Mantenha a bateria fora do

alcance das crianças.
o) Preserve as informações originais do produto para futura referência.
p) Retire a bateria do equipamento quando não estiver em utilização.
q) Elimine-a de forma adequada.
r) Não misture pilhas de diferente fabrico, capacidade, tamanho ou tipo num dispositivo.
s) Não remova a bateria da respetiva embalagem original até ser necessário para utilização.
t) Observe as marcas de sinal positivo (+) e sinal negativo (−) na bateria e assegure a utilização correta.

SÍMBOLOS

	Leia o manual de instruções antes de usar este equipamento
	Mantenha as outras pessoas afastadas.

	Cuidado com as lâminas. Estas continuam a rodar após desligar o motor - Remova o dispositivo de desactivação antes de qualquer operação de manutenção.
	As baterias poderão entrar no ciclo hídrico caso sejam descartadas indevidamente, o que pode representar perigo para o ecossistema. Não elimine as baterias usadas como resíduos municipais não separados.
	Não queimar
	Bateria de iões de lítio Este produto foi marcado com um símbolo relacionado com a “recolha separada” de todos os conjuntos de baterias e o conjunto de bateria. Será reciclada ou desmantelada para reduzir o impacto no meio ambiente. Os conjuntos de baterias podem ser perigosos para o meio ambiente e para a saúde humana, uma vez que contêm substâncias perigosas. .
Li-Ion
	Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los.Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
	Usar luvas de proteção
	Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção.
	Remova a chave

STOP

A lâmina continua a funcionar após ter desligado o corta-relva. Aguarde até todos os componentes do corta-relva pararem completamente antes de tocar nos mesmos.

*Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

DADOS TÉCNICOS

Tipo WG749E WG749E.9 (7 - designação de aparelho mecânico, representativo de Corta-relva sem fios da)

WG749E WG749E.9

Tensão	40V Max.(2x20V Max.)**
Velocidade sem carga	2800 /min
Largura do convés	48 cm
Largura de corte	46 cm
Diâmetro da roda dianteira	200 mm
Diâmetro da roda traseira	230 mm
Altura do corte	20 – 80 mm
Posições para ajuste da altura de corte	7
Capacidade da caixa de recolha	55 L
Capacidade da bateria	4.0 Ah (WA3014)	/
Tipo de bacteria	lão de lítio	/
Modelo do carregador	WA3883	/
Corrente do carregador	Entrada: AC100-240V~50/60HzSaída 1: 20 V 2.0 A***Saída 2 :20 V 2.0 A***	/
Duração do carregamento (aprox.)4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Peso	28.7 kg	27.3 kg

** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão nominal é de 18 volts.
*** As saídas 1 e 2 do carregador são duas portas com a mesma tensão e corrente de saída.

ACESSÓRIOS

	WG749E	WG749E.9
Conjunto de baterias (WA3014)	2	/
Carregador (WA3883) 1 /
Saco de recolha de relva 1
Acessório para mulching 1

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Escolha o grau de acordo com o trabalho que pretende empreender. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

INFORMAÇÃO DE RUÍDO

Pressão de som avaliada L	_pA =78.4 dB(A)
K_pA 3.0 dB (A)
Potência de som avaliada L	_wA =91.6 dB(A)
K_wA	3.0 dB (A)
Use proteção de ouvidos.

INFORMAÇÃO DE VIBRAÇÃO

Vibração característica ponderada	a_h < 2.5 m/s^2
Instabilidade K = 1.5 m/s^2

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados.

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.

Como minimizar o seu risco de.

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável).

Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

INSTRUCCIONES DE FUNCIONAMIENTO

NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

Utilização conforme as disposições

Este produto é concebido para o corte de relva doméstico.

MONTAGEM E FUNCIONAMENTO

AÇÃO FIGURA
MONTAGEM
Montagem da pega & Ajuste da altura da pegaNOTA:Pressione e mantenha pressionado o botão de liberação rápida durante o funcionamento.	Veja figura A1, A2
Montagem do saco de recolha da relva	Veja figura B
Instalação do saco de recolha de relvaNOTA:Exerça uma ligeira pressão sobre o saco de recolha de relva para garantir que este está correctamente colocado.NOTA:Retire a inserção para adubação verde do corta-relva antes de instalar o saco para recolha de relva.	Veja figura C1, C2, C3
Remover/Esvaziar do saco de recolha de relvaAVISO! Verifique sempre se a aba de segurança fecha a saída de descarga antes da utilização. Nunca levante a aba de segurança quando o corta-relvas estiver a ser utilizado sem o saco de recolha de relva instalado.	Veja figuraD1,D2
Instalação do acessório para mulching	Veja figura E
Colocação/remoção da bateriaInsira a chave de segurança antes de instalar o módulo da bateria.NOTA: Esta máquina só funciona quando as baterias separadas estiverem instaladas. Recomenda-se que use baterias com o mesmo valor de AH e que carregue as duas baterias ao mesmo tempo.Quando usa duas baterias com valores de AH diferentes, a máquina só funcionará com o menor denominador comum.	Veja figuraF1, F2
Verificar o estado de carga da bateriaNOTA:A Fig. G1 apenas se aplica ao conjunto de bateria com luz indicadora da bateria.	Veja figura G1
Carregamento da bactériaNOTA:a embalagem da bateria é expedida sem carga. A bateria tem de ser totalmente carregada antes de cortar a relva pela primeira vez.Carregue sempre as duas baterias até ao fim e ao mesmo tempo. Pode encontrar mais detalhes no manual do carregador.	Veja figura G2
FUNCIONAMENTO
Indicador de Alimentação da bateria na máquinaConsulte os detalhes na parte referente ao ESTADO DA BATERIAIMPORTANTE:Quando apenas o LED de cor verde é sinal de que a bateria está totalmente descarregada mesmo que o corta-relva consiga continuar a cortar relva.Se continuar a usar o corta-relva com a bateria neste estado poderá reduzir a vida útil e o desempenho desta.Quando nenhuma luz estiver acesa, pelo menos uma bateria não está totalmente instalada ou a bateria está com defeito, volte a verificar se as baterias estão totalmente colocadas na sua posição.	Veja figura H
Ligar & Parar Veja figural1,I2
Operação do sistema de autopropulsão	Veja figura J

Ajuste da altura de corte	Veja figura K
AVISO!Pare, liberte a alça de funcionamento e espere que o motor pare antes de ajustar a altura.As lâminas continuam a funcionar após ter desligado o corta-relva podendo causar ferimentos. Não toque nas lâminas em movimento.
Armazenamento Veja figuraL1,L2

LEDS DE ESTADO DA BATERIA (Veja figura H)

• Antes de iniciar ou depois da utilização, prima o botão ao lado da luz indicadora de energia na máquina para verificar a capacidade da bateria. Durante o funcionamento, a capacidade da bateria será indicada automaticamente pelo indicador de energia da bateria.
• O indicador deteta e exibe constantemente a condição da bateria como apresentado abaixo.
• Se carregar a máquina com dois módulos de bateria com valores de AH diferentes, a luz indicadora de energia exibe a condição da bateria com menos capacidade.

Estado do indicador de alimentação da bateria	Estado da bateria
Cinco luzes verdes (■) □□□□□ acesas.	As duas baterias estão num estado totalmente carregado.
Duas ou três ou quatro luzes verdes estão acesas.	As suas baterias têm carga remanescente. Quanto mais luzes estiverem acesas, mais capacidade tem a bateria.
Apenas uma luz verde (■) □□□□□ está acesa.	Pelo menos uma bateria está gasta e necessita de ser carregada.
Nenhuma luz está acesa.	Pelo menos uma bateria não está totalmente instalada ou a bateria está com defeito.
Apenas uma liz está intermitente duas vezes por ciclo.	Pelo menos uma bateria está descarregada em excesso (por favor, consulte o estado de carga da bateria), por favor, recarregue as duas baterias de uma vez só antes de utilizar novamente ou de proceder ao armazenamento.
Apenas uma luz está intermitente três vezes por ciclo.	Pelo menos uma bateria está quente, aguarde que arrefeçam antes de iniciar novamente.
Apenas uma luz está intermitente quatro vezes por ciclo.	A máquina está sobrecarregada. Aumente a altura de corte ou empurre lentamente.

SUGESTÕES PARA O MULCHING

Durante a operação de mulching, o corta-relva corta a relva em pedaços mais pequenos espalhando-os de novo pelo relevado. Em condições normais, a relva assim cortada degrada-se mais rapidamente e ajuda a alimentar o relevado. Consulte as recomendações seguintes para um mulching perfeito.

1) Evite cortar a relva quando esta estiver molhada da chuva ou devido à queda de orvalho. A relva molhada pode colar-se uma à outra e interferir com a operação de mulching reduzindo também o tempo de funcionamento do corta-relva. A melhor altura para cortar relva é ao fim do dia quando a relva está seca e a zona cortada não fica tão exposta à luz solar directa.
2) Para um melhor desempenho em termos do mulching, defina a altura do corte de forma a remover cerca de um terço da altura da relva. O ideal será não remover mais do que 38mm de cada vez. Se a relva estiver muito grande, pode ser necessário aumentar a altura de corte de forma reduzir o esforço necessário e evitar sobrecarregar o motor. Para um mulching mais intenso, recomendamos-lhe que faça o primeiro corte com a altura definida para um valor alto e depois volte a cortar usando a altura de corte final. Caso contrário, faça cortes menores e desloque-se a uma velocidade menor.

3) Para um melhor desempenho, mantenha a estrutura do corta-relva isenta de relva acumulada. De tempos a tempos desligue o corta-relva e aguarde até a lâmina parar completamente. Depois, desligue a chave de segurança e vire o corta-relva de lado. Usando um pau, por exemplo, limpe a relva acumulada na área da lâmina. Tenha cuidado com as arestas afiadas da lâmina. Limpe sempre que cortar relva molhada e sempre após cada utilização.

4) Alguns tipos de relva ou a condição do relvado podem exigir o mulching de uma área uma segunda vez de forma a dispersar totalmente a relva cortada pelo relvado. Se precisar de cortar uma segunda vez, recomendamos-lhe que faça o primeiro corte na perpendicular (através do relvado). NÃO ALTERE O PADRÃO DE CORTE.

5) Altere o padrão de corte de semana para semana. Isto ajuda a evitar que a relva fique acamada.

ÁREA DE CORTE

A área de corte pode ser afetada por diversos fatores, tais como a altura de corte, a humidade da relva, o comprimento e a densidade da relva. Além disso, efetuar o arranque e a paragem do cortador de relva demasiadas vezes durante o seu funcionamento reduz a área de corte. A tabela seguinte indica a relação entre as condições de corte e a área de corte.

Altura de corte

Recomendar tamanho do lote (máximo)

Cortando 8cm a 6cm	Com 2*20V/4.0Ah baterias
	até 500m2*

1) Recomendamos que corte a sua relva mais frequentemente, caminhe a um passo normal e que não efetue o arranque/paragem do cortador de relva demasiadas vezes durante o seu funcionamento.
2) Para um melhor desempenho, certifique-se de que utiliza dois conjuntos de baterias totalmente carregadas simultaneamente e que corte sempre 1/3 ou menos da altura da relva.
3) Caminhe lentamente quando cortar relva comprida, de modo a obter um corte mais eficiente e a descarregar apropriadamente a relva cortada.
4) Evite cortar relva molhada, pois esta ficará colada à parte inferior da base e a relva cortada não pode ser recolhida ou descarregada apropriadamente.
5) Uma altura de corte superior deve ser aplicada a relva fresca ou espessa e, desse modo, a duração da bateria será prolongada.

MANUTENÇÃO

AVISO: Pare o cortador de relva, remova a cde segurança e as baterias antes de remover o saco de recolha de relva.

NOTA: Para assegurar um serviço longo e fiável, execute regularmente os seguintes procedimentos de manutenção. Verifique se detecta defeitos óbvios, tais como uma lâmina solta, deslocada ou danificada, acessórios soltos e componentes gastos ou danificados. Verifique se as coberturas e protecções estão todas livres de danos e correctamente ligados ao corta-relva. Leve a cabo quaisquer manutenções ou reparações necessárias, antes de utilizar o corta-relva. Se o corta-relva falhar, apesar da manutenção regular, queira ligar para a nossa linha de ajuda ao cliente, para obter aconselhamento.

AFIAR A LÂMINA

MANTENHA A LÂMINA AFIADA PARA UM MELHOR DESEMPENHO POR PARTE DO CORTA-RELVA. UMA LÂMINA QUE NÃO ESTEJA AFIADA NÃO CORTA A RELVA DEVIDAMENTE OU FAZ O MULCHING DE FORMA CORRECTA. USE PROTECÇÃO OCULAR AO REMOVER, AFIAR E INSTALAR A LÂMINA. CERTIFIQUE-SE DE QUE A CHAVE DE SEGURANÇA E AS BATERIAS SÃO REMOVIDAS. Geralmente, e em condições normais de segurança, é suficiente afiar a lâmina duas vezes durante a época de corte da relva. A areia faz com que a lâmina perca o fio rapidamente. Se o seu relevado tiver um solo arenoso, pode ser necessário afiar a lâmina mais vezes. SUBSTITUA IMEDIATAMENTE A LÂMINA SE ESTA ESTIVER AMOLGADA OU DANIFICADA.

AO AFIAR A LÂMINA (Veja figura M)

1. Certifique-se de que esta se mantém equilibrada.
2. Afie a lâmina mantendo o ângulo de corte original.
3. Afie as arestas de corte de ambos os lados da lâmina e sempre em quantidades iguais de ambos os lados.

NOTA:

1. Certifique-se de que o cortador de relva está desligado .Remova a chave e as baterias.
2. Coloque o cortador de relva no modo de armazenamento na vertical.

CALIBRAR A LÂMINA (Veja figura N)

Verifique a calibração da lâmina colocando o orifício central da lâmina N-1 sobre um parafuso N-2 e fixa horizontalmente em N-3. Se ambas as extremidades da lamina rodarem para baixo, afie essa parte da mesma. A lâmina está correctamente calibrada quando nenhuma das extremidades cai.

MANUTENÇÃO DA LÂMINA (Veja figura 01,02)

Substitua a lâmina após 50 horas de utilização ou 2 anos, conforme o período que for atingido primeiro e independentemente da condição da lâmina. Siga estes procedimentos para remover e substituir a lâmina: Para remover a lâmina irá precisar de luvas de jardinagem (não fornecidas) e de uma chave de porcas (não incluída). Certifique-se de que a chave de segurança e as baterias não estão instaladas. Entale um bloco de madeira entre a lâmina e a plataforma do cortador de relva para evitar que a lâmina rode e desaperte o respectivo parafuso no sentido contrário ao dos ponteiros do relógio usando uma chave de porcas e de seguida remova a lâmina e a ventoinha.

Para voltar a montar, comece por posicionar a lâmina com as arestas de corte viradas para o chão. Depois, aperte a porca da lâmina.

ARMAZENAMENTO (Veja figura L1, L2)

Pare o cortador de relva, e remova sempre a chave de segurança e as baterias. Limpe muito bem o exterior do corta-relva com uma escova macia e com um pano. Não utilize água, solventes ou produtos para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilação.

Vire o corta-relva de lado e limpe a zona da lâmina. Se a relva cortada ficar presa de forma compacta na zona da lâmina, remova-a com um objecto de madeira ou de plástico.

Guarde o corta-relva num local seco. Não coloque outros objectos por cima do corta-relva.

Para facilitar o armazenamento, Pressione e mantenha pressionado o botão de liberação rápida, e dobre a barra da pega.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despos- itados com o lixo doméstico. Se existirem instalações

Adequadas deve reciclá-los. Consulte a sua autoridade

local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

RESOLUÇÃO DE PROBLEMAS

Problemas Acção de correção

1. O cortador de relva não funciona quando a alça de operação é ativada.	A. Verifique se a chave de segurança foi instalada e se está totalmente encaixada e se o botão de bloqueio de segurança está completamente premido.B. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias, volte o cortador e certifique-se de que a lâmina gira livremente.Se não estiver a girar livremente, devolva-a a um reparador autorizado. A lâmina deve girar livremente.C. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.
2. O motor pára durante o corte.	A.Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias, volte o cortador e certifique-se de que a lâmina gira livremente.Se não estiver a girar livremente, devolva-a a um reparador autorizado. A lâmina deve girar livremente.B. Eleve a altura de corte das rodas para a posição mais elevada e ligue o cortador.C. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.D. Evite sobrecarregar o cortador. Diminua a velocidade de corte ou eleve a altura de corte. Ou ambos.
3. O motor pára durante o corte ou não corta toda a relva.	A. A bateria foi completamente carregada? Insira a ficha do carregador e aguarde que a luz verde acenda.B. Liberte a alça de operação para desligar o cortador de relva.Remova a chave de segurança e as baterias. Volte o cortador ao contrário e verifique: A afiação da lâmina - mantenha a lâmina afiada. A estrutura e o cano de descarga relativamente a obstruções.C. O ajuste de altura das rodas poderá ser demasiado baixo para as condições da relva. Eleve a altura de corte.
4. É excessivamente difícil empurrar o cortador.	A. Eleve a altura de corte para reduzir o efeito de arrastamento da estrutura na relva. Verifique se todas as rodas giram livremente.
5. O cortador emite ruído e vibração anormais.	A. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Coloque o cortador de lado e verifique a lâmina de modo a certificar-se de que não está dobrada ou danificada. Se a lâmina se encontrar danificada, substitua-a por uma lâmina de substituição. Se a parte inferior da estrutura se encontrar danificada, leve-o a um centro de assistência autorizado.B. Se não existirem danos visíveis na lâmina e o cortador continuar a vibrar:Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Rode a lâmina 180 graus e volte a colocá-la. Se o cortador continuar a vibrar, leve-o a um centro de assistência autorizado.
6. Os LED do carregador não acendem.	A. Verifique se a ficha está ligada.B. Volte a ligar o carregador.
7. O LED do carregador da bateria não muda para verde.	A. É necessário realizar o diagnóstico da bateria. Levar ao centro de assistência autorizado.
8. O cortador não aspira aparas com o saco.	A. Remova a placa de mulch quando colocar nos sacos.B. Cano obstruído. Liberte a alça de operação para desligar o cortador de relva. Remova a chave de segurança e as baterias. Elimine as aparas de relva no cano.C. Demasiada erva cortada.Eleve a altura de corte das rodas para diminuir o comprimento do corte.D. Saco cheio. Esvazie o saco com maior frequência.
9. Quando realiza mulching, os cortes estão visíveis.	A. Corte excessivo de relva.Eleve a altura de corte das rodas para diminuir o comprimento do corte.Não corte mais de 1/3 do comprimento total.B. Verifique se a lâmina está afiada. Mantenha sempre a lâmina afiada.
10. Tempo de funcionamento baixo ou diminuído após demasiadas utilizações.	A. Devolva ao local de Assistência Autorizada – pode necessitar de uma bateria nova.
11. O LED do carregador da bateria pisca a vermelho e a bateria não pode ser carregada.	A. A bateria sobreaquece após uso contínuo. Remova a bateria do carregador e deixe-a arrefecer até 42°Cou menos.

DECLARAÇÃO DE CONFORMIDADE

Nós,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Em nome da Positec, declara que o produto

Descrição Corta-relva sem fios da WorxNITRO

Tipo WG749E WG749E.9 (7 - designação de aparelho mecânico, representativo de Corta-relva sem fios da)

Função corte de relva

cumpre as seguintes Directivas,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC rectificada em 2005/88/EC

2000/14/EC rectificada em 2005/88/EC

Processo de Avaliação de Conformidade segundo

Annex VI

Nível de Volume de Som Medido 91.6 dB(A)

Nível de Volume de Som Garantido 94 dB(A)

Organismo notificado envolvido

Normas em conformidade com:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Pessoa autorizada a compilar o ficheiro técnico,

Nome Marcel Filz

Endereço Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M C E

2021/01/14

Allen Ding

Engenheiro-chefe adjunto,

Teste e Certificação

Positec Technology (China) Co., Ltd
