WG749E - Cortadora de césped WORX - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO WG749E WORX

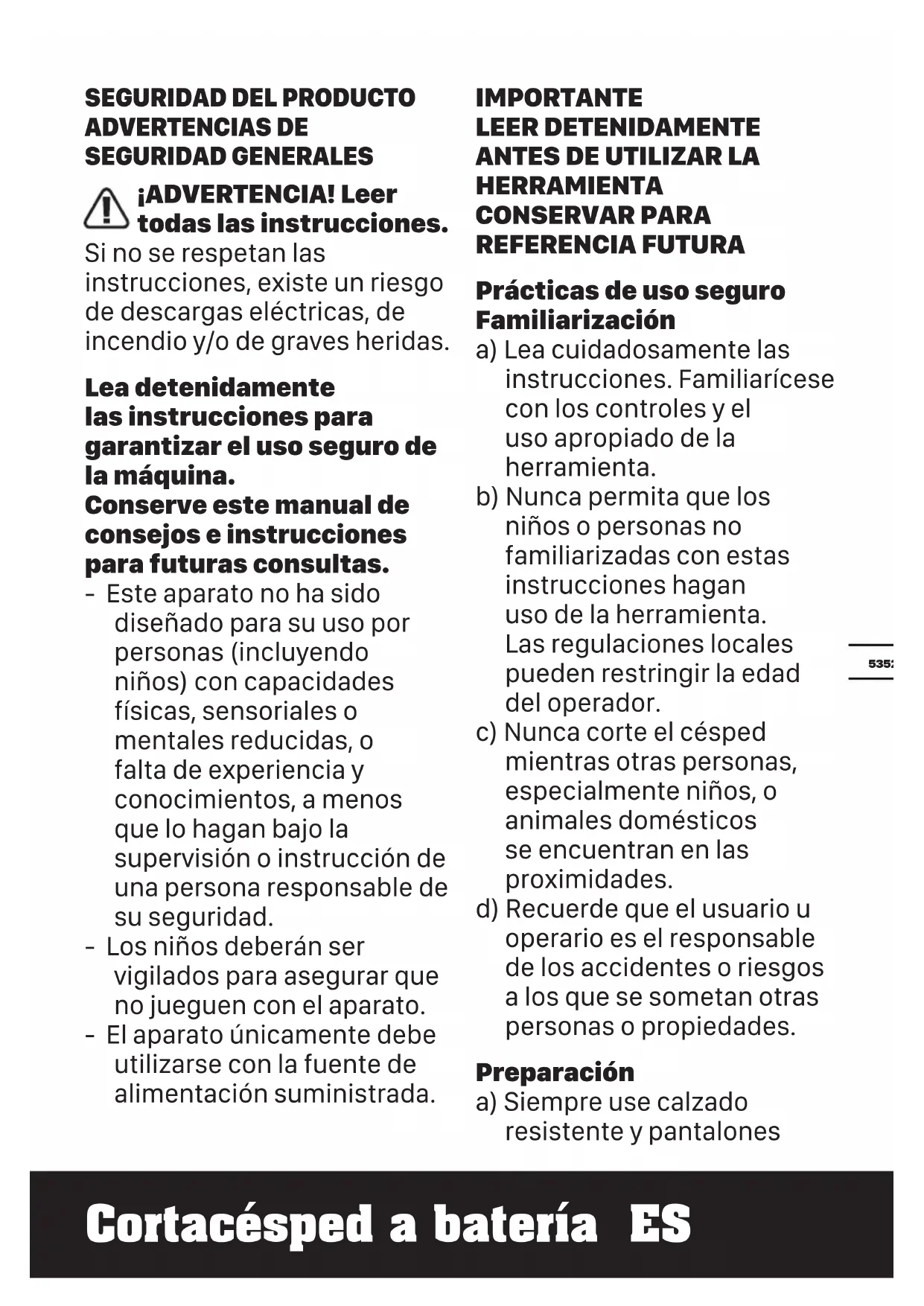

ADVERTENCIAS DE SEGURIDAD GENERALES ¡ADVERTENCIA! Leer todas las instrucciones. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas. Lea detenidamente las instrucciones para garantizar el uso seguro de la máquina. Conserve este manual de consejos e instrucciones para futuras consultas. - Este aparato no ha sido diseñado para su uso por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, a menos que lo hagan bajo la supervisión o instrucción de una persona responsable de su seguridad. - Los niños deberán ser vigilados para asegurar que no jueguen con el aparato. - El aparato únicamente debe utilizarse con la fuente de alimentación suministrada. IMPORTANTE LEER DETENIDAMENTE

ANTES DE UTILIZAR LA

HERRAMIENTA CONSERVAR PARA REFERENCIA FUTURA Prácticas de uso seguro Familiarización a) Lea cuidadosamente las instrucciones. Familiarícese con los controles y el uso apropiado de la herramienta. b) Nunca permita que los niños o personas no familiarizadas con estas instrucciones hagan uso de la herramienta. Las regulaciones locales pueden restringir la edad del operador. c) Nunca corte el césped mientras otras personas, especialmente niños, o animales domésticos se encuentran en las proximidades. d) Recuerde que el usuario u operario es el responsable de los accidentes o riesgos a los que se sometan otras personas o propiedades. Preparación a) Siempre use calzado resistente y pantalones5554 Cortacésped a batería ES largos cuando efectúe el corte de césped. No utilice la herramienta cuando esté descalzo o use sandalias. b) Inspeccione bien toda la zona en la que desee utilizar el equipo, y retire todos los objetos que pudieran ser lanzados por la máquina; c) Antes del uso, siempre examine visualmente la herramienta a fin de comprobar que las cuchillas, los pernos de las cuchillas y la unidad de corte no estén desgastados o dañados. A fin de evitar posibles desequilibrios, las cuchillas y los pernos desgastados o dañados deben ser reemplazados por juegos completos; Sustituya las etiquetas dañadas o ilegibles. Funcionamiento a) Trabaje únicamente de día o con buena luz artificial. b) Cuando sea posible, evite manejar la herramienta sobre césped mojado. c) Asegúrese de no perder el equilibrio en las pendientes. d) Camine, no corra; e) En máquinas giratorias con ruedas, corte en dirección perpendicular a la pendiente, nunca hacia arriba y hacia abajo; f) Observe extrema precaución al cambiar de dirección en las pendientes. g) No trabaje sobre pendientes excesivamente empinadas. h) Tenga mucho cuidado al invertir la marcha de la herramienta o al desplazarla hacia Ud.

i) Detenga la/s cuchilla/s

en los casos en que la herramienta deba ser inclinada para el transporte, o para atravesar superficies donde no hay césped, o al transportar la herramienta a y desde el área a cortar. j) Nunca utilice la herramienta con protectores defectuosos, o sin los dispositivos de seguridad en su lugar, por ejemplo deflectores y/o colectores de césped. k) Encienda el motor según las instrucciones y con los pies bien alejados de la/s cuchilla/s. l) No incline la herramienta para encender el motor, a menos que la misma requiera de ello para arrancar. En este caso,5554 Cortacésped a batería ES no la incline más de lo absolutamente necesario y levante únicamente la parte que está más alejada del operador. m)No coloque manos ni pies cerca o bajo las piezas en rotación. En el caso de cortadoras rotatorias de césped, no se acerque a la abertura de descarga en ningún momento. n) No toque la cuchilla antes de quitar el dispositivo de desactivación. Las cuchillas deben haberse detenido por completo; o) No arranque el cortacésped cuando esté de pie frente a la apertura de descarga. p) No transporte el cortacésped mientras la fuente de alimentación está funcionando. q) Pare el cortacésped y extraiga el dispositivo de desactivación. Asegúrese de que todas las partes movibles se han detenido completamente. – si se deja la máquina desatendida, – antes de eliminar una obstrucción, – antes de realizar comprobaciones, operaciones de limpieza o trabajar con la máquina, – Después de chocar con un objeto extraño. Examine la herramienta para comprobar si hay daño y repare si es necesario. Si comienza a vibrar en forma anormal (verifique inmediatamente) – Inspeccione daños. – Sustituya o repare cualquier parte dañada. – Compruebe y apuntale cualquier parte aflojada. Mantenimiento y almacenamiento a) Mantenga tuercas, pernos y tornillos ajustados para cerciorarse de que la herramienta está en condiciones seguras de trabajo n; b) Verifique periódicamente el colector de césped para comprobar si hay desgaste o deterioro; c) Para su seguridad, reemplace las piezas gastadas o dañadas. Utilice solamente partes sustituibles y accesorios genuinos. d) Tenga cuidado durante el ajuste de la máquina5756 Cortacésped a batería ES para evitar que sus dedos queden atrapados entre las cuchillas móviles y las partes fijas de la máquina. e) Deje que el cortacésped se enfríe antes de guardarlo. f) Cuando revise las cuchillas tenga en cuenta que aunque la fuente de alimentación esté apagado, las cuchillas pueden aún moverse. ADVERTENCIAS DE

BATERÍA a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.

No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol. d) No exponga las baterías a impactos mecánicos. e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico. f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería. g) Mantenga las baterías limpias y secas. h) Limpie los bornes de la batería con un paño limpio si se ensucian.

i) Cargue la batería

antes de utilizarla. Consulte siempre estas instrucciones y aplique el procedimiento de carga5756 Cortacésped a batería ES adecuado. j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice. k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento.

Recargue solo con el cargador indicado por WorxNITRO . No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. m)No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato. n) Mantenga la batería fuera del alcance de los niños. o) Conserve la documentación original del producto por si tuviera que consultarla en otro momento. p) Extraiga la batería del aparato cuando no lo utilice. q) Deshágase del producto correctamente. r) No se deben mezclar pilas de diferentes fabricantes, capacidad, tamaño o tipo en un mismo dispositivo. s) Las pilas no se deben quitar del embalaje original hasta que se vayan a utilizar. t) Se deben observar y respetar las marcas positiva (+) y negativa (–) de la pila. SÍMBOLOS Lea cuidadosamente el manual del usuario y cerciórese de entender todos los controles y la función que cumple cada uno Mantenga alejados a los visitantes. Tenga cuidado con las cuchillas. Las cuchillas continúan rotando después de apagar el motor. Extraiga el enchufe de la toma de suministro eléctrico antes de realizar operaciones de mantenimiento. Si no se eliminan correctamente, las baterías podrían interferir en el ciclo del agua, una situación que pondría en riesgo el ecosistema. Por este motivo, las baterías no deben eliminarse junto con los residuos municipales sin clasificar.5958 Cortacésped a batería ES No incinerar Batería de iones de litio. Este producto tiene una marca que lo designa para la recogida selectiva, junto con otras pilas y baterías. Una vez recogido, se reciclará o se desmontará con el fin de reducir el impacto en el medioambiente. Las baterías contienen sustancias peligrosas y pueden ser perjudiciales para el medioambiente y para la salud de las personas. Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos. Utilizar guantes de protección Antes de realizar cualquier trabajo de ajuste, reparación o mantenimiento, desenchufe la batería de la toma. Extraiga la llave La cuchilla continúa rotando después de apagar la máquina. Espere hasta que todos los componentes de la misma se hayan detenido antes de tocarlos.

LISTA DE COMPONENTES

3. DIAL DE OPERACIÓN

5. BOLSA DE RECOLECCIÓN DE HIERBA

11. COMPUERTA DE SEGURIDAD

12. BOTÓN DE BLOQUEO DE SEGURIDAD

13. BOTÓN DE LIBERACIÓN RÁPIDA

*Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

Modelo WG749E WG749E.9(7 - denominaciones de maquinaria, representantes de Cortacésped sin cables) WG749E WG749E.9 Potencia nominal 40V Max.(2x20V Max.)** Velocidad sin carga 2800/min Ancho de la cubierta 48 cm Ancho de corte 46 cm Diámetro de la rueda delantera 200 mm Diámetro de la rueda trasera 230 mm Altura de corte 20 – 80 mm5958 Cortacésped a batería ES Posiciones de altura de corte

Capacidad de colección de césped 55 L Capacidad de la batería

Tipo de batería Litio / Modelo del cargador WA3883 / Datos nominales de carga Entrada: AC 100-240V~50/60Hz Salida 1: 20 V , 2.0 A*** Salida 2: 20 V , 2.0 A***

Tiempo de carga (aprox.)

Peso de la máquina 28.7 kg 27.3 kg **Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios. ** *Las salidas 1 y 2 son dos puertos con los mismos valores de tensión y corriente de salida. ACCESORIOS WG749E WG749E.9 Batería (WA3014) 2 / Cargador (WA3883) 1 / Bolsa de recolección de hierba

Accesorio de mantillo 1 Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

INFORMACIÓN SOBRE EL RUIDO

Nivel de presión acústica de ponderación

Nivel de potencia acústica de ponderación

Utilice protección auditiva.

INFORMACIÓN SOBRE LAS

VIBRACIONES Frecuencia de vibración típica a

<2.5 m/s² Incertidumbre K = 1.5 m/s² ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría ser distinto al valor declarado dependiendo de la forma en que se use la herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la herramienta: El modo de uso de la herramienta y los materiales que se cortan o perforan. El estado general y las condiciones de mantenimiento de la herramienta. La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones. La firme sujeción de las empuñaduras y la utilización de accesorios antivibración. El uso de la herramienta conforme a su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo. Cómo minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.6160 Cortacésped a batería ES INSTRUCCIONES DE FUNCIONAMIENTO NOTA: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones Utilización reglamentaria Este producto ha sido proyectado para utilizarse en el área doméstica.

MONTAJE Montaje de la barra del mango & Ajuste de la altura del mango NOTA: Mantener pulsado el botón de liberación rápida durante el funcionamiento. Véase la fig. A1, A2 Montaje de la bolsa de recolección de hierba Véase la fig.B Montaje de la bolsa de recolección de hierba en el cortacésped NOTA: Presione ligeramente la bolsa para pasto para asegurarse de que se encuentra completamente instalada. NOTA Antes de instalar la bolsa de recogida de hierba, extraiga la pieza de mantilla del cortacésped. Véase la fig.C1, C2, C3 Desmontaje y vaciado de la bolsa de recolección de hierba ¡ADVERTENCIA! Compruebe siempre que la tapa de seguridad cierre la salida de descarga antes del uso. No levante nunca la tapa de seguridad cuando se esté utilizando el cortacésped sin la bolsa de hierba instalada. Véase la fig. D1,D2 Instalación del accesorio de mantillo Véase la fig.E Instalar/extraer la batería Insertar la llave de seguridad antes de instalar el grupo de baterías. NOTA: Esta máquina solo funciona cuando se instalan baterías separadas. Se recomienda usar las mismas baterías AH y cargar las dos baterías al mismo tiempo. Cuando se usan dos baterías con diferente AH, la máquina solo funcionará según el menor denominador común. Véase la fig. F1, F2 Comprobación del nivel de carga de la batería NOTA La Fig. G1 solo es aplicable a la batería con indicador de la batería. Véase la fig.G1 Cargar la batería NOTA la batería se entrega descargada y debe cargarse completamente antes de cortar el césped por primera vez. Cargue siempre las dos baterías por completo y al mismo tiempo. Encontrará más información en el manual del cargador. Véase la fig.G2 FUNCIONAMIENTO Indicador de la batería en la máquina Consulte la información de ESTADO

IMPORTANTE: Si sólo se ilumina una luz verde, la batería está descargada. Esto será así aunque el cortacésped continúe funcionando. Si continúa utilizando su cortacésped con la batería descargada, podría reducir la vida y el rendimiento de su batería. Si no se ilumina ninguna luz, significa que como mínimo una batería no está bien instalada o que tiene un fallo. Vuelva a comprobar que las baterías estén colocadas correctamente. VVéase la fig.H Arranque & Parada Véase la fig. I1,I2 Funcionamiento del sistema autopropusado. Véase la fig.J Ajuste de la altura de corte ¡ADVERTENCIA! Parar, liberar el fiador de funcionamiento y esperar a que el motor se detenga antes de ajustar la altura. Las cuchillas continuarán girando después de apagar la máquina. Una cuchilla en movimiento podría causar una lesión. No toque las cuchillas en movimiento. Véase la fig.K Almacenamiento Véase la fig. L1,L2 LED DE ESTADO DE LA BATERÍA (Véase la fig. H)

• Antes de encender la máquina o cuando termine de usarla, pulse el botón que hay al lado del indicador de encendido para ver el nivel de batería. Durante el funcionamiento. El indicador de batería muestra automáticamente el nivel de batería.

• Este indicador detecta y muestra el nivel de batería constantemente, tal como se indica a continuación.

• Cargar la máquina con dos grupos de baterías con diferente AH, el indicador de alimen tación muestra el nivel de la batería con menos energía.6160 Cortacésped a batería ES Estado del indicador de la batería Estado de la batería Se iluminan cinco luces en color verde

Las dos baterías tienen mucha carga. Se iluminan dos, tres o cuatro luces en color verde. Hay energía en las dos baterías. Cuantas más luces se iluminen, mayor es la cantidad de energía restante. Solo se ilumina una luz en color verde (

Como mínimo una batería está agotada y se tiene que cargar. No se ilumina ninguna luz. Como mínimo una batería no está bien instalada o tiene un fallo. Parpadea una única luz con una frecuencia de dos veces por ciclo. Como mínimo una batería está sobre descargada (consulte el estado de carga de la batería). Recargue las dos baterías al mismo tiempo antes de usarlas de nuevo o de guardarlas. Parpadea una única luz con una frecuencia de tres veces por ciclo. Como mínimo una batería está caliente. Deje enfriar las baterías antes de volver a encender la máquina. Parpadea una única luz con una frecuencia de cuatro veces por ciclo. La máquina está sobrecargada. Eleve la altura de corte o empuje lentamente.

SUGERENCIAS PARA CORTAR

HIERBA Mientras corta, su nuevo cortacésped ha sido diseñado para triturar los restos de hierba y distribuirlos por el jardín. En condiciones normales, la hierba triturada se biodegrada rápidamente para ofrecer nutrientes al césped. Consulte las recomendaciones siguientes para conseguir un rendimiento óptimo del abono.

1) Evite cortar si la hierba está mojada por la lluvia o el

rocío. La hierba mojada forma grumos que interfieren con la acción trituradora y reducen el tiempo de funcionamiento. El mejor momento para cortar la hierba es a última hora de la tarde, cuando la hierba está seca y el área recién cortada no se encuentre expuesta a la luz solar directa.

2) Para conseguir el mejor abono, establezca la altura de

corte para cortar un tercio de la longitud de la cuchilla, idealmente no más de 40mm cada vez. Si la hierba de su jardín ha crecido demasiado, puede que sea necesario aumentar la altura de corte para reducir la presión y no sobrecargar el motor. Si necesita triturar hierba extremadamente pesada, es aconsejable cortar primero con una altura alta de corte, y volver a cortar después a la altura de corte final. Si no lo hace así, haga cortes más estrechos y corte el césped lentamente.

3) Para conseguir el mejor rendimiento, mantenga

el compartimiento de cortacésped libre de hierba acumulada. Apague el cortacésped cada cierto tiempo y espere a que la cuchilla se detenga por completo. Retire la llave de seguridad y vuelque el cortacésped sobre un lado. Utilizando un objeto puntiagudo, como una rama, elimine las acumulaciones de hierba del área de las cuchillas. Tenga cuidado con los bordes afilados de la cuchilla. Limpie con más frecuencia si corta hierba mojada, y siempre después de cada uso.

4) Algunos tipos de hierba podrían requerir un segundo

corte para dispersar la hierba por todo el jardín. Si realiza un segundo corte, es aconsejable hacerlo en dirección perpendicular al patrón del primer corte. NO CAMBIE EL PATRÓN DE CORTE DE NINGUNA MANERA PODRÍA PROVOCAR QUE EL CORTE SE REALICE EN PENDIENTE DESCENDENTE.

5) Cambie el patrón de corte cada semana. Ello le ayudará

a espesar y vigorizar la hierba de su jardín.

La zona de corte puede verse afectada por varios factores, como la altura de corte, la humedad y la longitud y la densidad de la hierba. Además, encender y apagar el cortacésped demasiadas veces durante el funcionamiento también podría reducir la zona de corte. En la siguiente tabla se indica la relación entre el estado de la hierba y la zona de corte. Altura del corte Recomendar tamaños del lote (máximo) Corte de 8 cm a 6 cm Con baterías de 2 * 20V / 4.0Ah Hasta 500m

• Uso simultáneo de 2 baterías completamente cargadas. CONSEJOS:

1) Se recomienda incrementar la frecuencia de corte del

césped, andar a velocidad normal y no encender y apagar el cortacésped demasiadas veces durante el funcionamiento.

2) Para lograr el mejor rendimiento, asegúrese de que se utilicen

simultáneamente dos baterías completamente cargadas y corte siempre 1/3 o menos de la altura de la hierba.

3) Ande lentamente para cortar la hierba larga, con el fin de

mejorar la efectividad del corte y permitir que los restos se descarguen correctamente.

4) No corte la hierba cuando esté mojada, ya que se adheriría a la

parte inferior y los restos no podrían recogerse o descargarse correctamente.

5) Puede aumentarse la altura de corte para cortar hierba nueva

o gruesa, y alargar así la duración de la batería. MANTENIMIENTO ADVERTENCIA: Detener la segadora, retirar la llave de seguridad y las baterías antes de retirar la bolsa de recogida de césped. ATENCIÓN: Para asegurarse de un servicio prolongado y confiable, realice regularmente los siguientes procedimientos de manten- imiento. Verifique si hay defectos obvios tales como una cuchilla suelta, fuera de lugar o dañada, accesorios sueltos y componentes desgastados o dañados. Compruebe que las cubiertas y guardas6362 Cortacésped a batería ES protectoras no se hayan dañado y estén correctamente unidas a la cortadora de césped. Realice todo mantenimiento o reparación necesarios antes de utilizar la cortadora de césped. Si a pesar del mantenimiento regular la cortadora llegara a presentar fallas, por favor llame a nuestra línea de ayuda al cliente para asesoramiento.

MANTENGA LAS CUCHILLAS AFILADAS PARA CONSEGUIR EL MEJOR RENDIMIENTO DEL CORTACÉSPED. A UTILICE PROTECCIÓN OCULAR AL DESINSTALAR, AFILAR E INSTALAR LA CUCHILLA. ASEGURARSE DE QUE LA LLAVE DE SEGURIDAD y LAS BATERÍAS estén QUITADAS. Afilar la cuchilla dos veces durante una sesión de corte suele ser suficiente en circunstancias normales. La arena hace que la cuchilla se desafile rápidamente. Si el suelo de su jardín es arenoso, necesi- tará afilar las cuchillas con más frecuencia. CAMBIE INMEDIATAMENTE LAS CUCHILLAS SI ESTÁN DOBLADAS O DETERIORADAS. AL AFILAR LA CUCHILLA (Véase la fig. M)

1. Asegúrese de que la cuchilla permanece equilibrada.

2. Afile la cuchilla con el ángulo de corte original.

3. Afile los bordes de corte a ambos extremos de la cuchilla,

retirando cantidades iguales de material de ambos bordes. NOTA:

1. Asegúrese de que el cortacésped esté apagado.Retirar la

llave y las baterías.

2. Coloque el cortacésped en el modo de almacenamiento

vertical. EQUILIBRAR LA CUCHILLA (Véase la fig. N) Compruebe que la cuchilla se encuentre equilibrada colocando el orificio central de la cuchilla N-1 sobre un destornillador N-2 sostenido horizontalmente en un torno N-3. Si alguno de los extremos de la cuchilla gira hacia abajo, afile ese extremo. La cuchilla se encuentra equilibrada cor- rectamente cuando no cae ningún extremo. MANTENIMIENTO DE LAS CUCHILLAS (Véase la fig. O1, O2) Cambie la cuchilla después de 50 horas de corte o 2 años, lo que ocurra antes, independientemente de la condición de las mismas. Siga el procedimiento siguiente para extraer y reemplazar la cuchilla. Necesitará guantes de jardín (no suministra- dos) y una llave (no suministrada) para extraer la cuchilla. Asegurarse de que la llave y las baterías no estén instaladas. Calzar un bloque de madera entre la cuchilla y la cubierta de la segadora para impedir que la cuchilla gire y desenrosque el perno de la cuchilla hacia la izquierda utilizando una llave, y extraiga la cuchilla a continuación. Para volver a montarla, coloque la cuchilla con los bordes cortantes orientados hacia el suelo. Apriete entonces firme- mente la tuerca de la cuchilla. ALMACENAMIENTO (Véase la fig. L1, L2) Detener la segadora, y retirar siempre la llave de seguridad y las baterías.Limpie a fondo las partes exteriores de la máquina usando una escobilla suave y un paño. No utilice agua, solventes ni lustra- dores. Deje su máquina libre de césped y deshechos, especial- mente en las ranuras de ventilación. Coloque la máquina de costado y limpie el área de la cuchilla. Si en- cuentra residuos de césped compactados en el área de la cuchilla, retírelos con un implemento de madera o plástico. Guarde la máquina en un lugar seco. No coloque otros objetos encima de la máquina. Para ayudar al almacenamiento, mantener pulsado el botón de liberación rápida, y plegar la barra del asidero.

PROTECCIÓN AMBIENTAL

Los residuos de equipamientos eléctricos y electróni- cos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para ob- tener información sobre la organización de la recogida.

SOLUCIÓN DE PROBLEMAS

Problemas Acción correctora

funciona cuando el fiador de funcionamiento está activado. A. Asegúrese de que la llave de seguridad ha sido instalada y está completamente asentada y que el botón de bloqueo de seguridad está completamente pulsado. B. Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías, voltee el cortacésped y compruebe que la cuchilla gire libremente. Si no lo hace, envíe el cortacésped a un taller autorizado. La cuchilla debe girar libremente. C. ¿La batería está completamente cargada? Conecte el cargador y espere hasta que se ilumine la luz verde.

2. El motor se detiene

mientras está cortando el césped. A.Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías, voltee el cortacésped y compruebe que la cuchilla gire libremente. Si no lo hace, envíe el cortacésped a un taller autorizado. La cuchilla debe girar libremente. B. Eleve la altura de corte de las ruedas a la posición más alta y encienda el cortacésped. C. ¿La batería está completamente cargada? Conecte el cargador y espere hasta que se ilumine la luz verde. D. No sobrecargue el cortacésped. Disminuya la velocidad de corte o aumente la altura de corte. O ambos.6362 Cortacésped a batería ES

funciona pero el corte no es satis-factorio, o no se corta todo el césped. A. ¿La batería está completamente cargada? Conecte el cargador y espere hasta que se ilumine la luz verde. B.Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Voltee el cortacésped y compruebe lo siguiente: Asegúrese de que la cuchilla esté siempre afilada. Que no haya obstrucciones en la cubierta ni en el conducto de descarga. C. Es probable que la altura de las ruedas se haya fijado en una posición demasiado baja para el estado del césped. Eleve la altura de corte.

resulta difícil de empujar. A. Eleve la altura de corte para reducir el rozamiento de la cubierta contra el césped. Compruebe que cada rueda gire libremente.

produce vibraciones y ruidos de una manera inusual. A. Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Voltee el cortacésped sobre uno de los lados y revise la cuchilla para asegurarse de que no esté curvada o dañada. Si la cuchilla está dañada, sustitúyala por una cuchilla de repuesto. Si la parte inferior de la cubierta está dañada, envíe el cortacésped a un centro de mantenimiento autorizado. B. Si no hay daños visibles en la cuchilla y el cortacésped todavía vibra: Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Gire la cuchilla 180 grados y vuelva a colocarla. Si el cortacésped sigue vibrando, envíelo a un centro de mantenimiento autorizado.

cargador de batería no se encienden. A. Compruebe el enchufe de conexión. B. Sustituya el cargador.

7. El LED de carga de

la batería no se vuelve verde. A. Es necesario revisar la batería. Llévela a un centro de servicio autorizado.

8. El cortacésped no

recoge los recortes en la bolsa. A. Extraiga la placa de mantillo al embolsar. B. Conducto obstruido. Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Limpie el conducto de recortes de hierba. C. Demasiada hierba cortada. Eleve la altura de corte de las ruedas para reducir la longitud del corte. D. Bolsa llena. Vacíe la bolsa con más frecuencia.

9. Se ven recortes en

el mantillo. A. Se está cortando demasiado césped. Eleve la altura de corte de las ruedas para reducir la longitud del corte. No corte más de 1/3 de la longitud total. B. Compruebe que la cuchilla esté afilada. La cuchilla debe mantenerse siempre afilada.

funcionamiento se acorta tras varios usos. A. Lleve la máquina a un centro de servicio autorizado; es posible que se tenga que instalar una batería nueva.

11. El LED del cargador

de baterías parpadea en rojo y la batería no se puede cargar. A. La batería se sobrecalienta cuando funciona de forma continua. Extraiga la batería del cargador y deje que se enfríe a 42 °C o menos.64 Corta-relva sem fios PT

CONFORMIDAD Los que reciben, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany En nombre de Positec declaran que el producto Descripción Cortacésped sin cables WorxNITRO Modelo WG749E WG749E.9 (7 - denominaciones de maquinaria, representantes de Cortacésped sin cables) Función Corte de césped Cumple con las siguientes Directivas, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificada por 2005/88/EC 2000/14/EC modificada por 2005/88/EC Procedimiento de evaluación de la conformidad de acuerdo con Annex VI Nivel de presión acústica 91.6 dB(A) Nivel de intensidad acústica 94 (A) Notificación realizada por Nombre: Intertek, Deutschland GmbH (cuerpo notificado0905) Dirección:Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Normativas conformes a, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 La persona autorizada para componer el archivo técnico, Firma Marcel Filz Dirección Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2021/01/14 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación. Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China65 Corta-relva sem fios PT o mesmo. IMPORTANTE LEIA CUIDADOSAMENTE

PARA CONSULTA FUTURA

LISTA DE COMPONENTES

3. MOSTRADOR OPERACIONAL

1. O cortador de relva
