Produkttyp	Trådlös gräsklippare
Märke	WORX
Modell	WG749E
Klippbredd	46 cm
Klipphöjd	20 – 80 mm (7 lägen)
Uppsamlingskapacitet	55 L
Batterityp	Litiumjon 40V Max. (2 × 20V)
Batterikapacitet	4.0 Ah
Laddare	WA3883, ingång 100-240V~, utgång 2 × 20V 2.0A
Vikt	28.7 kg (modell WG749E)
Tomgångshastighet	2800 varv/min
Framhjulens diameter	200 mm
Bakhjulens diameter	230 mm
Ljudtrycksnivå	78.4 dB(A)
Ljudeffektnivå	91.6 dB(A)
Vibration (uppmätt värde)	< 2.5 m/s²
Huvudfunktioner	Självgående, mulching, höjdjustering, uppsamlingssäck, säkerhetsstart
Underhåll	Regelbunden slipning av bladet, byte vartannat år eller efter 50 klipptimmar, rengöring efter användning
Säkerhet	Säkerhetsnyckel, låsknapp, automatiskt bladstopp, skyddskåpor
Reservdelar och reparerbarhet	Blad, bladbult, batteri, laddare, uppsamlingssäck, mulchningsplugg finns som reservdelar
Allmän information	Hushållsbruk, kompatibel med WORX 20V Max.-batterier, laddningstid 1 timme för 1 batteri 4.0 Ah, 2 timmar för 2 batterier

Vanliga frågor - WG749E WORX

Hur startar jag gräsklipparen WG749E?

Sätt i säkerhetsnyckeln och installera båda batterierna. Tryck in säkerhetslåsknappen och dra handtaget mot styret.

Vilken är maximal klipphöjd?

Den justerbara klipphöjden är från 20 mm till 80 mm, med 7 olika lägen.

Hur installerar jag gräsuppsamlingssäcken?

Ta först bort mulchningspluggen, tryck sedan säcken över utkastet tills den klickar på plats. Kontrollera att säkerhetsfliken täcker öppningen.

Vad gör jag om gräsklipparen inte startar?

Kontrollera att säkerhetsnyckeln är insatt, att batterierna är fulladdade och korrekt installerade. Om strömindikatorn inte tänds, se felsökningsguiden.

Hur underhåller jag klipparbladet?

Ta bort nyckeln och batterierna. Slipa bladet i ursprunglig vinkel genom att ta bort lika mycket från båda ändar. Kontrollera balansen. Byt blad vartannat år eller efter 50 klipptimmar.

Vilken är batteriernas drifttid?

Med två fulladdade 4.0 Ah-batterier kan du klippa upp till 500 m² om du klipper på hög höjd och i normal takt.

Är gräsklipparen lämplig för mulching?

Ja, den levereras med en mulchningsplugg. För bra mulching, klipp när gräset är torrt, minska höjden med max en tredjedel och klipp långsamt.

Hur förvarar jag gräsklipparen?

Stäng av motorn, ta bort säkerhetsnyckeln och batterierna. Rengör maskinen med en mjuk borste, fäll ihop styret och förvara den på en torr plats.

Vad gör jag vid onormal vibration?

Stanna genast gräsklipparen, ta bort nyckeln och batterierna. Kontrollera att bladet inte är skadat eller böjt. Byt ut det vid behov. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.

Hur laddar jag batterierna?

Använd medföljande laddare WA3883. Anslut till ett eluttag. Sätt i ett eller två batterier. Laddning av ett 4.0 Ah-batteri tar cirka 1 timme, två batterier tar 2 timmar samtidigt.

BRUKSANVISNING WG749E WORX

	Holds tilskuere væk.
	Pas på de skarpe knive. Knivene fortsætter med at rotere efter, at motoren er slukket - Fjern det beskadigede udstyr før vedligeholdelsen.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Må ikke brændes
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Bær beskyttelseshandsker
	Fjern batteriet fra soklen før justering, vedligeholdelse eller brug.
	Fjern nøglen

STOP

Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem.

AGGREGATELEMENTER

1. HASTIGHEDSSTYRINGSHÅNDTAG TIL K∅RE-HASTIGHED

2. HASTIGHEDSSTYRING AF K∅REHASTIGHED

3. GASHÅNDTAG

4. STYR

5. POSE TIL GRÆSOPSAMLING

6. HÅNDTAG TIL INDSTILLING AF SKÆREH∅JDE

7. JUSTERINGSVISER FOR KLIPPEH∅JDE

8. FRONTHÅNDTAG

9. BATTERICOVER

10. BAGESTE HÅNDTAG

11. SIKKERHEDSKLAP

12. KNAP TIL SIKKERHEDSSPÆRRING

13. KNAP TIL HURTIG FRAKOBLING

14. GRÆSFILTER

15. BATTERIPAKKE * (SE FIG. C2)

16. SIKKERHEDSN∅GLE (SE FIG. F2)

17. BATTERI-INDIKATORLAMPE(SE FIG. H)

18. BLADBOLT (SE FIG. 01)

19. BLAD (SE FIG. 01)

20. DELER (SE FIG. 01)

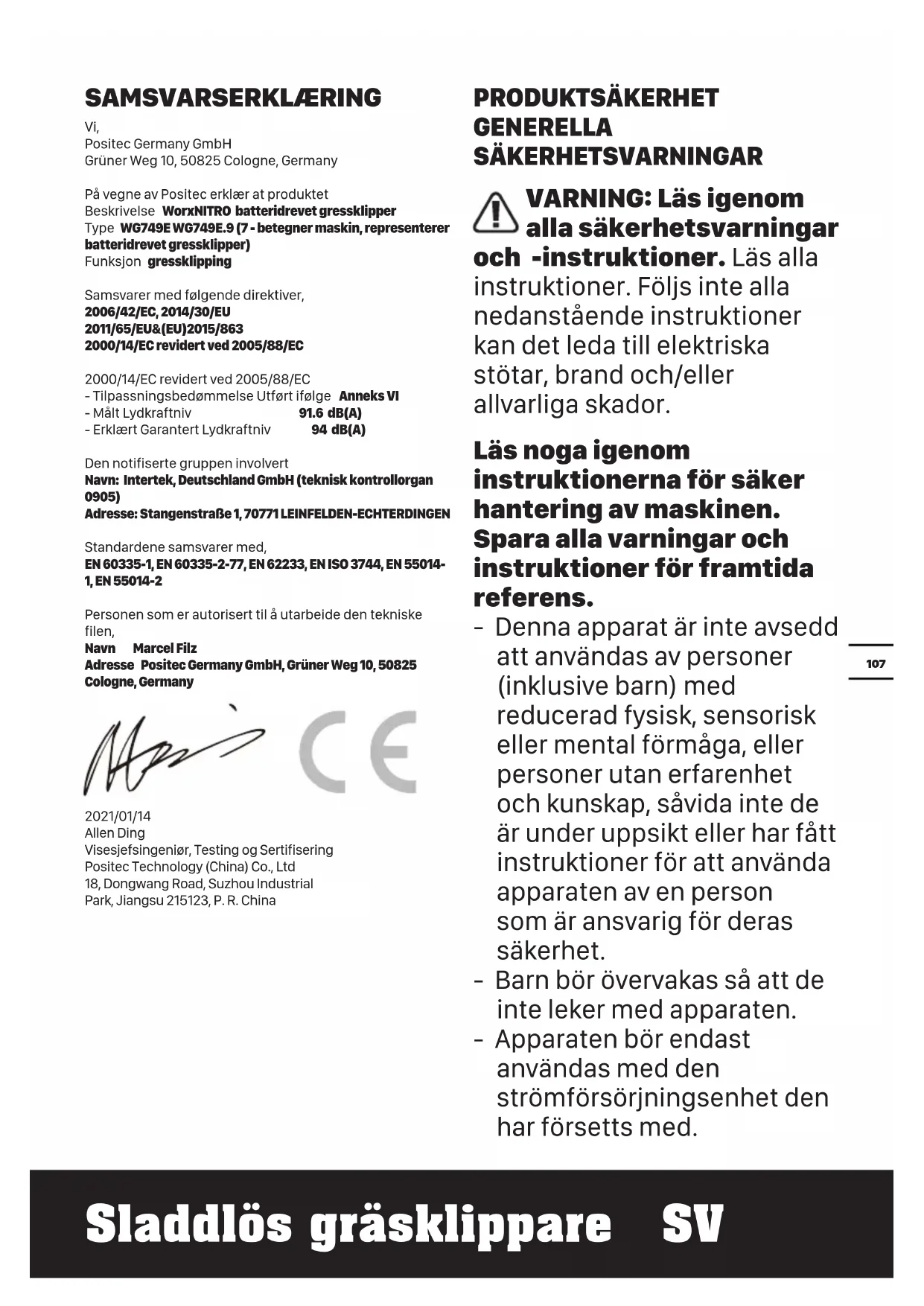

WARNING: Läs igenom alla säkerhetsvarningar

och -instruktioner. Läs alla

instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs noga igenom instruktionerna för säker hantering av maskinen. Spara alla varningar och instruktioner för framtida referens.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap, såvida inte de är under uppsikt eller har fått instruktioner för att använda apparaten av en person som är ansvarig för deras säkerhet.

• Barn bör övervakas så att de inte leker med apparaten.
• Apparaten bör endast användas med den strömförsörjningsenhet den har försetts med.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS

Säkerhetsövning drift UTBILDNING

a) Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka åldern för operatören.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i närheten.
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

FÖRBEREDELSE

a) Vid klippning använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler;

b) Undersök grundligt området där apparaten

ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål;

c) Före användning kontrollera alltid visuellt så att blad, bladbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set för att bibehålla balansen; Byt ut skadade och oläsliga etiketter.

ANVÄNDNING

a) Arbeta endast i dagsljus eller i bra artificiellt ljus;
b) Undvik att använda apparaten i vått gräs då det är möjligt;
c) Se alltid till att du är stadig på foten i slänter;
d) Gå spring aldrig;
e) För roterande maskiner försedda med hjul, rör dig alltid längs med lutningar aldrig uppåt och nedåt;
f) Var extra försiktig när du byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktig när du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten ska lutas för

transport när andra ytor än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas;

j) Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats;

k) Starta motorn enligt instruktionerna och med fötterna borta från bladen;

l) Luta inte apparaten när motorn startas förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast den del som är längst bort från användaren;

m) Placera inge händer eller fötter i närheten av roterande delar. För rotationsklippare håll utblåsningsöppningarna rena hela tiden;

n) Vidrör inte bladet innan frånkopplingsenheten tagits bort. och bladen har stannat helt och hållet.

o) Starta inte gräsklipparen när du står framför utloppsöppningen.

p) Transportera inte gräsklipparen när strömkällan är igång.

q) Stanna gräsklipparen och avlägsna orsaken till stoppet. Se till att alla rörliga delar har stannat helt.

- varje gång som maskinen lämnas oövervakad,

- Innan du rensar en blockering,

- Före kontroller, rensning eller arbete på apparaten,

- Efter att du kört på ett främmande föremål. Kontrollera om apparaten har skador och reparera om så behövs.

Om apparaten börjar vibrera onormalt (kontrollera omedelbart):

- Inspektera för skada.

— Ersätt eller reparera eventuella skadade delar.

- Kontrollera och dra åt eventuella lösa delar.

UNDERHÅLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar är åtdragna för att säkra att apparaten är säker att arbeta med;

b) Kontrollera

gräsuppsamlaren regelbundet för slitage eller förslitning;

c) Byt ut slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och tillbehör.
d) Var försiktig när du justerar gräsklipparen så att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.
e) Låt alltid gräsklipparen svalna innan du ställer undan den.
f) Vid service av bladen måste du vara medveten om att bladen fortfarande kan flyttas, även om strömkällan är avstängd.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom

pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e)Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Ladda endast med laddare av varumärket WorxNITRO. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

m)Använd inte ett batteri som inte är avsett för användning med det här verktyget.

n) Håll batteriet borta från barn.

o) Behåll den ursprungliga bruksanvisningen för framtida användning.

p) Plocka ur batteriet från verktyget då det inte används.

q)Kassera batteriet på rätt sätt.

r) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

s) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

t) Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning..

SYMBOLER

	Läs instruktionsboken innan denna maskin används
	Håll kringstående undan.
	Se upp med de vassa bladen. Bladen fortsätter att rotera efter det att motorns stängts av - Ta bort inaktiveringsenheten innan underhåll.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Får ej uppeldas
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isår för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall.Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.
	Använd skyddshandskar
	Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs.
	Avlägsna nyckeln
	Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem.

LADDARENS KOMPONENTER

1. SJÄLVGÅENDE HASTIGHETSREGLAGE

2. SJÄLVGÅENDE HASTIGHET

3. RÖRELSEVÄLJARE

4. STYRE

5. GRÄSUPPSAMLINGSSÄCK

6. JUSTERINGSSPAK FÖR KLIPPHÖJD

7. PEKARE FÖR JUSTERING AV KLIPPHÖJD

8. FRÄMRE HANDTAG

9. BATTERIHÖLJE

10. BAKRE HANDTAG

11. SÄKERHETSFLIK

12. SÄKERHETSLÅSNINGSKNAPP

13. SNABB SLÄPP KNAPP

14. MULLINSATS

15. BATTERIPAKET * (SE FIG.C2)

16. SAFETY KEY (SE FIG. F2)

1. SÄKERHETSNYCKEL(SE FIG.H)

2. BLADBULT (SE FIG. 01)

3. FLÄKT (SE FIG. 01)

4. BRICKA (SE FIG. 01)

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WG749E WG749E.9 (7 - maskinbeteckning, anger Sladdlös gräsklippare)

	WG749E WG749E.9
Effekt 40V Max.(2x20V Max.)***
Hastighet utan belastning	2800 /min
Däck bredd	48 cm
Skärbredd	46 cm
Främrehjuldiameter	200 mm
Bakrehjuldiameter	230 mm
Klipphöjd	20 – 80 mm
Klipphöjdslägen	7
Gräsuppsamlings-kapacitet	55 L
Batterikapacitet	4.0 Ah (WA3014)	/
Batterityp	Litiumjon	/
Laddarmodell	WA3883	/
Laddningsmärk-data	Inmatning: AC100-240V~50/60HzUtmatning 1:20 V 7 2.0 A***Utmatning 2:20 V 7 2.0 A***	/
Laddningstid(Cirka.)4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
Maskinens vikt	28.7 kg	27.3 kg

* Spänning uppmätt utan belastning. Initial

batterispänning är max. 20 V. Nominell spänning är 18 V.

** Med Laddare utgång 1 och utgång 2 menas två kontakter med samma utgångsstryka och ström.

TILLBEHÖR

	WG749E W	G749E.9
Batteripaket (WA3014) 2 /
Laddare (WA3883) 1 /
Gräsuppsamlingssäck 1
Mullinsats 1

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 78.4 dB(A)
K_pA 3.0 dB (A)
Uppmätt ljudstyrka L	_wA = 91.6 dB(A)
K_wA	3.0 dB (A)
Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a	_h <2.5 m/s^2
Osäkerhet K = 1.5 m/s^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid

användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

ANVÄNDARHANDLEDNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSEN LIG ANVÄNDNING

Denna gräsklippare är avsedd för hemmabruk.

MONTERING & HANTERING

AKTIVITET	BILD
MONTERING
Montagem da pega & Ajuste da altura da pegaIBS: Tryck och håll ner snabbknappen under drift.	Se Fig. A1, A2
Montagem do saco de recolha da relva	Se Fig. B
Anslutning av gräsuppsamlingssäcken till gräsklipparenOBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet.OBS: Ta ut kompostering gs tillbehöret ur gräsklipparen innan gräs uppsamlingspåsen monteras.	Se Fig. C1,C2, C3
Avlägsnande/Tömning av gräsuppsamlingssäckenWARNING! Kontrollera alltid att säkerhetsklaffen stänger tömningsutloppet före användning.Lyft aldrig säkerhetsklaffen när gräsklipparen används utan monterad gräsuppsamlingspåse.	Se Fig. D1,D2
Installation av mullinsatsen	Se Fig. E
Montera/borttagning av batteri Sätt i säkerhetsnyckeln innan du installerar batteriet.OBS:Denna maskin körs bara när extra batterier är installerade. Vi rekommenderar att du använder samma AH-batterier och laddar de två batterierna samtidigt.När du använder två batterier med olika AH, går maskinen bara till den nedre gemensamma nämnaren.	Se Fig. F1, F2
Kontroll av batteriets laddningstillständOBS:Figur G1 gäller endast batteripack med batterilampor.	Se Fig. G1
Laddning av batteripaketetOBS:Batteripaketet levereras oladdat. Batteriet måste laddas helt innan första klippningen.Ladda alltid helt de två batterierna samtidigt. Mer information finns i bruksanvisningen till laddaren.	Pozrite Obr.G2
DRIFT
StrömindikatorSe avsnittet BATTERISTATUSVIKTIGTNär endast en grön lampan lyser är ditt batteri alltför urladdat även om klipparen fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet i denna urladdade kondition kan det reducera batteriets livslängd om dess prestanda.Om ingen lampa är tänd är minst ett batteri fel isatt eller defekt. var god dubbelkolla att batterierna är helt fastsatta på plats.	Se Fig. H
Start & Stopp Se Fig. I1,I2
Manövrering av själgående system Se Fig. J
Justering av klipphöjden!VARNING! Stoppa, släpp manöverspaken och vänta tills motorn stannar innan du justerar höjden. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador.Vidrör inte roterande blad.	Se Fig. K
Förvaring Se Fig. L1,L2

BATTERI STATUS LED (Se Fig. H)

• Innan användning eller efter användning trycker du på knappen bredvid strömindikatorlampan på maskinen för att kontrollera batterikapaciteten.
• Under drift kommer batterikapaciteten automatiskt att

indikeras av batteriindikatorn. Indikatorn känner av och visar batterietnivån enligt följande.

- Ladda maskinen med två batteripaket med olika AH,visar strömindikatorlampan batteriets tillständ för den nedre av de två batterierna.

Batteristatus Batteritillstånd
Fem gröna lampor (■■■■■) lyser.	Hög batterinivå.
Två, tre eller fyra gröna lampor lyser.	Medelhög batterinivå. Ju fler lampor som lyser, desto högre är batterinivån.
Endast en grön lampa (■□□□□) lyser.	Batterinivån på minst en av batterisatserna är mycket låg. Kontrollera och ladda batteriet.
Inga lampor lyser.	Minst ett batteri är fel isatt eller defekt.
Endast en lampa blinkar två gånger per cykel.	Minst ett batteri är urladdat (se batteriladdningstillstånd), ladda de två batterierna minst en gång innan maskinen används igen eller förvaras.
Endast en lampa blinkar tre gånger per cykel.	Minst ett batteri är hett. Låt dem svalna innan du startar maskinen igen.
Endast en lampa blinkar fyra gånger per cykel.	Maskinen är överbelastad. Höj klippningshöjden eller för fram maskinen långsammare.

MULLKLIPPNINGSTIPS

Vid mullklippning är din klippare konstruerad för att klippa gräsklippet i små bitar och fördela dessa över gräsmattan. Under normala förhållanden kommer det finfördelade gräset att brytas ned biologiskt och snabbt för att ge näring till gräsmattan. Läs igenom följande rekommendationer för optimal mullprestanda.

1. Undvik att klippa när gräset är vått av regn eller dagg. Vått gräs kan bilda klumpar vilka påverkar mullfunktionen och påverkar körtiden. Bästa tiden att klippa gräset är sent på eftermiddagen när gräset är torrt och de nyligen klippta områdena kommer inte att utsättas för direkt solljus.
2. För bästa mullprestanda, ställ in klipphöjden på klippning av en tredjedel av gräshöjden, idealiskt inte mer än 40 mm i taget. Om gräset är för långt kan det vara nödvändigt att öka klipphöjden för att minska kraftansträngningen och förhindra överbelastning av motorn. För extremt tung mullning är det förständigt att först klippa med en hög klippinställning och sedan klippa en gång till för den slutliga klippningen. I annat fall gör korta klippningar och rör dig sakta framåt.
3. För bästa resultat, håll klipparens hölje fritt från

grässamlingar. Stäng emellanåt av klipparen och vänta tills bladet stannat helt och hålet. Koppla sedan ifrån säkerhetsnyckeln och luta klipparen på sidan. Använd ett föremål såsom en pinne och peta bort eventuellt ihopklumpat gräs i bladområdet. Var försiktig med de vassa kanterna på bladet. Rengör ofta vid vått, nytt gräs och alltid efter varje användning.

1. Vissa typer av gräs eller gräsförhållande kan kräva att ett område mullas en andra gång för att helt fördela gräset över gräsmattan.

Om det klipps en andra gång är rådet att klippa vinkelrätt (tvärs över) den första klippningen. ÄNDRA INTE KLIPPVÄG PÅ NÅGOT SÄTT SOM GÖR ATT RÖRELSEN ÄR NEDFÖR EN KULLE.

1. Byt ditt klippmönster varje vecka. Detta förhindrar att mattning och marmorering över gräsmattan.

KLIPPOMRÅDET

Klippområdet påverkas av flera olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde. Nedanstående tabell visar förhållandet mellan förutsättningar och klippområdet.

Skärhöjd	Rekommenderad partistorlek (max)
Klippa mellan 8cm och 6cm	Med 2*20V/4,0Ah batterier
	Upp till 500m ^2 *

* används med två fulladdade batterier samtidigt

TIPS:

1) Det rekommenderas att du klipper din gräsmatta oftare, att du går i normal takt och att du startar/stoppar gräsklipparen så sällan som möjligt när den används.
2) För maximal prestanda, säkerställ att två fulladdade batterier användas och klipp alltid ner gräsets höjd med 1/3 eller mindre.
3) Gå långsammare när du klipper långt gräs för att få effektivare klippning.
4) Undvik att klippa vätt gräs då detta fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs för att förlänga batteritiden.

UNDERHÅLL

Varning: Stanna gräsklipparen, ta bort säkerhetsnyckeln och batterierna innan du tar bort gräsuppsamlingspåsen.

Obs: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår

kundtjänst för råd.

BLADSLIPNING

HÅLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA. ETT TRUBBIGT BLAD KLIPPER INTE GRÄSET RENT ELLER MULLAR ORDENTLIGT.

ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. KONTROLLERA ATT SÄKERHETSNYCKEN och BATTERIER ÄR BORTTAGNA.

Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas.

BYT BÖJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET (Se Fig. M)

1. Se till att bladet behåller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna på båda sidor om bladet, ta bort lika mycket material från båda sidorna.

OBS:

1. Säkerställ att gräsklipparen är avstängd .Ta bort nyckeln och batterierna.
2. Placera gräsklipparen stående i förvaringsposition.

BLADBALANSERING (Se Fig. N)

Kontrollera balansen på bladet genom att placera centrumhålet N-1 på en ett skruvmejselskaft N-2, Om någon ände av bladet roterar nedåt, fila den änden.

Bladet är korrekt balanserat när ingen ände roterar nedåt.

BLADUNDERHÅLL (Se Fig. 01, 02)

Förnya bladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition.

Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Se till att säkerhetsnyckel och batterier inte är installerade. Klyv ett träblock mellan kniven och klippaggregatet för att förhindra att bladet roterar och skruva loss bladbulten medurs med en skiftnyckel, och ta sedan bort bladet och fläkten.

Ätermontera, bladet och fläkten med skärytan riktad mot marken. Sedan dra åt knivbulten.

FÖRVARING (Se Fig. L1,L2)

Stanna gräsklipparen och ta alltid bort säkerhetsnyckeln och batterierna.. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna. Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne.

Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.

För att underlätta lagring, tryck och håll ner snabb-släpp knappen och vik styret.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar

för det. Kontakta dina lokala myndigheter eller återljare för återvinningsråd.

FELSÖKNING

Problem Korrigerande åtgård
1. Gräsklipparengår inte närmanövrering äraktiverad.	A. Kontrollera för att vara säkerpå att säkerhetsnyckeln harinstallerats och är helt isatt ochatt säkerhetslåsknappen är heltintryckt.B. Släpp driftsreglaget för attstänga av gräsklipparen. Ta bortsäkerhetsnyckeln och batterierna,stäng av gräsklipparen ochkontrollera att kniven har frittsvängrum. Om den inte går attdra ut, kontaktar du en behörigservicetekniker. Bladet bör roterafritt.C. Är batteriet fulladdat? Koppla inladdaren och vänta på att en grönlampa tänds.
2. Motorn stannarunder klippning.	A. Släpp driftsreglaget för attstänga av gräsklipparen. Ta bortsäkerhetsnyckeln och batterierna,stäng av gräsklipparen ochkontrollera att kniven har frittsvängrum. Om den inte går attdra ut, kontaktar du en behörigservicetekniker. Bladet bör roterafritt.B. Höj hjulen till den högstaklipphöjden och startagräsklipparen.C. Är batteriet fulladdat? Koppla inladdaren och vänta på att en grönlampa tänds.D. Undvik att överbelastagräsklipparen. Sänkklipphastigheten eller ökaklipphöjden, eller både och.
3. Gräsklipparenkör menklippprestandan ärotillfredsställande,eller klipper intehela gräsmattan.	A. Är batteriet fulladdat? Koppla inladdaren och vänta på att en grönlampa tänds.B. Släpp driftsreglaget för attstänga av gräsklipparen. Ta bortsäkerhetsnyckeln och batterierna.Vänd på gräsklipparen och kontrolleraföljande: Kniven ska vara vass.Undersidan och utkastarrännan är friafrån gräsrester.C. Hjulinställningen kan vara för låg förgräsförhållandena. Öka klipphöjden.
4. Gräsklipparen ärför tung att skjutaframåt.	A. Öka klipphöjden för att minskaundersidans motständ mot gräset.Kontrollera att alla hjul roterar fritt.

5. Gräsklipparenbullrar ochvibrerar onormaltmycket.	A. Släpp driftsreglaget för attstänga av gräsklipparen. Tabort säkerhetsnyckeln ochbatterierna. Ställ gräsklipparenpå sidan och säkerställ att kniveninte är böjd eller skadad. Omkniven är skadad ska den bytasmot en ersättningskniv från. Omgräsklipparens underdel är skadadska du lämna in gräsklipparen hosen auktoriserad verkstad.B. Om det inte finns någrasynliga skador på kniven ochgräsklipparen fortfarande vibrerar:Släpp driftsreglaget för attstänga av gräsklipparen. Ta bortsäkerhetsnyckeln och batterierna,och bladet. Rotera kniven 180grader och sätt tillbaka den. Omgräsklipparens fortfarande vibrerarlämnar du in gräsklipparen hos enauktoriserad verkstad.
6.BatteriladdarensLED lyser inte.	A. Kontrollerakontaktanslutningen.B. Byte av laddare.
7. Batteriladdarenslampa går inteöver till grönt.	A. Batteriet måste kontrolleras. Tadet till ett behörigt servicecenter.
8. Gräsklipparentar inte uppklipprester.	A. Avlägsna mullningsplattanninan du sätter på påsen.B. Utkastarrännan har täpptsigen. Släpp driftsreglaget för attstänga av gräsklipparen. Ta bortsäkerhetsnyckeln och batterierna.Rensa bort klipprester frånutkastarrännan.C. För mycket gräsklipp. Höj hjulenför att minska längden på gräsetsom klipps.D. Behållaren är full. Tömbehållaren oftare.
9. Synligtgräsklipp vidmullning.	A. För mycket gräs klipps åtgången. Höj hjulen för att minskalängden på gräset som klipps.Klipp inte mer än en tredjedel avden totala höjden.B. Kontrollera att bladet är vasst.Håll alltid bladet vasst.
10. Låg ellerförkortad drifttidefter fleraanvändningar.	A. Ta till en behörig servicestation -ett nytt batteri kan behövas.
11.Batteriladdarenslampa blinkar röttoch batteriet kaninte laddas.	A. Batteriet överladdas efterkontinuerlig användning. Ta utbatteriet ur laddaren och låt detsvalna till 42°C eller lägre.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

På Positecs vägnar förklara att produkten

Beskrivning WorxNITRO Sladdlös gräsklippare

Typ WG749E WG749E.9 (7 - maskinbeteckning, anger Sladdlös gräsklippare)

Funktion klippa gräs

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt Bilaga VI.

- Uppmätt bullernivå 91.6 dB(A)

- Deklarerad garanterad bullernivå 94 dB(A)

Berört notifierat organ

Namn: Intertek, Deutschland GmbH (anmält organ 0905)

Standarder överensstämmer med,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A#

2021/01/14

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
