Termék típusa	Vezeték nélküli fűnyíró
Márka	WORX
Modell	WG749E
Vágási szélesség	46 cm
Vágási magasság	20–80 mm (7 pozíció)
Gyűjtőkosár űrtartalma	55 L
Akkumulátor típusa	Lítium-ion 40V Max. (2 × 20V)
Akkumulátor kapacitása	4,0 Ah
Töltő	WA3883, bemenet 100-240V~, kimenet 2 × 20V 2,0A
Súly	28,7 kg (WG749E modell)
Üresjárati fordulatszám	2800 ford/perc
Első kerekek átmérője	200 mm
Hátsó kerekek átmérője	230 mm
Hangnyomásszint	78,4 dB(A)
Hangteljesítményszint	91,6 dB(A)
Rezgés (mért érték)	< 2,5 m/s²
Fő funkciók	Önjáró, mulcsozás, magasságállítás, gyűjtőzsák, biztonsági indítás
Karbantartás	A penge rendszeres élezése, csere 2 évente vagy 50 óra fűnyírás után, tisztítás használat után
Biztonság	Biztonsági kulcs, reteszelő gomb, automatikus pengeleállítás, védőburkolatok
Pótalkatrészek és javíthatóság	Penge, pengecsavar, akkumulátor, töltő, gyűjtőzsák, mulcsozó dugó kapható pótalkatrészként
Általános információk	Háztartási használatra, kompatibilis a WORX 20V Max. akkumulátorokkal, töltési idő: 1 óra 1 db 4,0 Ah akkumulátorhoz, 2 óra 2 akkumulátorhoz

Gyakran ismételt kérdések - WG749E WORX

Hogyan indítsam el a WG749E fűnyírót?

Helyezze be a biztonsági kulcsot, majd tegye be a két akkumulátort. Nyomja meg a biztonsági reteszelő gombot, és húzza a működtető fogantyút a kormányhoz.

Mi a maximális vágási magasság?

Az állítható vágási magasság 20 mm-től 80 mm-ig terjed, 7 különböző pozícióval.

Hogyan szereljem fel a fűgyűjtő zsákot?

Először távolítsa el a mulcsozó dugót, majd nyomja a zsákot a csatornára, amíg be nem kattan. Győződjön meg róla, hogy a biztonsági fedél elzárja a kimenetet.

Mi a teendő, ha a fűnyíró nem indul?

Ellenőrizze, hogy a biztonsági kulcs megfelelően be van-e helyezve, az akkumulátorok teljesen fel vannak-e töltve és helyesen vannak-e behelyezve. Ha a tápellátás jelzőfénye nem világít, olvassa el a hibaelhárítási útmutatót.

Hogyan karbantartsam a fűnyíró pengéjét?

Távolítsa el a kulcsot és az akkumulátorokat. Élezze meg a pengét az eredeti szögben, egyenlő mennyiségeket eltávolítva mindkét végéről. Ellenőrizze a kiegyensúlyozottságot. Cserélje ki a pengét 2 évente vagy 50 óra fűnyírás után.

Mennyi az akkumulátorok üzemideje?

Két teljesen feltöltött 4,0 Ah-s akkumulátorral akár 500 m²-t is lenyírhat, ha magas vágási magasságon és normál tempóban nyír.

A fűnyíró alkalmas mulcsozásra?

Igen, mulcsozó dugóval érkezik. A jó mulcsozás érdekében nyírja a füvet száraz állapotban, csökkentse a magasságot legfeljebb egyharmaddal, és nyírjon lassan.

Hogyan tároljam a fűnyírót?

Állítsa le a motort, vegye ki a biztonsági kulcsot és az akkumulátorokat. Tisztítsa meg a gépet egy puha kefével, hajtsa össze a kormányt, és tárolja száraz helyen.

Mi a teendő rendellenes rezgés esetén?

Azonnal állítsa le a fűnyírót, vegye ki a kulcsot és az akkumulátorokat. Ellenőrizze, hogy a penge nem sérült-e vagy görbült-e. Szükség esetén cserélje ki. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot egy hivatalos szervizközponttal.

Hogyan töltsem fel az akkumulátorokat?

Használja a mellékelt WA3883 töltőt. Csatlakoztassa a hálózati aljzathoz. Helyezzen be egy vagy két akkumulátort. Egy 4,0 Ah-s akkumulátor töltése körülbelül 1 órát vesz igénybe, két akkumulátoré egyidejűleg 2 órát.

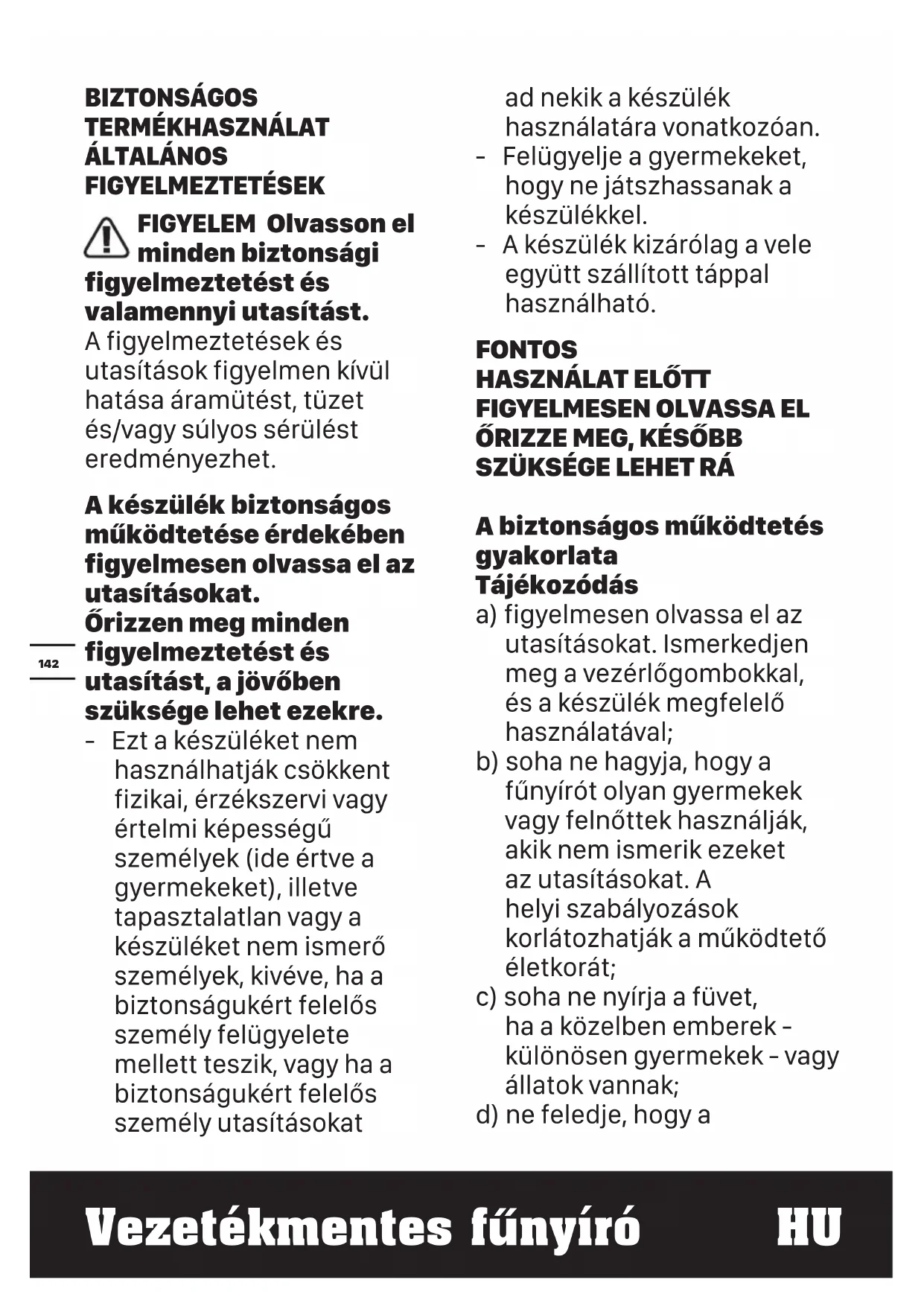

HASZNÁLATI ÚTMUTATÓ WG749E WORX

FIGYELEM Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást.

A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A készülék biztonságos működtetése érdekében figyelmesen olvassa el az utasításokat. Órizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.

- Ezt a készüléket nem használhatják csökkent fizikai, érzékszervi vagy értelmi képességű személyek (ide értve a gyermekeket), illetve tapasztalatlan vagy a készüléket nem ismerő személyek, kivéve, ha a biztonságukért felelős személy felügyelete mellett teszik, vagy ha a biztonságukért felelős személy utasításokat

ad nekik a készülék használatára vonatkozóan.

• Felügyelje a gyermekeket, hogy ne játszhassanak a készülékkel.
• A készülék kizárólag a vele együtt szállított táppal használható.

FONTOS HASZNÁLAT ELÓTT FIGYELMESEN OLVASSA EL ÓRIZZE MEG, KÉSÓBB SZÜKSÉGE LEHET RÁ

A biztonságos működtetés gyakorlata Tájékozódás

a) figyelmesen olvassa el az utasításokat. Ismerkedjen meg a vezérlógombokkal, és a készülék megfelelő használatával;
b) soha ne hagyja, hogy a fünyírót olyan gyermekek vagy felnőttek használják, akik nem ismerik ezeket az utasításokat. A helyi szabályozások korlátozhatják a működtető életkorát;
c) soha ne nyírja a füvet, ha a közelben emberek - különösen gyermekek - vagy állatok vannak;
d) ne feledje, hogy a

készüléküzemeltetője vagy használója felel a másokat ért balesetek vagy az őket ért károk miatt

Előkészítés

a) Fünyíráshoz mindig csukott cipőt és hosszú nadrágot viseljen. Ne működtesse a készüléket mezítláb vagy nyitott szandálban;
b) alaposan ellenőrizze a területet, ahol a készüléket használni fogja, és távolítson el minden tárgyat, amit a fűnyíró eldobhatna;
c) Használat előtt mindig nézze meg alaposan, hogy a kések, csavarok és a vágószerkezet nem kopottak vagy sérültek-e. A kopott vagy sérült késeket és csavarokat az egyensúly megőrzése végett mindig párban cserélje. A sérült és olvashatatlan címkéket cserélje ki.

Működtetés

a) csak nappal vagy erős mesterséges fényben végezze a fűnyírást;
b) ha lehetséges, a készüléket ne használja vizes fű nyírására;
c) lejtón mindig vigyázzon,

hogy hova lép;
d) lépkedjen, sose szaladjon;
e) kerekes, forgó készülékek használatakor lejtón mindig széltében haladjon, soha ne fel vagy lefele;
f) mindig legyen rendkívül óvatos, ha lejtön irányt vált;
g) ne nyírja a rendkívül meredek lejtőket;
h) ha a fünyírót megfordítja vagy maga felé húzza, mindig legyen rendkívül óvatos;
i) állítsa le a kés(eke)t, ha a fűnyírót szállításhoz meg kell döntenie, ha más felületen (nem füvön) halad át, és ha a fűnyírót a nyírandó területre vagy onnan szállítja;
j) soha ne működtesse a fűnyírót, ha a védője megsérült, illetve a biztonsági eszközök, például terelők és/vagy fűtartályok nélkül;
k) a motort óvatosan, az utasításoknak megfelelően, lábfejét a kés(ek)től jó távol tartva indítsa el;
I) ne döntse meg a fünyírót a motor elindítása közben, kivéve, ha a fünyírót az indításhoz meg kell dönteni. Ebben az esetben

csak annyira döntse meg, amennyire mindenképpen szükséges, és csak a működtetőtől távolabb eső részt emelje meg;

m)a kezét vagy a lábfejét ne tegye a forgó részek közelébe vagy azok alá. Maradjon távol az ürítőnyílástól;
n) ne érintse meg a késeket mindaddig, amíg ki nem veszi a blokkolóeszközt, és a kések teljesen le nem állnak;
o) Ne indítsa el a fúnyírót úgy, hogy az ürítőnyílás előtt áll.
p) Ne szállítsa bekapcsolva a fúnyírót.
q) Állítsa le a fűnyírót, és vegye ki a blokkolóeszközt. Bizonyosodjon meg róla, hogy minden mozgó alkatrész teljesen leállt.
- minden olyan esetben, ha örizet nélkül hagyja a kerti kisgépet,
- a beékelődések elhárítása előtt,
- mieltt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne,
– egy idegen testtel való ütközés után. Ellenőrizze, hogy a készülék nem

sérült-e, és mielőtt újra elindítaná, végezze el a szükséges javításokat ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze).

– ellenőrizze, hogy vannak-e sérülések.
– cserélje ki vagy javítsa meg a sérült részeket.
– ellenőrizze és szorítsa meg a meglazult részeket.

Karbantartás és tárolás

a) minden csavar és anya legyen szoros, hogy a készüléket biztonságosan működtethesse;
b) a füfogót ellenőrizze gyakran, hogy nem kopott vagy sérült-e;
c) a biztonság érdekében cserélje ki a kopott vagy sérült részeket. Csak eredeti cserealkatrészeket és tartozékokat használjon.
d) A fünyíró beállításakor vigyázzon, nehogy az ujja beszoruljon a mozgó kések és a rögzített részek közé.
e) Tárolás előtt mindig várja meg, hogy a fúnyíró lehüljön.
f) A kések kezelésekor vagy cseréjekor tartsa szem előtt, hogy a kések akkor is

mozgathatók, ha a készülék nincs áram alatt.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rövidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen vezető anyag a rövidzárlatukat okozhatja. Az
akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.
c) Ne tegye ki hőnek vagy tűznek az akkumulátort. Ne tárolja közvetlen napfényben.
d) Az akkumulátort ne tegye

ki ütésnek.

e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a bőrre vagy szembe. Amennyiben a bőrre vagy szembe kerül, az érintett területet mossa le bő vízzel, és forduljon orvoshoz.

f) Az akkumulátor vagy egy cella lenyelése esetén azonnal forduljon orvoshoz.

g) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.

h) Ha az akkumulátor pólusaira szennyeződés kerül, azt egy tiszta, száraz ruhával törölje le.

i) Az akkumulátort használat előtt fel kell tölteni. A töltést mindig az utasításoknak megfelelően, helyes eljárást használva végezze.

j) Használaton kívül ne hagyja töltön az akkumulátort.

k) Hosszan tartó tárolást követően a maximális teljesítmény elérése érdekében szükséges lehet, hogy az

akkumulátort többször feltöltse és lemerítse.

I) Csak a WorxNITRO által javasolt töltővel töltse fel. Kizárólag a készülékhez való használatra mellékelt töltőt használja.
m)Ne használjon a készülékkel való használatra tervezettől eltérő akkumulátort.
n) Az akkumulátor gyermekektől távol tartandó.
o) Órizze meg a termékhez mellékelt utasításokat, a későbbiekben szüksége lehet ezekre.
p) Amikor a szerszámot nem használja, vegye ki belőle az akkumulátort.
q) Ártalmatlanításnál megfelelően járjon el.
r) Ne helyezzen be különböző gyártóktól származó, illetve eltérő kapacitású, méretű vagy típusú akkukat a készülékbe.
s) Az akkucsomag csomagolását csak közvetlenül a használat előtt távolítsa el.
t) Figyeljen az akkun látható (+) és mínusz (−) polaritású jelzésekre az

akku előírt használata érdekében.

SZIMBÓLUMOK

	Mielőtt a készüléket működtetné, figyelmesen olvassa el a kézikönyvet
	A közelben ne álldogáljon senki
	Vigyázzon, a kések élesek! A kések a motor leállítását követően is tovább forognak - karbantartás előtt vegye ki a blokkolóeszközt.
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.
	Ne dobja tűzbe
	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
	Viseljen védőkesztyűt.
	Mindennemű beállítás, javítás vagy karbantartás előtt vegye ki az akkut az akkuházból.
	Távolítsa el a fedelet
	A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

AZ ALKATRÉSZEK LISTÁJA

1. ÖNJÁRÓ SEBESSÉGSZABÁLYOZÓ KAR

2. ÖNJÁRÓ SEBESSÉGSZABÁLYOZÁS

3. FÉKKAR

4. MARKOLAT

5. FÜGYÜJTÖ KOSÁR

6. VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR

7. VÁGÁSI MAGASSÁG BEÁLLÍTÁS MUTATÓ

8. ELSŐ FOGANTYÚ

9. AKKUHÁZ FEDÉL

10. HÁTSÓ FOGANTYÚ

11. BIZTONSÁGI LAP

12. BIZTONSÁGI ZÁR GOMB

13. GYORSKIOLDÓ GOMB

14. SZÁRZÚZÓ BURKOLAT

1. ÖNJÁRÓ SEBESSÉGSZABÁLYOZÓ KAR

2. ÖNJÁRÓ SEBESSÉGSZABÁLYOZÁS

3. FÉKKAR

4. MARKOLAT

5. FÜGYÜJTÖ KOSÁR

6. VÁGÁSI MAGASSÁG BEÁLLÍTÓ KAR

7. VÁGÁSI MAGASSÁG BEÁLLÍTÁS MUTATÓ

8. ELSŐ FOGANTYÚ

9. AKKUHÁZ FEDÉL

10. HÁTSÓ FOGANTYÚ

11. BIZTONSÁGI LAP

12. BIZTONSÁGI ZÁR GOMB

13. GYORSKIOLDÓ GOMB

14. SZÁRZÚZÓ BURKOLAT

1. AKKUMULÁTOR * (LÁSD AZ C2 ÁBRÁT)

2. BIZTONSÁGI KULCS (LÁSD AZ F2ÁBRÁT)

3. AKKU TÖLTÖTTSÉG JELZÓ (LÁSD AZ H ÁBRÁT)

4. VÁGÓKÉS CSAVAR (LÁSD AZ 01 ÁBRÁT)

5. KÉS (LÁSD AZ01 ÁBRÁT)

6. TÁVTARTÓ GYÚRÜ (LÁSD AZ 01 ÁBRÁT)

*Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MÜSZAKI ADATOK

Típus WG749E WG749E.9 (7 - a készülék jelölése, akkumulátorral működtetett fúnyírót jelöl)

	WG749E WG7	49E.9
Feszültség 40V Max.(2x20V Max.)**
Terhelés nélküli sebesség	2800 /min
A fedélzet szélessége	48 cm
Vágási szélesség	46 cm
Az első kerék átmérője	200 mm
A hátsó kerék átmérője	230 mm
Vágásmagasság	20 – 80 mm
Vágásmagasság beállítások	7
Fúgyűjtő kapacitása	55 L
Akkumulátor kapacitása	4.0 Ah (WA3014)	/
Akkumulátor típusa	Lítium-ion	/
Töltő típusa	WA3883	/
Töltő besorolása	Bemenet: AC100-240V~50/60HzKimenet 1: 20 V2.0 A***Kimenet 2: 20 V2.0 A***	/
Töltési idő (Kb.)4.0 Ah (1 pc)4.0 Ah (2 pcs)	1 hr2 hrs	/
A készülék súlya 28.7 kg	27.3 kg

**Terhelés nélküli feszültség. Az akkumulátor kezdő feszültsége maximum 20 V. A névleges feszültség 18 V.
***A töltő 1-es és 2-es kimenete alatt két olyan portot értünk, amelyek egyforma feszültséget és áramerősséget szolgáltatnak.

TARTOZÉKOK

	WG749E W	G749E.9
Akkumulátor (WA3014) 2 /
Töltőkészülék (WA3883) 1 /
Fügyűjtő tartály 1
Szárzúzó burkolat 1

Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.

ZAJÉRTÉKEK

A-súlyozású hangnyomásszint L	_pA = 78.4 dB(A)
K _pA 3.0 dB (A)
A-súlyozású hangerő L	_wA = 91.6 dB(A)
K _wA	3.0 dB (A)
Viseljen hallásvédőt.

REZGÉSÉRTÉKEK

Tipikus súlyozott rezgés	a_n < 2.5 m/s^2
Bizonytalanság	K = 1.5 m/s^2

FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:

Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.

Az eszköz jó állapotban van-e, megfelelően

karbantartják-e.

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy éles legyen és jó állapotban maradjon.

A fogantyú megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.

A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.

Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.

FIGYELEM: A pontosság érdekében az expozíciós

szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.

A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:

MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.

Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

HASZNÁLATI UTASÍTÁSOK

MEGJEGYZÉS: Mielőtt a szerszámot

használná, olvassa el figyelmesen az utasításokat.

Rendeltetés

A termék háztartási használatú fünyírásra alkalmas.

ÖSSZESZERELÉS ÉS MÜKÖDÉS

MÜVELET	ÁBRA
ÖSSZESZERELÉS
A fogantyú összeszerelése & Markolat-magasság beállításaMEGJEGYZÉS: Működés közben nyomja meg és tartsa lenyomva a Gyorskioldó gombot.	Lásd a A1, A2 ábrát
Gyűjtőkosár összeállítása	Lásd a B ábrát
A gyűjtőkosár felerősítésre a fűnyíróraMEGJEGYZÉS: Kicsit nyomja le a fűgyűjtő tartályt, hogy ellenőrizze, teljesen rögzült-e.MEGJEGYZÉS: A fűgyűjtő zsák felszerelése előtt távolítsa el a talajtakaró betétet a fűnyírogépről.	Lásd a C1, C2, C3 ábrát
A gyűjtőkosár leemelése/kiűrítéseFigyelmeztetés! Használat előtt mindig ellenőrizze a kibocsátó nyílás közelében található biztonsági csappantyút. Ha a fűnyírogépet fügyűjtő zsák nélkül szándékszik használni, soha nem emelje fel a biztonsági csappantyút.	Lásd a D1,D2 ábrát
Szárzúzó burkolat telepítése Lásd a E ábrát
Az akkumulátor behelyezése és eltávolításaAz akkumulátorcsomag behelyezése előtt helyezze be a biztonsági kulcsot.MEGJEGYZÉS: Ez a gép csak akkor működik, ha sp - akkumulátorokat helyeztek be. Javasoljuk, hogy ugyanazokat az AH akkumulátorokat használja, és a két akkumulátort egyszerre töltse fel.Ha két különböző AH-s akkumulátort használ, akkor a gép csak az alsó közös nevezőig fut.	Lásd a F1, F2 ábrát
Akku töltöttség állapot ellenőrzésMEGJEGYZÉS: A G1 ábra csak az akku feltöltöttségi szintjét is jelző akkucsomagra vonatkozik.	Lásd a G1 ábrát
AkkutöltésMEGJEGYZÉS: A csomagolásban található elem töltetlen állapotú. Az első fűnyírás előtt az akkut teljesen fel kell tölteni.A két akkut mindig egyidőben és teljesen töltse fel. További részletek a töltő használati útmutatójában.	Lásd a G2 ábrát
MÜKÖDÉS
Akku töltöttségi állapot jelző a fűnyírón Lásd a részleteket az AKKU ÁLLAPOTA című fejezetbenFONTOS:Ha csak egy jelzőfény világít, az akkumulátor túlságosan lemerült, bár előfordulhat, hogy még lehet füvet vágni vele. Ha a fűnyírót lemerült akkumulátorral tovább működteti, az csökkentheti az akkumulátor élettartamát és teljesítményét.Ha egyetlen jelzőfény sem ég, minimum egy akku nincs tökéletesen behelyezve, vagy az akku hibás. Kérjük, alaposan ellenőrizze az akkuk megfelelő behelyezését és pozicionálását.	Lásd a H ábrát
Elindítás & Leállítás Lásd a I1,I2	ábrát

Az önjáró rendszer működtetése Lásd a J ábrát
Fűnyírási magasság beállítás[IMAGE] FIGYELMEZTETÉSIÁllítsa le,engedje fel a Működésibiztosítékot, és várjon, amíg a motor leáll, mielőtt beállítja a magasságot.A készülékkikapcsolását követően a kések tovább forognak, a forgó kések pedig sérülésveszélyesek. Mielőtt a készülék valamely alkatrészéhez érne, várja meg, hogy teljesen leálljon.	Lásd a K ábrát
Tárolás Lásd a L1,L2	ábrát

AKKUMULÁTOR ÁLLAPOTJELZÓ LED-JE (Lásd a H ábrát)

• Az akku feltöltöttségi szintjének ellenőrzése végett, nyomja meg az akku feltöltöttségiszintjét jelző lámpa mellett található gombot a gép elindítása előtt vagy a gép használata után. A gép használata közben az akkucsomag feltöltöttségi szintje automatikusan megjelenik az akku feltöltöttségi állapotát jelző lámpán.
• A jelzőlámpa folyamatosan érzékeli, és u-csak folyamatosan jelzi ki az akkucsomag feltöltöttségi állapotát.
• Töltse fel a gépet 2 különböző AH típusú akkumulátorral, az akku feltöltöttségi állapotát jelző lámpa az alacsonyabb feltöltöttségi szinttel rendelkező akku állapotát fogja jelezni.

Az akkumulátor feltöltöttségi szintjét jelző mutató	Az akku állapota
Mind az öt zöld fényű LED ég. (■) ■ ■ ■ ■	Mindkét akku nagyon fel van töltve.
Két, három vagy négy zöld fényű LED ég.	A két akkuban még elegendő energia van. Minél több LED ég, az akkuk annál jobban fel vannak töltve.
Csak egy zöld fényű LED ég (■) □□□□□	Minimum egy akku le van merülve, és fel kell tölteni.
Egyetlen zöld fényű LED sem ég.	Minimum egy akku nincs megfelelően behelyezve vagy valamelyik akku hibás.
Az egyik LED kétszer villog egy ciklus alatt.	Minimum egy akku teljesen lemerült (kérjük, hivatkozzon az akku feltöltöttségi állapota című fejezetre), ezért kérjük, hogy használat vagy tárolás előtt mindkét akkut egyszerre töltse fel.
Az egyik LED háromszor villog egy ciklus alatt.	Használat közben minimum egy akku felhevült, ezért várja meg a lehűlését/lehűlésüket, mielőtt ismét folytatná a munkát.
Az egyik LED négyszer villog egy ciklus alatt.	A gép túlterhelt. Állítsa magasabbra a fűnyírás magasságát, vagy tolja lassabban a gépet.

TIPPEK SZÁRZÚZÁSOS FÚNYÍRÁSHOZ

Szárzúzáskor a fünyíró apróra vágja a lenyírt füvet, majd szétteríti a pázsiton. Standard esetben e füdarabkák gyorsan elbomlanak, és táplálják a pázsitot.

Optimális szárzúzási eredményt az alábbi javaslatok betartása esetén kap.

1) Ne nyírjon esőtől vagy harmattól nedves füvet. A nedves fű ugyanis összetapad, és csökkenti a szárzúzás hatékonyságát, valamint az akkumulátor élettartamát.
Fünyíráshoz a legjobb időpont késő délután, amikor a fű száraz, és a frissen lenyírt felületet nem éri közvetlen és intenzív napsugárzás.
2) A legjobb szárzúzási eredmény érdekében a nyírás magasságát legfeljebb 40 mm-re, azaz megközelítőleg a fűszálak hosszának egyharmadára állítsa be. Ha a fűszálak ennél hosszabbak, a motor túlterhelésének megelőzése és a könnyebb haladás érdekében állítsa magasabbra a fűnyírási magasságot. Hosszabb szálú fű szárzúzása esetén először állítsa be maximumra a fűnyírási magasságot, és csak második áthaladáskor állítsa be a végeredményként kívánt magasságot. További lehetőség csak a vágási szélesség egy részét kihasználni, és vágás közben lassan haladni.

3) A legjobb teljesítmény érdekében távolítsa el a fünyíróról a fúmaradékot. Idönként kapcsolja ki a fünyírót, és várja meg, amíg a kés forgása teljesen le nem áll. Ezt követően húzza ki a biztonsági kulcsot, és fordítsa az oldalára a fünyírót. Megfelelő segédeszközzel, pl. bottal, kaparja le a lerakódott fúmaradékot a kés környékéről. Friss, nedves fü nyírásakor gyakrabban tisztítsa a fünyírót, és ne felejtse el minden használatot követően megtisztítani.

4) Egyes füfajták vagy bizonyos fünyírási körülmények megkövetelik, hogy a lenyírt felületen még egyszer végighaladjon, és a fünyíró egyenletesen szétteríthesse a lenyírt füvet.

A második áthaladás során ajánlott az eredeti haladási irányra merőlegesen haladni. SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁLTOZTASSA MEG A NYÍRÁSIRÁNYT ÚGY, HOGY DOMBRÓL LEFELÉ KELLJEN HALADNIA.

5) Minden héten kissé eltérő útvonalon haladjon, mint az előző héten. Ezzel megelőzheti, hogy rajzolatok alakuljanak ki a pázsiton.

LENYÍRT ALAPTERÜLET

A lenyírt alapterület méretét számos tényező befolyásolja, például a nyírási magasság, a nedves fű, a fűszálak hossza vagy sürűsége. A fünyíró használat közbeni túlságosan gyakori be- és kikapcsolása csökkenti a lenyírt alapterületet.

A fünyírási feltételek és a lenyírt alapterület méret közti viszonyt az alábbi táblázat ismerteti.

Vágási magasság Ajánlott tétel (legfeljebb)
Vágja 8–6 cm	2 * 20 V / 4.0 Ah akkumulátorral
	akár 500m ^2*

* 2 teljesen feltöltött akku egyidejű használata esetén

TANÁCSOK:

1) Ajánlott a füvet rövidebb intervallumokba, standard tempóban haladva, és a fünyíró munka közbeni gyakori ki- és bekapcsolását elkerülve nyírni.
2) Kérjük, hogy a fünyíró lehető legjobb teljesítményének biztosításához minden esetben biztosítsa két teljesen feltöltött állapotú akkumulátor egyidejű használatát, valamint mindig max. 1/3 magasságáig vágja a füvet.
3) Magas fü nyírásakor a lehető leghatékonyabb fünyírás és fükidobás érdekében lassan haladjon.
4) Kerülje a nedves vagy harmatos fü nyírását, ellenkező esetben a lenyírt fü összeragad a vágórész alján, és a nem vezethető el, nem dobható félre megfelelően.
5) Fiatal vagy sűrű fű esetén használjon magasabb nyírási magasságot, ezzel is meghosszabbíthatja az akku üzemi élettartamát.

KARBANTARTÁS

Figyelem: A fúgyújtő zsák eltávolítása előtt állítsa le a fúnyírót, vegye ki a biztonsági kulcsot és az akkumulátorokat.

MEGJEGYZÉS: A hosszú élettartam és megbízható használat érdekében rendszeresen végezze el az alábbi karbantartási műveleteket. Ellenőrizze az egyértelmű hibákat: laza, elmozdult vagy sérült késeket, meglazult csavarokat, kopott vagy sérült alkatrészeket. Ellenőrizze, hogy a fedőlapok és védőelemek sérülésmentesek legyenek, és megfelelően illeszkedjenek a fűnyíróra. Mielőtt a fűnyírót működtetné, végezzen el minden szükséges karbantartást vagy javítást. Ha a rendszeres karbantartás ellenére a fűnyíró elromlik, kérjük, hívja ügyfélszolgálati vonalunkat, és kérjen segítséget.

A KÉSEK ÉLESÍTÉSE

A KÉSEK MINDIG LEGYENEK ÉLESEK, HOGY A FÜNYÍRÓ MEGFELELÖEN MÜKÖDHESEN. AZ ÉLETLEN KÉSEK NEM VÁGJÁK EGYENLETESEN A FÜVET.

A KÉSEK ELTÁVOLÍTÁSAKOR, ÉLEZÉSEKOR ÉS BEHELYEZÉSEKOR VISELJEN MEGFELELŐ SZEMVÉDŐ FELSZERELÉST. GONDOSKOD-JON A BIZTONSÁGI KULCS ÉS AZ ELEMEK ELTÁVOLÍTÁSÁRÓL.

Normál körülmények között egy szezonban elég kétszer élezni a késeket. A homok hatására a kés gyorsan életlenné válik. Ha homokos talajon nyír füvet, a kések gyakoribb élezésére lehet szükség.

AZ ELHAJLOTT VAGY SÉRÜLT KÉSEKET AZONNAL CSERÉLJE KI.

KÉSÉLEZÉS KÖZBEN (Lásd az M ábrát)

1. Vigyázzon, hogy a kés egyensúlyban maradjon.

2. A kést az eredeti vágásszögben élezze.

3. A kés mindkét végén élezze meg a vágóélet, mindkét végéről egyenlő mennyiségű anyagot távolítson el.

MEGJEGYZÉS:

1. Ellenőrizze le, hogy a fűnyíró kikapcsolt állapotú, Vegye ki a kulcsot és az akkumulátorokat.
2. Tároláskor állítsa a fűnyírót függőleges állásba.

A KÉSEK EGYENSÚLYOZÁSA (Lásd az N ábrát)

A kések egyensúlyozását a következőképpen ellenőrizheti: helyezze a kés közepén található lyukat N-1 egy csavarhúzó fejére N-2, amelyet vízszintesen egy satuba rögzített N-3. Ha a kés valamelyik vége lefele fordul, csiszolja meg azt a végét. A kés akkor van megfelelő egyensúlyban, ha egyik vége sem fordul lefele.

A KÉSEK KARBANTARTÁSA (Lásd az 01 és 02 ábrákat)

50 munkaóra vagy két év elteltével (amelyik előbb bekövetkezik) az állapottól függetlenül cserélje ki a kést. A kés eltávolításához és cseréjéhez kövesse az alábbi lépéseket. A kések eltávolításához kerti kesztyűre és csavarkulcsra van szükség (nem tartozékok). Győződjön meg arról, hogy a biztonsági kulcs és az akkumulátorok nincsenek behelyezve. A fűrészlapot ékelje be a penge és a fűnyírófedél közé, hogy megakadályozza a penge elfordulását, és egy csavarkulccsal az óramutató járásával ellenkező irányba csavarja ki a csavart, majd vegye ki a kést. A behelyezéshez tegy be a kést úgy, hogy a vágóél a talaj felé mutasson. Szorítsa meg a csavart.

TÁROLÁS (Lásd az L1 és L2 ábrákat)

Állítsa le a fűnyírót, és mindig vegye ki a biztonsági kulcsot és az akkumulátorokat. Egy puha kefével és ronggyal alaposan tisztítsa meg a készülék külsejét. Ne használjon vizet, oldószereket vagy fényezőanyagokat.

Távolítson el minden füvet és szennyeződést, különösen a szellőzőnyílásokról.

Fordítsa az oldalára a készüléket, és tisztítsa meg a késeket és az a körüli területet. Ha a kések körül felgyülemlett a fű, ezt egy fa vagy műanyag eszközzel távolítsa el.

A készüléket száraz helyen tárolja. A készülék tetejére ne helyezzen semmilyen tárgyat.

A tárolás megkönnyítése érdekében tartsa lenyomva a Gyorskioldó gombot, és hajtsa be a fogantyút.

KÖRNYEZETVÉDELEM

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási

lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.

HIBAKERESÉS

Tünetek Elhárítás módja

1. A fünyíró nem működik, ha a Működési biztosíték be van kapcsolva.

A. Ellenőrizze, hogy a biztonsági kulcs be legyen helyezve, stabilan a helyén legyen, és hogy a Biztonsági reteszelőgomb teljesen be legyen nyomva. B. Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia! C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltőt, és várja meg a zöld fénnyel világító LED felgyulladását.

1. Fünyírás közben leáll a motor.

A.Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, fordítsa át a fűnyírót, és ellenőrizze, hogy szabadon forgatható-e a kés. Ha a kés nem forgatható, vigye a gépet egy hivatalos márkaszervizbe. Az élnek szabadon kell forognia! B. Állítsa a kereket a legnagyobb vágási magasságra, majd indítsa a fűnyírót. C. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltöt, és várja meg a zöld fénnyel világító LED felgyulladását. D. Kerülje a fűnyíró túlterhelését. Nyírjon lassabban, vagy állítson be nagyobb vágási magasságot. Vagy mindkettőn változtasson.

1. A fünyíró működik, de a teljesítménye nem felel meg az elvárásoknak, vagy nem mindenhol nyírja le a füvet.

A. Teljesen fel van töltve az akkumulátor? Kapcsolja be a töltöt, és várja meg a zöld fénnyel világító LED felgyulladását. B.Oldja ki a Működési biztosítékot a fűnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa át a fűnyírót, majd ellenőrizze a következőket: A kés élessége – Tartsa élesen a kést. Van-e eltömődés a késházban és a kidobó nyilásban. C. Lehet, hogy a fű jellegéhez képest túl kis magasságra vannak állítva a kerekek. Állítson be nagyobb magasságot.

	4. Túl nehéz tolni a fúnyírót.	A. Állítson be nagyobb magasságot, hogy a késház kevésbé súrolja a füvet. Ellenőrizze, hogy minden kerék szabadon forgatható-e.
	5. A fúnyíró rendellenes zajt kelt és rázkódik.	A. Oldja ki a Működési biztosítékot a fúnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Fordítsa a fúnyírót az oldalára, és ellenőrizze, nem görbült-e el vagy nem sérült-e meg a kés. Ha a kés sérült, cserélje ki késre. Ha a késház alja sérült, juttassa el a fúnyírót egy márkaszervizbe.B. Ha a késen nincs látható sérülés, de a fúnyíró mégis rázkódik: Oldja ki a Működési biztosítékot a fúnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat, és távolítsa el a vágóélet. Forgassa el a kést 180 fokkal, majd helyezze vissza. Ha a fúnyíró még mindig rázkódik, juttassa el egy márkaszervizbe.
	6. Az akkutöltő LED-je nincs bekapcsolva.	A. Ellenőrizze a dugasz csatlakoztatását.B. Cserélje ki a töltőt.
	7. Az akkutöltő LED-je nem vált zöld színre.	A. Az akkut meg kell vizsgáltatni. Vigye egy hivatalos márkaszervizbe.
	8. A fúnyírógép fügyűjtő zsákja nem gyűjti össze a lenyírt füszálakat.	A. Zsákolás előtt távolítsa el a takaró lemezt.B. A csúszda eltömődött. Oldja ki a Működési biztosítékot a fúnyíró kikapcsolásához. Vegye ki a biztonsági kulcsot és az akkumulátorokat. Tisztítsa meg a csúszdát a füszálaktól.C. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza.D. A zsák megtelt.Gyakrabban ürítse a zsákot!
	9. Talajtakarás közben a talajon lenyírt füszálak láthatók.	A. Túl sok füvet nyír le. Állítsa a kerekeket nagyobb magasságra, hogy kisebb legyen a vágás hossza. Csak a teljes vágáshossz maximum 1/3-ig vágjon.B. Ellenőrizze a vágóél élességét. Gondoskodjon, hogy az él mindig éles legyen.
	10. Rövid vagy csökkent üzemidő a gép többszöri használata után.	A. Térjen vissza a hivatalos márkaszervizbe - előfordulhat, hogy új akkura van szükség.

11. Az akkutöltő LED-je piros fénnyel villog, és az akkut nem lehet feltölteni.

A. A folyamatos töltés miatt az akku túlhevülhet. Vegye ki az akkut a töltőből, és várja meg, amíg az akku 42°C-ra vagy annál kevesebbre hűl.

MEGFELELŐSÉGI NYILATKOZAT

A gyártó,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A Positec nevében kijelenti, hogy a termék

Leírás WorxNITRO Akkumulátoros fúnyíró

Típus WG749E WG749E.9 (7 - a készülék jelölése, akkumulátorral működtetett fűnyírót jelöl)

Rendeltetés Fúnyírás

Megfelel a következő irányelveknek,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC módosítva: 2005/88/EC

2000/14/EC módosítva: 2005/88/EC

Megfelelőség-ellenőrző eljárás a

VI. függelék értelmében

Mért hangerő-szint 91.6 dB(A)

Garantált hangerő-szint 94 dB(A)

Tanúsítási szervezet

Név: Intertek, Deutschland GmbH (tanúsítási szervezet: 0905)

Az alábbi normáknak:

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

A műszaki dokumentáció összeállítására jogosult személy:

Név Marcel Filz

Cím Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A#

CE

2021/01/14

Allen Ding

Helyettes főmérnök, Tesztelés és minősítés

Positec Technology (China) Co., Ltd
