MANUAL DE UTILIZARE MTX 203 METRIX

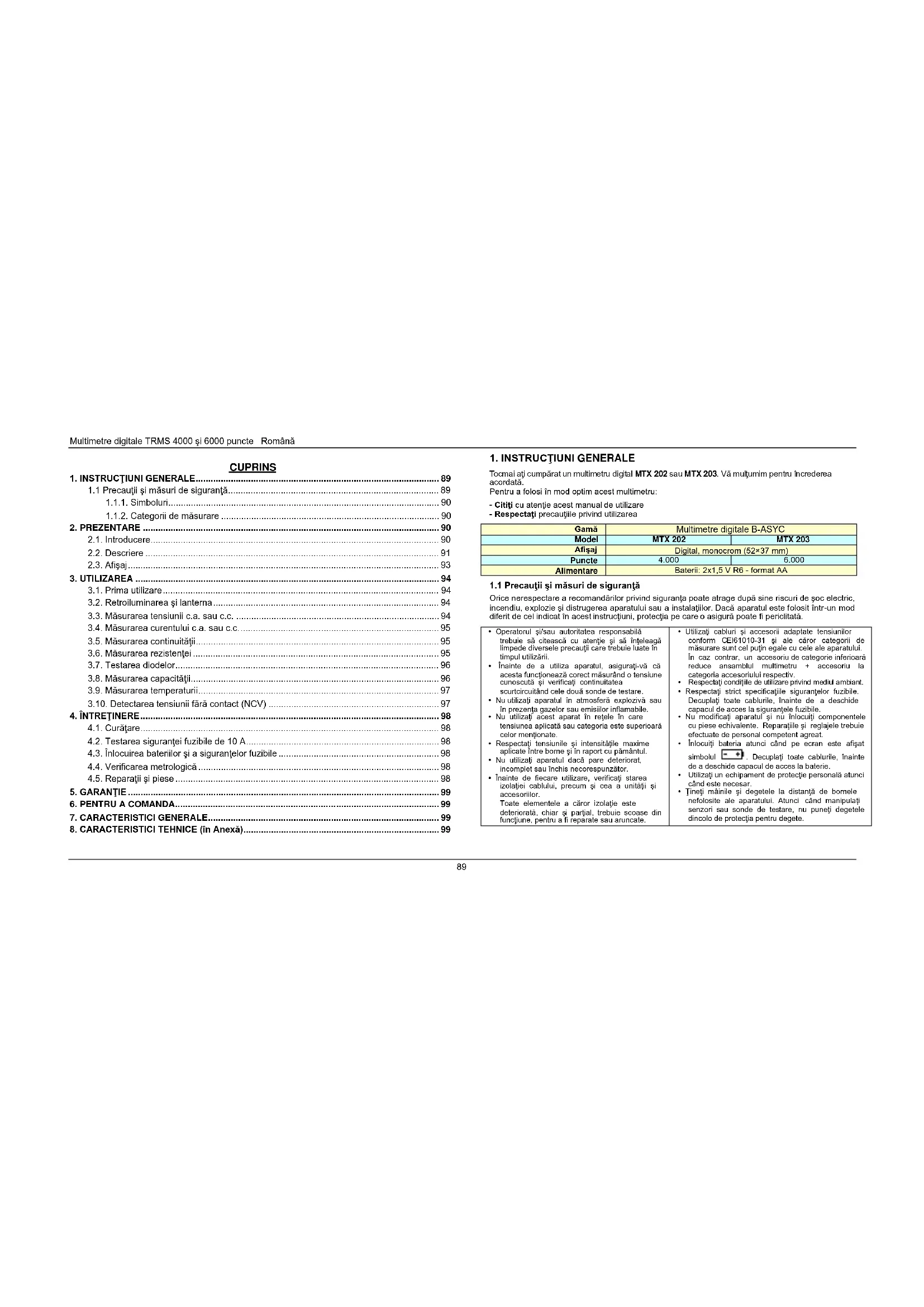

Tocmai aţi cumpărat un multimetru digital MTX 202 sau MTX 203. Vă mulţumim pentru încrederea acordată. Pentru a folosi în mod optim acest multimetru: - Citiţi cu atenţie acest manual de utilizare - Respectaţi precauţiile privind utilizarea Gamă Multimetre digitale B-ASYC Model MTX 202 MTX 203 Afişaj Digital, monocrom (52×37 mm) Puncte

1.1 Precauţii şi măsuri de siguranţă

Orice nerespectare a recomandărilor privind siguranţa poate atrage după sine riscuri de şoc electric, incendiu, explozie şi distrugerea aparatului sau a instalaţiilor. Dacă aparatul este folosit într-un mod diferit de cel indicat în acest instrucţiuni, protecţia pe care o asigură poate fi periclitată. Operatorul şi/sau autoritatea responsabilă trebuie să citească cu atenţie şi să înţeleagă limpede diversele precauţii care trebuie luate în timpul utilizării. Înainte de a utiliza aparatul, asiguraţi-vă că acesta funcţionează corect măsurând o tensiune cunoscută şi verificaţi continuitatea scurtcircuitând cele două sonde de testare. Nu utilizaţi aparatul în atmosferă explozivă sau în prezenţa gazelor sau emisiilor inflamabile. Nu utilizaţi acest aparat în reţele în care tensiunea aplicată sau categoria este superioară celor menţionate. Respectaţi tensiunile şi intensităţile maxime aplicate între borne şi în raport cu pământul. Nu utilizaţi aparatul dacă pare deteriorat, incomplet sau închis necorespunzător. Înainte de fiecare utilizare, verificaţi starea izolaţiei cablului, precum şi cea a unităţii şi accesoriilor. Toate elementele a căror izolaţie este deteriorată, chiar şi parţial, trebuie scoase din funcţiune, pentru a fi reparate sau aruncate. Utilizaţi cabluri şi accesorii adaptate tensiunilor conform CEI61010-31 şi ale căror categorii de măsurare sunt cel puţin egale cu cele ale aparatului. În caz contrar, un accesoriu de categorie inferioară reduce ansamblul multimetru + accesoriu la categoria accesoriului respectiv. Respectaţi condiţiile de utilizare privind mediul ambiant. Respectaţi strict specificaţiile siguranţelor fuzibile. Decuplaţi toate cablurile, înainte de a deschide capacul de acces la siguranţele fuzibile. Nu modificaţi aparatul şi nu înlocuiţi componentele cu piese echivalente. Reparaţiile şi reglajele trebuie efectuate de personal competent agreat. Înlocuiţi bateria atunci când pe ecran este afişat simbolul . Decuplaţi toate cablurile, înainte de a deschide capacul de acces la baterie. Utilizaţi un echipament de protecţie personală atunci când este necesar. Ţineţi mâinile şi degetele la distanţă de bornele nefolosite ale aparatului. Atunci când manipulaţi senzori sau sonde de testare, nu puneţi degetele dincolo de protecţia pentru degete.Română Multimetre digitale TRMS 4000 şi 6000 puncte

Pericol: operatorul se angajează să consulte instrucţiunile, de fiecare dată când apare simbolul de pericol.

Bornă de împământare

Echipament protejat cu izolaţie dublă.

Coşul de gunoi barat arată că, în cadrul Uniunii Europene, produsul trebuie să facă obiectul unei colectări selective, în cadrul reciclării echipamentelor electrice şi electronice, conform directivei DEEE 2002/96/CE.

Instrucţiuni care trebuie citite şi înţelese

1.1.2. Categorii de măsurare

CAT II: Circuite de testare şi măsurare conectate direct la punctele de utilizare (prize de curent şi alte puncte similare) din reţeaua de joasă tensiune. Exemple: măsurători ale circuitelor aparatelor electrocasnice, ale sculelor portabile şi ale altor aparate similare din reţea. CAT III: Circuite de testare şi măsurare conectate la porţiuni ale instalaţiei din reţeaua de joasă tensiune a clădirii. Exemple: măsurarea tablourilor de distribuţie (inclusiv contoarele secundare), a disjunctoarelor, a cablajului (inclusiv cablurile, barele magistralelor, cutiile de derivaţie, disjunctoarele şi prizele de curent din instalaţia fixă şi aparatele industriale), precum şi alte echipamente, cum ar fi motoarele cuplate permanent la instalaţia fixă. CAT IV: Circuite de testare şi măsurare conectate la sursa instalaţiei din reţeaua de joasă tensiune a clădirii. Exemplu: măsurarea echipamentului instalat înainte de siguranţa fuzibilă principală sau de întrerupătorul instalaţiei. Multimetrele corespund CAT III 600 V, conform IEC61010-1 - Ed. 2.

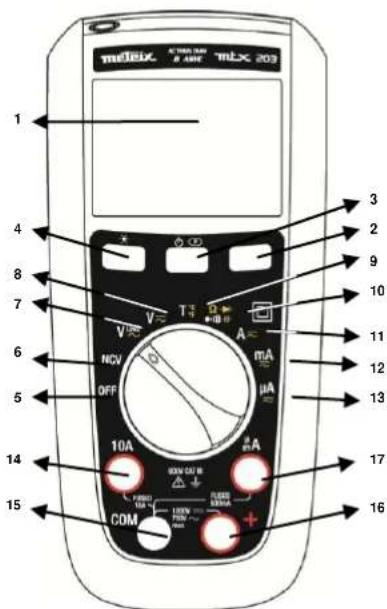

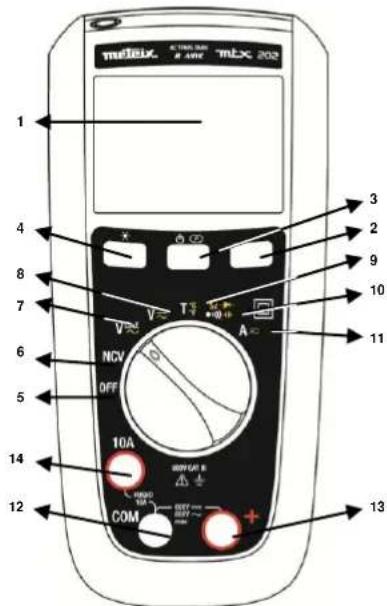

2.1. Introducere MTX 20x este un multimetru care măsoară mărimi electrice şi fizice, cuprinzând funcţiile următoare: - măsurarea tensiunilor c.a. şi c.c. - măsurarea curenţilor c.a sau c.c. - măsurarea rezistenţelor - măsurarea continuităţii cu bip sonor - testarea diodelor - măsurarea capacităţilor - măsurarea temperaturilor O indicaţie NCV detectează prezenţa unei tensiuni de 230 V (50 Hz).Multimetre digitale TRMS 4000 şi 6000 puncte Română

La bornele de intrare pot exista tensiuni periculoase, fără a fi afişate.

Tasta Interval Etalon: pentru măsurările de V c.a., V c.c., VLOWZ, Ω, C, A c.a. şi A c.c.

Tasta galbenă: Modul c.a./c.c. Modul c.a. este selectat (implicit) pe V, iar modul c.c. este selectat (implicit) pe A.

• Treceţi din modul c.a. în modul c.c. apăsând scurt pe această tastă (semnal sonor scurt).

• Modul activ este afişat pe ecranul LCD.

• Pentru a dezactiva modul de Veghe, menţineţi apăsată tasta în timp ce aprindeţi multimetrul.

• Menţine afişajul la valoarea în curs şi îl îngheaţă (apăsare scurtă).

• A doua apăsare scurtă aduce multimetrul în modul normal.

• Această tastă funcţionează în toate intervalele (exceptând NCV).

OPRIT: aparatul este scos de sub tensiune.

NCV: detectarea tensiunii fără contact, 230 V (50 Hz)

VLowZ: măsurarea tensiunii cu impedanţă scăzută, c.a.

V AC/DC: măsurarea tensiunii (10 M), c.a. sau c.c.

T: măsurarea temperaturii cu termocuplul TK, în °C sau în °F

A: măsurarea intensităţii în A, pentru c.a. sau c.c.

Bornă comună tuturor măsurătorilor, masă (-)

Bornă de intrare pentru măsurările tensiunii, rezistenţei, continuităţii, diodelor, capacităţii şi temperaturii (+)

Bornă de intrare pentru măsurările curentului, 10 A

12Română Multimetre digitale TRMS 4000 şi 6000 puncte

La bornele de intrare pot exista tensiuni periculoase, fără a fi afişate.

Tasta Interval Etalon: pentru măsurările de V c.a., V c.c., VLOWZ, Ω, C, A c.a. şi A c.c.

Tasta galbenă: Modul c.a./c.c. Modul c.a. este selectat (implicit) pe V, iar modul c.c. este selectat (implicit) pe A.

• Treceţi din modul c.a. în modul c.c. apăsând scurt pe această tastă (semnal sonor scurt).

• Modul activ este afişat pe ecranul LCD.

• Pentru a dezactiva modul de Veghe, menţineţi apăsată tasta în timp ce aprindeţi multimetrul.

• Menţine afişajul la valoarea în curs şi îl îngheaţă (apăsare scurtă).

• A doua apăsare scurtă aduce multimetrul în modul normal.

• Această tastă funcţionează în toate intervalele (exceptând NCV).

OPRIT: aparatul este scos de sub tensiune.

NCV: detectarea tensiunii fără contact, 230 V (50 Hz)

VLowZ: măsurarea tensiunii cu impedanţă scăzută, c.a.

V AC/DC: măsurarea tensiunii (10 M), c.a. sau c.c.

T: măsurarea temperaturii cu termocuplul TK, în °C sau în °F

A: măsurarea intensităţii în A (c.a. sau c.c.)

mA: măsurarea intensităţii în mA (c.a. sau c.c.)

µA: măsurarea intensităţii în µA (c.a. sau c.c.)

Bornă de intrare pentru măsurările curentului, 10 A

Bornă comună tuturor măsurătorilor, masă (-)

Bornă de intrare pentru măsurările tensiunii, rezistenţei, continuităţii, diodelor, capacităţii şi temperaturii (+)

Bornă de intrare pentru măsurătorile de curent în c.a şi c.c., µA şi mA până la 600 mA Selectarea etaloanelor este automată (implicită).

15Multimetre digitale TRMS 4000 şi 6000 puncte Română

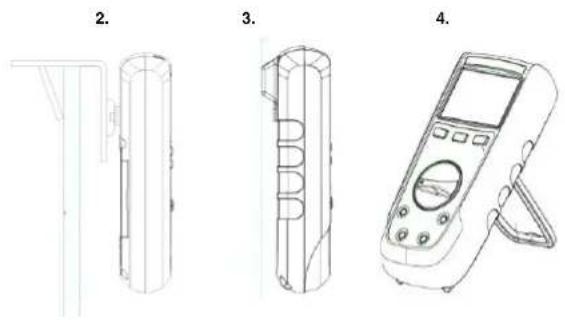

2.4. Fixare şi susţinere Pentru a facilita citirea, multimetrul poate fi utilizat în diverse poziţii:

2. pe un perete sau pe un bord, cu ajutorul accesoriului opţional Multifix

3. pe o uşă metalică, cu etuiul nostru uşor magnetizat,

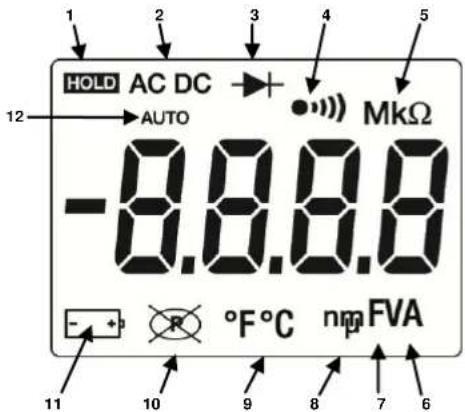

Afişajul este îngheţat.

Tensiune sau curent c.a. sau c.c.

Este selectată testarea diodei.

Este selectată continuitatea.

Oprirea automată este activată.

Bateria este descărcată şi trebuie înlocuită.

A, V - amperi sau volţi

12Română Multimetre digitale TRMS 4000 şi 6000 puncte

3.1. Prima utilizare Instalaţi bateriile în aparat, în modul următor:

1. Cu o şurubelniţă, desfaceţi cele 2 şuruburi ale capacului bateriilor, situat în partea din

spate a multimetrului.

2. Puneţi bateriile - sau acumulatorii de 1,5 V - respectând polaritatea.

3. Înşurubaţi la loc capacul.

Se recomandă urmarea acestei proceduri atunci când utilizaţi prima dată multimetrul sau după o perioadă lungă de nefolosire: Aprindeţi multimetrul şi verificaţi dacă sunt afişate toate segmentele. Verificaţi dacă, în poziţia Continuitate şi fără semnal de intrare, aparatul afişează OL. Scoateţi cele 2 cabluri şi plasaţi-le în scurtcircuit; trebuie să se audă semnalul sonor. Rotiţi butonul rotativ pe V, măsuraţi o tensiune cunoscută (o baterie, de ex.) şi verificaţi dacă tensiunea afişată este corectă. Dacă toate etapele de mai sus sunt corecte, puteţi să începeţi folosirea multimetrului.

3.2. Retroiluminarea şi lanterna Dacă apăsaţi pe tastă timp de peste 2 s, se aprind iluminarea de fundal a LCD-ului (albastră) şi becul lanternei (alb). Apăsaţi încă o dată timp de peste 2 s pe , pentru a stinge iluminarea de fundal. În poziţia NCV, iluminarea fundalului clipeşte roşu, dacă este detectată o tensiune alternativă activă. 3.3. Măsurarea tensiunii c.a. sau c.c. Multimetrul măsoară tensiunea alternativă sau continuă. Pentru a minimiza riscurile în timpul măsurării unei tensiuni necunoscute, măsuraţi simultan tensiunea alternativă şi cea continuă.

1. Puneţi butonul rotativ pe (10 M), (500 k).

2. Treceţi de la tensiunea c.a. la c.c., apăsând pe tasta galbenă (în VlowZ este

posibilă numai măsurarea c.a.).

3. Cuplaţi sonda roşie la borna + şi cea neagră la borna COM.

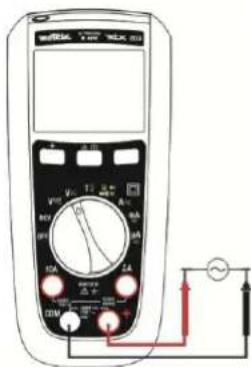

4. Măsuraţi tensiunea, plasând sondele pe punctele de testare adecvate:

Pentru a evita măsurarea unor tensiuni fantomă, selectaţi , impedanţa multimetrului fiind mai scăzută (500 kΩ).Multimetre digitale TRMS 4000 şi 6000 puncte Română

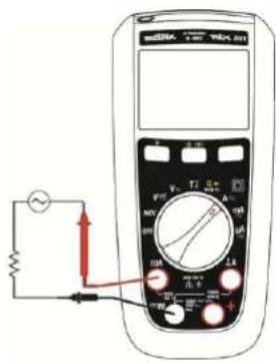

3.4. Măsurarea curentului c.a. sau c.c.

1. Rotiţi butonul pe sau (numai MTX 203) pe sau .

2. Selectaţi măsurarea curentului, c.a. sau c.c., apăsând pe tasta galbenă.

3. Cuplaţi sonda roşie la borna A sau mA/µA şi cea neagră la borna COM.

4. Deschideţi circuitul de măsurat. Aplicaţi în serie cablurile de testare la bornele

circuitului şi puneţi-l sub tensiune.

5. Citiţi valoarea afişată a curentului.

În cazul în care curentul depăşeşte 10 A, multimetrul emite un semnal sonor. Dacă depăşeşte valoarea curentului permis, siguranţa fuzibilă se arde. MTX 202 şi MTX 203 MTX 203

3.5. Măsurarea continuităţii Pentru a evita electrocutarea sau deteriorarea multimetrului în timpul măsurării rezistenţei sau a continuităţii unui circuit, verificaţi ca acesta să fie scos de sub tensiune, iar capacităţile să fie descărcate.

1. Puneţi butonul rotativ pe şi asiguraţi-vă că circuitul de măsurat nu este

2. Cuplaţi cablul roşu la borna + şi cel negru la borna COM.

3. Detectaţi continuitatea, aplicând sondele în punctele dorite din circuit.

Dacă rezistenţa este sub 50 Ω, se aude semnalul sonor, ceea ce indică un scurtcircuit. Dacă rezistenţa depăşeşte 600 Ω, atunci aparatul afişează OL, ceea ce arată că circuitul este deschis. 3.6. Măsurarea rezistenţei Pentru a evita electrocutarea sau deteriorarea multimetrului în timpul măsurării rezistenţei sau a continuităţii unui circuit, verificaţi ca acesta să fie scos de sub tensiune, iar capacităţile să fie descărcate. Modul Continuitate fiind selectat implicit, apăsaţi o dată pe tasta galbenă pentru a activa măsurarea rezistenţei. Aplicaţi cablurile de testare la punctele dorite din circuit şi citiţi valoarea afişată a rezistenţei. Dacă rezistenţa depăşeşte 60 MΩ, multimetrul afişează OL. La MTX 202, aparatul afişează OL peste 40 MΩ.Română Multimetre digitale TRMS 4000 şi 6000 puncte

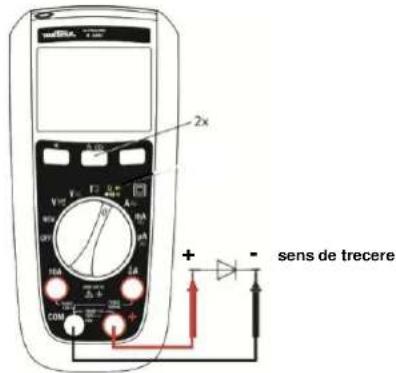

3.7. Testarea diodelor Pentru a evita electrocutarea sau deteriorarea multimetrului în timpul măsurării diodelor unui circuit, verificaţi ca acesta să fie scos de sub tensiune, iar capacităţile să fie descărcate.

1. Puneţi butonul rotativ pe , pentru a vă asigura că circuitul de măsurat

nu este sub tensiune.

2. Apăsaţi de două ori pe tasta galbenă.

3. Aplicaţi cablul roşu pe anodul diodei testate şi cel negru pe catodul acesteia.

4. Citiţi valoarea afişată pentru tensiunea de polarizare directă sau tensiunea de

5. Dacă polaritatea sondelor este inversată faţă de cea a diodei sau dacă

tensiunea de polarizare directă este mai mare de 3 V, atunci ecranul afişează OL, ceea ce permite deosebirea anodului de catod.

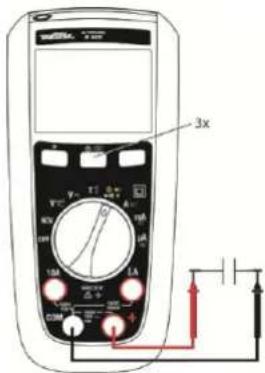

3.8. Măsurarea capacităţii Pentru a evita electrocutarea sau deteriorarea multimetrului în timpul măsurării capacităţii într-un circuit, verificaţi ca acesta să fie scos de sub tensiune, iar capacităţile să fie descărcate. Etalonul automat este singura opţiune posibilă în acest mod.

1. Puneţi butonul rotativ pe şi asiguraţi-vă că circuitul nu este sub

2. Cuplaţi cablul roşu la borna + şi cel negru la borna COM.

3. Apăsaţi de trei ori pe tasta galbenă.

4. Aplicaţi cablurile la bornele condensatorului.

5. Aşteptaţi până când se stabilizează măsurătoarea şi citiţi valoarea afişată a

capacităţii. Cu etalonul de 100 mF, măsurătoarea poate dura ceva timp, adică poate depăşi 15 s.

3.9. Măsurarea temperaturii Pentru a evita electrocutarea sau deteriorarea multimetrului în timpul măsurării temperaturii, verificaţi să nu existe tensiune pe suprafaţa aflată în contact cu termocuplul K.

1. Puneţi butonul rotativ pe .

2. Apăsaţi pe tasta galbenă pentru a trece de la °C la

3. Cuplaţi termocuplul K la bornele + şi COM,

având grijă ca fişa marcată cu simbolul „+“ să fie cuplată la borna +.

4. Citiţi temperatura afişată în grade. În timpul

măsurării, aveţi grijă ca temperatura multimetrului să rămână în interiorul domeniului său de funcţionare. După cuplarea fişei la multimetru, aşteptaţi 1 minut ca temperatura să se stabilizeze. Fără termocuplu, multimetrul afişează temperatura sa internă, dacă aceasta depăşeşte 0 °C. Dacă temperatura măsurată depăşeşte 1.300 °C, atunci ecranul afişează OL. 3.10. Detectarea tensiunii fără contact (NCV) Modul NCV nu poate detecta decât tensiunile alternative în raport cu pământul. În anumite condiţii de instalare a circuitului electric sau a echipamentelor, este posibil ca aparatul să nu detecteze tensiunea în modul fără contact. Pentru a evita orice pericol, nu atingeţi niciodată circuitul în cursul măsurătorii, chiar dacă multimetrul nu detectează nicio tensiune în modul NCV. Reţea: numai 230 V, 50 Hz (sensibilitate 10 mV) Multimetrul poate detecta o tensiune alternativă fără a fi în contact.

2. Puneţi butonul rotativ pe

3. Apropiaţi conductorul sub tensiune al

ecranării (poziţia multimetrului poate influenţa măsurarea). Dacă nu este detectată nicio tensiune alternativă, atunci aparatul afişează „EF“ şi nu emite niciun sunet. Dacă este detectată o tensiune alternativă, atunci aparatul indică aceasta prin 4 semnale diferite: de la - la ----. La semnalul „-“, semnalul sonor se aude discontinuu. La semnalul „----“, acesta se aude continuu, iar retroiluminarea clipeşte în culoarea roşie. Această detectare a tensiunii nu funcţionează decât pentru curentul de 220/230 V (50 Hz). Modul NCV nu se foloseşte decât orientativ şi nu trebuie utilizat pentru măsurarea sau detectarea absenţei tensiunii. Marcajul gravat pe teacă indică poziţionarea antenei pentru indicarea NCV. 3.11. VlowZ În poziţia VlowZ se măsoară tensiunea alternativă cu o impedanţă mai redusă (500 kΩ) decât în cazul unei măsurări normale. Această funcţie serveşte la evitarea măsurării tensiunilor fantomă.Română Multimetre digitale TRMS 4000 şi 6000 puncte

Aparatul nu cuprinde nicio piesă care să poată fi înlocuită de personal necalificat şi neautorizat. Orice reparaţie sau intervenţie neaprobată sau orice înlocuire a unei piese cu una „echivalentă“ poate compromite grav siguranţa. 4.1. Curăţare Ştergeţi regulat cutia cu o cârpă umedă şi un detergent moale. Nu folosiţi niciodată produse abrazive, nici solvenţi. Dacă bornele sunt murdare sau umede, aceasta poate influenţa citirea. Ştergeţi cu meticulozitate multimetrul după ce l-aţi curăţat şi înainte de utilizare. 4.2. Testarea siguranţei fuzibile de 10 A Pentru a evita electrocutarea, scoateţi sondele de testare înainte de a înlocui siguranţele fuzibile.

1. Puneţi butonul rotativ în

poziţia şi apăsaţi pe tasta galbenă.

2. Legaţi cablul de testare la borna + şi

puneţi sonda pe intrarea A mA/µA, în funcţie de siguranţa fuzibilă de testat. Valoarea indicată pentru o siguranţă în stare bună la intrarea A este cuprinsă între 000,0 Ω şi 000,2 Ω.

3. Dacă ecranul afişează „OL“, înlocuiţi

siguranţa fuzibilă şi reluaţi testul.

4. Dacă ecranul afişează orice altă

valoare, daţi multimetrul la reparat. 4.3. Înlocuirea bateriilor şi a siguranţelor fuzibile Pentru a evita citirile incorecte, care ar putea determina electrocutări sau vătămări, înlocuiţi bateriile LR6 când este afişat simbolul martor pentru baterie. Pentru a evita pagubele sau vătămările, nu instalaţi decât siguranţe fuzibile de schimb cu valorile curentului, tensiunii şi puterii de rupere specificate. Decuplaţi cablurile de testare înainte de a deschide capacul bateriilor. F1: Siguranţă fuzibilă rapidă 630 mA, 1.000 V, 10 kA, mărimea: 6,3×32, standard Marea Britanie F2: Siguranţă fuzibilă rapidă 10 A, 1.000 V, 30 kA, mărimea: 10×38, standard Marea Britanie MTX 202: F2

4.4. Verificarea metrologică Ca toate dispozitivele de măsurare sau de testare, aparatul trebuie controlat regulat. Acest multimetru trebuie verificat cel puţin o dată pe an. Pentru toate verificările şi etalonările, contactaţi unul dintre laboratoarele noastre de metrologie acreditate (informaţii şi date de contact la cerere) la filiala Chauvin-Arnoux sau la agenţia din ţara dvs. 4.5. Reparaţii şi piese Pentru reparaţii în afara Franţei metropolitane, în garanţie sau nu, returnaţi aparatul agenţiei Chauvin-Arnoux locale sau distribuitorului.Multimetre digitale TRMS 4000 şi 6000 puncte Română

În absenţa unor alte menţiuni, garanţia noastră este valabilă 24 luni, începând de la data cumpărării aparatului. Extrasul din Condiţiile noastre generale de vânzare este furnizat la cerere. Garanţia nu se aplică în cazurile următoare: Utilizarea neadecvată a aparatului sau folosirea sa cu un echipament incompatibil; Modificări aduse echipamentului, fără autorizaţia explicită a personalului tehnic al producătorului; Intervenţii efectuate asupra aparatului de o persoană neagreată de producător; Adaptarea la o anumită aplicaţie, neprevăzută în definiţia echipamentului sau neindicată în manualul de utilizare; Deteriorări produse de şocuri, cădere sau contact cu un lichid.

Pachetul de livrare Instrucţiuni de exploatare pe hârtie în 5 limbi Set de 2 baterii AA de 1,5 V. Cablu de testare cotit roşu de 1,5 m, cu sonde de verificare 4 mm Cablu de testare cotit negru de 1,5 m, cu sonde de verificare 4 mm Adaptor + senzor K Opţional (referinţe: consultaţi-ne la http://www.chauvin-arnoux.com) Sonde Set de cabluri de testare cotite roşu/negru cu fişe cu banană tată, din PVC Set de cabluri de testare cotite roşu/negru cu fişe cu banană tată, din silicon Sonde de testare CAT III/IV Cleşti crocodil Adaptor de siguranţă şi sondă de temperatură cu senzor K pentru multimetru, intrări cu banane distanţate la 18 mm, pentru măsurători între -50 °C şi +350 °C Adaptor de sondă K şi sondă de temperatură pentru multimetru, intrări cu banane distanţate la 18 mm, pentru măsurători între -50 °C şi +200 °C Diverse Geantă de transport Încărcător extern acumulator 1,5 V Siguranţă fuzibilă Siguranţă fuzibilă F 1.000 V 10 A 10x38 mm Siguranţă fuzibilă F 1.000 V 0,63 A 6,3x32 mm

• Caracteristici mecanice Dimensiuni 170×80×50 mm Masă 320 g (cu baterii) Ambalaj 266×132×70 mm Alimentare Baterii 2x1,5 V AA/LR6/ NEDA15 A Autonomia bateriilor aprox. 500 ore în modul VLowZ/Vc.a. fără retroiluminare Condiţii privind mediul Temperatură de referinţă 23 °C ± 3 °C Temperatură de funcţionare -20 °C p. 55
• °C Temperatură de depozitare -40 °C °C Umiditate relativă <90% UR (până la 45 °C) fără condensare Indice de protecţie IP54 Siguranţă IEC61010-1/EN61010-02-030/EN61010-2-033 Izolaţie izolaţie dublă clasa 2 Grad de poluare 2 Utilizare în interior Altitudine <2.000 m Categoria CAT III, 600 V max. faţă de pământ CEM conform EN613326-1 p. 60

8. CARACTERISTICI TEHNICE (în Anexă)

Condiţii de referinţă Temperatură +23 °C ±3 °C. Umiditate 45% - 75% UR Alimentare Baterie nouă (fără semnal de baterie descărcată) sau acumulator 1,5 V AA Ni-MH Frecv. semnal c.a. 45-65 Hz Semnal alternativ pur Niciun alt câmp magnetic rotativ Niciun alt câmp electric Caracteristici generale privind măsurarea

• intrare c.c c.a. ≤0,1% din semnalul c.c.
