NÁVOD K OBSLUZE MTX 203 METRIX

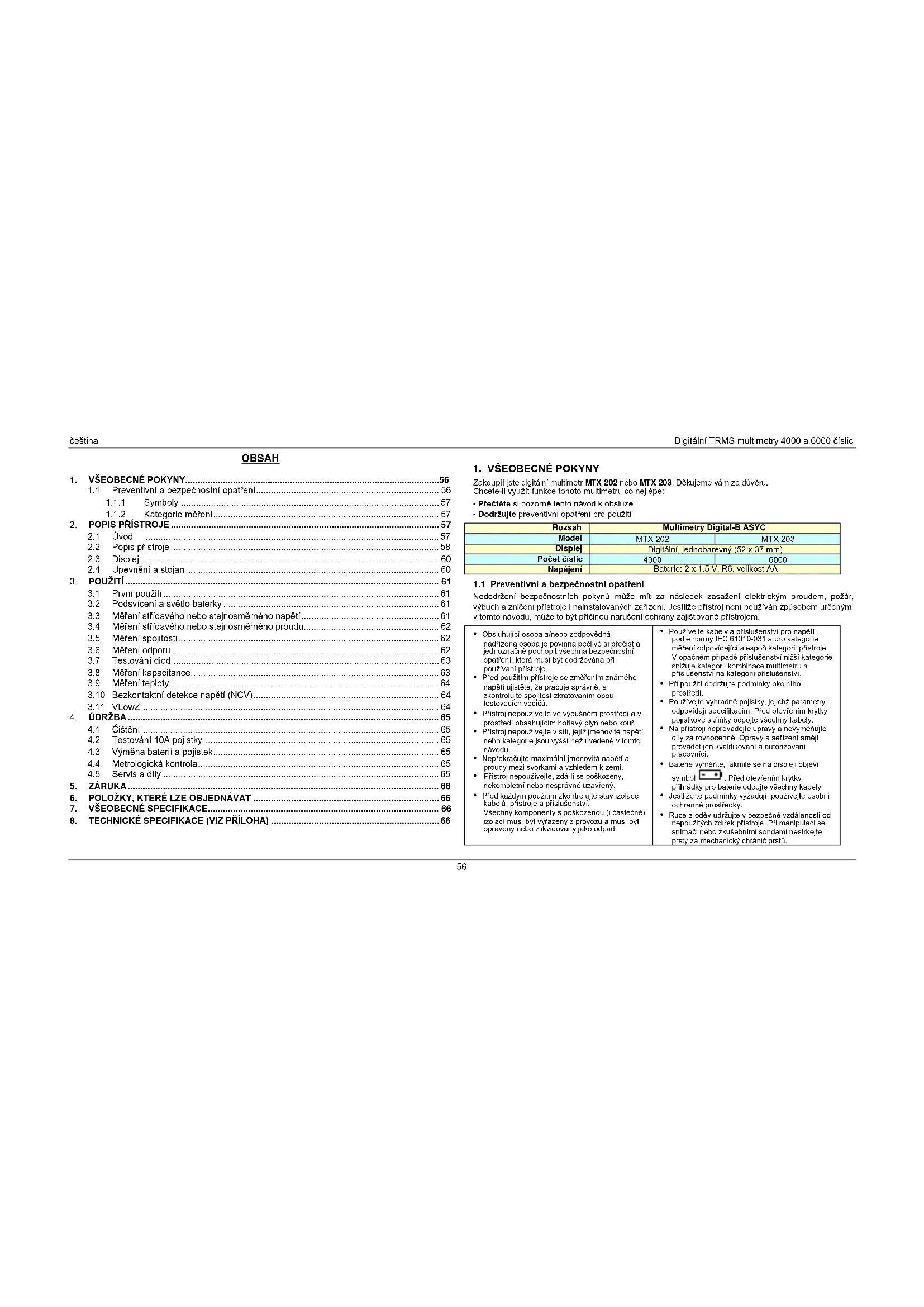

1.1 Preventivní a bezpečnostní opatření....56
1.1.1 Symboly 57
1.1.2 Kategorie měření 57
- POPIS PŘÍSTROJE 57
2.1 Úvod 57
2.2 Popis pristroje 58
2.3 Displej 60
2.4 Upevněni a stojan....60
- POUŽITÍ 61
3.1 První použití 61
3.2 Podsvícení a světlo baterky 61
3.3 Měření střídavého nebo stejnosměmého napětí....61
3.4 Měřeni střídavého nebo stejnosměmého proudu....62
3.5 Měřeni spojitosti....62
3.6 Měření odporu....62
3.7 Testováni diod 63
3.8 Měření kapacitance....63
3.9 Měření teploty 64
3.10 Bezkontaktní detekce napětí (NCV)....64
3.11 VLowZ 64
- ÚDRZBA 65
4.1 Čištění 65
4.2 Testování 10A pojistky....65
4.3 Výměna baterií a pojistek....65
4.4 Metrologická kontrola 65
4.5 Servis a dily 65
-
ZÁRUKA 66
-
POLOŽKY, KTERÉ LZE OBJEDNÁVAT 66
- VŠEOBECNÉ SPECIFIKACE....66
- TECHNICKÉ SPECIFIKACE (VIZ PŘÍLOHA) 66
1. VŠEOBECNÉ POKYNY
Zakoupli jste digitalni multimetr MTX 202 nebo MTX 203. Děkujeme vám za duvěnu.
Chcete-li využit funkce tohoto multimetru co nejlépe:
- Přečtěte si pozorně tento návod k obsluze
- Dodržujte preventivni opatření pro použiti
| Rozsah | Multimetry Digital-B ASYC | |
| Model | MTX 202 | MTX 203 |
| Displej | Digitální, jednobarevný (52 x 37 mm) | |
| Počet číslic | 4000 | 6000 |
| Napajení | Baterie: 2 x 1,5 V. R6, velikost AA | |
1.1 Preventivní a bezpečnostní opatření
Nedodržení bezpečnostních pokynů může mit za následek zasažení elektrickým proudem, požár,
výbuch a zničení přístroje i nainstalovaných zařízení. Jestlíže přístroj není používán způsobem určeným v tomlo návodu, může to být příčinou narušení ochrany zajišťované přístrojem.
- Obsluhující osoba a/nebo zodpovědná nadřízená osoba je povinna pečlivě si přečist a jednoznačně pochopit všechna bezpečnostní opatření, která musi být dodržována při nouživání přístmie.
- Před použitím přístroje se změřením známého napětí ujistěte, že pracuje správně, a zkontrolujte spojitosí zkratováním obou testovacích vodičů.
- Přístroj nepouživejte ve výbušném prostředí a v
prostředí obsahujicím hořlavý plyn nebo kouř. - Přístroj nepoužívejte v siti, jejíž jmenovité napěti nebo kategorie jsou vyšší než uvedené v tomto návodu.
- Nepřekračujte maximální jmenovitá napěti a proudy mezi svorkami a vzhledem k zemi.
- Přístroj nepouživejte, zdá-li se poškozený, nekompletní nebo nesprávně uzavřený.
-
Před každým použitim zkontrolujte stav izolace kabelů, přístroje a příslušenství. Všechny komponenty s poškozenou (i částečně) izolací musí být vyřazeny z provozu a musí být opraveny nebo zlíkvidovány jako odpad.
-
Použivejte kabely a příslušenství pro napěti podle normy IEC 61010-031 a pro kategorie měření odpovídajici alespoň kategorii přístroje. V opačném připadě příslušenství nižší kategorie snižuje kategorii kombinace multimetru a příslušenství na kategorii příslušenství.
- Pri použiti dodržujte podminky okolniho prostředí.
- Použivejte výhradně pojistky, jejichž parametry odpovídaji specifikacím. Před otevřením krytky pojistkové skříšky odnoite všechny kabely
- Na přístroji neprovádějte úpravy a nevyměňujte díly za rovnocenné. Opravy a seřízení smějí provádět jen kvalifikování a autorizovani pracovníci.
- Baterie vyměňte, jakmile se na displeji objevi symbol - + . Před otevřením krytky
příhrádky pro baterie odpojte všechny kabely. - Jestliže to podminky vyžadují, použivejte osobní ochranné prostředky.
- Ruce a oděv udržujte v bezpečné vzdálenosti od nepoužitých zdiřek prístroje. Při manipulaci se snímači nebo zkušebními sondami nestrkejte prsty za mechanický chránič prstů.
1.1.1 Symbol

Riziko ohrožení: operátor musí nahlédnout do tohoto návodu k obsluze vždy, když se setká s tímto symbolem ohrožení.
Riziko zasažení elektrickým proudem
Zemnicí svorka
Přístroj je chráněn dvojitou izolací.
Symbol přeškrtnutého odpadkového koše znamená, že v zemích Evropské unie tento vyrobek podléhá povinnosti selektivní likvidace za účelem recyklace elektrických a elektronických materiálů ve shodě se směrnící č. 2002/96/ES o nakládání s elektrickým a elektronickým odpadem (WEEE).
Označení CE

Zdroj napájení: 1,5V baterie

AC - střídavý proud

Střídavý nebo stejnosměrný proud

DC – stejnosměrný proud

Pojistka

Kapacitance
Dioda

Pokyny, které je nutné si přečíst a pochopit
1.1.2 Kategorie měření
CAT II: Testovací a měřicí obvody přímo připojené k bodům použití (sítové zásuvky apod.) v nízkonapěťové síti.
Příklad: Měření v obvodech v síli pro domácí spotřebiče, prénosné elektrické nástroje a jiná podobná zařizení.
CAT III: Testovací a měřicí obvody připojené k částem domovní nízkonapěťové rozvodné sítě.
Příklad: Měření týkající se rozvaděčů (včetně sekundámích měňicích přístrojů), jističů, kabeláže zahmující kabely, sbémice, svorkové skříňky, jističe a siťové zásuvky v pevných rozvodech, a průmyslových přístrojů a dalších zařizení jako motory trvale připojené k pevným rozvodům.
CAT IV: Testovací a měřicí obvody připojené ke zdroji nízkého sitového napětí pro domovní rozvody.
Příklad: Měření na zařizenich instalovaných před hlavní pojistkou nebo vypinačem domovních rozvodů.
Multimetry odpovídají CAT III 600 V podle IEC 61010-1 - Vydání 2.
2. POPIS PŘÍSTROJE
2.1 Úvod
Přístroj MTX 20x slouží k měření elektrických a fyzikálních veličin a seskupuje následující funkce:
- měření střídavého nebo stejnosměmého napětí,
- měření střídavého nebo stejnosměmého proudu,
- měření odporu,
- měření spojitosti s bzučákem,
- tetování diody.
- měření kapacitance,
- měření teploty
Funkce NCV detekuje napěti 230 V (50 Hz).
čeština
Digitální TRMS multimetry 4000 a 6000 čislic
2.2 Popis přístroje

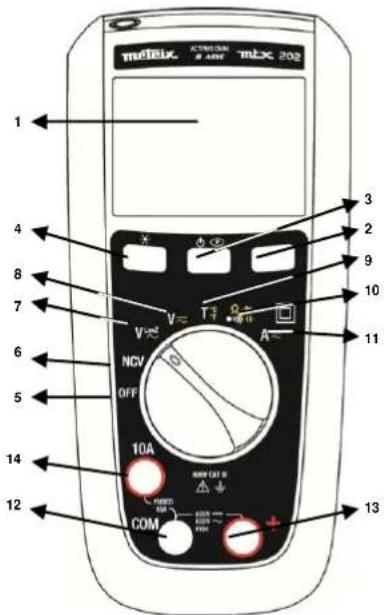

2.2.1. MTX 202
zobrazena.
| 1 | Displej (viz §. 2.3). |
| 2 | Tlačitko Range (Rozsah): funkční v rozsazích VAC, VDC, VLOWZ, , C, AAC a ADC. |
| 3 | Zluté tlačitko: REZIM AC/DCRežim AC je vybrán jako výchozí pro V a režim DC je vybrán jako výchozí pro A.Krátkým stiskem tohoto tlačitka přepnete do režimu AC nebo režimu DC (krátké pípnutí).Aktuální režim je zobrazen na LCD displeji.Chcete-ll vypnout režim Sleep (Spánek), přidržte tlačitko [IMAGE] během zapínání měřicího přístroje.Režim spánku je vypnutý a symbol (trivalý) se Již nezobrazi. |
| 4 | Tlačitko Hold (Přídřžet):Přídřží zobrazení stávající hodnoty na displeji a zmrazí jíl (krátké stísknutí).Druhym krátkým stísknutím vrátite multimetr do normálního režimu.Tolo tlačitko je funkční ve všech rozsazích (kromě NCV). |
| 5 | OFF: napájení je vypnuté. |
| 6 | NCV: bezkontaktní detekce napětí (230 V) 50 Hz |
| 7 | VLowZ: měření napětí při nízké impedanci, AC |
| 8 | V AC/DC: měření napětí (10 M ), AC nebo DC |
| 9 | T: měření teploty termočlánkem TK, ve °C nebo °F |
| 10 | OHM / SPOJITOST / DIODA / KAPACITANCE |
| 11 | A: měření proudu v A, AC nebo DC |
| 12 | Společná (zpělna) zdiřka pro všechna měření, COM (-) |
| 13 | Vstupní zdiřka pro měření napětí, odporu, spojitosti, diody, kapacitance a teploty (+) |
| 14 | Vstupní zdiřka pro měření střídavého (AC) a stejnosměmého (DC) proudu do 10 A |
Digitální TRMS multimetry 4000 a 6000 číslic
čeština

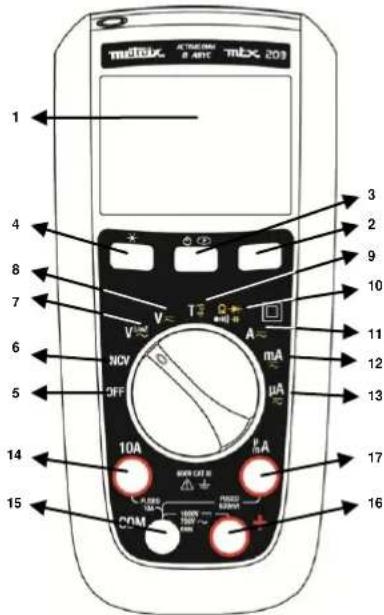

2.2.2 MTX 203
1 4 8 7 6 5 14 15 3 2 9 10 11 12 13 17 16 V T A mA μA OFF 10A HDD CAT B PUBO 100V 700V COM 100V 700V 10A μA
Na vstupních zdířkách se mohou vyskytovat nebezpečná napětí, která nemusejí být razena.
| 1 | Displej (viz §. 2.3). |
| 2 | Tlačitko Range (Rozsah): funkční v rozsazích VAC, VDC, VLOWZ, , C, AAC a ADC. |
| 3 | Žluté tlačitko: REŽIM AC/DCRežim AC je vybrán jako výchozí pro V a režim DC je vybrán jako výchozí pro A.• Krátkým stiskem tohoto tlačitka přepnete do režimu AC nebo DC (krátké pípnutí).• Aktuální režim je zobrazen na LCD displeji.• Chcete-li vypnout režim spánku: přidržte tlačitko [IMAGE] během zapínání měřicího přístroje.• Režim spánku je vypnutý a symbol (kvalý) se již nezobrazí. |
| 4 | Tlačitko Hold (Přidržet):• Přidrží zobrazení stávající hodnoty na displeji a zmrazí ji (krátké stisknutí).• Druhým krátkým stisknutím vrátíte multímetr do normálního režimu.• Toto tlačitko je funkční ve všech rozsazích (kromě NCV). |
| 5 | OFF: napájení je vypnuté. |
| 6 | NCV: bezkontaktní detekce napětí (230 V) 50 Hz |
| 7 | VLowZ: měření napětí při nízké impedanci, AC |
| 8 | V AC/DC: měření napětí (10 MΩ), AC nebo DC |
| 9 | T: měření teploty termočlänkem TK, ve °C nebo °F |
| 10 | OHM / SPOJITOST/ DIODA / KAPACITANCE: |
| 11 | A: měření proudu v A, AC nebo DC |
| 12 | mA: měření proudu v mA, AC nebo DC |
| 13 | A: měření proudu v A, AC nebo DC |
| 14 | Vstupní zdířka pro měření střídavého (AC) a stejnosměmého (DC) proudu do 10 A |
| 15 | Společná (zpětná) zdířka pro všechna měření |
| 16 | Vstupní zdířka pro měření napětí, odporu, spojitosti, diody, kapacitance a teploty |
| 17 | Vstupní zdířka pro měření střídavého (AC) a stejnosměmého (DC) proudu v A a mA do 600 mA |
Výchozí je rozsah Auto.

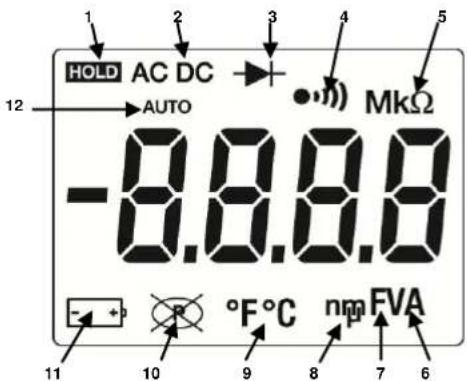

2.3 Displej
| 1 | Zobrazení Hold (Přidržel) je aktivní. | 7 | F – farady pro kapacitanci |
| 2 | AC, DC – střídavě nebo stejnosměmí napětí nebo proud | 8 | n, m, μ – desetinné předpony |
| 3 | Je zvolen test diody. | 9 | °F, °C – teplota ve °C nebo °F |
| 4 | Je vybráno měření spojitosti. | 10 | Je zvoleno automatické vypnutí. |
| 5 | M, k – desetinné předpony | 11 | Baterle je vybitá a musi být vyměněna |
| 6 | A, V – ampéry nebo volty | 12 | Měření v režimu Auto |

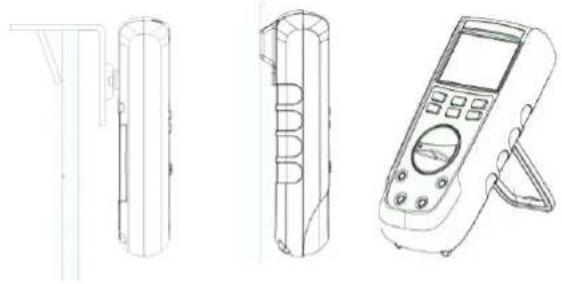

2.4 Upevnění a stojan
Měřici přístroj lze používat v rúzných polohách zajišťujících pohodlí a dobrou čitelnost:
- na stole
- na stěně nebo okraji za použití volitelného upevňovacího příslušenství P01102100Z DMM Multi
- na kovových dveřích pomocí našeho magnetického pouzdra
- podepřený stojanem

- Pomoci šroubováku vyšroubujte všechny šrouby upevnující krytku přihrádky pro baterie na zadní straně přístroje.
- Vložte baterie do přihrádky. Dodržte polaritu.
- Zašroubujte zpět šrouby krytky prihrádky pro baterie.
! Tento postup je vhodný, jestliže prístroj používáte poprvé nebo po delší době nečinnosti:
- Zapněte přístroj a ujistěte se, že všechny segmenty jsou zobrazené.
- Zkontrolujte, zda se na displeji přístroje zobrazi OL, je-li přístroj nastavený pro měření spojitosti a neexistují žádné vstupy.
- Vyjměte oba kabely a zkratujte je. Ozve se pípnutí.
- Nastavte otočný přepínač na V, změřte známé napětí (například baterie) a ujistěte se, že je správné.
- Jsou-li výše uvedené kroky úspěšné, můžete přístroj začit používat.

3.2 Podsvícení a světlo baterky
Jestliže stiskněte tlačitko obu delší než 2 s, rozsviti se jak (modré) podsvicení LCD displeje, tak (bílé) světlo baterky.
Opětným stisknutim tlačitka na dobu delší než 2 s podsviceni vypnete.
V poloze NCV podsviceni bliká červeně, je-li detekováno střídavé napěti.
3.3 Měření střídavého nebo stejnosměrného napěti
Pristroj meri strídave nebo stejnosmerne napěti. Chcete-li minimalizovat nziko pri měření neznámého napěti, měřte strídavé i stejnosměrné napěti.
- Nastavte otočný přepínač do polohy V≈ (10 MΩ), VLowZ≈ (500 kΩ).
- Stisknutím žlutého tlačítka (při nastavení VLowZ je aktivní jen měření střídavého napětí) přepněte mezi měřením střídavého a stejnosměmého napětí.
- Připojte červený testovací vodič ke zdířce + a černý testovací vodič ke zdířce COM.
- Změřte napěti tim, že se sondami dotknete přislušných testovacích mist obvodu.

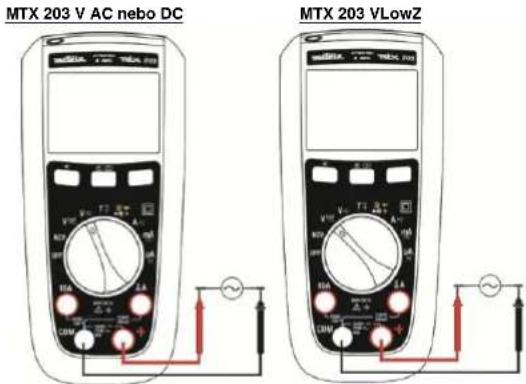

čeština
Digitální TRMS multimetry 4000 a 6000 čislic
3.4 Měření střídavého nebo stejnosměrného proudu
- Nastavle otočný přepínač do polohy A≈, nebo v případě MTX 203 do


- Stisknutím žlutého tlačitka přepněte mezi měřením střídavého nebo stejnosměmého proudu.
- Připojte červený testovací vodič ke zdířce A, nebo mA/μA, a černý testovací vodič ke zdířce COM.
- Přerušte měřený obvod. Potom připojte testovací vodiče přes rozpojení a zapněte napájení.
- Odečtěte naměřenou hodnotu proudu na displeji.
Je-li proudy větší než 10 A, zazni DMM. Je-li proud větší než jmenovitý proud, pojistka se přepáli.

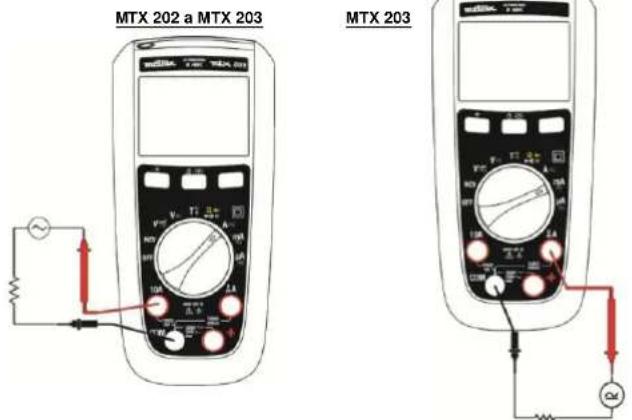

Aby při měření odporu a spojítosti obvodu nedošlo k úrazu elektrickým proudem a poškození přístroje, napájení obvodu musí být vypnuté a všechny kondenzátory vybité.
- Nastavením otočného přepinače na odpojte napájení měřeného obvodu.
- Připojte červený testovací vodič ke zdířce + a čemý testovací vodič ke zdířce COM.
- Zjistěte spojitost tim, že se sondami dotknete příslušného mista obvodu. Je-li odpor menší než 50 Ω, ozve se pipnutí signalizující zkrat. Je-li odpor větší než 600 Ω, na displeji se zobrazi OL označující otevřený obvod.
3.6 Měření odporu
Aby při měření odporu a spojitosti obvodu nedoslo k úrazu elektrickým proudem a poškození přístroje, napájení obvodu musí být vypnuté a všechny kondenzátory vybité.
V režimu měření spojitosti jedním stisknutím žlutého tlačitka spustte měření odporu. Dotkněte se testovacími sondami příslušného místa obvodu a odečtěte hodnotu odporu na displeji.
Je-li odpor větší než 60 MΩ, na displeji přístroje se zobrazi OL.
Je-li v případě přístroje MTX 202 odpor větší než 40 MΩ, na displeji přístroje se zobrazi OL.

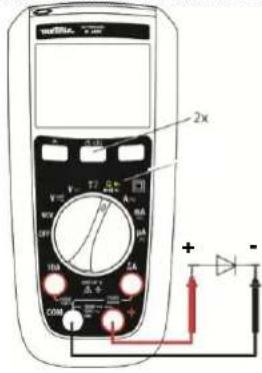

Aby při testování diody v obvodu nedošlo k úrazu elektrickým proudem a poškození přístroje,
napájení obvodu musí být vypnuté a všechny kondenzátory vybité.
- Nastavením otočného přepinače na měřeného obvodu.

vypněte napájení
- Dvakrát stiskněte žluté tlačitko.
- Připojte červený testovací vodič k anodové straně diody a černý testovací vodič ke katodové straně testované diody.
- Odečtěte na displeji hodnotu předpěti v propustném směru.
- Jestliže polarita testovacich vodičů nesouhlasí s polaritou diody, nebo je-li předpětí v propustném směru vyšší než 3 V, na displeji se zobrazí OL. Toho lze využít k rozeznání anodové a katodové strany diody.


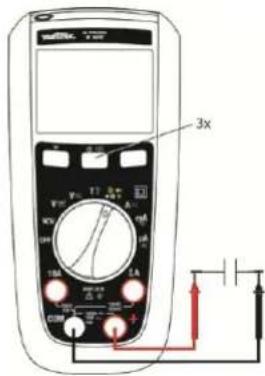

2x V T7 A 10A 10A 10A COM + - +3.8 Měření kapacitance

Aby při měření kapacitance v obvodu nedošlo k úrazu elektrickým proudem a poškození přístroje,
napájení obvodu musí být vypnuté a všechny kondenzátory vybité.
V tomto režimu je k dispozici pouze rozsah Auto.
- Nastavením otočného přepinače na vypněte napájení měřeného obvodu.
- Připojte červený testovací vodič ke zdířce + a černý testovací vodič ke zdířce COM.
- Třikrát stiskněte žluté tlačitko.
- Dotkněte se sondami vodičů kondenzátoru.
- Po stabilizaci měření odečtěte na displeji velikost kapacitance.
V rozsahu kapacitance 100 mF může měření trvat déle než 15 s.

Digitální TRMS multimetry 4000 a 6000 čislic
3.9 Měření teploty

Aby při měření teploty nedošlo k úrazu elektrickým proudem a poškození přístroje, ujistěte se, že na povrchu dotýkajícího se termočlánku K není žádné napětí.

- Nastavte otočný přepínač na .
- Žlutým tlačítkem přepněte mezi °C a °F.
- Připojte termočlánek K ke zdířkám + a COM. Zástrčka termočlánku označená symbolem + musí být zasunuta do zdířky +.
- Odečtěte na displeji teplotu ve stupních. Během měření se přístroj musí nacházet v rozmezí pracovní teploty.
Po zasunutí zástrčky do přístroje vyčkejte 1 minutu kvůli tepelné stabilizaci.
Není-li připojený žádný termočlánek, přístroj zobrazí svoji vnitřní teplotu, pokud je vyšší než 0 °C.

Je-li naměřená teplota vyšší než 1300 °C, na LCD displeji přístroje se zobrazí OL.
3.10 Bezkontaktní detekce napětí (NCV)

Funkce NCV je schopna detekovat jen střídavé napětí vzhledem k zemi. Přístroj nemusi v tomto nastavení detekovat napětí s ohledem na stav zapojení elektrického obvodu nebo zařízení. Nikdy se nedotýkejte testovaného obvodu. Předejdete tím případnému ohrožení, i když přístroj nedetekoval v nastavení NCV žádné napětí.
Sit: jen 230 V, 50 Hz (citlivost: 10 mV)
Přístroj je schopen detekovat střídavé napětí bezdotykově.
- Odpojte od prístroje všechny testovaci vodiče.
- Nastavte otočný přepínačna
- Oddalte vodič pod napětím od LCD displeje (poloha přistroje má vliv na měření).
Neni-li detekováno žádné střídavé napětí, na displeji přístroje se zobrazí EF a přístroj nevydá žádný zvuk.
Je-li detekováno střídavé napěti,
přístroj signalizuje 4 úrovně:
od – do ----, při – přerušované pipání,
při ---- nepřerušované pipání, a
podsvícení bliká červeně. Základem pro
detekci napěti je 220/230 V.
Účel funkce NCV je pouze oznamovací a funkce nesmí být použita k měření ani k detekci nepřítomnosti napětí.

Režim NCV má pouze oznamovací význam a nesml být použit ani k k detekování nepřítomnosti napěti.
Značka vyrytá na pouzdru označuje polohu antény pro indikaci v režimu NCV.
3.11 VLowZ
V nastavení VLowZ přístroj měří střídavé napětí s nižší impedancí (500 kΩ) než při normálním měření napětí. Tato funkce se používá k vyloučení měření bludných napětí.
Přístroj obsahuje pouze díly, které mohou vyměnit jen speciálně vyškolení a oprávnění pracovníci. Jakákoli neoprávněná oprava nebo jiný úkon, nebo výměna součásti za „rovnocenný” díl, může v závažné míře zhoršit bezpečnost.
4.1 Čištění
Pravidelně čistěte pouzdro tkaninou navlhčenou slabým čisticím prostředkem. Nepoužívejte brusné hmoty ani rozpouštědla. Znečištění nebo navlhčení zdiřek může nepřiznivě ovlivnit výsledky měření. Po čištění a před použitím přístroj dokonale vysušte.
4.2 Testování 10A pojistky

Aby nedošlo k úrazu elektrickým proudem, odpojte před výměnou pojistek všechny testovací vodiče a všechny vstupní signály.
- Nastavte otočný přepínač do polohy

a stiskněte žluté tlačitko.
-
Zapojte testovací vodič do zdířky + a dotkněte se sondou A nebo mA/μA v závislosti na testované pojistce. Vyhovující pojistka zdířky A je indikována v rozsahu 000,0 Ω až 000,2 Ω.
-
Jestliže displej zobrazí OL, vyměňte pojistku a zkoušku opakujte.
-
Jestliže displej zobrazi libovolnou jinou hodnotu, zajistěte servis přístroje.

4.3 Výměna baterii a pojistek

Chcete-li se vyvarovat nesprávných měření, jejichž důsledkem by mohlo být zasažení elektrickým proudem nebo zranění osob, vyměňte baterie LR6, jakmile
je zobrazen ukazatel vybiti baterie
Aby nedošlo k poškození nebo úrazu, osazujte POUZE náhradní pojistky se specifikovaným proudovým zatižením, napětím a vypínací charakteristikou. Před otevřením krytky přihrádky pro baterie odpojte testovací vodiče.
F1: Rychlá pojistka 630 mA / 1000 V / 10 kA rozměr: 6,3 x 32, norma Spojeného království
F2: Pojistka 10 A / 1000 V / 30 kA rozměr: 10 x 38, norma Spojeného království
MTX 202 : F2
MTX 203 : F1 + F2
Stejně jako všechna měfici nebo zkušební zařízení musi být přístroj pravidelné kontrolován. Přístroj je nutné kontrolovat alespoň jedenkrát ročně. Je-li třeba provést kontrolu a kalibraci, obratte se na některou z našich akreditovaných metrologicých laboratoří (podrobnější informace a kontaktní údaje jsou k dispozici na vyžádání), pobočku naší společnosti Chauvin Arnoux nebo příslušnou pobočku ve vaší zemi.
4.5 Servis a dily
Provádění veškerých oprav před uplynutím i po uplynutí záruky svěřujte svému distributorovi.
čeština
Digitální TRMS multimetry 4000 a 6000 čislic
5. ZÁRUKA
Neni-li uvedeno jinak, je námi poskytnutá záruka platná po dobu dvou (2) let od data, kdy bylo zařízení prodáno. Výňatek z našich Všeobecných prodejních podmínek poskytujeme na vyžádání. Záruku nelze uplatnit v následujících připadech:
- Nevhodné používání přístroje nebo jeho používání společně s nekompatibilními zařízeními.
- Pozměnění nebo úpravy přístroje provedené bez výslovného svolení uděleného technickým personálem výrobce.
- Zásah do přístroje provedený osobou, která k tomu nemá povolení udělené výrobcem.
- Přizpůsobení přístroje pro konkrétní použití, které není předpokládáno v definici přístroje nebo uvedeno v návodu k použití.
- Poškození způsobená nárazy, pády nebo zaplavením.
6. POLOŽKY, KTERÉ LZE OBJEDNÁVAT
Obsah dodávky
• Tištěný návod k obsluze v 10 jazycich
• Sada dvou 1.5V baterii AA
- Testovací vodič s ohybem, délka 1,5 m, červený, sonda s hroty o ∅ 4 mm
- Testovací vodič s ohybem, délka 1,5 m, černý, sonda s hroty o ∅ 4 mm
- Adaptér K + snímač
Volitelné příslušenství (odkazy: http://www.chauvin-arnoux.com)
Sondy
Sada červených a černých testovacích vodičů se sondami a zahnutými banánovými zástrčkami z PVC
Sada červených a černých testovacích vodičů se sondami a zahnutými banánovými zástrčkami ze silikonu
Bezpečnostní adaptér a teplotní sonda se snímačem K pro multimetr
vstupy pro banánové zástrčky s roztečí 18 mm, rozsah měření -50 °C do +350 °C Adaptér snímače K a teplotní sonda pro multimetr
vstupy pro banánové zástrčky s roztečí 18 mm, rozsah měření –50 °C do 200 °C
Rúzné
Přenosný kuffík
Externi nabiječka pro akumulátor 1,5 V
Pojistky
Pojistka F 1000 V / 10 A / 10 x 38 mm
Pojistka F 1000 V / 0,63 A / 6,3 x 32 mm
7. VŠEOBECNÉ SPECIFIKACE
Mechanické vlastnosti
Rozměry 170 x 80 x 50 mm
Hmotnost 320 g (s bateriemi)
Blistrový obal 266 x 132 x 70 mm
Napájeni
Baterie 2 x 1.5 V AA
Životnost baterii přibližně 500 hodin v režimu VLowZ / V AC bez podsvícení
Klimatické podmínky
Referenční teplota 23 °C ± 3 °C
Provozní teplota -20 °C až 55 °C
Skladovací teplota -40 °C až 60 °C
Relativní vlhkost max. 90 % (až do 45 °C) bez kondenzace
Stupeň krytí IP 54
Bezpečnost
Izolace třída 2 dvojitá izolace
Stupeň znečištění 2
Použití vnitřní prostředí
Nadmořská výška max. 2000 m
Kategorie CAT III, max. 600 V vzhledem k zemi
EMC
8. TECHNICKÉ SPECIFIKACE (VIZ PŘÍLOHA)
Doporučené podmínky
Teplota +23 °C ± 3 °C.
Vlhkost relativní vlhkost 45 % až 75 %
Napájení plně nabitá baterie (není zobrazen symbol vybité baterie)
nebo akumulátor 1,5 V AA Ni-MH
Frekvence pro AC signal 45–65 Hz
Čistý AC signál
Žádné jiné rotační magnetické pole
Žádné jiné elektrické pole
Všeobecné parametry měření
• v DC AC ≤ 0,1 % signálu DC
• v AC DC ≤ 0,1% signálu AC
