MANUAL DE UTILIZARE POWXG50200 PowerPlus

8.1 Conectarea arborilor inferior și exterior ................................................................. 7

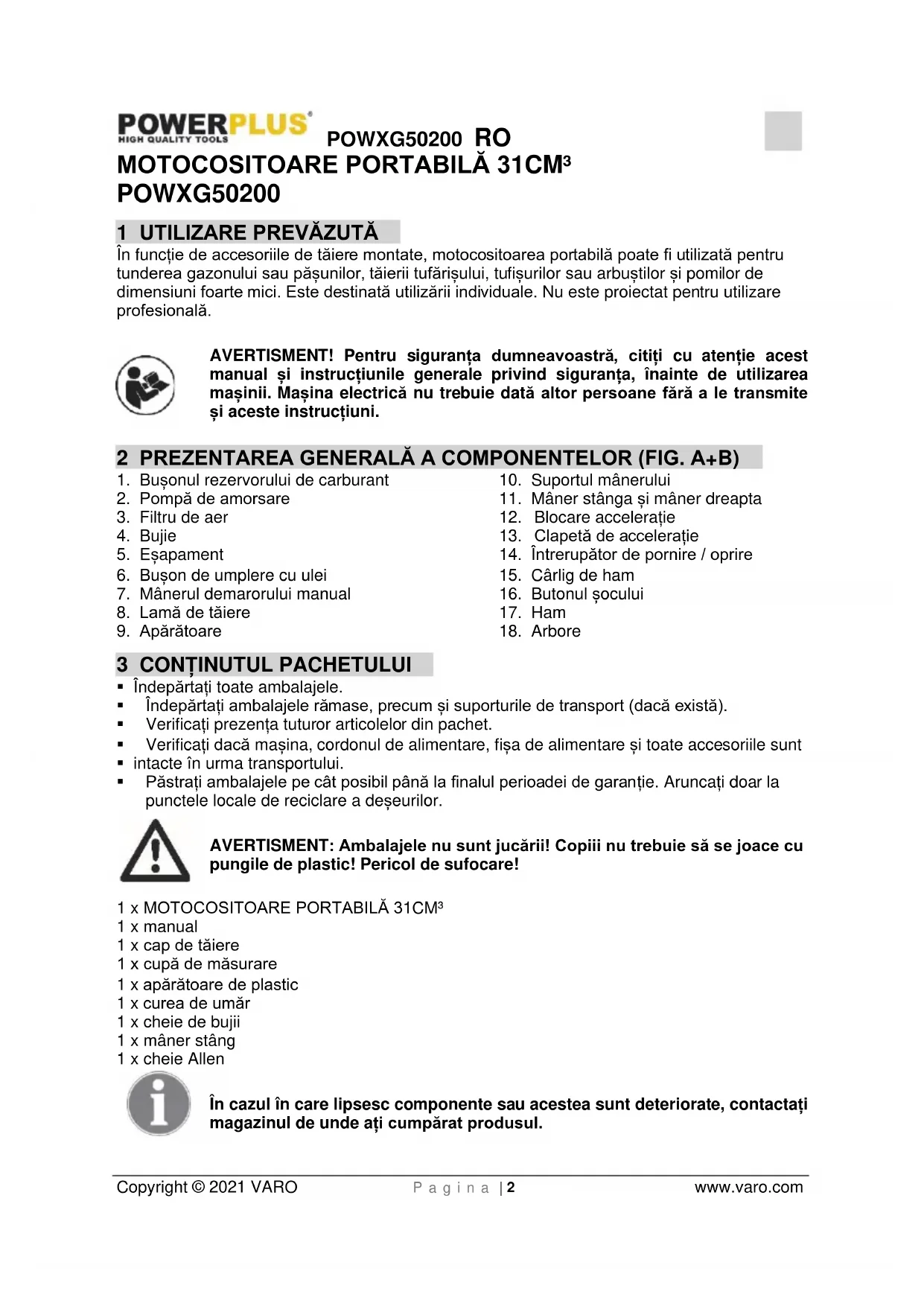

În funcție de accesoriile de tăiere montate, motocositoarea portabilă poate fi utilizată pentru tunderea gazonului sau pășunilor, tăierii tufărișului, tufișurilor sau arbuștilor și pomilor de dimensiuni foarte mici. Este destinată utilizării individuale. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea mașinii. Mașina electrică nu trebuie dată altor persoane fără a le transmite și aceste instrucțiuni. 2 PREZENTAREA GENERALĂ A COMPONENTELOR (FIG. A+B)

1. Bușonul rezervorului de carburant

2. Pompă de amorsare

7. Mânerul demarorului manual

10. Suportul mânerului

11. Mâner stânga și mâner dreapta

12. Blocare accelerație

13. Clapetă de accelerație

14. Întrerupător de pornire / oprire

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă mașina, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt

• intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare! 1 x MOTOCOSITOARE PORTABILĂ 31CM³ 1 x manual 1 x cap de tăiere 1 x cupă de măsurare 1 x apărătoare de plastic 1 x curea de umăr 1 x cheie de bujii 1 x mâner stâng 1 x cheie Allen În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 3 www.varo.com 4 SIMBOLURI În acest manual și sau pe mașină se folosesc următoarele simboluri:

Citiți manualul înainte de utilizare.

Purtați încălțăminte solidă cu talpă antiderapantă!

Semnifică risc de rănire sau de deteriorare a sculei.

Purtați echipament de protecție împotriva zgomotului și ochelari de protecție aprobați.

În conformitate cu cerințele esențiale ale Directivelor europene.

Purtați întotdeauna mănuși de protecție.

Păstrați o distanță minimă de 15 metri față de alte persoane în timpul utilizării

Purtați îmbrăcăminte de lucru rezistentă și de calitate!

Atenție la particulele produse de instalația de tăiere.

Utilizați instalația de tăiere numai împreună cu cuțitul pentru arbuști.

ATENȚIE! Pericol de incendiu! Benzina și vaporii sunt extrem de inflamabili.

Utilizați instalația de tăiere numai împreună cu cuțitul spiral.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ

Citiți toate avertismentele de siguranță și toate instrucțiunile.

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.

• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 4 www.varo.com

5.2 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric poate la rănirea dumneavoastră.

• Nu vă întindeți. Trebuie să aveți permanent sprijin și echilibru. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Inspectați întreaga mașină pentru a identifica eventualele componente slăbite (piulițe, bolțuri, șuruburi, etc.) sau deteriorări. Reparați sau înlocuiți ce este necesar, înainte de a utiliza aparatul.

• NU UTILIZAȚI nici un accesoriu cu acest cap electric în afara celor recomandate de compania noastră. În caz contrar, operatorul sau privitorii pot fi răniți grav, iar aparatul poate fi deteriorat.

• Apărătoarea lamei și apărătoarea frontală a mânerului sunt foarte importante pentru mașină. Acestea trebuie strânse pe mașină înainte de prima utilizare. Aceste apărători trebuie să fie întotdeauna fixate atunci când aparatul este în funcțiune. Verificați aceste apărători înainte de fiecare utilizare. În cazul deteriorării apărătorii (crăpături, rupturi, etc), contactați distribuitorul dvs. pentru înlocuire.

• Utilizarea unor apărători de înlocuire neconforme sau demontarea sau modificarea acestor apărători pot avea drept consecință rănirea gravă a operatorului sau a privitorilor.

• Utilizați întotdeauna mânere corespunzătoare și cureaua de umăr, atunci când tăiați iarba.

• Nu folosiți aparatul dacă este deteriorat sau calibrat necorespunzător. Nu scoateți niciodată apărătoarea mașinii. În caz contrar, operatorul sau privitorii pot fi răniți grav, iar aparatul poate fi deteriorat.

• Verificați zona în care doriți să tăiați iarba și îndepărtați toate resturile care s-ar putea prinde în capul de tăiere din nailon. Îndepărtați și toate obiectele pe care aparatul le poate proiecta în timpul tăierii.

• Nu lăsați niciodată nesupravegheat aparatul.

• Nu utilizați acest aparat pentru o altă destinație decât cea originară, așa cum se prezintă în manual.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Nu utilizați aparatul stând pe o scară sau în orice alt loc instabil. Atunci când folosiți aparatul, utilizați corespunzător hamul furnizat.

• Feriți mâinile și picioarele de capul de tăiere din nailon sau de lamă, în timpul utilizării aparatului.

• Nu utilizați acest timp de aparat pentru măturarea resturilor.

• Utilizați un cap de tăiere din nailon fără defecțiuni. Dacă loviți o piatră sau orice alt obstacol, opriți motorul și verificați capul de tăiere din nailon. Un cap de tăiere din nailon rupt sau neechilibrat nu trebuie utilizat.

• Când vă apropiați de operatorul mașinii, atrageți-i atenția și verificați dacă oprește motorul. Atenție să nu speriați operatorul și să nu îi distrageți atenția deoarece acest lucru ar provoca o situație de nesiguranță.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 5 www.varo.com

• Nu atingeți capul de tăiere din nailon sau lama cât timp motorul este în funcțiune. Dacă este necesară înlocuirea accesoriului de tăiere sau de protecție, asigurați-vă că opriți motorul și că dispozitivul de tăiere s-a oprit din funcțiune.

• Motorul trebuie oprit dacă aparatul este deplasat între zonele de lucru.

• Atenție la slăbirea și la supraîncălzirea componentelor. În cazul oricărei probleme la mașină, opriți imediat funcționarea și verificați aparatul cu atenție. Dacă este necesar, duceți aparatul la un distribuitor autorizat pentru service. Nu continuați să utilizați un aparat care poate funcționa defectuos.

• La pornire sau în timpul funcționării motorului, nu atingeți piesele fierbinți cum ar fi toba d eșapament, firul de înaltă tensiune sau bujia.

• După oprirea motorului, toba de eșapament este încă fierbinte. Nu așezați aparatul în locuri în care există materiale inflamabile (iarbă uscată, etc.) gaze sau lichide combustibile.

• Atenție în special la utilizarea când plouă sau imediat după ploaie, când solul poate fi alunecos.

• Dacă alunecați sau cădeți la pământ sau într-o groapă, eliberați imediat maneta de accelerație.

6 AVERTISMENTE DE SIGURANȚĂ SPECIFICE

• LAMA POATE RECULA VIOLENT DIN MATERIALELE CARE NU POT FI TĂIATE - Lama poate provoca pierderea mâinilor sau picioarelor. Țineți la o distanță de 10 metri în toate direcțiile oamenii și animalele. Dacă lama intră în contact cu obiecte străine în timpul utilizării, opriți motorul și așteptați oprirea lamei. Verificați dacă lama este deteriorată. Aruncați lamele îndoite sau fisurate.

• LAMA PROIECTEAZĂ OBIECTELE - Pericol de orbire sau de rănire. Purtați echipament de protecție pentru ochi, față și picioare. Curățați zona de lucru de corpuri străine înainte de utilizarea lamei. Țineți la o distanță de 10 metri în toate direcțiile oamenii și animalele.

• LAMA SE DEPLASEAZĂ LATERAL LA ELIBERAREA ACCELERAȚIEI - Deplasarea laterală a lamei prezintă pericol de rănire pentru operator sau persoanele din jur. Înainte de intervențiile la lamă, opriți întotdeauna motorul și asigurați-vă că lama nu se mai mișcă în lateral.

• AVERTISMENT: NU UTILIZAȚI ALȚI CARBURANȚI decât cei recomandați în manual. Urmați întotdeauna instrucțiunile din capitolul Carburant și lubrifiere din manual. Nu utilizați niciodată benzină neamestecată corespunzător cu lubrifiant pentru motoare în doi timpi. Pericol de defectare definitivă a motorului, care anulează garanția producătorului.

• NU UTILIZAȚI ALTE ACCESORII DE TĂIERE. Utilizați numai piese de schimb și accesorii proiectate special pentru optimizarea performanțelor și maximizarea siguranței exploatării produselor noastre. Nerespectarea acestei recomandări poate reduce performanțele și provoca accidente. Utilizați numai capul de tăiere cu fir care însoțește produsul. Nu utilizați alte accesorii de tăiere. Utilizarea altor accesorii anulează garanția producătorului și poate provoca accidente grave. 7 AVERTISMENTE PRIVIND SIGURANȚA LA LUCRUL CU BENZINĂ AVERTISMENT: Acordați o atenție deosebită manipulării carburanților. Carburanții sunt inflamabili, iar vaporii acestora prezintă pericol de explozie. Trebuie respectate următoarele aspecte.

• Utilizați doar recipiente aprobate.

• Nu scoateți niciodată bușonul rezervorului și nu completați cu carburant cu motorul în mers. Așteptați răcirea componentele eșapamentului înainte de realimentarea cu carburant.

• Nu fumați.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 6 www.varo.com

• Nu realimentați niciodată mașina cu carburant în spații interioare.

• Nu depozitați mașina sau recipientele cu carburant în locuri cu flăcări deschise, de exemplu în apropierea boilerelor.

• În caz de vărsare a carburantului, nu încercați pornirea sursei de alimentare înainte de a îndepărta mașina din zona respectivă.

• După realimentare, puneți la loc și strângeți complet bușonul rezervorului de carburant.

• Rezervorul trebuie golit numai în exterior. 8 MONTAJUL AVERTISMENT! Pentru a preveni pornirea accidentală ce poate provoca vătămarea gravă, deconectați întotdeauna capacul fișei bujiei motorului atunci când montați componente. AVERTISMENT! Nu instalați, nu demontați și nu reglați accesoriile în timpul funcționării capului electric. Păstrarea în funcțiune a motorului poate provoca vătămarea gravă.

• Scoateți piulița de blocare (7) de pe arbore rotind-o în sens orar.

• Scoateți discul flotant (6) și șaiba (5).

• Introduceți cheia Allen (1) prin orificiul din ansamblul capului și în deschiderea de pe discul de montare (3).

• Țineți strânsă cheia Allen astfel încât discul de montare să nu se deplaseze.

• Instalați lama (4), șaiba (5), elementul concav îndreptat în sus și discul flotant (6). NOTĂ: Partea cu adâncitură a șaibei trebuie să fie cuplată la lamă.

• Înșurubați piulița de blocare (7) și strângeți-o în sens invers orar ținând de cheia Allen.

• Scoateți cheia Allen și verificați mișcarea liberă a lamei.

• Scoateți șurubul din apărătoarea capului de tăiere.

• Introduceți clema stângă în fanta apărătorii capului de tăiere.

• Aliniați orificiul de șurub din suportul de fixare cu orificiul de șurub din apărătoarea capului de tăiere.

• Strângeți șurubul prin suportul de fixare și în apărătoarea capului de tăiere utilizând șurubelnița furnizată.

• Așezați mașina orizontal, apoi fixați partea de jos a suportului de ghidon cu 2 șuruburi M5x40, atașată la suportul de fixare.

• Introduceți mânerul din dreapta în suport, apoi introduceți mânerul stâng în suport. NOTĂ: Asigurați-vă că mânerul stâng se montează în partea stângă și mânerul drept în partea dreaptă. Nu le inversați.

• Montați capacul suportului de fixare și strângeți cele 6 șuruburi până la fixarea în siguranță a mânerului.

• Cuplați încuietoarea hamului în punctul de prindere al chingii. Reglați hamul la o poziție de lucru confortabilă.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 7 www.varo.com

8.1 Conectarea arborilor inferior și exterior

• 1) Introduceți arborele inferior în cuplaj. Asigurați-vă că proeminența (de la capătul arborelui) este așezată corespunzător în orificiul de poziționare (din interiorul cuplajului). Rotiți arborele astfel încât butonul de eliberare să se fixeze în orificiul principal. (Orificiul de fixare - aferent șurubului de fixare - se află în poziția opusă șurubului de fixare.)

• 2) Rotiți în sens orar șurubul de fixare pentru a strânge în siguranță cuplajul în jurul arborelui. ATENȚIE: Înainte de a utiliza unitatea, asigurați-vă că butonul de eliberare este fixat complet în orificiul principal și că șurubul de fixare este strâns în siguranță.

9 VERIFICAREA ÎNAINTE DE UTILIZARE

AVERTISMENT! Această mașină este livrată fără ulei și fără carburant. TREBUIE să vă asigurați că toate nivelurile de fluide sunt corespunzătoare, în caz contrar ați putea deteriora grav motorul, defecțiune ce nu va fi acoperită de garanție. AVERTISMENT! Utilizați ÎNTOTDEAUNA ulei de motor semi-sintetic SAE 10W30, pentru motoare în 4 timpi și benzină fără plumb. NU amestecați carburantul cu uleiul. Înainte de fiecare utilizare trebuie să verificați nivelul de ulei de motor.

• Pentru a completa cu ulei de motor, demontați accesoriul de la capul electric și așezați-l pe o suprafață plană și netedă.

• Deșurubați bușonul de umplere cu ulei (6).

• Turnați lent în carter 60 ml de ulei semi-sintetic SAE 10W30 pentru motoare în 4 timpi, până când uleiul ajunge în partea de sus a orificiului de umplere cu ulei. (Fig. 6) NU umpleți excesiv. Umplerea în exces a carterului poate provoca fum excesiv, pierderi de ulei și avarierea motorului.

• Fixați la loc bușonul de umplere cu ulei (6) și strângeți pentru fixare sigură. AVERTISMENT! Benzina și vaporii săi sunt extrem de inflamabili și explozivi. Pentru a preveni vătămarea gravă și deteriorarea bunurilor, manevrați cu grijă. Feriți de sursele de aprindere și de flacăra deschisă, manevrați la exterior doar în spații bine aerisite. NU fumați și ștergeți imediat scurgerile de carburant. Opriți ÎNTOTDEAUNA motorul și așteptați să se răcească ÎNAINTE de alimentarea cu carburant.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 8 www.varo.com Nu completați NICIODATĂ cu carburant mașina în timpul funcționării sau dacă este fierbinte. Realimentați ÎNTOT DEAUNA în spații bine aerisite, la distanță de clădiri sau surse de aprindere. Înainte de a porni mașina, mutați-vă minim 9 metri (30 de picioare) depărtare de locul realimentării. Nu utilizați NICIODATĂ mașina fără bușonul rezervorului de carburant. Manipularea în nesiguranță a carburantului poate duce la vătămarea personală.

• Așezați mașina pe o suprafață plană și netedă și scoateți bușonul rezervorului de carburant (1).

• Turnați cu atenție benzină în rezervorul de carburant. NOTĂ: Motorul mașinii este în 4 timpi, prin urmare NU amestecați carburantul cu ulei.

• Lăsați un spațiu liber de minimum 25 mm între carburant și partea de sus a rezervorului de carburant.

• Fixați la loc bușonul rezervorului de carburant și strângeți pentru fixare sigură.

• Ștergeți imediat scurgerile de carburant.

10 PROCEDURA DE PORNIRE

AVERTISMENT! Această mașină este livrată fără ulei și fără carburant. TREBUIE să vă asigurați că toate nivelurile de fluide sunt corespunzătoare, în caz contrar ați putea deteriora grav motorul, defecțiune ce nu va fi acoperită de garanție.

• Așezați mașina pe o suprafață plană.

• Apăsați lent pompa de amorsare (2) de 5 până la 10 ori. NOTĂ: După a 7-a apăsare, carburantul ar trebui să fie vizibil în pompa de amorsare. Dacă nu este așa, continuați să apăsați pompa de amorsare până când observați carburant în pompă.

• Apăsați spre interior butonul șocului (16) pentru a regla șocul în poziția FULL CHOKE (ȘOC COMPLET). NOTĂ: Nu strângeți clapeta de accelerație deoarece butonul șocului va sări automat spre exterior.

• Trageți mânerul demarorului manual (7) până când simțiți rezistență. După ce simțiți rezistență, trageți rapid mânerul demarorului manual de 3 – 4 ori sau până când auziți răsucirea sau pornirea motorului.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 9 www.varo.com

• Lăsați motorul să funcționeze timp de 10 secunde, apoi strângeți clapeta de accelerație pentru a elibera șocul în poziția RUN (FUNCȚIONARE).

• Înainte de pornire, așezați mașina pe sol plan și neted.

• Verificați dacă pompa de amorsare are carburant în interior.

• Trageți mânerul demarorului manual până când simțiți rezistență. După ce simțiți rezistență, trageți rapid mânerul demarorului manual de 3 - 4 ori sau până la pornirea motorului.

11 PROCEDURA DE PORNIRE

• Lăsați motorul să funcționeze la ralanti timp de 20 de secunde, scos de sub sarcină.

• Aduceți comutatorul de contact în poziția „STOP”.

• Mașina ar trebui să se oprească.

12 UTILIZAREA MAȘINII

ATENȚIE! Carcasa motorului ar putea deveni fierbinte în timpul funcționării trimmerului. NU atingeți cu brațul, mâna sau orice altă parte a corpului carcasa motorului în timpul funcționării trimmerului. Contactul prelungit cu carcasa motorului poate provoca arsuri sau alte răni. Poziționați ÎNTOTDEAUNA mașina pe partea dreaptă a operatorului. Utilizarea mașinii pe partea stângă a operatorului expune utilizatorul la suprafețe fierbinți și poate provoca vătămarea acestuia. Pentru a evita arsurile cauzate de suprafețele fierbinți, nu utilizați NICIODATĂ mașina ținând partea de jos a motorului deasupra mijlocului. AVERTISMENT! NU MAI UTILIZAȚI mașina dacă apare oricare dintre următoarele situații: - Turația motorului se modifică necontrolat. - Dacă sunt deteriorate lamele. - În caz de rateuri. - În caz de vibrații puternice. - În ploaie sau furtună. ATENȚIE! Atunci când utilizați mașina, purtați hamul furnizat. Asigurați-vă că mașina este fixată în siguranță cu chinga. În caz contrar, nu veți putea controla în siguranță mașina, ceea ce poate duce la vătămarea dvs. Și a altor persoane. Nu utilizați NICIODATĂ un ham cu defecte de orice fel, în special dacă au defect mecanismul de eliberare rapidă.

• Tundeți sau tăiați întotdeauna cu motorul la turație înaltă.

• Nu utilizați mașina în regim lent, cu excepția încălzirii înainte de utilizare sau răcirii după utilizare.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 10 www.varo.com

• Balansați orizontal capul de tăiere al dispozitivului de tăiere, de la stânga la dreapta.

• Mențineți platforma de tăiere paralelă cu solul. NU înclinați capul lamei de tăiere în timpul funcționării.

• Pentru o adâncime uniformă de tăiere, țineți lama de tăiere la același nivel.

• Lama de metal se va utiliza doar pentru cosire.

• Pentru a preveni încălzirea excesivă, nu cosiți dimensiuni mari ci alegeți plante cu lungimi reduse.

• Dacă lama se încâlcește în plante, TREBUIE să opriți imediat motorul și să scoateți capacul al bujiei ÎNAINTE să încercați descâlcirea.

• Nu ridicați NICIODATĂ lama de tăiere deasupra genunchilor în timpul funcționării.

• NU utilizați mașina în pantă sau pe teren inegal sau dacă există posibilitatea de alunecare sau pierdere a stabilității.

• Nu tăiați niciodată dimensiuni excesive, faceți tăieri de mici dimensiuni apoi tăiați succesiv la înălțimi mai mici.

• Tăiați cu atenție în jurul copacilor, astfel veți preveni vătămarea copacilor și a scoarței.

• Deplasați-vă în sens orar în jurul copacului. Apropiați-vă de iarbă / buruieni cu vârful lamei de tăiere.

• Reculul este o reacție bruscă la o lamă în mișcare de rotație, prinsă sau agățată.

• Prinderea sau agățarea provoacă pierderea rapidă a turației lamei, ceea ce face ca mașina scăpată de sub control să fie direcționată forțat în direcția opusă rotirii accesoriului la punctul de cuplare.

• Reculul rezultă din utilizarea necorespunzătoare și/sau din proceduri de utilizare sau situații necorespunzătoare și poate fi evitat prin luarea măsurilor de precauție adecvate.

• Țineți cu fermitate mașina și poziționați-vă corpul și brațul pentru a vă permite să rezistați forțelor de recul.

• Țineți ÎNTOTDEAUNA ambele mâini pe ghidon, pentru control maxim al reculului sau al reacției de răsucire în timpul pornirii.

• Operatorul poate controla reacțiile de răsucire sau reculul dacă se iau măsuri de siguranță corespunzătoare.

• Nu apropiați NICIODATĂ mâna de lama în mișcare de rotație. Lama ar putea recula peste mâna dvs.

• NU staționați în zona în care mașina s-ar putea mișca dacă apare reculul. Reculul va propulsa mașina în direcția opusă mișcării lamei în momentul agățării mașinii.

• Aveți grijă în mod special atunci când lucrați la colțuri.

• Evitați reculul și agățarea capului de tăiere.

13 CURĂȚAREA ȘI ÎNTREȚINEREA

AVERTISMENT! Înainte de curățarea, verificarea sau repararea mașinii, TREBUIE să vă asigurați că motorul s-a oprit și s-a răcit. Pentru a preveni pornirea accidentală, TREBUIE să deconectați capacul fișei bujiei. ATENȚIE! Realimentați DOAR în spații bine aerisite, cu motorul oprit și după ce ați îndepărtat capacul cablului de înaltă tensiune al bujiei. În timpul lucrărilor de întreținere, TREBUIE să purtați Echipament personal de protecție (PPE). Echipament personal de protecție sugerat: încălțăminte solidă, mănuși de lucru, pantaloni lungi și protecție auditivă.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 11 www.varo.com NOTĂ: Piesele de schimb – dacă trebuie înlocuită o piesă, TREBUIE să utilizați doar piese care respectă specificațiile numărului de piesă al producătorului. Piesele de schimb care NU respectă specificațiile pot duce la apariția pericolelor de securitate sau funcționarea defectuoasă a mașinii și vor ANULA garanția. Lucrările de service majore, inclusiv instalarea sau montarea pieselor trebuie efectuate de către un tehnician de service calificat. Articol Întreținere La fiecare utilizare După prima lună sau la 20 de ore O dată la 3 luni sau la 50 de ore O dată la 6 luni sau la 100 de ore O dată la 12 luni sau la 200 de ore Uleiul de motor Verificare nivel

X** Camera de ardere Curățare O dată la 300 de ore** Filtrul rezervorului de carburant Curățare

Conducta de carburant curățare O dată la 2 ani, înlocuire dacă este necesar**

• mai frecvent în medii cu praf ** lucrarea trebuie efectuată de către un inginer calificat sau la service-ul dealerului dvs.

13.1 Filtrul de aer (Fig. 8)

ATENȚIE! Motorul NU trebuie să funcționeze fără filtrul de aer, în caz contrar pistonul și/sau cilindrul pot fi avariate. Acest tip de defecțiuni NU este acoperit de garanție. Este foarte importantă întreținerea filtrului de aer. Dacă se permite pătrunderea noroiului în filtrul de aer din cauza montării necorespunzătoare, a lucrărilor de service necorespunzătoare sau a cartușelor de filtrare necorespunzătoare, motorul se poate deteriora sau uza. Păstrați PERMANENT curat cartușul filtrului.

• Apăsați în jos clema de încuiere aflată în partea de sus a carcasei filtrului de aer și deschideți capacul filtrului de aer.

• Scoateți filtrul de aer. (Fig. 8)

• Curățați filtrul cu un jet de aer comprimat până când îndepărtați complet praful și reziduurile.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 12 www.varo.com NOTĂ: NU permiteți pătrunderea în carburator a noroiului și a reziduurilor, deoarece acest lucru provoacă uzura rapidă a motorului.

• Montați la loc filtrul de aer și închideți capacul filtrului de aer.

• Demontați cu grijă capacul fișei bujiei.

• Demontați bujia utilizând cheia furnizată, rotind în sens invers orar.

• Verificați dacă există deteriorare vizibilă a bujiei și erodarea electrodului.

• Dacă este deteriorată, bujia TREBUIE înlocuită.

• Eliminați depunerile de cărbune de pe bujie cu ajutorul unei perii de sârmă moale.

• Distanța dintre electrozii bujiei trebuie să fie de 0,6 – 0,8 mm. Verificați distanța cu o leră și reglați după cum este necesar îndoind cu atenție electrodul lateral pentru a obține distanța corespunzătoare. (Fig. 9)

• Montați la loc bujia curățată și reglată, cu mâna, pentru a evita deteriorarea filetului.

• După fixarea bujiei, strângeți după cum este necesar, dar evitați strângerea excesivă.

• Montați la loc capacul fișei bujiei și capacul de întreținere a bujiei.

13.3 Firul de tăiere

• Desfaceți bobina cu fir de tăiere apăsând cele două butoane de desfacere din lateral și extrageți miezul de înfășurare (Fig. 10-11).

• Împărțiți firul de tăiere în 2 părți egale.

• Fixați-l în miezul de înfășurare și începeți să înfășurați firul de tăiere pe cele două șine separate (Fig. 11). Înfășurați conform indicațiilor.

• Fixați cele 2 capete ale firului de tăiere în deschizătură (15 cm) pentru a păstra firul de tăiere strâns înfășurat (Fig. 12).

• Ghidați cele 2 capete ale firului de tăiere în orificiile de pe carcasa bobinei și fixați la loc capacul bobinei (Fig. 13).

ATENȚIE! Utilizați ÎNTOTDEAUNA ulei de motor semi-sintetic SAE 10W30, pentru motoare în 4 timpi și benzină fără plumb. NU amestecați carburantul cu uleiul. Înainte de fiecare utilizare trebuie să verificați nivelul de ulei de motor.

• Pentru a completa cu ulei de motor, demontați accesoriul de la capul electric și așezați-l pe o suprafață plană și netedă.

• Deșurubați bușonul de umplere cu ulei.

• Turnați lent în carter 60 ml de ulei semi-sintetic SAE 10W30 pentru motoare în 4 timpi, până când uleiul ajunge în partea de sus a orificiului de umplere cu ulei. NU umpleți excesiv. Umplerea în exces a carterului poate provoca fum excesiv, pierderi de ulei și avarierea motorului. (Fig. 14)

• Dacă totuși umpleți excesiv, goliți uleiul într-un recipient corespunzător.

• Fixați la loc bușonul de umplere cu ulei și strângeți pentru fixare sigură.

• În vederea transportului, nu umpleți excesiv rezervorul de carburant.

• Dacă a fost utilizat mașina, lăsați-l să se răcească minim 15 minute înainte de a-l încărca în vehiculul de transport.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 13 www.varo.com

• Pentru a preveni scurgerile de carburant, mașina trebuie asigurată în poziție verticală, în poziția sa normală de funcționare.

• Dacă transportul se face pe teren accidentat, goliți complet rezervorul de carburant.

• NU scăpați pe jos și nu loviți generatorul în timpul transportului.

• NU așezați alte obiecte grele deasupra generatorului.

• Dacă depozitați mașina mai mult de 30 de zile, trebuie parcurse etapele următoare.

• Goliți complet rezervorul de carburant într-un recipient corespunzător.

• Scoateți capacul de întreținere pentru a avea acces la carburator.

• Rotiți comutatorul de contact în poziția „I” (ON - PORNIT) și slăbiți șurubul de golire a carburatorului pentru a permite scurgerea carburantului din carburator într-un recipient corespunzător.

• Scoateți capacul fișei bujiei și trageți de trei sau patru ori mânerul demarorului manual pentru a goli complet carburantul din conductele de carburant.

• Rotiți comutatorul de contact în poziția „STOP” (OFF - OPRIT) și strângeți șurubul bușonului de golire a carburatorului.

• Schimbați uleiul de motor urmând procedurile 12.4.

• Demontați bujia și turnați o lingură de ulei proaspăt de motor în alezajul cilindrului.

• Trageți de trei sau patru ori mânerul demarorului manual pentru a distribui uleiul de-a lungul alezajului motorului, apoi montați la loc bujia.

• Depozitați într-un spațiu uscat, departe de sursele de aprindere.

• Nu stivuiți obiecte deasupra motocositoarei.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 14 www.varo.com 14 DATE TEHNICE Capacitate cilindrică 31 cc Putere motor 0.8kW Turație cuplare ambreiaj 4500 min

Turație de mers în gol 3000 min

Capacitatea rezervorului de carburant

Tip prelungire fir Desfășurare prin apăsare Motor cu pornire facilă

Lățime de tăiere 450mm Turație 5700 min

Thread lengthening type Tap&Go Diametrul firului bobinei 2,5 mm Lungimea firului bobinei 5 m Dublă înfășurare

15 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 84dB(A) Nivel de putere acustică LwA 113dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă. aw (Nivel vibrații) 10.5m/s² K = 1,5 m/s²POWXG50200 RO Copyright © 2021 VARO P a g i n a | 15 www.varo.com 16 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a mașinii.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea mașinii este cauzată de întreținerea neglijentă sau de suprasolicitare.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unei mașini.

• Mașinile sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării. 17 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Eliminați uleiul de motor uzate într-un mod care menajează mediul înconjurător. Vă sugerăm să îl transportați într-un container sigilat la stația dvs. locală de service în vederea reciclării. Nu aruncați la gunoi și nu goliți pe sol.POWXG50200 RO Copyright © 2021 VARO P a g i n a | 16 www.varo.com

18 DECLARAȚIA DE CONFORMITATE

VARO – VIC. VAN ROMPUY N.V.. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că Produsul: MOTOCOSITOARE PORTABILĂ 31CM³ Marcă de comerț: POWERplus Model: POWXG50200 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a mașinilor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 104dB(A) Guaranteed 113dB(A) Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
