GEBRUIKSAANWIJZING POWXG50200 PowerPlus

8.1 De bovenste en onderste schacht met elkaar verbinden ....................................... 7

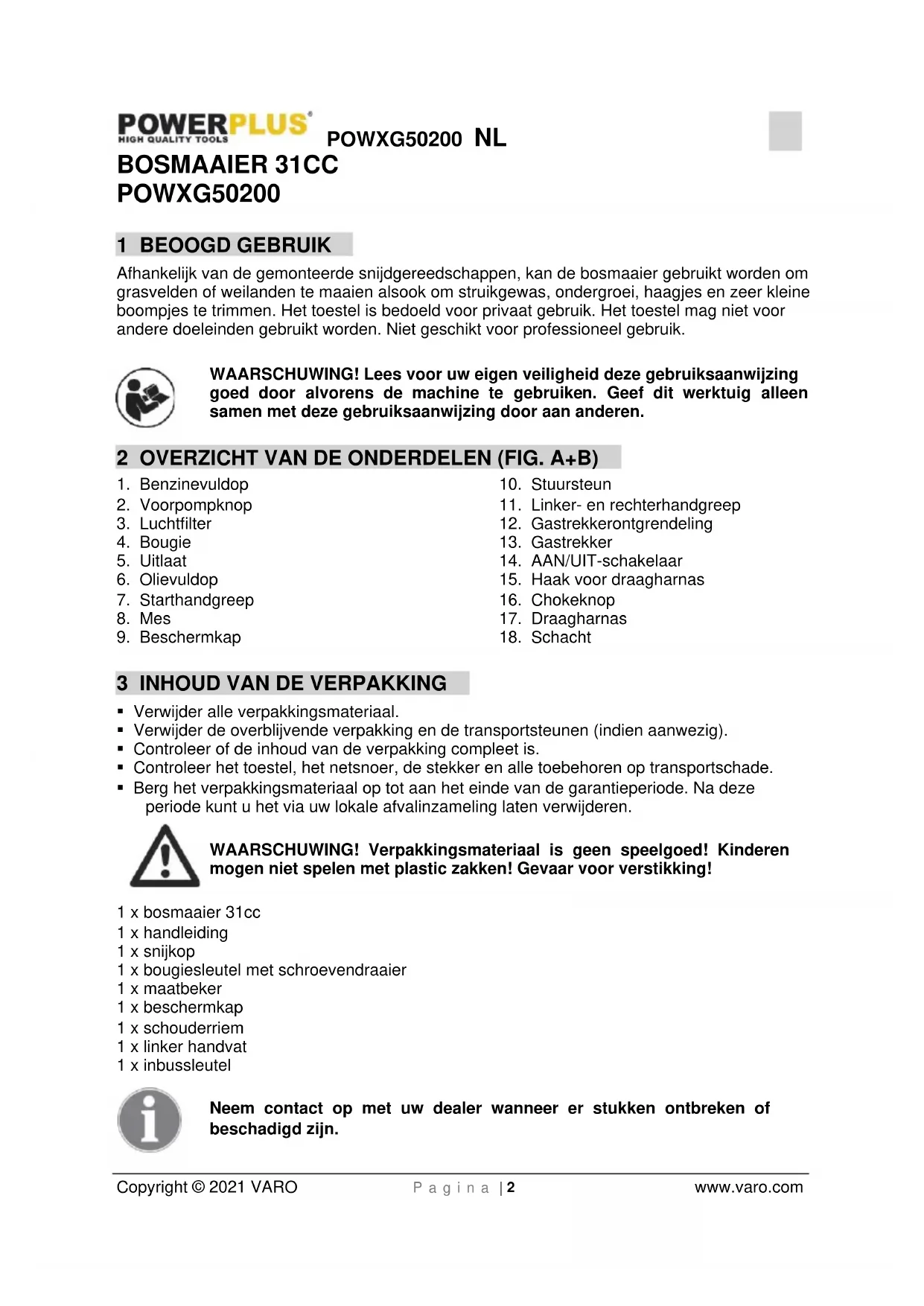

Copyright © 2021 VARO P a g i n a | 2 www.varo.com BOSMAAIER 31CC POWXG50200 1 BEOOGD GEBRUIK Afhankelijk van de gemonteerde snijdgereedschappen, kan de bosmaaier gebruikt worden om grasvelden of weilanden te maaien alsook om struikgewas, ondergroei, haagjes en zeer kleine boompjes te trimmen. Het toestel is bedoeld voor privaat gebruik. Het toestel mag niet voor andere doeleinden gebruikt worden. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 OVERZICHT VAN DE ONDERDELEN (FIG. A+B)

15. Haak voor draagharnas

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 x bosmaaier 31cc 1 x handleiding 1 x snijkop 1 x bougiesleutel met schroevendraaier 1 x maatbeker 1 x beschermkap 1 x schouderriem 1 x linker handvat 1 x inbussleutel Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 3 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Lees voor gebruik de handleiding.

Draag beschermingsschoenen met antislip zolen!

Gevaar voor lichamelijk letsel of materiële schade.

Draag gehoorbescherming. Draag een veiligheidsbril.

CE Conform de Europese toepasselijke standaards op het gebied van veiligheid.

Draag stevige werkhandschoenen.

Hou personen en dieren minstens 15 m uit de buurt van de machine tijdens het werken.

Draag gepaste en stevige werkkleding!

Let op voor deeltjes die door het toestel geproduceerd worden.

De uitlaatgassen zijn giftig en kunnen tot verstikking leiden!

Gebruik het toestel uitsluitend in combinatie met het slagmes.

OPGELET: brandgevaar! Benzine en benzinedampen zijn zeer licht ontvlambaar!

Gebruik het toestel uitsluitend in combinatie met de snijdraadkop. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften door.

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 4 www.varo.com

5.2 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Controleer heel het apparaat op losse onderdelen (bouten, moeren, schroeven, enz.)en beschadigingen. Voer indien nodig herstellingen of vervangingen uit voor het apparaat te gebruiken.

• GEBRUIK GEEN andere hulpstukken met deze aandrijfkop dan hulpstukken, aanbevolen door ons bedrijf. Het gebruik van andere hulpstukken kan leiden tot ernstig letsel van de gebruiker of omstanders en tot beschadiging van het apparaat.

• De beschermkap van het mes en de voorste handgreepzijn zeer belangrijke onderdelen van het apparaat. Ze moeten voor het eerste gebruik op het apparaat worden geschroefd.Deze beschermkappen moeten bij elk gebruik van het apparaat aanwezig zijn. Controleer deze beschermkappen voor elk gebruik. Neem bij beschadiging (scheur, breuk, enz.) van de beschermkap contact op met uw dealer om de kap te vervangen.

• Het gebruik van niet-conforme beschermkappen als vervanging of het verwijderen of aanpassen van de beschermkappen kan leiden tot ernstig letsel van de gebruiker of de omstanders.

• Gebruik bij het maaien altijd de juiste handgrepen en de schouderriem.

• Gebruik het apparaat niet wanneer het beschadigd of slecht afgesteld is. Verwijder nooit de beschermkap van het apparaat. Dit kan leiden tot ernstig letsel van de gebruiker of omstanders en tot beschadiging van het apparaat.

• Controleer het maaigebied en verwijder al het vuil dat verstrikt kan raken in de snijkop met nylondraad. Verwijder ook alle voorwerpen die tijdens het maaien door het apparaat kunnen worden rondgeslingerd.

• Laat het apparaat nooit onbeheerd achter.

• Gebruik dit apparaat nooit voor ander werk dan waarvoor het volgens deze handleiding bedoeld is.

• Reik niet te ver. Zorg er steeds voor dat u stevig staat en de nodige balans bewaart. Gebruik het apparaat niet wanneer u zich op een ladder bevindt of op een plaats waar u niet stevig staat. Gebruik bij het bedienen van het apparaat naar behoren de meegeleverde schouderriem.

• Houd wanneer het apparaat in gebruik is handen en voeten uit de buurt van de snijkop met nylondraad of het mes.

• Gebruik dit type apparaat nooit voor het wegvegen van vuil.

• Gebruik een snijkop met nylondraad die niet beschadigd is. Als u een steen of ander obstakel raakt, stop dan de motor en controleer de snijkop met nylondraad. Een gebroken of slecht gebalanceerde snijkop met nylondraad mag nooit worden gebruikt.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 5 www.varo.com

• Bij het naderen van een gebruiker van het apparaat dient u hem hier steeds zorgvuldig attent op te maken en zich ervan te vergewissen dat de gebruiker de motor stopzet. Zorg ervoor de gebruiker niet te verrassen of verstrooien, om geen onveilige situaties te veroorzaken.

• Raak bij een draaiende motor nooit de snijkop met nylondraad of het mes aan. Als u de beschermkap of het snijhulpstuk moet vervangen, zorg er dan voor de motor af te zetten en controleer of het snijhulpstuk niet meer draait.

• Wanneer het apparaat wordt verplaatst tussen werkgebieden moet de motor worden afgezet.

• Wees aandachtig voor het losgaan en oververhitten van onderdelen. Als het apparaat afwijkingen vertoont, moet u onmiddellijk het gebruik stoppen en het apparaat zorgvuldig controleren. Laat het apparaat indien nodig onderhouden bij een erkende dealer. Blijf een apparaat dat mogelijk niet naar behoren werkt niet verder gebruiken.

• Raak bij het opstarten of bij de werking van de motor nooit hete onderdelen aan, zoals de uitlaat, de hoogspanningskabel of de bougie.

• Na het stopzetten van de motor blijft de uitlaat nog een tijdje heet. Plaats het apparaat nooit op plaatsen met ontvlambare materialen (droog gras, enz.), brandbare gassen of vloeistoffen.

• Wees bijzonder voorzichtig bij gebruik in de regen of net na een regenbui, omdat het terrein glad kan zijn.

• Als u uitglijdt, op de grond of in een gat valt, laat dan onmiddellijk de gashendel los. 6 BIJKOMENDE VEILIGHEIDSVOORSCHRIFTEN

• HET MES KAN HEFTIG WEGSCHIETEN VAN MATERIAAL DAT HET NIET KAN SNIJDEN – Het wegschieten van het mes kan leiden tot amputatie van armen of benen. Hou personen en dieren op een afstand van 30 voet (10 meter) in alle richtingen. Als het mes tijdens het gebruik vreemde voorwerpen raakt zet dan de machine af en laat het mes tot stilstand komen. Controleer dan het mes op beschadigingen. Gooi het mes altijd weg als het gescheurd of verbogen is.

• HET MES SLINGERT VOORWERPEN KRACHTIG WEG – u kan verwond of blind worden. Draag oog-, gezichts- en beenbescherming. Verwijder eerst alle vreemde voorwerpen uit het werkgebied vóór u het mes gebruikt. Hou personen en dieren op een afstand van 10 m in alle richtingen.

• MES DRAAIT DOOR ALS DE GASHENDEL WORDT LOSGELATEN – Een loszittend mes kan u of de omstaanders snijden. Zet altijd de motor af en wacht tot het doorslippende mes tot stilstand is gekomen vóór het uitvoeren van onderhoudswerkzaamheden aan het mes.

• GEBRUIK GEEN ANDERE BENZINE dan deze aanbevolen in deze handleiding. Volg altijd de instructies in het “benzine en smering”-onderdeel van deze handleiding. Gebruik nooit benzine tot ze goed gemengd is met 2-takt motorolie anders zal dit leiden tot permanente motorbeschadiging en het vervallen van de fabrieksgarantie.

• GEBRUIK GEEN ANDERE SNIJHULPSTUKKEN. Gebruik enkel onze vervangonderdelen en accessoires die ontworpen werden om de prestaties te verbeteren en de veiligheid van onze producten te maximaliseren. Als u dit niet doet dan kan dit leiden tot slechte prestaties en mogelijke verwondingen. Gebruik enkel de spoelkop die met dit product werd meegeleverd. Gebruik geen andere snijhulpstukken. Het gebruik van zulke hulpstukken vernietigt uw fabrieksgarantie en kan tot ernstige lichamelijke verwondingen leiden.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 6 www.varo.com

7 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten moeten in acht worden genomen:

• Gebruik enkel een goedgekeurde tank

• Verwijder nooit de benzinedop en tank nooit bij terwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vóór u bijtankt.

• Vul de machine binnenshuis niet bij.

• Bewaar de machine of de benzinetanks niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.

• Als er benzine werd gemorst, probeer dan niet om de motor te starten maar breng de machine weg van de plaats waar dit gebeurde vooraleer te starten.

• Breng na het bijvullen altijd de benzinedop terug aan en draai hem stevig vast.

• Als de tank wordt leeggelaten dan moet dit in de openlucht gebeuren. 8 MONTAGE WAARSCHUWING! Ongewenst starten kan ernstige verwondingen veroorzaken. Voorkom ongewenst starten door altijd de bougiekap los te maken wanneer u onderdelen monteert. WAARSCHUWING! Bij een draaiende motor geen accessoires aanbrengen, verwijderen noch afregelen. U riskeert ernstige verwondingen wanneer u de de motor hiervoor niet uitschakelt.

• Draai de borgmoer (7) van de as los door ze in wijzerzin te draaien.

• Verwijder de zwevende schijf (6) en de ring (5).

• Stop de inbussleutel (1) doorheen de opening in het kopgedeelte en in de opening van de montageschijf (3).

• Hou de inbussleutel stevig vast zodat de montageschijf niet kan bewegen.

• Monteer het mes (4) en de ring (5) met de concave kant naar boven en monteer de zwevende schijf (6). NOTA: de kant van de ring met het putje in moet contact maken met het mes.

• Schroef de borgmoer (7) erop en zet ze vast door ze in tegenwijzerzin te draaien terwijl u de inbussleutel vasthoudt.

• Verwijder de inbussleutel en controleer dat het mes vrij kan bewegen.

• Verwijder de schroef van de beschermkap van de snijkop.

• Stop het linker lipje in de gleuf in de beschermkap van de snijkop.

• Lijn de schroefopening in de montagebeugel uit met de schroefopening van de beschermkap van de snijkop.

• Stop de schroef doorheen de montagebeugel in de beschermkap van de snijkop en zet ze vast met de meegeleverde schroevendraaier.

• Leg de machine horizontaal neer en monteer dan de onderkant van de stuurhouder met de 2 M5 x 40-schroeven op de montagebeugel.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 7 www.varo.com

• Stop de rechterhandgreep en de linkerhandgreep in de beugel. NOTA: zorg ervoor dat de linkerhandgreep in de linkerkant gaat en de rechterhandgreep in de rechterkant. Wissel ze niet om.

• Monteer het deksel van de montagebeugel en zet de 6 schroeven vast tot de handgreep stevig vast staat.

• Maak de sluiting van het schouderharnas vast aan de hangriem. Stel de riem op een comfortabele werkpositie in.

8.1 De bovenste en onderste schacht met elkaar verbinden

• Stop de onderste schacht in het koppelstuk. Zorg ervoor dat het uitsteeksel (aan het uiteinde van de schacht) correct in de positioneringsopening (in het koppelstuk) zit. Draai de schacht zodat de ontgrendelknop in de hoofdopening vastklikt (de montageopening – voor de handschroef – bevindt zich aan de andere kant van de handschroef).

• Draai de handschroef in wijzerzin om het koppelstuk stevig rond de schacht te laten aansluiten. OPGELET: zorg ervoor dat de ontgrendelknop volledig in de hoofdopening is vastgeklikt en dat de handschroef stevig is vastgedraaid voordat u de machine gebruikt.

9 CONTROLES VÓÓR HET GEBRUIK

WAARSCHUWING! De machine wordt zonder olie noch benzine geleverd. U MOET ervoor zorgen dat de vloeistofniveaus vóór het gebruik correct zijn of u riskeert de motor ernstig te beschadigen, wat niet door de garantie gedekt wordt. WAARSCHUWING! Gebruik ALTIJD semi-synthetische 4-taktmotorolie SAE 10W30 en zuivere, ongelode benzine. Meng de benzine NIET met de olie. U MOET het motoroliepeil vóór elk gebruik controleren.

• Om olie toe te voegen, verwijdert u het hulpstuk van het motorgedeelte en plaatst u het motorgedeelte op een vlakke, effen ondergrond.

• Draai de oliedop (6) los.

• Giet langzaam 60 ml semi-synthetische 4-taktmotorolie SAE 10W30 in het carter totdat het de bovenkant van de olievulopening bereikt (Fig. 6). Overvul NIET. Het carter overvullen kan overmatige rook, olieverlies en motorschade veroorzaken.

• Breng de oliedop (6) opnieuw aan en draai hem stevig vast. WAARSCHUWING! Benzine en zijn dampen zijn zeer brandbaar en explosief. Ga er voorzichtig mee om om ernstige verwondingen en materiële schade te voorkomen.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 8 www.varo.com Blijf weg van ontstekingsbronnen en open vuur. Werk er enkel buitenshuis mee op een goed verluchte plek. Rook NIET en verwijder onmiddellijk alle gemorste restjes. Schakel ALTIJD de motor uit en laat hem afkoelen VOORDAT u benzine bijtankt. Tank NOOIT benzine bij wanneer de motor draait of heet is. Tank ALTIJD bij op een goed verluchte plek, weg van gebouwen of ontstekingsbronnen. Ga minimaal 10 m (30 voet) weg van de plek waar u hebt bijgetankt voordat u de machine start. Gebruik de machine NOOIT zonder benzinedop. Het niet zorgvuldig behandelen van benzine kan ernstige verwondingen veroorzaken.

• Plaats de machine op een vlakke, effen ondergrond en verwijder de benzinedop (1).

• Giet de benzine voorzichtig in de benzinetank. NOTA: dit is een 4-taktmotor, dus meng de benzine NIET met de olie.

• Laat een opening van 25 mm tussen de benzine en de bovenkant van de benzinetank.

• Plaats de benzinedop terug en draai hem stevig vast.

• Verwijder gemorste restjes onmiddellijk. 10 STARTPROCEDURE WAARSCHUWING! De machine wordt zonder olie noch benzine geleverd. U MOET ervoor zorgen dat de vloeistofniveaus vóór het gebruik correct zijn of u riskeert de motor ernstig te beschadigen, wat niet door de garantie gedekt wordt.

• Plaats de machine op een vlakke ondergrond.

• Duw 5 tot 10 keer langzaam op de voorpompknop (2). NOTA: na de 7

druk zou er benzine in de voorpompknop zichtbaar moeten zijn. Indien dit niet het geval is, blijf dan de voorpompknop bedienen totdat u er benzine in ziet komen.

• Duw de choke-schakelaar (16) in om de choke in de FULL CHOKE-stand te zetten. NOTA: duw de gashendel/trekker niet in omdat dit ervoor zorgt dat de chokehendel automatisch terugspringt.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 9 www.varo.com

• Trek aan de starthandgreep (7) totdat u enige weerstand voelt. Wanneer u weerstand voelt, trek dan 3 tot 4 keer kort en krachtig aan het startkoord totdat u de motor hoort overslaan of de motor begint te starten.

• Laat de motor 10 seconden draaien en druk dan de gashendel in om de choke naar de RUN-stand te brengen.

• Plaats de machine op een vlakke ondergrond voordat u ze start.

• Zorg dat er benzine in de voorpompknop zichtbaar is.

• Trek aan de starthandgreep totdat u enige weerstand voelt. Zodra u weerstand voelt, trekt u 3 tot 4 keer kort en krachtig aan het startkoord totdat de motor start. 11 UITSCHAKELPROCEDURE

• Laat de motor 20 seconden onbelast draaien.

• Zet de ontstekingsschakelaar in de ‘STOP’-stand.

• De machine moet nu stilvallen.

12 DE MACHINE GEBRUIKEN

VOORZICHTIG! De motorbehuizing kan tijdens de trimwerkzaamheden heet worden. Laat uw arm, hand noch elk ander lichaamsdeel NIET tegen of op de motorbehuizing steunen tijdens de trimwerkzaamheden. Verlengd contact met de motorbehuizing kan brand- of andere wonden veroorzaken. Positioneer de machine ALTIJD aan de rechterkant van de gebruiker. Het gebruik aan de linkerkant van de gebruiker zal de gebruiker blootstellen aan hete oppervlakken en kan mogelijk brandwonden veroorzaken. Om verwondingen door hete oppervlakken te vermijden: gebruik de machine NOOIT met de onderkant van de motor hoger dan uw middel. WAARSCHUWING! U MOET stoppen met de machine te werken wanneer er gelijk welke van onderstaande zaken optreden: - Het motortoerental wijzigt zonder enige reden of bediening. - Wanneer de messen beschadigd raken. - Onregelmatige motorontsteking. - Het optreden van grote trillingen. - Regen- of stormweer.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 10 www.varo.com OPGELET! Draag altijd het meegeleverde draagharnas wanneer u de machine gebruikt. Zorg ervoor dat de machine stevig met de riem is vastgehaakt. Wanneer u dit niet doet, zult u de machine niet veilig onder controle kunnen houden, wat uzelf of anderen zou kunnen verwonden. Gebruik het harnas NOOIT wanneer het gelijk welk defect vertoont, vooral niet bij een defect aan het snelontgrendelingsmechanisme.

• Trim of maai altijd met de motor op hoog toerental.

• Laat de motor niet traag draaien, behalve bij het opwarmen vóór het gebruik of het afkoelen na het gebruik.

• Beweeg de snijkop van de maaier horizontaal van links naar rechts.

• Hou het maaigedeelte parallel aan de grond. Kantel de snijkop tijdens het werken NIET.

• Hou het snijmes op constante hoogte om een gelijkmatige snijdiepte te bewaren.

• Het metalen mes is enkel bestemd voor struikgewas.

• Om oververhitting te voorkomen: maai NOOIT te veel tegelijk af, maai daarentegen kleinere lengtes struikgewas af.

• Wanneer struikgewas in het mes verstrikt raakt, MOET u de motor uitschakelen en de bougiekap verwijderen VOORDAT u probeert om de blokkade op te lossen.

• Til het snijmes NOOIT tot boven kniehoogte op tijdens het werken.

• Gebruik de machine NIET op een hellende of ongelijkmatige ondergrond noch wanneer er gevaar bestaat voor het uitglijden of het verliezen van uw stabiliteit.

• Maai NOOIT te veel tegelijk af, maai daarentegen kleinere lengtes struikgewas af.

• Maai voorzichtig rond bomen, dit voorkomt schade aan de boom en schors.

• Maai rond bomen in wijzerzin. Benader grassen/gewassen met de punt van het snijmes.

• Terugslag is een plotse reactie op een gekneld of gegrepen draaiend mes.

• Vastgeklemd of verstrikt raken veroorzaakt een plots afremmen van het draaiend mes, wat er op zijn beurt voor zorgt dat het motorgereedschap in de tegenovergestelde richting geduwd wordt van de draairichting van het mes op het punt van vastlopen.

• Terugslag is een gevolg van verkeerd gebruik van het motorgereedschap en/of verkeerde gebruikshandelingen of omstandigheden en kan voorkomen worden door de juiste voorzorgen te nemen.

• Bewaar een stevige grip op de machine en hou uw lichaam en armen in een positie die u toelaten om terugslagkrachten op te vangen.

• Hou ALTIJD beide handen op de handgreep voor maximale controle over terugslag of het koppel bij het starten van de machine.

• De gebruiker kan koppel- of terugslagkrachten opvangen wanneer de juiste voorzorgen worden genomen.

• Plaats uw handen NOOIT in de buurt van het draaiend mes. Het mes kan bij terugslag over u hand gaan.

• Plaats uw lichaam NIET in het gebied waar het motorgereedschap zal willen heen gaan bij terugslag. Terugslag zal het gereedschap in de richting werpen die omgekeerd is aan de beweging van het mes op het punt van vastlopen.

• Wees extra voorzichtig wanneer u in hoeken werkt.

• Vermijd het stuiteren en vastlopen van de snijkop.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 11 www.varo.com

13 REINIGING EN ONDERHOUD

WAARSCHUWING! Voordat u reiniging, onderhoud, inspectie of herstellingen van uw gereedschap uitvoert, MOET u ervoor zorgen dat de motor volledig tot stilstand is gekomen en afgekoeld is. U MOET de bougiekap losmaken om onbedoeld starten te voorkomen. OPGELET! Vul ALTIJD bij in een goed geventileerde omgeving, met uitgeschakelde motor en met de bougiekap verwijderd. Tijdens het uitvoeren van onderhoud, MOET u geschikte persoonlijke beschermingsmiddelen dragen (PBM’s). Aanbevolen PBM’s: stevig schoeisel, werkhandschoenen, lange broek en gehoorbescherming. NOTA: Vervangonderdelen – Wanneer er onderdelen vervangen moeten worden, MOET u onderdelen gebruiken die voldoen aan de specificaties van de onderdeelnummers van de fabrikant. Vervangonderdelen die NIET voldoen aan die specificaties kunnen gevaar opleveren of slechte prestaties van de trimmer veroorzaken en zullen de garantie VERNIETIGEN. Grotere herstellingen, inclusief het monteren of vervangen van onderdelen, moet door een deskundige servicetechnicus worden uitgevoerd. Onderdeel Onderhoud Bij elk gebrui

Om de 3 maande n of 50 uur Om de 6 maande n of 100 uur Om de

Bougie Controleer/ste l bij

Klepspeling Controleer/ste l bij

• vaker in stoffige omgevingen ** werk dat door een deskundige servicetechnicus of uw dealer moet worden uitgevoerdPOWXG50200 NL Copyright © 2021 VARO P a g i n a | 12 www.varo.com

13.1 Luchtfilter (Fig. 8)

OPGELET! De motor MOET draaien met een luchtfilter aanwezig of er kan schade aan de zuiger en/of cilinder optreden. Dergelijke schade valt NIET onder de garantie. Luchtfilteronderhoud is zeer belangrijk. Wanneer er vuil in de motor komt doordat het luchtfilter slecht geplaatst of onderhouden is of doordat er een ontoereikend filter gebruikt wordt, kan de motor beschadigd raken of sneller verslijten. Hou het filterelement ALTIJD proper.

• Duw de vergrendellipjes aan de bovenkant van de luchtfilterbehuizing in en open het luchtfilterdeksel.

• Verwijder het luchtfilter (Fig. 8).

• Reinig het luchtfilter met een straal perslucht totdat alle vuil en afval verwijderd is. NOTA: Laat vuil of afval NIET in de carburator komen omdat dit tot snelle slijtage van de motor kan leiden.

• Plaats het luchtfilter terug en sluit het luchtfilterdeksel.

• Verwijder voorzichtig de bougiekap.

• Verwijder de bougie door ze met de meegeleverde bougiesleutel in tegenwijzerzin te draaien.

• Controleer de bougie op zichtbare schade en op elektrode-erosie.

• Indien beschadigd, MOET u de bougie vervangen.

• Verwijder koolstofafzettingen van de bougie m.b.v. een zachte draadborstel.

• De vonkopening moet 0,6 – 0,8 mm bedragen. Controleer de opening met een voelermaatje en stel volgens noodzaak bij door de zij-elektrode te verbuigen tot de correcte opening bereikt wordt (Fig. 9).

• Plaats de gereinigde en afgestelde bougie met de hand terug om schroefdraadschade te voorkomen.

• Zodra de bougie handvast zit, span ze dan harder aan zoals nodig, maar vermijd overmatig aanspannen.

• Breng de bougiekap en het onderhoudskapje van de bougie opnieuw aan.

• Open de snijdraadspoel door de twee ontgrendelknoppen aan de zijkant in te drukken en verwijder de wikkelkern (Fig. 10-11).

• Verdeel de snijdraad in 2 gelijke helften.

• Monteer hem in de wikkelkern en start met het wikkelen van de snijdraad in de twee gescheiden spoelhelften (Fig. 11). Volg de aangeduide wikkelrichting.

• Maak de twee uiteinden aan de opening (15 cm) vast om de snijdraad strak opgewikkeld te houden (Fig. 12).

• Geleid de 2 uiteinden doorheen de opening van de spoelbehuizing en breng het spoeldeksel opnieuw aan (Fig. 13).POWXG50200 NL Copyright © 2021 VARO P a g i n a | 13 www.varo.com

OPGELET! Gebruik ALTIJD semi-synthetische 4-taktmotorolie SAE 10W30 en zuivere, ongelode benzine. Meng de benzine NIET met de olie. U MOET vóór elk gebruik het oliepeil controleren.

• Om motorolie toe te voegen, verwijdert u het hulpstuk van het motorgedeelte en plaatst u de machine op een vlak en effen oppervlak.

• Draai de olievuldop los.

• Giet langzaam 60 ml semi-synthetische 4-taktmotorolie SAE 10W30 in het carter totdat de olie de bovenkant van de olievulopening bereikt. Overvul NIET. Het overvullen van het carter kan overdreven rook, olieverlies en motorschade veroorzaken (Fig. 14).

• Wanneer u toch te veel bijvult, verwijder de overtollige olie dan door ze in een geschikt opvangvat te gieten.

• Plaats de olievuldop terug en draai hem stevig vast.

• Overvul de benzinetank niet voor het transport.

• Wanneer het gereedschap gebruikt werd, laat het dan minimaal 15 minuten afkoelen voordat u het in het transportvoertuig laadt.

• Om het morsen van benzine te voorkomen, moet het gereedschap recht in zijn normale werkstand worden vastgezet.

• Wanneer u het gereedschap over ruw terrein verplaatst, verwijder dan eerst alle benzine uit de benzinetank.

• Zorg dat het gereedschap tijdens het transport NIET valt NOCH slagkrachten te verwerken krijgt.

• Plaats GEEN zware voorwerpen boven op het gereedschap.

• Indien u het gereedschap voor langer dan 30 dagen opbergt, moet u volgende handelingen uitvoeren:

• - Laat alle benzine uit de benzinetank in een geschikt opvangvat lopen.

• - Verwijder het onderhoudsdeksel om tot bij de carburator te kunnen komen.

• - Zet de ontstekingsschakelaar in de “ON”-stand en zet de aflaatschroef van de carburator los om de benzine uit de carburator in een geschikt opvangvat te kunnen laten lopen.

• - Verwijder de bougiekap en trek drie tot vier keer aan de starthandgreep om alle benzine uit de benzineleidingen te verwijderen.

• - Zet de ontstekingsschakelaar in de “OFF”-stand en zet de aflaatschroef van de carburator opnieuw vast.

• - Vervang de motorolie volgens hoofdstuk 12.4.

• - Verwijder de bougie en giet een eetlepel verse motorolie in de cilinder.

• - Trek drie tot vier keer aan de starthandgreep om de olie gelijkmatig over de wanden van de cilinder te verspreiden, breng daarna de bougie opnieuw aan.

• - Bewaar het gereedschap op een droge plek, uit de buurt van ontstekingsbronnen.

• - Plaats geen voorwerpen boven op de grastrimmer.

• Plaats geen voorwerpen op de bovenkant van de bosmaaier.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 14 www.varo.com 14 TECHNISCHE GEGEVENS model POWXG50200 Cilinderinhoud 31 cc Motorvermogen 0.8kW Aangrijpsnelheid koppeling 4500 min

15 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 84 dB(A) GeluidsvermogenniveauLwA 113 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling) 10.5m/s² K = 1,5 m/s²POWXG50200 NL Copyright © 2021 VARO P a g i n a | 15 www.varo.com 16 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 17 MILIEU Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.POWXG50200 NL Copyright © 2021 VARO P a g i n a | 16 www.varo.com 18 CONFORMITEITSVERKLARING VARO – VIC. VAN ROMPUY N.V.. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Bosmaaier 31 cc Handelsmerk: POWERplus Model: POWXG50200 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 104dB(A) Guaranteed 113dB(A) Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):
