MANUAL DE UTILIZARE PE500 SP Pattfield

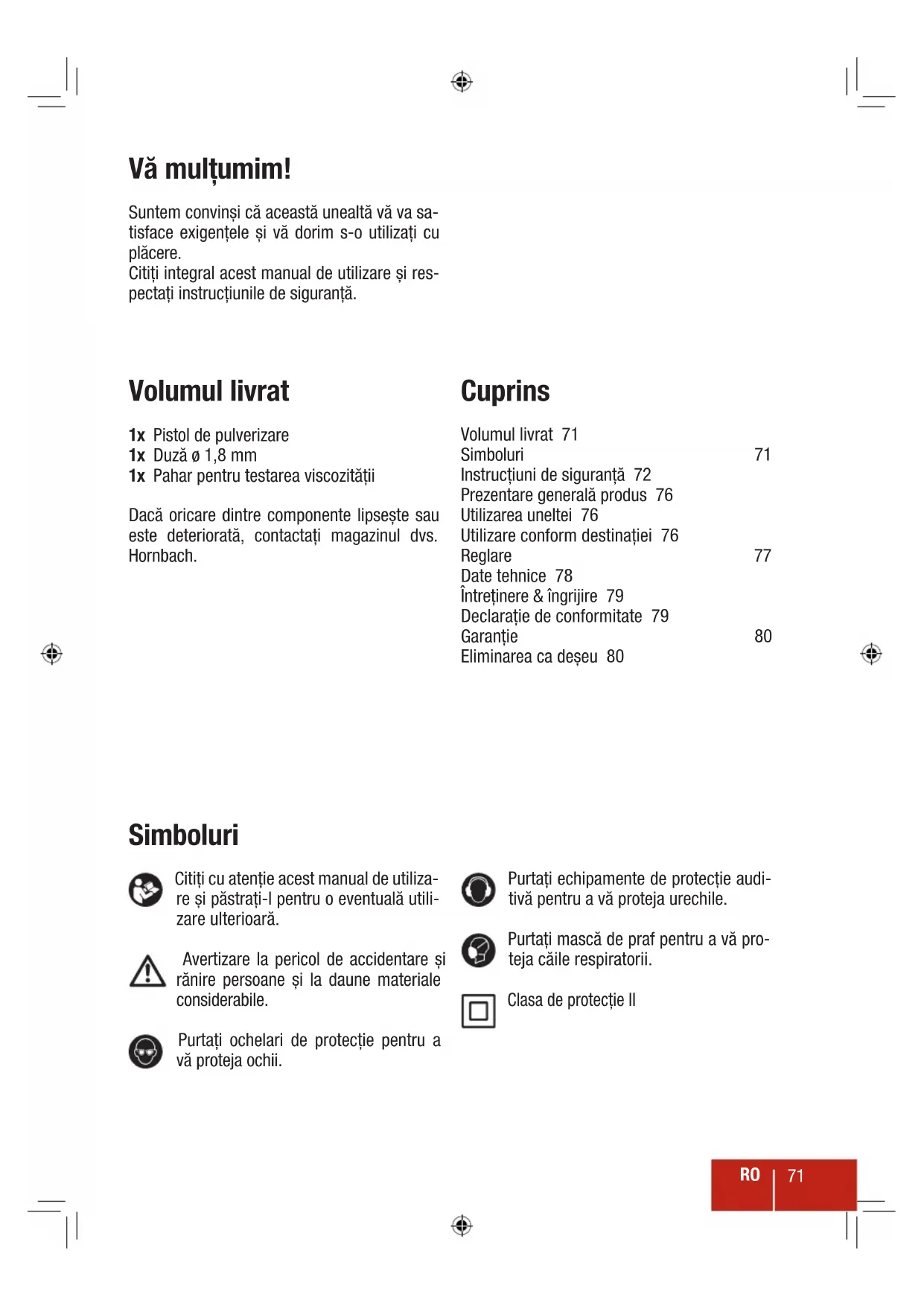

Suntem convini ca aceastunealtva va satisface exigentele si va dorim s-outilizati cu placere.

Citi integral acest manual deutilizare si respectati instruunctiunile de siguranta.

Volumul livrat

1x Pistol de pulverizare
1x Duza 0 1,8 mm
1x Pahar pentru testarea viscozitatii

Daca oricare dentre componente lipseste sau este deteriorata, contacta magazineul dvs. Hornbach.

Cuprins

Volumul livrat 71

Simboluri 71

Instruetiuni de siguranta 72

Prezentare generalä produs 76

Utilizarea uneltei 76

Utilizare conform destinatiei 76

Reglare 77

Date tehnice 78

Intretinere & ingrijire 79

Declaratie de conformitate 79

Garantie 80

Citi ci atentie acest manual deutiliza- re si pstra-i pentru o eventuala utilisezare ulterioara.

Purtati echipamente de protectie auditiva pentru a va proteja urechile.

Puratai masca de praf pentru a va proteja caile respiratori.

AVERTIZARE Citiţi toate avertizările de sigurantași toate instruţiunile.

Ignorarea averitzárilor si nerespectarea in- structiunilor poate avea ca consecinta electrocutare, incendiu si/sau vatakari corporale grave.

Păstrați toate avertizărileși instrucțiunile pentru o eventuală'utilizare ulterioară.

Notiunea de „sculă electrică" din averizări se referă la scula electrică alimentata de la re-tea (cu cablu) sau la scula electrică cu baterie (fãră cablu).

1 SECURITATEA LA LOCUL DE MUNCA

a) Păstrați curătenia la locul de muncași asigurți iluminarea adecvata. Zoneledezordonateși intunecate predispun la accidente.
b) Nu utiliziati sculele electrice in atmossfere explozive, cum ar fi de exemplu in prezena unor lichide, gaze inflamabile sau a unui praf inflamabil. Sculele electri- ce dau nastere la scantei, care pot aprinde praful sau vaporii.
c) In timpul operarii sculelor electrici tini la distanct copii si spectatori. Distragerea atentiei poate atrage dupa sine pierderea controlului.

2 SECURITATEA ELECTRICA

a) Fisa sculei electrice trebuie sa se potri-veasca cu priza. Este interzisă modificaea de orice fel a fisei. Nu folosiți fise adaptoare de nici un fel cu sculele electrice cu impamantare (puse la masă). Fisele nemodificateși prizele potrivite reduc riscul electrocutarii.
b) Eviti contactul corpului cu suprafetele impamntate sau legate la masa, cum ar fi tevile, radiatoarele, cuptoare si frigidere. Punerea la pamlant sau la masa a corpului creste pericolul de electrocutare.

c) Nu expuneti sculele electrice la ploi sau umezeala. Patrunderea apei in scula creste pericolul de electrocutare.
d) Nu folosi ci cablul in mod abuziv. Nu folosi ci cablul pentru cararea, tragerea sau pentru scoaterea din priză a sculei electrice. Feriti cablul de caldură, ulei, muchii ascutite sau elemente aflate in miscare. Cablul deteriorat sau răsucit crește pericolul de electrocutare.
e) Daca doriti sā folosi scula electrica in aer liber, folosi un prelimungitor destinatutilizarii in aer liber.Folosirea unui cabludestinatutilizarii in aer liber reduce risculelectrocutarii.
f) Daca este inevitabile utilizes area sculei electrice in prezena aburilor, folositi o alimentare protejata cu un disjunctor diferential (RCD). Utilizarea disjunctorului diferential reduce riscul electrocutarii.

3 SECURITATEA PERSONALÄ

a) Fiti precaut, uitaşi va la ceea ce faceti si actionati rational si logic cand folosi scula electrica. Nu folosi sculele elec trice dacă sunteti obosit pau dacă sunteti sub influenta drogurilor, alcoholui Sau medicamentelor. O singura clipă de neatentie in timpul utilizarii sculei electrice poate avea ca consecinta vătamari corpora-le grave.
b) Folosiţi echipamente de protectie personală. Puratați intotdeauna ochelari de protectie. Echipamentele de protectie cum ar fi mastile de protectie impotrivna prafului, pantofi de siguranta antiderapante, CASTILE de protectie sau echipamentele de protectie auditiva folosite cand sunt necessare contribue la reducerea vătamărilor corporale.
c) Preveniti pornirea involuntara. Intrerupatorul sculei electrice trebuie sa fie in poziţia oprit inainte de a baga in przyza Sau inainte de a introduce pachetul de baterie Sau inainte de cararea sculei. Cararea sculei electrice avand degetul pe butonul intrerupator Sau alimentarea sculei electrice cu butonul de pornire actionat predispune la'accidente.
d) Inainte de a porni scula electrică, inde-

parti cheile sau uneltele de reglare. O sculsaou cheie ramasapelementele rotative ale sculei electrice poate cauza va-tamari corporale.

e) Nu va intindei in mod excesiv. Păstrați poziție stabilăși păstrați-va echilibrul in orice moment. Acest lucru permite un control mai bun al sculei electrice in situatai neasteptate.
f) Imbracati-va in mod adecvat. Nu puratai haine largi pau bijuterii. Tinei-va paurul, hainele si manusile departe de piesele aflate in miscare. Hainele largi, bijuteriile Sau paurul lung poate fi prins de piesele aflate in miscare.
g) Daca aparatul este prevazut cu o facilitate pentru extragerea si colectarea prafului, asigurati connectarea si folosiirea corespunzatoarea a acesteia. Utilizaerea colectarii de praf poate reduce riscurile legate de praf.

4 UTILIZAREA Şİ NGRIJIREA SCULEI ELECTRICE

a) Nu forata sculele electrice. Folosi scula electrica potrivita pentru aplicata dvs. Cu scula electrica potrivita aplicata respectiva poate fi efectuata mai bine si mai sigur la parametri pentru care a fost projec-tata.
b) Nu utiliziţi scula electrică, dacă aceastanu poate fi oprităși pornită cu butonul intrerupător. Sculele electrice care nu potfi controlate prin intrerupător sunt periculoase si trebuie reparate.
c) Inainte de a efectua reglaje, de a inlocui accesoriile sau a deposita scula, scoatei fiqa din priză si/sau pachetul de baterii din aceasta. Aceste masuri de securitate preventive reduc riscul pornirii occidentale a sculei.
d) Păstrați sculele electrice nefolosite in mod neaccesibil copiilor tau personelor care nu sunt familiarizate cu sculele electrice sau nu cunosc aceste instrukturi de utilizes ale sculelor electricle. Sculele electrice sunt periculoase in mainile unui utilizator neinstruit.

e) Intretini sculele electrice. Verificati scula la urmatoarele: alinierea necorespunzatoare sau blocarea pieseler mobile, ruperea pieseler sau orice alte condiiti ce pot afecta functiOnarea sculei electrice. Daca scula este deteriorata, aceasta trebuie reparata inainte de folosire. In multe cazuri accidentele sunt cauzate de sculele electrice neintretinite corespunzator.
f) Sculele de taiere se vor mentine ascuti te si curate. Sculele de taiere intretinute in mod regulamenter, cu taisul ascutit nu sunt susceptibili la blocare si sunt mai uor de controlat.
g) Utilizati scula electrica, accesoriile acesteia si biturile conform instruciunilor prezente, tinand cont de condiile del lucru si de sarcina de efectuat. Utilizarea sculelor electrice pentru operatii diferite de cele pentru care au fost prevazute poate conducie la situati periculoase.

5 SERVICE

a) Servisarea sculei electrice trebuie efectuata de o persona calificata, folosind numai piese de schimb identice. Acest lucru va asigura mentinerea seguritatei sculei electrice.

INSTRUCTION DE SIGURANTA SUPLIMENTARE PENTRU RISCURILE REZULTATE DIN VIBRATICI

a) Valoarea de vibratie declarata este valabilà pentru/utilizarea principală a unel-tei, darutilizarile diferite de aceasta sau intretinerea necorespunzátoare a uneltei pot avea ca rezultat alte valori de vibrati. Acestea pot creste semnicatifiv nivelul de vibratie pe perioada totală de lucru.
b) Se potlua māsuri suplimentare de siguranta in vederea protejárii utilizatorului de efectele vibratiei. Intretineti unealta si accesoriile acosteia, mentineti-va mainile calde si organiziats-va corespunzátor programul si perioadele de lucru.

AVERTIZÄRIDE SIGURANTA SPECIFICE UTILAJULUI PENTRU PISTOALE DE PULVERIZARE

a) Purtati protectie auditiva in timpul utilizarii pistolului de pulverizare. Expunerea la zgomot poate duce la pierderea auzului.
b) Pulverizati numai materiale de acoperire (vopsele, firnis, lacuri, etc.) cu temperatura de aprindere de minim 55^ , fara avertizari supplementare. Clasa de risc A II si A III (clasificarea germana a materialelor de acoperire, vezi recipientul materialului).
c) Asiguratí-va ca pistolul de pulverizare sá nu fie folosit in locuri de munca care intra sub incidenta reglementárilor de protectie impotrivaexploziilor.
d) In timpul pulverizarii tinei la distană de sursele de aprindere cum ar fi flâcările beschise, tigările aprinse, tigări si pipe, scântei, fire incandescente si suprafete fierbinti.
e) Nu pulverizati pe materiale ale câror pot- tential de risc nu este cunoscut.
f) Inainte de a efectua intrejinerea sau curatarea pistolului de pulverizare, verificati dacă aceasta este scos din priză.
g) Nu fososiţ pistolul de pulverizare pentru pulverizarea materialelor inflamabile.
h) Nu curatai pistolul cu solventi inflamabili (cu temperatura de aprindere sub 55^ ).

i) Tiniţi cont de pericolele ce pot proveni din materialul pulverizat. Respectati informațile si specificătiile materialelor folosite.
j) In timpul pulverizarii purati masca de protectie si protectie pentru ochi.
k) Nu ndreptaţi niciodata pistolul de pulverizarea spre dumneavoastră, spre alte persone sau spre animale.
1) Verificazioni ca sa nu fie absorbiti vapori de diluanti in pistolul de pulverizare.
m) Asigurati o ventilatie corespunzatoare cand lucrati in interior.
n) In cazul in care lucrati in aer liber, fiti atenti la vant, deoarece aceasta poate purta materialul de acoperire la distan- te mai mari si poate provoca daune.
o) Nu lasati copii sa manipuleze pistolul de pulverizare.
p) Nu desfacci niciodata pistolul de pulverizare pentru a efectua reparati la sistemul electric al acestuia.
q) Nu depuneti pistolul de pulverizare.

Materiale de acoperire

Materiale utilizabile: vopsele pe bază de apăși solventi, materiale de finisare, grund, vop-sele cu 2 componenti, subiste de finisare transparente, subiste de finisare pentru autovehicule, izolator impotriva ruginiiși conservanti de izolare pentru lemn.

Materiale neutilizabile: Vopsele pentru pe reti (vopsele pe bază de emulsie), vopsele alcaline Şi acide, materiale cu temperatura de aprindere sub 55^ C.

Pentruutilizarea cu pistolul de pulverizare in general vopsele trebuie diluate.Pentru solu tii pulverizabile vei gasi in indrumar in tabelul de viscozitate urmator (viscozitate = constencta vopselei).Puteti atinge diluarea corecta prin utilizarea paharului de testare a viscozitatii.

Măsurarea viscozitatei

Scufundati paharul de testare a viscozitatei complet in materialul de pulverizat. Ridicatu paharul de testare si masurati (in secunde) tampul necesar pentru golirea paharului. Comparati valoarea masurata de golire cu valorile tabelului de viscozitate.

Tabel de viscozitate

Firnis / ground solubil in diluant 20-35 sec
Firnis / ground solubil in apa 20-50 sec
Vopsea pulverizabila pentru autovehicule 18-22 sec
Conservanti pentru lemn nediluat
Dezinfectant nediluat
Produse fitosanitare nediluat
Lacuri nediluat
Striper nediluat
Uleuri nediluat
Lazururi nediluat
Bait nediluat

Enamel cu efect de ciocan 25-35 sec Vopsele de aluminiu

20-30 sec

Prezentare generală produs

Utilizarea sculei

1 Piulita de imbinare
2 Cap de pulverizare
3 Duza 0 2,6 mm
4 Parte frontala
5 Tragaci
6 Rezervor
7 Cablu electric
8 Reglarea cantitati de material
9 Parte posterioara
10 Capac filtru de aer
11 Buton de deblocare
12 Deblocarecapacfiltruderae

Utilizare conform destinatiei

Unealta este destinata pulverizarii vopselelor, firnisului si lazururilor. Scula nu este potrivita pentru utilizes commercia.

Orice altautilizare sau modificare a sculei se considera fiutilizare necorespunzatoare si poate conducie la pericoleconsiderabile.

1. Curata suprafata care trebuie acoperita prin pulverizare si feriti-l de graf.
2. Montati duza dorita in capul de pulverizare si insurubati-o in pistolul de pulverizare cu ajutorul piulitei de imbinare.
3. Insurubati rezervorul umplat 6 ferm in pistolul de pulverizare.
4. Reglati modul de pulverizare si cantita-tea de material (vezi paginile urmatoare). Testati setarile pe un carton sau pe ceva similar.
5. Acoperiti suprafetele sau piesele ce nu trebuie acoperite prin pulverizare.
6. Tineti pistolul de pulverizare uniform la o distanţa de 10-30 cm fata de obiectul de pulverizat.
7. Apasati tragaciul 5 si miscați pistolul de pulverizare uniform in forma de cruce saus sus-jos, in functie de modelul pulverizat dorit.
8. Incepeti pulverizarea in afara zonei tinta. Evita i intreruperea pulverizarii in zona tinta.
9. Curata capul de pulverizare 2 ori de cate ori este infundat cu materialul de acoperire.

Precautie! Nu ndreptati niciodata pistolul de pulverizarea spre dum

neavoastr Sau spre alte persone Sau spre animale.

INAINTE DE UTILIZARE

1 Deşurubati rezervorul 6, asezati pe o coală de harti turnati materialul de acoperire preparat in el.

2 Aliniati tubul de alimentare:

1. Pentru obiecte deasupra capului
2. Pentru obiecte joase

1

REGLAREA MODULUI DE PULVERIZARE

Desunubati usoi piulita de imbinare 1 si rotiti capul de pulverizare 2 pentru a selecta modul de pulverizare prin alinierea la marcaje.

1 jevetical gross
2 jebicipular
3 jertional gros

Precautie! Nu apasaţi niciodata aparatoarea tragaciului in timpul recapului de pulverizare. Pericol de acare!

REGLAREA CANTITÄTII DE MATERIAL

1

Rotiti butonul de regiar adebitului de material 8 pe tragaciul 5 in sus pentru o cantitate mai mare de material.

2

Rotiti butonul de reglare adebitului de material 8 pe tragaciul 5 in jos pentru o cantitate mai redusa de material.

TEHNICI DE PULVERIZARE

1

Tineti pistolul de pulverizare uniform si stabil la o distanţă de 10-30 cm de obiectul de pulverizat.

2

Miscarile bruste vor cauzo ceata de pulverizare puternica si o calitate neu-niforma a suprafetei

CURATARE

1

Pistolul de pulverizare poate fidezasamblat pentru curatare. Apasati butonul de deblocare 11 si impingeti afara elementul frontal 4.

2

Inlocuii filtrul de aer de fiecare data cand acesta este murdar.

Precautie! Aveti grijä ca hainte de

demontare s icuratare unealta sa fie

scoasa din priza.

Precautie! Nu folosi niciodata pis

tolul de pulverizare fara filtru!

1

Umpleti rezervorul 6 cu apa sau diluant (cu temperatura de aprindere mai mare decat 55^ C). Asamblati pistolul de pulverizare si pulverizati continutul intro-carpa sau rezervor pana cand lichidul pulverizare este curat.

2

Desurubati piulita de imbinare 1, demonatati capul de pulverizare 2, impingeti afara duza 3 si curatai-l cu diluant sau apa.

Precautie! Nu scufundati niciodata partea

din spate a pistolul de pulverizare in lichide.

Acestea se vor curata numai cu o capa umeda.

Date tehnice

Tensiunea nominală 220-240 V / ~50 Hz

Puterea nominală 500 W

Viscozitate maxima 100 DIN-s

Capacitate reservoir 800 ml

Debit Márime duza Debit

01,8mm 330 ml/min

2,6 mm 900 ml/min

Nu se pulverizează material de aco-perire	Duza / tubul de alimentare infundat Debitul de material este reglat la o valoare prea scazută (-) Tubul de alimentare desprins Lipsă presiune în rezervor	Curățați Rotițin sus (+) Introduceți Strângeti rezer-vorul
Materialul de acoperire picură din duza	Duza este slăbită Duza sau locașul duzei s-a uzat Materialul de acoperire se depune pe capac, duzașau ac	Strângeti Inlocuiți Curățați
Atomizare prea grosolană	Viscozitatea materialului este prea ridicata Debitul de material este reglat la o valoare prea ridicata (+) Duză contaminata Filtru de aer murdar Presiune prea scazută în rezervor	Material subțire Rotițin jos (-) Curățați Inlocuiți Strângeti rezer-vorul
Jetul de pulveriza-re pulsează	Rezervorul este gol Filtrul de aer este murdar	Reumpleți Inlocuiți

Zgomot & vibratie

Valorile specifie in aceste instructiuni sunt masurate in concordanta cu o procedura standardizata de masurate descrisa in EN 60745 si se pot utilize pentru compararea uneltelor. Acestea pot fi utilize intr-o evaluare preliminara a expunerii.

Avertizare! Emisia de vibratie in timpul utilizarii effective poate diferi de valoarea totala declarata depinzand deutilizarea uneltei.

Intretnere & ingrijire

Precautie! Aveti grijca unealta safi opritasa decuplata.

• Curata capul de pulverizare, tubul de alimentare si rezervorul dupa fiecare utiliser si mai ales dac:

• nu se pulverizeaz material

• materialul picura
  -atomizareeste preagrosolan

• Intotdeauna mentineti scula curata, uscata si fara urme de ulei Sau grasime.
• Puratai ochelari de protectie in timpul curatii.
• In vederea sigurantei si calitatei muncii intotdeauna mentineti curate masina si fantele de aerisure.
• Verificazioni regulat dacà a intrat praf sau alte obiecte straine prin grilajul de langià motor sau in jurul butonului on/off. Pentru indepartarea resturilor eventual acumulate folositi o perie moale.
• Daca este nevoie de curatarea corpului sculei atunci stergeti-l cu o cappa moale umeda. Se poate folosi un detergent bland dar nu si alcohol, petrol sau alti agenti de curatare.
• Niciodata nu folositi agenti alcalini pentru curătarea pieselor din plastic.
  -Curatati si ungeti etansarile la intervale regulate.
• Verificati periodico poziţia corectă a tuturor pieseler. Acestea se pot slabi cu timpul din cauza vibrantiilor.

Precautie! Daca cabul de alimentare estedeteriorat acesta trebuie

Inlocuit de catre producator sau agentul service al acestuia sau persone calificate in mod asemanator in vederea evitarii pericolelor.

Declaratie de conformitate

Declaram că produsul descrişin Dat tehnice:

ERGO TOOLS

HVLP Pistol de pulverizare 500 W

fabricat pentru:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

este conform cu urmatoarele directive:

Directiva masini 2006/42/EC

Directiva EMC (compatilitate electro

magnetica) 2004/108/EC

si este in conformitate cu urmatoarele standarde armonizate aplicabile:

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

iA. udms fack

Andreas Back

Sef asigurare calitate &

Persoana autorizata pentru elaborarea fisiei tehnice

1. Aceste situati implică garantii supplementareși sunt gratuite. Normele de garantie asigurate de lege rămân nemodificate.
2. Garantia este limitata la defectele de fabricatie si defectele de material respectiv la eliminarea acestor defecte sau alternativ la inlocuirea produsului. Deoarece produse noastre nu sunt destinate unei utilizari professionale, consideram ca contractul de garantie i si pierde valabilitatea dac a se folosesc in alte condiiti. Nu sunt acoperite de garantie urmatoarele: daune de transport, daune rezultate din nerespectarea manualului de instalare Sau Utilizare (cum ar fi connectarea la o tensiune necorespunzatoare sau o legare gresit), instalare necorespunzatoare,utilizare abuziva sau incorecta (cum ar fi de ex. suprasolicitarea produsului sau utilizingarea unor scule sau accesorii neomologate), nerespectarea prederilor de intretinere si siguranta, patrunderea unor obiecte straine (cum ar fi nisipul, piete sau praf),forcaplicate gresit sau evenimente cauzate de utilizesator (cum ar daunele rezultate din cadere) plus o uzura normala acceptata (cum ar fi baterile, panzele etc.). Garantia isi pierde valilitatea in cazul unor interventi neautorize.
3. Perioada de garantie este de tres anni si incepe cu data achizitionarii produsului. Revendicarile de garantie pot fi formulate in doua saptamani de la descoperirea defectului. Revendicarile de garantie care sosesc mai tarrziu sunt excluse.Perioada de garantie nu se va extinde in urma reparatiilor sau a inlocuirii,si nici nu va incepe o noua perioada de garantie pentru produs pau eventualele piese de schimb.
4. Pentru a aplica revendicarile de garantie contactati magazinul dvs. Hornbach si pre

zentati factura in original sao o alta dovada de cumparare datata. Prin urmare păstrati cu grijă factura dvs. Explicați motivul revendicarii CAT mai bine posibil. Dacă defectul este acoperit de garantția noastră atunci veți primi produsul reparat sau un produs nou.

Dispunere ca deseu

Simbolul pubelei cu roti barata cu doua linii in X indicafaptul ca echipamentele electrice si electronice de aruncat trebuie colectate separat.

Aceste echipamente pot contine substante periculose si care prezinta risc. Aceste unelte trebuie returnate la punctul de colectare prevazut pentru reciclarea echipamentelor elec trice si electronice de aruncat si nu pot fi dispuse ca deseu urban nesortat. Procedand astfel contribuii la păstrarea resurselor si protejarea mediului inconjurator. Pentru mai multe informati li luati legăture cu autoritateile locale.

Nu lasati copii sa se joace cu pungile de plasti ci ambalaj din cauza unor posible accidente sau pericol de sufocare. Tineti aceste materiale la loc sigur sau dispuneti-le respectand mediul ambient.
