MANUALE UTENTE PE500 SP Pattfield

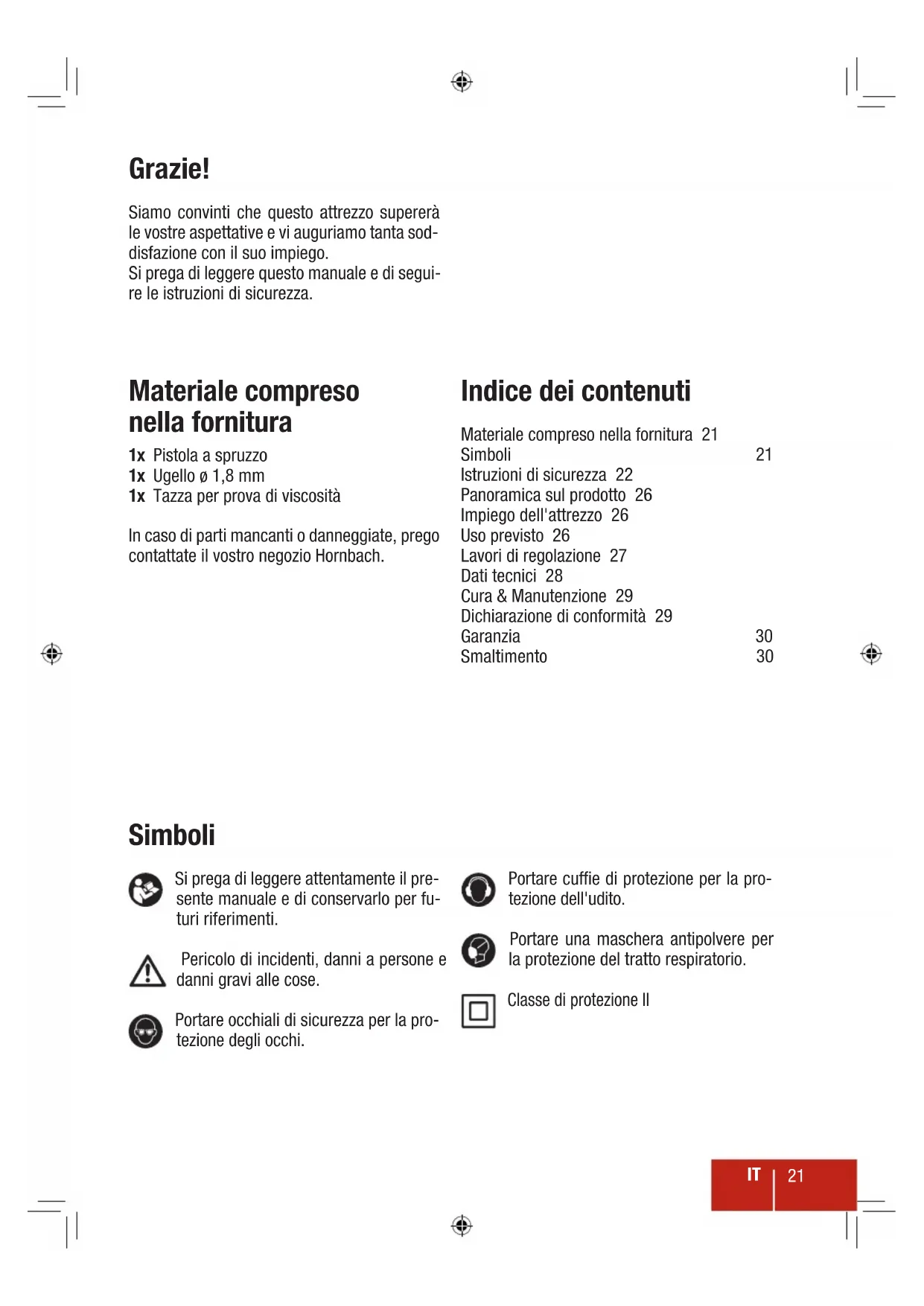

Siamo convinti che questo attrezzo superere le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego. Si prega di leggere quello manuale e di seguire le istruzioni di sicurezza.

Materiale compreso nella fornitura

1x Pistola a spruzzo
1x Ugello 0 1,8 mm
1x Tazza per prova di viscosità

In caso di parti mancanti o danneggiate, prego contattate il vostro negazio Hornbach.

Indice dei contenuti

Materiale compreso nella fornitura 21 Simboli 21

Istruzioni di sicurezza 22

Panorama sul prodotto 26

Impiego dell'attrezzo 26

Uso previsto 26

Lavori di regolazione 27

Dati tecnici 28

Cura & Manutenzione 29

Dichiarazione di conformità 29

Garanzia 30

Smaltimento 30

Simboli

Si prega di leggere attendamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persona e uomini gravi alle cose.

Portare occhiali di sicurezza per la protezione degli occhi.

Portare cuffie di protezione per la protezione dell'udito.

Portare una maschera antipolverere per la protezione del fatto respiratorio.

Classe di protezione II

Istruzioni di sicurezza

AVVISI DI SICUREZZA GENERALI PER ATREZZI ELETTRICI

AVVERTENZA: leggere tutti gli avvis di sicurezza e tutte le istruzioni. In

caso di non osservanza degli avvisi e delle istruzioni vi è il rischio di scosse elettriche, incendio e/o lesioni gravi.

Conservare in un luogo sicuro tutti gli avvisi e le istruzioni per future consultagioni.

Il termine "attezzo elettrico" che ricorre nelle avventenze si riferisce a dispositivi elettrici alimentati a corrente (con cavo di alimentazione) oppure alimentati a batteria (senza cavo di alimentazione).

1 AREA DI LAVORO E SICUREZZA

a) Tenere l'area di lavoro pulita e ben illuminata. In aree disordinate o buie vi è un maggior rischio in tema di incidenti.
b) Non utilizzare attrezzi elettrici in ambienti con rischio esplosione, ossia con la presenza di liquidi, gas o particelle infiammabili. Gli attrezzi elettrici creano delle scintille che possono causare una deflagrazione di particelle infiammabili.
c) Tenere bambini e osservatori a debita distanza durante l'utilizzo dell'attrezzo elettrico. Delle restrazioni sono farvi perdere il controllo sull'attrezzo.

2 SICUREZZA ELETTRICA

a) La spina dell'attrezzo elettrico deve essere insertita in una presa idonea. Non apportare in nessun modo delle modifiche alla spina. Non utilizzato degli adattatori con attrezzi elettrici a massa. Pre-se non manipolate e prese idonee riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici a massa, del tipo tubi, radiatori, frigoriferi e simili. Vi è un rischio maggiore di scosse elettriche se il vosto corpo risulta a massa.
c) Non esporre l'attrezzo elettrico a pioggia oppure umidità. Infiltrazioni d'acqua

aumentano il rischio di scosse elettriche.

d) Non utilizzato in modo non idoneo il cavo di alimentazione. Non trasportare, trascinarere o staccare la spina dell'attrezzo elettrico, servendosi del cavo di alimentazione. Tenere la corda lontano da fonte di calore,olio,spigoli o componenti mobili. Cavi danneggiati o attorcigliati incremmentano il rischio di scosse elettriche.
e) Se impiegate l'attrezzo elettrico all'aperto,utilizzate una prolonga idonea per l'impiego in ambienti esterni.L'utilizzo di prolunge idonee per I'uso all'aperto riduce il rischio di scosse elettriche.
f) Se è inevitable azionare l'attrezzo elettrico in un ambiente umido, ricorrere ad una alimentazione protetta da un dispositivo per corrente residua (RCD). L'utilizzo di un dispositivo RCD riduce il rischio di scosse elettriche.

3 SICUREZZA PERSONALE

a) Stare sempre all'erta, seguire sempre con lo sguardo tutti i movimenti e ricorrere al buon senso quando si utilizes un attrezzo elettrico. Non utilizzato un attrezzo elettrico se si è stanchi o sostro influenza di sostanze stupefacenti, alcohol o medicamenti. Una piccola disattenzione durante l'impio di attrezzi elettrici cui lo comportare delle gravi lesioni.
b) Utilizzare gli accorgimenti per la sicurezza personale. Indossare sempre la protezione per gli occhi. Gli accorgimenti protettivi come mascherina, scarpe di sicurezza antiscivolo, copricapo duro oppure la protezione dell'udito riducono il rischio di lesioni fisiche.
c) Prevenire un azionamento non intenzionale. Accertarsi che l'interruttore si trovi nella posizione OFF prima di connettere il dispositivo alla rete elettrica e/o al gruppo batterie, prima di solleverlo o trasportarlo. Trasportare attrezzi elettrici con il dito sull'interruttore o attrezzi sotto carica con l'interruttore sulla posizione ON è causa frequente di incidenti.
d) Rimuovere la chiave di regolazione o alla fissa prima di accendere l'attrez

zo. Potrebbe essere causa di lesioni fisiche se una di queste chiavi dovesse rinanere incastrata in un elemento rotante dell'attezzo elettrico.

e) Non inclinarsi troppo in avanti o indietro. Mantenersi sempre in una posizione di stabile equilibrio. Questo permette di tenero essere controlo l'attrezzo, qualora dovessero verificarsi condizioni inaspettate.
f) Vestirsi in modo adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli, indumenti e guanti lontano da componenti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle componenti mobili.
g) Se l'attrezzo è provvisto di un'apertura per l'estrazione delle polveri, dotato di ricettacolo, assicurare che questi dispositivi siano connessi eutilizzati nel modo previsto. L'utilizzo di un sistema di raccolta polveri cui ridurre il pericolo dovuto alla polvere.

4 IMPIEGO E CURA DI UN ATTREZZO ELETTRICO

a) Non forzare l'attrezzo elettrico. Utilizzare l'attrezzo corretto per l'applicazione prevista. L'uso dell'attrezzo elettrico idoneo favorirà la riuscita, in condizioni di sicurezza, della mansione da svolgere.
b) Non utilizzare l'attrezzo in caso l'interruttore On/Off non funzioni. Ogni attrezzo che non risponde all'azionamento dell'interruttore risultta essere pericoloso e va riparato.
c) Rimuovere la spina alla rete elettrica e/o il gruppo batterie prima di esquire delle impostazioni, cancellare degli accessori o conservare attrezzi elettrici. Queste misure di sicurezza preventive riducono il rischio di un azionamento involontario dell'attrezzo elettrico.
d) Conservare attrezzi elettrici fuori alla portata dei bambini e non permettere a persona non in condizioni di utilizzare l'attrezzo elettrico o che ignorano le presenti istruzioni di eseguire dei lavori col presente l'attrezzo elettrico. Attrezzi elettrici risultano essere pericolosi in mano

a persona non istruite sul loro corretto impiego.

e) Manutenzione di attrezzi elettrici. Verificare la presenza di un allineamento errato o la tenuta di parti mobili, rottura di elementi o di altre circostanze che possono influire in modo sfavorevole sul funzionamento dell'attrezzo. Se l'attrezzo risulta danneggiato, ripararlo prima di un suo impiego. Molti incidenti sono dovuti ad attrezzi privi della dovuta manutenzione.
f) Tenere i dispositivi taglienti affilati e puliti. Dispositivi di taglio mantenuti nel modo dovuto con lame taglienti sono meno soggetti a incepparsi e sono manovrabili con maggiorfacilitya.
g) Utilizzare l'attrezzo elettrico, accessori e le punte ecc.attenendosi alla presenti istruzioni, tenendo in considerazione le condizioni di lavoro e la mansione da eseguire. Un impiego dell'attrezzo per mansioni per le quali non è stato ideato, cui essere causa di pericoli.

5 ASSISTENZA

a) Fare eseguire le riparazioni da personale qualificato, ricorrendo esclusivamente a peszi di ricambio identici. In tal maniera viene garantito un funzionamento in tutte sicurezza dell'attrezzo elettrico.

ISTRUZIONI DI SICUREZZA ADDIZIONALI CIRCA I RISCHI A CAUSA DI VIBRAZIONI

a) I dati di vibrazione dichiarati rappresentano le principali applicazioni dell'attezzo, ma diversi usi dello strumento oppure una scarsa manutenzione possono causare dati di vibrazione differenti. Ciò può augmentare notevolmente il livello di vibrazione per l'intero periodo di lavoro.
b) Si consiglia di prendere delle misure di sicurezza addizzionali per proteggere l'utente dagli effetti della vibrazione. Tenere l'attrezzo e i loro accessori in condizioni incepibili, mantenere calde le mani ed organizzato degli schemi e periodi di lavoro.

AVVERTENZE DI SICUREZZA SPECIFICHE PER PISTOLE A SPRUZZO

a) Durante l'utilizzo della pistola a spruzzo usare una protezione dell'udito. L'esposizione al rumore cui causare una perdita dell'udito.
b) Spruzzare solo materiali da rivestimento (colori, vernici, smalti, ecc.) con un punto d'infiammabilità di almeno 55^ C ezza ulteriori avvertimenti. Classi di pericolo A II e A III (classificazione tedesca del materiale da rivestimento, vedasi contentore del materiale).
c) Assicurarsi che la pistola a spruzzo non sua utilizzata in aree di lavoro interessate delle normative di sicurezza contro le esplosioni.
d) Tenere lontano da fonti di accensione quali fuochi aperti, sigarette, sigari o pipe accese, scintille, fili incandescenti e superfici roventi.
e) Non spruzzare del materiale il cui potenziale di rischio non è conosciuto.
f) Assicurarsi che la pistola a spruzzo sia scollegata prima di eseguire dei lavori di manutenzione o pulitura.
g) Nonutilizzare la pistola a spruzzo per spruzzare materiali inflammabili.
h) Non pulire la pistola con solventi inflammabili (punto di inflammabilità inferiore ai 55^ ).
i) Prestare attenuatione ai rischi che pos

sono derivare dai materiali spruzziati. Osservare le informazioni e specificazioni fornite con il materiale.

j) Indossare una maschera di protezione delle vie respiratoriè ed occhiali di protezione quando lavora con la pistola a spruzzo.
k) Non puntare mai la pistola a spruzzo.
verso se stessi, autre persona o animali.
1) Assicurarsi che eventuali vapori di solvente non vengano aspirati alla pistola a spruzzo.
m) Quando sionga all'interno, provvedere ad una sufficiente ventilazione.
n) Prestare attenzione al vento nel caso si lavori all'aperto perché esse potrebbe trasportare via il materiale da rivestimento e causare danni.
o) I bambini non devono maneggiare la pistola a spruzzo.
p) Non aprire mai la pistola a spruzzo da solo per eseguire dei lavori di riparazione alsystema elettrico.
q) Non appoggiare la pistola a spruzzo.

Materiali da rivestimento

Materiali adatti: Colori a base di acqua o sol-vente, finiture, fondi, colori a due componenti, finiture trasparenti, finiture per automobili, colori sigillanti e conservanti per legno.

Materiali inadatti: Colori per pareti (vernici ad emulsione), colori alcalini ed acidi. Materiali con un punto di infiammabilità inferiore ai 55^ C.

Di solito i colori vanno diluiti prima di spruzzarliattraverso la pistola a spruzzo. Le linee guida

per le diluizioni spruzzabili sono riportate nella seguente tabella di viscosità (viscosità = densità del colore). Il grado corretto di diluzione cui quod assere ottenuto servendosi della tazza per la prova di viscosità.

Misurazione della viscosità

Completamente immergere la tazza per la prova di viscosità nel materiale da spruzzare. Estrarre la tazza, capovolgerla e misurare il tempo (in secondi) fino a che la tazza è completamente vuota. Confrontare il "tempo di svuotamento" misurato con i valori della tabella di viscosità.

Tabella di viscità

Vernici / fondi solubili con diluente 20-35 sec

Vernici / fondi idrosolubili 20-50 sec

Colori a spruzzo per automobili 18-22 sec

Conservanti per legno non diluito

Disinfettanti non diluito

Fitofarmaci non diluito

Lucidi non diluito

Sverniciatori non diluito

Oli non diluito

Smalti non diluito

Mordenti non diluito

Smalto ad effetto martello 25-35 sec

Colori di alluminio

20-30 sec

Panorama sul prodotto

1 Dado per raccordi
2 Testa atomizzatrice
3 Ugello 0 2,6 mm
4 Parte anteriore
5 Grilletto
6 Serbatoio
7 Cavo di alimentazione
8 Regolazione del volume del materiale
9 Parte posteriori
10 Copertura del filtro dell'aria
11 Tasto di sblocco
12 Sbloccare la copertura del filtro dell'aria

Uso previsto

L'attrezzo è stato ideato per spruzzare colori, vernici e smalti. L'attrezzo non è ideato per usi commerciali.

Qualsiasi altri uso o modifica all'attrezzo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

Impiego dell'attezzo

1. Pulire la superficie da spruzzare e mantenerla libera da polveri.
2. Inserire l'ugello necessario nella testa atomizzatrice ed avvitare entrambi alla pistola a spruzzo servendosi del dato per raccordi.
3. Avvitre il serbatoio riempito 6 saldamente alla pistola a spruzzo.
4. Regolare l'impostazione di spruzzo e il volume del materiale (vedasi categoria seguente). Eseguire una prova di spruzzo su un pezzo di cartone o qualcosa di simile.
5. Coprire tutte le superfici o parti da non spruzzarci sopra.
6. Mantenere la pistola a spruzzo ad una distanza uniforme di 10-30 cm alla superficie da spruzzare.
7. Tirare il grilletto 5 e muovere la pistola a spruzzo uniformmente in modo incrociato oppure su e giù, a seconda del modello di spruzzo desiderato.
8. Iniziare a spruzzare al di fuori della superficie da lavorare. Evitare interruzioni all'interno della zona da spruzzare.
9. Pulire la testa atomizzatrice 2 qualora fosse intasata con materiale da rivestimento.

Attenzione! Non suntare mai la pi-stola a spruzzo verso se stessi,及其他 persono o animali.

1

QUANDO SI UTILIZZA IL DISPOSITIVO PER LA PRIMA VOLTA

Svitare il serbatoio 6, appoggiarlo su un foglio di carta e riempirlo con del materiale da rivestimento preparato.

2

Orientare il tubo di alimentazione:

1. Per oggetti collocati sopra la testa
2. Per oggetti collocati in basso

IMPOSTAZIONE DI SPRUZZO

1 Leggermente allentare il dato per raccordi 1 e ruota re la testa atomizzatrice 2 per selezionare l'impostazione di spruzzo allineando le marcature tra di loro.

1 spuzio largo verticale
2 spuzo circolare
3 spuzo largo orizzontale

Attenzione! Non spostare mai la protezione del grilletto quando si rea testa atomizzatrice. Pericolo di le

VOLUME DEL MATERIAL

1 Ruotare il regolatore del volume del materiale 8 sul grilletto 5 versus l'alto per un'aumentata fuoriuscita del materiale.

2 Ruotare il regolatore del volume del materiale 8 sul grilletto 5 versus l'alto per una ridotta fuoriuscita del materiale.

TECNICA DI SPRUZZO

1 Mantenere la pistola uniformamente e costamente ad una distanza di circa 10-30 cm dall'oggetto da spruzzare.

2 Movimento non uniformi causeranno una forte generatione di nebbia di spruzzo e risultano in una qualita inferiore della superficie.

PULIZIA

1 La pistola a spruzzo più essere smontata per scopi di pulitura. Premere il tasto di rialscio 11 ed estrarre la parte anteriore 4.

2 Cambiare il filtro dell'aria nel caso essere sua sporco.

tarloepulirlo.

Attenzione! Assicurarsi che l'attezzo sia scollegato prima di smon

pulirlo.

Attenzione! Non utilizzare mai la pistola a spruzzo senza ilhetto!

1 Riempire il serbatoio 6 con acqua o solvente (punto di infiammabilità superiore ai 55^ C). Assemblare la pistola e spruzzare il contento in un panno oppure un contentore fino a che vi fuoriesce del liquido trasparente.

2 Svitare il dato per raccordi 1, rimuovere la testa atomizzatrice 2, estrarre l'ugello 3 e pulire con solvento acqua.

Attenzione! Non immergere mai la parte posteriori della pistola a spruzzo quido. Pulirla solo con un panno umido.

Dati tecnici

Voltaggio nominale 220-240 V / 50Hz

Potenza nominale 500 W

Viscosita max. 100 DIN-s

Capienza del serbatoio 800 ml

Portata Grandezza ugello Portata

01,8mm 330 ml/min

2,6 mm 900 ml/min

Classe di protezione / II

Livello di pressione sonora (L_) 83 dB(A)/ Incertezza K = 3 dB(A)

Livello di potenza sonora (L_WA)94dB(A) / IncertezzaK = 3dB(A)

Emissione di vibrazioni max. < 2,5m / s

Eliminare guasti

Nessuna emissione di materiale da rivestimento	Ugello / tubo di alimentazione intasato	Pulire
	L'impostazione del volume del materiale è regolata a un livello troppo basso (-)	Aumentare (+)
	Tubo di alimentazione allentato	Inserire
	Nessuna pressione nel serbatoio	Serrare il serba-toio
Il materiale da rivestimento gocciola dall'ugello	Ugello allentato	Serrare
	Usura dell'ugello oppure della guarnizione dell'ugello	Cambiare
	Accumulo di materiale da rivestimento sulla testa atomizzatrice, sull'ugello oppure sull'ago	Pulire
Atomizzazione troppo grossolana	La viscità del materiale è troppo alta	Materiale fluido
	L'impostazione del volume del materiale è regolata a un livello troppo alto (+)	Ridurre (-)
	Ugello sporco	Pulire
	Filtro dell'aria severamente sporco	Modificare
	Pressione troppo Bassa nel serbatoio	Serrare il serba-toio
Il getto di spruzzo pulsa	Serbatoio vuoto	Riempire
	Filtro dell'aria sporco	Cambiare

Rumore & Vibrazione

I valori riportati in queste istruzioni sono stati misurati conformmente a una procedura di misurazione esplicata nella norma EN 60745 e più essere utilizzata per confrontare gli attrezzi.

Questa procedura può essere utilizzata per una valutazione preliminare di esposizione.

Avvertenza! L'emissione di vibrazioni durante l'utilizzo più diferire dal valore totale dichiarato a seconda dell'utilizzo dell'attrezzo.

Cura & Manutenzione

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

• Pulire la testa atomizzatrice, gli ugelli, il tubo di alimentazione e il serbatoio dopo agli uso in particolare se:

• non fuoriesce nessun materiale

• il materiale gocciola

• l'atomizzazione è troppo grossolana
• Tenere sempre l'attrezzo pulito, asciutto e privo di olio o grasso.
• Portare occhiali di sicurezza per proteggere gli occhi durante la pulizia.
• Per garantire un funzionamento corretto e sicuro, tenere sempre pulite le fissure di ventilazione dell'attrezzo.
• Controllare regolarmente per vedere se vi è una penetrazione di polvere o corpi estraneiattraverso le griglie vicino al motore e in-torno all'interruttore on / off. Utilizzare una spazzola morbida per rimuovere eventuali residui accumulati.
• Nel caso sia necessario pulire il corpo dell'attrezzo, pulirlo con un panno morbido e umido. A tale scopo è ammesso l'utilizzo di un detergente delicato, ma nessun prodotto contente alcohol, benzina o altri detergenti.
• Non usare mai sostanze caustiche per pulire le parti in plastica.
• Periodicamente pulire e lubrificare le guarnizioni.
• Periodicamente controllare che tutte le parti siano saldamente montati. Queste potrebbero allentarsi con il tempo a causa delle vibrazioni.

Attenzione! Se il cavo di alimentazione è danneggiato,esso va sosti

tuito da parte del produttore oppure da un technique dell'assistenza cliente o da persona con qualificazioni paragonabili per evitare di corrente dei rischi.

Dichiarazione di conformità

Si dichiara, che il prodotto descririto nella sezione Dati tecnici:

ERGO TOOLS

HVLP Pistol a spruzzo 500 W

fabbricato per:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

è conforme alle seguenti direttive:

Direttiva Macchine 2006/42/CE

Direttiva EMC 2004/108/CE

e in conformità alle seguenti norme armonizzate:

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

iA. udms fack

Andreas Back

Responsabile Assicurazione Qualità e

persona autorizzata a redigere la schedatecnica

Bornheim, li 28.07.2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

Garanzia

In caso di malfunzionamenti, che puntano sudifetti di materiale o di fabbricazione, si prega di contattare il vostro negozio Hornbach:

1. Queste condizioni sono prestazioni di garanzia addizzionali e sono gratuite. Le regole di garanzia conferite per legge rimarranno intatte.

2. La prestazione di garanzia è limitata a difetti materiali o di fabbricazione e alla loro eliminazione oppure alla sostituzione del prodotto. Poiché i nostri prodotti non sono costrui per l'uso professionale, consideriamo invalido il contratto di garanzia nel caso il prodotto venga usato in tali circostanze. Sono esclude le richieste di garanzia per danni dovuti al trasporto, danni provenienti alla mancata osservanza delle istruzioni di installatione o per l'uso (quali il collegamento alla tensione sbagliata o all'elettricità sbagliata), l'inflazione non professionale, abuso oppure uso non corretto (ad esempio una sollecitatione effecssiva del prodotto o l'utilizzo di attrezzi o accessori non approvati), il mancato rispetto delle norme di sicurezza e di manutenzione, l'infiltrazione di corpi estranei (come sabbia, pietre o polvere), forza sbagliata o eventi indotti dall'uomo (come danni causata da cadute), ed inoltre il normale logoramento accettato (come batterie, lame eosi via). La garanzia decade in caso le intrusioni siano già pervenute.

3. Il periodo di garanzia è di tre anni ed iniziata dalla data di acquisto del prodotto. Le richieste di garanzia devono essere espressere entro due settimane dopo aver verificato il difetto. Saranno esclude le richieste di garanzia espresse più tardi. La riparazione o la sostituzione non estenderà il periodo di garanzia, né iniziera un nuovo periodo di garanzia per il prodotto o eventuali parti di ricambio.

4. Per far valere i diritti di garanzia rivolgersi al proprio negozio Hornbach e restrare la

l'originale della fattura o un'altra prova di acquisto datata. Quindi conservare la ricevuta con accuratezza. Spiegare il motivo delle richieste nel miglior modo possibile. Nel caso il difetto sia coperto alla notre prestazione di garanzia, otterre immediamente un prodotto riparato oppure nuovo.

Smaltimento

Il simbolo del bidone della spazza-tura sbarrato richiede la raccolta differenziata dei rifiuti di apparec-chiature elettriche ed elettroniche (RAEE). Tali apparecchiature sono contentere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In quello modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.

A causa del pericolo di lesions o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell'ambiente.

Bedankt!

Avertizare la pericol de'accidentare si ranire persone si la daune materiale considerabile.

Purtati ochelari de protectie pentru a va proteja ochii.
