BRUKSANVISNING PE500 SP Pattfield

Vi ar sakra pa att detta verktygkommen att overtraffa dina forvantninger och onskar dig mycket noje med anvandningen. Las hela handboken och se till att folja sakerhetsinstruktionerna.

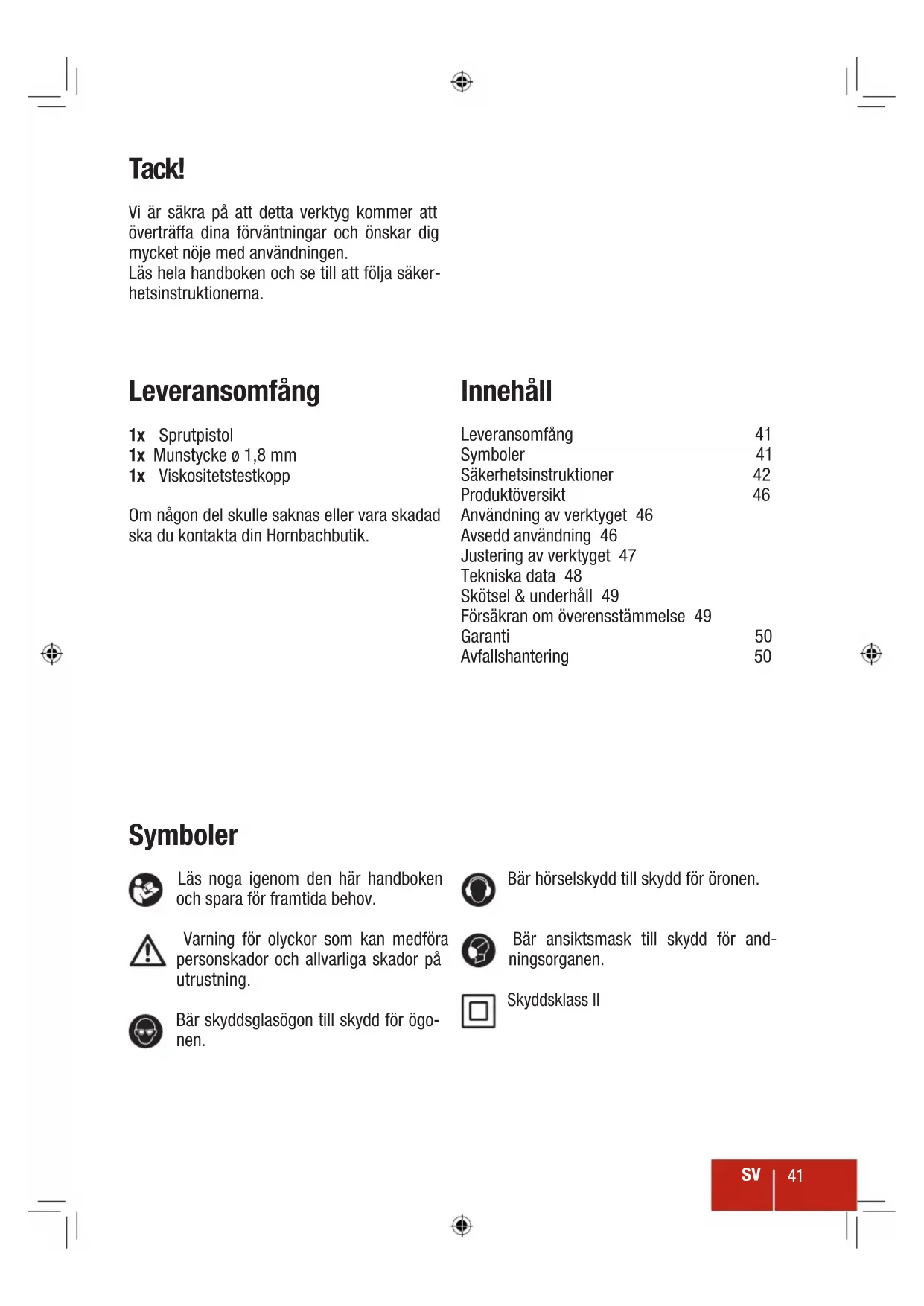

Leveransomfang

1x Sprutpistol
1x Munstycke 1,8mm
1x Viskositetstestkopp

Om nagon del skulle saknas aller vara skadad.
ska du kontakta din Hornbachbutik.

Innehäll

Leveransomfäng 41

Symboler 41

Sakerhetsinstruktioner 42

Produktoversikt 46

Använding av verktyget 46

Avsedd anvandning 46

Justering av verktyget 47

Tekniska data 48

Skötsel & underhäll 49

Forsakran om overensstammelse 49

Garanti 50

Avfallshantering 50

Symboler

Läs nogaigenom den har handboken och spara for framtida behov.

Bar horselskydd till skydd for oronen.

Varning for olyckor som kan medforapersonskador och allvarliga skador pa utrustning.

Bar ansiktsmask till skydd for andningsorganen.

Bär skyddsglasögon till skydd for ögonen.

Skyddsklass II

SÄKERHETSINSTRUKTIONER

ALLMÄNNASAKERHETSFORESKRIFTER FÖR ELVERKTYG

WARNING Läs alla sakerhetsfreskrifter och alla instruktioner. Om

inte varningarna och instruktionerna foljs kan det leda till elstot, brand och/eller allvarlig persorskada.

Spara alla varninger och instruktioner for framtida referens.

Termen "elverktyg" i varningarna hanvisar till de nätdrvna (med sladd) elverktyget aller det batteridrivna (sladdlosa) elverktyget.

1 ARBETSOMRADETS SAKERHET

a) Häll arbetsområdet rent och väl belyst. Röriga eller dāligt upplysta områden bjuder in till olycksfall.
b) Använd inte elverktyg i explosiva miljöer, till exempli i narheten av lättantändiga vātskor, gaser aller damm. Elverktyg kan skapa gnistor som kan antanda damm eller Ångor.
c) Häll barn och Åskådare på avständ nar elverktyget används. Distraction kan or-saka att du Förlorar kontrollen.

2 ELSÄKERHET

a) Kontakten till elverktyget maste passa i uttaget. Åndra aldrig kontakten på nagot satt. Använd inte nagon adapterkontakt till jordade elverktyg. Intakta kontakter och überensstämande uttag minskar risken for elstöt.
b) Undvik kroppskontakt med jordade ytor, till exempler, element, spisar och kylskap. Det foreligger okad risk for elstot om du ar jordad.
c) Utsatt inte elverktyg for regn aller vata forhällanden. Om vatten trangler in i elverktyget okar risken for elstot.
d) Använd inte sladden på fel sätt. Använd aldrig sladden for att bara, dra eller ta ur kontakten till elverktyget. Håll undan sladden frän varme, olja, vassa kanter

eller rörliga delar. Skadade sladdar ellersladdar som har trasslat okar risken for elstöt.

e) Vid användning av elverktyg utomhuska en förlängningskabel som ar avsedd für utomhusanvändning anvandas. Genom att anvanda en kabel som ar lamplig für utomhusanvändning minskar risiken forelstot.
f) Om elverktyget maste anvandas pa fuk-tig plats ske den anslutas till ett uttag som ar skyddat med jordfelsbrytare. An-vandning av jordfelsbrytare minskar risken for elstot.

3 PERSONLIG SAKERHET

a) Var uppmärksam, titta på det du gör och använd sunt fornuft;nar du arbetar med ett elverktyg. Använd inte elverktyg;nar du artrött eller under paverkan av droger, alkohol eller lakemedel. Ett ögonblicks ouppmärksamhet medan man arbetar med elverktyg kan leda till allvarliga personskador.
b) Använd personskyddsutrustning. Använd alltid ögonskydd. Skyddsutrustning som dammask, glidsäkra skor, hjalm och hörsksydd som används vid rätt tillfalle minskar risken für persorskador.
c) Undvik oavsiktlig start. Kontrollera att brytaren stär i off-läget innan verktyget ansluts till elnätet och/eller batteripaket et och innan du tar upp och bär verktyget. Om man bär elverktyg med fingret på brytaren eller strömsätter elverktyg som har strömbrytaren tillslagen inbjuder till olycksfall.
d) Ta bort justeringsnycklar aller skiftnycklar innan elverktyget startas. En skiftnyckel aller nyckel som lamnas fasp i roterande delar pa verktyget kan orsaka personskador.
e) Sträck dig inte. Set till att du stared stadigt och alltid har bra balans. Detta ger bättre kontroll over elverktyget vid ovändte situational.
f) Klä dig ordentlich. Bär inte lõst sittende kläder aller smycken. Häll undan här, kläder och handskar frän rörliga delar.

Lösa kläder, smycken och langt här kan fastna i rörliga delar.

g) Om det finns anordninger for anslutning av dammutsugning och -uppsamling ske dessa anslutas och anvandas pa ratt satt. Anvandning av dammuppsamlare kan reducera risken for dammrelaterade halsoproblem.

4 ANVÄNDNING OCH SKÖTSEL AV ELVERK-TYGET

a) Tvinga inte elverktyget. Använd ratt elverktyg for arbetet som sca utforas. Ratt elverktyg utfor jobbet på ett bättre och sak-rare satt sa som det ar avsett.
b) Använd inte elverktyget om inte strömbrytaren startar och stänger av det. Alla elverktyg som inte kan styras med strömbrytaren ar farliga och maste repareras.
c) Ta ut kontakten fran strömköllan och/eller batteripaketet fran elverktyget innandu gör nagra justeringar, byter tillbehörller forvarar elverktyget. Sādana forebyggande sakerhetsatgärder minskar risken att elverktyget startas av misstag.
d) Forvara elverktyg som ar anslutna till el-nat/batteripaket utom rackhall for barn och lát inte personer som inte känner till elverktyget aller dessa instruktioner arbeta med elverktyget. Elverktyg ar farliga i handerna på outbildade användare.
e) Underhäll elverktyg. Kontrollera felaktig uppriktning aller fastsätting av rörliga delar, brott på delar och andra tillstand som kan pÅverka elverktygets Funktion. Om elverktyget ar skadat sca det lamnas in for reparation fore användning. Många olycksfall orsakas av dāligt underhällna elverktyg.
f) Håll skärverktyg vassa och rena. Korrekt underhällna skärverktyg med vassa skärkanter harindre benägenhet att fastna och arlettare att kontrollera.
g) Använd elverktyg, tillbehör och verktygsbits etc. i enlighet med dessa instruktioner och ta hansyn till arbetsforhällandena och arbetet som sca utforas. Användning av elverktyget für andra arbeiten an de som ar avsedda kan leda till far

Iiga situationer.

5 SERVICE

a) Lämna in elverktyget for service till en kompetent verkestadstekniker som endast anvander identiska reservdeler. Därmed sakerstalls att elverktygets sakerhet upprätthalls.

YTTERLIGARE SÄKERHETSFÖRESKRIFTER OM RISKER PÅ GRUND AV VIBRATIONER

a) Deklarerade vibrationsdata avser verktygets huvudfunktioner, och andra anvandninger av verktyget liksom bristande aterhall kan leda till orsaka vibrationer med andra varden. Sdana forhallanden kan leda till att vibrationsnivan forett helt arbetspass blir betydligt Hogre.
b) Ytterligare sakerhetsatgärder ske vidtas for att skydda användaren mot vibrationseffekter. Underhall verktyget och dess tillbehör, halld händerna varma och organisera arbetet och arbetstiderna.

MASKINSPECIFIKA SAKERHETSVARNINGAR FDR SPRUTPISTOLER

a) Använd hörskéld under arbetet med sprutpistolen. Exponering für buller kan leda till nedsatt hörsl.
b) Spruta endast beläggningsmaterial (färger, lacker, lasyrer, etc.) som har en flampunkt på 55^ aller högre utan ytterligare varning. Riskklass A II och A III (tysk klassificering av beläggningsmaterial, se materialburken).
c) Kontrollera att sprutpistolen inte anvands på arbetsplatser som omfattas avexplosionsskyddsbestammelserna.
d) Häll på avständ från antändningsköllor, t.ex. öppen eld, tända cigarretter eller pipor, gnistor, glödande träd och varma ytor vid sprutning.
e) Spruta inte material vars riskpotential inte ar känd.
f) Se till att sprutpistolen har kopplats fran innan underhalls-ller rengoringsarbete utfors.
g) Använd inte sprutpistolen für att spreta

h) Rengör inte pistolen med lättantändiga losningar (flampunkt under 55 °C).
i) Var medveten om faror som kan uppsta fran det sprutade materialet. Observera informationen och specifikationerna som gäller for materialen.
j) Använd en andningsmask och ögonskydd under sprutningsarbetet.
k) Rikta aldrig sprutpistolen mot dig själv, andra manniskor aller djur.
1) Se till att inga lösningsmedelsangor sugs in av sprutpistol.
m) Sakerställ tillräcklig ventilation vid arbete inomhus.
n) Var uppmärksam på vinden vid arbete utomhus, den kan bara beläggningsmaterialiet med sig stora avständ och orsaka skador.
o) Låt inte barn hantera sprutpistolen.
p) Oppna aldrig sprutpistolen for att pa egen hand utfora reparationer pa elsystemet.
q) Lagg inte ner sprutpistolen.

Beläggningsmaterial

Lämpliga material: Vatten- och losningsmedelsbaserade färger, lacker, primers, 2-komponentfärger, transparent polish, bilpolish, flackborttagning och tra

Olampliga material: Vaggfarger (emulsionsfarger), alkaliska och sura farger. Material med en flampunkt under 55^ C.

Färger behöver ofta spadas fore användning med sprutpistolen. Riktlinjer für sprutbara utspädninger finns i foljande viskositetstabell (viskositet = färgens konsistens). Du fär fram ratt utspädning med hjälp av viskositetstestkoppen.

Mata viskositeten

Doppa ner viskositetstestkoppen helt i sprutmaterialiet. Håll upp testkoppen och mat tiden (i sekunder) tills vatskan har toms ut. Jämförden uppmätta "tömningstiden" med viskositetstabellen.

Viskositetstabell

Lacker/primers som spads med vatten 20-50 s

Bilsprayfarg 18-22 s

Traskyddsmedel outpadda

Desinfektionsmedel outpääda

Växtskyddsmedel outspädda

Polermedel outspädda

Färgborttagningsmedel outspädda

Oljor outspadda

Lasyrer outspdda

Betningsmedel outspadda

Hammer effektlack 25-35 s

Aluminiumfärger

20-30 s

Produktoversikt

1 Rormutter
2 Spridare
3 Munstycke 2,6 mm
4 Framre del
5 Utlösare
6 Behallare
7 Strömkabel
8 Materialflödesinställning
9 Bakredel
10 Luftfilterkapa
11 Upplasningsknapp
12 Las upp luftfilterkapan

Avsedd användning

Verktyget ar avsett for sprutning av farger, lacker och lasryrer. Verktyget ar inte avsett for kommersielt bruk.

All annan användning aller modifiering av verktyget ar iced avandning och kan orsaka avsevarda skador.

Användning av verktyget

1. Rengör ytan som skap sprutas och hallden fri fran damm.
2. Satt pa munstycket som ske anvandas i spridaren och skruva fast dem pa sprut-pistolen med rormattern.
3. Skruva fast den fyllda behallaren 6 pasksprutpistolen.
4. Justera sprutinställningen och materialflödet (se foljande sida). Testa inställningarna på en bit kartong eller liknande.
5. Tack over alla ytor aller delar som inte skasprutas.
6. Hall sprutpistolen på ett jämnt avstand på 10-30 cm frän foremalet som ska spru-tas.
7. Tryck in avtryckaren 5 och for sprutpistolen jämnt korsvis upp och ner, beroende på onskat sprutmönster.
8. Borja spruta utanfor malomrdet. Undvik avbrott innanfor malomrdet.
9. Rengör spridaren 2 nar den ar igensatt med beläggningsmaterial.

Var forsiktig! Rikta aldrig sprutpi-stolen mot dig sjalv, andra mannis-kor eller djur.

FÖRE ANVÄNDNING

1 Skruva av behällaren 6, ställ den på att papper och häll i det forberedda beläggningsmaterialiet.

2 Rikta matarröret:

1. För foremål over huvudhöjd
2. För foremål som ligger ner

SPRUTINSTÄLLNINGEN

1 Lossa rormuttern 1 nagot och vrid pa spridaren 2 for att valja sprutinstall- ningar, rikta den after markeringarna.

1 vertikal kraftig strale
2 cikelformad strale
3 horispontell kraftig strale

Var forsiktig! Tryck aldrig i avtryckarskyddet medan spridaren juste

ras. Risk for persorskada!

MATERIALFLÖDET

1 Vrid materialflödesjusteringen 8 pa avtryckaren 5 uppät for ökat materialflöde.

2 Vrid materialflodesjusteringen 8

pá avtryckaren 5 nedat für minskat materialflöde.

SPRUTTEKNIK

1 Hall pistolen jämnt och stadigt på att avstand om ungefär 10-30 cm från malobjektet.

2 Ostadiga rörelser orsakar kraftig sprut-dimma och leder till ojämn ytkvalitet

RENGÖRING

1 Sprutpistolen kan tas isär for rengö-ring. Tryck på upplasningsknappen 11 och dra ut den främre delen 4.

Byt luftfilter när det ar smutsigt.

Var forsiktig! Se till att verktyget ar

frankopplat fran elnatet innan det

tas isär och gös rent.

Var forsiktig! Använd aldrig sprut

pistolenutan filter!

1 Fyll behällaren 6 med vatten eller loosningsmedel (flampunkt over 55^ ) Montera pistolen och spruta innehålet i en trasa eller behällare tills att den utsprutade vatskan ar klar.

Skruva av rormuttern 1, ta av spridaren

2, dra ut munstycket 3 och rengör med

losningsmedel aller vatten.

Var forsiktig! Sank aldrig ner den

bakredelenavsprutpistolinenvats

ngör endast med en fuktig trasa.

Tekniska data

Markspanning 220-240 V/~50 Hz

Märkeffekt 500 W

Max. viskositet 100 DIN-s

Behallarens volym 800 ml

Flöde Munstyckets storlek Flöde

01,8mm 330 ml/min

2,6 mm 900 ml/min

Skyddsklass /II

Ljudtrycksniva (L_pA) 83 dB(A)/osakerhet K = 3 dB(A)

Ljudeffektniva (L_WA) 94 dB(A)/osakerhet K = 3 dB(A)

Max. vibrationsemission < 2,5m / s

2

Felsökning

Inget beläggnings-materialkommen ut

Belägningsma- terial droppar frän munstycket

Finfordslungen for grov

Sprutstralen pulsar

Munstycke/matarslang igensatt

Materialflödesinställingen für lagt installd (-)

Matarröret lõst

Inget tryck i behaillaren

Munstychet lösst

Munstucket aller munstyckespackningen sliten

Belägningsmaterial har fastnat i spridaren, munstyetcket aller nalen

Materials viskositetforhog

Materialflödesinställingen für högt uppvriden (+)

MunstCKET smutsigt

Luftfiltret mycket smutsigt

För langt tryck i behällaren

Behallaren tom

Lufffiltret smutsigt

Rengör

Oka (+)

Satt i

Dra at behallaren

Dra at

Andra

Rengör

Tunt material

Minska (-)

Rengör

Andra

Dra at behallaren

Fyll pa

Byt

Buller och vibrationer

Vardena i den har handboken har uppmatts i enlighet med den standardiserade matprocedur som anges i SS-EN 60745 for jamforelse mellan olika verktyg.

Varning! Avgiven vibration under faktisk använding kan, beroende på användning av verktyget, skilja sig fran det deklarerade totalvärdet.

Skötsel & underhäll

Var forsiktig! Se till att verktyget ar avstangt och inte anslutet till elnätet.

• Rengör spridaren, munstycke, matarrör och behällare after varje användning och särskilt om:
• inget materialkommen ut

-materialet droppar
-finfordelningen ar for grov
- Se till att hälla verktyget rent, torrt och fritt fran olja och fett.
- Bär alltid skyddsglasögon vid rengöring av verktyget.
- For att maskinen ske fungera sakert och korrekt ske verktyg och ventilationsspringor alltid vara helt rena.
- Kontrolera regelbundet om det finns damm erller frammande foremal i gallret nara motorn och vid strombrytaren. Anvand en mjuk borste till att avlagsna ansamlade rester.
- Om verktyget behover torkas ske en mjuk, fuktad trasa anvandas. Milt rengöringsmedel kan tillsattas men alcohol, bensin aller annat rengöringsmedel fär absolut inte anvandas.
- Använd aldrig fratande ämnen für rengöring av plastkomponenter.
- Rengör och smörj packningarna regelbundet.
- Kontrollera regelbundet att alla delar sitter ordentlich. De kan lossa med tiden på grund av vibrationer.

Var forsiktig! Om strömkabel ar skadad ska tillverkaren, tillverka

rens servicerepresentant aller annan person med motsvarande kvalifikationer byta ut den sa att risker kan undvikas.

Försakran om overensstammelse

Vi intygar attprodukten som beskrivs under Tekniska data:

Pattfield

ERGO TOOLS

uppfyller bestammelserna i foljande direktiv

Maskindirektivet 2006/42/EG

EMK-direktivet 2004/108/EG

och i enlighet med foljande tillampliga standarder

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

A. udun

Andreas Back

Kvalitetschef &

bemyndigad att sammanstalla den tekiska dokumentationen

Bornheim, 2014-07-28

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim/Tyskland

Garanti

I handelse av fel som antyder materialfel ellertillverkningsfel skaman kontakta sin Hornbachbutik.

1. Dessa villkor gäller over for tillaggsgarantier och ar kostnadsfria. Garantivillkor som stadgas i lag paverkas inte.
2. Garantivillkoren gäller endast materialfel och tillverkningsfel och innebär atgårdande av dessa fel erherhällande av ny produit. Eftersomvaraprodukter inte ar avsedda for yrkesmässig användning gäller inte garantin omprodukten används på att sändant satt. Inte heller omfattar garantin transportskador, skador som uppSTAR till foljd av underlætenhet att folja anvisiningarna for montering och användning ienna handbook (t.ex. anslutting till elnat med felaktig spanningller strömstyrka), felaktig montering och missbruuk erler felaktigt bruk av verktyget (som använding med ej godkända verktyg ellertillbehör), underlætenhet att folja anvisiningar for underhäll och sakerhet, bemängning med främande foremal (som sand, stel och damm), felaktigt applicerad kraft och felaktig hantering (som t.ex. gör att verktyget faller) och skadas, och inte heller normal forslitting pa (t.ex. batterier, blad och liknande). Garantin upphör oksa att gälla om ingrepp gjorts i verktyget.
3. Garantiperioden ar tre ar raknat franragen for inkopet av produits. Garantiansprak maste resas inom tva veckor fran upptackten av en defekt. Krav som inkommer senare an sa beaktas inte. Garantiperioden utokas inte varc sig after reparation ell er byte, och ny garantiperiod inleds inte for produits ell reservoirdar till produits.
4. För att ställa garantiansprák ska man kontakta sin Horbachbutik och kunna uppvisafaktura eller annat bevis på köp med datumangivelse. Spara dārfor alltid kvitton påinköp. Beskriv skälet till garantianspråket sa ingaende som möjlg. Om den defekta

komponenten omfattas av var garanti, kommer vi omgående att reparera den aller ge dig en ny produit i utbyte.

Avfallshantering

Den overkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) skavfallshanteras separat. Elektrisk och elektronisk ut

rusting kan innehalla fariga och skadliga amnen. Dessa verktyg maste lamnas till miljöstation for atervinning av elektronik- och elskrot och far inte slängas i osorderat kommunalt avfall. Genom att gora detta hjälper du till att bevara resurserna och skydda miljon. Kontakta din Återförsäljare eller lokala myndigheter for mer information.

Lat inte barn leka med plastpasar erler annat forpackningsmaterial eftersom kvavningsfara och fara for andra skador foreligger. Forvara allt sadant material pa saker plats erler lamna till miljovanlig atervinning.
