GEBRUIKSAANWIJZING PE500 SP Pattfield

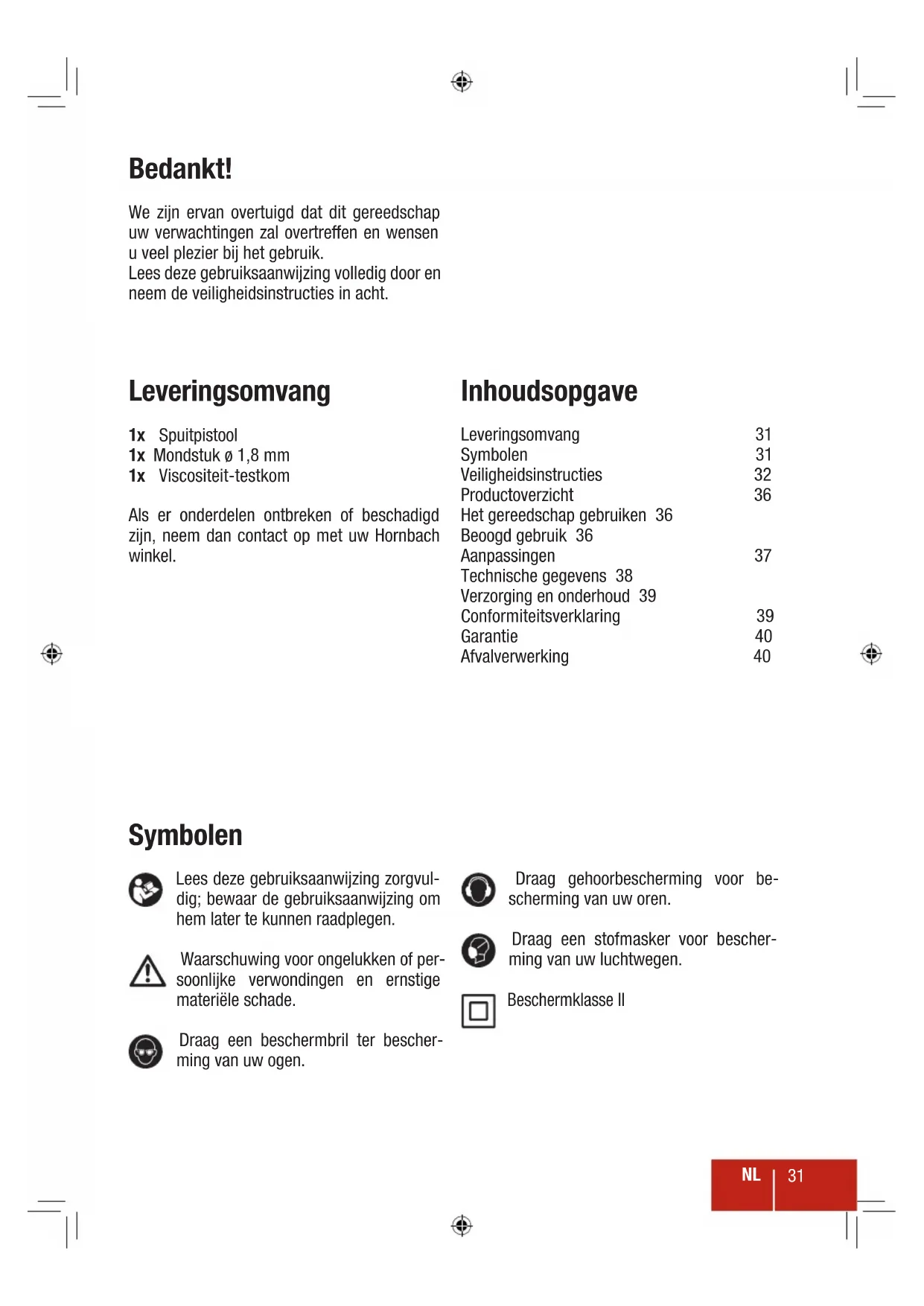

We zijn ervan overtuigd dat dit gereedschap uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik. Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstrumenties in acht.

Leveringsomvang

1x Spuiptpistol
1x Mondstuk 0 1,8 mm
1x Viscositeit-testkom

Als er onderdelen ontbreken of beschadigd zichn, neem dan contact op met uw Hornbach winkel.

Inhoudsopgave

Leveringsomvang 31
Symbolen 31
Veiligheidsinstructures 32
Productverzicht 36
Het gereedschap gebruiken 36
Beoogd gebruik 36
Aanpassingen 37
Technische gegevens 38
Verzorging en onderhoud 39
Conformiteitsverklaring 39
Garantie 40
Afvalverwerking 40

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiele schade.

Draag een beschermbril ter beschering van uw ogen.

Draag gehoorbescherming voor bescherming van uworen.

Draag een stofmasker voor beschering van uw luchtwegen.

Beschemklasse II

Veiligheidsvoorschriften

ALGEMENE VEILIGHEIDSWAARSCHUWING ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle in

structures. Wanner u deze veronachtzaamt, kan dit leiden tot elektrische schokken, branden/of ernstig letsel.

Bewaar alle waarschuwingen en instru cties voor later gebruik.

De term „elektrisch gereedschap“ in de waarschuwingen heeft betrekking op (bekabelde) elektrische gereedschappen of (draadloze) elektrische gereedschappen met een accu.

1 VEILIGHEID WERKGEBIED

a) Houd het werkgebied schoon en goed verlicht. Niet open of donkere ruimtes kunnen ongevallen uitlokken.
b) Gebruik elektrische gereedschappen nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of gassen können ontsteken.
c) Houd kinderen en omstanders uit de buurtijdens het werken met elektrische gereedschappen!. Als u worden afgeleid, kurz de contrôle kwijtraken.

a) Stekkers van elektrische gereedschappen要去en op contactdozen passen. Pas nooit de stekkeraansluiting aan. Gebruik nooit stekkers met geaarde elektrische gereedschappen. Niet aangepaste stekkers en overeenkomstige contactdozen verminderen de kans op elektrische schokken.
b) Voorkom lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatori en koelers. Er bestaat een verhoogd risico op elektrische schokken, als uw li-chaam geraard is.
c) Stel elektrische gereedschappen nicht

bloot aan regen of vocht. Water dat in elektrische gereedschappen binnendringt vergroot de kans op schokken.

d) Gebruik de kabel Niet ondoelmatig. Gebruik de kabel nooit om het gereesschap mee te dragen of mee (los) te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderden. Beschadigde of verwarde kabels vergroten het risico op schokken.
e) Wanneer u elektrische gereedschappen buiten gebrukt, gebrukt dan een geschikte verlangkabel. Een kabel die geschikt is voor buitengebruik verkleint het risico op schokken.
f) Als u elektrische gereedschappen moet gebruiken in een vochtige omgeving, geleuk dan een aardlekschakelaar. Hiermee verkleint u het risico op schokken.

3 PERSOONLIJKE VEILIGHEID

a) Blijf alert, let op wat u doet en gebruik uw gezonde verstand wanner u elektrische gereedschappen bedient. Gebruik geen elektrische gereedschappen, wanner u vermoeid bent of onder invloed van drugs, alcohol of medicijnen. Een ogenblick van onoplettendheid met elektrische gereedschappen kan ernstig letselveroorzaken.
b) Gebruik een persoonlijke veiligheidsuitrusting. Draag.altijd gehoorbescherming. Een beschermende uitrusting, zoals een stofmasker, antislip-veiligheidsschoenen,een helm of gehoorbescherming indien nodig, beperken de kans op letsel.
c) Voorkom onbedoeld startten. Zorg dat de schakelaar in de uit-stand staat, wanner u elektrische gereedschappen aansluit op een voeding/of batterijen, of wanner deze oppakt of draagt. Wanner u elektrische gereedschappen draagt met uw vinger op de schakelaar of wanner u elektrische gereedschappen aanzet waar bij de schakelaar reeds in de aan-stand staat, kunnen er ongelukken gebeuren.
d) Verwijder stelsleutels voordat u het gereedschap inschakelt. Een sleutel die nicht is wegheaald van het elektrische gereed

schap kan letsel veroorzaken.

e) Reik Niet te ver. Zorg te allen tijde voor een goede balans. Hierdoor hebt u meer controle over de elektrische gereedschappen bij onverwachte situatuies.

f) Zorg voor geschikte kleding. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden en langhaar hun den bewegende delen maar binnen worden getrokken.

g) Als er gebruik worden gemaakt van apparaten voor stofextractie en andere opvangfacilitieten, zorg dan dat deze goed zicha aangesloten en correct worden gebruikt. Het gebruik van stofopvanging kan stofgerelateerd gevaar reduceren.

a) Forceer het elektrische gereedschap Niet. Gebruik de juiste elektrische gereedschappen voor uw toepassing. Met de juiste elektrische gereedschappen voert u taken beter en veiliger uit en in overeenstemming met het beoogde doel.
b) Gebruik het elektrisch gereedschap Niet als het Niet met de schakelaar kan worden in- enuitgeschakeld. Elektrisch gereedschap dat Niet kan worden gecontroleerd met de schakelaar, is gevaarlijk en moet worden gerepareerd.
c) Neem de stekker los uit het stopcontact en/of de batterijen uit het elektrisch gereedschap voordat u instellen genverricht aan het elektrisch gereedschap, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijkkepreventieve maatregelen verminderen het risico dat u het elektrisch gereedschap per ongeluk start.
d) Bewaar ongebruikt elektrisch gereed-schap uit de buurt van kinderen en laat personen toe die onbekend zich met het elektrisch gereedschap of de instructies die nodig zich om het elektrisch gereed

schap te bedieren. Elektrische gereedschappen zijn gevaarlijk in de handen van onervaren gebruikers.

e) Onderhoud elektrisch gereedschap. Controleer op een verkeerde instelling of vastzitten van bewegende delen, onderdenbreuk en andere omstandigheden die van invloed hunnen op de werkking van het elektrisch gereedschap. Laat het elektrisch gereedschap indien beschadigd repareren voor gebruik. Veel ongelukken worden voroortzaakt door slecht onderhoden elektrisch gereedschap.

f) Houd snijgereedschap scher en schoon. Goed onderhonden snijgereedschap met scherpe snijranden zullen minder vaak vastlopen en+zijn eenvoudiger in het gebruik.
g) Gebruik het elektrisch gereedschap, de accessoires en inzetstukken etc. in overeenstemming met deze instructies, en houd reckening met de werkomstandigeden en het uit te voeren werk. Het gebruik van elektrisch gereedschap voor andere doeleinden dan waarvoor bedoeld kan tot gevaarlijke situatuies leiden.

5 SERVICE

a) Laat uw elektrisch gereedschap onderhonden door een gekwalificeerde persoon die uitsluitend gebruik maakt van originrele reservationdelen. Hierdoor is deveiligheid van uw elektrisch gereedschap gewaarborgd.

AANVULLENDE VEILIGHEIDSINSTRUCTIES OVER RISICO'S VANWEGE TRILLINGEN

a) De gegeven trillingsgeevens vertegenwoordigen de belangrijkste toepassin-gen van het gereedschap, maar ander gebruik van het gereedschap of slecht onderhoud konnen resulteren in andere trillingsgeevens. Hierdoor kan het trillingsniveau significant toenemen gedurende de gehele werkperiode.
b) Er moeten aanvullende veiligheidsmaatregelen worden genomen om de gebruiker te beschermen gegen de gevolgen van trillingen. Onderhoud het gereedschap en de accessoires, houd de handen warm en organiseer de werkpatronen en perioden.

MACHINESPECIFIEKE VEILIGHEIDSWAAR-SCHUWINGEN VOOR SPUITPISTOLEN

a) Draag gehoorbescherrming bij gebruik van het spuitpistol. Bootstelling aan lawaai kan leiden tot gehoorverlies.
b) Spuit alleen coating-materialen (verf, vernis, glazuur etc.) met een vlampunt van 55^ en hoger zonder aanvullende waarschuwing. Gevaarklassen A II en A III (Duitste classificatie van coating-materialaal,zie materiaalverpakking).
c) Zorg ervoor dat het spuitpistol Niet wordt gezruikt op werkplekken waar-voor regelgeving inzake explosiebescherming geldt.
d) Uit de buurt houden van ontstekingsbronnen zoals open vuur, brandende sigaretten, sigaren of pijpen, vonken, gloeije draden en hete oppervlakken bij het spuiten.
e) Spuit geen materialen waarvan het gevaarpotentieel onbekend is.
f) Zorg ervoor dat het spuitpistol is losgekoppeld voor het uitvoeren van onderhoud of reiniging.
g) Gebruik het spuitpistol Niet om brandbare materialen te sputen.
h) Reinig het spuitpistol nicht met ontv Lambare oplosmiddelen (vlampunt onder 55^ ).

i) Houd rekening met het gevaar dat gespoten materiaal kan opleveren. Neem de informatatie en specificaties van de materialen in acht.
j) Draag eenademmasker en oogbeschermingijdens het spuiten.
k) Richt het spuitpistol nooit op uzelf, andere mensen of dieren.
I) Zorg ervoor dat er geen dampen van oplosmiddelen in het spuitpistool worden gezogen.
m) Zorg voor adequate ventilatie bij werken binnenschuis.
n) Let op de wind bij werken buitenshuis,\ deze kan het spuitmaterial over grotere afstanden dragen en schadeverozaken.
o) Laat kinderen nicht met het spuitpistol omgaan.
p) Maak het spuitpistol nooit open om reparations aan het elektrische systeem te verrichten.
q) Leg het spuitpistol Niet op de grond.

Spuitmaterialen

Geschikte materialen: water- en oplosmiddelgebaseerde verf, lak, primers, 2-componenten verf, transparante lak, autolak, vlekverzegelaar en houtverzegelaar.

Ongeschekte materialen: muurverf (emulsieverd), alkali en zure verf. Materialen met een vlampunt onder 55^ C.

De verf moet meestal worden aangelengd voor gebruik met het spuitpistol. U vindt richtlijnen

voor spuitbare verdunningen in de volgende viscositeitstabel (viscositeit = consistentie van de

verf). U kunt de correcte verdunning bepalen met behulp van de viscositeit-testkom.

De viscositeit meten

Dompel de viscositeit-testkom geheel onder in het spuitmaterial. Houd de testkom omhoog en meet de tijd (in seconden) totdat alle vloeistof eruit is. Zoek de gemeten "leeglooptijd" op in de viscositeitstabel.

Viscositeitstabel

Thinner-oplosbare lakken / primers 20-35 sec.

Water-oplosbare lakken / primers 20-50 sec.

Spuitverf voor auto's 18-22 sec.

Houtbeschermingsmiddelen onverdund

Desinfectiemiddelen onverdund

Plantbeschermingsmiddelen onverdund

Poetsmiddel onverdund

Afbijtmiddelen onverdund

Olie onverdund

Vernis onverdund

Beits onverdund

Hamereffect-mail 25-35 sec.

Aluminiumverf 20-30 sec.

Productverzicht

1 Vleugelmoer
2 Luchtkap
3 Mondstuk 2,6 mm
4 Voorste deel
5 Trekker
6 Reservoir
7 Stroomkabel
8 Aanpassing materiaalvolume
9 Achterste deel
10 Luchtfilterklep
11 Knop voor ontgrendelen
12 Luchtfilterklep ontgrendelen

Beoogd gebruik

Het gereedschap is bestemd voor het spuiten van verf, beits en vernis. Het gereedschap is nicht bestemd voor commercieel gebruik.

Ander gebruik of modificatie van het gereed-schap worden beschouwd of onjuist gebruik en kan aanzienlijke bevaren opleveren.

Het gereedschap gebruiken

1. Reinig het te bewerken oppervlak en houd het stofvrij.
2. Plaats het vereiste mondstuk in de luchtkap en schroef deze op het spuittpistol met de vleugelmoer.
3. Schroef het gemulde reservoir 6 stevig op het spuitpistol.
4. Pas de spuitinstelluing en het materiaal-volume aan (zie de volgende頁ina). Test de instellenen op karton etc.
5. Dek alle oppervlakken en onderdelen af die nicht要去en worden bewerkt.
6. Houd het spuitpistol op een gelijkmatige afstand van 10-30 cm tot het doelobject.
7. Haal de trekker 5 over en verplaats het spuitpistol gelijkmatig kuiselings omhoog en omlaag, afhankelijk van het gewenste spuitpatroon.
8. Begin buiten het doelgebied te spuiten. Voorkom onderbrekingen binnen het doelgebied.
9. Reinig luchtkap 2 wonneer deze is verstopt met het spuitmaterialiaal.

Let op! Richt het spuitpistool nooit op uzelf, andere mensen of dieren.

1 Schroef het reservoir 6 los,plaats het op een vel papier en giet het voorbereide spuitmateriali erin.

2 Lijn de voedingsbuis UIT:

1. voor objecten boven het hoofd
2. voor lagere objcten

SPUITINSTELLINGEN

1 Maak de wartelmoer 1 een eindje los en draai de luchtkap 2 om de spuitinstelleningte selecteren; lijn deze uit aan de hand van de markeringen.

1 venticle fat jet
2 roodejet
3 horizontal fat jet

Let op! Trek nooit aan de trekkerbeschermer tijdens het aanpassen vanhtkap. Gevaar voor verwondingen!

MATERIALALVOLUME

1 Draai de aanpassing van het materiaalvolume 8 op de trekker 5 omhoog voormeer materiaaluitvoer.

2 Draai de aanpassing materiaalvolume 8 op de trekker 5 omlaag voor minder materiaaaluitvoer.

SPUITTECHNIEK

1 Houd het pistool gelijkmatig en stevig vast op een afstand van circa 10-30 cm van het doelobject.

2 Onvaste bewegingen zorgen voor een zware spuitnevel en resulteren in een ongelijkmatige oppervlaktekwaliteit

REINIGEN

1 Het spuitpistol kan uit elkaar worden gehaald voor reiniging. Druk op de ontgrendelknop 11 en verwijder het voorste deel 4.

Vervang de luchtfilter als besoin van is. 2

Let op! Zorg ervoor dat de stekker uit het stopcontact is alvorens u het dschap uit elkaar haalt of reinigt.

Let op! Gebruik het spuitpistol nooit zonder filter!

1 Vul het reservoir 6 met water of oplos-middel (vlampunt boven 55^ C).Zet het pistol in elkaar en spuit de inhoud op een doek of in een reservoir totdat de vloeistof helder is.

2 Schroef de wartelmoer 1 los, verwijder de luchtkap 2, trek het mondstuk 3 eruit en reinig met oplosmiddel of water.

Let op! Dompel hetijkenste deel van het spuitpistol nooit in vloeistof Alleen met een vochtige doek reinigen.

Technische gegevens

Nominal voltage 220 - 240 V / ~50 Hz

Nominal vermogen 500 W

Max. viscositeit 100 DIN-s

Reservoircapaciteit 800 ml

Stroomsnelheid Maat mondstuk Stroomselheid

01,8mm 330 ml/min

2,6 mm 900 ml/min

Beschermklasse / II

Geluidsdrukniveau (L_) 83 dB(A)/onzekerheid K = 3 dB(A)

Geluidsvermogensniveau (L_WA) 94 dB(A)/ onzekerheid K = 3 dB(A)

Max. vibratie-emissie < 2,5m / s

Problemen oplossen

Er kommt geen spuitmaterialiaal uithet apparaat	Mondstuk / voedingsbuis verstopt	Reinigen
	Instelling van materiaalvolume te laag (-)	Verhogen (+)
	Voedingsbuis los	Plaatsen
	Geen druk in reservoir	Reservoir vast-maken
Er druppelt spuit-materialiaal uithet mondstuk	Mondstuk los	Vastdraaien
	Mondstuk of pakking/dichting van mondstuk versleten	Veranderen
	Er heeft zich spuitmaterialiaal afgezet op de lucht-kap, het mondstuk of de naald	Reinigen
Verstuiving te grof Te hoge viscositeit van materiaaal		Dun materiaal
		Verlagen (-)
		Reinigen
		Veranderen
		Reservoir vast-maken
Spuitjet pulseert	Reservoir leeg	Bijvullen
	Luchtfilter vuil	Veranderen

Geluid en trilling

De waarden in deze gebruiksaanwijzing zijn gemeten met een gestandaardiseerde meetprocedure gespecifieerd in EN 60745 en kan worden gebruikt om gereedschappen te vergelijkden.

Dit kan worden gezrukt voor een voorafgaande beordeling vanblootstelling.

Waarschuwing! De trillingsemissie tijdens het gebruik kan afwijken van de vermelde totale waarde afhankelijk van het gebruik van het gereedschap.

Verzorging en onderhoud

Let op! Zorg ervoor dat het gereed-schap isuitgeschakeld en de stek-het stopcontact is gehaald.

• Reinig de luchtkap, de mondstukken, de voedingsbuis en het reservoir na elk gebruik en met name indien:

• er geen materiaal kommt

• het materiaal druppelt

• de verstuiving te grof is

• Zorg ervoor dat het gereedschap algijd schoon, droog en vrij van olie of vet is.

• Draag een beschermbril om uw ogen te beschermenijdens het reinigen.
• Om veilig en correct te werkken, dieren de machine en de ventilatie-openingen.altijd schoon te worden gehonden.
• Controller regardmatig of er stof vreemde voorwerpen in de roosters bij de motor en rond de aan/uit-schakelaar is gekomen. Gebruik een zachte borstel om eventuele resten te verwijderen.
• Als de behuizing van het gereedschap moet worden gereinigd, veeg deze dan schoon met een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gezruikt; gezruikECHTER nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Reinig en smeer de dichtingen regelmatig.
• Controller zo nu en dan of alle onderdelen goed vast zitten. Deze kunnen na verloop vanijd losraken vanwege de trillingen.

Let op! Als de stroomkabel is beschadigd,要去.Deze worden veren door de fabrikant,een servicemeker ofeen vergelijkbaar alificierde persoon om gevaar te men.

Conformiteitsverklaring

C Wij verklaren dat het product beschreiben bij de Technische gegevens:

ERGO TOOLS

HVLP Spuitpistol 500 W

geproducedoor:

76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC EMC-richtlijn 2004/108/EC

en voldoet aan de volgende toepasselijke geharmoniseerde normen:

EN 60745-1:2009+A11

EN 50580:2012

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

A. Judas' fack

Andreas Back

Hoofd kwaliteitscontrole en

verantwoordelijk voor samenstellen van technische documentatie

Bornheim, 28-07-2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Duitsland

Garantie

In geval van storingen met betrekking tot materiaal- of fabricagefouten neemt u contact op met uw Hornbach winkel:

1. Deze voorwaarden sluiten aanvullende garantieprestatiesuit en zijn Gratis.De wettelijke garantieregels blijven onaangetast geldig.
2. De garantieprestatie is beperkt tot materiaal- of fabricagefouten en het wegemen hiervan of anders het ruilen van het product. Aangezien once producten nicht zich gemaatk voor professioneel gebruik, beschouwen we het garantiecontract als ongeldig indien het product voor professionele toepassingen worden gebruikt. Uitgesloten zich garantieclaims voor transportschade, schade vanwege het Niet in acht nemen van de installmentie of de gebruiksaanwijzing (zoals aansluiting op het verkeerde voltage of incorrecte elektriciteit), onprofessionele installmentie, misbruik of incorrect gebruik (zoals overbelasten van het product of gebruik van Niet goedgekeurde gereedschappen of accessoires), het Niet in acht nemen van de onderhoud- en veiligheidsregels, infiltratie van vreemde voorwerpen (zoals zand, stenen of stof), verkeerde krachten of door demensveroorzaakte gebeurtenissen (zoals schade door vallen) plus normale geaccep teerde slijtage (zoals accupacks, messen enzovoort). De garantieclaim verralt indien er ingrepen zich uitgevoerd.

3. De garantipeiode is drieJAan begint op de dag van aankoop van het product. Garantieclaims moeten binnen twee weken na optreden van het defect worden ingediend. Garantieclaims die later worden ingediend, worden uitgesloten. De garantipeiode wordt Niet verlengd na reparatie of omruiling en er gaat geen neue garantipeiode in voor het product of eventuele reserveonderdelen.

4. Neem voor het indieren van garantieclaims contact op met uw Hornbach winkel en toon uw originele factuur of een ander gedateerd bewijs van aankoop. Bewaar waar uw aankoopbon zorgvuldig. Leg de reden van uw claim zo goed möglichkuit. Als het defect onder once garantie valt, ontvangt u direct een gerepareerd of nieuw product.

Afvalverwerking

Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingele

verd (WEEE). Dergelijk apparatuur bevat mogelijk gevaarlijke stoffen. Deze gereedschappen要去 worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen Niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieute beschermen. Neem contact op met de lokke autoriteiten voor meer informatie.

Laat kinderen Niet spelen met plastic zakken en verpakkingsmaterial vanwege möglichke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooit het op milieuvriendelijk wijze weg.

Tack!

Clasa de protectie II

Instruţiuni de siguranta

AVERTIZÄRIGENERALE DE SIGURANTA PENTRU SCULE ELECTRICE

Clasa de protectie / II

Nivel de presiune sonora (L_) 83 dB(A)/Incertitudine K = 3 dB(A)

Nivel de putere sonora (L_WA) 94 dB(A)/Incertitudine K = 3 dB(A)

Emisie max. de vibratio < 2,5m / s

Remedierea defectelor
