Tip	Obiectiv AF-S de tip G cu microprocesor integrat și montură F
Distanță focală	85 mm
Diafragma maximă	f/1.8
Construcție optică	9 lentile în 9 grupuri
Unghi de câmp (format FX)	28°30'
Unghi de câmp (format DX)	18°50' (echivalent 127,5 mm în 24×36)
Focalizare	Sistem IF cu motor SWM (silent), autofocus cu prioritate manuală (M/A)
Distanță minimă de focalizare	0,8 m (de la planul focal)
Indicator de distanță	0,8 m la infinit
Lamele de diafragmă	7 (circulare)
Gama diafragmelor	f/1.8 până la f/16
Diametru de montare filtru	67 mm (P=0,75 mm)
Dimensiuni	Aproximativ 80 mm diametru × 73 mm
Greutate	Aproximativ 350 g
Accesorii incluse	Capace față (LC-67) și spate (LF-4), parasolar HB-62, husă CL-1015
Întreținere și curățare	Suflantă pentru praf, cârpă moale cu etanol sau soluție de curățare, nu utilizați solvenți organici. Protejați cu filtru NC sau parasolar.
Siguranță	Nu demontați, nu priviți soarele cu obiectivul, nu utilizați în prezența gazelor inflamabile, țineți departe de copii.
Compatibilitate cu corpurile	Reflexe digitale Nikon FX/DX, F6, F5, F100, seria F80, F75, F65, Pronea etc. (vezi manualul pentru detalii)
Informații generale	Obiectiv de tip G, măsurare la deschidere maximă, diafragmă complet automată. Garnitură de cauciuc pe montură, contacte microprocesor.

Întrebări frecvente - AFS Nikkor 85mm f1.8G NIKON

Cum se curăță obiectivul AFS Nikkor 85mm f1.8G?

Utilizați o suflantă pentru a îndepărta praful și scamele. Pentru pete, umeziți o cârpă curată de bumbac cu puțin etanol sau soluție de curățare pentru obiective și ștergeți în mișcări circulare din centru spre exterior. Nu utilizați niciodată diluant de vopsea sau benzen. Parasolarul sau un filtru NC pot proteja lentila frontală.

Ce corpuri Nikon sunt compatibile cu acest obiectiv?

Obiectivul este compatibil cu reflexele digitale Nikon format FX și DX, precum și cu corpurile cu film F6, F5, F100, seria F80, F75, F65, Pronea 600i, Pronea S și altele. Consultați tabelul de compatibilitate din manual pentru funcțiile autofocus și mod de expunere.

Cum se utilizează parasolarul furnizat (HB-62)?

Aliniați marcajul de blocare al parasolarului (—) cu marcajul de montare (●) de pe obiectiv, apoi rotiți pentru a fixa. Pentru a scoate, inversați operația. Parasolarul poate fi inversat și montat pe dos pentru depozitare. Îndepărtați-l când utilizați blit-ul integrat pentru a evita vignetarea.

Cum se face focalizarea manuală cu acest obiectiv?

Puneți comutatorul modului de focalizare pe M/A (autofocus cu prioritate manuală) sau pe M (manual). În modul M/A, puteți ajusta focalizarea rotind inelul de focalizare în timp ce mențineți declanșatorul apăsat pe jumătate. În modul M, focalizarea este complet manuală (telemetrul electronic funcționează pe majoritatea corpurilor).

Care este adâncimea de câmp a obiectivului 85mm f/1.8?

Indicatoarele de adâncime de câmp de pe obiectiv oferă o aproximare. De exemplu, la f/1.8 și 4 m distanță, adâncimea este de câțiva centimetri. Utilizați butonul de previzualizare a adâncimii de câmp al corpului pentru a vizualiza efectul în vizor.

Pot folosi un filtru pe acest obiectiv?

Da, diametrul filtrului este de 67 mm (pas de filet 0,75 mm). Puteți înșuruba filtre NC, polarizante, UV etc. Asigurați-vă că nu utilizați filtre prea groase care ar putea provoca vignetare.

Ce fac dacă garnitura de cauciuc a monturii este deteriorată?

Încetați imediat utilizarea și duceți obiectivul la un centru Nikon autorizat pentru reparație. Garnitura protejează împotriva prafului și umidității; o garnitură deteriorată poate compromite etanșeitatea.

Cum se depozitează obiectivul pentru o perioadă lungă?

Fixați capacele față și spate, depozitați-l într-un loc răcoros și uscat, ferit de lumina directă a soarelui. Evitați depozitarea cu bile de naftalină (naftalină sau camfor). Utilizați husa moale furnizată CL-1015 pentru protecție.

Ce precauții de siguranță sunt esențiale cu acest obiectiv?

Nu priviți niciodată soarele cu obiectivul, acest lucru poate provoca leziuni oculare ireversibile. Nu îl utilizați în prezența gazelor inflamabile (risc de explozie). În caz de fum sau miros neobișnuit, opriți aparatul, scoateți bateria și contactați un centru Nikon autorizat.

Este acest obiectiv potrivit pentru fotografia în infraroșu?

Da, dar faceți focalizarea manual. După ce ați efectuat focalizarea, notați distanța pe indicator, rotiți inelul pentru a alinia această distanță cu marcajul de corecție infraroșu (marcat cu roșu pe obiectiv), apoi montați un filtru roșu. Consultați manualul pentru mai multe detalii.

MANUAL DE UTILIZARE AFS Nikkor 85mm f1.8G NIKON

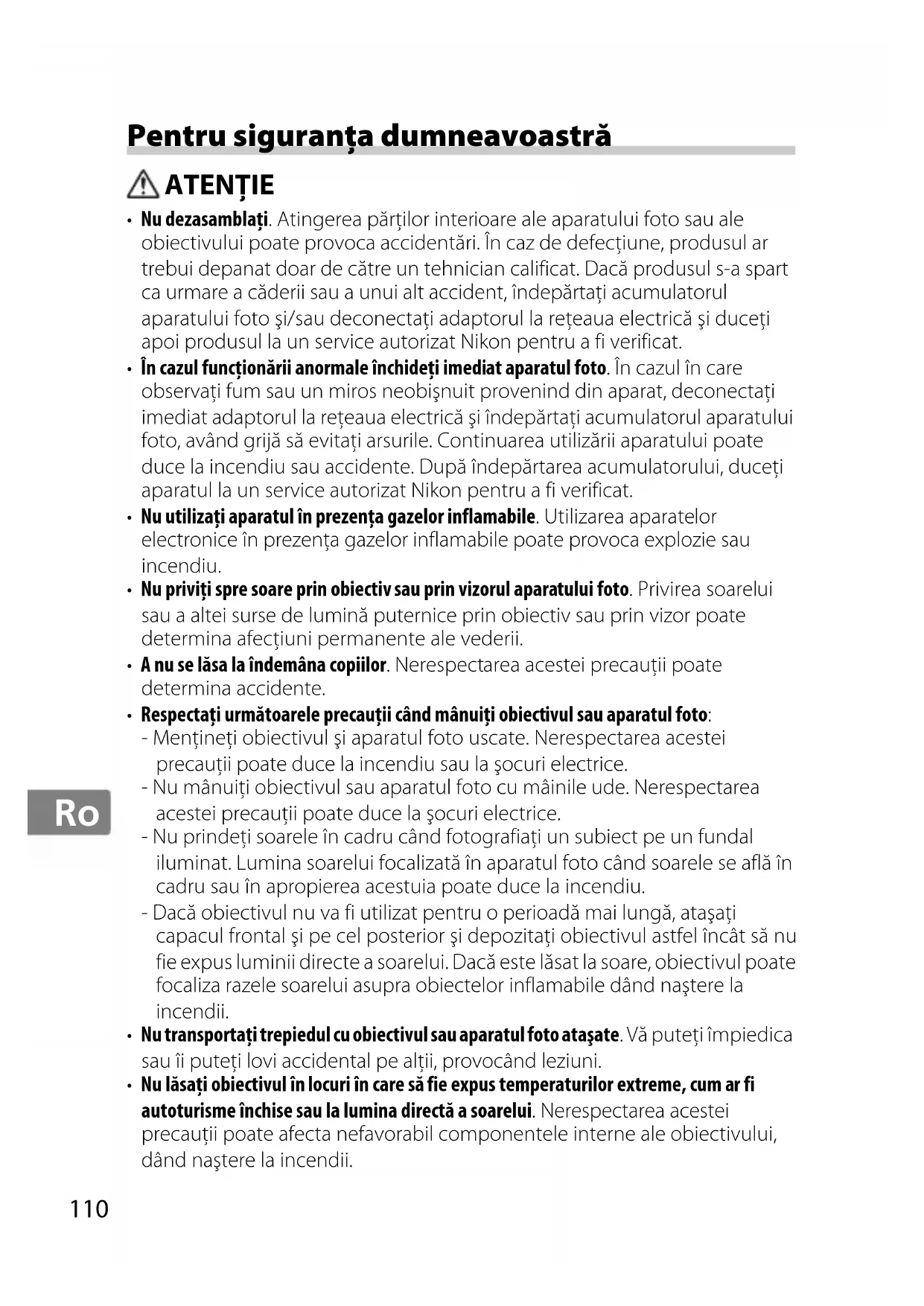

Pentru siguranța dumneavoastră

ATENTIE

• Nu dezasamblati. Atingerea părților interioare ale aparatului foto sau ale obiectivului poate provoca accidentări. În caz de defectiune, produsul ar trebui depanat doar de către un tehnician calificat. Dacă produsul s-a spart ca urmare a căderii sau a unui alt accident, îndepărtați acumulatorul aparatului foto și/sau deconectați adaptorul la rețeaua electrică și duceți apoi produsul la un service autorizat Nikon pentru a fi verificat.
• În cazul funcționării anormale închideți imediat aparatul foto. În cazul în care observați fum sau un miros neobișnuit provenind din aparat, deconectați imediat adaptorul la rețeaua electrică și îndepărtați acumulatorul aparatului foto, având grijă să evitați arsurile. Continuarea utilizării aparatului poate duce la incendiu sau accidente. După îndepărtarea acumulatorului, duceți aparatul la un service autorizat Nikon pentru a fi verificat.
• Nu utilizati aparatul în prezența gazelor inflamabile. Utilizarea aparatelor electronice în prezența gazelor inflamabile poate provoca explozie sau incendiu.
• Nu priviți spre soare prin obiectiv sau prin vizorul aparatului foto. Privirea soarelui sau a altei surse de lumină puternice prin obiectiv sau prin vizor poate determina afecțiuni permanente ale vederii.
• A nu se lăsa la îndemâna copiilor. Nerespectarea acestei precauții poate determina accidente.

• Respectați următoarele precauții când mânuiți obiectivul sau aparatul foto:

• Mențineți obiectivul și aparatul foto uscate. Nerespectarea acestei precauții poate duce la incendiu sau la șocuri electrice.

• Nu mânuiți obiectivul sau aparatul foto cu mâinile ude. Nerespectarea acestei precauții poate duce la șocuri electrice.
• Nu prindeți soarele în cadru când fotografiați un subiect pe un fundal iluminat. Lumina soarelui focalizată în aparatul foto când soarele se află în cadru sau în apropierea acestuia poate duce la incendiu.
• Dacă obiectivul nu va fi utilizat pentru o perioadă mai lungă, atașați capacul frontal și pe cel posterior și depozitați obiectivul astfel încât să nu fie expus luminii directe a soarelui. Dacă este lăsat la soare, obiectivul poate focaliza razele soarelui asupra obiectelor inflamabile dând naștere la incendii.

- Nu transportați trepiedul cu obiectivul sau aparatul foto atașate. Vă puteți împiedica sau îi puteți lovi accidental pe alții, provocând leziuni.

- Nu lăsați obiectivul în locuri în care să fie expus temperaturilor extreme, cum ar fi autoturisme închise sau la lumina directă a soarelui. Nerespectarea acestei precauții poate afecta nefavorabil componentele interne ale obiectivului, dând naștere la incendii.

Vă multumim că ați achiziționat obiectivul AF-S NIKKOR 85mm f/1.8G. Înainte de a folosi acest produs, vă rugăm să citiți cu atenție aceste instrucțiuni, precum și manualul aparatului foto.

Notă: Atunci când este montat pe un aparat foto digital cu vizare prin obiectiv format DX, cum ar fi D7000 sau aparatele foto din seria D300, acest obiectiv are un unghi de câmp de 18°50' și o distanță focală echivalentă cu 127,5 mm (în formatul de 35 mm).

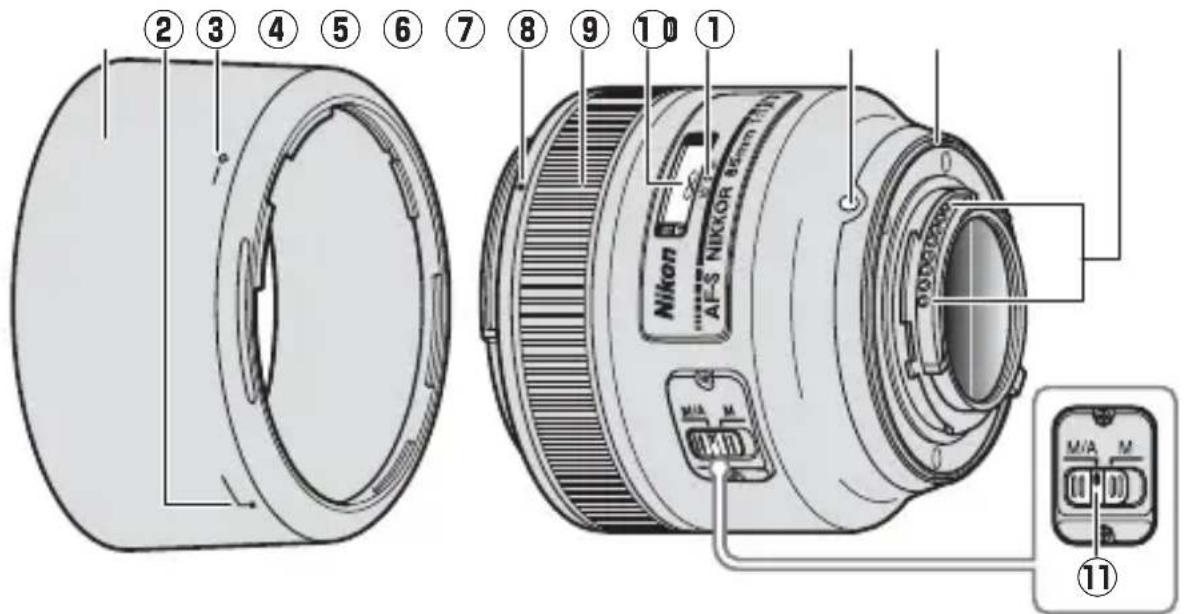

■ Componentele obiectivului

⑦ Marcaj distanță focală......113
⑧ Marcaj montură obiectiv
⑨ Garnitură cauciuc montură obiectiv....116
⑩ Contacte CPU 116
⑪ Comutator mod focalizare .....113
⑦ Marcaj distanță focală......113
⑧ Marcaj montură obiectiv
⑨ Garnitură cauciuc montură obiectiv....116
⑩ Contacte CPU 116
⑪ Comutator mod focalizare .....113

Ro

■ Compatibilitate

Bifele („√”) indică specificațiile suportate, liniuțele („—”) indică specificațiile care nu sunt suportate. Anumite limitări se pot aplica; consultați manualul aparatului foto pentru detalii.

Aparat foto	Mod Expunere (Fotografiere)				AF^2
	P^1	S A	M
Aparate foto digitale Nikon cu vizare prin obiectiv format FX și format DX √	√	√	√		√
F6, F5, F100, seria F80, seria F75, seria F65, Pronea 600i, Pronea S^3	√	√	√	√	√
Seria F4, F90X, seria F90, seria F70	√	√	—	—	√
Seria F60, seria F55, seria F50, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, aparatele foto Nikon cu focalizare manuală (cu exceptția F-601M)	—

1 Include modurile AUTO și scenă (Programe multiple prestabilite digital).
2 Focalizare automată.
3 Modul de expunere M (manual) nu este disponibil.

■ Focalizare

Modurile de focalizare suportate sunt prezentate în tabelul următor (pentru informații despre modurile de focalizare ale aparatului foto, consultați manualul aparatului foto).

Aparat foto	Modul de focalizare al aparatului foto	Modul de focalizare al obiectivului
		M/AM
Aparate foto Nikon digitale cu vizare prin obiectiv format FX și format DX, F6, F5, seria F4, F100, F90X, seria F90, seria F80, seria F75, seria F70, seria F65, Pronea 600i, Pronea S	AF	Focalizare automată cu supracomandă manuală	Focalizare manuală cu stabilirea electronică a distanței
	MF Focal	zare manuală (stabilirea electronică a distanței este disponibilă pentru toate aparatele foto cu excepția F-601 M)
Seria F60, seria F55, seria F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Focalizare automată cu supracomandă manuală)

Pentru a focaliza folosind focalizarea automată cu supracomandă manuală (mod M/A):

1 Deplasați comutatorul modului de focalizare al obiectivului în poziția M/A.
2 Focalizați.

Dacă se dorește, focalizarea automată poate fi supracomandată prin rotirea inelului de focalizare al obiectivului în timp ce butonul de declanșare este apăsat la jumătate (sau, în cazul în care aparatul foto este dotat cu un buton AF-ON, în timp ce butonul AF-ON este apăsat). Pentru a refocaliza folosind focalizarea automată, apăsați butonul de declanșare la jumătate sau apăsați din nou butonul AF-ON.

Notă: Film infraroșu

Când utilizati obiectivul cu film infraroșu, reglați focalizarea manual. După focalizare, rețineți distanța de focalizare actuală („4 m” în figura „Profunzime de câmp” de mai jos) conform indicatorului distanței de focalizare, rotiți inelul de focalizare pentru a alinia această distanță cu marcajul de compensare infraroșu și apoi atașați filtrul roșu.

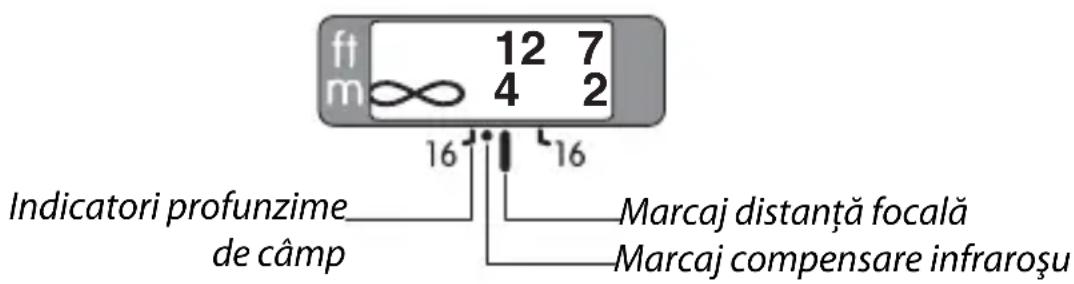

■ Profunzimea de câmp

Indicatorii profunzimii de câmp de pe obiectiv arată profunzimea aproximativă a câmpului (consultați pagina 174 pentru mai multe informații). În cazul în care aparatul foto permite previzualizarea profunzimii de câmp (diafragmare), profunzimea de câmp poate fi previzualizată și în vizor.

Diafragmă

Diafragma se ajustează folosind butoanele de control ale aparatului foto.

■ Unități bliț încorporat

Când se folosește blițul încorporat la aparate foto echipate cu o unitate de bliț încorporat, îndepărtați parasolarul obiectivului pentru a preveni vignetarea (umbre care apar acolo unde capătul obiectivului obturează blițul încorporat).

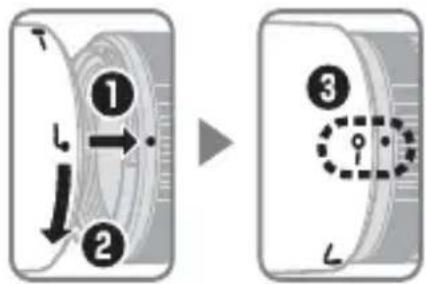

■ Parasolarul obiectivului

Parasolarele obiectivului protejează obiectivul și blochează lumina difuză care altfel ar duce la apariția petelor luminoase sau a formelor dublate.

Aliniați marcajul de fixare a parasolarului obiectivului (—○) cu marcajul de montare a parasolarului obiectivului (●) de pe obiectiv (3).

Când atașați sau îndepărtați parasolarul, țineți-l în apropiere de simbolul de pe baza sa și evitați să-l strângeți prea tare. Dacă parasolarul nu este atașat corect poate apărea vignetarea.

Parasolarul poate fi întors și montat pe obiectiv când acesta nu este folosit.

■ Ecrane de focalizare

Următoarele aparate foto suportă o gamă variată de ecrane de focalizare care pot fi folosite în diferite cazuri.

Ecran

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

Aparat

foto

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○(+1,0)

◎(+0,5)

◎

◎

◎: Recomandat.
O: Vignetare vizibilă în vizor (fotografiile nu sunt afectate).
—: Incompatibil cu aparatul foto.
( ): Cifrele din paranteze prezintă compensarea expunerii pentru măsurarea central-evaluativă. Selectați „Other screen (Alt ecran)” în setarea personalizată b6 („Screen comp. (Comp. ecran)”) când ajustați compensarea expunerii pentru F6; rețineți faptul că cu alte ecrane în afară de B sau E, trebuie selectat „Other screen (Alt ecran)” chiar dacă valoarea compensării expunerii este 0. Compensarea expunerii pentru F5 poate fi ajustată folosind setarea personalizată 18; consultați manualul aparatului foto pentru detalii.
Celule goale: Nu este adecvat pentru folosirea cu acest obiectiv. Rețineți că ecranele de tip M pot fi totuși folosite pentru fotomicrografie și fotografiere macro la scara de 1 : 1 sau mai mare.
Notă: F5 suportă măsurarea expunerii prin matrice doar cu ecrane de focalizare A, B, E, EC-B/EC-E, J și L.

Îngrijirea obiectivului

• Nu apucați sau țineți obiectivul sau aparatul foto doar de parasolarul obiectivului.
• Mentineți contactele CPU curate.
• Dacă garnitura de cauciuc a monturii obiectivului s-a deteriorat, încetați imediat să mai utilizati aparatul și duceți obiectivul la un service autorizat Nikon pentru a fi reparat.
• Utilizați o suflantă pentru a îndepărta praful și scamele de pe suprafețele obiectivului. Pentru îndepărtarea petelor și a urmelor de degete, aplicați o cantitate mică de etanol sau de soluție pentru curățarea obiectivului pe o lavetă moale și curată din bumbac sau pe un șervețel pentru curățarea obiectivului și curățați dinspre centru spre exterior folosind o mișcare circulară, având grijă să nu lăsați urme sau să atingeți sticla cu degetele.
• Nu folosiți niciodată solventi organici, cum sunt diluantul pentru vopsea sau benzenul, pentru a curăța obiectivul.
• Parasolarul obiectivului sau filtrele NC pot fi folosite pentru a proteja elementul frontal al obiectivului.
• Atașați capacul frontal și pe cel posterior înainte de a pune obiectivul în săculețul său.
• Dacă obiectivul nu va fi folosit o perioadă îndelungată, depozitați-l într-un loc răcoros și uscat pentru a preveni apariția mucegaiului și a ruginii. Nu depozitați obiectivul în lumina directă a soarelui sau împreună cu naftalină sau biluțe de camfor împotriva moliilor.
• Mențineți obiectivul uscat. Ruginirea mecanismului intern poate determina defectiuni ireparabile.
• Lăsarea obiectivului în locuri extrem de calde ar putea deteriora sau deforma componentele realizate din plastic ranforsat.

• Capac frontal pentru obiectiv de 67 mm cu prindere rapidă LC-67
• Capac posterior pentru obiectiv LF-4
  • Parasolar baionetă HB-62
• Săculeț flexibil pentru obiectiv CL-1015

- Filtre opționale cu filet de 67 mm

■ Specificații

Tip	Obiectiv AF-S tip G cu CPU încorporat și montură F
Distanță focală	85 mm
Diafragma maximă	f/1.8
Constructția obiectivului	9 elemente în 9 grupuri
Unghi de câmp	Film Nikon SLR și aparate foto D-SLR format FX: 28°30'Aparate foto Nikon D-SLR format DX: 18°50'Aparate foto cu sistem IX240: 22°50'
Informații distanță	Trimise către aparatul foto
Focalizare	Sistem Nikon IF (Internal Focusing) cu focalizare automată controlată de un motor Silent Wave și inel separat de focalizare pentru focalizare manuală
Indicator distanță focală	0,8 m la infinit ( )
Distanță focală minimă	0,8 m de la planul focal
Lame diafragmă	7 (deschidere diafragmă circulară)
Diafragmă	Total automată
Deschidere diafragmă	f/1.8 la f/16
Măsurare	Deschidere maximă
Dimensiune filtru atașat	67 mm (P=0,75 mm)
Dimensiuni	Aprox. 80 mm în diametru × 73 mm (distanța de la flanșa de montare a obiectivului la aparatul foto)
Greutate	Aprox. 350 g

Nikon își rezervă dreptul de a modifica, oricând și fără notificare prealabilă, specificațiile echipamentului descris în acest manual.

Правила безпеки

ПОПЕРЕДЖЕННЯ

■Avertismente pentru clientii din Europa

Acest simbol indică faptul că echipamentele electrice și electronice trebuie colectate separat.

Următoarele vizează doar utilizatorii din țările europene:

- Acest produs este proiectat pentru colectarea separată la un centru adecvat de colectare. Nu aruncați la un loc cu deșeurile menajere.

- Colectarea separată și reciclarea ajută la conservarea resurselor naturale și la prevenirea consecințelor negative asupra sănătății umane și mediului care ar putea rezulta din cauza eliminării incorecte.

- Pentru mai multe informații, contactați distribuitorul sau autoritățile locale responsabile cu gestionarea deșeurilor.
