タイプ	AF-SタイプG、内蔵マイクロプロセッサー、Fマウント
焦点距離	85 mm
最大絞り	f/1.8
光学構成	9群9枚
画角（FXフォーマット）	28°30'
画角（DXフォーマット）	18°50'（35mm判換算127.5mm相当）
フォーカス	IF方式、SWM（サイレントウェーブモーター）搭載、マニュアル優先オートフォーカス（M/A）
最短撮影距離	0.8m（焦点面より）
距離指標	0.8m～∞
絞り羽根枚数	7枚（円形）
絞り範囲	f/1.8～f/16
フィルター取り付け径	67mm（P=0.75mm）
大きさ	約80mm径×73mm
質量	約350g
付属品	フロントキャップ（LC-67）、リアキャップ（LF-4）、フードHB-62、ソフトケースCL-1015
お手入れとクリーニング	ブロアーでほこりやごみを除去。汚れは清潔な綿布にエタノールまたはレンズクリーナーを少量含ませ、中心から外側に向かって円を描くように拭いてください。有機溶剤（シンナー、ベンジンなど）は絶対に使用しないでください。フロントレンズを保護するためにNCフィルターやフードの使用をお勧めします。
安全上のご注意	レンズを分解しないでください。レンズで太陽を見ないでください。引火性ガスのある場所では使用しないでください。子供の手の届かないところに保管してください。
対応カメラ	ニコンFX/DXフォーマットデジタル一眼レフ、F6、F5、F100、F80シリーズ、F75、F65、Proneaなど（詳細は取扱説明書を参照）
一般情報	Gタイプレンズ、開放測光対応、フルオート絞り。マウント部にゴムパッキン、マイクロプロセッサー接点。

よくある質問 - AFS Nikkor 85mm f1.8G NIKON

AFS Nikkor 85mm f1.8Gのレンズのお手入れ方法は？

ブロアーでほこりやごみを除去してください。汚れがある場合は、清潔な綿布にエタノールまたはレンズクリーナーを少量含ませ、中心から外側に向かって円を描くように拭いてください。シンナーやベンジンは絶対に使用しないでください。フードやNCフィルターはフロントレンズを保護します。

このレンズに対応するニコンカメラは？

このレンズはニコンFX/DXフォーマットデジタル一眼レフ、およびフィルムカメラF6、F5、F100、F80シリーズ、F75、F65、Pronea 600i、Pronea Sなどに対応しています。オートフォーカスや露出モードの対応については、取扱説明書の互換性表を参照してください。

付属のフード（HB-62）の使い方は？

フードのロックマーク（—）をレンズの取り付けマーク（●）に合わせ、回して取り付けます。取り外すときは逆の操作をします。フードは逆さにして収納することもできます。内蔵フラッシュ使用時はケラレを避けるためフードを取り外してください。

このレンズでマニュアルフォーカスをするには？

フォーカスモードスイッチをM/A（マニュアル優先オートフォーカス）またはM（マニュアル）に設定します。M/Aモードでは、シャッターボタンを半押ししながらフォーカスリングを回すことで微調整ができます。Mモードでは完全にマニュアルフォーカスになります（ほとんどのカメラで電子測距儀が作動します）。

85mm f/1.8レンズの被写界深度は？

レンズ上の被写界深度指標はおおよその目安です。例えば、f/1.8で距離4mの場合、被写界深度は数センチ程度です。カメラの被写界深度プレビューボタンを使用して、ファインダー内で効果を確認できます。

このレンズにフィルターは使えますか？

はい、フィルター径は67mm（ねじピッチ0.75mm）です。NCフィルター、偏光フィルター、UVフィルターなどを装着できます。ケラレを防ぐため、厚すぎるフィルターは使用しないでください。

マウントのゴムパッキンが傷んだらどうすればいいですか？

直ちに使用を中止し、ニコン指定の修理センターにご相談ください。パッキンはほこりや湿気から保護します。傷んだパッキンは密閉性を損なう恐れがあります。

レンズを長期間保管するには？

前後のキャップを取り付け、直射日光を避け、涼しく乾燥した場所に保管してください。防虫剤（ナフタレンや樟脳）と一緒に保管しないでください。付属のソフトケースCL-1015を使用して保護してください。

このレンズを使用する際の安全上の注意点は？

レンズで太陽を絶対に見ないでください。網膜を損傷する恐れがあります。引火性ガスのある場所では使用しないでください。異常な煙や臭いがした場合は、すぐに電源を切り、バッテリーを外し、ニコン指定の修理センターに連絡してください。

このレンズは赤外線撮影に適していますか？

はい、ただしマニュアルフォーカスで使用してください。ピントを合わせた後、距離指標の距離を確認し、フォーカスリングを回してその距離を赤外線補正マーク（レンズに赤で表示）に合わせます。その後、赤フィルターを装着します。詳細は取扱説明書を参照してください。

使用説明書 AFS Nikkor 85mm f1.8G NIKON

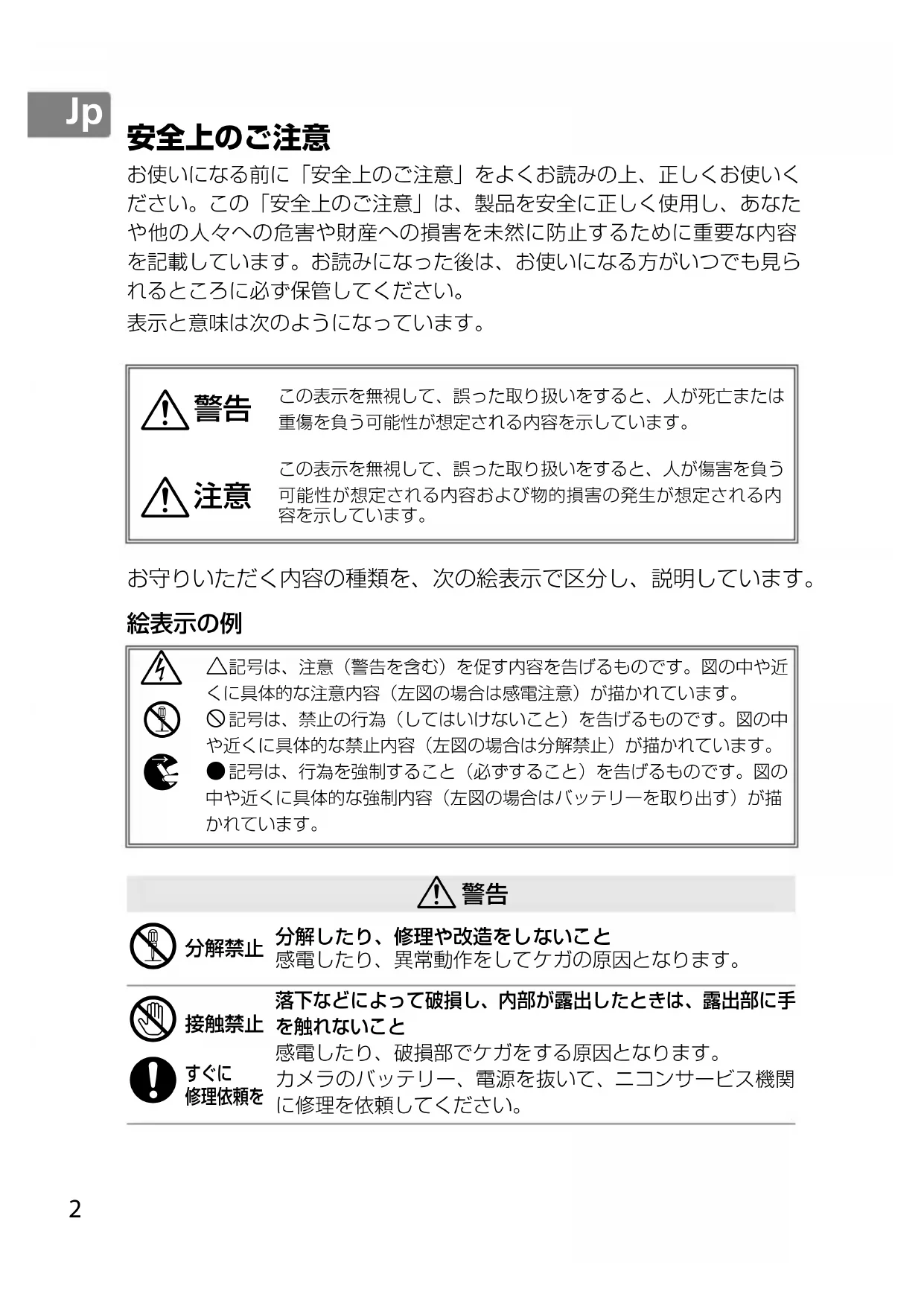

お使いになる前に「安全上のご注意」をよくお読みの上、正しくお使いください。この「安全上のご注意」は、製品を安全に正しく使用し、あなたや他の人々への危害や財産への損害を未然に防止するために重要な内容を記載しています。お読みになった後は、お使いになる方がいつでも見られるところに必ず保管してください。

表示と意味は次のようになっています。

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害の発生が想定される内容を示しています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）が描かれています。

◎記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。

● 記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の場合はバッテリーを取り出す）が描かれています。

警告

分解禁止

分解したり、修理や改造をしないこと 感電したり、異常動作をしてケガの原因となります。

接触禁止

落下などによって破損し、内部が露出したときは、露出部に手を触れないこと

すぐに 修理依頼を

感電したり、破損部でケガをする原因となります。 カメラのバッテリー、電源を抜いて、ニコンサービス機関に修理を依頼してください。

警告

バッテリー を取る

すぐに 修理依頼を

熱くなる、煙が出る、こげ臭いなどの異常時は、すみやかにカメラのバッテリーを取り出すこと

そのまま使用すると火災、やけどの原因となります。

バッテリーを取り出す際、やけどに充分注意してください。

バッテリーを抜いて、ニコンサービス機関に修理を依頼してください。

水かけ禁止

水につけたり、水をかけたり、雨にぬらしたりしないこと発火したり感電の原因となります。

使用禁止

引火、爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用すると、爆発や火災の原因となります。

使用禁止

レンズまたはカメラで直接太陽や強い光を見ないこと 失明や視力障害の原因となります。

注意

感電注意

ぬれた手でさわらないこと

感電の原因になることがあります。

保管注意

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

使用注意

逆光撮影では、太陽を画角から充分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角から太陽をわずかに外しても火災の原因になることがあります。

保管注意

使用しないときは、レンズにキャップを付けるか、太陽光のあたらない所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

移動注意

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりして、ケガの原因になることがあります。

放置禁止

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温度が高くなる場所に放置しないこと

内部の部品に悪影響を与え、火災の原因になることがあります。

このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。

- DX フォーマットのニコンデジタル一眼レフカメラ（D300 シリーズ、D7000など）に装着すると、対角線画角は 18° 50' となり、35 mm判換算では焦点距離約127.5 mm相当のレンズになります。

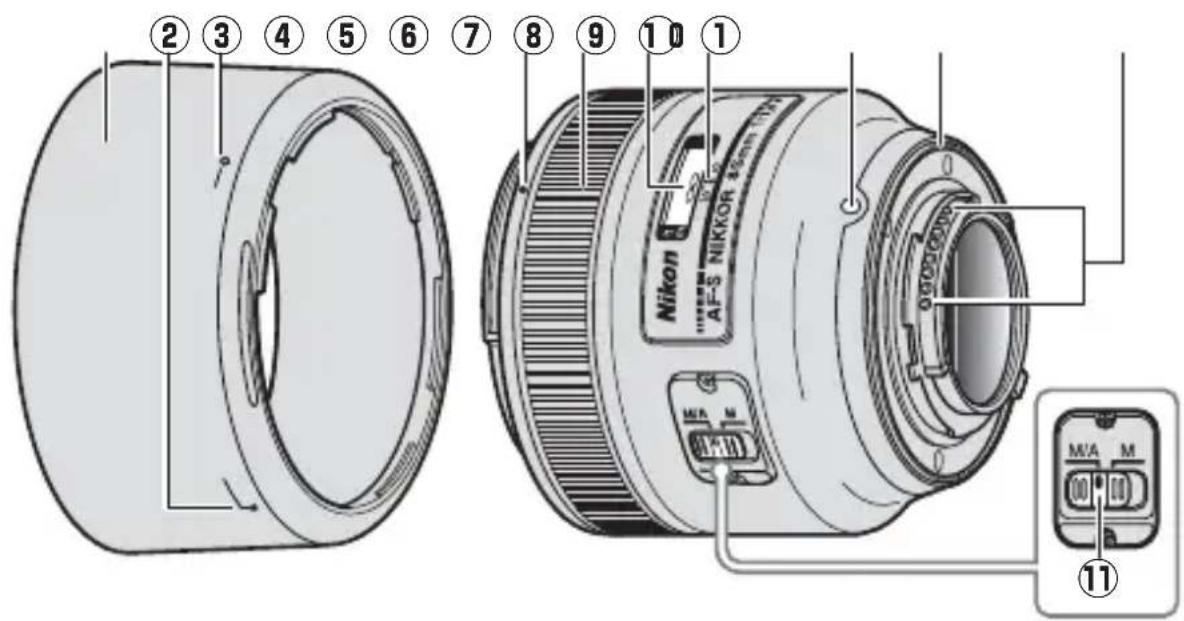

■各部の名称

① フード…… P.8
② フード取り付け指標 .....P.8
③ フードセット指標 ..... P. 8
④ フード着脱指標..... P. 8
⑤ フォーカスリング ..... P. 6
⑥ 距離目盛 P. 7
⑦ 距離目盛基準線…… P. 7

⑧レンズ着脱指標
⑨レンズマウントゴム リング....P.10
⑩ CPU信号接点.....P.10
⑪ フォーカスモード切り換え スイッチ ......P.6

■使用できる機能

カメラによって、使用できる機能には制限・制約がありますので、カメラの使用説明書でもご確認ください。

○：使用可 × ：使用不可

カメラ	露出(撮影)モード				AF※2
	P※1	S A M
FXフォーマット/DXフォーマットのニコンデジタル一眼レフカメラ	○	○	○	○
F6、F5、F100、F80シリーズ、ニコンU2、ニコンU、プロネア 600i、プロネア S※3	○	○	○	○
F4シリーズ、F90Xシリーズ、F90シリーズ、F70D	○	○	×	×
ニコン Us、F60D、F50D、F-401シリーズ ○	○	○ ○	×
F-801シリーズ、F-601M	○	○	×	×
F3AF、F-601、F-501、MF カメラ(F-601Mを除く)	×	×	×	×

※1 PにはAUTO（オート）モード、シーンモード（イメージプログラムモード）を含みます。
※2 AF: オートフォーカス
※3 Mモードの設定はありません。

■ピント合わせの方法

ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。

- カメラのフォーカスモードについては、カメラの使用説明書をご覧ください。

カメラ	カメラのフォーカスモード	レンズのフォーカスモード
		M/A	M
FXフォーマット/DXフォーマットのニコンデジタル一眼レフカメラ、F6、F5、F4シリーズ、F100、F90Xシリーズ、F90シリーズ、F80シリーズ、F70D、ニコン U2、ニコン U、プロネア600i、プロネアS	AF	マニュアル優先オートフォーカス	マニュアルフォーカス(フォーカスエイド可)
	MF	マニュアルフォーカス(フォーカスエイド可)
ニコン Us、F60D、F50D、F-801シリーズ、F-401シリーズ、F-601M	AFMF	マニュアルフォーカス(F-601Mを除きフォーカスエイド可)

M/A（マニュアル優先オートフォーカスモード）の使い方

① レンズのフォーカスモード切り換えスイッチを[M/A]にセットする
②オートフォーカス撮影時、カメラのシャッターボタンを半押ししたまま、あるいはAF作動（AF-ON）ボタンを保持したまま、

フォーカスリングを手で回転させる

• 瞬時にマニュアルフォーカス撮影が行えます。
• カメラのシャッターボタンの半押しや AF作動（AF-ON）ボタンを再度操作するとオートフォーカスで撮影が可能となります。

ご注意

赤外フィルムで撮影する場合は、ピントの補正と赤外撮影用フィルターが必要です。

- ピントを合わせたら、距離目盛（P.7「被写界深度」の図の場合“4 m”）が赤外指標の位置になるように、フォーカスリングを回しピントを補正します。その後、赤外撮影用フィルターをレンズに取り付けます。

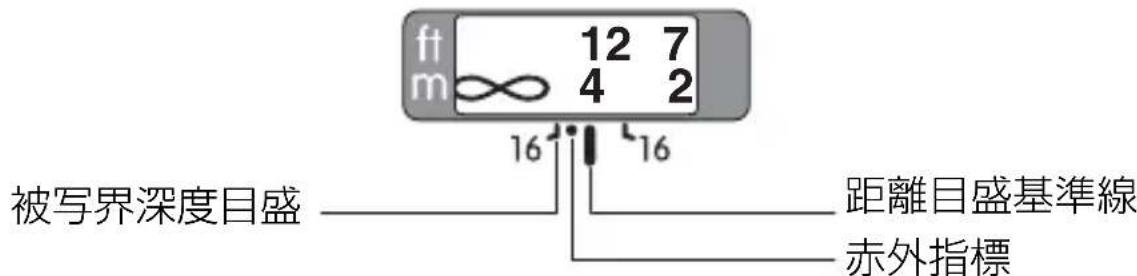

■被写界深度

• 被写体の前後のピントが合う範囲（被写界深度）は、距離目盛基準線の両側の被写界深度目盛によって、おおよそ判ります。
• プレビュー（絞り込み）機構を持つカメラでは、撮影前にファインダー内で被写界深度を確認できます。
• 詳しい被写界深度は、被写界深度表（P.174）をご覧ください。

ケラレを防止するために、レンズのフードは取り外して使用してください。

※ カメラの内蔵フラッシュのケラレとは、フラッシュの光がレンズの先端でさえぎられて影になり、画像に映り込む現象です。

■フードの使い方

画像に悪影響を及ぼす光線をカットし、レンズ面の保護にも役立ちます。

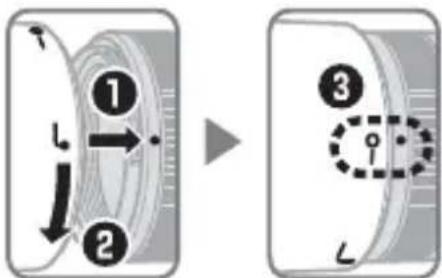

取り付け方

- フード着脱指標（●）とフードセット指標（—〇）が合っていることを確認してください（③）。

• フード先端を強くつかむと着脱が困難になります。着脱の際は、 フード取り付け指標（☑）付近を持って回転させてください。
• フードが正しく取り付けられないと画像にケラレを生じますのでご注意ください。
• 収納時はフードを逆向きにしてレンズに取り付けられます。

■ファインダースクリーンとの組み合わせ

カメラ\スクリーン

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

—

—

◎

—

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

○

◎

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○(+1.0)

◎(+0.5)

◎

◎

◎

◎

◎

構図の決定やピント合わせの目的には

◎：好適です。

○：視野の一部が多少見にくくなりますが、撮影結果には全く影響がありません。

—：各カメラに存在しないファインダースクリーンです。

（）：中央部重点測光時の補正値です。F6 カメラの場合、測光値の補正は、カメラのカスタムメニュー [b6：スクリーン補正] を [BorE以外] にセットして行います。B型およびE型以外を使用する場合は、補正量が0でも、[BorE以外] にセットしてください。F5カメラの場合は、カスタムセッティングNo.18の設定で測光値の補正を行います。詳しくはカメラの使用説明書をご覧ください。

空欄：使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接撮影に用いるため、この限りではありません。

ご注意

F5カメラの場合、マルチパターン測光はA、B、E、EC-B、EC-E、J、Lスクリーンのみ可能です。

■レンズのお手入れと取り扱い上のご注意

• フードをレンズに装着した状態で、フードだけを持たないでください。
• CPU信号接点は汚さないようにご注意ください。
• レンズマウントゴムリングが破損した場合は、そのまま使用せず販売店またはニコンサービス機関に修理を依頼してください。
• レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。
• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズ表面の汚れや傷を防ぐためには、 NC フィルターをお使いいただけます。また、レンズのフードも役立ちます。
• レンズをケースに入れるときは、必ずレンズキャップと裏ぶたを取り付けてください。
• レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避けて風通しのよい場所に保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けてください。
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、外観の一部に使用している強化プラスチックが変形することがあります。

■付属アクセサリー

• 67mmスプリング式レンズキャップ LC-67
• 裏ぶた LF-4
• バヨネットフード HB-62
• ソフトケース CL-1015

■使用できるアクセサリー

- 67mmネジ込み式フィルター

■ 仕様

型式 ニコン	FマウントCPU内蔵Gタイプ、AF-Sレンズ
焦点距離	85 mm
最大口径比	1:1.8
レンズ構成	9群9枚
画角	28° 30' (35mm判一眼レフカメラ、FXフォーマットのデジタル一眼レフカメラ)
	18° 50' (DXフォーマットのデジタル一眼レフカメラ)
	22° 50' (IX240カメラ)
撮影距離情報 カメラへの撮影距離情報を出力可能
ピント合わせ	IF(ニコン内焦)方式、超音波モーターによるオートフォーカス、マニュアルフォーカス可能
撮影距離目盛 ∞~	0.8 m
最短撮影距離 撮像面から	0.8 m
絞り羽根枚数	7枚(円形絞り)
絞り方式 自動絞り
絞りの範囲	f/1.8—16
測光方式 開放測光
アタッチメントサイズ	67 mm (P=0.75 mm)
寸法	約80 mm(最大径)×73 mm(レンズマウント基準面からレンズ先端まで)
質量 約	350 g

※ 仕様、外観の一部を、改善のため予告なく変更することがあります。

En

For Your Safety

CAUTIONS

标志	部件名称	有害物质
		铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
	外壳	○	○	○	○	○	○
	机械元件	×	○	○	○	○	○
	光学元件	○	○	○	○	○	○
	电子元件	×	○	○	○	○	○

使用説明書の内容が破損などによって判読できなくなったときは、ニコンサービス機関にて新しい使用説明書をお求め下さい（有料）。
