Typ	Objektiv AF-S typu G s integrovaným mikroprocesorem a bajonetem F
Ohnisková vzdálenost	85 mm
Maximální clona	f/1.8
Optická konstrukce	9 čoček v 9 skupinách
Zorný úhel (formát FX)	28°30'
Zorný úhel (formát DX)	18°50' (ekvivalent 127,5 mm v 24×36)
Zaostřování	Systém IF s motorem SWM (tichý), autofocus s manuální prioritou (M/A)
Minimální zaostřovací vzdálenost	0,8 m (od roviny obrazu)
Ukazatel vzdálenosti	0,8 m až nekonečno
Lamely clony	7 (kruhových)
Rozsah clon	f/1.8 až f/16
Průměr závitu filtru	67 mm (P=0,75 mm)
Rozměry	Přibližně 80 mm průměr × 73 mm
Hmotnost	Přibližně 350 g
Dodávané příslušenství	Přední krytka (LC-67) a zadní krytka (LF-4), sluneční clona HB-62, pouzdro CL-1015
Údržba a čištění	Ofukovač na prach, jemný hadřík s ethanolem nebo čisticím prostředkem, nepoužívat organická rozpouštědla. Chránit pomocí NC filtru nebo sluneční clony.
Bezpečnost	Nerozebírejte, nedívejte se objektivem do slunce, nepoužívejte v přítomnosti hořlavých plynů, uchovávejte mimo dosah dětí.
Kompatibilita s těly	Digitální zrcadlovky Nikon FX/DX, F6, F5, F100, řada F80, F75, F65, Pronea atd. (podrobnosti viz návod)
Obecné informace	Objektiv typu G, měření při plné cloně, plně automatická clona. Gumové těsnění na bajonetu, kontakty mikroprocesoru.

Často kladené otázky - AFS Nikkor 85mm f1.8G NIKON

Jak vyčistit objektiv AFS Nikkor 85mm f1.8G?

Použijte ofukovač k odstranění prachu a nečistot. Na skvrny navlhčete čistý bavlněný hadřík trochou ethanolu nebo čističe na objektivy a čistěte krouživými pohyby od středu k okrajům. Nikdy nepoužívejte ředidlo nebo benzen. Sluneční clona nebo NC filtr může chránit přední čočku.

Která těla Nikon jsou kompatibilní s tímto objektivem?

Objektiv je kompatibilní s digitálními zrcadlovkami Nikon formátu FX a DX, dále s filmovými těly F6, F5, F100, řada F80, F75, F65, Pronea 600i, Pronea S a dalšími. Pro funkce autofocus a režim expozice nahlédněte do tabulky kompatibility v návodu.

Jak používat přiloženou sluneční clonu (HB-62)?

Zarovnejte značku zámku sluneční clony (—) s montážní značkou (●) na objektivu a otáčením upevněte. Pro sejmutí proveďte opačný postup. Sluneční clonu lze otočit a nasadit obráceně pro skladování. Při použití vestavěného blesku ji sejměte, abyste předešli vinětaci.

Jak provádět manuální zaostřování s tímto objektivem?

Přepněte přepínač režimu zaostřování na M/A (autofocus s manuální prioritou) nebo na M (manuální). V režimu M/A můžete doladit zaostření otáčením zaostřovacího kroužku při podržení spouště v polovině. V režimu M je zaostřování plně manuální (elektronický dálkoměr funguje u většiny těles).

Jaká je hloubka ostrosti objektivu 85mm f/1.8?

Indikátory hloubky ostrosti na objektivu poskytují přibližné hodnoty. Například při f/1.8 a vzdálenosti 4 m je hloubka ostrosti asi několik centimetrů. Použijte tlačítko náhledu hloubky ostrosti na vašem těle pro vizualizaci efektu v hledáčku.

Mohu na tento objektiv použít filtr?

Ano, průměr filtru je 67 mm (závit 0,75 mm). Můžete našroubovat filtry NC, polarizační, UV atd. Ujistěte se, že nepoužíváte příliš silné filtry, které by mohly způsobit vinětaci.

Co dělat, když je gumové těsnění bajonetu poškozené?

Okamžitě přestaňte objektiv používat a odneste jej do autorizovaného servisu Nikon k opravě. Těsnění chrání proti prachu a vlhkosti; poškozené těsnění může narušit utěsnění.

Jak objektiv dlouhodobě skladovat?

Nasazte přední a zadní krytku, skladujte na chladném a suchém místě mimo přímé sluneční světlo. Nevystavujte jej molovým kuličkám (naftalín nebo kafr). K ochraně používejte dodávané měkké pouzdro CL-1015.

Jaká bezpečnostní opatření jsou při používání tohoto objektivu zásadní?

Nikdy se nedívejte objektivem do slunce, mohlo by dojít k nevratnému poškození zraku. Nepoužívejte v přítomnosti hořlavých plynů (nebezpečí výbuchu). Pokud dojde k kouři nebo neobvyklému zápachu, vypněte přístroj, vyjměte baterii a kontaktujte autorizovaný servis Nikon.

Je tento objektiv vhodný pro infračervenou fotografii?

Ano, ale zaostřete manuálně. Po zaostření si poznamenejte vzdálenost na ukazateli, otočte kroužkem tak, aby se tato vzdálenost shodovala s infračervenou korekční značkou (vyznačenou červeně na objektivu), a poté nasaďte červený filtr. Další podrobnosti najdete v návodu.

NÁVOD K OBSLUZE AFS Nikkor 85mm f1.8G NIKON

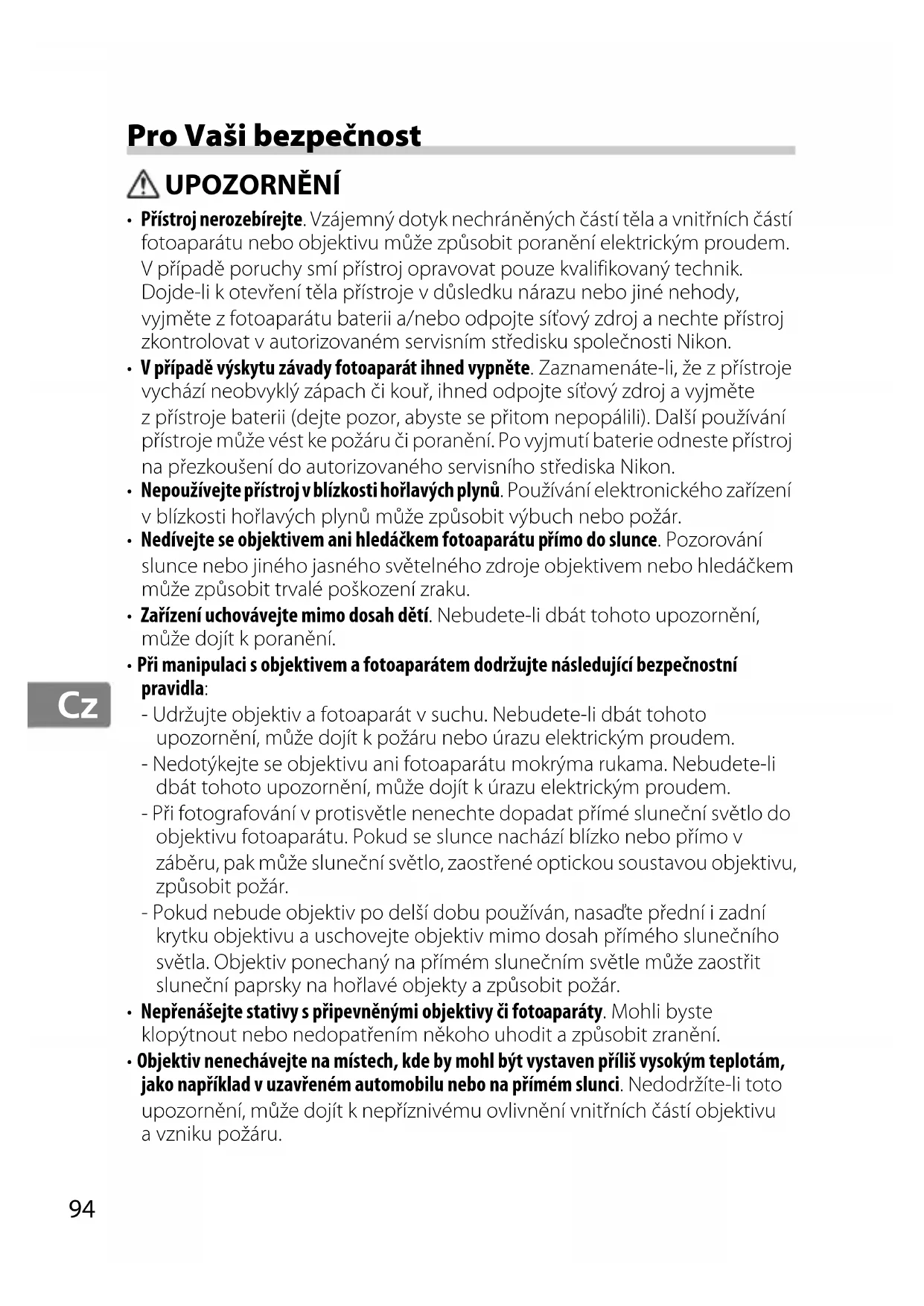

• Přístroj nerozebírejte. Vzájemný dotyk nechráněných částí těla a vnitřních částí fotoaparátu nebo objektivu může způsobit poranění elektrickým proudem. V případě poruchy smí přístroj opravovat pouze kvalifikovaný technik. Dojde-li k otevření těla přístroje v důsledku nárazu nebo jiné nehody, vyjměte z fotoaparátu baterii a/nebo odpojte síťový zdroj a nechte přístroj zkontrolovat v autorizovaném servisním středisku společnosti Nikon.
• V případě výskytu závady fotoaparát ihned vypněte. Zaznamenáte-li, že z přístroje vychází neobvyklý zápach či kouř, ihned odpojte síťový zdroj a vyjměte z přístroje baterii (dejte pozor, abyste se přitom nepopálili). Další používání přístroje může vést ke požáru či poranění. Po vyjmutí baterie odneste přístroj na přezkoušení do autorizovaného servisního střediska Nikon.
• Nepoužívejte přístroj v blízkosti hořlavých plynů. Používání elektronického zařízení v blízkosti hořlavých plynů může způsobit výbuch nebo požár.
• Nedívejte se objektivem ani hledáčkem fotoaparátu přímo do slunce. Pozorování slunce nebo jiného jasného světelného zdroje objektivem nebo hledáčkem může způsobit trvalé poškození zraku.
• Zařízení uchovávejte mimo dosah dětí. Nebudete-li dbát tohoto upozornění, může dojít k poranění.

• Při manipulaci s objektivem a fotoaparátem dodržujte následující bezpečnostní pravidla:

• Udržujte objektiv a fotoaparát v suchu. Nebudete-li dbát tohoto upozornění, může dojít k požáru nebo úrazu elektrickým proudem.

• Nedotýkejte se objektivu ani fotoaparátu mokrýma rukama. Nebudete-li dbát tohoto upozornění, může dojít k úrazu elektrickým proudem.
• Při fotografování v protisvětle nenechte dopadat přímé sluneční světlo do objektivu fotoaparátu. Pokud se slunce nachází blízko nebo přímo v záběru, pak může sluneční světlo, zaostřené optickou soustavou objektivu, způsobit požár.
• Pokud nebude objektiv po delší dobu používán, nasadte přední i zadní krytku objektivu a uschovejte objektiv mimo dosah přímého slunečního světla. Objektiv ponechaný na přímém slunečním světle může zaostřit sluneční paprsky na hořlavé objekty a způsobit požár.

- Nepřenášejte stativy s připevněnými objektivy či fotoaparáty. Mohli byste klopýtnout nebo nedopatřením někoho uhodit a způsobit zranění.

- Objektiv nenechávejte na místech, kde by mohl být vystaven příliš vysokým teplotám, jako například v uzavřeném automobilu nebo na přímém slunci. Nedodržíte-li toto upozornění, může dojít k nepříznivému ovlivnění vnitřních částí objektivu a vzniku požáru.

Děkujeme vám za zakoupení objektivu AF-S NIKKOR 85 mm f/1,8G. Před tím, než začnete výrobek používat, si prosím přečtěte tyto instrukce i návod k použití fotoaparátu.

Poznámka: Po připevnění na digitální jednookou zrcadlovku formátu DX, jako je například fotoaparát D7000 nebo fotoaparáty ze série D300, má tento objektiv obrazový úhel 18° 50' a odpovídá objektivu s ohniskovou vzdáleností 127,5 mm na kinofilmu.

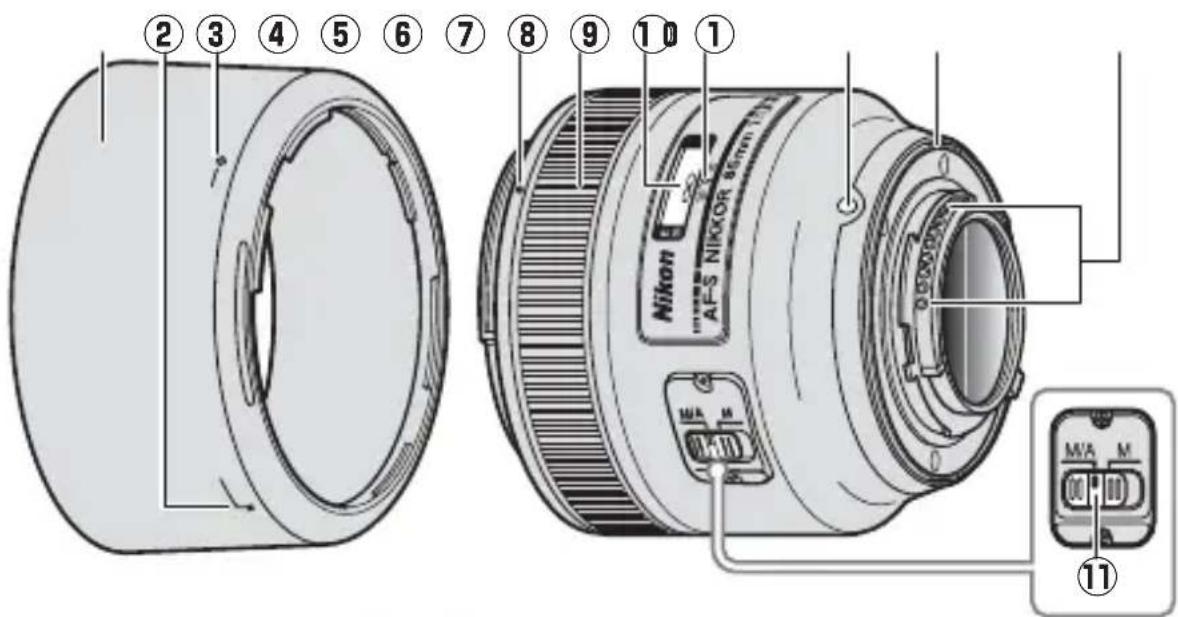

Části objektivu

① Sluneční clona....98
② Značka pro nasazení sluneční clony....98
③ Značka aretované polohy sluneční clony....98
④ Montážní značka sluneční clony....98
⑤ Zaostřovací kroužek......97

⑥ Indikace zaostřené vzdálenosti .....97
⑦ Značka pro odečítání zaostřené vzdálenosti .....97
⑧ Montážní značka objektivu
⑨ Gumové těsnění bajonetu ..... 100
⑩ Kontakty CPU....100
⑪ Volič zaostřovacích režimů......97

Kompatibilita

Zatržení („√“) označují podporované funkce, pomlčky („—“) označují funkce, které nejsou podporovány. Mohou však platit určitá omezení; podrobnosti viz návod k obsluze fotoaparátu.

Fotoaparát	Expoziční režim				AF^2
	P^1	S A	M
Digitální jednooké zrcadlovky Nikon formátů FX a DX √ √ √ √	√
F6, F5, F100, řada F80, řada F75, řada F65, Pronea 600i, Pronea S^3	√	√	√	√	√
Řada F4, F90X, řada F90, řada F70	√	√	—	—	√
Řada F60, řada F55, řada F50, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, Fotoaparáty Nikon MF (vyjma modelu F-601M)	—

1 Zahrnuje režim AUTO a motivové programy.
2 Autofokus.
3 Expoziční režim M (manuální) není dostupný.

■ Zaostřování

Podporované zaostřovací režimy jsou uvedeny v následující tabulce (informace o zaostřovacích režimech fotoaparátu viz návod k použití fotoaparátu).

Fotoaparát	Zaostřovací režim fotoaparátu	Zaostřovací režim objektivu
		M/AM
Digitální jednooké zrcadlovky Nikon formátů FX a DX, F6, F5, řada F4, F100, F90X, řada F90, řada F80, řada F75, řada F70, řada F65, Pronea 600i, Pronea S	AF	Autofokus s prioritou manuálního zaostření	Manuální zaostřování s elektronickým dálkoměrem
	MF	Manuální zaostřování (elektronický dálkoměr je dostupný u všech fotoaparátů kromě F-601M)
Řada F60, řada F55, řada F50, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Autofokus s prioritou manuálního zaostření)

Pro zaostření pomocí autofokusu s prioritou manuálního zaostření (M/A):

1 Posuňte volič zaostřovacích režimů do polohy M/A.
2 Zaostřete.

V případě potřeby lze automaticky zaostřenou vzdálenost upravit otočením zaostřovacího kroužku objektivu ve chvíli, kdy je tlačítko spouště namáčknuto do poloviny (nebo pokud je fotoaparát vybaven tlačítkem AF-ON a tlačítko AF-ON je zmáčknuto). Pro přeostření pomocí autofokusu namáčkněte tlačítko spouště do poloviny nebo znovu stiskněte tlačítko AF-ON.

Poznámka: Infračervené filmy

Při použití objektivu v kombinaci s infračerveným filmem zaostřujte manuálně. Po zaostření se podívejte na aktuálně zaostřenou vzdálenost („4 m“ na obrázku „Hloubka ostrosti“ níže) zobrazovanou pomocí indikace zaostřené vzdálenosti, otočte zaostřovacím kroužkem objektivu tak, aby se tato hodnota vzdálenosti vyrovnala se značkou infračervené korekce, a poté nasad’te červený filtr.

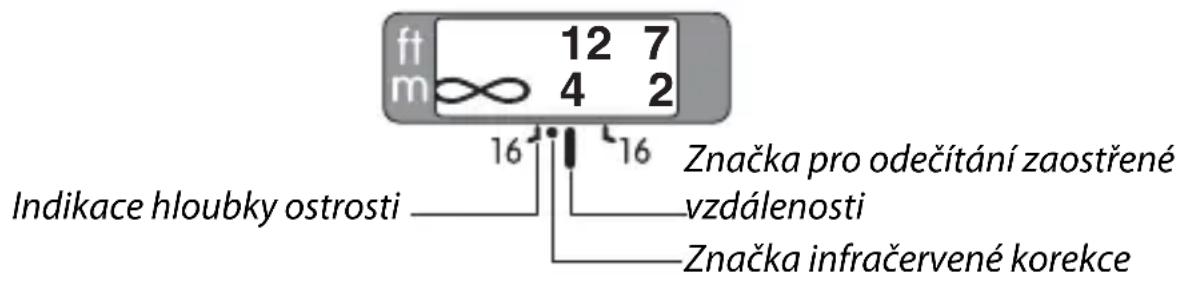

■ Hloubka ostrosti

Indikace hloubky ostrosti na objektivu ukazuje přibližnou hloubku ostrosti (více informací viz strana 174). Pokud fotoaparát nabízí kontrolu hloubky ostrosti (zaclonění na pracovní clonu), lze kontrolovat rozložení hloubky ostrosti rovněž v hledáčku.

Clona

Clonu lze nastavovat pomocí ovládacích prvků fotoaparátu.

■ Vestavěné blesky

Při používání vestavěného blesku u fotoaparátů vybavených takovýmto bleskem sejměte sluneční clonu, abyste zabránili vinětaci (tvorbě stínů v místech obrazového pole, na která nedopadne světlo záblesku blokované sluneční clonou).

■ Sluneční clona

Sluneční clona chrání objektiv a blokuje postranní osvětlení, které by jinak vedlo ke vzniku reflexů a závoje.

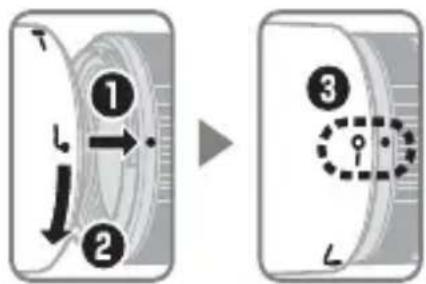

Zarovnejte značku aretované polohy sluneční clony (—○) s montážní značkou sluneční clony (●) na objektivu (3).

Clonu při nasazování nebo snímání držte poblíž symbolu ♪ u jejího okraje a při manipulaci s ní nepoužívejte nadměrnou sílu. Nesprávné připevnění clony může způsobit vinětaci.

V případě, že není sluneční clona používána, lze ji otočit a nasadit na objektiv v obrácené poloze.

■ Zaostřovací matnice

Následující fotoaparáty podporují různé zaostřovací matnice pro různé situace.

MatniceFotoaparát

A

B

C

E

EC-BEC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

◎

◎

◎

F5+DA-30 ◎

◎

○

◎

◎

○(+1,0)

◎(+0,5)

◎

◎

◎

◎: Doporučeno.
O: Vinětace viditelná v hledáčku (snímky nebudou ovlivněny).
—: Nekompatibilní s fotoaparátem.
(:): Čísla v závorkách představují korekci expozice pro integrální měření se zdůrazněným středem. U fotoaparátu F6 provedete korekci expozice pomocí položky „Other screen“ (Jiná matnice) v uživatelské funkci „b6: Screen comp.“ (Korekce matnice). Pokud používáte jiné matnice než typu B nebo E, je nutné vybrat nastavení „Other screen“ (Jiná matnice) dokonce i když je požadována hodnota korekce „0“ (bez nutnosti korekce). U fotoaparátu F5 provedte korekci pomocí uživatelské funkce č.18; podrobnosti viz návod k obsluze fotoaparátu.
Prázdné políčko:
Nevhodné k použití s tímto objektivem. Matnici typu M však lze i přesto použít pro mikrofotografii a makrofotografii při zvětšení 1 : 1 nebo vyšším.

Poznámka: Fotoaparát F5 podporuje měření Matrix pouze v kombinaci se zaostřovacími matnicemi A, B, E, EC-B/EC-E, J a L.

■ Zacházení s objektivem

• Nezvedejte ani nedržte objektiv nebo fotoaparát pouze za sluneční clonu.
• Kontakty CPU udržujte čisté.
• Pokud by se gumové těsnění bajonetu poškodilo, přestaňte přístroj používat a nechte objektiv opravit v autorizovaném servisu společnosti Nikon.
  • Pro odstranění prachu a jiných nečistot z objektivu používejte ofukovací balónek. Pro odstranění skvrn a otisků prstů naneste malé množství etanolu nebo tekutiny k čistění objektivů na měkkou čistou bavlněnou látku nebo tkaninu, určenou k čistění objektivů. Optické plochy čistěte kruhovým pohybem směrem od středu ke krajům a dávejte pozor, abyste nezanechávali mapy nebo se nedotkli čoček prsty.
• Pro čistění objektivu nepoužívejte organická rozpouštědla jako ředidlo nebo benzen.
• Sluneční clonu anebo NC filtry lze použít k ochraně předního optického členu objektivu.
• Před prěnášením objektivu v měkkém pouzdře nasad'te na objektiv prědní a zadní krytku.
• Pokud nebude objektiv po delší dobu používán, skladujte ho na chladném suchém místě, abyste zabránili vzniku plísně nebo koroze. Objektiv neponechávejte na přímém slunci nebo v blízkosti naftalínových či kafrových kuliček.
• Udržujte objektiv suchý. Koroze vnitřního mechanizmu může způsobit nenapravitelné škody.
• Ponechání objektivu na místě s příliš vysokou teplotou by mohlo poškodit plastové části.

■ Dodávané příslušenství

• Zaklapávací přední krytka objektivu 67 mm LC-67
  • Zadní krytka objektivu LF-4
  • Bajonetová sluneční clona HB-62
• Měkké pouzdro na objektiv CL-1015

■ Kompatibilní příslušenství

- Šroubovací filtry 67 mm

■ Specifikace

Typ	AF-S NIKKOR typu G s vestavěným CPU a bajonetem Nikon F
Ohnisková vzdálenost	85 mm
Světelnost	f/1,8
Konstrukce objektivu	9 čoček/9 členů
Obrazový úhel	Kinofilmové jednooké zrcadlovky Nikon a digitální jednooké zrcadlovky formátu FX: 28° 30'Digitální jednooké zrcadlovky Nikon formátu DX: 18° 50'Fotoaparáty se systémem IX240: 22° 50'
Informace o vzdálenosti	Přenášená do fotoaparátu
Zaostřování	Systém vnitřního zaostřování (IF) Nikon s automatickým zaostřováním poháněným ultrazvukovým zaostřovacím motorem a manuálním zaostřováním pomocí zaostřovacího kroužku
Indikace zaostřené vzdálenosti	0,8 m až nekonečno ( )
Nejkratší zaostřitelná vzdálenost	0,8 m od obrazové roviny
Počet lamel clony	7 (kruhový otvor clony)
Clona	Plně automatická
Rozsah clon	f/1,8 až f/16
Měření expozice	Při plně otevřené cloně
Průměr filtrového závitu	67 mm (P=0,75 mm)
Rozměry	Průměr přibl. 80 mm × 73 mm (vzdálenost od dosedací plochy bajonetu)
Hmotnost	Přibl. 350 g

Společnost Nikon si vyhrazuje právo kdykoli a bez předchozího upozornění měnit specifikace hardwaru popsaného v tomto návodu k použití.

Poznámka: Infračervený film

■ Vstavané zábleskové jednotky

• 67 mm závitové filtre

■ Špecifikácie

■Upozornění pro zákazníky v Evropě

Tento symbol značí, že elektrické a elektronické vybavení nepatří do komunálního odpadu.

Následující informace jsou určeny pouze uživatelům vevropských zemích:

• Likvidace tohoto výrobku se provádí v rámci tříděného odpadu na příslušném sběrném místě. Výrobek nedávejte do běžného komunálního odpadu.
• Třídění odpadu a recyklace napomáhají ochraně přírodních zdrojů a předcházejí negativním vlivům na lidské zdraví a životní prostředí, ve které by mohla vyústit nesprávná likvidace odpadu.
• Další informace ohledně nakládání s odpadními produkty vám poskytne dodavatel nebo místní úřad.

Sk

Tento symbol znamená, že elektrické a elektronické zariadenia je potrebné odovzdat do separovaného odpadu.
