Typ	Objektiv AF-S av typ G med inbyggd mikroprocessor och F-fattning
Brännvidd	85 mm
Maximal bländare	f/1.8
Optisk konstruktion	9 linser i 9 grupper
Bildvinkel (FX-format)	28°30'
Bildvinkel (DX-format)	18°50' (motsvarande 127,5 mm i 24×36)
Fokusstyrning	IF-system med SWM-motor (tyst), autofokus med manuell prioritet (M/A)
Minsta fokuseringsavstånd	0,8 m (från bildplanet)
Avståndsindikator	0,8 m till oändligheten
Bländarlameller	7 (cirkulär)
Bländarområde	f/1.8 till f/16
Filtergänga	67 mm (P=0,75 mm)
Mått	Ca 80 mm diameter × 73 mm
Vikt	Ca 350 g
Medföljande tillbehör	Främre (LC-67) och bakre (LF-4) lock, motljusskydd HB-62, väska CL-1015
Skötsel och rengöring	Blåsborste för damm, mjuk trasa med etanol eller rengöringsmedel, använd inte organiska lösningsmedel. Skydda med NC-filter eller motljusskydd.
Säkerhet	Montera inte isär, titta inte på solen med objektivet, använd inte i närvaro av brandfarlig gas, håll utom räckhåll för barn.
Kompatibilitet med kamerahus	Nikon FX/DX digitala spegelreflexkameror, F6, F5, F100, F80-serien, F75, F65, Pronea etc. (se manual för detaljer)
Allmän information	Objektiv av typ G, fullöppen mätning, helautomatisk bländare. Gummipackning på fattningen, mikroprocessorkontakter.

Vanliga frågor - AFS Nikkor 85mm f1.8G NIKON

Hur rengör jag objektivet AFS Nikkor 85mm f/1.8G?

Använd en blåsborste för att ta bort damm och ludd. För fläckar, fukta en ren bomullstrasa med lite etanol eller objektivrengöring, och torka i cirkelrörelser från mitten utåt. Använd aldrig målarfärgsförtunning eller bensen. Motljusskyddet eller ett NC-filter kan skydda frontlinsen.

Vilka Nikon-kamerahus är kompatibla med detta objektiv?

Objektivet är kompatibelt med Nikon digitala spegelreflexkameror i FX- och DX-format, samt med filmkameror F6, F5, F100, F80-serien, F75, F65, Pronea 600i, Pronea S och andra. Se kompatibilitetstabellen i manualen för funktionerna autofokus och exponeringsläge.

Hur använder jag det medföljande motljusskyddet (HB-62)?

Rikta motljusskyddets låsmarkering (—) mot objektivets monteringsmarkering (●) och vrid för att fästa. För att ta bort, gör omvänt. Motljusskyddet kan vändas och monteras baklänges för förvaring. Ta bort det vid användning av inbyggd blixt för att undvika vinjettering.

Hur gör jag manuell fokusering med detta objektiv?

Ställ fokuslägesomkopplaren på M/A (autofokus med manuell prioritet) eller M (manuell). I läge M/A kan du finjustera fokus genom att vrida på fokusringen medan avtryckaren hålls halvt nedtryckt. I läge M är fokuseringen helt manuell (elektronisk avståndsmätare fungerar på de flesta kamerahus).

Vad är skärpedjupet för objektivet 85mm f/1.8?

Skärpedjupsindikatorerna på objektivet ger en uppskattning. Till exempel vid f/1.8 och 4 m avstånd är skärpedjupet några centimeter. Använd din kameras skärpedjupsförhandsgranskningsknapp för att se effekten i sökaren.

Kan jag använda ett filter på detta objektiv?

Ja, filtergängan är 67 mm (gängstigning 0,75 mm). Du kan skruva på NC-filter, polarisationsfilter, UV-filter etc. Se till att filtret inte är för tjockt, vilket kan orsaka vinjettering.

Vad gör jag om gummipackningen på fattningen är skadad?

Sluta omedelbart att använda objektivet och lämna in det till en auktoriserad Nikon-service för reparation. Packningen skyddar mot damm och fukt; en skadad packning kan äventyra tätningen.

Hur förvarar jag objektivet under en längre tid?

Sätt på främre och bakre lock, förvara på en sval och torr plats skyddad från direkt solljus. Undvik att förvara med malmedel (naftalin eller kamfer). Använd den medföljande mjuka väskan CL-1015 för skydd.

Vilka säkerhetsföreskrifter är viktiga med detta objektiv?

Titta aldrig på solen med objektivet, det kan orsaka bestående ögonskada. Använd inte i närvaro av brandfarlig gas (explosionsrisk). Om rök eller ovanlig lukt uppstår, stäng av kameran, ta bort batteriet och kontakta en auktoriserad Nikon-service.

Är detta objektiv lämpligt för infraröd fotografering?

Ja, men fokusera manuellt. Efter fokusering, notera avståndet på indikatorn, vrid ringen för att rikta in detta avstånd med det infraröda korrigeringsmärket (markerat i rött på objektivet), och montera sedan ett rött filter. Se manualen för mer information.

BRUKSANVISNING AFS Nikkor 85mm f1.8G NIKON

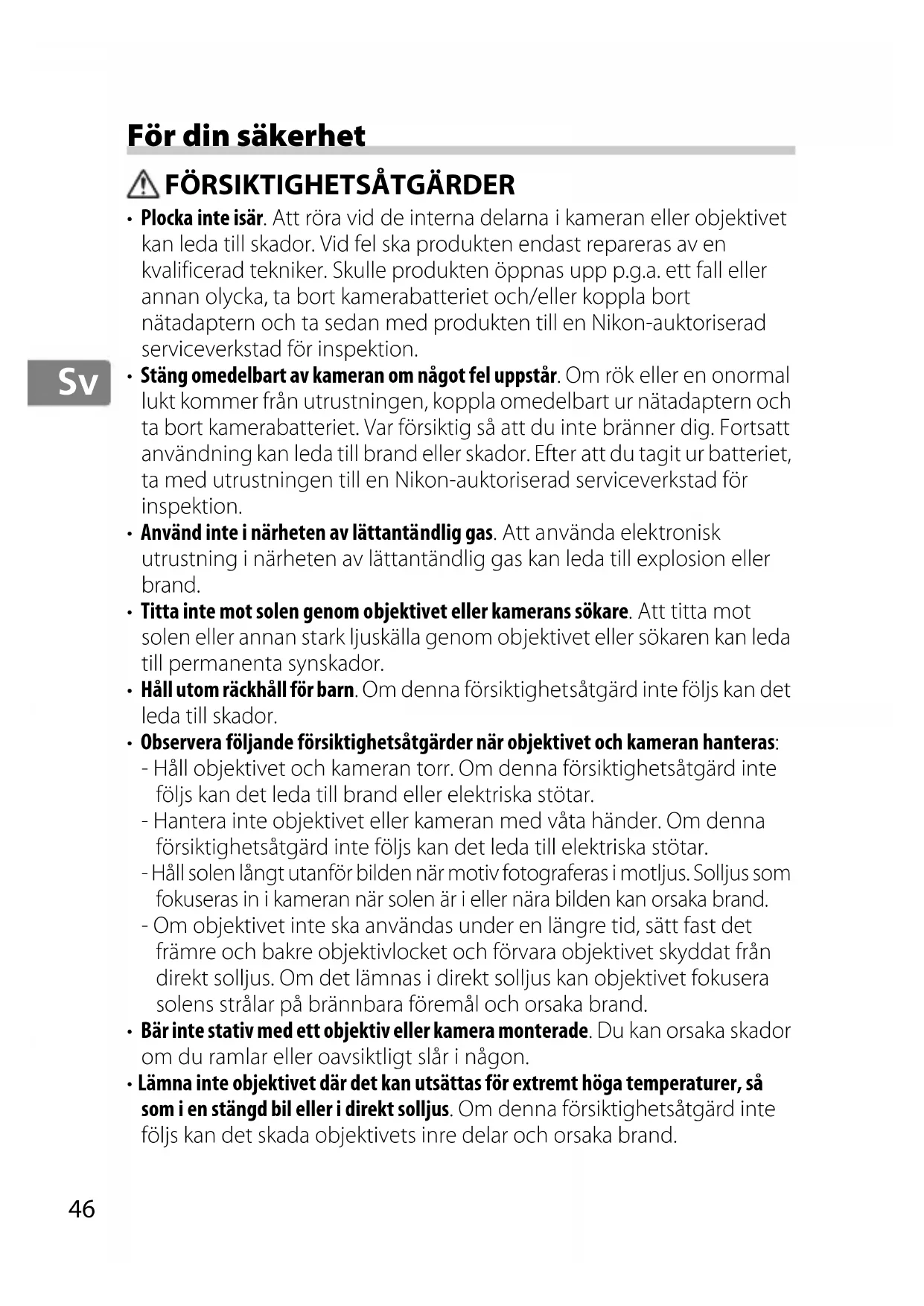

• Plocka inte isär. Att röra vid de interna delarna i kameran eller objektivet kan leda till skador. Vid fel ska produkten endast repareras av en kvalificerad tekniker. Skulle produkten öppnas upp p.g.a. ett fall eller annan olycka, ta bort kamerabatteriet och/eller koppla bort nätadaptern och ta sedan med produkten till en Nikon-auktoriserad serviceverkstad för inspektion.
• Stäng omedelbart av kameran om något fel uppstår. Om rök eller en onormal lukt kommer från utrustningen, koppla omedelbart ur nätadaptern och ta bort kamerabatteriet. Var försiktig så att du inte bränner dig. Fortsatt användning kan leda till brand eller skador. Efter att du tagit ur batteriet, ta med utrustningen till en Nikon-auktoriserad serviceverkstad för inspektion.
• Använd inte i närheten av lättantändlig gas. Att använda elektronisk utrustning i närheten av lättantändlig gas kan leda till explosion eller brand.
• Titta inte mot solen genom objektivet eller kamerans sökare. Att titta mot solen eller annan stark ljuskälla genom objektivet eller sökaren kan leda till permanenta synskador.
• Håll utom räckhåll för barn. Om denna försiktighetsåtgärd inte följs kan det leda till skador.

• Observera följande försiktighetsåtgärder när objektivet och kameran hanteras:

• Håll objektivet och kameran torr. Om denna försiktighetsåtgärd inte följs kan det leda till brand eller elektriska stötar.

• Hantera inte objektivet eller kameran med våta händer. Om denna försiktighetsåtgärd inte följs kan det leda till elektriska stötar.
• Håll solen långt utanför bilden när motiv fotograferas i motljus. Solljus som fokuseras in i kameran när solen är i eller nära bilden kan orsaka brand.
• Om objektivet inte ska användas under en längre tid, sätt fast det främre och bakre objektivlocket och förvara objektivet skyddat från direkt solljus. Om det lämnas i direkt solljus kan objektivet fokusera solens strålar på brännbara föremål och orsaka brand.

- Bär inte stativ med ett objektiv eller kamera monterade. Du kan orsaka skador om du ramlar eller oavsiktligt slår i någon.

- Lämna inte objektivet där det kan utsättas för extremt höga temperaturer, så som i en stängd bil eller i direkt solljus. Om denna försiktighetsåtgärd inte följs kan det skada objektivets inre delar och orsaka brand.

Tack för att du köpt ett AF-S NIKKOR 85mm f/1.8G-objektiv. Innan produkten används, var god läs både dessa instruktioner och kamerans handbok noggrant.

Obs!: När det är monterat på en digital spegelreflexkamera i DX-format såsom D7000 eller kameror i D300-serien har detta objektiv en bildvinkel på 18°50' och en brännvidd som motsvarar 127,5 mm (35 mm-format).

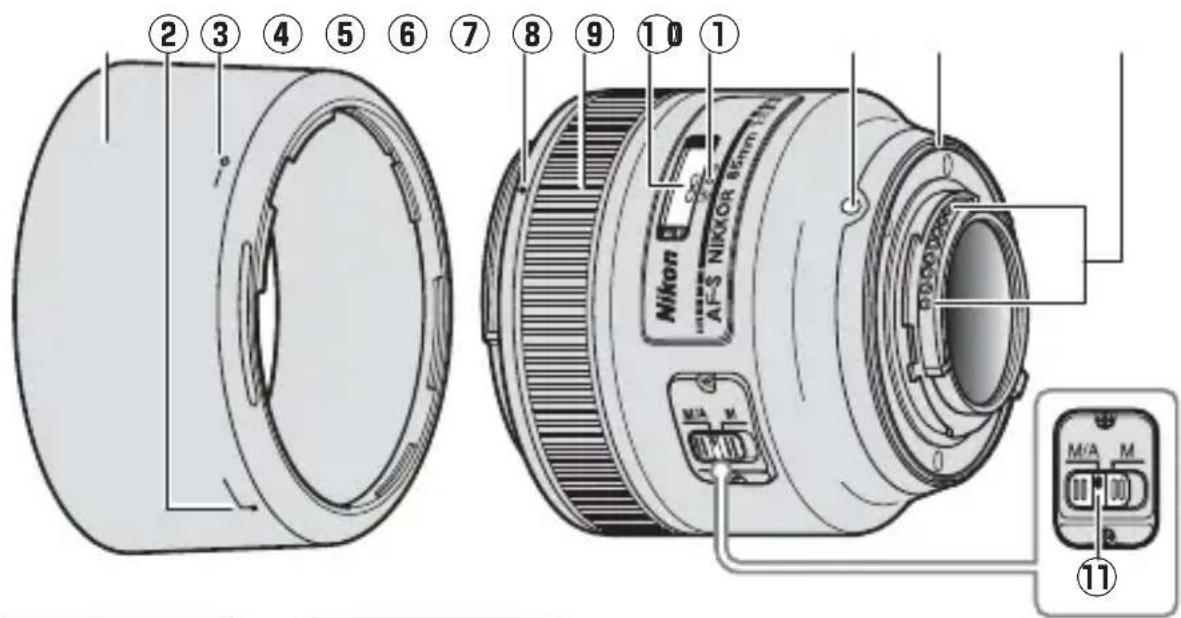

■ Objektivets delar

① Motljusskydd.... 50
② Justeringsmarkering för motljusskydd.... 50
③Låsmarkering för motljusskydd.... 50
④Monteringsmarkering för motljusskydd.... 50
⑤Fokusring.... 49

⑥ Fokusavständsindikering .....49
⑦Fokusavständsmarkering......49
⑧ Objektivets monteringsmarkering
⑨Objektivets gummimonteringspackning ...52
⑩CPU-kontakter....52
⑪Fokuslägesväljare......49

Kompatibilitet

Bockar ("√") indikerar funktioner som stöds, streck ("—") funktioner som inte stöds. Vissa begränsningar kan finnas, se kamerans handbok för mer information.

Kamera	Exponerings (fotograferings)-läge				AF^2
	P^1	S A	M
Nikon digitala spegelreflexkameror i FX-format och DX-format √ √	√	√		√
F6, F5, F100, F80-serien, F75-serien, F65-serien, Pronea 600i, Pronea S^3	√	√	√	√	√
F4-serien, F90X, F90-serien, F70-serien	√	√	—	—	√
F60-serien, F55-serien, F50-serien, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M √ √ — — —
F3AF, F-601, F-501, Nikon MF kameror (utom F-601M) —

1 Inkluderar AUTO och motivlägen (Digital Vari-program).
2 Autofokus.
3 Exponeringsläge M (manuellt) ej tillgängligt.

■ Fokusering

Fokuslägen som stöds visas i följande tabell (för information om kamerafokuslägen, se kamerans handbok).

Kamera	Kamerafokusläge	Objektivfokusläge
		M/AM
Nikon digitala spegelreflexkameror i FX-format och DX-format, F6, F5, F4-serien, F100, F90X, F90-serien, F80-serien, F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S	AF	Autofokus med manuell styrning	Manuell fokusering med elektronisk avständsmätare
	MF	Manuell fokusering (elektronisk avständsmätare tillgänglig med alla kameror förutom F-601 M)
F60-serien, F55-serien, F50-serien, F-801s, F-801, F-601 M, F-401x, F-401s, F-401	AF, MF

M/A (Autofokus med manuell styrning)

För att fokusera med autofokus med manuell styrning (M/A):

1 Dra objektivets fokuslägesväljare till M/A.
2 Fokusera.

Om så önskas kan autofokus åsidosättas genom att rotera objektivets fokusring medan avtryckaren är intryckt halvvägs (eller, om kameran är utrustad med en AF-ON-knapp, medan AF-ON-knappen är intryckt). För att fokusera om med autofokus, tryck in avtryckaren halvvägs eller tryck på AF-ON-knappen igen.

Observera: Infraröd film

Justera fokus manuellt när du använder objektivet med infraröd film. Efter fokusering, observera det aktuella fokusavståndet ("4 m" i bilden "skärpedjup" nedan), som visas med fokusavståndsindikeringen. Vrid därefter fokusringen för att passa in detta avständ med den infraröda kompenseringsmarkeringen och montera sedan ett rött filter.

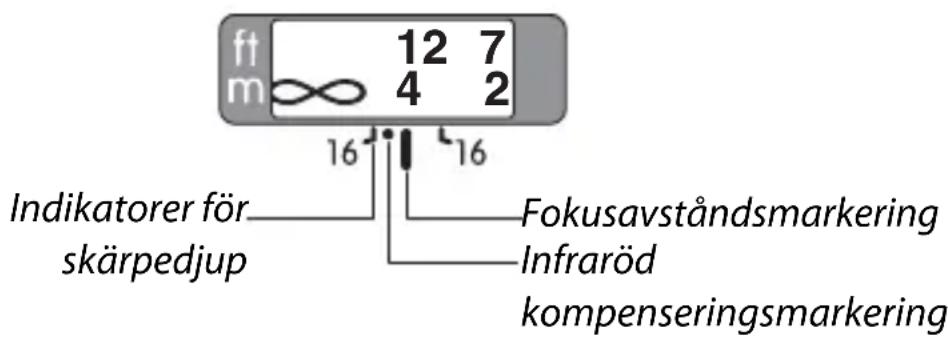

■ Skärpedjup

Indikatorerna för skärpedjup på objektivet visar det ungefärliga skärpedjupet (se sida 174 för mer information).

Om kameran har möjlighet till förhandsgranskning av skärpedjupet (stop down) kan skärpedjupet också förhandsgranskas i sökaren.

Bländare

Bländaren justeras med kamerakontrollerna.

■ Inbyggda blixtenheter

När den inbyggda blixten används på kameror som är utrustade med en inbyggd blixtenhet, ta bort motljusskyddet för att förhindra vinjettering (skuggor som uppstår där den främre delen av objektivet skymmer den inbyggda blixten).

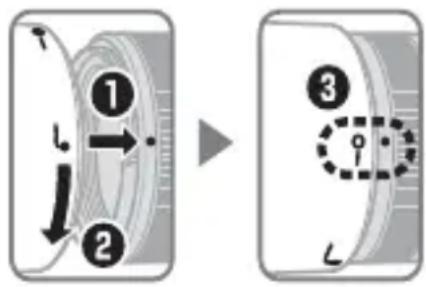

■ Motljusskyddet

Motljusskydden skyddar objektivet och blockerar ljus som annars kan orsaka linsöverstrålning eller ghost-effekt.

Rikta upp motljusskyddets låsmarkering (—○) med motljusskyddets monteringsmarkering (●) på objektivet (3).

Vid montering och borttagning av skyddet, håll i det längst ner vid -symbolen och undvik att hålla i det för hårt. Om skyddet inte är korrekt monterat kan vinjettering inträffa.

Skyddet kan vändas och monteras på objektivet när det inte används.

■ Mattskivor

Följande kameror stöder en mängd olika mattskivor för användning i olika situationer.

Skiva

A B C E

EC-B EC-E

G1 G2 G3 G4 J L M U Kamera

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○(+1.0)

◎(+0.5)

◎

◎

◎

◎: Rekommenderas.
O: Vinjettering är synlig i sökaren (fotografier påverkas inte).
—: Inte kompatibel med kameran.

( ): Siffror inom parentes visar exponeringskompensationen för centrumvägd mätning. Välj "Other screen (Annan skiva)" för anpassad inställning b6 ("Screen comp. (Skivkomp.)") när exponeringskompensationen justeras för F6; notera att med andra skivor än B eller E måste "Other screen (Annan skiva)" väljas även när värdet för exponeringskompensationen är 0. Exponeringskompensationen för F5 kan justeras med anpassad inställning 18; se kamerans handbok för mer information.

Tom cell: Ej lämplig för användning med detta objektiv. Notera dock att skivor av typ M kan användas för mikroskopfotografering och makrofotografering vid förstoringar på 1 : 1 eller högre.

Obs!: F5 stöder matrismätning endast med mattskivorna A, B, E, EC-B/EC-E, J och L.

■ Objektivskötsel

• Lyft inte upp eller håll i objektivet eller kameran bara med hjälp av motljusskyddet.
• Håll CPU-kontakterna rena.
• Om objektivets gummimonteringspackning skulle skadas, sluta omedelbart använda utrustningen och ta med objektivet till en Nikon-auktoriserad serviceverkstad för reparation.
• Använd en blåspensel för att ta bort damm och ludd från objektivets ytor. För att ta bort smuts och fingeravtryck, använd en liten mängd etanol eller linsrengöringsmedel på en mjuk, ren bomullstrasa eller linsrengöringsduk och rengör från mitten och utåt med en cirkelrörelse. Var försiktig så att du inte lämnar fläckar eller rör vid glaset med fingrarna.
• Använd aldrig organiska lösningsmedel som thinner eller bensen för att rengöra objektivet.
• Motljusskyddet eller NC-filter kan användas för att skydda objektivets främre element.
• Sätt fast det främre och bakre locket innan objektivet placeras i sitt mjuka fodral.
• Om objektivet inte ska användas under en längre tid, förvara det på en sval, torr plats för att förhindra mögel och rost. Förvara inte i direkt solljus eller med malkulor av nafta eller kamfer.
• Håll objektivet torrt. Om den interna mekanismen rostar kan det leda till skador som inte kan repareras.
• Om objektivet lämnas på extremt varma platser kan detta skada eller förvrida delar gjorda av armerad plast.

■ Medföljande tillbehör

• 67 mm främre objektivlock som knäpps på plats LC-67
• Bakre objektivlock LF-4
  • Bajonettskydd HB-62
  • Flexibelt objektivfodral CL-1015

■ Kompatibla tillbehör

- 67 mm skruvfilter

■ Specifikationer

Typ Typ G AF-S-objektiv	med inbyggd CPU- och F-fattning
Brännvidd 85 mm
Största bländare f/1.8
Objektivets konstruktion 9	element i 9 grupper
Bildvinkel · Nikon filmsystem	m kameror och digitala systemkameror i FX-format: 28°30'Nikon digitala systemkameror i DX-format: 18°50'IX240-systemkameror: 22°50'
Avständsinformation Skickas till kameran
Fokusering	Nikon inre fokuseringssystem (IF) med autofokus kontrollerad av Silent Wave-motor och separat fokusring för manuell fokusering
Fokusavståndsindikering	0,8 m till oändlighet (∞)
Minsta fokusavstånd 0,8 m	från skärpeplanet
Diafragmablad 7 (rundad diafragmaöppning)
Diafragma Helautomatisk
Bländarområde f/1.8 till f/16
Mätning	Full bländare
Filterstorlek	67 mm (P=0,75 mm)
Dimensioner	Ca 80 mm diameter × 73 mm (avständ från kamerans objektivmonteringsfläns)
Vikt	Ca 350 g

Nikon förbehåller sig rätten att ändra specifikationerna för hårdvaran som beskrivs i denna handbok när som helst och utan föregående meddelande.

Denna symbol indikerar att elektrisk och elektronisk utrustning måste lämnas till separat insamling.

Följande gäller endast användare i europeiska länder:

- Den här produkten ska lämnas till separat insamling vid en särskild insamlingsplats. Släng inte produkten tillsammans med det vanliga hushållsavfallet.

- Separat insamling och återvinning hjälper till att spara på naturresurserna och förhindrar den negativa påverkan på människors hälsa och på miljön som kan inträffa vid felaktig kassering.

- Mer information får du från återförsäljaren eller av de lokala myndigheter som ansvarar för avfallshanteringen där du bor.
