Typ	Objektiv AF-S Typ G mit integriertem Mikroprozessor und F-Bajonett
Brennweite	85 mm
Maximale Blende	f/1.8
Optischer Aufbau	9 Linsen in 9 Gruppen
Bildwinkel (FX-Format)	28°30'
Bildwinkel (DX-Format)	18°50' (entspricht 127,5 mm bei 24×36)
Fokussierung	IF-System mit SWM-Motor (leise), Autofokus mit manueller Priorität (M/A)
Mindestfokussierabstand	0,8 m (ab Bildebene)
Entfernungsanzeige	0,8 m bis unendlich
Blendenlamellen	7 (abgerundet)
Blendenbereich	f/1.8 bis f/16
Filtergewinde	67 mm (P=0,75 mm)
Abmessungen	Ca. 80 mm Durchmesser × 73 mm
Gewicht	Ca. 350 g
Mitgeliefertes Zubehör	Vordere (LC-67) und hintere (LF-4) Abdeckkappen, Gegenlichtblende HB-62, Tasche CL-1015
Pflege und Reinigung	Blasebalg für Staub, weiches Tuch mit Ethanol oder Reinigungsmittel, keine organischen Lösungsmittel verwenden. Mit NC-Filter oder Gegenlichtblende schützen.
Sicherheit	Nicht zerlegen, nicht in die Sonne schauen, nicht in Gegenwart von brennbaren Gasen verwenden, von Kindern fernhalten.
Kamerakompatibilität	Nikon FX/DX-Digitalkameras, F6, F5, F100, Baureihe F80, F75, F65, Pronea usw. (siehe Anleitung für Details)
Allgemeine Informationen	G-Typ-Objektiv, Vollblendenmessung, vollautomatische Blende. Gummiring am Bajonett, Mikroprozessorkontakte.

Häufig gestellte Fragen - AFS Nikkor 85mm f1.8G NIKON

Wie reinige ich das AFS Nikkor 85mm f1.8G Objektiv?

Verwenden Sie einen Blasebalg, um Staub und Fusseln zu entfernen. Bei Flecken ein sauberes Baumwolltuch mit etwas Ethanol oder Objektivreiniger befeuchten und in kreisenden Bewegungen von der Mitte nach außen reinigen. Niemals Farbverdünner oder Benzin verwenden. Die Gegenlichtblende oder ein NC-Filter kann die Frontlinse schützen.

Welche Nikon-Gehäuse sind mit diesem Objektiv kompatibel?

Das Objektiv ist kompatibel mit Nikon FX- und DX-Digitalkameras sowie mit analogen Gehäusen F6, F5, F100, Baureihe F80, F75, F65, Pronea 600i, Pronea S und anderen. Konsultieren Sie die Kompatibilitätstabelle in der Anleitung für die Funktionen Autofokus und Belichtungsmodus.

Wie verwende ich die mitgelieferte Gegenlichtblende (HB-62)?

Richten Sie die Markierung der Gegenlichtblende (—) auf die Montagemarkierung (●) des Objektivs aus und drehen Sie sie zur Befestigung. Zum Entfernen den Vorgang umkehren. Die Gegenlichtblende kann für die Aufbewahrung umgekehrt und rückwärts montiert werden. Entfernen Sie sie bei Verwendung des integrierten Blitzes, um Vignettierung zu vermeiden.

Wie stelle ich mit diesem Objektiv manuell scharf?

Stellen Sie den Fokusmodus-Schalter auf M/A (Autofokus mit manueller Priorität) oder auf M (manuell). Im M/A-Modus können Sie die Fokussierung durch Drehen des Fokusrings feinjustieren, während Sie den Auslöser halb gedrückt halten. Im M-Modus erfolgt die Fokussierung vollständig manuell (der elektronische Entfernungsmesser funktioniert bei den meisten Gehäusen).

Wie groß ist die Schärfentiefe des 85mm f/1.8 Objektivs?

Die Schärfentiefen-Anzeigen auf dem Objektiv geben eine Näherung. Bei f/1.8 und 4 m Entfernung beträgt die Schärfentiefe z.B. einige Zentimeter. Verwenden Sie die Schärfentiefenvorschautaste Ihrer Kamera, um den Effekt im Sucher zu sehen.

Kann ich einen Filter auf diesem Objektiv verwenden?

Ja, der Filterdurchmesser beträgt 67 mm (Gewindesteigung 0,75 mm). Sie können NC-Filter, Polarisationsfilter, UV-Filter usw. aufschrauben. Stellen Sie sicher, dass Sie keine zu dicken Filter verwenden, die Vignettierung verursachen könnten.

Was tun, wenn der Gummiring des Bajonetts beschädigt ist?

Stellen Sie die Verwendung sofort ein und bringen Sie das Objektiv zu einem autorisierten Nikon-Servicecenter zur Reparatur. Der Ring schützt vor Staub und Feuchtigkeit; ein beschädigter Ring kann die Abdichtung beeinträchtigen.

Wie lagere ich das Objektiv über einen längeren Zeitraum?

Bringen Sie die vordere und hintere Abdeckkappe an und lagern Sie es an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung. Vermeiden Sie die Lagerung mit Mottenkugeln (Naphthalin oder Kampfer). Verwenden Sie die mitgelieferte weiche Tasche CL-1015 zum Schutz.

Welche Sicherheitsvorkehrungen sind bei diesem Objektiv wichtig?

Blicken Sie niemals mit dem Objektiv in die Sonne, da dies zu irreversiblen Augenschäden führen kann. Verwenden Sie es nicht in der Nähe von brennbaren Gasen (Explosionsgefahr). Bei Rauch oder ungewöhnlichem Geruch schalten Sie die Kamera aus, entfernen Sie den Akku und wenden Sie sich an ein autorisiertes Nikon-Servicecenter.

Ist dieses Objektiv für Infrarotfotografie geeignet?

Ja, aber fokussieren Sie manuell. Notieren Sie nach dem Fokussieren die Entfernung auf der Anzeige, drehen Sie den Ring, um diese Entfernung auf die Infrarot-Korrekturmarkierung (rot auf dem Objektiv) auszurichten, und setzen Sie dann einen Rotfilter ein. Weitere Details finden Sie in der Anleitung.

BEDIENUNGSANLEITUNG AFS Nikkor 85mm f1.8G NIKON

CAN ICES-3 B / NMB-3 B

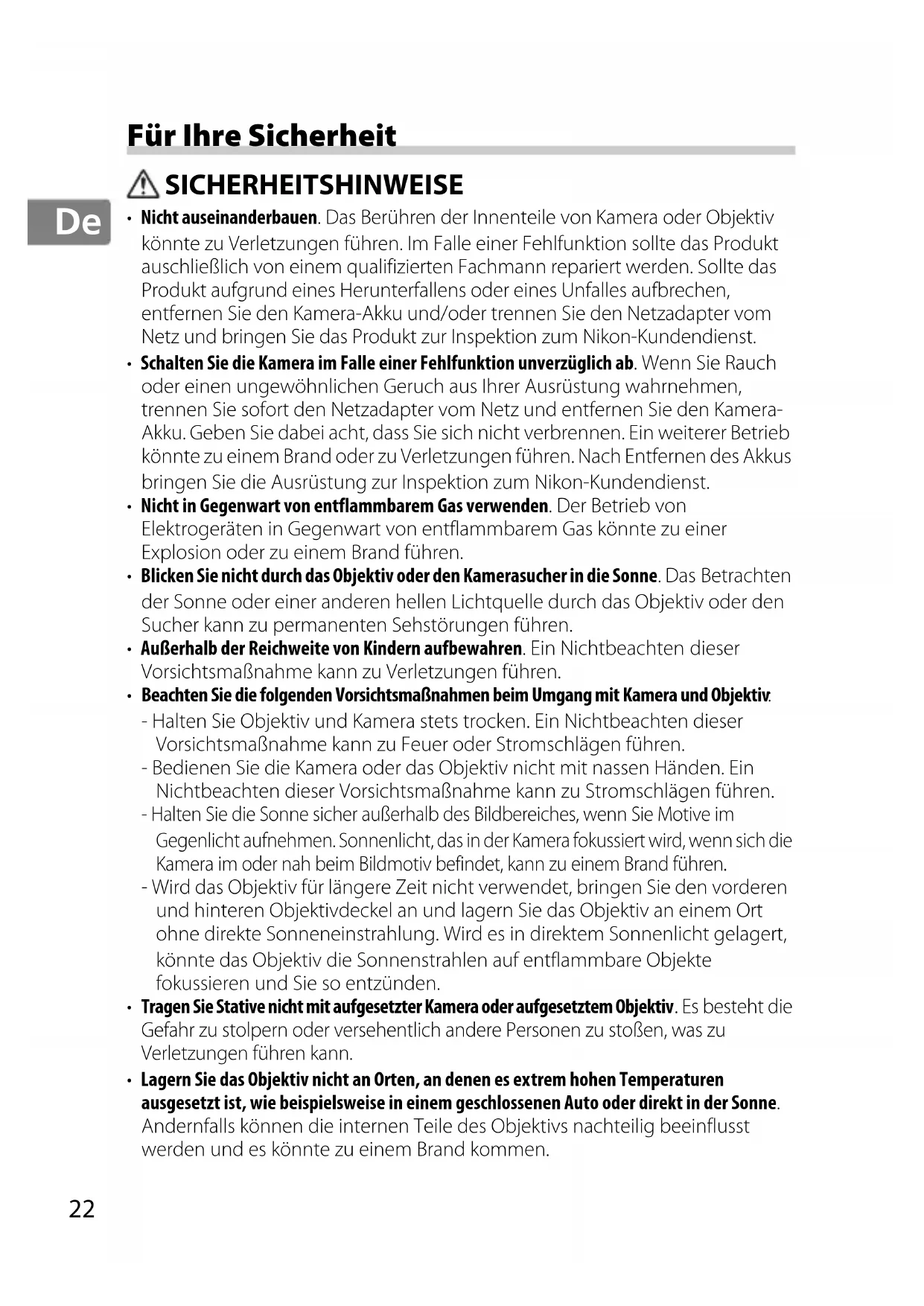

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv könnte zu Verletzungen führen. Im Falle einer Fehlfunktion sollte das Produkt ausschließlich von einem qualifizierten Fachmann repariert werden. Sollte das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfernen Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus Ihrer Ausrüstung wahrnehmen, trennen Sie sofort den Netzadapter vom Netz und entfernen Sie den Kamera-Akku. Geben Sie dabei acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entfernen des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas könnte zu einer Explosion oder zu einem Brand führen.
• Blicken Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sucher kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.
• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv.
• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlägen führen.
• Bedienen Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlägen führen.
• Halten Sie die Sonne sicher außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.
• Wird das Objektiv für längere Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wird es in direktem Sonnenlicht gelagert, könnte das Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entzünden.
• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolpern oder versehentlich andere Personen zu stoßen, was zu Verletzungen führen kann.
• Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beispielsweise in einem geschlossenen Auto oder direkt in der Sonne.
  Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es könnte zu einem Brand kommen.

Vielen Dank, dass Sie sich für ein AF-S NIKKOR 85 mm 1:1,8G Objektiv entschieden haben. Bitte lesen Sie vor der Verwendung dieses Produktes sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: Wenn das Objektiv mit einer digitalen Spiegelreflexkamera mit DX-Format wie der D7000 oder einer Kamera der D300-Serie verwendet wird, hat es einen Blickwinkel von 18°50′, der einer Brennweite von 127,5 mm beim Kleinbildformat entspricht.

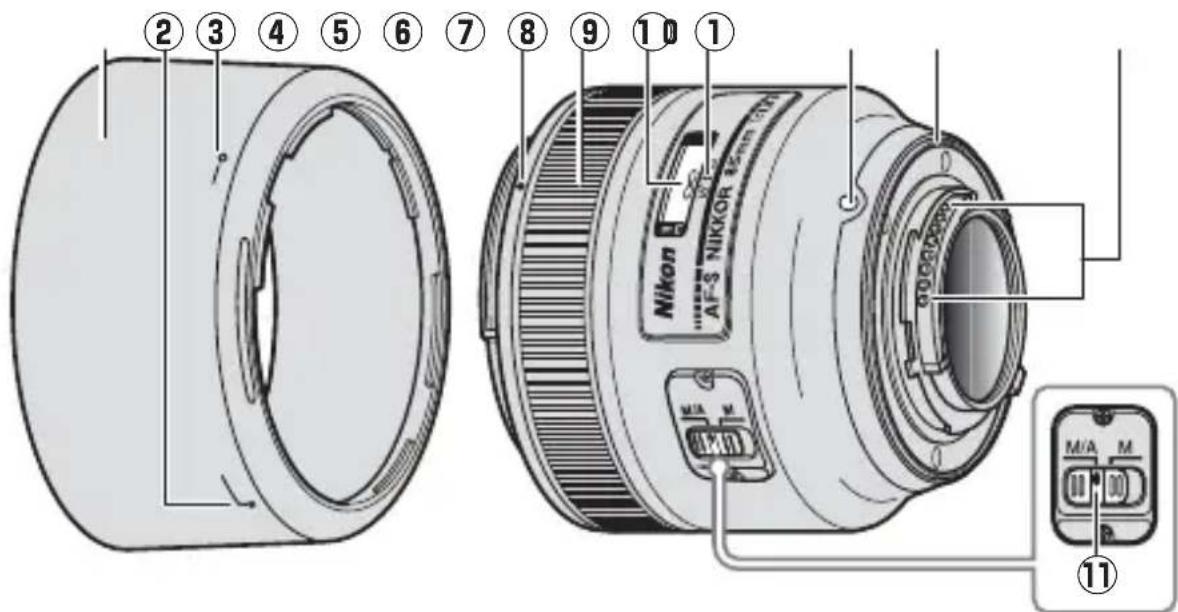

■ Objektivkomponenten

① Gegenlichtblende......26
② Markierung für die Ausrichtung der Gegenlichtblende......26
③ Markierung für die Arretierung der Gegenlichtblende......26
④ Markierung für das Ansetzen der Gegenlichtblende......26
⑤ Entfernungseinstellring .....25

⑥ Entfernungsskala......25
⑦ Markierung für Entfernungseinstellung......25
⑧ Markierung für die Ausrichtung des Objektivs
⑨ Dichtungsmanschette......28
⑩ CPU-Kontakte......28
⑪ Fokusmodusschalter......25

Kompatibilität

Haken (»√«) zeigen unterstützte Funktionen, Striche (»—«) nicht unterstützte Funktionen an. Es können Einschränkungen gelten; beachten Sie das Handbuch der Kamera für Einzelheiten.

Kamera	Belichtungssteuerung				AF^2
	P^1	S A	M
Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format) √ √	√	√	√
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S^3	√	√	√	√	√
F4-Serie, F90X, F90-Serie, F70-Serie	√	√	—	—	√
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	√	√	√	√	—
F-801s, F-801, F-601M	√	√	—	—	—
F3AF, F-601, F-501, Nikon-MF-Kameras (außer F-601M)	—

1 Schließt AUTO-Modus und Motivprogramme ein.
2 Autofokus.
3 Manuelle Belichtungssteuerung (M) nicht verfügbar.

■ Scharfeinstellung

Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführt (Beachten Sie das Handbuch der Kamera für Informationen zu den Fokusmodi der Kamera).

Kamera	Kamara-Fokusmodus	Objektiv-Fokusmodus
		M/AM
Digitale Nikon-Spiegelreflexkameras (FX-und DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF	Autofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus mit elektronischer Einstellhilfe
	MF	Manueller Fokus (elektronische Einstellhilfe bei allen Kameras außer F-601M verfügbar)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF, MF

M/A (Autofokus mit Priorität der manuellen Scharfeinstellung)

Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren:

1 Stellen Sie den Objektiv-Fokusmodusschalter auf M/A.
2 Fokussieren Sie.

In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrückt wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON-Taste gedrückt ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

Hinweis: Infrarot-Film

Stellen Sie bei der Benutzung des Objektivs mit Infrarot-Film den Fokus manuell ein. Merken Sie sich nach dem Fokussieren die aktuelle Fokusentfernung (in der Abbildung unten „4 m“ in der „Feldtiefe“), wie sie durch die Fokusentfernungsanzeige angezeigt wird, drehen Sie den Fokusring, um die Markierung für die Infrarotkompensation auf diese Entfernung einzustellen, und bringen Sie dann den Infrarotfilter an.

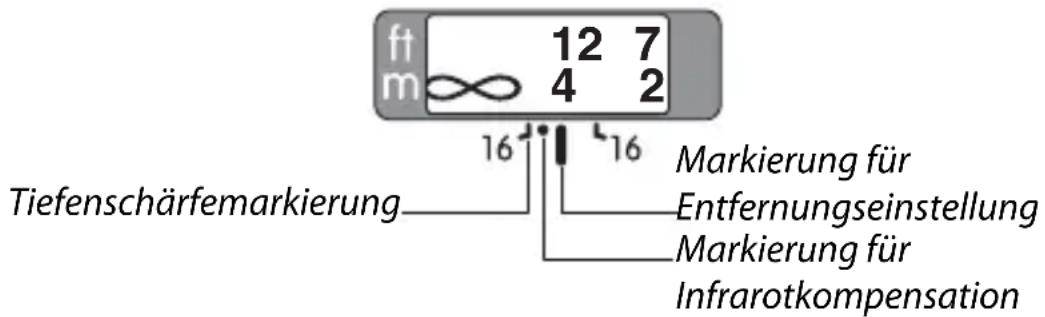

■ Tiefenschärfe

Die Tiefenschärfemarkierungen auf dem Objektiv zeigen die ungefähre Tiefenschärfe an (siehe Seite 174 für weitere Informationen). Verfügt die Kamera über eine Abblendtaste, kann die Tiefenschärfe im Sucher im Voraus bewertet werden.

■ Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

■ Integrierte Blitzgeräte

Entfernen Sie die Gegenlichtblende, wenn Sie das integrierte Blitzgerät der Kamera verwenden (sofern vorhanden), da die Gegenlichtblende sonst einen Schatten ins Motiv werfen würde.

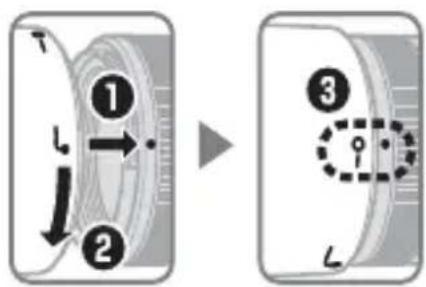

■ Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen würde.

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—○) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (③).

Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmen in der Nähe des □-Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommen.

Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird.

■ Einstellscheiben

Die folgenden Kameras unterstützen eine Anzahl Einstellscheiben für die Verwendung in verschiedenen Situationen.

De

Scheibe

A B C E

EC-BEC-E G1 G2 G3 G4 J L M UKamera

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

◎

F5+DP-30

◎

◎

○

◎

◎

◎

○

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○(+1,0)

◎(+0,5)

◎

◎

◎

◎: Empfohlen.
O: Vignettierung im Sucher sichtbar (Bilder sind nicht betroffen).
—: Nicht mit der Kamera kompatibel.
( ): Zahlen in Klammern geben die Belichtungskorrektur für mittenbetonte

Messung an. Wählen Sie bei der F6 die Option »Andere« für die Individualfunktion b6 (»Einst.scheibe.«), um die Belichtungskorrektur für eine Einstellscheibe anzupassen. Beachten Sie, dass bei Verwendung anderer Einstellscheiben als Typ B oder E auch dann »Andere« ausgewählt werden muss, wenn keine Belichtungskorrektur erfolgt. An der F5 kann die Belichtungskorrektur mit der Individualfunktion 18 eingestellt werden. Beachten Sie das Kamerahandbuch für weitere Einzelheiten.

Leere Zelle: Nicht für die Verwendung mit diesem Objektiv geeignet. Beachten Sie jedoch, dass Scheiben vom Typ M für Fotomikrografie und Makrofotografie mit Abbildungsmaßstäben von 1 : 1 oder höher verwendet werden können.

Hinweis: Bei der F5 steht die Matrixmessung nur mit den Einstellscheiben A, B, E, EC-B, EC-E, J und L zur Verfügung.

■ Pflege des Objektivs

• Halten oder heben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Dichtungsmanschette beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• V erwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfernen, bringen Sie eine kleine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie dabei darauf, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.
• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr heißen Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.

■ Im Lieferumfang enthaltenes Zubehör

• Vorderer Objektivdeckel LC-67 mit Schnappverschluss (67 mm)
- Hinterer Objektivdeckel LF-4
• Bajonett-Gegenlichtblende HB-62
- Objektivbeutel CL-1015

■ Kompatibles Zubehör

• 67-mm-Schraubfilter

■ Technische Daten

Typ Typ G AF-S Objektiv	mit eingebauter CPU und F-Bajonettanschluss
Brennweite 85 mm
Lichtstärke 1:1,8
Optischer Aufbau 9 Linsen	in 9 Gruppen
Bildwinkel	Nikon-Spiegelreflexkameras für das Kleinbild- oder FX-Format: 28°30' Nikon-Spiegelreflexkameras für das DX-Format: 18°50' IX240-Systemkameras: 22°50'
Entfernungsinformation	Übermittlung an die Kamera
Fokussierung	Nikon-Innenfokussierung (IF), gesteuert durch Silent-Wave-Motor und separaten Entfernungseinstellring für manuelles Fokussieren
Entfernungsskala	0,8 m bis Unendlich (∞)
Naheinstellgrenze 0,8 m von der Sensorebene gemessen
Blendenlamellen 7 (abgerundet)
Blendensteuerung Vollautomatisch
Blendenbereich 1,8 bis 16
Belichtungsmessung Offenblende
Filtergewinde	67 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 80 mm × 73 mm (Länge ab Bajonettauflage)
Gewicht	ca. 350 g

Änderungen und Irrtümer vorbehalten.

Pour votre sécurité

ATTENTION

CAN ICES-3 B / NMB-3 B

■Hinweise für Kunden in Europa

Durch dieses Symbol wird angezeigt, dass elektrische bzw. elektronische Geräte getrennt entsorgt werden müssen.

Folgendes gilt für Verbraucher in europäischen Ländern:

- Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmüll ist unzulässig.

- Durch getrennte Entsorgung und Recycling können natürliche Rohstoffe bewahrt und die durch falsche Entsorgung verursachten, schädlichen Folgen für die menschliche Gesundheit und Umwelt verhindert werden.

- Weitere Informationen erhalten Sie bei Ihrem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
