MANUAL DE UTILIZARE WX477 WORX

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.Fierăstrău pendular RO

WX477 WX478 WX479 Presiune sonoră ponderată L

:87.4dB(A) Putere sonoră ponderată L

3.0dB(A) Purtaţi protecţie pentru urechi când presiunea acustică este peste 80dB(A)

INFORMAŢII PRIVIND VIBRAŢIILE

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: WX477 WX478 WX479 Tăierea plăcilor Valoare emisii de vibraţii a

Marjă de eroare K = 1.5m/s² Tăierea buştenilor Valoare emisii de vibraţii a

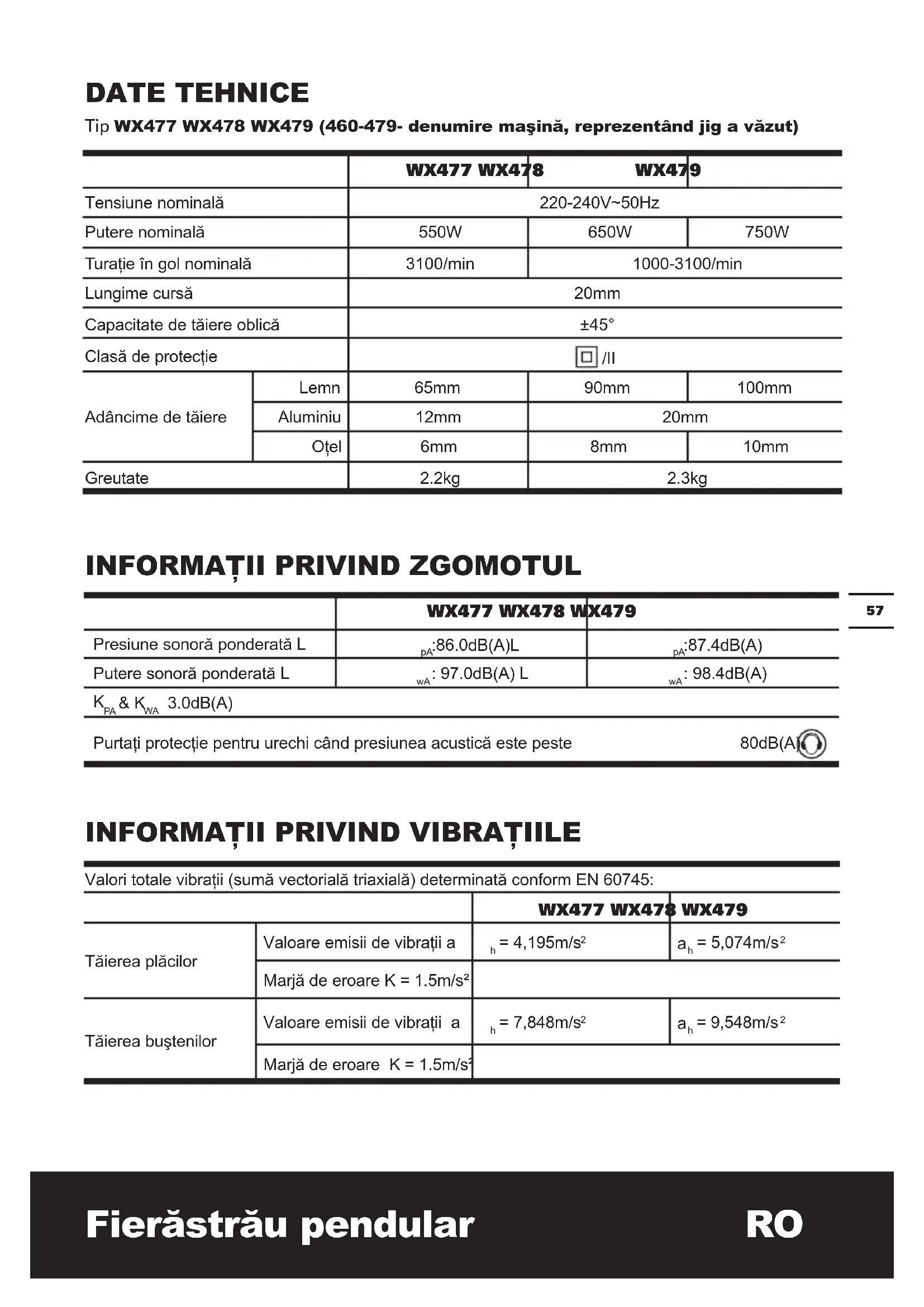

Marjă de eroare K = 1.5m/s² DATE TEHNICE Tip WX477 WX478 WX479 (460-479- denumire maşină, reprezentând jig a văzut) WX477 WX478 WX479 Tensiune nominală 220-240V~50Hz Putere nominală 550W 650W 750W Turaţie în gol nominală 3100/min 1000-3100/min Lungime cursă 20mm Capacitate de tăiere oblică ±45° Clasă de protecţie /II Adâncime de tăiere Lemn 65mm 90mm 100mm Aluminiu 12mm 20mm Oţel 6mm 8mm 10mm Greutate 2.2kg 2.3kgFierăstrău pendular RO

Valoarea totală declarată a vibraţiilor poate utilizată pentru compararea unei unelte cu o alta şi, de asemenea, poate utilizată în cazul unei evaluări preliminare a expunerii. AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate sau găurite. Unealta să e într-o stare bună şi întreţinută corespunzător Utilizarea accesoriului corect pentru unealtă, acesta ind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnicativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi lame ascuţite. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubriată (dacă este cazul). Dacă unealta va utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Evitaţi utilizarea uneltelor la temperaturi de 10

C sau mai puţin. Planicaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai mul- tor zile. ACCESORII WX477 WX478 WX479 Cheie Hexagonală

Pânză pentru aluminiu

Ghidaj paralel / 1 1 Adaptor pentru aspirator / 1 1 Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Utilizaţi accesorii de bună calitate, de la un producător cunoscut. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.Fierăstrău pendular RO

1. Ţineţi ferăstrăul mecanic de

suprafeţele de prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu re ascunse. Accesoriul de tăiere care intră în contact cu un r sub tensiune poate pune sub tensiune componentele metalice neizolate ale uneltei electrice şi poate produce un şoc electric asupra operatorului.

2. Purtaţi întotdeauna o mască de

protecţie contra prafului. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni Izolaţie dublă Avertisment Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea. Înaintea oricăror lucrări pe maşina propriu-zisă, scoateţi cablul de alimentare din priză. Purtaţi mănuşi de protecţie Lemn Aluminiu Metal Plastic Blocare DeblocareFierăstrău pendular RO

UTILIZARE NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni.

Maşina este destinată efectuării de tăieturi şi decupaje de delimitare în lemn, plastic, metal, plăci de ceramică şi cauciuc, sprijinindu-se ferm pe piesa de prelucrat. Este potrivită pentru tăieturi drepte şi ondulate cu unghiuri oblice de până la 45°. Trebuie respectate recomandările privind pânza ferăstrăului.

ASAMBLARE ŞI OPERARE

Acţiune Figura Instalarea pânzei Consultaţi Fig.

Demontarea pânzei Consultaţi Fig.

Buton pentru turaţie variabilă (Doar pentru WX478/WX479) Consultaţi Fig. B Funcţie de oscilare Consultaţi Fig. C Întrerupător ON/OFF (pornire/ oprire) Consultaţi Fig. D Buton de blocare a comutatorului Consultaţi Fig. D Tăiere dreaptă şi tăiere curbă Consultaţi Fig. E1,E2 Tăiere oblică Consultaţi Fig. F,G Tăiere prin plonjare Consultaţi Fig. H Ghidaj paralel (Doar pentru WX478/WX479) Consultaţi Fig. I1,I2 Spaţiu depozitare pânză (Doar pentru WX478/WX479) Consultaţi Fig. J Adaptor pentru aspirator (Doar pentru WX478/WX479) Consultaţi Fig. K ÎNTREŢINEREA Scoateţi şa din priză înainte de efectuarea oricărei reglări, lucrări de service sau întreţinere. Unealta dumneavoastră nu necesită lubriere sau întreţinere suplimentară. Nu există piese care pot depanate de utilizator în erăstrăul electric. Nu utilizaţi niciodată apă sau agenţi de curăţare chimici pentru curăţarea erăstrăului electric. Ştergeţi cu o cârpă uscată. Depozitaţi întotdeauna erăstrăul electric într-un loc uscat. Menţineţi fantele de ventilaţie ale motorului curate. Menţineţi toate comutatoarele de comandă ferite de praf. Ocazional, puteţi vedea scântei prin fantele de ventilaţie ale motorului. Acest lucru este normal şi nu deteriorează scula electrică. În cazul în care cordonul de alimentare este deteriorat, pentru evitarea pericolului, acesta trebuie înlocuit de producător, agentul său de service sau numai de persoane calicate.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.Fierăstrău pendular RO

Simptom Cauză posibilă Posibilă Soluţie Maşina nu porneşte

• Cablul de alimentare nu este conectat.

• Vericaţi pentru a vă asigura că aţi conectat bine cablul la o priză. Calitate de tăiere slabă.

• Pânza este asamblată incorect

• Rata de apăsare este prea rapidă.

• Asiguraţi-vă că pânza este ascuţită şi nu este ruptă.

• Asiguraţi-vă că pânza este instalată corect. Apăsaţi maşina încet Ecienţa lucrului este redusă.

• Setare incorectă a turaţiei

• Setare incorectă a funcţiei de oscilare

• Schimbaţi cu o pânză nouă.

• Reglaţi controlul turaţiei variabile în funcţie de material

• Reglaţi controlul funcţiei de oscilare în funcţie de material Pânza nu este xată ferm cu suportul de pânză.

• Pânza nu este introdusă complet în poziţie.. Demontaţi pânza şi reinstalaţi-o corect

CONFORMITATE Subsemnaţii, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declarăm că produsul Descriere Ferăstrău WORX Tip WX477 WX478 WX479 (460-479- denumire maşină, reprezentând jig a văzut) Function Tăierea diferitor materiale Respectă următoarea directivă: 2006/42/EC 2004/108/EC 2011/65/EU Se conformează standardelor: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11 Persoana responsabilă pentru elaborarea şei tehnice, Nume Russell Nicholson Adresă Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Adjunct Inginer şef, Testare si certicarePřímočará pila CZ
