BRUKSANVISNING WX477 WORX

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.Pendelsticksåg SV

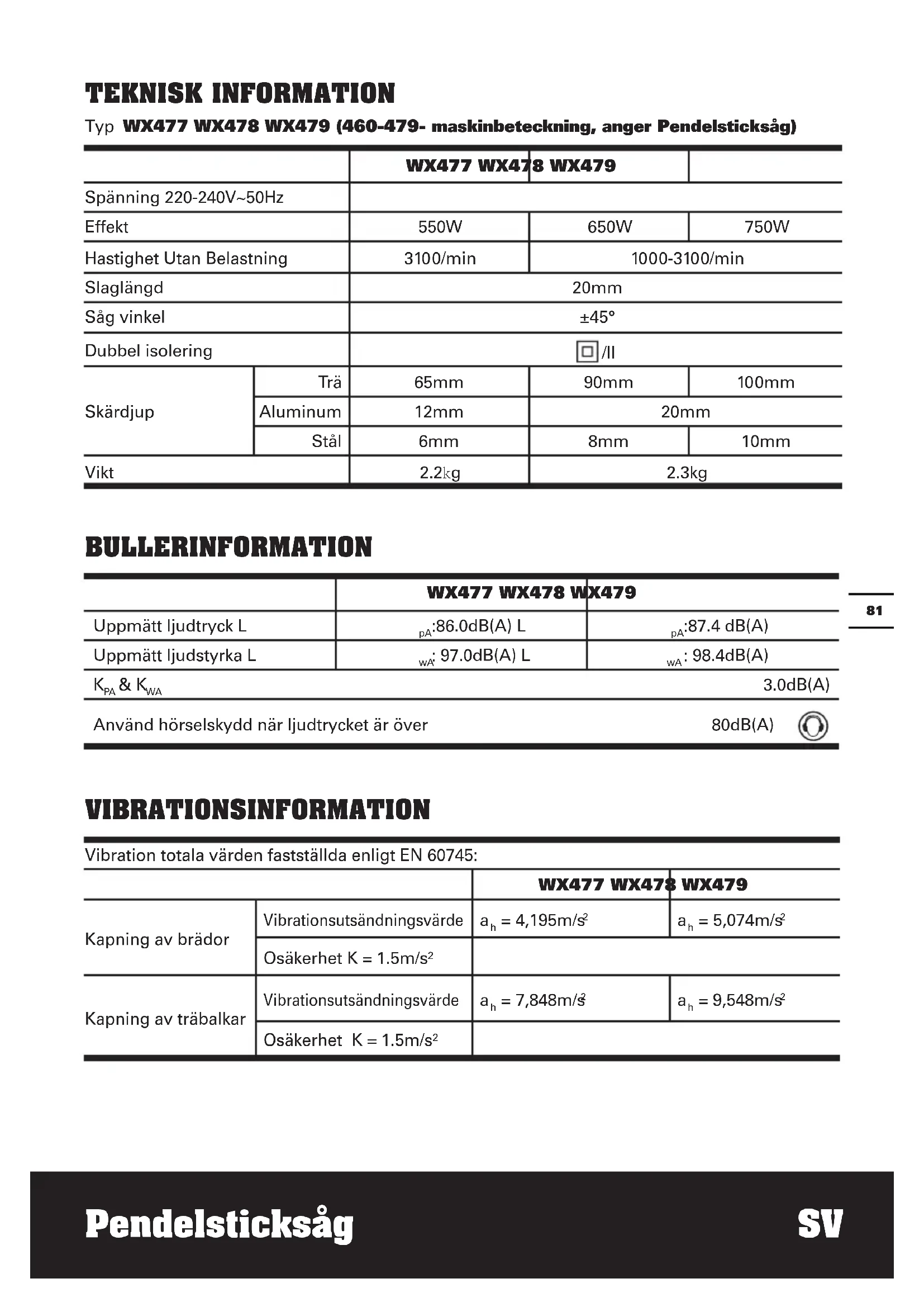

:87.4 dB(A) Uppmätt ljudstyrka L

3.0dB(A) Använd hörselskydd när ljudtrycket är över 80dB(A) VIBRATIONSINFORMATION Vibration totala värden fastställda enligt EN 60745: WX477 WX478 WX479 Kapning av brädor Vibrationsutsändningsvärde

Osäkerhet K = 1.5m/s² Kapning av träbalkar Vibrationsutsändningsvärde

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering. VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Undvik att använda verktygen i temperaturer på 10

C eller lägre Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar. TILLBEHÖR WX477 WX478 WX479 Sexkantig nyckel 1 1 1 Metallskärblad 1 1 1 Trädskärblad 1 1 1 Aluminiumskärblad 1 1 1 Parallellstyrning / 1 1 Vakuumadapter / 1 1 Vi rekommenderar att du köper alla dina tillbehör från affären där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Välj kategori beroende på det arbete du planerar utföra. Se tillbehörets förpackning för ytterligare information. Affärspersonalen kan också hjälpa dig och ge dig råd.Pendelsticksåg SV

1. Håll och återgående sågen med

isolerade greppytor när du utför ett arbete där skär tillbehöret kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

2. Använd skyddsmask mot damm.

För att minska risken för skador måste användaren läsa bruksanvisningen Skyddsklass Varning Använd hörselskydd Använd skyddsglasögon Använd skyddsmask Uttjänta elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggn- ingar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. Innan något arbete på maskinen utförs måste kontakten dras ut ur eluttaget. Använd skyddshandskar Trä Aluminum Metall Plast Lås Lå upp SYMBOLERPendelsticksåg SV

LADDNINGSPROCEDUR OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

Sticksågen är avsedd för att på fast underlag saga genom och göra urtag i trä, plast, metall, keramikplattor och gummi. Den är lämplig för raka och böjda snitt med en geringsvinkel upp till 45°. Beakta rekommendationen av sågblad.

Åtgärd Figur Montering av blad See Fig. A1 Borttagning av blad See Fig. A2 Variabel hastighetskontroll (Endast för WX478/WX479) See Fig. B Pendelfunktion See Fig. C På/av-knapp See Fig. D Kontaktlås-på-knapp See Fig. D Raksågning och kurvsågning See Fig. E1,E2 Vinkelskärning See Fig. F,G Sticksågning See Fig. H Parallellstyrning (Endast för WX478/WX479) See Fig. I1,I2 Bladförvaring (Endast för WX478/WX479) See Fig. J Vakuumadapter (Endast för WX478/WX479) See Fig. K UNDERHÅLL Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll. Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Ser du gnistor i ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person. MILJÖSKYDD Uttjänta elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd.Pendelsticksåg SV

FELSÖKNING Symptom Möjliga orsaker Möjlig lösning Verktyget startar inte när strömmen slås på

• Elsladde är inte ansluten.

• Kontrollera att elsladden är ansluten ordentligt i ett vägguttag. Dålig kvalitet på sågning

• Bladet är felaktigt monterat

• Tryckhastigheten är för hög

• Kontrollera att bladet är vasst och helt.

• Kontrollera att bladet är riktigt monterat. Tryck långsamt på maskinen. Arbetseffektiviteten är låg.

• Felaktig hastighet inställd

• Felaktig pendelfunktionsinställning

• Byt till ett nytt blad.

• Justera reglaget för den variabla hastigheten efter materialet

• Justera reglaget för pendelfunktionen efter materialet Bladet är inte ordentligt fastklämt med bladhållaren.

• Bladet är inte helt isatt på sin plats. Ta av bladet och sätt i det rätt DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Förklarar att denna produkt, Beskrivning WORX Pendelsticksåg Typ WX477 WX478 WX479 (460-479- maskinbeteckning, anger Pendelsticksåg) Funktion Sågning av olika material Uppfyller följande direktiv, 2006/42/EC 2004/108/EC 2011/65/EU Standarder överensstämmer med: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11 Personen som godkänts att sammanställa den tekniska len. Namn Russell Nicholson Address Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Vice chefsingenjör, tester och certieringVbodna žaga SL
