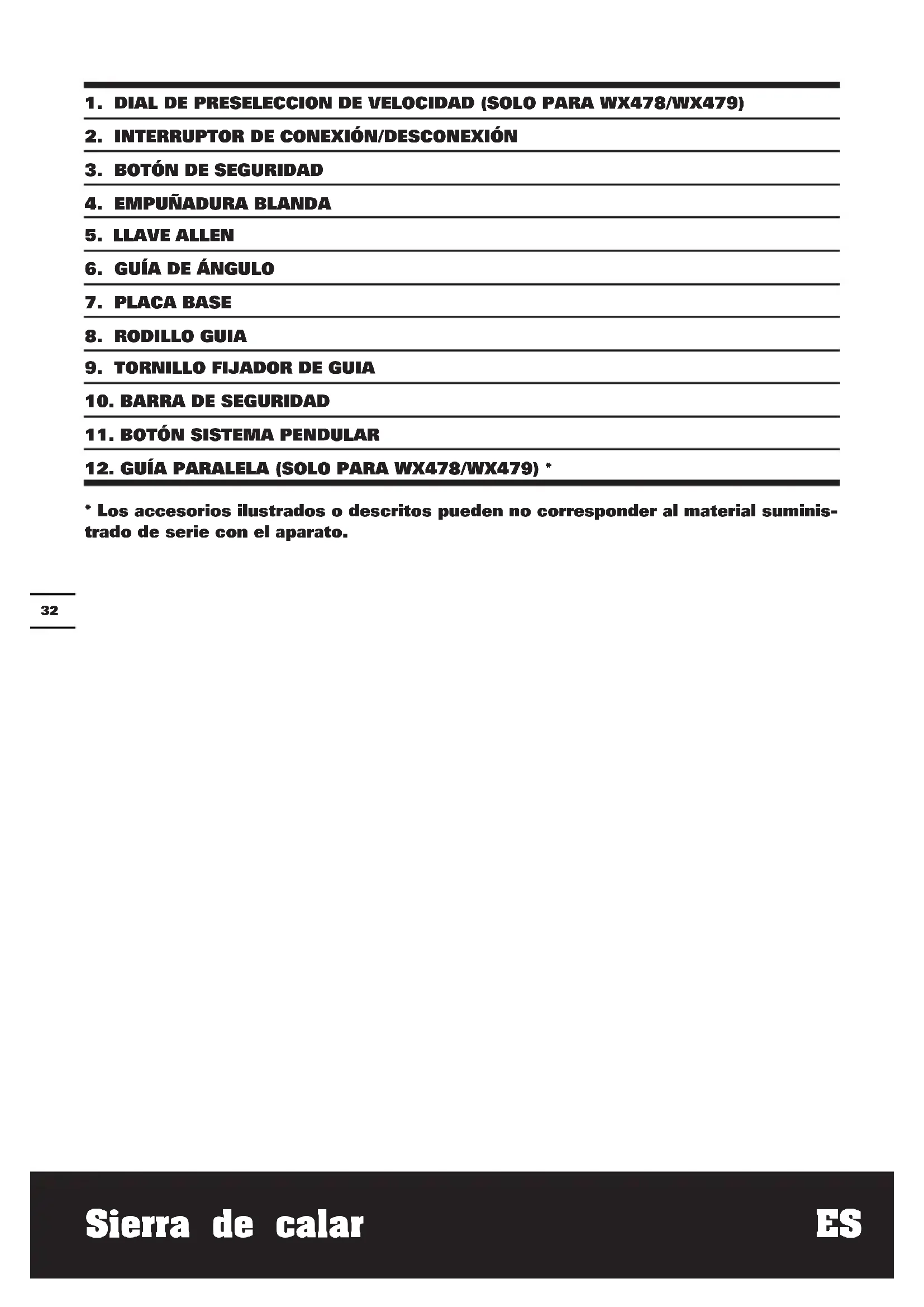

MANUAL DE USUARIO WX477 WORX

2. INTERRUPTOR DE CONEXIÓN/DESCONEXIÓN

3. BOTÓN DE SEGURIDAD

• Los accesorios ilustrados o descritos pueden no corresponder al material suminis- trado de serie con el aparato.Sierra de calar ES

INFORMACIÓN DE RUIDO

WX477 WX478 WX479 Nivel de presión acústica ponderada

:87.4dB(A) Nivel de potencia acústica ponderada

3.0dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A)

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745: WX477 WX478 WX479 Tabla para cortar Valor de emisión de vibración

Incertidumbre K = 1.5m/s² Viga de madera para cortar Valor de emisión de vibración

Modelo WX477 WX478 WX479 (460-479- denominaciones de maquinaria, representantes de Sierra de Calar) WX477 WX478 WX479 Tensión 220-240V~50Hz Potencia 550W 650W 750W Carreras en vació 3100/min 1000-3100/min Longitud de carrera 20mm Rango de ángulos de corte ±45° Clase de protección /II Profundidad de corte Madera 65mm 90mm 100mm Aluminio 12mm 20mm Acero 6mm 8mm 10mm Peso 2.2kg 2.3kgSierra de calar ES

El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición. ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones. Si se agarran las asas firmemente y se utilizan accesorios antivibración. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Ayuda a minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS WX477 WX478 WX479 Llave allen 1 1 1 Hoja de corte de Metal 1 1 1 Hoja de corte de Madera 1 1 1 Hoja de corte de aluminio 1 1 1 Guía paralela / 1 1 Adaptador de vacío / 1 1 Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.Sierra de calar ES

ADVERTENCIA DE SEGURIDAD GENERAL

SOBRE LA SIERRA SABLE

1. Sostenga la herramienta únicamente

por medio de superficies aislantes, al realizar una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable. El contacto de la pieza cortante con un cable de corriente podría cargar de electricidad las piezas metálicas expuestas de la herramienta y provocar una descarga eléctrica al usuario..

2. Utilícese máscara antipolvo.

SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones Doble aislamiento Advertencia Utilice protección auditiva Utilizar protección ocular Utilizar una máscara antipolvo Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos. Antes de empezar una intervención en la propia máquina, desenchufe la clavija de red de la toma de corriente. Utilizar guantes de protección Madera Aluminio Metal Plástico Bloquear DesbloquearSierra de calar ES

INSTRUCCIONES DE FUNCIONAMIENTO ATENCIÓN: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones.

UTILÍCESE MÁSCARA ANTIPOLVO

UTILIZACIÓN REGLAMENTARIA

El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un ángulo de inglete de hasta 45°. Utilice las hojas de sierra recomendadas.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Instalación de la hoja Ver Fig. A1 Desinstalación de la hoja Ver Fig. A2 Control de velocidad variable (Solo para WX478/ WX479) Ver Fig. B Función de péndulo Ver Fig. C Interruptor de encendido/ apagado Ver Fig. D Botón de seguridad Ver Fig. D Corte recto y corte curvo Ver Fig. E1,E2 Corte biselado Ver Fig. F,G Corte penetrante Ver Fig. H Tope Paralelo (Solo para WX478/WX479) Ver Fig. I1,I2 Almacenaje de hoja (Solo para WX478/WX479) Ver Fig. J Adaptador de vacío (Solo para WX478/WX479) Ver Fig. K MANTENIMIENTO Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos.

PROTECCIÓN AMBIENTAL

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.Sierra de calar ES

SOLUCIÓN DE PROBLEMAS

síntoma Causa posible Solución posible La herramienta no se iniciará cuando la alimentación no esté conectada

• El cable de alimentación no está enchufado.

• Asegúrese de que el cable de alimentación está perfectamente conectado a una toma de corriente eléctrica que funcione. Mala calidad de corte

• La tasa de empuje es demasiado rápida.

• Asegúrese de que la hoja está afilada y no está rota.

• Asegúrese de que la hoja está instalada correctamente. Empuje la máquina lentamente Eficiencia de trabajo baja.

• Configuración de velocidad incorrecta

• Configuración de la función de péndulo incorrecta

• Cambie la hoja por una nueva.

• Ajuste el control de velocidad variable conforme al material

• Ajuste el control de la función péndulo conforme al material La hoja no está fijada fuertemente al soporte de la hoja.

• La hoja no está insertada completamente en su lugar. Desmonte la hoja y vuelva a instalarla correctamente

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto Descripción WORX Sierra de calar Modelo WX477 WX478 WX479 (460-479- denominaciones de maquinaria, representantes de Sierra de Calar) Función Sierras de diversos materials Cumple con las siguientes directivas 2006/42/EC 2004/108/EC 2011/65/EU Normativas conformes a EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11 La persona autorizada para componer el archivo técnico, Firma Russell Nicholson Dirección Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2015/06/30 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación.Decoupeerzaag NL
