GEBRUIKSAANWIJZING WX477 WORX

Type WX477 WX478 WX479 (460-479- aanduiding van machinerie, kenmerkend voor Decoupeerzaag)

		WX477 WX478 WX479
Spanning		220-240V~50Hz
Opgenomen vermogen		550W	650W	750W
Onbelast toerental		3100/min	1000-3100/min
Slaglengte		20mm
Afschuin capacitieit		±45°
Veiligheidsklasse		☐/II
Zaagdiepe	Hout	65mm	90mm	100mm
	Aluminium	12mm	20mm
	Staal	6mm	8mm	10mm
Gewicht		2.2kg	2.3kg

GELUIDSPRODUCTIE

	WX477 WX478 WX479
A-gewogen geluidsdruk L	pA:86.0dB(A) L	pA:87.4dB(A)
A-gewogen geluidsvermogen L	wA: 97.0dB(A) L	wA: 98.4dB(A)
KPA & KWA	3.0dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (som triaxvector) bepaald volgens EN 60745:
		WX477 WX478	WX479
Zagen van board	Trillingswaarde a	h=4,195m/s2	ah=5,074m/s2
	Fout K = 1.5m/s2
Zagen van houten balk	Trillingswaarde a	h=7,848m/s3	ah=9,548m/s2
	Fout K = 1.5m/s2

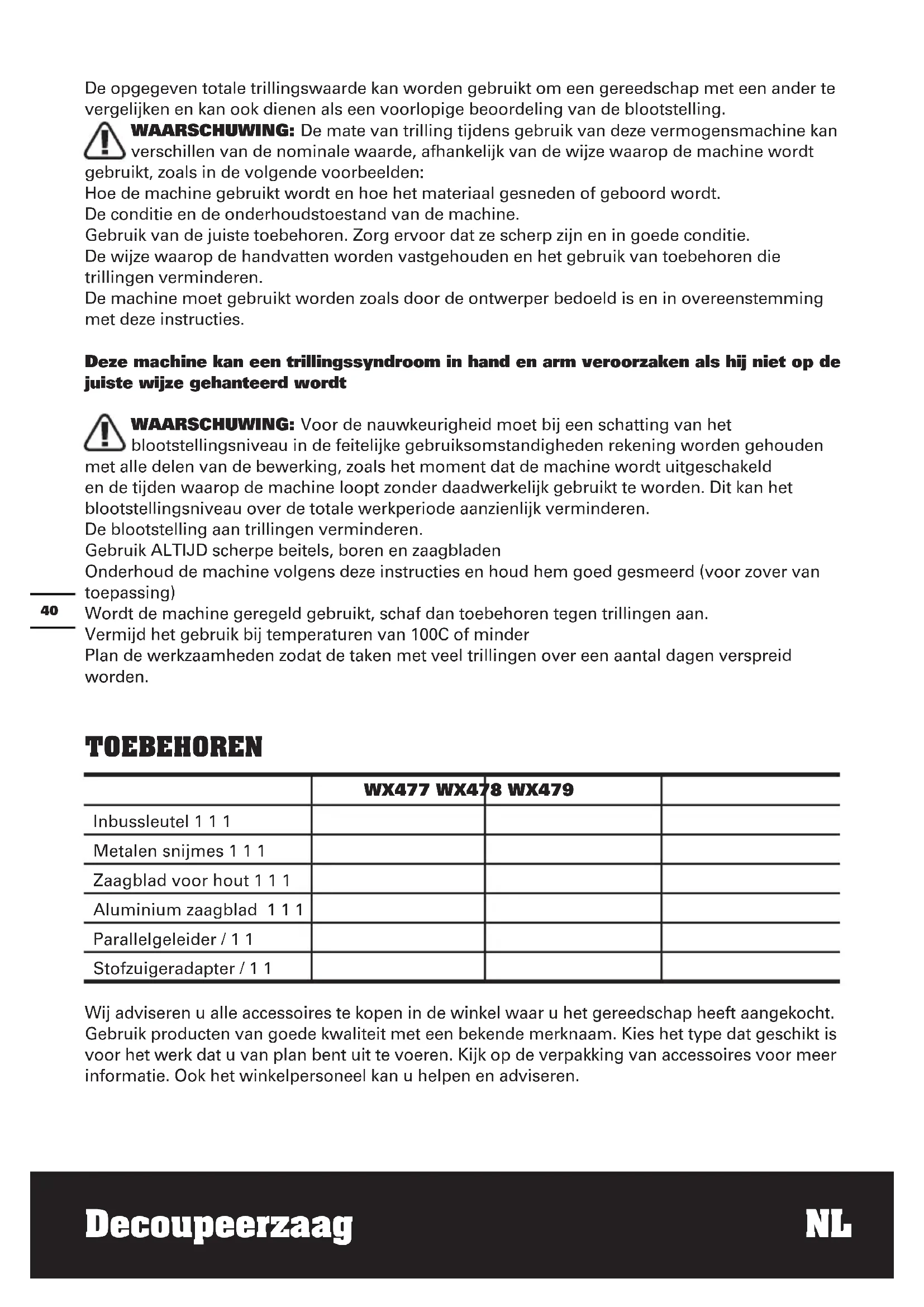

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beordeling van de bloatstelling.

WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden

gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine要去 gebruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gehanteerd worden

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bewerking, zoals het moment dat de machine wordenuitgeschakeld en de是如何oop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 100C of minder

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

	WX477 WX478 WX479
Inbussleutel 1 1 1
Metalen snijmes 1 1 1
Zaagblad voor hout 1 1 1
Aluminium zaagblad 1 1 1
Parallelgeleider / 1 1
Stofzuigeradapter / 1 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

AANVULLENDE VEILIGHEIDSPUNTEN VOOR UW DECOUPEERZAAG

1. Houd het gereedschap vast bij de geisoleerde handgrepen wonneer de zaag in contact zou kuren komen met verborgen leidingen of de eigensstroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.
2. Draag een stofmasker.

SYMBOLEN

	Lees de gebruikershandleiding om het risico op letsels te beperken
	Dubbele isolatie
	Waarschuwing
	Draag oorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
	Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen. Breng deze producten waar mogelijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

Voordat u werkzaamhedenuitvoert aan de machine zelf,要去 de stekker uit het stopcontacttrekken.

Draag beschermendehandschoenen

Hout

Aluminium

Metaal

Plastic

Vergrendelen

Ontgrendelen

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het actieboekje.

Instructieboekje.

DRAAG EEN STOFMASKER

GEBRUK VOLGENS BESTEMMING

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstekhoek tot 45^ . De adviezen voor zaagbladen要去en in acheert worden genomen.

ASSEMBLAGE EN BEDIENING

Actie Afbeelding
Installatie zaagblad	Zie afb. A1
Verwijderen van zaagblad Zie	afb. A2
Snelheidsregelaar (Alleen voor WX478/WX479)	Zie afb. B
Slingerfunctie Zie afb. C
Aan/uitschakelaar Zie afb. D
Schakelaar voor continu gebruik	Zie afb. D
Rechte snede en gebogen snede	Zie afb. E1,E2
Schuine snede Zie afb. F,G
Invalsnede Zie afb. H
Parallelgeleider (Alleen voor WX478/WX479)	Zie afb. I1,I2
Zaagblad opslag (Alleen voor WX478/WX479)	Zie afb. J
Stofzuigeradapter (Alleen voor WX478/WX479)	Zie afb. K

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparations of onderhoud UITvoert.

Dit elektrische gereedschap hoeft nicht extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet UITvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er+kunnen vonden zichbaar+zijn in de ventilatiegleuven. Dit is normal en leidt Niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze producten

haar möglichk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

PROBLEEMOPISSINGEN

Symptom Mogelijk	oorzaak Mogelijk Oplossing
Gereedschap start nicht bij inschakelen	• Netsnoor is nicht aangesloten.	• Controller of het netsnoor goed is aangesloten op een stopcontact.
Slechte kwaliteit snede	• Blad is versleten. • Blad is verkeerd gemonteerd • Duwsnelheid is te hoog	• Controller of het blad scherp en Niet gebroken is. • Controller of het blad goed is gemonteerd. Duw de machine langzaam vooruit
De werkefficiëntie is te laag.	• Het blad is versleten • Onjuiste snugheidsinstalling • Onjuiste instelling slingerfunctie	• Vervang het blad door een/New exemplaar. • Stel de variabele snugheidsregeling af volgens het materiaal • Stel de slingerfunctieregeling af volgens het materiaal
Het blad is nicht stevig geklemd door de bladhouder.	• Het blad zit nicht—helemaal op zijn plaat.	Demonteer het blad en installierer het opnieuw op de juiste manier

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Decoupeerzaag

Type WX477 WX478 WX479 (460-479-aanduiding van machinerie, kenmerkend voor Decoupeerzaag)

Functie Zagen verschillende materialen

Overeenkomt met de volgende richtlijnen

2006/42/EC

2004/108/EC

2011/65/EU

1. Standards in overeenstemming met

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-11

De person die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

Suzhou 2015/06/30

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en
