INSTRUKCJA OBSŁUGI WX477 WORX

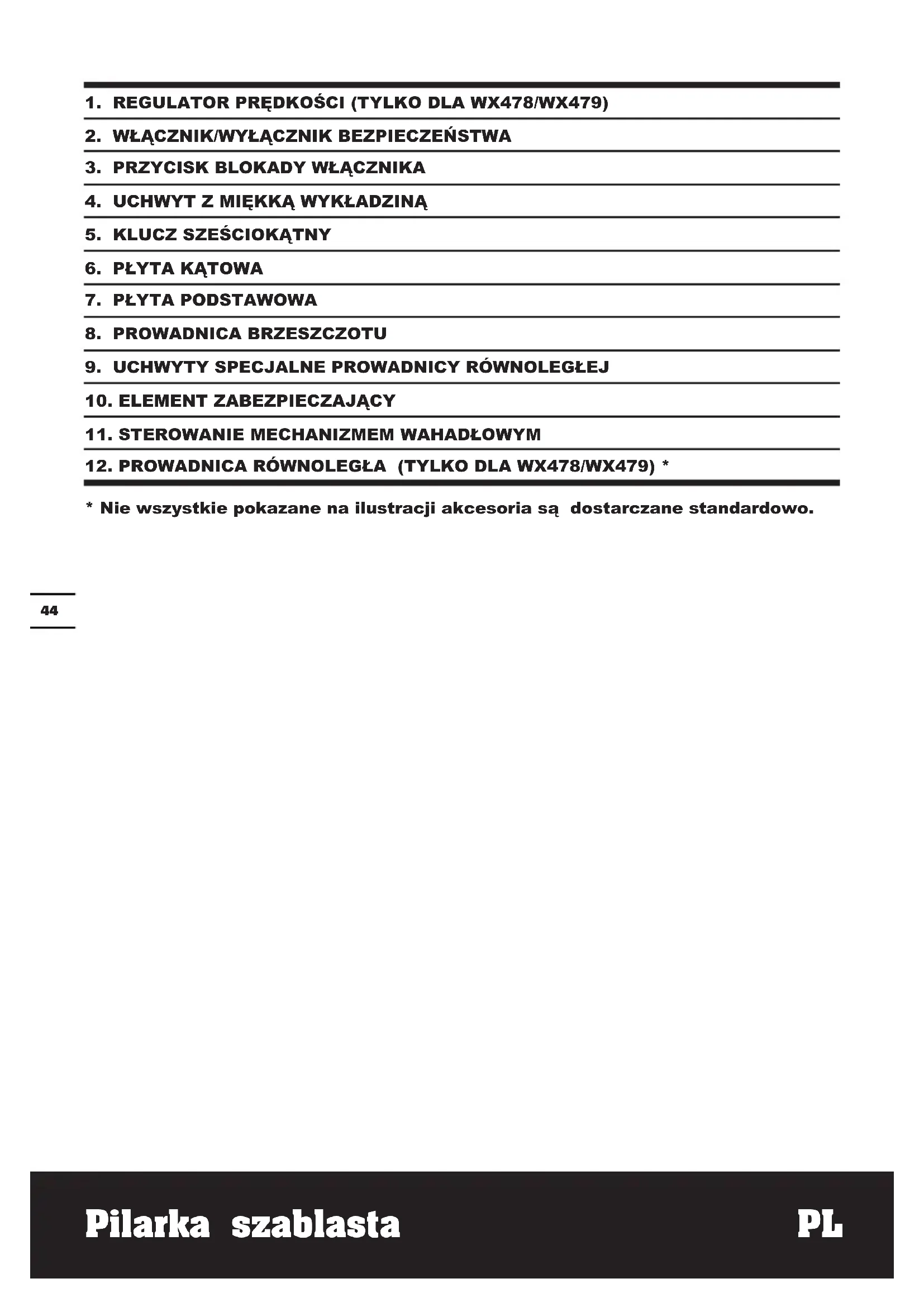

• Nie wzystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ WX477 WX478 WX479(460-479-oznaczenia urzadzenia, reprezentuje Wyrzynarka)

		WX477 WX478 WX479
Napiȩcie znamionowe 220-240V~50Hz
Moc znamionowa 550W 650W		750W
Prȩdkość nominalna bez obciązenia		3100/min	1000-3100/min
Długość skoku		20mm
Zakres skosu		±45°
Klasa ochroy		☐/II
Głowobokość ciecia	Drewno	65mm	90mm	100mm
	Aluminium	12mm	20mm
	Stal	6mm 8mm	10mm
Masa		2.2kg	2.3kg

DANE DOTYCZACE HAIASU I WIBRACJI

	WX477 WX478 WX479
Ważone cijsnienie akustyczne L	pA:86.0dB(A)L	pA:87.4dB(A)
Ważona moc akustyczna L	wA:97.0dB(A)L	wA:98.4dB(A)
KPA & KWA 3.0dB(A)
Uzywać ochrony słuchu, gdy cijsnienie akustyczne przyekracza		80dB(A)

INFORMACJE DOTYCZACE DRGAN

Łączna wartość drgań (suma wektora triax) okreslona według normy EN 60745:
		WX477	WX478
Ciecie desek	Wartość przenoszenia wibraci	\( a_h = 4,195m/s^2 \)	\( a_h = 5,074m/s^2 \)
	Nie pewnosć K = 1.5m/s²
Ciecie belek drewnianych	Wartość przenoszenia wibraci	\( a_h = 7,848m/s^2 \)	\( a_h = 9,548m/s^2 \)
	Nie pewnosć K = 1.5m/s²

Zadeklarowana calkowita wartosc wibracibye wykorzystana do porownania jakego narzedzia z innym orazbye byc uzyta we wstepnej ocenie narażenia.

OSTRZEZENIE: Wartosc emisi wibraci w czasie rzechywistego uzywania elektronarzędzia,. moze sie roznic od zadeklarowanej, w zaleznosci od sposobu uzywania narzedzia w

nastepujacych przykładach i innych sposobach uzywania narźedzia:

Jak uzywane jest narzedzie oraz,czy material jest cietyczy wiercony.

Czy naręźdie jest w dobrym stanie iczy jest prawidłowo konserwowane.

Czy uzywane są prawidowej akcesoria naręźdia iczy narȩźdie jest wąsciwie naostrzone oraz w robym stanie.

Czy dokrecone są szczęki na uchwycie i czy uzywane są jakiekolwiek akcesoria antybiracyjne.

Oraz,czy narzedzie jest uzywane zgodnie z przyeznaczeniem i wedlug instrukcji.

Niepawidowej prowadzenia unto go narzędzia要去 spowodowaic syndrom wibracji rak

OSTRZEZENIE: W szcęgólnosci, oszacawanie poziomu ekspozycji w rzechywistych

warunkach uzywania powinno brać takné pod uwage wszystkie elementy cyklu dzialania, takie

jak czasy wyłaczenia narędzia i czas bezczynnosci, aleNie rzejewicie wykonywana prace. Może to znacznie zmiejeśczy poziom ekspozycji w calym okresie przy.

Pomoc w minimalizaci narażenia na wibracje.

Nalezy ZAWSZE uzywac ostrych dlut, wiertel i ostrzy

Naręźdie naleź y konserwowaec z godnie z instrukcjami i prawidłowo smarowac (w odpwiednich mistręcach)

Jesli naręźdie jest uzywane regularnie naleź zakupyć akcesoria antywibracyjne.

Nalezy unikać uzywania narźedzi w temperaturach 10^ lub niższych

Nalezy zaplanować harmonogram przy w celu rozlozenia uzywania narźedzi wyttwarzajycch wysoki poziom drgan na kilka dni.

AKCESORIA

	WX477 WX478 WX479
Klucz sześćkátny	1 1 1
Brzeszcot do Metal	1 1 1
Brzeszcot do drewna	1 1 1
Brzeszcot do aluminium	1 1 1
Prowadnica równelegla	/ 1 1
Adapter do podȩczenia odkurzacza	/ 1 1

Zaleca sie zakup wzystkich akcesiorów w skepie, gdzie zakupioni narzejdie. Uzywać dobrej jakosci akcesiorów oznaczonych dobrze znanymi markami. Wybierać wiertła według rodzaju pracy, która ma byc wykonana. Wieciej szczególów przyna znaleź w dodatkowym opakowaniu. Personel sklepuMZE rownikę udzieliec pomocy i porad.

DODATKOWE PUNKTY BEZPIECZENSTWA DLA PIŁY WYRZYNARKI

1. Podczas wykonywania pracy, gdy istnieje moziwość kontaktu narźedzia z ukrytymi przyzewodami lub z kablem zasilajycym urzadzenia, naleź trzymać narźedzie za izolowane powierzchnie do chwytania. Kontakt z przyzewodem pod napieciem spowoduje sąze przyptyw prȩdu w odślonietych czȩciach metalowych narźedzia i porazi operatora prȩdem.

2. Zawsze naleź nosić maskę pyłowa.

SYMBOL

	Aby zmirniejszyć niebezemieczneśćwo odniesienia obrażć, uzytkownik powinien przyȩć podȩcznik z instrukcjami.
	Podwójna izolacja
	Ostrzeżenie
	Uzywać ochrony sąchu
	Uzywać ochrony wzroku
	Uzywać maski przyciwypyłowej

	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Naleź ykorzystać z recyckingu, sąsi istnieje odpowiednia infrastruktura. Porady dotYCZYCE recycleklingu mozza uzyskać u wędz lokalnych lub sprezedawcy detalicznego.
	Przed Rozpoczyciem wykonywania jakichkolwiek czynnosci serwisowychNSEZY odJUcZyC wtyczke od gniazdka elektrycznego.
	Naleź zlokadać okulary ochrune
	Drewno
	Aluminum
	Metal
	Tworzywo sztuczne
	Blokada
	Odblokowania

INSTRUKCJA OBSŁUGI

UWAGA: Przed uzyciem narędzia sąȩ wy uwaźnie przyczycytać instrukcje.

ZAWSZE NALEZY NOSIC MASK PLYOWA

UZYCIE ZGODNE Z PRZEZNACZENIEM

Urzadzenie przyznaczone jest do wykonywania cięc i wykrajów w drewnie, tworzywach sztucznych, metalu, płytach ceramiccznych i gumie na sta tym podlozu. Przystosowane jest do wykonywanie cięc prostych i ukosowych, pod katem do 45^ . Naleź wzią pod uwage zalecenia dotyczne brzeszcotów.

MONTAZIOBSLUGA

Dzialanie Rysunek
Instalacja noża	Patrz Rys. A1
Zdejmownikie noża Patrz Rys. A2
Regulator prędkosci (Tylko dla WX478/WX479)	Patrz Rys. B
Funkcja wahadła Patrz Rys. C
Wȩcznik/wojacznik Patrz Rys. D
Przycisk blokady wȩcznika Patrz	Rys. D
Ciecie proste i;ciecie wźdlusz krzywej	Patrz Rys. E1,E2
Ciecie skość Patrz Rys. F,G
Ciecie wędbine Patrz Rys. H
Prowadnica równelegla (Tylko dla WX478/WX479)	Patrz Rys. I1,I2
Magazynyek brzeszczość (Tylko dla WX478/WX479)	Patrz Rys. J
Adapter do podłarczenia odkurzacza (Tylko dla WX478/ WX479)	Patrz Rys. K

KONSERWACJA

Przed dokonywaniem jakichkolwiek regulacji, obslugi technicznej lub konserwaci nalezy wyjać wtyczke zgniazdka.

Naręźdie to nie wymaga zadnégo dodatkowej smarowania przy konserwacje.

W naręźdiu nie ma zadnych czȩsci, króre wymagalyby serwisowania przy uzytkownika. Nigdy nie naleźny uzywać wodyczy sądków czyszczących do czyszczenia narȩźdia z napȩdem elektrycznym. CzyScićsucha szmatka. Zawsze naleźny przechowywać narȩźdie w suchym!"); użzymywać w czystość otwory wentylacyjne silnika. Utrzymywać wszystkie urzadzenia sterujuce w czystość.

Jesli uszkodzony zostanie przywod zasilajcy,
abyuniknac niebezpieczeanstwa powinien zostać
wymieniony przyez producenta, przyedstawciela serwisu lub inną wykwalifikowaną osobe.

OCHRONA SRODOWISKA

Odpady wyrobów elektrycznych nie powinny byc wyrzucane razem z odpadami gospodarstwa domowego.

Naleź korzystać z recyklingu, jestli istnieje odpowiednia infrastruktura. Porady dotyczerecyklingudoğanz uzyskać u wladz lokalnych lub sprzemawcy detalicznego.

ROZWIAZYWANIE PROBLEMOW

Objaw Możliwa przyczyna Możliwa Rozwiȩzanie
Po wączeniu zasilania narźędzie nie uruchamia są	• Nie podłoczony przyzewód zasilajacja.
Słaba jakość;ciecia	• Zuzyty noź. • Nieprawidłowo zamontowy noź • Za duź szybkość popychania.
Niska efektywność pracy.	• Zuzyty noź • Nieprawidłowe ustawienie szybkość • Nieprawidłowe ustawienie funkcjji wahadła
Nieprawidłowo zacisipty są w uchwycie=noż	• Noź nie zostaw go zasiarczy go zasiarczy go ponownie prawnodzow

DEKLARACJA ZGODNOSCI

Deklarujemy, ze produkt,
Opis Wyrzynarka WORX
Typ WX477 WX478 WX479 (460-479-oznaczenia urzadzenia, reprezentuje Wyrzynarka)
Funkcja Cięcie rożnych materialów

Jest zgodny z nastepujacymi dyrektywami, 2006/42/EC 2004/108/EC 2011/65/EU

Normy sa zgodne z: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11

Osoba upoważniona do komplaju pliku technicznego, Nazwa Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK

Suzhou 2015/06/30
Allen Ding
Zastepca glówno inżyniera, testawanie i certyfikacja
