MANUALE UTENTE WX477 WORX

*Accessorii illustrati o descritti non fanno necessariamente parte del volume di segna.

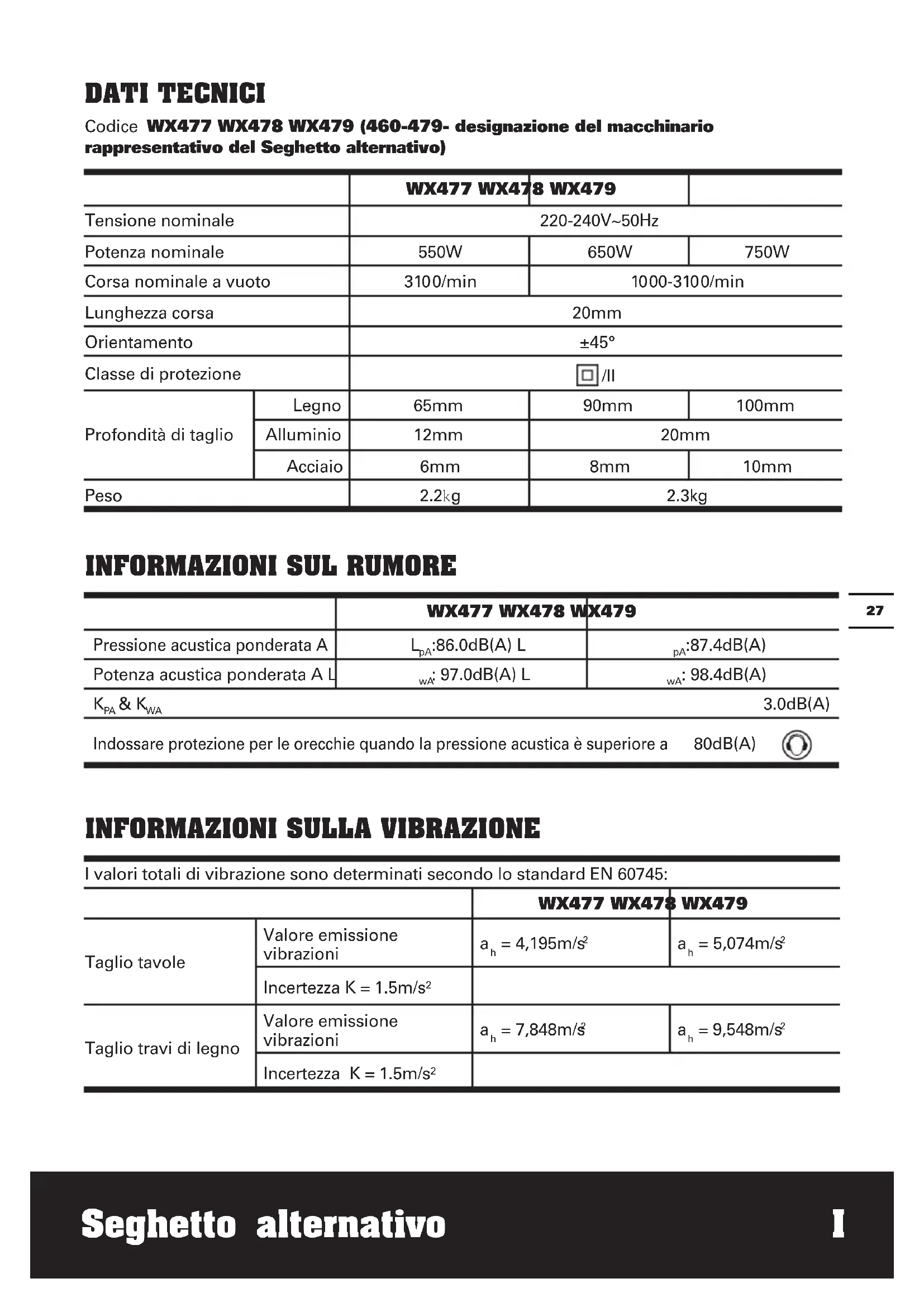

DATI TECHNICI

Codice WX477 WX478 WX479 (460-479- designazione del macchinario rappresentativo del Seghetto代替)

		WX477 WX478 WX479
Tensione nominale		220-240V~50Hz
Potenza nominale		550W	650W	750W
Corsa nominale a vuoto		3100/min	1000-3100/min
Lunghezza corsa		20mm
Orientamento		±45°
Classe di protezione		☐/II
Profondità di taglio	Legno	65mm	90mm	100mm
	Alluminio	12mm	20mm
	Acciaio	6mm	8mm	10mm
Peso		2.2kg	2.3kg

INFORMAZIONI SUL RUMORE

	WX477 WX478 WX479
Pressione acustica ponderata A	LpA:86.0dB(A) L	pA:87.4dB(A)
Potenza acustica ponderata A L	wA:97.0dB(A) L	wA:98.4dB(A)
KpA & KWA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibratione sono determinati secondo lo standard EN 60745:
		WX477 WX478	WX479
Taglio ravole	Valore emissione vibrazioni	ah=4,195m/s2	ah=5,074m/s2
	Incertezza K = 1.5m/s2
Taglio travi di legno	Valore emissione vibrazioni	ah=7,848m/s2	ah=9,548m/s2
	Incertezza K = 1.5m/s2

Si più usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro eanche come verifica preliminare dell'esposizione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai

seguenti esempi e ad autre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbeanche tenericonto di tutte le partidel ciclo operativo,come

le volta in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto alla realmentefareil suo lavoro. Quito potrebberidurre significativamente il livello di esposizione sul periododi lavorototale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricificato (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10^ o inferiori

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WX477 WX478 WX479
Chiave esagonale 1 1 1
Lama per taglio di Metallo	1 1
Lama per taglio di legno 1	1
Lama per taglio di alluminio	1 1 1
Guida parallela / 1 1
Adattatore Aspirazione / 1 1

Si raccomanda di-acquistare tutti gli accessori nella stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca conosciuti. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

AVVISI GENERALI PER LA SICUREZZA DEL SEGHETTO ALTERNATIVO

1. Qualora si eseguano attività che prevedano il contatto dell'attrezco con fili elettrici nascosti o con lo stesso cavo di alimentazione, tener l'utensile da taglio servendosi delle apposite impugnature isolate. In quello modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il consequencese rischio di scossa elettrica per l'operatore.
2. Indossare una mascherina antipolvere.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Doppio isolamento

Attenzione

Indossare protezione per le orecchie

Indossare protezione per gli occhi

Indossare una mascherina antipolvere

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di ricolaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricolaggio più vicino.

Prima di qualsiasi intervento sulla macchina, scollegare la spina alla presa di corrente.

Indossare guanti protettivi

Legno

Alluminio

Metallo

Plastica

Blocco

Sblocca

PROCEDURE PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare ezzo.

INDOSSARE UNA MASCHERINA ANTIPOLVERE.

USO CONFORME ALLE NORME

In caso di appoggi fissi, la macchina è idonea per l'esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con un angolo obliquo fino a 45^ . Osservare sempre leindicazioni relative alle lame.

Azione Figura
Installazione della lama	Vedere Fig. A1
Rimozione della lama	Vedere Fig. A2
Controllo velocità variabile (Solo per WX478/WX479)	Vedere Fig. B
Funzione di taglio Vedere Fig.	C
Interruttore d'accensione/spegnimento	Vedere Fig. D
Interruttore di blocco Vedere Fig.	D
Tagli diritti e tagli curvi	Vedere Fig. E1,E2
Tagli inclinati	Vedere Fig. F,G
Tagli a tuffo Vedere Fig. H
Guida parallela (Solo per WX478/WX479)	Vedere Fig. I1,I2
Porta-Lame (Solo per WX478/WX479)	Vedere Fig. J
Adattatore Aspirazione (Solo per WX478/WX479)	Vedere Fig. K

MANUTENZIONE

Rimuovere la spina alla presa di corrente prima di eseguire qualsi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiantiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti alla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona equivalente qualificata per evitare pericoli.

TUTELA AMBIENTALE

I prodotti elettrici non possono.
essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere

portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

RISOLUZIONE GUASTI

Sintomo Causa possibile Soluzione possibile
L'utensile non si avvia quando viene acceso	Il cavo di alimentazione non è collegato.
Scarsa qualità di taglio	La lama è usurata.Lama montata in modo non correttoVelocità di spinta eccessiva.
Efficienza di lavoro Bassa.	La lama è usurataImpostazione di velocità non correttaImpostazione della funizione di taglio non corretta
La lama non è bloccata saldamente dal relativo supporto.	La lama non è inserita completeness in posizione.

DICHIARAZIONE DI CONFORMITA

Noi
POSITEC Germany GmbH
Konrad-Adenauer-Ufer 37
50668 Köln

Dichiara che l'apparecchio,
Descrizione WORX Seghetto alternative
Codice WX477 WX478 WX479 (460-479-designazione del macchinario rappresentativo del Seghetto alternative)
Funzione Segare vari materiali

E conforme alle seguenti direttive, 2006/42/EC 2004/108/EC 2011/65/EU

Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11

Il responsabile autorizzato alla compilation della documentazione tecnia,
Nome Russell Nicholson
Indirizzo Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

Suzhou 2015/06/30
Allen Ding
Vice capo ingegnere, testing e certificazione
