BEDIENUNGSANLEITUNG WX477 WORX

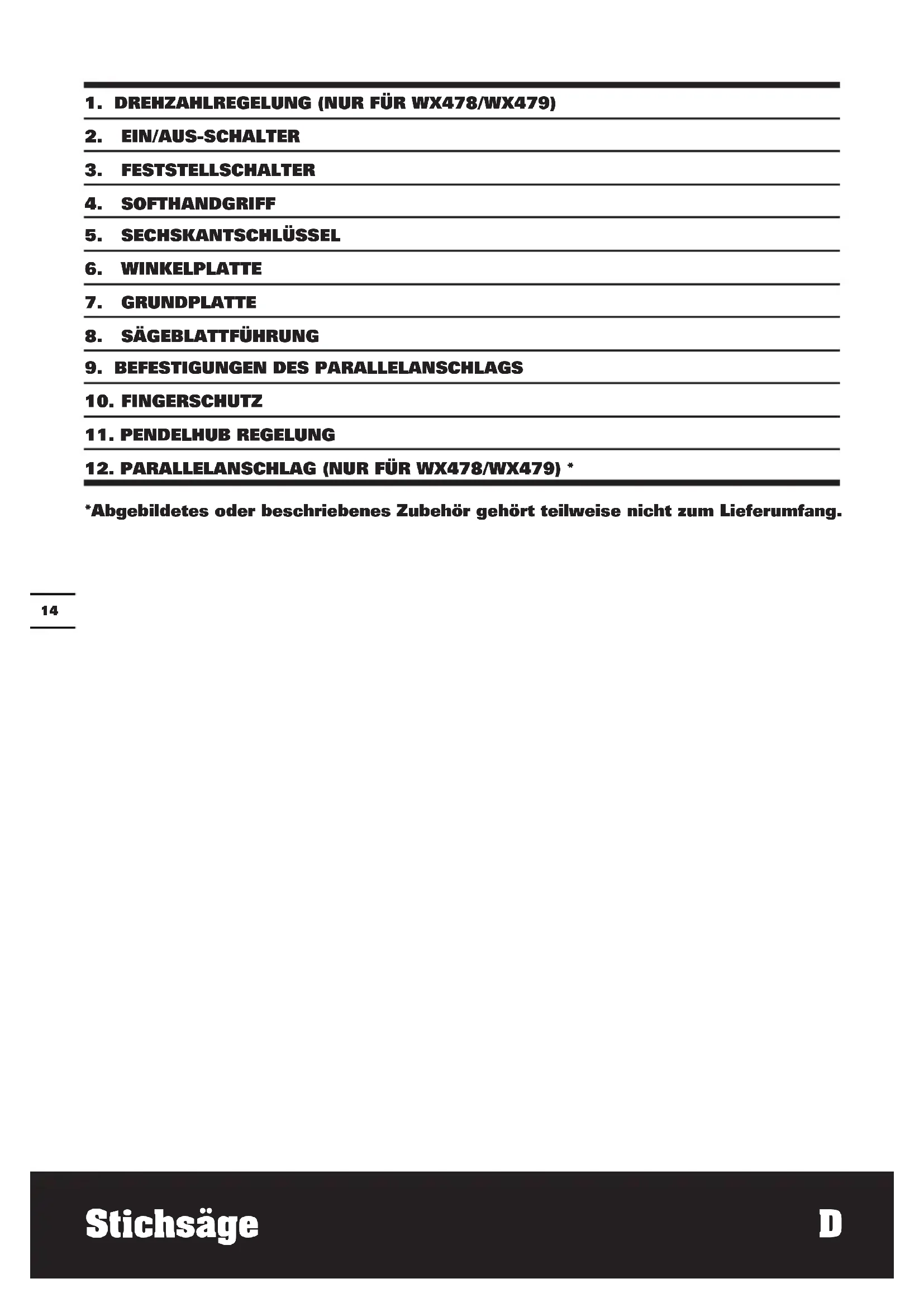

1. DREHZAHLREGELUNG (NUR FÜR WX478/WX479)

3. FESTSTELLSCHALTER

5. SECHSKANTSCHLÜSSEL

9. BEFESTIGUNGEN DES PARALLELANSCHLAGS

11. PENDELHUB REGELUNG

12. PARALLELANSCHLAG (NUR FÜR WX478/WX479) *

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.Stichsäge D

WX477 WX478 WX479 Gewichteter Schalldruck L

:87.4dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: WX477 WX478 WX479 Brett schneiden Vibrationsemissionswert a

Unsicherheit K = 1.5m/s² Holzbalken schneiden Vibrationsemissionswert a

Unsicherheit K = 1.5m/s² TECHNISCHE DATEN Typ WX477 WX478 WX479 (460-479- Bezeichnung der Maschine, Repräsentant Stichsäge) WX477 WX478 WX479 Nennspannung 220-240V~50Hz Nennleistung 550W 650W 750W Leerlaufnenndrehzahl 3100/min 1000-3100/min Sägeblatthub 20mm Schnittwinkel ±45° Schutzisolation /II Schnitttiefe Holz 65mm 90mm 100mm Aluminium 12mm 20mm Stahl 6mm 8mm 10mm Gewicht 2.2kg 2.3kgStichsäge D

Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm- Vibrationssyndrom erzeugen WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf meh- rere Tage zu verteilen. ZUBEHÖRTEILE WX477 WX478 WX479 Zubehörteile 1 1 1 Metal cutting blade 1 1 1 Wood cutting blade 1 1 1 Aluminum cutting blade 1 1 1 Parallel guide / 1 1 Vacuum adaptor / 1 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.Stichsäge D

1. Halten Sie das Werkzeug an den

isolierten Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen berühren könnten. Metallteile am Werkzeug, die mit stromführenden Drähten in Berührung kommen, werden selbst stromführend und können der Bedienperson einen elektrischen Schlag versetzen.

2. Tragen Sie eine Staubschutzmaske.

SYMBOLE Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Schutzisolation Warnung Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubschutzmaske Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. Ziehen Sie vor jeglichen Arbeiten an der Maschine selbst den Netzstecker aus der Steckdose. Schutzhandschuhe tragen Holz Aluminium Metall Plastik Verriegeln EntriegelnStichsäge D

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

TRAGEN SIE EINE STAUBSCHUTZMASKE

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen. Es ist geeignet für gerade und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Die Sägeblattempfehlungen sind zu beachten.

MONTAGE UND BEDIENUNG

Massnahme Abbildung Klinge installieren Siehe Abb.

Klinge entfernen Siehe Abb.

Drehzahlregelung (Nur für WX478/WX479) Siehe Abb. B Pendelfunktion Siehe Abb. C Ein/aus-schalter Siehe Abb. D Feststellschalter Siehe Abb. D Gerader Schnitt und Bogenschnitt Siehe Abb. E1,E2 Gehrungsschnitt Siehe Abb. F,G Tauchschnitt Siehe Abb. H Parallelanschlag (Nur für WX478/WX479) Siehe Abb. I1,I2 Sägeblattaufbewahrung (Nur für WX478/WX479) Siehe Abb. J Staubabsaugadapter (Nur für WX478/WX479) Siehe Abb. K WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell,Reparatur- oder Wartungstätigkeiten ausführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.Stichsäge D

PROBLEMLÖSUNG Symptom Mögliche Ursache Mögliche Lösung Werkzeug startet beim Einschalten nicht

• Netzkabel ist nicht eingesteckt.

• Stellen Sie sicher, dass das Netzkabel mit einer funktionierenden Steckdose verbunden ist Geringe Schnittqualität

• Klinge ist abgenutzt

• Klinge ist falsch montiert

• Schubgeschwindigkeit ist zu hoch.

• Stellen Sie sicher, dass die Klinge scharf und nicht gebrochen ist

• Stellen Sie sicher, dass die Klinge richtig installiert ist Schieben Sie die Maschine langsam Arbeitseffizienz ist gering

• Klinge ist abgenutzt

• Falsche Geschwindigkeitseinstellung

• Falsche Pendelfunktionseinstellung

• Neue Klinge einsetzen

• Variablen Geschwindigkeitsregler entsprechend dem Material anpassen

• Pendelfunktionsregler entsprechend dem Material anpassen Klinge ist nicht fest in der Klingenhalterung eingeklemmt

• Klinge ist nicht vollständig eingesetzt

• Demontieren Sie die Klinge und setzen Sie erneut richtig ein

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser produkt Beschreibung WORX Stichsäge Typ WX477 WX478 WX479 (460-479- Bezeichnung der Maschine, Repräsentant Stichsäge) Funktion Sägen verschiedenen Materialien Den bestimmungen der folgenden richtlinien entspricht: 2006/42/EC 2004/108/EC 2011/65/EU Normen: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11 Zur Kompilierung der technischen Datei ermächtigte Person Name Russell Nicholson Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2015/06/30 Allen Ding Stellvertretender Chefingenieur, Prüfung und ZertifizierungScie sauteuse F
