WX477 - Žaga WORX - Brezplačna navodila za uporabo

Vrsta izdelka	Sestavljanka
Znamka	Worx
Model	WX477
Moč	550 W
Nazivna napetost	220-240 V ~ 50 Hz
Hitrost v prostem teku	3100 /min
Hod	20 mm
Zmožnost rezanja pod kotom	±45°
Največja globina reza (les)	65 mm
Največja globina reza (aluminij)	12 mm
Največja globina reza (jeklo)	6 mm
Teža	2,2 kg
Raven zvočnega tlaka	86,0 dB(A)
Raven zvočne moči	97,0 dB(A)
Vrednost emisije vibracij (rezanje plošč)	4,195 m/s²
Vrednost emisije vibracij (rezanje nosilcev)	7,848 m/s²
Razred zaščite	II (dvojna izolacija)
Vključeni dodatki	Imbus ključ, 1 list za kovino, 1 list za les, 1 list za aluminij
Funkcija potopnega rezanja	Da
Rezanje pod kotom	Da, do 45°
Upravljanje s spremenljivo hitrostjo	Ne (model WX477 je fiksen)
Nihajna funkcija	Da
Vzdrževanje	Očistite s suho krpo, brez vode ali kemikalij
Popravljivost	Uporabnik ne more popraviti nobenega dela; kabel mora zamenjati strokovnjak

Pogosto zastavljena vprašanja - WX477 WORX

Kako namestim list na sestavljanko Worx WX477?

Odklopite orodje. Odprite držalo lista, vstavite list do konca, nato zaprite držalo. Po potrebi zategnite s priloženim imbus ključem. Glejte sliko A1 v priročniku.

Kako odstranim obrabljen list?

Odklopite orodje. Odprite držalo lista, potegnite list navzdol. Glejte sliko A2.

Katere materiale lahko režem s to žago?

Ta sestavljanka lahko reže les (do 65 mm), aluminij (do 12 mm), jeklo (do 6 mm), plastiko in gumo. Uporabite ustrezen list.

Kako izvedem potopni rez?

Za potopni rez nagnite žago, tako da list postopoma prodira v material. Prepričajte se, da se list dotika materiala, preden zaženete orodje. Glejte sliko H.

Kako nastavim kot reza za poševni rez?

Odklopite orodje. Odvijte vijake na osnovni plošči, nagnite ploščo na želeni kot (do 45°), nato privijte vijake. Glejte sliki F in G.

Zakaj se žaga ne zažene?

Preverite, ali je kabel priključen v delujočo vtičnico. Če težava vztraja, se obrnite na strokovnjaka. Ne poskušajte sami popraviti.

Kako vzdržujem sestavljanko?

Čistite samo s suho krpo. Ohranjajte prezračevalne reže čiste. Ne uporabljajte vode ali čistilnih kemikalij. Orodje shranjujte na suhem mestu.

Katero varnostno opremo moram nositi?

Nosite zaščito za sluh (saj lahko hrup preseže 80 dB), zaščitna očala, masko proti prahu in zaščitne rokavice.

Kako zmanjšam tresljaje med uporabo?

Uporabljajte ostre in nepoškodovane liste. Orodje držite pravilno in poskušajte delo z močnimi tresljaji razporediti čez več dni. Po potrebi nosite antivibracijske rokavice.

Ali lahko uporabljam žago s sesalcem?

Model WX477 nima adapterja za sesalec. Le modela WX478 in WX479 ga imata. Če je združljiv, lahko adapter kupite posebej.

NAVODILA ZA UPORABO WX477 WORX

• Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIĆNI PODATKI

Vrsta WX477 WX478 WX479(460-479-oznaka naprave, predstavnik vbodnih zag)

		WX477 WX478 WX479
Napetost 220-240V~50Hz
Moč		550W	650W	750W
Št. vrt. brez obretenitve		3100/min	1000-3100/min
Dolžina reza		20mm
Največji nagib		±45°
Razred zaščite		☐/II
Debelina obdelovanca	Les	65mm	90mm	100mm
	Aluminij	12mm	20mm
	Jeklo	6mm	8mm	10mm
Teža strojčka		2.2kg	2.3kg

PODATKI O HRUPU

	WX477 WX478 WX479
Vrednotena raven zvočnega tlaka	LpA:86.0dB(A)L	pA:87.4dB(A)
Vrednotena raven zvočne moči L	wA:97.0dB(A)L	wA:98.4dB(A)
KpA & KwA 3.0dB(A)
Pri povišani ravni hrupa, uporabite zašcitio za ušesa		80dB(A)

87

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:
		WX477 WX478	WX479
Žaganje lesa	Vrednost emisije vibracij a	h=4,195m/s2	ah=5,074m/s2
	Nezanesljivost meritve K = 1	.5m/s2
Žaganje kovinskih plošć	Vrednost emisije vibracij a	h=7,848m/s2	ah=9,548m/s2
	Nezanesljivost meritve K = 1	.5m/s2

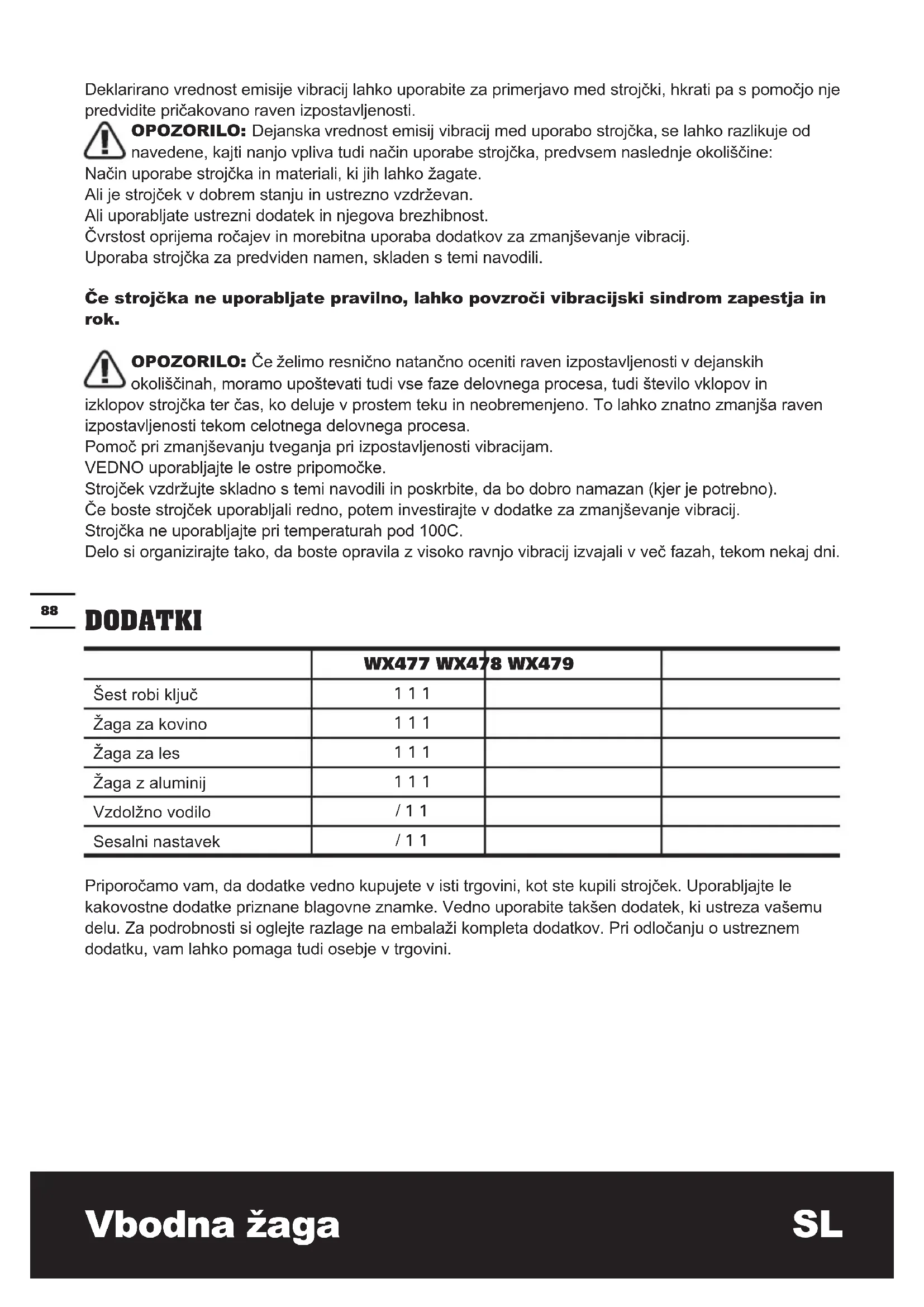

Deklarirano vrednost emisije vibracij lahko uporabite zaprimerjavo med strojcki, hkrati pa s pomo矫jo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojcka, se lahko razlikuje od navedene, kajti nano vpliva tudi način uporabe strojcka, prevdsem naslednje okolišcine:

Način uporabe strojčka in materiali, ki jih lahko Žagate.

Ali je strojcek v dobrem stanju in ustrezno vzdrrzevan.

Ali uporabljate ustrezni dodatek in njegova brezhibnost.

Cvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba strojcka za predviden names, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Čeželimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliscinah, moramo upostevati tudi vse faze delovnega procesa, tudi stevilo vklopop in

izklopov strojcka tercas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjsa raven izpostavljenosti tekom celotnegadelovnegaprocesa.

Pomoc pri zmanjsevanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljaje le ostre pripomoche.

Strojček vždržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kJer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Strojcka ne uporabljaje pri temperaturah pod 100C.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WX477	WX478	WX479
Šest robi ključ	1 1 1
Žaga za kovino	1 1 1
Žaga za les	1 1 1
Žaga z aluminij	1 1 1
Vzdolžno vodilo	/ 1 1
Sesalni nastavek	/ 1 1

Priporocamo vam, da dodatke vedno kupujete v istrgovini, kot ste kupili strojcek. Uporablajte le kakovostne dodatke priznane blagovne znamke. Vedno uporabite taksen dodatek, ki ustreza vašemu delu. Za podrobnosti si ogleje razlage na embalazi kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

VARNOSTNA OPOZORILA ZA VBODNO ZAGO

1. Kadar bi med uporabo elektricnega strojcka lahko z rezalnim orodjem prisli v stik z elektricno napeljavo, morate slednjega vedno drzati za izolirane rocaje. Ce z rezalnim orodjem pridete v stil z elektricno napeljavo pod "napetostjo", to povzroci, da postanejo "elektrichi" tudi kovinski deli strojcka, zaradi cesar uporabnik lahko dozivi elektrichi udar.

2. Vedno nosite zašcitno masko za prah.

SIMBOLI

Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite za navodili za uporabo

Dvojna izolacija

Opozorilo

Uporablajte zaščito za ušesa

Uporablajte zaščito za oči.

Nosite zaščitno masko za prah

	Odpadnih elektrichnih naprav ne smete zavreči skupaj z ostalimi gospodinskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	Pred slehernim posegom na strojčku, izvlecite napajalni kabel iz vtičnice.
	Nosite zašcitne rokavice
	Les
	Aluminij
	Kovina
	Plastika
	Zaklenjeno
	Odklenjeno

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

VEDNO NOSITE ZASCIITNO MASKO ZAPRAH

NAMENUPORABE

Strojcek uporablajte le za zaganje lesa, plastike, kovine in gradbenih materialov, med zaganjem pa naj bo trdno prislonjen ob obdelovanec. Strojcek jeprimeren za zaganje pod kotom, do najvec 45^ . Pri delu morate upoštevati priporocila glede uporabe ustrezne zagace.

SESTAVLJANJE IN NACIN UPORABE

Opravilo Slika
Namestitev Žage	Glejte sliko A1
Odstranjevanje Žage Glejte sliko	A2
Gumb za izbiranje hitrosti (Le za WX478/WX479)	Glejte sliko B
Funkcija nihanja Glejte sliko C
Stikalo za vklop/izklop Glejte sliko D
Gumb za zaklepanje Glejte sliko D
Vzdolžno ter krožno Žaganje	Glejte sliki E1 in E2
Žaganje pod kotom	Glejte sliki F in G
Potopno Žaganje Glejte sliko H
Vzdolžno vodilo (Le za WX478/WX479)	Glejte sliki I1 in I2
Shramba za Žage (Le za WX478/WX479)	Glejte sliko J
Sesalni nastavek (Le za WX478/WX479)	Glejte sliko K

VZDRŽEVANJE

Pred vsakim preragajanjem, servisiranjem ali vzdrujevanjem izvlecite vtikač iz vtičnice.

Strojčka ne rabite dodatno mazati.
Strojček tudi nima nobenih delov, ki bi jih
morali servisirati. Za cisćenje strojčka nikoli ne
uporabljajte vode ali kemičnih sredstev. Obrisite
ga le s suho krpo. Strojček vedno shranjujte na
suhem mestu. Poskrbite, da bodo prezračevalne
odprtine ciste. Vsi elementi krmiljenja morajo biti
cisti, brez prahu. Med uporabo strojčka boste
skozi prezračevalne reže lahko opazili iskrenje.
To je obicajno in ne bo poskodovalo strojčka.
Če je napajalni kabel poskodovan, ga lahko
zamenja le proizvajalec, njegov serviser ali
podobno usposobljene osebe, sicer obstaja
nevarnost poskodb.

VAROVANJE OKOLJA

Odpadnih elektricnih naprav ne smete zavreci skupaj z ostalimi gospodinskimi odpadki. Dostavite jih na mesto za

ločeno zbiranje opadkov. Glede podrobnosti, se posvetujte z lokalno sluzbo za ravnanje z opadki.

ODPRAVLJANJE NAPAK

Simptom Morebitni vzroki Možna rešitev
Če napajanje ni vklopljeno, se orodje ne bo zagnalo	Napajalni kabel ni priklopljen.
Kakovost reza ni ustrezna	Žaga je topa.Žaga ni pravilno vstavljenaIntenzivnostŽaganja je previsoka.
Učinkovitost Žaganja je prenizka.	Žaga je topaHitrostŽaganja ni ustreznaNastavitev nihanja ni ustrezna
Žaga ni trdno pritrijena v vodilo.	Žaga ni do konca vstavljena v vodilo.

IZJAVA O SKLADNOSTI

Suzhou 2015/06/30
Allen Ding
Namestnik glavnega inženirja, testiranje in certifikacija
