MANUAL DE UTILIZARE VIDTRANS230KN KONIG

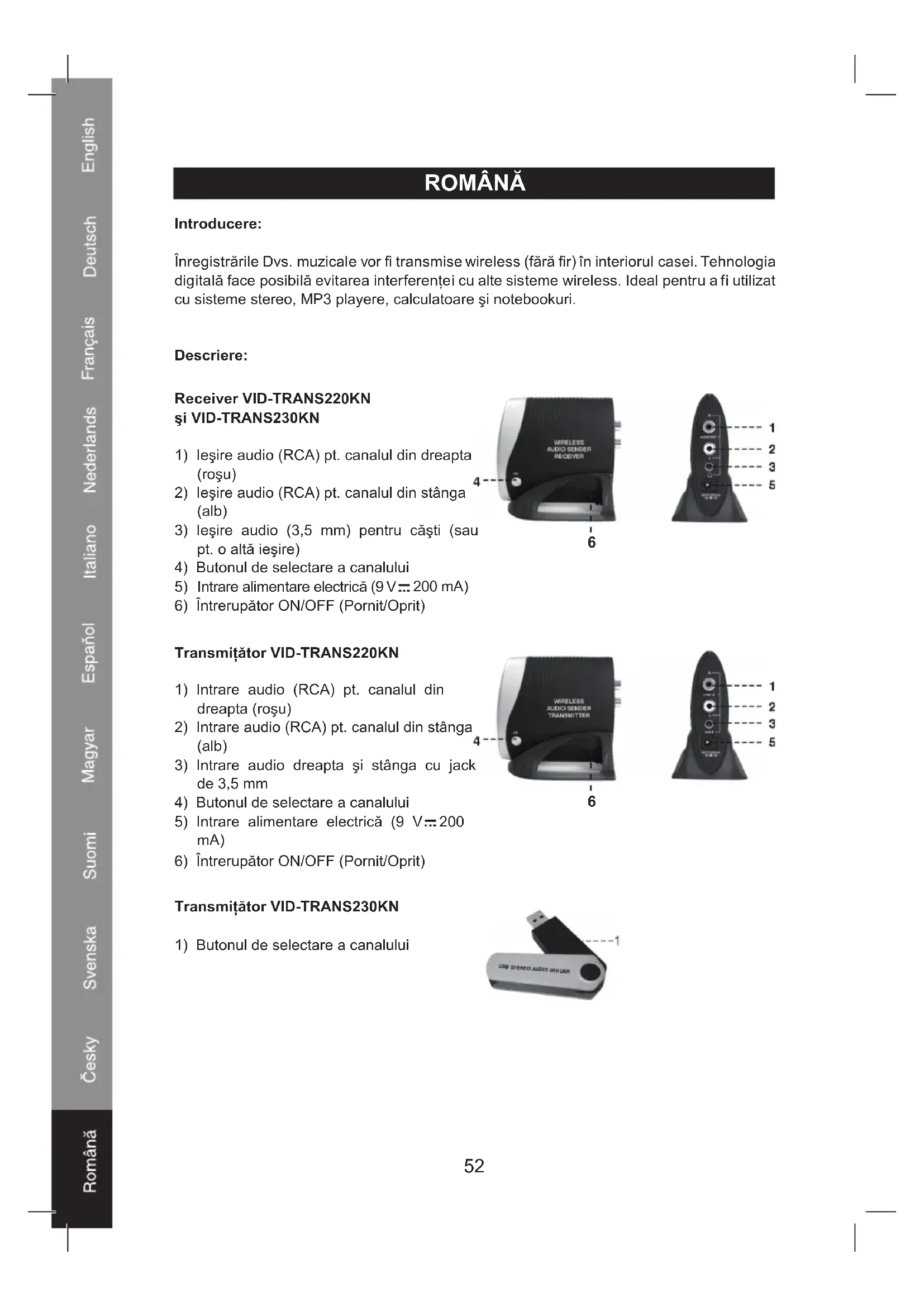

1) Ieşire audio (RCA) pt. canalul din dreapta

2) Ieşire audio (RCA) pt. canalul din stânga

3) Ieşire audio (3,5 mm) pentru căşti (sau

4) Butonul de selectare a canalului

6) Întrerupător ON/OFF (Pornit/Oprit)

6) Întrerupător ON/OFF (Pornit/Oprit)

5) Intrare alimentare electrică (9 V

200 mA) Transmiţător VID-TRANS220KN

1) Intrare audio (RCA) pt. canalul din

2) Intrare audio (RCA) pt. canalul din stânga

3) Intrare audio dreapta şi stânga cu jack

4) Butonul de selectare a canalului

5) Intrare alimentare electrică (9 V 200

mA) Transmiţător VID-TRANS230KN

1) Butonul de selectare a canalului

Conexiuni: Transmiţător VID-TRANS220KN

1) Conectaţi o sursă audio cu jackurile RCA

la intrarea audio (1 şi 2) sau un jack de 3,5 mm la intrarea audio (2). Observaţie: Ambele intrări nu se pot utiliza în mod concomitent.

2) Introduceţi capătul DC al adaptorului în

intrarea de alimentare DC (5). Conectaţi capătul AC al adaptorul la o priză de perete AC. Intrare audio Intrare de linie

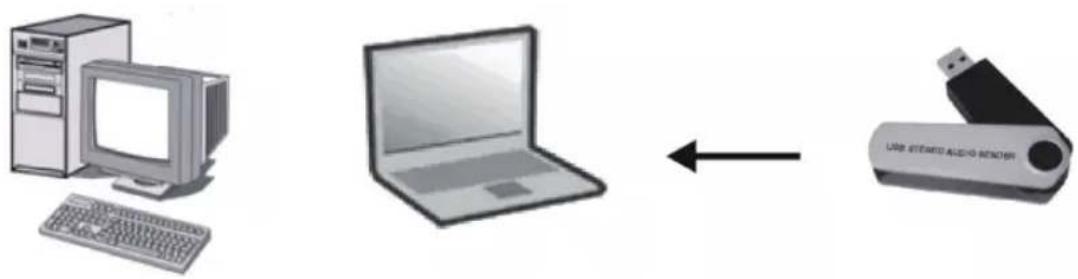

Transmiţător VID-TRANS230KN Conectaţi transmiţătorul USB într-un port USB liber al notebookului sau al PC-ului. Observaţie: În timpul transferului de date LED-ul transmiţătorului (USB) VID-TRANS230KN va pâlpâi. Dacă în timpul transferului de date transmiţătorul este deconectat şi reconectat, există posibilitatea ca softul de muzică instalat pe notebook sau pe PC să trebuiască să fie repornit pentru a putea reîncepe transferul de date. Receiver VID-TRANS220KN şi VID-TRANS230KN

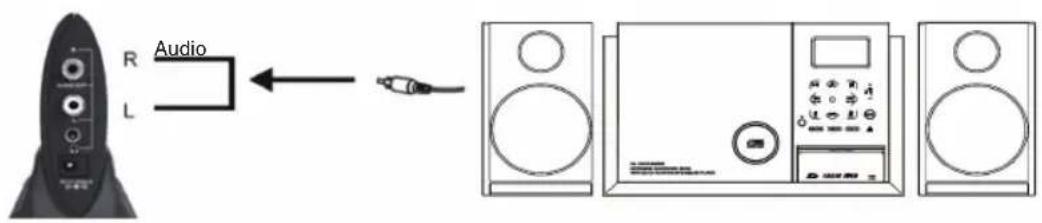

1) Conectaţi receiverul dotat cu o ieşire RCA (1 şi 2) la o intrare audio al unui sistem audio

sau al unui amplificator. Pentru a conecta receiverul la intrarea audio al unui sistem audio sau al unui amplificator se poate utiliza şi ieşirea de 3,5 mm (3). Audio54

2) Dacă doriţi să ascultaţi muzica printr-o

cască, conectaţi casca la ieşirea audio de 3,5 mm (3). Observaţie: Dacă ieşirea de 3,5 mm este în uz, semnalul de la ieşirea RCA (1 şi 2) este oprit. Căşti

3) Introduceţi capătul DC al adaptorului în intrarea de alimentare DC (5). Conectaţi capătul

AC al adaptorul la o priză de perete AC. Utilizare:

1) Dacă ambele adaptoare AD/DC sunt conectate, receiverul şi transmiţătorul pornesc în

mod automat (transmiţătorul USB este alimentat în mod automat prin portul USB de 5 V).

2) Transmiţătorul transmite pe unul dintre cele 8 canale digitale disponibile. Receiverul va

fi acordat în mod automat pe acelaşi canal.

3) În cazul în care canalul utilizat este deranjat de interferenţe datorate circumstanţelor

sau a altor sisteme wireless, apăsaţi butonul de selectare a canalului (4) aflat pe transmiţător.

4) După ce aţi apăsat butonul de selectare a canalului situat pe transmiţător, trebuie să

apăsaţi şi butonul de selectare a canalului aflat pe receiver. După această apăsare, receiverul se va acorda în mod automat pe canalul utilizat. Specificaţii tehnice: Transmiţător VID-TRANS220KN Frecvenţa de răspuns: 2,400 ~ 2,483 GHz Canale: 8 Modulare: FSK (Modulare de frecvenţă) Intrare audio: 2 x RCA (R/L), 3,5 mm Alimentarea electrică: 9 V/200 mA Transmiţător VID-TRANS230KN Frecvenţa de răspuns: 2,400 ~ 2,483 GHz Canale: 8 Modulare: FSK (Modulare de frecvenţă) Intrare audio: via USB Alimentarea electrică: via USB Receiver VID-TRANS220KN şi VID-TRANS230KN Frecvenţa de răspuns: 2,400 ~ 2,483 GHz Canale: 8 Modulare: FSK (Modulare de frecvenţă) Ieşire audio: 2 x RCA, 3,5 mm Raportul semnal/zgomot: 87 dB Alimentarea electrică: 9 V/200 mA55 Declaraţie de conformitate Noi, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Olanda Tel.: [phone] Email: [e-mail] Declarăm că acest produs: Marca: König Electronic Model: VID-TRANS220KN, VID-TRANS230KN Descriere: Transmiţător audio wireless 2,4 GHz Este în conformitate cu următoarele standarde: EN 300 440-1 V1.3.1 (2001-09), EN 300 440-2 V1.1.1 (2001-09), EN 50371:2002, EN 301 489-1 V1.4.1 (2002-08), EN 301 489-3 V1.4.1 (2002-08), EN 55022: 1998 +A1:2000 +A2:2003 CLASA B, EN 61000-3-2:2000, EN 61000-3-3:1995 +A1:2001, EN 61000-4-2:1995 +A1:1998 +A2:2001, EN 61000-4-3:2002 +A1:2002, EN 61000-4-4:1995 +A1:2001 +A2:2001, EN 61000-4-5:1995 +A1:2001, EN 61000-4-6:1996 +A1:2001, EN 61000-4-11:1994 +A1:2001 EN 60065:2002, EN 60950-1:2001 +A11:2004 Şi este în conformitate cu cerinţele directivei 1999/5/EC ale Uniunii Europene. ‘s-Hertogenbosch, 22.10.2008 J. Gilad Director achiziţii56 Măsuri de siguranţă: PERICOL DE ELECTROCUTARE NU-L DESCHIDEŢI! ATENŢIE! Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschis NUMAI de un tehnician autorizat. Dacă în timpul funcţionării a apărut o problemă, deconectaţi produsul de la reţea şi de la celelalte aparate. Feriţi aparatul de apă şi de umezeală. Întreţinere: Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi. Garanţie: Nu oferim nicio garanţie şi nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului. Generalităţi: Designul şi specificaţiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor şi denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept şi prin prezenta sunt recunoscute ca atare. Atenţie: Acest produs este marcat cu acest simbol. Acesta indică faptul că produsele electrice şi electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare. Copyright ©
