KÄYTTÖOHJE VIDTRANS230KN KONIG

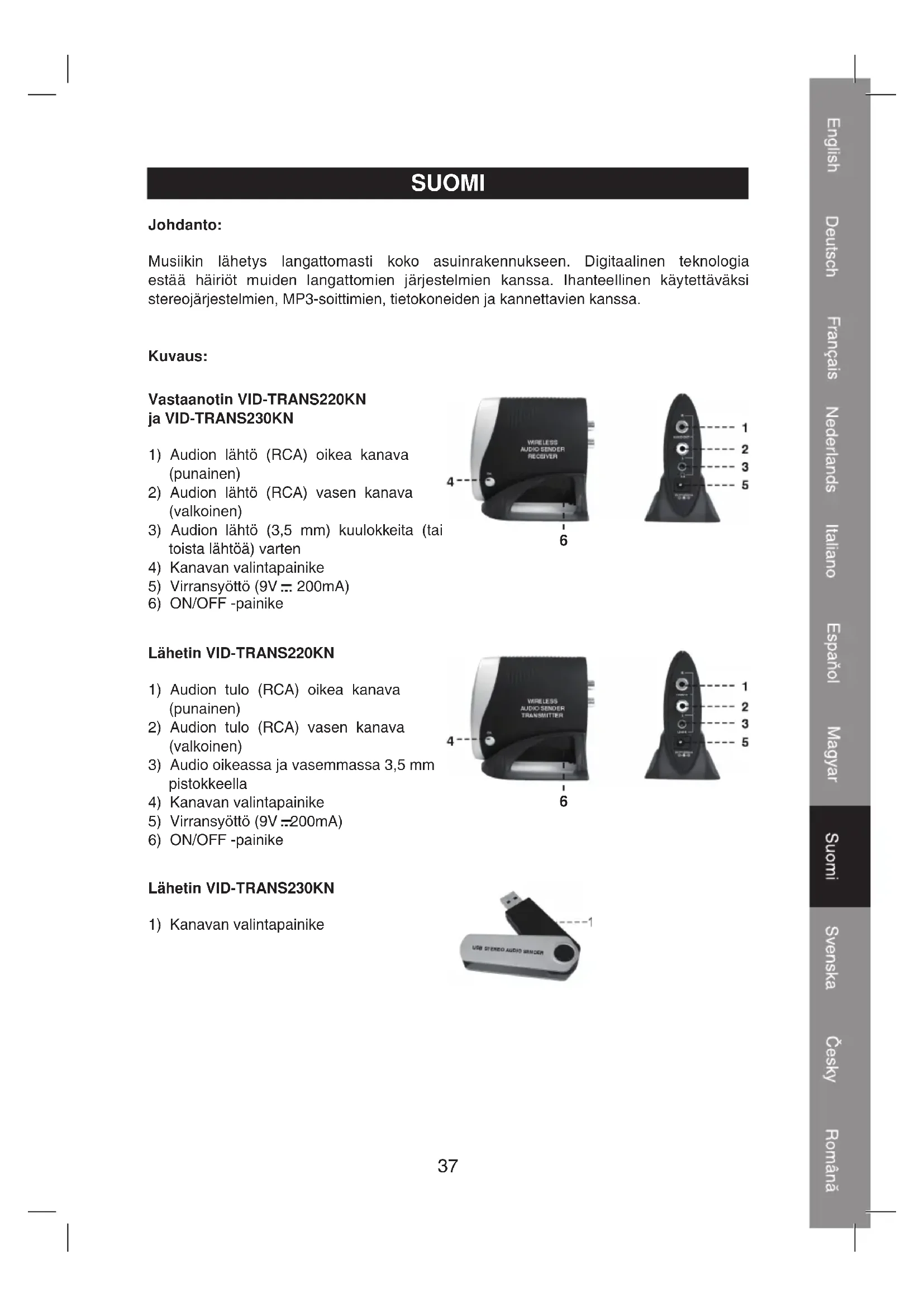

1) Audion lähtö (RCA) oikea kanava

2) Audion lähtö (RCA) vasen kanava

3) Audion lähtö (3,5 mm) kuulokkeita (tai

toista lähtöä) varten

1) Audion tulo (RCA) oikea kanava

3) Audio oikeassa ja vasemmassa 3,5 mm

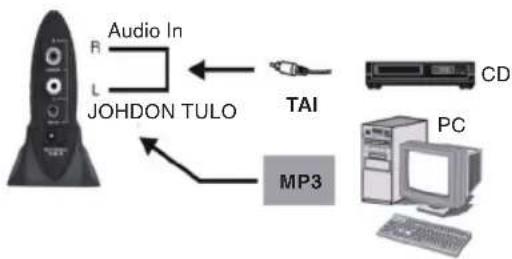

Kytkentä: Lähetin VID-TRANS220KN

1) Liitä audiolähde RCA-pistokkeilla audion

tuloon (1 ja 2) tai 3,5 mm pistokkeella audion tuloon (2). Huom: Molempien tulojen käyttö samanaikaisesti ei ole mahdollista.

2) Liitä DC-tehosovitin virransyöttöön

(5). Liitä AC-sovtinpistoke verkkovirtalähteeseen. Audio In JOHDON TULO

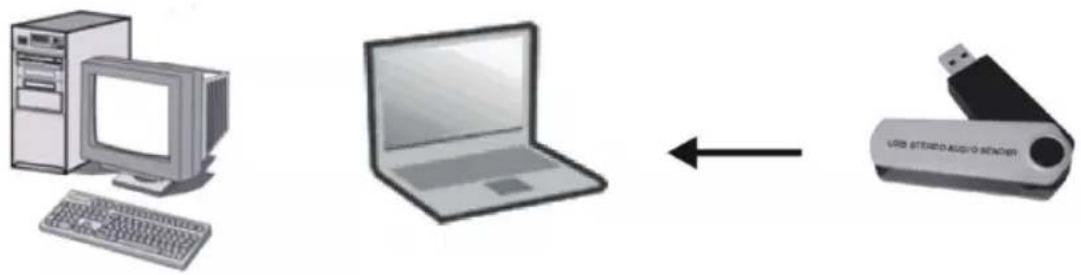

Lähetin VID-TRANS230KN Liitä USB-lähetin vapaaseen kannettavan tai tietokoneen USB-porttiin. Huom: VID-TRANS230KN-laitteen (USB-) lähettimen LED-merkkivalo vilkkuu lähetyksen aikana. Jos lähetin irrotetaan lähetyksen aikana ja kytketään uudelleen sen jälkeen, kannettavan tai tietokoneen musiikkiohjelman uudelleen käynnistys voi olla tarpeen lähetyksen aloittamiseksi uudelleen. Vastaanotin VID-TRANS220KN ja VID-TRANS230KN

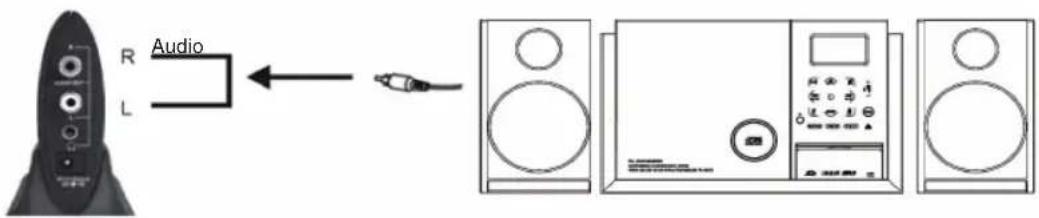

1) Liitä vastaanotin RCA-lähdöllä (1 ja 2) audiojärjestelmän tai vahvistimen audiotuloon.

Voit myös käyttää 3,5 mm lähtöä (3) vastaanottimen liittämiseksi audiojärjestelmän tai vahvistimen audiotuloon. Audio39

2) Liitä kuulokkeet 3,5 mm audiolähtöön (3)

kuunnellaksesi musiikkia kuulokkeilla. Huom: kun 3,5 mm lähtö on käytössä, RCA-lähdön (1 ja 2) signaali on pois käytöstä. Kuuloke

3) Liitä DC-tehosovitin virransyöttöön (5). Liitä AC-sovtinpistoke verkkovirtalähteeseen.

1) Kun AD/DC-sovittimet on liitetty, vastaanotin ja lähetin kytkeytyvät automaattisesti päälle

(USB-lähetin saa automaattisesti virtaa 5 V USB-portin kautta).

2) Lähetin toimii yhdellä 8 saatavilla olevista digitaalisista kanavista. Vastaanotin virittyy

automaattisesti samalle kanavalle.

3) Paina lähettimen kanavan valintapainiketta (4) silloin, kun käytössä olevassa kanavassa

esiintyy olosuhteista tai muista langattomista järjestelmistä aiheutuvaa häiriötä.

4) Kun lähettimen kanavan valintapainiketta on painettu, tulee sinun painaa myös

vastaanottimen kanavan valintapainiketta. Se virittyy tällöin automaattisesti käytössä olevalle kanavalle. Tekniset tiedot: Lähetin VID-TRANS220KN Taajuusväli: 2.400~2.483 Ghz Kanavat: 8 Modulaatio: FSK (Frequency Shift Keying) Audion tulo: 2x RCA (R/L), 3,5 mm Tehon syöttö: 9V/200mA Lähetin VID-TRANS230KN Taajuusväli: 2.400~2.483 Ghz Kanavat: 8 Modulaatio: FSK (Frequency Shift Keying) Audion tulo: USB-portin kautta Tehon syöttö: USB-portin kautta Vastaanotin VID-TRANS220KN ja VID-TRANS230KN Taajuusväli: 2.400~2.483 Ghz Kanavat: 8 Modulaatio: FSK (Frequency Shift Keying) Audiolähtö: 2x RCA, 3,5 mm Signaalikohinasuhde: 87dB Tehon syöttö: 9V/200mA40 VAATIMUSTENMUKAISUUSVAKUUTUS Me, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Alankomaat Puh: 0031 73 599 1055 Sähköposti: [e-mail] Vakuutamme, että tuote: Merkki: König Electronic Malli: VID-TRANS220KN, VID-TRANS230KN Kuvaus: 2.4 GHz langaton audiolähetin Täyttää seuraavat standardit: EN 300 440-1 V1.3.1 (2001-09), EN 300 440-2 V1.1.1 (2001-09), EN 50371:2002, EN 301 489-1 V1.4.1 (2002-08), EN 301 489-3 V1.4.1 (2002-08), EN 55022: 1998+A1:2000+A2:2003 CLASS B, EN 61000-3-2:2000, EN 61000-3-3:1995+A1:2001, EN 61000-4-2:1995+A1:1998+A2:2001, EN 61000-4-3:2002+A1:2002, EN 61000-4-4:1995+A1:2001+A2:2001, EN 61000-4-5:1995+A1:2001, EN 61000-4-6:1996+A1:2001, EN 61000-4-11:1994+A1:2001 EN 60065:2002, EN 60950-1:2001+A11:2004 Täyttää EU-direktiivien 1999/5/EY vaatimukset. ‘s-Hertogenbosch, 22. lokakuuta 2008 Mrs. J. Gilad Toimitusjohtaja41 Turvallisuuteen liittyvät varoitukset:

ÄLÄ AVAA HUOMIO Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle. Huolto: Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita. Takuu: Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia. Yleistä: Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina. Huomio: Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä. Copyright ©42 SVENSKA Inledning: Sänd din musik trådlöst genom hela huset. Digital teknologi förhindrar störningar från andra trådlösa system. Idealisk för användning med stereosystem, MP3-spelare, datorer och bärbara datorer. Beskrivning: Mottagare VID-TRANS220KN och VID-TRANS230KN
