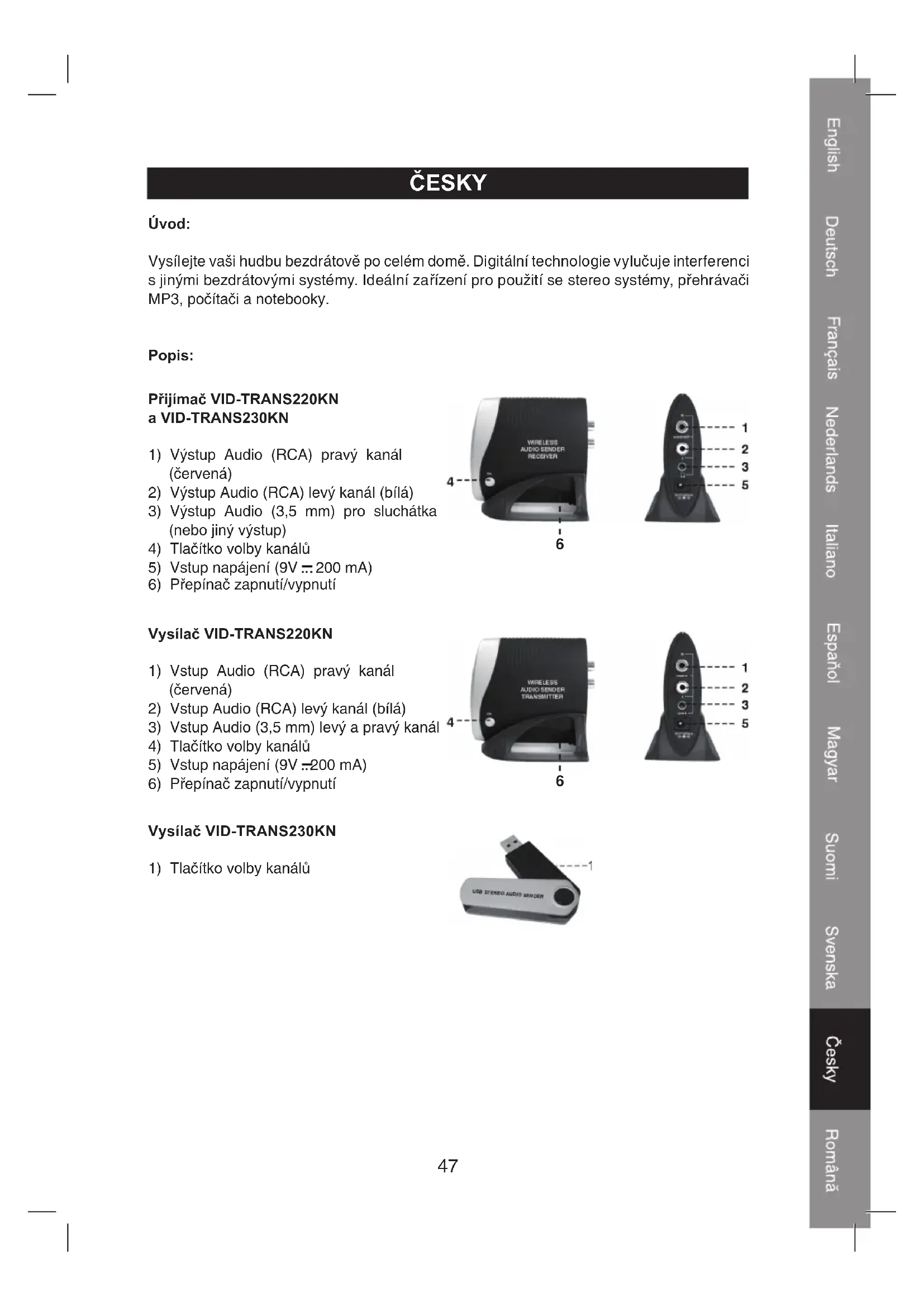

NÁVOD K OBSLUZE VIDTRANS230KN KONIG

4) Tlačítko volby kanálů

6) Přepínač zapnutí/vypnutí

6) Přepínač zapnutí/vypnutí

5) Vstup napájení (9V

2) Vstup Audio (RCA) levý kanál (bílá)

3) Vstup Audio (3,5 mm) levý a pravý kanál

4) Tlačítko volby kanálů

5) Vstup napájení (9V 200 mA)

Vysílač VID-TRANS230KN

1) Tlačítko volby kanálů

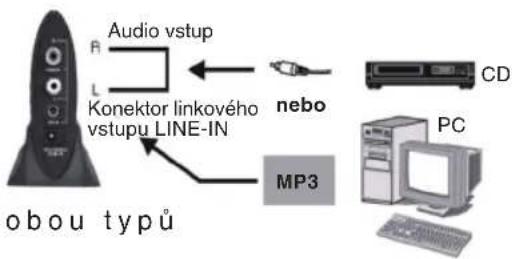

Zapojení: Vysílač VID-TRANS220KN

1) Zdroj zvuku připojte pomocí RCA

konektorů do zvukového vstupu (Audio 1 a 2) nebo pomocí 3,5 mm konektorů do zvukového vstupu. Poznámka: Současné zapojení obou typů zvukových vstupů není možné.

2) Do vstupu napájení (5) připojte síťový

adaptér 9 V DC. Napájecí adaptér zapojte do síťové zásuvky. Audio vstup Konektor linkového vstupu LINE-IN

Vysílač VID-TRANS230KN USB vysílač vložte do volného portu USB vašeho PC nebo notebooku. Poznámka: LED indikátor na (USB) vysílači VID-TRANS230KN bude během vysílání blikat. Vytáhnete-li během vysílání USB vysílač z portu a znovu jej do USB portu vložíte, pak pro obnovení přenosu budete možná muset hudební program na vašem PC nebo notebooku znovu restartovat. Přijímač VID-TRANS220KN a VID-TRANS230KN

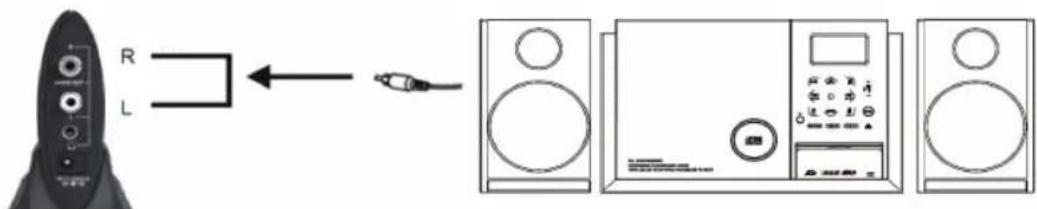

1) Výstupy RCA (1 a 2) na přijímači připojte do zvukového vstupu zvukové soupravy nebo

zesilovače. K propojení výstupu přijímače se zvukovou soupravou nebo zesilovačem lze použít také kabel s konektory 3,5 mm.49

2) Pro tichý poslech připojte sluchátka do

zvukového výstupu (3) s konektorem 3,5 mm. Poznámka: Je-li připojený zvukový výstup 3,5 mm, pak jsou zvukové výstupy RCA (1 a 2) odpojeny. Sluchátka

3) Do vstupu napájení (5) připojte síťový adaptér 9 V DC. Napájecí adaptér zapojte do

síťové zásuvky. Činnost a obsluha:

1) Jakmile připojíte síťové adaptéry AD/DC, přijímač a vysílač se automaticky zapnou

(USB vysílač je automaticky napájen napětím 5 V z USB portu).

2) Vysílač vysílá na jednom z 8 dostupných digitálních kanálů. Přijímač se automaticky

přeladí na stejný kanál.

3) Objeví-li se při přenosu na zvoleném kanálu z důvodu neočekávaných okolností nebo

kvůli jiným bezdrátovým systémům nějaké rušení, stiskněte tlačítko volby kanálů (4).

4) Po stisknutí tlačítka volby kanálů na vysílači musíte stisknout tlačítko volby kanálů také

na přijímači. Přijímač se pak automaticky přeladí na nový aktuální kanál. Technické parametry: Vysílač VID-TRANS220KN Frekvenční rozsah: 2.400 ~ 2.483 GHz Kanály: 8 Modulace: FSK (klíčování kmitočtovým posuvem) Audio vstup: 2x RCA (R/L), 3,5 mm Napájecí napětí: 9 V/200 mA Vysílač VID-TRANS230KN Frekvenční rozsah: 2.400 ~ 2.483 GHz Kanály: 8 Modulace: FSK (klíčování kmitočtovým posuvem) Audio vstup: prostřednictvím USB portu Napájecí napětí: prostřednictvím USB portu Přijímač VID-TRANS220KN a VID-TRANS230KN Frekvenční rozsah: 2.400 ~ 2.483 GHz Kanály: 8 Modulace: FSK (klíčování kmitočtovým posuvem) Výstup zvuku: 2x RCA, 3,5 mm Odstup signálu: 87 dB Napájecí napětí: 9 V/200 mA50

Společnost Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Nizozemí Tel.: [phone] E-mail: [e-mail] prohlašuje, že výrobek: Značka: König Electronic Model: VID-TRANS220KN, VID-TRANS230KN Popis: bezdrátový přenos zvukového signálu na 2,4 GHz splňuje následující normy a nařízení: EN 300 440-1 V1.3.1 (2001-09), EN 300 440-2 V1.1.1 (2001-09), EN 50371:2002, EN 301 489-1 V1.4.1 (2002-08), EN 301 489-3 V1.4.1 (2002-08), EN 55022: 1998+A1:2000+A2:2003 CLASS B, EN 61000-3-2:2000, EN 61000-3-3:1995+A1:2001, EN 61000-4-2:1995+A1:1998+A2:2001, EN 61000-4-3:2002+A1:2002, EN 61000-4-4:1995+A1:2001+A2:2001, EN 61000-4-5:1995+A1:2001, EN 61000-4-6:1996+A1:2001, EN 61000-4-11:1994+A1:2001, EN 60065:2002, EN 60950-1:2001+A11:2004 a vyhovuje požadavkům směrnic Evropské unie 1999/5/EC. ‘s-Hertogenbosch, 22-10-2008 Mrs. J. Gilad Obchodní ředitel51 Bezpečnostní opatření: NEBEZPEČÍ ÚRAZU

NEOTEVÍRAT UPOZORNĚNÍ Abyste zabránili nebezpečí úrazu elektrickým proudem, svěřte opravu zařízení POUZE kvalifikovanému servisnímu technikovi/středisku. Při problému s činností zařízení odpojte výrobek i ostatní připojená zařízení od zdroje napájení. Nevystavujte výrobek nadměrné vlhkosti nebo vodě. Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte k čištění žádná ředidla ani abrazivní materiály. Záruka: Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy. Obecné upozornění: Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony. Upozornění: Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vhazovat do běžného domácího odpadu. Pro tyto výrobky existuje zvláštní síť sběrných středisek. Copyright © (Autorská práva)52 ROMÂNĂ Introducere: Înregistrările Dvs. muzicale vor fi transmise wireless (fără fir) în interiorul casei. Tehnologia digitală face posibilă evitarea interferenţei cu alte sisteme wireless. Ideal pentru a fi utilizat cu sisteme stereo, MP3 playere, calculatoare şi notebookuri. Descriere: Receiver VID-TRANS220KN şi VID-TRANS230KN
