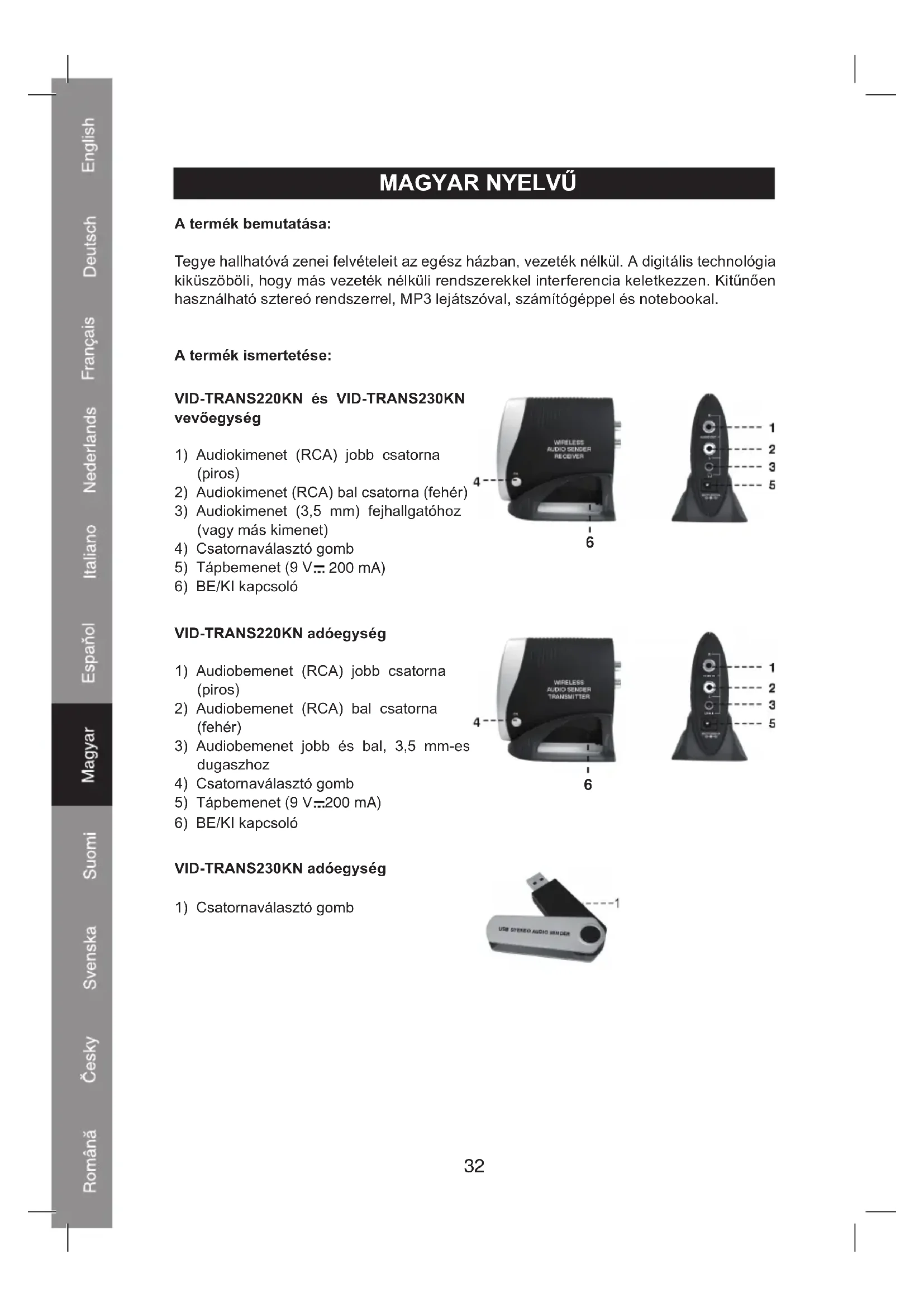

HASZNÁLATI ÚTMUTATÓ VIDTRANS230KN KONIG

1) Audiokimenet (RCA) jobb csatorna

2) Audiokimenet (RCA) bal csatorna (fehér)

3) Audiokimenet (3,5 mm) fejhallgatóhoz

4) Csatornaválasztó gomb

200 mA) VID-TRANS220KN adóegység

1) Audiobemenet (RCA) jobb csatorna

2) Audiobemenet (RCA) bal csatorna

3) Audiobemenet jobb és bal, 3,5 mm-es

4) Csatornaválasztó gomb

5) Tápbemenet (9 V 200 mA)

VID-TRANS230KN adóegység

1) Csatornaválasztó gomb

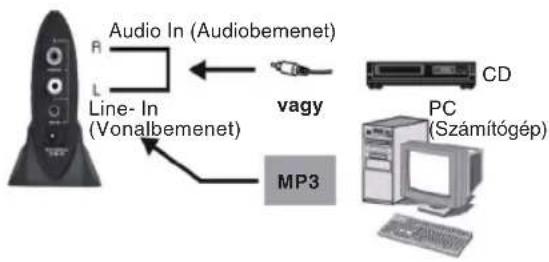

Csatlakoztatás: VID-TRANS220KN adóegység

1) Csatlakoztassa az audioforrást az RCA

dugaszokkal az (1 és 2) audiobemenetre vagy a 3,5 mm-es dugaszt a (2) audiobemenetre. Megjegyzés: Egyidejűleg mindkét bemenet nem használható.

2) Dugaszolja a hálózati adapter dugaszát

a tápbemenetre (5). Az adapter másik végét dugaszolja a konnektorra. Audio In (Audiobemenet) Line- In (Vonalbemenet)

(Számítógép) VID-TRANS230KN adóegység Az USB jeladót dugaszolja a notebook vagy számítógép egyik szabad USB portjára. Megjegyzés: A VID-TRANS230KN adóegység (USB) jeladójának LED-je adatátvitel közben villog. Ha adatátvitel közben az adóegységet kihúzzák majd visszadugaszolják, előfordulhat, hogy a notebookon vagy a számítógépen újra kell indítani a zenei felvételt az átvitel újrakezéséhez. VID-TRANS220KN és VID-TRANS230KN vevőegység

1) Kapcsolja a vevőegység RCA kimenetét (1 és 2) az audiorendszer vagy erősítő egyik

audiobemenetére. A 3,5 mm-es kimenettel (3) is csatlakoztatható a vevőegység az audiorendszer vagy erősítő egyik audiobemenetére. Audio34

2) Ha fülhallgatóval szeretné hallgatni,

csatlakoztassa a fülhallgatót a 3,5 mm- es audiokimenetre (3). Megjegyzés: ha a 3,5 mm-es kimenet használatban van, az RCA kimenetről (1 és

3) Dugaszolja a hálózati adapter dugaszát t a tápbemenetre (5). Az adapter másik végét

dugaszolja a konnektorra. A készülék kezelése:

1) Amikor a hálózati adapter csatlakoztatva van, a vevőegység és az adóegység

automatikusan bekapcsol (az USB jelátvivő automatikusan az 5 V-os USB portról kap feszültséget).

2) A jeladó a 8 rendelkezésre álló digitális csatorna egyikén küld jelet. A vevőegység

automatikusan hangol rá ugyanarra a csatornára.

3) Nyomja meg az adóegység csatornaválasztó gombját (4), ha a használatban lévő

csatornán nem más vezeték nélküli rendszerek által keltett interferencia lép fel.

4) Miután az adóegység csatornaválasztó gombját megnyomta, a vevőegység

csatornaválasztó gombját is meg kell nyomnia. Ekkor az automatikusan ráhangol a használatban lévő csatornára. Műszaki jellemzők: VID-TRANS220KN adóegység Frekvencia-tartomány: 2 400 – 2 483 GHz Csatornák száma: 8 Moduláció: FSK (frekvenciabillentyűzés) Audiobemenet: 2 db RCA (R/L, jobb és bal), 3,5 mm Tápbemenet: 9 V / 200 mA VID-TRANS230KN adóegység Frekvencia-tartomány: 2 400 – 2 483 GHz Csatornák száma: 8 Moduláció: FSK (frekvenciabillentyűzés) Audiobemenet: USB-n keresztül Tápbemenet: USB-n keresztül VID-TRANS220KN és VID-TRANS230KN vevőegység Frekvencia-tartomány: 2 400 – 2 483 GHz Csatornák száma: 8 Moduláció: FSK (frekvenciabillentyűzés) Audiokimenet: 2 db RCA, 3,5 mm Jel-zaj viszony: 87 dB Tápbemenet: 9 V / 200 mA35 Megfelelőségi nyilatkozat Mi, a Nedis B.V. vállalat, cím: De Tweeling 28 5215MC ’s-Hertogenbosch Hollandia Tel.: [phone] E-mail: [e-mail] Kijelentjük, hogy a termék, amelynek: Gyártmánya: König Electronic Típusa: VID-TRANS220KN, VID-TRANS230KN Megnevezése: 2,4 GHz-es vezeték nélküli audio jelátvivő Megfelel az alábbi szabványoknak: EN 300 440-1 V1.3.1 (2001-09), EN 300 440-2 V1.1.1 (2001-09), EN 50371:2002, EN 301 489-1 V1.4.1 (2002-08), EN 301 489-3 V1.4.1 (2002-08), EN 55022: 1998+A1:2000+A2:2003 CLASS B, EN 61000-3-2:2000, EN 61000-3-3:1995+A1:2001, EN 61000-4-2:1995+A1:1998+A2:2001, EN 61000-4-3:2002+A1:2002, EN 61000-4-4:1995+A1:2001+A2:2001, EN 61000-4-5:1995+A1:2001, EN 61000-4-6:1996+A1:2001, EN 61000-4-11:1994+A1:2001 EN 60065:2002, EN 60950-1:2001+A11:2004 Megfelel továbbá az Európai Unió 1999/5/EK irányelvében támasztott követelményeknek. ‘s-Hertogenbosch, 2008. október 22. Mrs. J. Gilad értékesítési igazgató Megfelelőségi nyilatkozat. Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot. Jacob Gilad HQ-Nedis kft. ügyvezető igazgató36 Biztonsági óvintézkedések: ÁRAMÜTÉS VESZÉLYE! NE NYISSA FEL! VIGYÁZAT! Az áramütés veszélyének csökkentése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Ha a termék rendellenesen működik, kapcsolja le az elektromos hálózatról és más készülékről. A terméket víztől és párától védje. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- vagy súrolószereket ne használjon. Jótállás: Nem vállalunk felelősséget és jótállást a készüléken végzett változtatás vagy átalakítás vagy a készülék helytelen használata miatt a bekövetkező károkért. Általános tudnivalók: A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Valamennyi logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük. Figyelem: Ezt a terméket ezzel a jelöléssel láttuk el. Azt jelenti, hogy az elhasznált az elektromos és elektronikus termékek nem keverhetők az általános háztartási hulladék közé. Begyűjtésüket külön begyűjtő létesítmények végzik. Copyright ©37 SUOMI Johdanto: Musiikin lähetys langattomasti koko asuinrakennukseen. Digitaalinen teknologia estää häiriöt muiden langattomien järjestelmien kanssa. Ihanteellinen käytettäväksi stereojärjestelmien, MP3-soittimien, tietokoneiden ja kannettavien kanssa. Kuvaus: Vastaanotin VID-TRANS220KN ja VID-TRANS230KN
