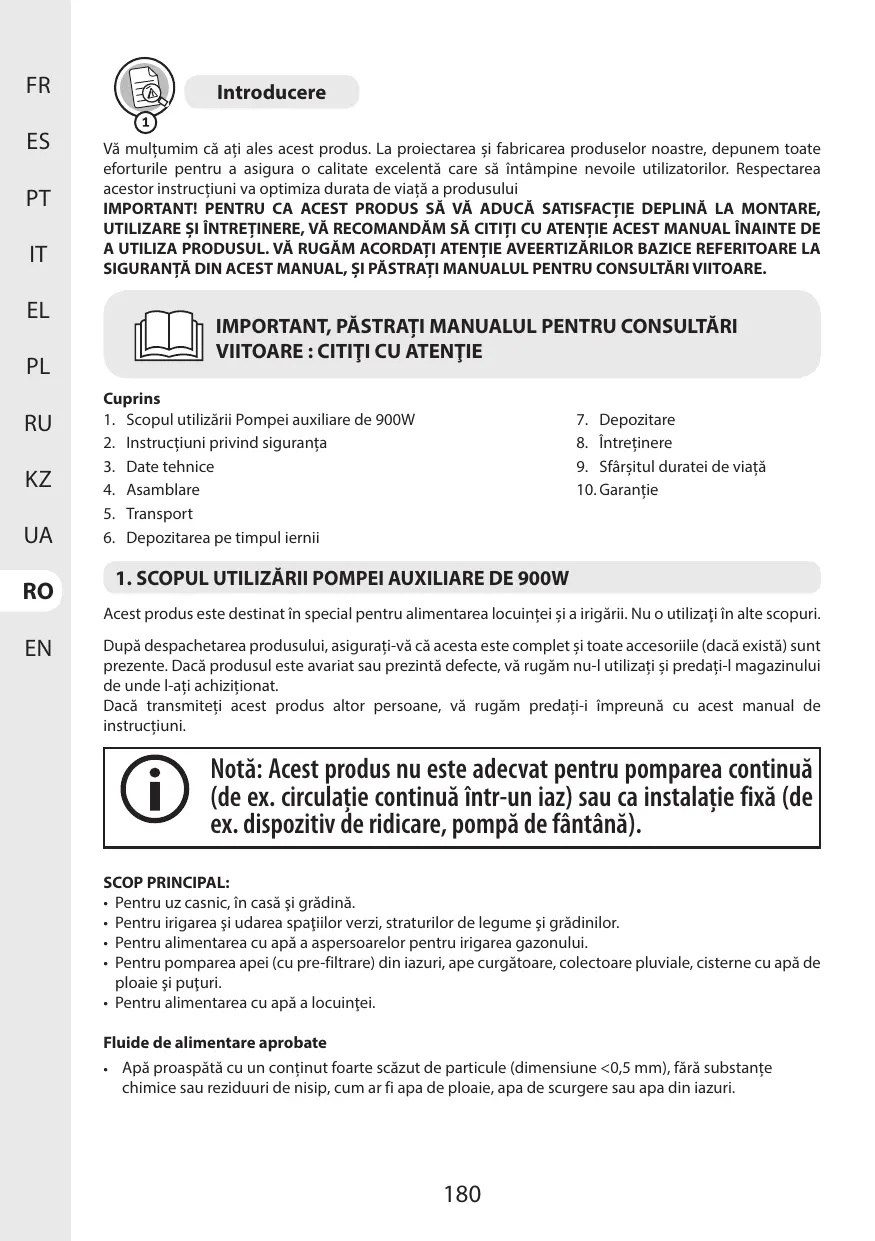

MANUAL DE UTILIZARE 900 WT 24-4 STERWINS

Vä multümim capped àti alescastle produs. La projetarea Şi fabricarea produselor noastre, depunem alla eforturile pentru a asigura o calitate excelentă care sâ intâmpine nevoile utilizatorilor. Respectarea acestor instructiuni va optimiza durata de viță a produsului

IMPORTANT! PENTRU CA ACEST PRODUS SÁ VA ADUCA SATISFACTIE DEPLINA LA MONTARE, UTILIZARE Şİ INTREtinERE, VÀ RECOMANDÁM SÁ CITIÇI CU ATENTIE ACEST MANUAL INAINTE DE A UTILIZA PRODUSUL. VÀ RUGÁM ACORDATI ATENTIE AVEERTIZÁRILOR BAZICE REFERITOARE LA SIGURANTA DIN ACEST MANUAL, Şİ PASTRATICMANUAL LUL PENTRU CONSULTÄRVIITOARE.

IMPORTANT, PÄSTRATI MANUALUL PENTRU CONSULTÄRVIITOARE: CITITICU ATENTIE

Cuprins

1. Scopul utilizarii Pompei auxiliare de 900W
2. Depozitare
3. Instruetiuni privind siguranta
4. Intretinere
5. Date tehnice
6. Sfarshtul duratei de viata
7. Asamblare
   10.Garantie
8. Transport
9. Depozitarea pe timpul iernii

1. SCOPUL UTILIZÄRII POMPEI AUXILIARE DE 900W

Acest produs este destinat special pentru alimentarea locuinței si a irigării. Nu outilizati alte scopuri.

Dupa despachetarea produsului, asigurati-va cã acesta este complet si todo accesoriile (dacã existã) sunt prezeente. Daca produsul este avariat sau prezintă defecate, va rugam nu-l Utilizati si predati-l magazinului de unde I-ata achizitionat.

Dacă transmitei aest produs altero persone, va rugam predați-i impreună cu acest manual de instrutiuni.

Notă: Acest produs nu este adecovat pentru pomparea continua (de ex. circulație continua în intr-un iaz) sau ca instalataie fixă (de ex. dispositiv de ridicare, pompă de fântăna).

SCOP PRINCIPAL:

• Pentru uz casnic, in casa sigrădina.
• Pentru irigarea Şi udarea spatilor verzi, straturilor de legume Şi gradinilor.
• Pentru alimentarea cu apă a aspersoarelor pentru irigarea gazonului.
• Pentru pomparea apei (cu pre-filtrare) din iazuri, ape curgafoare, colectoare pluviale, cisterne cu apă de ploai si puturi.
• Pentru alimentarea cu apă a locuinței.

Fluide de alimentare aprobate

• Apa proaspăță cu un continut foarte scăzut de particule (dimensiune < 0,5 ~mm ), fãră substanțe chimice sau reziduuri de nisip, cum ar fi apa de ploaie, apa de scurgere sau apa din iazuri.

Mod de fonctionare

Principiul de fonctionare a instalatiei este bazat pe generarea deplasarii lichidului, aspirarea acestua si createa presiunii datorită forței centrifuge generata de miscarea elicei pompei. Cand porniti pompa, lichidul din turbina este impins dinspre centrul roții inspre periferie de câtre forța centrifugă, ceea ce produce un flux, si inspre margine, presiune crescută, rezultatul constând in scurgerea lichidul din pompa prin orificuli de evacuare al pompei.

Instalația este controlă printr-un presostat. Când pompa este pornită, apa patrunde in rezervor până când presiunea setata este obtinută pe presostat, iar pompa este oprită. Lichidul este evacuat fără să fie nevoie de pornirea pampei, până când presiunea din rezervor atinge marcajul minim al presiunii setate pe presostat. Apoi ciclul se va repeta din nou.

PERICOL: Risc de rànire, risc de avariere! Substanțele caustice, usor inflamabile sau explosivo (precum benzina, petrol, azot lichid), grăsimi, uleiuri, apă săratași apă provență din toaletec precumși apăVAScoasa care are o capacitate de scurgere mai lentă decât apă, nu trebuie să fie transporte cu aceastapompă. Temperatura lichidului livrat trebuie cuprinsă intre 5^ si 35^ .

Vä rugam sā retineti cā echipamentul nostru nu a fost proiectat pentru/utilizare in scop commercial pau pentru aplicazioni industriale. Garantia noastrā va fi nulă dacă masina este UTILIZATă IN scop commercial, pentru aplicazioni industriale pau in scopuri echivalente. Acest produs a fost conceput să fie utilizes pe o perioadă de 6 ani (Durata de viață anticipata)

Respectarea acestor instruţiuni permite indeplinirea duratei de viata.

2. INSTRUCTION PRIVIND SIGURANTA

AVERTISMENT: Citi toate averizarile de siguranta si toate instruantiunile. Nerespectarea averizarilor si instructiunilor se poate solda cu soc electric, incendiu si/sau vatamare corporala grava. Pstra ttoate averizarile si instructiunile pentru consultare ulterioara.

2.1 AVERTISMENTE GENERALE PRIVIND SIGURANTA

• Acest dispositiv nu trebuie適用at de câtre copii. Curățarea și intreținerea de câtre utiliser nu trebuie să fie efectuate de câtre copii. Copiii nu trebuie să se joace cu dispositivul.

• Dispositivile pot fi utilizes de persone cu capacitatei fizice, senzoriale sau mentale reduse sau cu lipsa de experienta s i cunoistinte, dac acestaea au fost supravegheate sau instruite cu privire la Utilizarea dispositivului intr-un mod sigur si daça inteleg pericolele implicate.

• Deconctati aparatul de la alimentare inainte de asamblare,dezasamblare si curatare.
  Dispositivul nu trebuie lasat afara condi tii de vreme geroasa. Dispositivul nu este protejat impotrivva efectelor ingheului.

• In cazul in care cablul de alimentare este deteriorat, acesta trebuie inlocuit de producţor, de agentul său de service sau de persone cu calificărì similare pentru a se evita un pericol.
• Cumentul de alimentare al pompei trebui furnizat printr-un intrerupator de suprasarcina cu un current residual de activare de maxim 30mA sau mai pu tin.
• Pompa nu trebuie utilizata cánd in apă se află persone.
• Pompa trebuie instalata „in conformitate cu normele nationale aplicabile „ in fiecare „tară.
• Consultați un specialist pentru detailii supplimentare.
• Deconnectati cablul de alimentare de la priză înante de a instală, efectua reglaje, operazioni de intreşinere sau de a deposita produsul.
• Nu expuneti stecherul electric la umiditate.
• Anumite regiuni dispun de reglementari care restric tionează utilizes area produsului in anumite operatii. Luati legatura cu autoritateile locale pentru informatai.
• Reglementäre locale pot restricţiona vârsta operatorului.
• Retineti că operatorul sau utilizatorul este responsabil de'accidentele sau pericolele la care sunt supuse alte personae sau bunurile acestora.

• Deconnectați stecherul de la sursa de alimentare inainte de a efectua orice reglare, de a schimba accesoriile sau de a deposita produsul. Astfel de măsuri preventive de siguranta reduc riscul de pornire accidentală a produsului.

• Intretinenti produsul. Verificati dispunerea incorcetă sau indoirea pieselor mobile, ruperea componentelor sau orice alta stare ce poate afecta functionarea produsului. Dacă este deteriorat, dati produsul la reparat inainte de/utilizare.

• Anumite regiuni dispun de reglementári care restricţionează utilizes area produsului în anumite operativ.
• Luathi legătura cu autoritateile locale pentru informataii.
• In timp ce utilizati produsul, puratai intotdeauna incaltaminte trainicași pantaloni lungi. Nu utilizati produsul descult(ă) sau cand puratai sandale beschise. Evitaşi purtarea articolelor largi de imbracaminte sau care prezinta snururi ori fire ce atârnă; acestea se pot prise in piesele mobile.
• Atasaşi párul lung astfel incât să se afle deasupra nivelului umărului pentru a preveni prinderea sa în componentele mobile.
• Verificazioni periodici intrerupatori del protecţie la currente reziali.si contactul impamuntarii pentru a va asigura ca functionează corect.
• Verificazioni cablul de alimentare.si stecherul pentru a va asigura că nu sunt aviate inaintea fiercărei utilizări. In cazul avarierii cablului de alimentare, vă rugăm aranjași imediat ca acesta să fie înlocuit de CATRE un serviciu port-vânzări autorizat sau de un electrician autorizat.
  Toate prizele electrice ar trebui să fie fixate intr-un loc protejat impotrivna inundataiilor.
• Nu folosiţi niciodata cablul de alimentare pentru a deplasa/transporta masina.

• Nu lasaţi cablul de alimentare să atârne peste muchiile ascuțiteși asigurați-vă că nu este apăsat.

• Asigurați-vă că tensiunea indică pe eticheta tehnica corespunde cu cea a sursei electrice.

• Intotdeauna conectaţi cablul de alimentare la o przyă electrică de 220-240V 50Hz protejă cu o siguranta de minim 10 amp.
  Lichidul poate fi contaminat datorită scurgerii de lubricianți
  Dacă produsul estedea asamblat,asigurati-vàca toate suruburile sunt bine stranse inainte de a-lutiliza.dacă produsul necessitiesa asamblarea de catre dumneavoastrā,varugam asigurati-v,a,in momentul desfacerii ambalajului,cataoate elementele necessitiesare montarii produsului sunt prezente. Dacă produsul este avariat sau prezinta defeche, nu-lutilizati sipreda-i-1 celui mai apropriat magazin.

2.2 SIMBOLURI PE PRODUS

Se conformeaza Standardelor europene: Acest simbol semnifica conformitatea acestui produs cu Direcivele europene aplicabile, si cau test de conformitate cu acest directive a fost executat.

Marcaj unic al circulaţiei produselor pe piata statelor membre ale uniunii vamale.

Marcaj de conformitate ukrainean

Deseurile produselor electrice nu trebuie eliminate imprenunau deseurile menajere. Produsele electrice uzate trebuie colectate separat si eliminate la punctele de colectare prevazute in acest sens. Contactaui autoritateile locale sau distribuitorul local pentru informatai privind recicarea.

Citişi respectati所致 instructiunile inaunte de a utiliza acest produs, respectati所致 averismentele si instructiunile privind siguranta.

Nivel de putere acustica garantat (testat conform Directivei 2000/14/CE amendata de 2005/88/CE).

IPXX Grad de protectie impotriviva penetrarii lichidelor sì solidelor.

2.3 SIMBOLURI DIN ACEST MANUAL

Pericol electric: Nerespectarea acestei averizari poate provoca vatamari fizice sau deces.

Tipul Şi sursa de pericol: Acest simbol reprezinta cà avarierea aparatului, a mediului Şi a alterbunuri poate surveni în urma nerespectàri acestui averisment.

Notă : Acest symbolism indică prezența unor informații importante pentru o mai bună ințelegere a acestui produs.

Citiș manualul de instruțiuni: Acest simbol indică necessitatea de a citi cu atenție manualul de instruțiuni.

Và rugām consulatiς ilustraṭiile averente de la sfársitul broşurii.

Acest produs este reciclabil. Daca nu mai poate fi utilizes, predati-l unui centru de reciclare a deseurilor.

Scoateş stecherul din priză imediat, in cazul in care cablul este deteriorar sau tăiat.

2.4 SIGURANTA ZONEI DE LUCRU

• Feriti copii.si trecatori de perimetrul del lucru.
• Pompa nu este destinatautilizariiintr-piscina,aceasta trebuie instalata 当 utilizes in conformitate cu principiile de instalare NFC15-100.Consultati-va electricianul autorizat pentru sfaturi suplimentare.

2.5 SIGURANTA ELECTRICA

• AVENTISMENT! Acest aparat produce un camp electromagnetic in tampul'utilizarii! In anumite circumstande, incest camp poate interfera cu implanturi medicale active sau pasive. Pouru a reduce riscul de accidente grave sau mortale, se recomanda personelor cu implanturi medicale sa solicitte sfatul medicului si al producatorului de implanturi medicale inainte de a utilizes acest produs!

2.6 SIGURANTA PERSONALÄ

ATENTIE Pentru prevenirea accidentelor sau a ranirilor, tinei cont de greutatea aparatului in timpul transportului (consulta capitolul privind Datele tehnice).

• Utilizati echipament de protectie personala cand manevrati produsul. Echipamentul de protectie, manusile, protectiile oculare utilizezate pentru condiţii corespunzafoare, vor reduce vătamările.
• Imbracati-va corespunzator. Nu puratai haine largi sai bijuterii cand manevrati produsul.
• Atasaţi părul lung astfel incât să se afle deasupra nivelului umărului pentru a preveni prinderea sa în componentele mobile

2.7 AVERTISMENTE PRIVIND SIGURANTA POMPEI DE SUPRAFATA

ATENTIE! Apa furnizata cu ajutorul acestui aparat nu este potabilă!

• Nu turnaşi lichide corozive (produse chimice, produse de curățat)și nici materiale abrazive.
• Nu expuneti pompa la inghe.
• Nu porniti pompa fār ā apă.
• Nu transporteți niciodata pompà tinând-o de cabluși nu trageți de cablu pentru a o deconnecta de la priza electrică.
• Nu modificazioni interiorul pompei.
• In timpul functiionarii pompei, nu atingeti pompa, precum si nici obiectele in contact cu apa (de exemplu obiecte aflate in apă, balustrade, etc.).
• Apa furnizata cu ajutorul acestui aparat nu este potabila
• Nu pompaṭi grāsimi, uleiuri Ṣi apā sārata.
• Nu pompaṭi apă murdară provenita de la instalatai sanitareși apă cu reziduri cu grad de plutire mai mic decât apă cură.
• Nu pompaṭi apă a cărei temperatură depășește 35^ C .

2.8 RISCURI REZIDUALE

Nu există riscuri reziduale suplimentare associe cu Utilizarea, intreținereași transportul acestui produs.

3. DATE TEHNICE

Model pompă de suprafață	900 WT 24-4
Putere nominală	900W
Tensiune electrică / Frecvență electrică	220V-240V / 50Hz
Current maxim (pornire)	12A
Current maxim de functiònare	3,8A
Parametri condensator (capacitate/ tensiune maximă)	16 μF/450v
Clasă de izolație	F
Frecvență de rotire motor	2986rpm
Înălțime maximă de aspirare	8m
Greunate brută pompă	16.6 Kg
Greunate netă pompă	13 Kg
Debit maxim	3800 L/h
Presiune maximă de evacuare	4,3 bari
Înălțime max. de pompare	43M
Temperatură max. apă	35°C
Conector tub	Φ1" 25 mm
Clasă IP	IPX4
Nivelul garantat al puterii sonore	90 dB(A)

• Presiune maximă de evacuare de 4,3 bari

Pompa poate obtine o presiune maxima de evacuare de 4,3 bari. lnsă, incest model este echipat cu un regulator de presiune (cu nivele de presiune de declanseare si de oprire situate intre 1,4 bari s i 2,8 bari) pentru a furniza o presiune de evacuare stabilă. De aceea manometrul va indica numai nivele de presiune cuprinse intre 1,4 bari s i 2,8 bari.

4. ASAMBLAREA

AVERTISMENT! Produsul trebuie asamblat in intregime inainte de a fi pus in functiune! Nu utiliziati un produs care este asamblat numai partial sau asamblat cu piese defecte! Respectați instructiunile de asamblare pas cu pas si folosiți imaginile furnizate drept ghid vizual pentru a asambla produsul cu uşurintă!

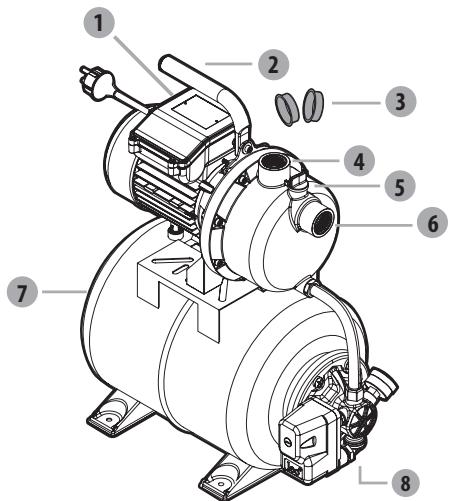

4.1 DEZAMBALARE

1. Intrerupator de pornography/oprise (ON/OFF)
2. Maner
3. Capace conector
4. Conector evacuare (iesire)
5. Dop de umplere
6. Conector de aspirare (intrare)
7. Capac supapa rezervor

8. Dop de scurgere

9. Nu utilizați un instrument ascuțit (cutter, cuțit...) când despachetați, riscați și avariatai produsul.

Canddezambalati, scoatei pompa apucand de manerul de transport (2).
- Nu utiliziati cablul de alimentare pentru a ridica, muta sau transporte produsul.
- Nu lasati cablul de alimentare sa atarne peste muchiile ascutite si asigura-i va cna este apasat.

4.2 INSTALARE

Infileatai pompa strans ilustraia 2.2

Prindeti pompa de a o suprafăța planăși dreaptă cușuruburi adevateși un bloc amortizor dacă este nevoie.

PERICOL! Risc de ranire datorita socului electric.

Avertisment! Nu conectați produsul la priza electrică îniate de a-l asambla complet!

ATENTIE! Intotdeauna puratai ochelari de protecţie si manusi in tampul instalări.

Furtun de aspirare illustra ②.3

Asamblati diferitele elemente impreunà respectànd ilustraţia. In cazul care sunt nécessare Šuruburi: strângeti-le cu scula adecvata.

• Ca principiu de bază, recomandam utilizes area urmátoarelor:
• Un pre-filtru, pentru evitarea avarierii inutile a pompei de câtre pietreși obiecte solide străîne.
• Un set de furtunuri de aspirare Şi o supapă de verificare cu sită (pentru a preveni perioadele lungi de amorsare).
  Dacau puteti obtingune furtund aspirare,va rugam achizitionati:
• un furtun de admisie de 25 mm (1")
• o supapă de verificare cu sită
• 2 coliere de furtun cu 2 adaptoare (unul pentru furtunul de aspirare, unul pentru linia de evacuare) si asamblati setul furtunului de aspirare utiliser und an adaptor standard si o clemă si un colier.

Prindeti filtrul de perete. Asigurati-va că vibrațile pompei nu afcatează instalata (se recomanda cu caldură un racord flexibil).

4.3 PRIMA UTILIZARE

AVERTISMENT! Citiţi capitului « INSTRUÇIUNI PRIVIND SIGURANTA » de la莅ceputul acestui manual incluzând tot textul situat sub subpoziția prezentă înante de a utilizesa acest produs.

Acordaţi atentie deosebită cánd UTILIZATE mășina pentru prima data: concentrate-va că dedicaţi-va intreaga.
atentie primei utilizări.

Scoateti furtunul de aspirare

• Infiletati conectorii standard pe conectorul de aspirare.
• Asamblati furtunul de aspirare'utilizand un conector standard 山 o clemă. Asigurați-va ca ansamlbul este sufficiente bine strans deoarece o scurgere din furtunul de aspirare va aspira aer in loc de apă.
• dacă apa nu este prea curata, adăugati un filtru intre conectorul de aspirareși furtunul de aspirare.

Risc de avariere a pompei!

Dacă nu există filtru: particulele nedorite (nisip, pietre, etc.) vor avaria pompa. Orice avarie apărută in acest mod nu va fi acoperită de garantiei

Risc de avariere a pompei!

Adaptoarele de furtun de pe conectorii de aspirare si de evacuare nu trebuie strânsi decât cu mana pentru à se evita avarierea conectorilor. In cazul scurgerii de apă în dreptul conctorului, etanseizați conectorul cu bandă izolantă cu teflon (neinclusă).

• Pozitionati furtunul de aspirare astfel incat sā se ridice deasupra punctului de aspirare a apei spre pompà. Evitati poziptionarea furtunului de aspirare mai sus decât pompà, deoarece acest lucru va intárzia evacuarea bulelor de aer sī va impiédica procesul de amorsare.
• Capătul supapei de verificare trebuie situat sufficiente de jos in apă pentru a se asigura că dacă nivalul apei scade, pompa nu va functiona în gol.
• Un furtun de aspirare ce prezintă scurgeri va aspira aer in loc de apă. Vă rugăm asigurați-vă că clemente bine strânsă.
• Pentru inaltimi de aspirare ce depaçesc 3m, vα recomandam sα fixaṭi furtunul de aspirare (de ex. fixandyl de un stalp de lemn). Acest lucru usureaza pompa de greutatea furtunului de aspirare.
• Installati furtunurile de admisie si de presiune astfel incat sa nu supuna pompa niciunui fel de presiune mecanica.

Amorsarea pompei ilustra tia 2.4 a 2.6

Mai intāi, deṣurubāṭi dopul de umplere pentru a scaote aerul din pompà in timpul umplerii.

Umpleti pompa cu apă curata prin conectorul de evacuare. Umplerea trebuie efectuata incet astfel incat aerul continut in pompă să fie evacuat complet. Umpleti până la refuzși repuneti la loc dopul de umplere. Această pompă nu este auto-amorsanta, furtunul de aspirare va trebuiși el umplut. Pentru a cățiga timp in timpul umplerii, puteți detașa setul furtunului de aspirareși sa-l umpleți direct (scufundându-l, de exemplu, in apă) inainte de a-l conecta la pompă.

In functie de inaltimea de aspirare si de cantitatea de aer din furtunul de aspirare, amorsarea poate dura intre 1 s 5 minute. Daca direazamai mult, pompa trebuie reumplutacu apa.

Ilustrata 3.3

Intotdeauna scoatei stecherul din priză inainte de umplere!

4.4 FUNCTIONARE

Porniti pompa ilustrația 3.1 a 3.3

Asiguratä-va cã pompa este instalata sã amorsata corect, consultati capitolul „prima utiliser“ de mai sus. Conectati cablul de alimentare la o priză impamantata de 220-240V 50Hz protejata cu o siguranta de minim 10-amp. Apasati intrerupatórul pornit/oprit. Indicatorul luminos se va aprinde cand motorul este in functiune. Dupa ce pompà a fost amorsata, puneti furtunul de evacuare in jos.

Avertimente privind siguranța functiәnări:

• Utilizati produsul numai la ore rezonabile - evitand diminea devreme sau noaptea târziu când este posibil să deranjati.
• Nu modificazioni niciodataba produsul sa sastilizazioni componente si accessori care nu sunt recomandate de catre producctor.

Dacă produsul a fost scăpat pe jos, a suferit și socuri violente sau incepe să vibreze anormal, opriți-l imediatși inspectăți avaria sau identificăți cauta vibraților. Orice avariere trebuie reparata corect sau remediăță de către un centru de service autorizat.

Functionarea pompei

• Pentru a preveni fonctionarea in gol a pompei 山 supraiczirea acesteia, intotdeauna asigurati-va cafurtunul de aspirare este scufundat in apa.
• Motorul este protejat impotriva supraiczirii printr-un termostat integrat. In caz de supra-incizire, termostatul va intrerupe automat pompa. Pompa vaPorn din nou automat dupa ce s-a racit.

Oprinea pompei

• Pentru a reduce riscul de rànire, intotdeauna opriti pompa:
• inaintea de curataea sau de eliminarea unui blocaj
• inaintea instalarii pau indepartarii accesoriilor
• inaine de verificarea, curatarea sau orice intervente adusă produsului
  -daca masina incepe sa vireze anormal (inspecta ti imediat).

4.5 FUNCII SPECIFICE

Funcţie automata → ilustrăția(4.0)

• Presiunea va scade gradual, pe masură ce apa este UTILIZATă. Când presiunea scade sub valoarea minimă, pompa va porni automat.

5.TRANSPORTUL

5.1 TRANSPORTAREA MASINII

ATENTIE Pentru prevenirea accidentelor sau a ranirilor, tinei cont de greutatea aparatului in timpul transportului (consulta capitolul referitor la Date tehnice).

Intotdeauna ridicati si transporte pompapucand de manerul de transport. Protejati produsul de impacturile violente sau vibratiile puternice care pot ave loc in timpul produxtarii cu un vehicul. Daca doriti s atransporta aparatul cu un vehicul, siguranatati-l pentru a va asigura ca nu aluneca sau vibreaza. Siguranatati produsul pentru a preveni alunecarea sau rasturnarea acestua.

6. DEPOZITAREA PETIMP DE IARNÄ

Ilustrata 6.1 a 6.5

Opri ti gi goliti pompa.

Respectaţi instrucţiunile din capitolul referitor la depositare de mai jos.

7. DEPOZITARE

7.1 DEPOZITAREA MAŞINII

Instructiunile mentionate in capitolur referitor la intreinere trebuie executate inaintea depozitarii.

→ Ilustrata 6.1 a 6.3

• Goliţi complet pompa, lasaţi-o să se usuce Şi repuneti la loc cele două dopuri pentru conectori.
• Curăti produsul, filtreleși accesoriile.
• Păstrați produsulși accesoriile acestuia intr-un loc ferit de ingheț.
• Unitatea trebuie intotdeana depositata intr-un loc curat, uscat, ventilat, inaccesibil copilor. Ideal, temperatura din incaperea unde este depositat produsul trebuie cuprinsa intre 4 山 24^
• Vä recomandam sä depositaşi produsul în poziţie verticală, în ambalajul său original.

8. INTRE'TINERE

PERICOL! Risc de ranire datorita electrocutarii, incendiului si/ sau ranilor grave. Opri ti produsul inainte de a regla, inspecta, curata sau deposita produsul.

8.1 CURATARE

→ Ilustrata 5.3 a 5.4

1. Deconnecta ti pompa
2. Deşurubăți conectorul de evacuare
3. Curățaţi componenta de evacuare a pompei cu apă curata
4. Verificati integralitatea cablului electric.

Verificati dacă filtrul si supapa sunt curate. Dacă nu sunt curate, curăța-ile conform ilustratiei.

8.2 INTRETINEREA

• Duceti produsul la service pentru a fi reparat de o persona calificata utilizand doar piese de schimb identice. Acest lucru va asigura mentinerea sigurantei produsului.
• Apelati la un professionist cu calificarile necessities pentru a verificași repara produsul, dacă este nevoie, inainte de a-l reutiliza.

Verificāri periodice Ilustraţia 5.1

Verificati lunar presiunea rezervorului cu ajutorul unui manometru (neinclus)

In interiorul rezervorului, exista o membrană flexibilăși un compartment de aer a carui presiune maxima trebuie situata in jur de 1,8 bari. Apa sub presiune provoacă expansiunea membranei astfel incât presiunea din compartmentul de aer crește până cand atinge presiunea de oprine. Daca presiunea aerului este prea mică, ridicati-o prin umflarea rezervorului. In acest scop, desurbați capacul supapei rezervorului, apoia umflâti rezervul până la 1,8 bari cu ajutorul unei pompene manuale echipate cu un manometru.

• Daca presiunea este mai mică de 1,2 bari: Umflâti rezervorul la presiunea corectă.
• Daca presiunea depase 1,8 bari: Dezumflanti rezervorul pana cand presiunea scade la valoarea corecta. Cand umflanti rezervorul, nu depositi niciodata presiunea de 1,8 bari.

Inainte de a verifica presiunea rezervorului, asigurati-va ca toate supapele circuitului de evacuare sunt descise pentru a goli apa aflata sub presiune, obtinandy astfel o masuratoare exacta a presiunii aerului din rezervor.

Inlocuirea membranei Ilustrata 5.2

După efectuarea verificarilor indicate în capitolul privind Depanarea, dacă membrana trebuie să fie inlocuită, precedati după cum urmează: (se recomanda cu caldură să apelati la un specialist pentru ajutor).

• Deşurubáti capacul supapei rezervorului, apoi apasați supapa pentru evacuarea completă a aerului.
• Deşurubati furtunul de la flança rezervorului.
• Cu ajutorul unei chei hexagonale, deşurubatlcele 6 suruburi de pe flanza rezervorului.
• Indepartati flansa.
• Scoate membrana defecta, apoi inlocui-t-o cu una noua.
• Reasamblati flansa.si furtunul procedand in ordinea inversă a demontării.
• Umfläti rezervorul prin supapa acestuia până cánd atinge presiunea de 1,8 bari.
• Insrubati capacul la loc pe supapa rezervorului.

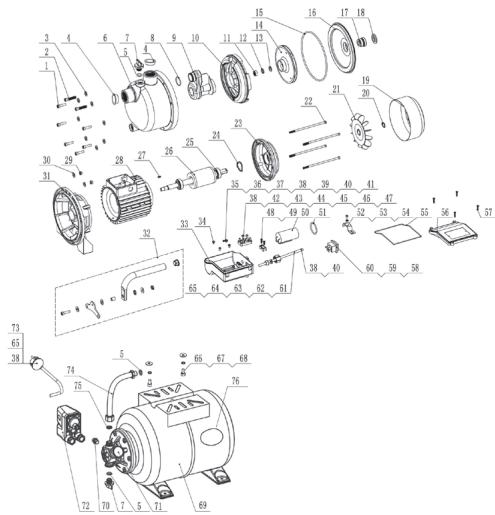

8.3 VEDERE IN SPATIU A ANSAMBLULUI

NR.	NUMÁR PIESÀ	DESCRIERE	NUMÁR
1	10001401	şurub	6
2	10001406	şurub	2
3	10015585	şaibă elastică	8
4	40005372	capac anti-praf	2
5	10000470	garnitură inelară	3
6	40029903	corp pompă	1
7	40005921	dop de scurgere și de umplere	2
8	10000508	garnitură inelară	1
9	40012031	difuzor	1
10	40023705	dub difuzor	1
11	10000300	piulță hexagonală	1
12	10001429	şaibă plată	1
13	10001209	şaibă elastică	1
14	40012030	rotor	1
15	10000493	garnitură inelară	1
16	10004088	capac suport	1
17	10001263	garnitură mecanică	1
18	10000961	presgarnitură etanță	1
19	10003650	capac ventilator	1
20	10009307	manșon cu arc	1
21	40005415	ventilator	1
22	10001377	şurub	4
23	40005527	plăcuță terminală	1
24	10004846	şaibă elastică	1
25	10001166	rulment cu bile	2
26	40020385	rotor	1
27	10001464	cheie ax	1
28	40019457	stator	1
29	10001308	piuliță hexagonală	2
30	10006075	şaibă plată	2
31	40005530	suport pompă	1
32	40030056	mâner	1
33	40038701	cutie terminală	1
34	10001502	şurub	3
35	10001501	şurub	1
36	10001212	şaibă elastică	1
37	10001583	şaibă de prindere	1
38	10001122	placă compactare rece	10
39	10001893	tub	1
40	10002538	tub micşorabil de la caldură	2
41	10006161	conector	1
42	10001005	terminal electric	1
43	10010179	şurub	2
44	10001312	piuliță hexagonală	6
45	10001445	şaibă plată	6
46	10002425	tub	1
47	10002428	tub	1
48	10004878	colier de prindere cablu	1
49	10001543	şurub	2
50	10018478	condensator	1
51	10005990	garnitură inelară	1
52	40006041	clemă condensator	1
53	10001455	şaibă plată	1
54	10001480	şurub	1
55	10022576	garnitură inelară	1
56	40038700	capac terminal	1
57	10001611	şurub	4
58	10001227	intrerupător	1
59	10001127	arc de insertie	4
60	10002563	apărătoare bucșă	4
61	40005290	piuliță capac cutie	1
62	10001042	teacă etanșeizare	1
63	40005385	şaibă de etanșeizare	1
64	10020840	cablu	1
65	10000155	terminal conexiuni	4
66	10001348	şurub	2
67	10001447	şaibă plată	2
68	10001217	şaibă elastică	2
69	10030335	cuva	1
70	10020729	conector	1
71	10001603	echipamentul de tăiere	1
72	10007524	intrerupător pneumatic	1
73	10001695	cablu	1
74	10030334	ghidon flexibil	1
75	10011930	garnitură racord ajustabilă	1
76	10021528	membrană	1

PERICOL! Risc de ranire datorita electrocutarii, incendiului si/ sau ranilor grave. Avertisment! Inainte de fiecare depanare oprii produsul si tinei tertii la distanca.

Probleme	Cauze posibile	Soluții	Calificări necessities
Pompa nu pormește	Nu există curent electric	Asigurați-vă că alimentarea electrică este pornită	-
	Axul pompei este blocat.	Utilizăți o șurubelnită pentru a roti ușor bolțul ventilatorului motorului
Pompa nu aspiră apă	Furtunul de aspirare nu se află în apă	Scufundăți furtunul de aspirare în apă	-
	Capul pompei nu este umplut cu apă	Umareți cu apă (conform explicăților din capitolul „amorsarea pompei")
	Aer în furtunul de aspirare	Asigurați-vă că furtunul de aspirare este bine etanșeziat
	Verificăți supapa dacă este murdară sau prezintă scurgeri	Curăței tau înlocuiți supapa de verificare
	Sită murdară Sau blocata	Curăței sita
	Înălțime max. de aspirare depășită	VerificățiÎnălțimea de aspirare
Debit de livrare inadecovat	Înălțimea de aspirare prea ridicată	VerificățiÎnălțimea de aspirare	-
	Kitul de aspirare este murdare	Curăței kitul de aspirare
	Prefiltrul este murdare	Curăței filtrul
	Nivelul apei scade rapid	„Scufundăți mai adânc supapa de admisieși asigurați-vă că furtunul de aspirare este etanș."
	diametrul furtunuluiși/sau lunginea acestuia nu sunt adevate pentru instalăție	„Utilizăți un furtun cu diametrul mai mare tau unul cu lunginea mai mică"
	Capul de evacuire este prea ridicat tau sunt prea multe dispositive conectate	Reglăți capul de evacuireși dispositivile conectate în ceea ce priviste capacitatea pompei (vă rugăm consulțați datele tehnice)
Probleme	Cauze posibile	Soluții	Calificări necessare
Pompa se oprește din functiònare (pompa este oprită de comutatorul de presiune)	„Un corp solid este blocat în rotor“	„Conectați tubul de evacuire la furtunul de apă, deconectați furtunul de aspirare, desfaceți furtunul de apă. Porniți pompà de câteva ori timp de 2 sec.
	Apa este prea cală.	„Asigurați-vă că temperatura apei nu depășește 35°C“
	Pompa de functiònare în gol	Scufundați furtunul de aspirare în apă
	Membrana din interiorul rezervorului este perforătă.	Înlocuiți membrana sau rezervorul.
	Presiune inadeccvată în interiorul rezervorului.	Reumflâți rezervorul la 1,8 bari.

8.6 CIRCUMSTANTE FATALE

Probleme	Acțiune
Consum prea mare	Opreri適用area și contactați un Centru de service autorizat.
Performante reduse	Contactați un Centru de service autorizat
Carcasa motorului prezintă scurgeri.	Opreri適用areași contactați un Centru de service autorizat.

9. SFÄRŞITUL DURATEI DE VIATA

Deseurile produselor elecrice nu trebuie eliminate impreunà cu deseurile menajere. Produsele electrice uzate trebuie colectate separat Şi eliminate la punctele de colectare prevazute in acest sens. Contactați autoritateile locale sau distribuitorul local pentru informatii privind reciclarea.

10. GARANTIE

10.1 GARANTIE

Produsele STERWINS sunt concepute conform celor mai inalte standarde pentru produse destinate pietei. Această garantție acoperă o perioadă de 3 ani de la data achizitianii produsului. Această garantție acoperă toate defectele materialeși de fabricatie: pieseși elemente lipsă,și defeciuni survenite in circumstante normale. Reparatișiși inlocuireapieselor nu duc la prelungirea duratei garantției initiale. Trebuieșși puteuți prezenta dovada achizitiei pentru acest produsși data cumpărări. Acoperirea garantției produsului se limitează la valoarea acestui produz.

10.2 EXCLUSTERE GARANTIEI

Garantia nu acoperă probleme sau incidente rezultate în urma'utilizarii greșite a produsului.

Urmatoarele articole nu sunt acoperite de garantie:

• Produsul a fost utilizesgreet; sau
• Defectiuni au survenit旨在 timpul transporte iii sau instalarii acestui produs; sau
• S-au efectuat reparati si/sau inlocuiri de catre terti; ori
• Defectiuni rezultate in urma nerespectarii instructiunilor privind siguranca si utilizesarea; sau
• Produsul a fostdezasamblatsau desfacut;ori
• Produsul a fost utilizesc in scop profesional; sau
• Produsul a fost expus la o temperatură din afara intervalului specificat în capitolul „depositare"

Produsul trebuie'utilat in condiţii normale de utiliser zi in scopuri neprofessionale. De aceea, această garantie exclude produsele utilizes de firmele de peisagistica, de autoritateile locale precum zi de CATRE firmele care offre echipamente spreinchiriere gratuite sau contra cost.

In cazul unei probleme sau defeciuni ar trebui sà consultati intotdeuna mai intai distribuiorul local Sterwins. In majoritatea cazurilor, distribuiorul Sterwins va putea sā rezolve problema sau sà remedieze defeciunea. Păstraţi factura sau bonul de casa: aceste documente vor fi solicitate pentru procesarea oricăror cereri.
