MANUAL DE UTILIZARE 1300 WT 50 SM5I-3 6000 L/H STERWINS

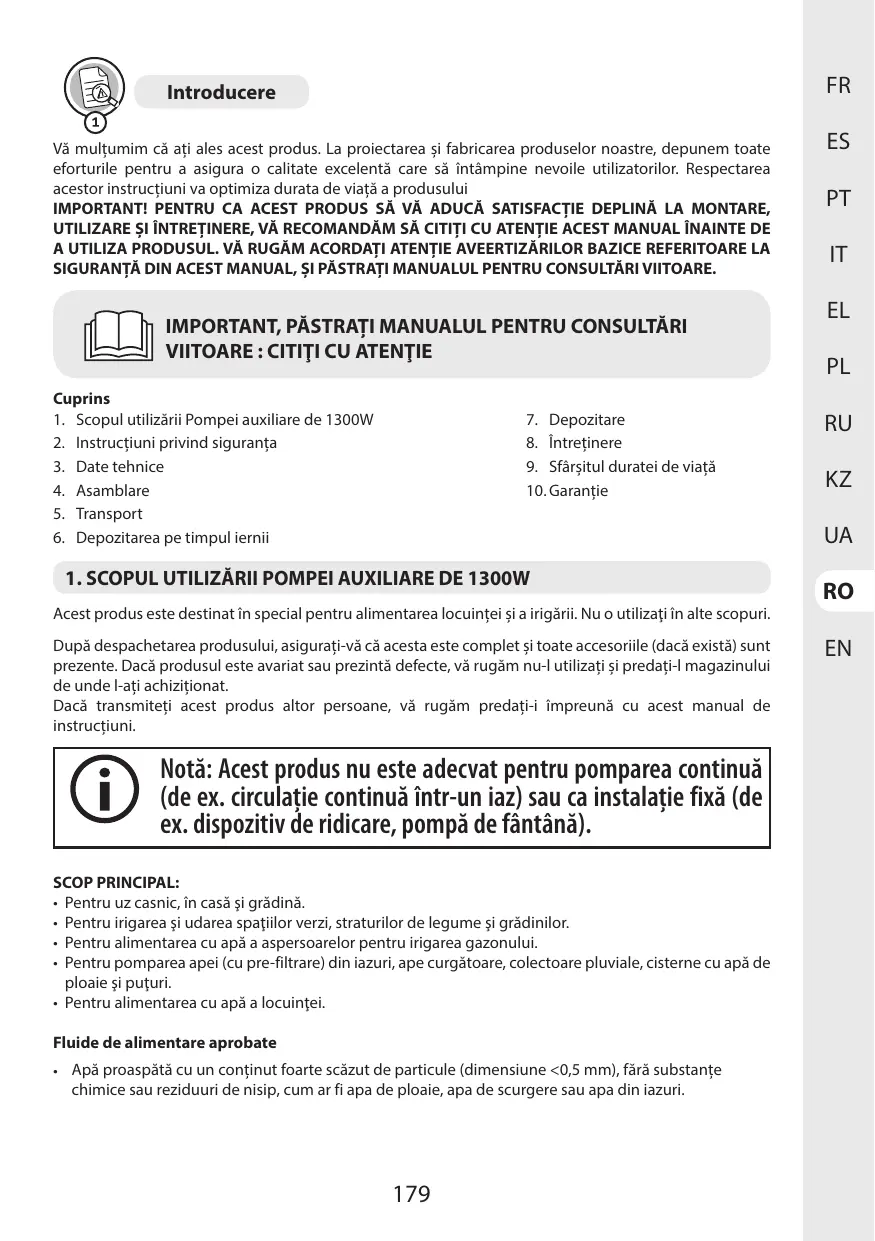

Vă multțumim că ați aleș acest produs. La projiectareași fabricarea produselor noastre, depunem toate eforturile pentru a asigura o calitate excelentă care să intâmpine nevoile utilizatorilor. Respectarea acestor instrucțiuni va optimiza durata de viță a produsului

IMPORTANT! PENTRU CA ACEST PRODUS SÄ VÄ ADUCA SATISFACTIE DEPLINA LA MONTARE, UTILIZARE Şİ INTREINERE, VÄ RECOMANDAM SÄ CITIÇI CU ATENTIE ACEST MANUAL INAINTE DE A UTILIZA PRODUSUL. VÄ RUGAM ACORDATI ATENTIE AVEERTIZARILOR BAZICE REFERITOARE LA SIGURANTA DIN ACEST MANUAL, Şİ PASTRATICMANUALPENTRU CONSULTARI VIITOARE.

IMPORTANT, PÄSTRATI MANUALUL PENTRU CONSULTÄRI VIITOARE : CITITICU ATENTIE

Cuprins

1. Scopul utilizarii Pompei auxiliare de 1300W
2. Instruktioni privind siguranta
3. Date tehnice
4. Asamblare
5. Transport

6. Depozitarea pe timpul iernii

7. Depozitare

8. Intretinere
9. Sfarsitul duratei de viata
10. Garantie

1. SCOPUL UTILIZÄRII POMPEI AUXILIARE DE 1300W

Acest produs este destinat special pentru alimentarea locuinței si a irigării. Nu outilizati alte scopuri.

După despachetarea produsului, asigurată-vă că acesta este complet și toate accesoriile (dacă există) sunt prezente. Dacă produsul este avariat Sau prezintă defecte,ărugăm nu-l Utilizati și predati-l magazinului de unde I-atai achizitionat.

Dacă transmitei aest produs altero persone, va rugam predati-i impreună cu acest manual de instruciuni.

Notă: Acest produs nu este adecvat pentru pomparea continua (de ex. circulatie continua intr-un iaz) sau ca instalatie fixă (de ex. dispositiv de ridicare, pompă de fântăna).

SCOP PRINCIPAL:

• Pentru uz casnic, in casa sigrădina.
• Pentru irigarea Şi udarea spatilor verzi, straturilor de legume Şi gradinilor.
• Pentru alimentarea cu apă a aspersoarelor pentru irigarea gazonului.
• Pentru pomparea apei (cu pre-filtrare) din iazuri, ape curgatoare, colectoare pluviale, cisterne cu apă de ploaie si puțuri.
• Pentru alimentarea cu apă a locuinței.

Fluide de alimentare aprobate

• Apa proaspata cu un continut foarte scazut de particule (dimensiune < 0,5 ~mm ), fãră substante chimice sau reziduuri de nisip, cum ar fi apa de ploaie, apa de scurgere sau apa din iazuri.

Mod de fonctionare

Principiul de fonctionare a instalatiei este bazat pe generarea deplasarii lichidului, aspirarea acestua si crearea presiunii datorita forei centrifuge generata de miacea elicei pompei. Cand porniti pompa, lichidul din turbina este impins dinspre centrul roii inspre periferie de catre fora centrifuga, ceea ce produce un flux, si inspre margine, presiune crescuta, rezultatul constand in scurgerea lichidul din pompa prin orificuli del evacuare al pompei.

Instalația este controlă printr-un presostat. Când pompa este pornită, apa patrunde in rezervor până când presiunea setata este obtinută pe presostat, iar pompa este oprită. Lichidul este evacuat fãră să fie nevoie de pornirea pampei, până când presiunea din rezervor atinge marcajul minim al presiunii setate pe presostat. Apoi cicul se va repeta din nou.

PERICOL: Risc de rànire, risc de avariere! Substanțele caustice, usor inflamabile sau explosivze (precum benzina, petrol, azot lichid), grasimi, uleiuri, apă săratași apă provență din toalete precumși apă vâscoasa care are o capacitate de scurgere mai lentă decât apă, nu trebuie să fie transporte cu această pompă. Temperatura lichidului livrat trebuie cuprinsă intre 5^ si 35^ .

Vá rugám sá reñineti cá echipamentul nostru nu a fost proiectat pentru/utilizare in scop comercial Sau pentru aplicații industriale. Garantia noastră va fi nulă dacă masina este UTILIZATA IN SCOP 商icl, pentru aplicații industriale sau in scopuri echivalente. Acest produa a fost conceput sá fie Utilizat pe o perioada de 6 ani (Durata de viață anticipata)

Respectarea acestor instructiuni permite indeplinirea duratei de viaţă.

2. INSTRUCTION PRIVIND SIGURANTA

AVERTISMENT: Citi toate averizarile de siguranța si toate instruţiunile. Nerespectarea averizarilor si instruţiunilor se poate solda cu soc electric, incendiu si/sau vătamare corporală grava. Păstrați toate averizarile si instruţiunile pentru consultare ulterioara.

2.1 AVERTISMENTE GENERALE PRIVIND SIGURANTA

• Acest dispositiv nu trebuie適用at de câtre copii. Curățarea și intreținerea de câtre utiliser nu trebuie să fie efectuate de câtre copii. Copiii nu trebuie să se joace cu dispositivul.

• Dispositivile pot fi utilizes de persone cu capacităti fizice, senzoriale sau mentale reduse sau cu lipsă de experientă și cunostinte, dacă acestea au fost supravegheate sau instruite cu privire la Utilizarea dispositivului intr-un mod sigur și dacă ințeleg pericolele implicate.

• Deconceti aparatul de la alimentare inainte de asamblare,dezasamblare 山 curatare.
  Dispositivul nu trebuie lasat afara in condiţii de vreme geroasa. Dispositivul nu este protejat impotrivva efectelor ingheţului.

• In cazul in care cablul de alimentare este deteriorat, acesta trebuie inlocuit de producător, de agentul său de service sau de persone cu calificări similare pentru a se evita un pericol.
• Currentul de alimentare al pompei trebui furnizat printr-un intrerupător de suprasarcina cu un current rezidual de activare de maxim 30mA sau mai puțin.
• Pompa nu trebuie utilizata cánd in apă se află persone.
• Pompa trebuie instalata in conformitate cu normele nationale aplicabile in fiecare tara.
• Consultati un specialist pentru detaili supplimentare.
• Deconectati cablul de alimentare de la priza inainte de a instalata, efectua reglaje, operazioni de intreclinere sau de a deposita produsul.
• Nu expuneti stecherul electric la umiditate.
• Anumite regiuni dispun de reglementari care restric tionează utilizes area produsului in anumite operatii. Luathi legatura cu autoritateile locale pentru informati.
• Reglementările locale pot restricționa vârsta operatorului.
• Retineti că operatorul sau utilizatorul este responsabil de'accidentele sau pericolele la care sunt supuse alte personae sau bunurile acestora.

• Deconnectați stecherul de la sursa de alimentare inainte de a efectua orice reglare, de a schimba accesoriile sau de a deposita produsul. Astfel de măsuri preventive de siguranță reduc riscul de pornire accidentală a produsului.

• Intretneti produsul. Verificazioni dispunerea incorectă sau indoirea pieselor mobile, ruperea componentelor sau orice alta stare ce poate afecta funzionarea produsului. Dacă este deteriorarat, dati produsul la reparat inainte de utilizare.

• Anumite regiuni dispon de reglementari care restricţionează utilizes area produsului în anumite operatl.
• Luata legătura cu autoritateile locale pentru informații.
• In timp ce utiliatai produsul, puratai intotdeauna incalamtinte trainicași pantaloni lungi. Nu utiliatai produsul descult(ă) sau cand puratai sandale beschise. Evitați purtarea articolelor largi de imbracaminte sau care prezintă snururi ori fire ce atârnă; acestea se pot prise in piesele mobile.
• Atasaţi părul lung astfel incăt să se afle deasupra nivelului umărului pentru a preveni prinderea sa în componentele mobile.
• Verificazioni periodici intrerupatori del protecţie la currente rezialisi contactul impămăntări pentru a va asigura că functionează corect.
• Verificazioni cablul de alimentare.si stecherul pentru a va asigura că nu sunt aviate inaintea fiecărei utilizări. In cazul avarierii cablului de alimentare, vă rugăm aranjași imediat ca acesta să fie înlocuit de către un serviciu port-vânzări autorizat sau de un electrician autorizat.
• Toate prizele electrice ar trebui să fie fixate intr-un loc protejat impotrivna inundatlilor.
• Nu folosiţi niciodata cablul de alimentare pentru a deplasa/transporta masina.

• Nu lasaçi cablul de alimentare sa atârne peste muchiile ascuțite si asigurați-vă că nu este apăsat.

• Asigurați-vă că tensiunea indică pe eticheta tehnica corespunde cu cea a sursei electrice.

• Intotdeauna connectaţi cablul de alimentare la o przyă electrică de 220-240V 50Hz protejă cu o siguranta de minim 10 amp.
  Lichidul poate fi contaminat datorită scurgerii de lubricianti
  Dacă produsul estedea asamblat,asigurati-va ca toate suruburile sunt bine stranse inainte de a-l utilizinga.daca produsul necessitiesa asamblarea de catre dumneavoastrava rugam asigurati-va,in momentul desfacerii ambalajului,ca toate elementele necessities are montarii produsului sunt prerente. Dacă produsul este avariat sau prezinta defeche, nu-lutilizaşi predati-l celui mai apropriat magazin.

2.2 SIMBOLURI PE PRODUS

Se conformează Standardelor europene: Acest simbol semnifică conformitatea acestui produs cu Direcutivele europene aplicabile,și că un test de conformitate cu acest directive a fost executat.

Marcaj unic al circaiei produselor pe piata statelor membres ale uniunii vamale.

Marcaj de conformitate ukrainean

Deşeurile produselor electrice nu trebuie eliminate imprenună cu deşeurile menajere. Produsele electrice uzate trebuie colectate separat Şi eliminate la punctele de colectare prevalute in acest sens. Contactaţi autoritateile locale sau distribuiitorul local pentru informatii privind reciclarea.

Citişi respectati所致 instrumeni inaunte de a utiliza acest produs, respecui所致 averismentele si instrumenile privind siguranta.

Nivel de putere acustica garantat (testat conform Directivei 2000/14/CE amendata de 2005/88/CE).

IPXX Grad de protectie impotrivara penetrarii lichidelor si solidelor.

2.3 SIMBOLURI DIN ACEST MANUAL

Pericol electric: Nerespectarea acestei averizari poate provoca vătamari fizice sau deces.

Tipul Şi sursa de pericol: Acest symbolism reprezinta cà avarierea aparatului, a mediului Şi a alto bunuri poate surveni în urma nerespectàri acestui averisment.

Notă : Acest symbolism indică prezența unor informații importante pentru o mai bună ințelegere a acestui produs.

Citiși manualul de instruțiuni: Acest simbol indică necessitatea de a citi cu atenție manualul de instruțiuni.

Và rugām consulțați illustrațiile aferente de la sfărțul broșurii.

Acest produs este reciclabil. Daca nu mai poate fi/utilizat, predati-l unui centru de reciclare a deseurilor.

Scoateş stecherul din priză imediat, in cazul in care cablul este deteriorat sau tăiat.

2.4 SIGURANTA ZONEI DE LUCRU

• Feriti copii.si trecătorii de perimetrul del lucru.
• Pompa nu este destinatautilizariiintr-o piscina,aceasta trebuie instalata 当 utilizes in conformitate cu principiile de instalare NFC15-100.Consulta-ti-va electricianul autorizat pentru sfaturi supplementare.

2.5 SIGURANTA ELECTRICA

• AVERTISMENT! Acest aparat produce un câmp electromagnetic旨在 tampul'utilizări! In anumite circumstanțe, acest câmp poate interfera cu implanturi medicale active sau pasive. Pourru a reduce riscul de accidente grave sau mortale, se recomanda personelor cu implanturi medicale să solicite sfatul medicului și al producțatorului de implanturi medicale înante de a utilizesce acest produs!

2.6 SIGURANTA PERSONALÄ

ATENTIE Pentru prevenirea accidentelor sau a ranirilor, tinei cont de greutatea aparatului in timpul transportului (consultaţi capitului privind Datele tehnice).

• Utiliziati echipament de protectie personala cand manevratai produsul. Echipamentul de protectie, manusile, protectiile oculare utilizezate pentru condiţii corespunzafoare, vor reduce vătamările.
• Imbracati-va corespunzator. Nu puratai haine largi sau bijuterii cand manevrati produsul.
• Ataşati părul lung astfel incât să se afle deasupra nivelului umărului pentru a preveni prinderea sa în componentele mobile

2.7 AVERTISMENTE PRIVIND SIGURANTA POMPEI DE SUPRAFATA

ATENTIE! Apa furnizata cu ajutorul acestui aparat nu este potabilă!

• Nu turnaţi lichide corozive (produse chimice, produse de curăţat)și nici materiale abrazive.
• Nu expuneti pompa la inghe.
• Nu porniţi pompa fara apă.
• Nu transporteți niciodata pompă tinând-o de cabluși nu trageți de cablu pentru a o deconnecta de la przyea electrica.
• Nu modificazioni interiorul pompei.
• In timpul functiionarii pompei, nu atingeti pompa, precum s i nici obiectele in contact cu apa (de exemplu obiecte aflate in apă, balustrade, etc.).
• Apa furnizata cu ajutorul acestui aparat nu este potabila
• Nu pompaṭi grāsimi, uleiuri sī apā sārata.
• Nu pompaṭi apā murdarā provenita de la instalatajī sanitaryare Ṣ apā cu reziduri cu grad de plutire mai mic decāt apā curata.
• Nu pompaṭi apā a cārei temperatura depaşaşete 35^ .

2.8 RISCURI REZIDUALE

Nu există riscuri reziduale supplementare associate cu utilizarea, intreținereași transportul acestui produs.

1. DATE TEHNICE

Model pompă de suprafață	1300 WT 50 SM5I-3
Putere nominală	1300W
Tensiune electrică / Frecvență electrică	220V-240V / 50Hz
Current maxim (pornire)	19A
Current maxim de functiònare	6.05A
Parametri condensator (capacitate/ tensiune maximă)	25 μF/450v
Clasă de izolație	F
Frecvență de rotire motor	2900rpm
Înălțime maxiă de aspirare	8m
Greunate brută pompă	31.3 Kg
Greunate netă pompă	25 Kg
Debit maxim	6000 L/h
Presiune maximă de evacuare	5.5 bari
Înălțime max. de pompare	55M
Temperatură max. apă	35°C
Conector tub	Φ1" 25 mm
Clasă IP	IPX4
Nivelul garantat al puterii sonore	88 dB(A)

• Presiune maxima de evacuare de 5.5 bari

Pompa poate obtine o presiune maxima de evacuare de 5.5 bari. Insa, acest model este echipat cu un regulator de presiune (cu nivele de presiune de declanare si de oprire situate intre 1.8 bari s3.2 bari) pentru a furniza o presiune de evacuare stabila. De aceea manometrul va indica numai nivele de presiune cuprinse intre 1.8 bari s3.2 bari.

4. ASAMBLAREA

AVERTISMENT! Produsul trebuie asamblat în integme inainte de a fi pus în functiune! Nu utiliziți un produs care este asamblat numai partial sau asamblat cu PIEse defecte! Respectați instructiunile de asamblare pas cu pasși folosiți imaginile furnizate drept ghid vizual pentru a asambla produsul cu uşurinta!

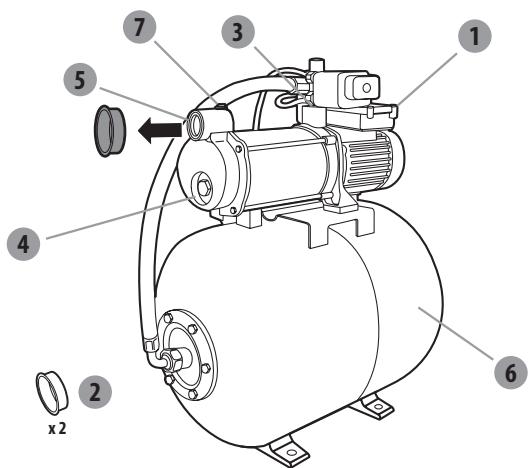

4.1 DEZAMBALARE

1. Intrerupator de pornography/oprise (ON/OFF)
2. Capace conector
3. Conector evacuare (iesire)
4. Dop de scurgere
5. Conector de aspirare (intrare)
6. Capac supapa rezervor

7. Dop de umplere

8. Nu utiliatai un instrument ascuit (cutter, cuit...) când despachetai, riscai sa avariatai produsul.

9. Nu utilizathi cablul de alimentare pentru a ridica, muta sau transporte produsul.

10. Nu lasati cablul de alimentare sa atarne peste muchiile ascutite si asigurati-va cna nu este apasat.

4.2 INSTALARE

Infileatai pompa strans ilustraia 2.2

Prindeti pompa de a o suprafăa planași dreaptă cușuruburi adevateși un bloc amortizor dacă este nevoie.

PERICOL! Risc de ranire datorita socului electric.

Avertisment! Nu conectați produsul la priza electrică îniate de a-l asambla complet!

ATENTIE! Intotdeauna puratai ochelari de protecţie si manusi in tampul instalări.

Furtun de aspirare ilustraţia 2.3

Asamblati diferitele elemente impreună respectând ilustrația. In cazul care sunt necesare Šuruburi: strângeti-le cu scula adecvata.

• Ca principiu de bază, recomandam utilizes area urmatoarelor:

• Un pre-filtru, pentru evitarea avarierii inutile a pompei de câtre pietreși obiecte solide străine.

• Un set de furtunuri de aspirare s i o supapă de verificare cu sită (pentru a preveni perioadele lungi de amorsare).

Dacă nu puteti obține un furtun de aspirare, va rugăm achizitionati:

• un furtun de admisie de 25 mm (1")
• o supapă de verificare cu sită
• 2 coliere de furtun cu 2 adaptoare (unul pentru furtunul de aspirare, unul pentru linia de evacuare) si asambliș setul furtunului de aspirare適用and un adaptor standard si o clemă si un colier.

Prindeti filtrul de perete. Asigurați-vă că vibrațiile pompei nu afpectează instalataia (se recomanda cu caldură un racord flexibil).

4.3 PRIMA UTILIZARE

AVERTISMENT! Citiţi capitului « INSTRUCTIUNI PRIVIND SIGURANTA » de la inceputul acestui manual incluzând tot textul situat sub subpoziţia prezentă înante de a utilizes acest produs.

Acordati atentie deosebita cand utilizi maşina pentru prima data: concentrati-và ca dedicati-và intreaga atentie primei/utilizări.

Scoateti furtunul de aspirare

• Infiletati conectorii standard pe conectorul de aspirare.
• Asamblati furtunul de aspirare'utilizand un conector standard sio clemă. Asigurați-và ca ansamblul este sufficient de bine strans deoarece o scurgere din furtunul de aspirare va aspira aer in loc de apă.
• dacă apa nu este prea curata, adăugati un filtru între conectorul de aspirareși furtunul de aspirare.

Risc de avariere a pompei!

Dacă nu există filtru: particulele nedorite (nisip, pietre, etc.) vor avaria pompa. Orice avarie apărută în acest mod nu va fi acoperită de garantiei

Risc de avariere a pompei!

Adaptoarele de furtun de pe conectorii de aspirare si de evacuare nu trebuie stranse decat cu mana pentru a se evita avarierea conectorilor. In cazul scurgerii de apa in dreptul conectorului, etanseizaţi conectorul cu bandă izolantă cu teflon (neinclusă).

• Pozitionati furtunul de aspirare astfel incat sā se ridice deasupra punctului de aspirare a apei spre pompà. Evitiati poziptionarea furtunului de aspirare mai sus decat pompà, deoarece acest lucru va intárzia evacuarea bulelor de aer.si va impiedica procesul de amorsare.
• Capătul supapei de verificare trebuie situat sufficient de jos în apă pentru a se asigura că dacă niveul alei scade, pompa nu va funționa în gol.
• Un furtun de aspirare ce prezintă scurgeri va aspira aer in loc de apă. Vă rugăm asigurați-vă că clemă este bine strânsă.
• Pentru inaltimi de aspirare ce depaesc 3m, va recomandam sa fixati furtunul de aspirare (de ex. fixandu-l de un stalp de lemn). Acest lucru usureazà pompa de greunatea furtunului de aspirare.
• Installaţi furtunurile de admisieși de presiune astfel incât să nu supunan pompà niciunui fel de presiune mecanica.

Amorsarea pompei ilustra tia 2.4 a 2.6

Mai intāi, deṣurubāṭi dopul de umplere pentru a scoate aerul din pompā in timpul umplerii.

Umpleti pompa cu apă curata prin conectorul de evacuare. Umplerea trebuie efectuata incet astfel incat aerul continut in pompă să fie evacuat complet. Umpleti până la refuzși repuneti la loc dopul de umplere. Această pompă nu este auto-amorsantă, furtunul de aspirare va trebuiși el umplut. Pentru a căstiga tampin timpul umplerii, puteți detașa setul furtunului de aspirareși sa-l umpleți direct (scufundându-l, de exemplu, in apă) inainte de a-l conecta la pompă.

In functie de inaltimea de aspirare si de cantitatea de aer din furtunul de aspirare, amorsarea poate dura intre 1 s 5 minute. Daca direazamaai mult, pompa trebuie reumplutacu apa.

→ Ilustraţia 3.3

Intotdeauna scoateş stecherul din prisă inainte de amplere!

4.4 FUNCTIONARE

Porniti pompa ilustraţia 3.1 a 3.3

Asiguratí-va cã pompa este instalata sí amorsata corect, consultaṭi capitolul „prima utilizare" de mai sus. Conectaṭi cablul de alimentare la o priza impamantata de 220-240V 50Hz protejatá cu o siguranta de minim 10-amp. Apasati intrerupātórul pornit/oprit. Indicatorul luminos se va aprinde cánd motorul este in functiune. Dupa ce pompa a fost amorsata, puneti furtunul de evacuare injos.

Avertimente privind siguranta fonctionarii:

• Utilizati produsul numai la ore rezonabile - evitand dimineata devreme sau noaptea tarrziu cnd este posibil sderanjati.
• Nu modificazioni niciodataba produsul sa sastilizazioni componente si accessori care nu sunt recomandate de catre producctor.

Dacă produsul a fost scăpat pe jos, a suferit și socuri violente sauincepe să vibreze anormal, opriți-l imediatși inspectăți avaria Sau identificanti cautza vibraților. Orice avariere trebuie reparata corect Sau remediăță de către un centru de service autorizat.

Functionarea pompei

• Pentru a preveni functionarea in gol a pompei s i supraiczirea acesteia, intotdeauna asigura t-va c furtunul de aspirare este scufundat in apă.
• Motorul este protejat impotrivata supraínczirii printr-un termostat integrat. In caz de supra-incezire, termostatul va interupe automat pompa. Pompa va porni din nou automat dupa ce s-a racit.

Oprirea pompei

• Pentru a reduce riscul de ranire, intotdeauna opriti pompa:
• inaintea de curatarea sau de eliminarea unui blocaj
• inaintea instalarii sau indepartarii accesorilor
• inaine de verificarea, curatarea sau orice intervente adusă produsului
  -daca maquina incepe savigvibeze anormal (inspectate imediat).

4.5 FUNCII SPECIFICE

Funcţie automata → ilustraţia

• Presiunea va scade gradual, pe masură ce apa este Utilizata. Când presiunea scade sub valoarea minimă, pompa va porni automat.

5.TRANSPORTUL

5.1 TRANSPORTAREA MASINII

ATENTIE Pouru prevenirea accidenteler sau a ranirilor, tinei cont de greutatea aparatului in timpul transportului (consulta capitolul referitor la Date tehnice).

Protejati produsul de impacturile violente sau vibrateiile puternice care pot avea loc in timpul transportarii cu un vehicul. Daca doriti sia transportei aparatul cu un vehicul, siguranatati-l pentru a va asigura cau nu alunecaa tau vibrea. Siguranatati produsul pentru a preveni alunecarea sau rasturnarea acestua.

6. DEPOZITAREA PETIMP DE IARNÄ

Ilustrata 6.1 a 6.4

Opri ti gi goliti pompa.

Respectați instructiunile din capitolul referitor la depositare de mai jos.

7. DEPOZITARE

7.1 DEPOZITAREA MAŞINII

Instructiunile mentione in capitolur referitor la intreinere trebuie executate inainteea depositarii.

Ilustrata 6.1 a 6.3

Goliţi complet pompa, lasaţi-o să se usuce Şi repuneti la loc cele două dopuri pentru conectori.
- Curatai produsul, filtrle si accesoriile.
- Păstrați produsulși accesoriile acestuia intr-un loc ferit de ingheț.
- Unitatea trebuie intotdeana depositata intr-un loc curat, uscat, ventilat, inaccesibil copilor. Ideal, temperatura din incaperea unde este depositat produsul trebuie cuprinsa intre 4 sio 24^
Vä recomandam sā deposita ti produsul in positie verticala, in ambalajul sau original.

8. INTRE'TINERE

PERICOL! Risc de ranire datorita electrocutarii, incendiului si/ sau ranilor grave. Opri ti produsul inainte de a regla, inspecta, curata sau deposita produsul.

8.1 CURATARE

Ilustrata 5.3 a 5.4

1. Deconnecta ti pompa
2. Deşurubăti conectorul de evacuare
3. Curatai componenta de evacuare a pompei cu apa curata
4. Verificazioni integralitatea cablului electric.

Verificati dacă filtrul si supapa sunt curate. Dacă nu sunt curate, curatai-le conform ilustratiei.

8.2 INTRETINEREA

• Duceşi produsul la service pentru a fi reparat de o personă calificăutilizând doar piese de schimb identice. Acest lucru va asigura mentinerea sigurantei produsului.
• Apelàti la un professionist cu calificárile nécessare pentru a verificași repara produsul, dacă este nevoie, inainte de a-l reutiliza.

Verificāri periodice Ilustraţia 5.1

Verificati lunar presiunea rezervorului cu ajutorul unui manometru (neinclus)

In interiorul rezervorului, exista o membrană flexibilăși un compartment de aer a carui presiune maxima trebuie situata in jur de 1,8 bari. Apa sub presiune provoacă expansiunea membranei astfel incât presiunea din compartmentul de aer creste până candid atinge presiunea de oprine. Daca presiunea aerului este prena mică, ridicati-o prin umflarea rezervorului. In acest scop, desurbați capacul supapei rezervorului, apoi umflatî rezervorul până la 1,8 bari cu ajutorul unei pompene manuale echipate cu un manometru.

• Daca presiunea este mai mică de 1,2 bari: Umflaţi rezervorul la presiunea corectă.
• Daca presiunea depasese 1,8 bar: Dezumflati rezervorul pana cand presiunea scade la valoarea corecta. Cand umflati rezervorul, nu depositi niciodata presiunea de 1,8 bar.

Inainte de a verifica presiunea rezervorului, asigurați-vă că toate supapele circuitului de evacuare sunt beschise pentru a goli apa aflata sub presiune, obtinând astfel o măsurătoare exactă a presiunii aerului din rezervor.

Inlocuirea membranei Illustra 5.2

După efectuarea verificarilor indicate in capitolul privind Depanarea, dacă membrana trebuie să fie inlocuită, precedați după cum urmează: (se recomandațu cu caldură sa apelăți la un specialist pentru ajutor).

• Deşurubăți capacul supapei rezervorului, apoi apăsăti supapa pentru evacuarea completă a aerului.
• Deşurubăti furtunul de la flâna rezervorului.
• Cu ajutorul unei chei hexagonale, deşurubáti cele 6 suruburi de pe flansa rezervorului.
  -Indepa ratai flanza.
• Scoate membrana defecta, apoi inlocui-t-o cu una noua.
• Reasamblati flanza sifurtunul procedand in ordinea inversa a demontarii.
• Umflati rezervorul prin supapa acestuia pàna cànd atinge presiunea de 1,8 bari.
• Insrubati capacul la loc pe supapa rezervorului.

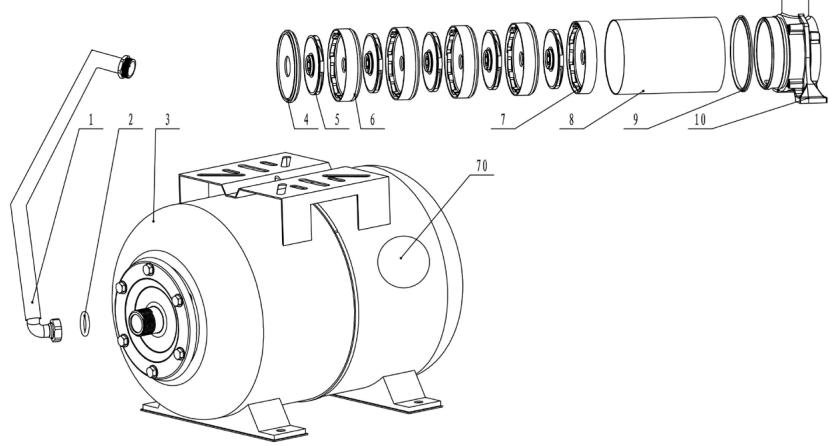

8.3 VEDERE IN SPATIU A ANSAMBLULUI

NR.	NUMÁR PIESÀ	DESCRIERE	NUMÁR
1	10020223	ghidon flexibil	1
2	10000865	garniturã	1
3	10020825	cuva	1
4	40023006	capac pompã	1
5	40022975	rotor	5
6	40023007	capac descârcare	4
7	40023822	difuzor	1
8	10005524	tub pompã	1
9	10000741	saibã de etanșeizare	2
10	40029598	suport pompã	1
11	40006210	dop	1
12	10000509	garniturã inelarã	1
13	40009547	corp pompã	1
14	40013303	supapã de retur	1
15	10000470	garniturã inelarã	1
16	10012175	arc	1
17	40003391	duzã	1
18	10005984	şurub	4
19	10001207	pernã arc	1
20	10001439	saibã platã	4
21	40030023	rotor	1
22	10001169	rulment cu bile	1
23	10004846	saibã elastica	1
24	40030027	stator	1
25	10001377	şurub	3
26	40024858	plăcuțã terminalã	1
27	40005415	ventilator	1
28	10018582	capac ventilator	1
29	10009241	saibã	3
30	10001500	şurub	3
31	40005372	capac anti-praf	1
32	10000547	garniturã inelarã	1
33	10000963	dop de umplere	1
34	10001311	piulițã hexagonalã	1
35	10001218	pernã arc	1
36	10001443	şaibă	1
37	10020631	garnitură mecanică	1
38	10000961	presgarnitură etanșă	1
39	10001634	arc de prindere	1
40	10001198	rulment cu bile	1
41	10001603	echipamentul de tăiere	1
42	10001581	racord cu cinci că	1
43	40030031	racord cu trei că	1
44	10005987	garnitură inelară	1
45	10000937	înterupător pneumatic	1
46	40038701	cutie terminală	1
47	10001502	şurub	4
48	10001005	terminal electric	1
49	10001435	şaibă	2
50	10010269	şurub	2
51	10001122	placă compactare rece	8
52	10001445	şaibă plată	6
53	10001312	piuliță hexagonală	6
54	10018991	condensator	1
55	40038700	capac terminal	1
56	10000408	şurub	4
57	40006041	clemă condensator	1
58	10001501	şurub	1
59	10001212	şaibă elastică	1
60	10001583	şaibă de prindere	1
61	10001545	şurub	2
62	40004878	clemă de cablu	1
63	10001112	manşon	1
64	10005385	şaibă	1
65	10005290	capac filletant	2
66	10001134	conector	1
67	10001227	înterupător	1
68	10001128	arc de insertie	1
69	10001695	cablu	1
70	10016868	membrană	1

PERICOL! Risc de rànire datorità electrocutári, incendiuluiși/ sau ränilor grave. Avertisment! Inainte de fiecare depanare opriți produsulși tineți terții la distanță.

Probleme	Cauze posibile	Solutii	Calificări necessities
Pompa nu pormește	Nu există curent electric	Asigurați-vă că alimentarea electrică este pornită	-
	Axul pompei este blocat.	Utilizăți o șurubelniță pentru a roti ușor bolțul ventilatorului motorului
Pompa nu aspiră apă	Furtunul de aspirare nu se află în apă	Scufundăși furtunul de aspirare în apă	-
	Capul pompei nu este umplut cu apă	Umareți cu apă (conform explicăților din capitolul „amorsarea pompei")
	Aer în furtunul de aspirare	Asigurați-vă că furtunul de aspirare este bine etanșezitat
	Verificăși supapa dacă este murdară sau prezintă scurgeri	Curățași tau înlocuiți supapa de verificare
	Sită murală sau blocata	Curățași sita
	Înălțime max. de aspirare depășită	VerificășiÎnălțimea de aspirare
Debit de livrare inadecvat	Înălțimea de aspirare prea ridicată	VerificășiÎnălțimea de aspirare	-
	Kitul de aspirare este murdare	Curățași kitul de aspirare
	Prefiltrul este murdar	Curățași filtrul
	Nivelul apei scade rapid	„Scufundăși mai adânc supapa de admisieși asigurați-vă că furtunul de aspirare este etanș."
	diametrul furtunuluiși/sau lunginea acestuia nu sunt adecate pentru instalataș	„Utilizăși un furtun cu diametrul mai mare tauunal cu lunginea mai mică"
	Capul de evacuire este prea ridicat tau sunt prea multe dispositive conectate	Reglași capul de evacuireși dispositivile conectate în ceea ce priveste capacitatea pompiei (vă rugăm consulței datele tehnice)
Probleme	Cauze posibile	Soluții	Calificări necessities
Pompa se oprește din functioreanee (pompa este oprita de comutatorul de presiune)	"Un corp solid este blocat în rotor"	"Conectați tubul de evacuire la furtunul de că, deconectați furtunul de aspirare, desfaceti furtunul de apă. Porniți pompa de câteva ori tamp de 2 sec.
	Apa este prea cală.	"Asigurați-va că temperatura apei nu depășește 35°C"
	Pompa de functioreanee în gol	Scufundați furtunul de aspirare în apă
	Membrana din interiorul rezervorului este perforătă.	Înlocuți membrana sau rezervorul.
	Presiune inadeccvată în interiorul rezervorului.	Reumflâți rezervorul la 1,8 bari.

8.6 CIRCUMSTANTE FATALE

Probleme	Actiune
Consum prea mare	Opriți utilizesza și contactați un Centru de service autorizat.
Performanțe reduse	Contactați un Centru de service autorizat
Carcasa motorului prezintă scurgerii.	Opriți utilizesza și contactați un Centru de service autorizat.

9. SFARsITUL DURATEI DE VIATÄ

Deseurile produselor elecrice nu trebuie eliminate impreunacu deseurile menajere. Produsele electrice uzate trebuie colectate separat si eliminate la punctele de colectare prevazute in acest sens. Contacta autoritate locale sau distribuitorul local pentru informatii privind reciclarea.

10. GARANTIE

10.1 GARANTIE

Produsele STERWINS sunt concepute conform celor mai inalte standarde pentru produse destinate pietei. Această garantiei acoperă o periodă de 3 ani de la data achizționări produsului. Această garantiei acoperă toate defectele materialeși de fabricatie: PIESEși elemente lipsă,și defecltiuni survenite in circumstante normale. Reparatiileși inlocuirea pieselor nu duc la prelungirea duratei garantiei initiae. Trebuieși puteti preventa dovada achizției pentru acest produsși data cumpărări. Acoperirea garantiei produsului si limitează la valoarea acestui produs.

Garantia nu acoperă probleme Sau incidente rezultate in urma utilizarii greşite a produsului. Urmatoarele articole nu sunt acoperite de garantie:

• Produsul a fost utilizesgreet; sau
• Defectiuni au survenit旨在 timpul transporteii sau instalarii acestui produs; sau
• S-au efectuat reparati si/sau inlocuiri de catre teri; ori
• Defectiuni rezultate in urma nerespectarii instructiunilor privind siguranta si utilizesaarea; sau
• Produsul a fostdezasamblatsau desfacut;ori
• Produsul a fost utilizesc in scop profesional; sau
• Produsul a fost expus la o temperatură din afara intervalului specificat în capitolul „depositare"

Produsul trebuie'utilat in condiţii normale de utiliser zi in scopuri neprofessionale. De aceea, această garantie exclude produsele utilizes de firmele de peisagistica, de autoritateile locale precum zi de CATRE firmele care offre echipamente spreinchiriere gratuite sau contra cost.

In cazul unei probleme sau defeciuni ar trebui sà consultatu i ntotdeauna mai intai distribuiorul local Sterwins. In majoritatea cazurilor, distribuiorul Sterwins va putea sä rezolve problema sau sà remedieze defeciunea. Păstraţi factura sau bonul de casa: aceste documente vor fi solicitate pentru procesarea oricăr o cereri.
