Tipo de produto	Monitor LCD com sintonizador de TV integrado
Marca	Samsung
Modelo	SyncMaster 2333HD
Tamanho da tela	23 polegadas (58,4 cm)
Resolução máxima	1920 x 1080 (Full HD)
Formato de imagem	16:9
Conectividade de vídeo	D-Sub (VGA), Composite, Componente (via adaptador), HDMI (não especificado, mas provável)
Conectividade de áudio	Entrada estéreo, alto-falantes integrados (2 x ?W)
Funções de TV	Sintonizador TDT, teletexto, guia eletrônico de programação (EPG), lista de canais, legendas
Alimentação	CA 100-240V, 50/60Hz (adaptador de energia incluído)
Consumo elétrico	Aproximadamente 55 W (típico)
Acessórios fornecidos	Cabo de alimentação, cabo D-Sub, cabo estéreo, controle remoto, pilhas (AAA x2), pano de limpeza, base do suporte, guia de instalação rápida, manual do usuário, cartão de garantia
Peso (com suporte)	Aproximadamente 5 kg
Dimensões (com suporte)	550 x 400 x 200 mm (aproximado)
Temperatura de operação	10°C a 40°C
Umidade de operação	10% a 80% sem condensação
Manutenção e limpeza	Desconectar o aparelho antes da limpeza. Usar um pano macio e seco. Não usar produtos químicos.
Segurança	Não expor à chuva ou umidade. Não abrir o gabinete. Usar apenas o adaptador fornecido.
Reparabilidade	Peças de reposição disponíveis através do serviço pós-venda Samsung. Reparo por um profissional recomendado.

Perguntas frequentes - SYNCMASTER 2333HD SAMSUNG

Como ligar o monitor Samsung SyncMaster 2333HD?

Pressione o botão POWER localizado no painel frontal ou no controle remoto. Certifique-se de que o cabo de alimentação está conectado.

O que fazer se a tela permanecer preta e sem som?

Verifique se o cabo de alimentação está bem conectado e se a tomada funciona. Pressione o botão POWER. Certifique-se de que o contraste e o brilho não estão ajustados ao mínimo.

Como configurar os canais pela primeira vez?

Na primeira inicialização, o menu Plug & Play aparece. Siga as etapas para selecionar o idioma, o país, o tipo de antena (Terrestre ou Cabo) e inicie a busca automática de canais.

Por que não há som enquanto a imagem está normal?

Verifique o volume e certifique-se de que o botão MUTE do controle remoto não está ativado. Verifique também a configuração Speaker Select no menu Som.

Como usar o menu na tela?

Pressione MENU para exibir o menu principal. Use as teclas de seta para navegar entre os ícones (Imagem, Som, Canal, etc.) e ENTER para acessar os submenus. Use as teclas ▲/▼ para alterar os valores e EXIT para sair.

Posso conectar um computador neste monitor?

Sim, conecte o cabo D-Sub fornecido entre o monitor e o PC. Selecione a entrada PC através do botão SOURCE do controle remoto ou do painel.

Como redefinir as configurações de fábrica?

Acesse o menu Configuration e depois Plug & Play. Insira o código PIN (padrão 0000) e siga as instruções para reiniciar a configuração inicial.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (substitua-as se necessário) e certifique-se de que nenhum obstáculo bloqueia o sensor infravermelho do monitor. A distância máxima é de aproximadamente 7 metros.

Como limpar a tela?

Desconecte o aparelho. Use um pano macio e seco (o pano de limpeza fornecido é ideal). Nunca use produtos abrasivos ou solventes.

Onde encontrar as peças de reposição?

Entre em contato com o serviço pós-venda Samsung ou um revendedor autorizado. Peças como o suporte, o controle remoto ou o cabo de alimentação podem ser encomendadas.

MANUAL DE UTILIZADOR SYNCMASTER 2333HD SAMSUNG

Se tem algumas dúvidas ou commentários sobre os produits SAMSUNG, contacte por favor a)nossa红线 de apoio a clientes SAMSUNG. (Consulte a contracapa para obter mais informações.)

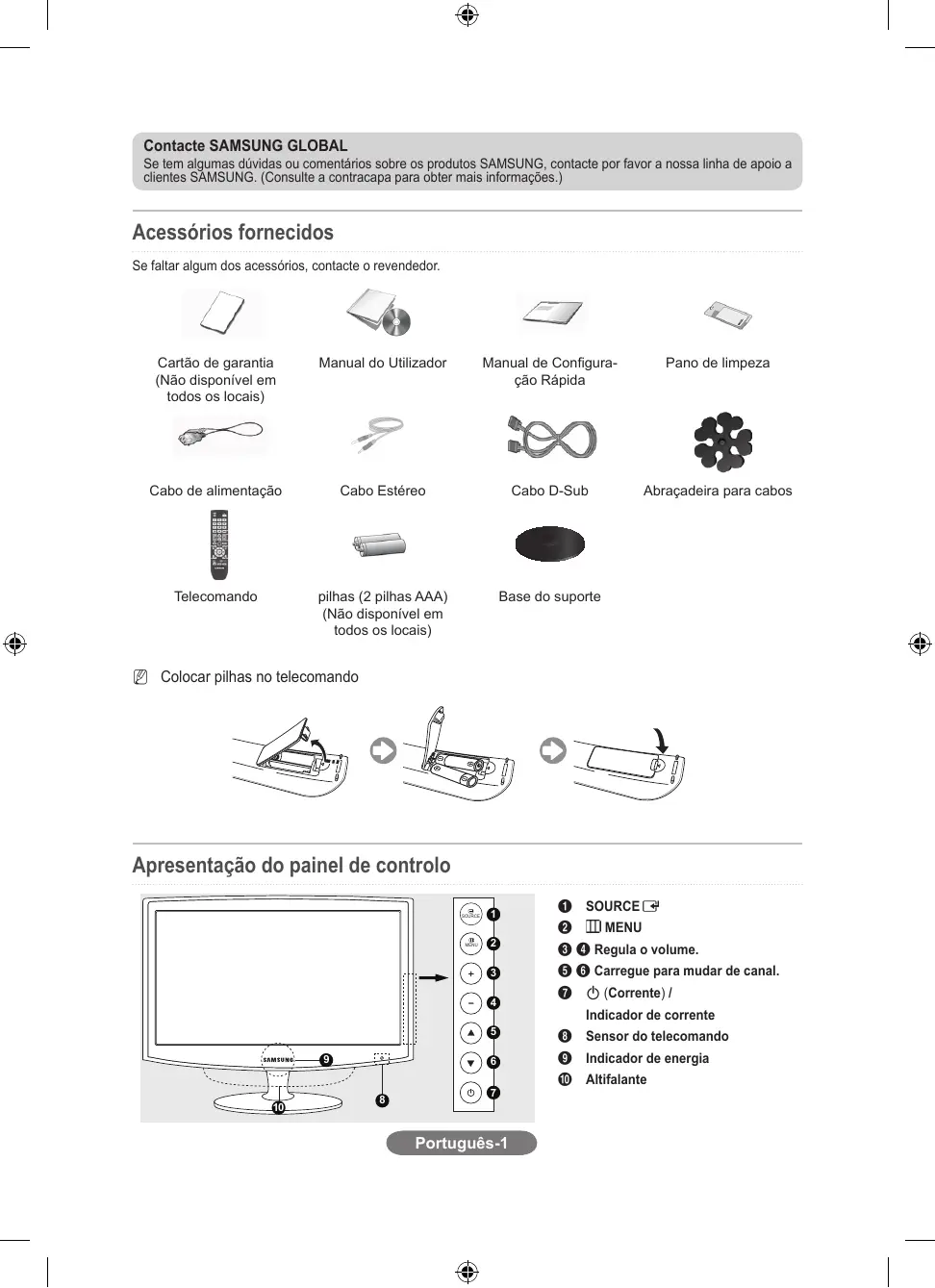

Acessórios fornecidos

Se faltar algoq dos accesarios,contacte o revendedor.

Cartão de garantia (Não disponível em todos os locais)

Cabo de alimentacao

Telecomando

Manual do Utilizador

Cabo Estéreo

pilhas (2 pilhas AAA)
(Não disponível em todos os locais)

Manual de Configuração Rápida

Cabo D-Sub

Base do suporte

Pano de limpeza

Abraçadeira para cabos

Colocar pilhas no telecomando

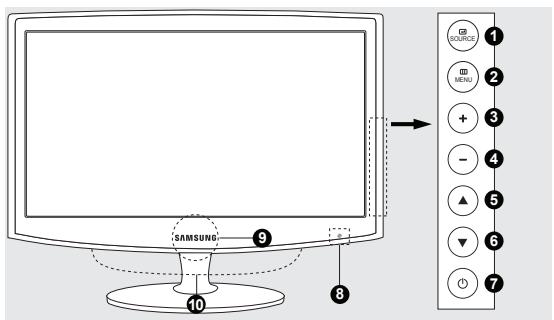

Apresentação do painei de controlo

1 SOURCE
2 MENU
34 Regula o volume.
6 Carregue para mudar de canal.
7 (Corrente)/ Indicador de corre
Sensor do telecomando
9 Indicador de energia
10 Altifalante

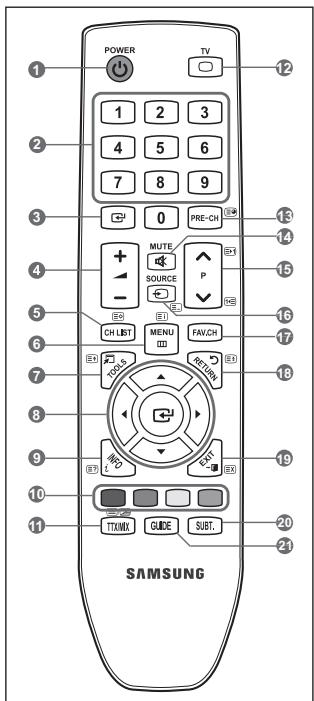

Telecomando

Pode utiliser o telecomando até aproximamente 7 metros de distência do televator.
O funciona do telecomando pode ser afectado por luzes fortes.
A cor e a forma do produits podervariar consoante o Modelo.

1 POWER : liga e desliga o televator.
BOTÉS NUMÉRICOS: carregue para Mudar de canal.
ENTER:Activaumaopao de menu realcada.
4 -+ : Carregue neste botão paraLER ou diminui o volume.
CH LIST: botaoutilizzato para做不到 a lista de canais no ecra.
6 MENU:mostra o menu principal no ecra.
7 TOOLS: utilize para seleccionar fonções frequenteamente realizadas.
3 PARA CIMA /PARABAIXO /ESQUERDA /DIREITA ENTER 已 :utilizepara seleccionar as opcEsedesin no ecran e alterar osrespectivosvalores.
9 INFO:carregue parahydrarpresentar informacoes no esrado televisione.
BOTões COLORIDOS:
Carregue neste botão para adiconar ou apagar canais, ou para guardar canais na lista de canais favoritos do menu "Lista canais".

TTX/MIX:Os canais de televisao fornecem serviços de informacao escrita atraves do teletexto.
- Botoes do teletexto
5E3,6E1,7E1,9E7,10E1 E2, 12E,18E,16E10,E6E1,6E1
TV: selección o modo TV directamente.
PRE-CH: permite-lhe voltar ao canal que esta a ver anterionmente.
MUTE:carregue neste botao para cortar o som temporariamente.
15 _P :carregue para mudar de canal.
SOURCE:carregue para的选择ar as fontes de videodisponveis.
17 FAV.CH:carregue para aceder aos canais favoritos.
RETURN: volta ao menu anterior.
19 EXIT:carreguepara sair do menu.
SUBT.:visualização de legends digitais
GUIDE: visualização do Guia de programação电子ico (EPG).

Resolução de problemas

Problema	Solução
Não há som nem imagem	Veríque se o cabo de alimentação está ligado a uma tomada de parede. Veríque se carregou no botão do teletór. Veríque as definições de contraste e brilho da imagem. Veríque o volume.
A imagem está normal, mas não se ouve o som	Veríque o volume. Veríque se algoém carregou no botão MUTE do telecomando. Veríque as definições de Speaker Select.

Quando ligar o tevisor pela primarya vez, as definições基本情况 são realizadas de forma automatica e subsequente.

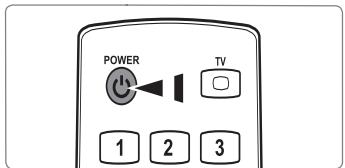

1. Carregue no botão POWER do telecomando.

TambemodeutilizarobotaoPOWERdo televator.

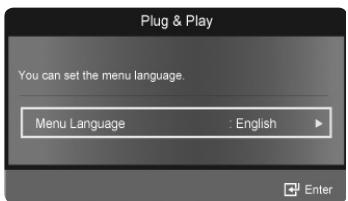

A mensagem You can set the menu Language. é aparecada.

1. Carregue no botão ENTER. Selectione o idioma apropiado correngando no botão ou. Carregue no botão ENTER para confirmar a escolha.

2. Carregue no botão para selecionar Demo Loja ou Uso Dométrico e, em seguida, carregue no botão ENTER

Recomendamos que defina o tevisor para o modo Uso Domestico, de forma a usufrir da melhor imagem em sua casa.
Demo Loja destino-se apenas para locais de vendal a retalho.
Se o tevisor for acidentalmente definido para o modo Demo Loja e quiser voltar ao modo Uso Domestico (padra):carregue no botao de volume do tevisor. quando aparecer o OSD de volume, carregue sem soltar o botao MENU do tevisor durante 5 segundos.

1. Carregue no botão ENTER. Seleciono o País apropriadço carregando nos botões à ou▼. Carregue no botão ENTER para confirmar a escolha.

2. Carregue no botão ou para selecionar Antena ou Cabo e, em seguida, carregue no botão ENTER

3. Antena: Sinal de antenna.

4. Cabo: Sinal de cabo.

5. Carregue no botão ▲ ou ▼ para selecionar a fonte do canal que pretende memorizar. Carregue no botão ENTER □ para selecionar Start.

Se configurar a fonte de antenna para Cabo, pode definir um valor para a procura de canais digitais.
Digital e Analógico: canais digitais e analógicos.

Digital: canais digitais.

Analógico: canais analógicos.

A procura de canais começa e termina automaticamente.
Carregue no botao ENTER a qualquer alta para interromper o processo de memorização.
Depois de todos os canais disponveis terem sido memorizados, a mensagem Ajustar o Modo Relógio. é apareada.

1. Carregue no botão ENTER. Carregue no botão ▲ ou ▼ para selecionar Auto e, em seguida, carregue no botão ENTER.

Se seleccionar Manual, a mensagem Ajustar data e hora actuais é aparecada.
Se receiveber um sinal digital, a hora sera definida automaticamente. Caso contrario, seleccione Manual para acertar o relatorio.

1. É apareça uma descrição do método de ligaçao que permite obter a melhor qualidade com o eça HD. Consulta a descrição e carregue no botão ENTER.
2. A mensagem Desfrute do seu tevisor. é aparecada. quando tiver terminado, carregue no botão ENTER

Se quiser report esta funcao...

1. Carregue no botão MENU para ver o menu. Carregue no botão à ou▼ para selecionar Configurar e, em seguida, carregue no botão ENTER.
2. Carregue novamente no botão ENTER para selecionar Plug & Play.
3. Introduza o número PIN de 4 digitos. O número PIN predefinido de um tevisor novo é '0-0-0-0'.

Se quiser alterar o número PIN, utilize a funciona Alterar PIN.
Afuncao Plug&Playsostadisponivelno modoTV.

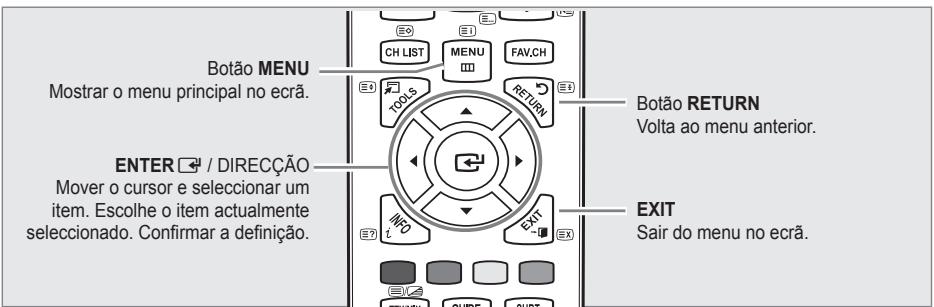

Ver os menus

Antes de utiliser o teovisor, siga os passos seguients para saber como navegar no menu e seleccionar ou ajustar differentes funcoes.

Utilizar os OSD (On Screen Display - Visualização no ecra)

O passo de acesso podeVAR consoante o menu selecionado.

1. Carregue no botao MENU.
2. O menu principal aparece no esra. No lado esquerdo do menu aparecer icones: Imagem, Som, Canal, Configurar, Entrada, Aplicacao, Assistencia.
3. Carregue no botão ou para selecionar um dos icones.
4. Em seguida, corregue no botão ENTER para aceder ao menu secundário do icone.
5. Carregue no botão ▲ ou▼ para selecionar o menu secundário do icone.
6. Carregue no botão < ou > para diminuiou ou augentar o valor de um determinado item. O OSD de ajuste podeVAR consoante o menu selecionado.
7. Carregue no botão ENTER para construiar a configuração.
8. Carregue no botão EXIT para sair.

Para obter mais informações sobre os procedimentos deestrutura, consulte o CD do manual.

A forma e a cor do produits podervariar consoante omodelo.

Portugues-5

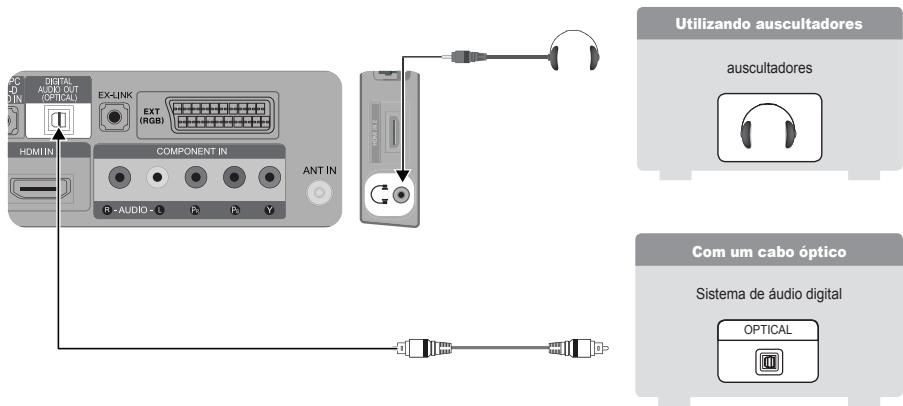

Ligar um dispositivo de audio

A forma e a cor do produits podervariar consoante o Modelo.

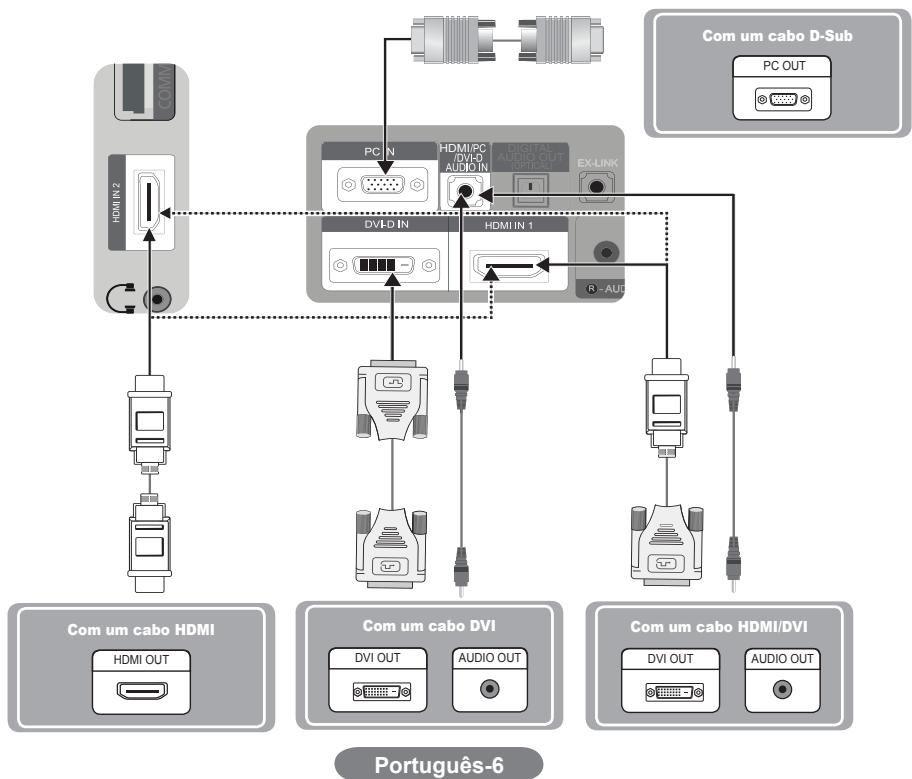

Ligar um PC

A forma e a cor do produits podervariar consoante o Modelo.
