SYNCMASTER 2333HD - Monitor SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm med inbyggd TV-tuner
Märke	Samsung
Modell	SyncMaster 2333HD
Skärmstorlek	23 tum (58,4 cm)
Maximal upplösning	1920 x 1080 (Full HD)
Bildformat	16:9
Videokontakter	D-Sub (VGA), Composite, Komponent (via adapter), HDMI (inte specificerad men trolig)
Ljudkontakter	Stereoingång, inbyggda högtalare (2 x ?W)
TV-funktioner	Mark-TV-tuner, text-TV, elektronisk programguide (EPG), kanallista, undertexter
Strömförsörjning	AC 100-240V, 50/60Hz (nätadapter ingår)
Strömförbrukning	Cirka 55 W (typisk)
Medföljande tillbehör	Strömkabel, D-Sub-kabel, stereokabel, fjärrkontroll, batterier (AAA x2), rengöringsduk, stativbas, snabbinstallationsguide, användarmanual, garantikort
Vikt (med stativ)	Cirka 5 kg
Mått (med stativ)	550 x 400 x 200 mm (ungefärligt)
Driftstemperatur	10°C till 40°C
Luftfuktighet vid drift	10% till 80% utan kondens
Underhåll och rengöring	Koppla bort enheten innan rengöring. Använd en mjuk, torr trasa. Använd inte kemikalier.
Säkerhet	Utsätt inte för regn eller fukt. Öppna inte höljet. Använd endast medföljande adapter.
Reparerbarhet	Reservdelar finns via Samsung service. Reparation rekommenderas av en fackman.

Vanliga frågor - SYNCMASTER 2333HD SAMSUNG

Hur slår man på Samsung SyncMaster 2333HD-skärmen?

Tryck på POWER-knappen på frontpanelen eller fjärrkontrollen. Kontrollera att strömkabeln är ansluten.

Vad gör jag om skärmen är svart och inget ljud?

Kontrollera att strömkabeln är ordentligt ansluten och att vägguttaget fungerar. Tryck på POWER-knappen. Se till att kontrast och ljusstyrka inte är inställda på minimum.

Hur ställer man in kanaler för första gången?

Vid första start visas menyn Plug & Play. Följ stegen för att välja språk, land, antenntyp (Mark eller Kabel) och starta automatisk kanalsökning.

Varför finns det inget ljud trots att bilden är normal?

Kontrollera volymen och se till att MUTE-knappen på fjärrkontrollen inte är aktiverad. Kontrollera även inställningen Speaker Select i ljudmenyn.

Hur använder jag menyn på skärmen?

Tryck på MENU för att visa huvudmenyn. Använd pilknapparna för att navigera mellan ikonerna (Bild, Ljud, Kanal, etc.) och ENTER för att komma till undermenyer. Använd ▲/▼ för att ändra värden och EXIT för att avsluta.

Kan jag ansluta en dator till denna skärm?

Ja, anslut den medföljande D-Sub-kabeln mellan skärmen och datorn. Välj ingången PC via SOURCE-knappen på fjärrkontrollen eller panelen.

Hur återställer man till fabriksinställningar?

Gå till menyn Konfiguration och sedan Plug & Play. Ange PIN-koden (standard 0000) och följ instruktionerna för att starta om den ursprungliga installationen.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera batterierna (byt vid behov) och se till att inget hinder blockerar skärmens infraröda sensor. Maximalt avstånd är cirka 7 meter.

Hur rengör jag skärmen?

Koppla bort enheten. Använd en mjuk, torr trasa (den medföljande rengöringsduken är idealisk). Använd aldrig slipande rengöringsmedel eller lösningsmedel.

Var hittar jag reservdelar?

Kontakta Samsungs service eller en auktoriserad återförsäljare. Delar som stativ, fjärrkontroll eller strömkabel kan beställas.

BRUKSANVISNING SYNCMASTER 2333HD SAMSUNG

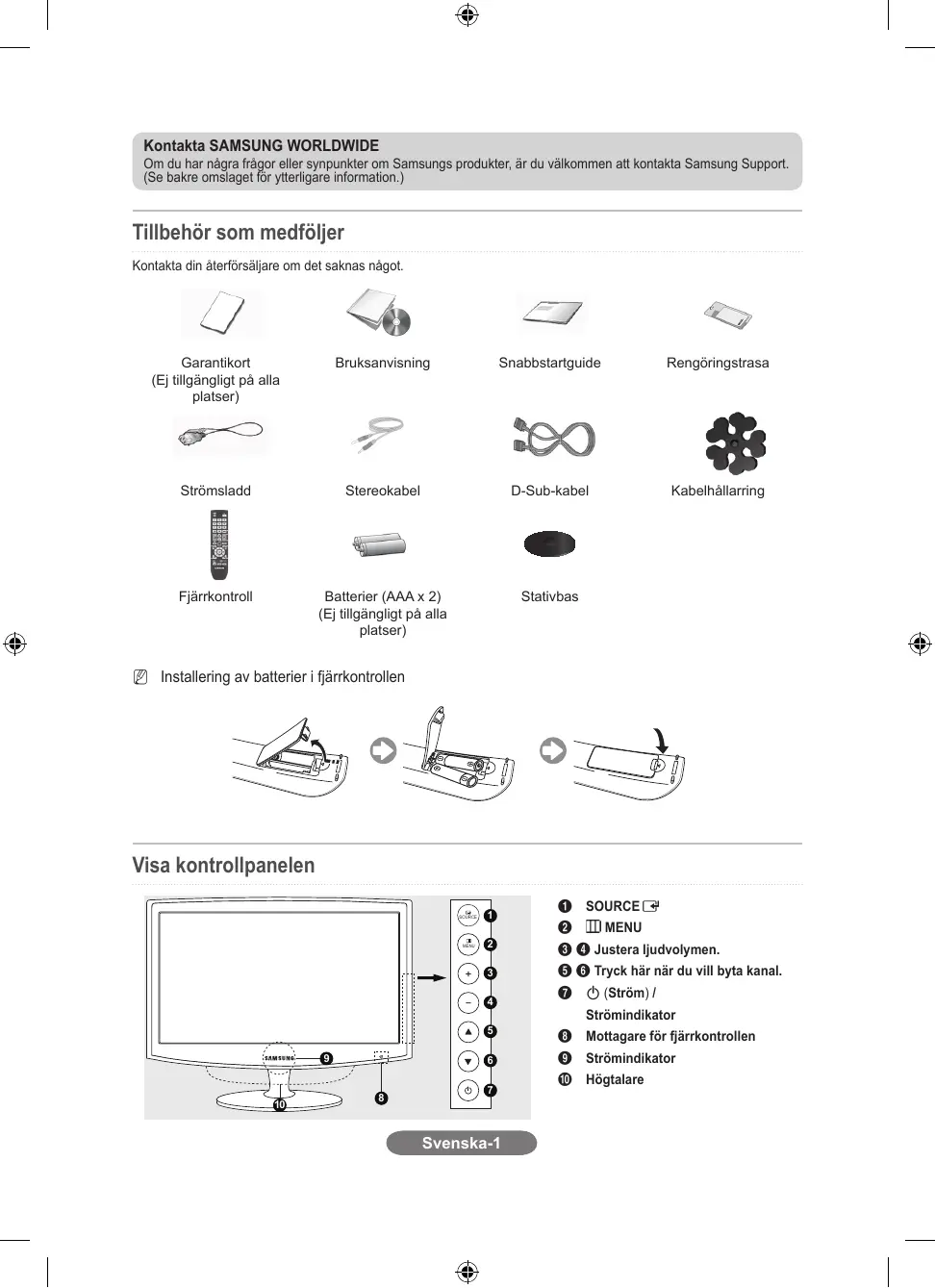

Tillbehör som medfoljer

Kontakta din aterforsalijare om det saknas nagot.

Garantikort (Ej tillganglipt palla platser)

Bruksanvisning

Snabbstartguide

Rengöringstrasa

Strömsladd

Stereokabel

D-Sub-kabel

Kabelhällarring

Fjarrkontroll

Batterier (AAA x 2)

Stativbas

1 SOURCE
2 MENU
34 Justera ljudvolymen.
Tryck här när du vill byta kanal.
7 (Ström)/

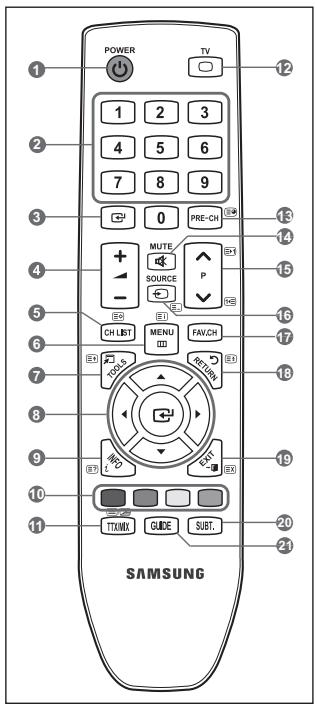

Fjarrkontroll

Du kan använda fjärkrkontrollen på ett avständ på omkring 23 fot是从 TV:n.
Fjarrkontrollens Funktion kan paverkas av starkt lus.
Produktens fãrg och form kan variera beroende på modell.

1 POWER: Slár på och stänger av TV.
2 NUMERISKA KNAPPAR: Tryck här när du vill byta kanal.
ENTER: Aktiverdet markerade menyalternativet.
4 -+: Tryck här när du vill sänka eller Höja volymen.
CH LIST: Används für att visa kanallistan na skärmen.
6 MENU : Visar huvudmenyn for skämmenyn.
7 TOOLS: Använd für att snabbt valja ofta använda Funktioner.
UPP▲/NED▼/VANSTER /HOGER▶/ENTER□: Använd dessa for att valja poster i skämmenyn och for att äandra menyvärdena.
9 INFO: Tryck här für att visa information på TV-skärmen.
10 FARGKNAPPAR: Tryck for att lagga till erler ta bort kanaler och for att lagra kanaler til listen over favoritkanaler i denenyn "Lista de canales".

10 TXX/MIX: TV-kanalerna erbjuder skriftig information via text-text.
- Text-tv-knappar
53637393101
12,13,16,18,19,18

TV: Valjer TV-läge direkt.
PRE-CH: Gör det möjgigt für dig att aterga till tidigare kanal du tittade på.
14 MUTE: Tryck for att stanga av ljudet welt.
15 _byta kanal. P : Tryck här när du vill
SOURCE: Tryck här für att visa och välja tillgänglige videokällor.
17 FAV.CH: Tryck hare for att vaxla till dina favoritkanaler.
RETURN: Atergår till föregående menuy.
19 EXIT: Tryck här für att stänga menyn.
SUBT.: Visar digitala.
undertexter
2GUIDE:Visar EPG (elektronisk programguide).

Felsökning

Problem	Lösning
Inget ljud eller ingen bild	Kontrolera att nagtsladden har anslutits till ett vagguttag.Kontrolera att du har tryckt på knappen.Kontrolera bildinställingarna für kontrast och ljosstyrka.Kontrolera volymen.
Normal bild men inget ljud	Kontrolera volymen.Kontrolera om knappen MUTE på fjärrkontrollen har tryckts in.Kontrolera inställingarna für högtilarval.

När TV:n slás pá für Första gangen visas flera grundinställningar automatiskt.

Förinställing: Ansluta strom och antenn.

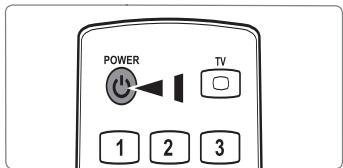

1. Tryck på knappen POWER på fjärrkontrollen.

Du kan även använda knappen POWER à TV:n.

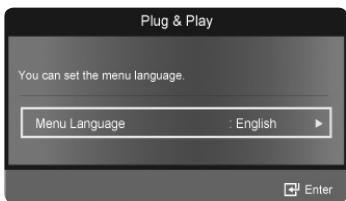

Meddelandet You can set the menu Language. visas.

1. Tryck på knappen ENTER. Våll sprák genom att trycka på knappen ⋅ eller ⋅. Tryck på knappen ENTER ⋅ for att bekräfta valet.

2. Tryck på knappen or for att valja Butiksdemo eller Hemmabruk och sedan på knappen ENTER

Du rekommenderas att stalla in TV:n på laget Hemmabruk for att fá basta bild für hemmiljön.
Butiksdemo ar endast avsett for anvandning av aterforsajare.
Om enheten oavsiktigt forsatti i laget Butiksdemo och du vill atergà till Home Use (standard): Tryck på volymknappen på TV:n. När skärmmenyn for volym visas trycker du och Haller ned knappen MENU på TV:n i 5 sekund.

1. Tryck på knappen ENTER. Välj land genom att trycka på knappen ⋆ aller . Tryck på knappen ENTER ⋆ für att bekräfte valet.
2. Tryck på knappen Åller for att välja Ant eller Kabel och tryck sedan på knappen ENTER

Ant: Ant-antennsignal.
- Kabel: Kabel-antenn signal.

1. Tryck på knappen ⋆ller ⋅for att valja önskad kanallista att memorera. Tryck på knappen ENTER ⋅for att valja Start.

Om antennkallan stalls in som Kabel visas ett ste g dar du kan stalla in ett varde for digital kanalsokning.
Digital och Analog : Digitala och analoga kanaler.

Digital: Digitala kanaler.

Analog: Analoga kanaler.

Kanalsokningen börjar och avslutas automatiskt.
Tryck pa ENTER när som helst for att avbryta lagringsprocessen.
Efter att de tillganglga kanalerna ar lagrade visas menyn Configurar el modo del reloj.

1. Tryck på knappen ENTER. Tryck på knappen ⋆ aller ⋄ für attwäja Auto och tryck sedan på knappen ENTER.

OmduvaljerManueltvisasStallinaktuell datumochaktuelltid.
Om du har tagit emot en digital signal ställs tiden automatiskt. Om inte, valjer du Manuellt für att ställa klockan.

1. Beskrivningen for anslutningsmetoden som ger båst HD-kvalitet visas. Markera beskrivningen och tryck på knappen ENTER.

2. Meddelandet Njut av TV-tittandet visas. Tryck på knappen ENTER när du ar klar.

3. Om du vill àterstalla denna fonction ...

4. Tryck på knappen MENU für att visa menyn. Tryck på knappen ⋆ aller ⋄ für att valja Installnong och tryck sedan på knappen ENTER ☐

5. Tryck på knappen ENTER Ⓞigen für att välja Plug & Play.
6. Ange ditt 4-siffriga PIN-nummer. Standard-PIN for en ny TV ar '0-0-0-0'.

Omdu villandrapIN-numretanvander du fonctionenAndraPIN.
Funktionen Plug & Play arendast tillganglig i TV-laget.

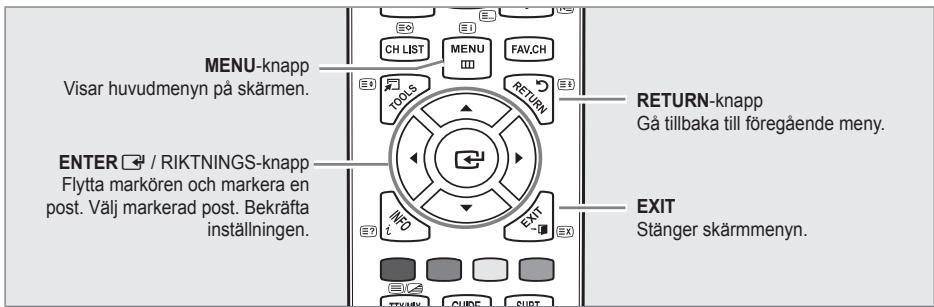

Visa menyerna

Innan du anvander TV:n sku du folja stegen nedan for att bekanta dig med hur du navigerar i menyn for att kunna valja och andra olika Funktioner.

Det tillgangliga stegen kan variera beroende på vald meny.

1. Tryck pa knappen MENU.
2. Huvudmenyn visas på skärmen. Menyns vänstra sida har ikoner : Picture, Sound, Channel, Setup, Input, Application, Support.
3. Tryck på knappen eller for att valja nagon av ikonerna.
4. Tryck sedan på knappen ENTER for att öppna ikonens untermeny.

5. Tryck på knappen ⋆ aller ⋄ for att valja ikonens untermeny.

6. Tryck på knappen « aller » För att minska eller öka värdet für en post. Hur OSDändras kan variera beroende på vald meny.

7. Tryck på knappen ENTER for att slUTFora konfigureringen.
8. Tryck på knappen EXIT for att avs护栏.

Mer information om arbetsgangar finns i CD-manualen.

Produktens fãrg och form kan variera beroende på modell.

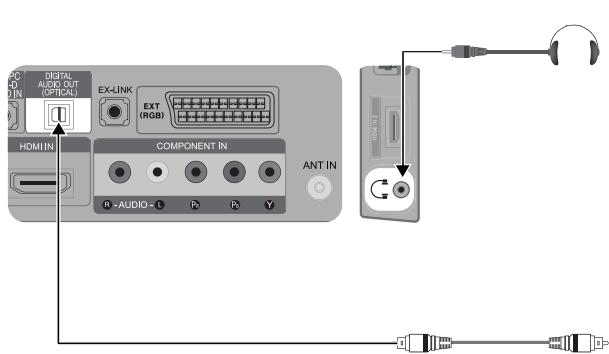

Ansluta en Ijudenhet

Produktens farg och form kan variera beroende på modell.

Anvanda hörurl
hölur

Anvanda en optisk kabel
Digitalt ljdsystem

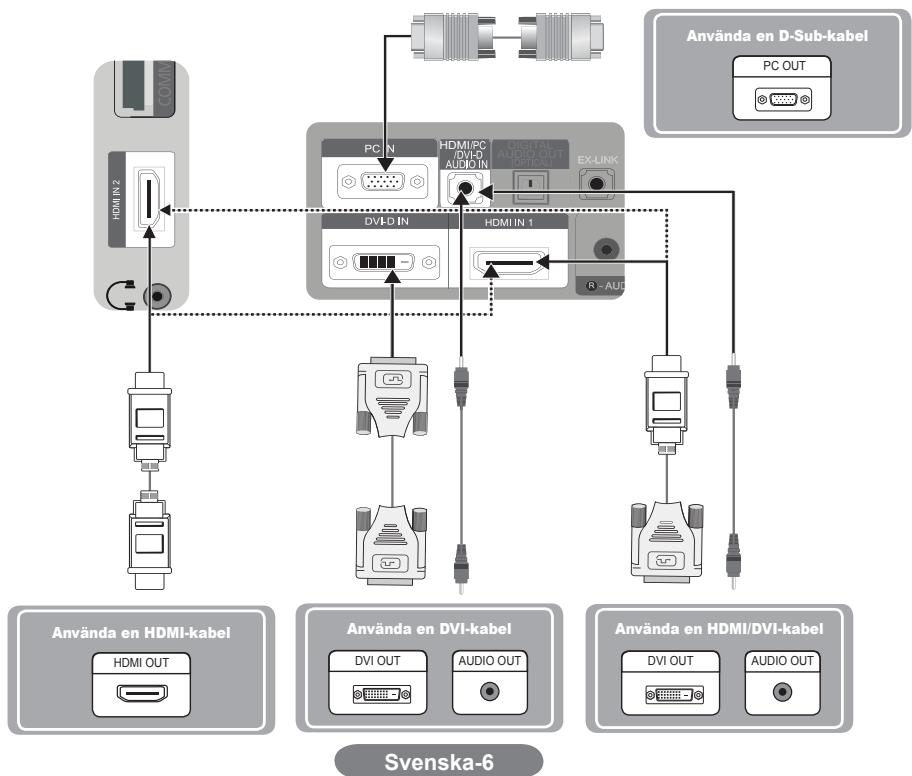

Ansluta en dator

Produktens farg och form kan variera beroende på modell.
