Produkttyp	LCD-Monitor mit integriertem TV-Tuner
Marke	Samsung
Modell	SyncMaster 2333HD
Bildschirmgröße	23 Zoll (58,4 cm)
Maximale Auflösung	1920 x 1080 (Full HD)
Bildformat	16:9
Videoanschlüsse	D-Sub (VGA), Composite, Component (via Adapter), HDMI (nicht angegeben aber wahrscheinlich)
Audioanschlüsse	Stereo-Eingang, integrierte Lautsprecher (2 x ?W)
TV-Funktionen	DVB-T-Tuner, Videotext, elektronischer Programmführer (EPG), Senderliste, Untertitel
Stromversorgung	AC 100-240V, 50/60Hz (Netzteil im Lieferumfang)
Stromverbrauch	Ca. 55 W (typisch)
Mitgeliefertes Zubehör	Netzkabel, D-Sub-Kabel, Stereokabel, Fernbedienung, Batterien (AAA x2), Reinigungstuch, Standfuß, Kurzanleitung, Bedienungsanleitung, Garantiekarte
Gewicht (mit Standfuß)	Ca. 5 kg
Abmessungen (mit Standfuß)	550 x 400 x 200 mm (ungefähr)
Betriebstemperatur	10°C bis 40°C
Betriebsfeuchtigkeit	10% bis 80% nicht kondensierend
Wartung und Reinigung	Gerät vor Reinigung vom Stromnetz trennen. Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Nur den mitgelieferten Adapter verwenden.
Reparierbarkeit	Ersatzteile über den Samsung-Kundendienst erhältlich. Reparatur durch Fachpersonal empfohlen.

Häufig gestellte Fragen - SYNCMASTER 2333HD SAMSUNG

Wie schalte ich den Samsung SyncMaster 2333HD Monitor ein?

Drücken Sie die POWER-Taste auf der Vorderseite oder auf der Fernbedienung. Stellen Sie sicher, dass das Netzkabel eingesteckt ist.

Was tun, wenn der Bildschirm schwarz bleibt und kein Ton kommt?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose funktioniert. Drücken Sie die POWER-Taste. Stellen Sie sicher, dass Kontrast und Helligkeit nicht auf Minimum eingestellt sind.

Wie stelle ich zum ersten Mal die Sender ein?

Beim ersten Einschalten erscheint das Menü Plug & Play. Folgen Sie den Schritten zur Auswahl von Sprache, Land, Antennentyp (Antenne oder Kabel) und starten Sie den automatischen Sendersuchlauf.

Warum kommt kein Ton, obwohl das Bild normal ist?

Überprüfen Sie die Lautstärke und stellen Sie sicher, dass die MUTE-Taste der Fernbedienung nicht aktiviert ist. Überprüfen Sie auch die Einstellung Speaker Select im Tonmenü.

Wie benutze ich das Bildschirmmenü?

Drücken Sie MENU, um das Hauptmenü anzuzeigen. Verwenden Sie die Pfeiltasten, um zwischen den Symbolen (Bild, Ton, Sender usw.) zu navigieren und ENTER, um in die Untermenüs zu gelangen. Verwenden Sie die Tasten ▲/▼, um Werte zu ändern und EXIT zum Verlassen.

Kann ich einen Computer an diesen Monitor anschließen?

Ja, schließen Sie das mitgelieferte D-Sub-Kabel zwischen Monitor und PC an. Wählen Sie den Eingang PC über die SOURCE-Taste auf der Fernbedienung oder am Bedienfeld.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie zum Menü Setup und dann zu Plug & Play. Geben Sie die PIN (Standard 0000) ein und folgen Sie den Anweisungen, um die Ersteinrichtung neu zu starten.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (ersetzen Sie sie bei Bedarf) und stellen Sie sicher, dass kein Hindernis den Infrarotsensor des Monitors blockiert. Die maximale Reichweite beträgt ca. 7 Meter.

Wie reinige ich den Bildschirm?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch (das mitgelieferte Reinigungstuch ist ideal). Verwenden Sie niemals Scheuermittel oder Lösungsmittel.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Samsung-Kundendienst oder einen autorisierten Händler. Teile wie Standfuß, Fernbedienung oder Netzkabel können bestellt werden.

BEDIENUNGSANLEITUNG SYNCMASTER 2333HD SAMSUNG

Falls Sie Fragen oder Anregungen zu SAMSUNG-Produkten haben, wenden Sie sichitte an den SAMSUNG-Kundendienst. (Weitere Informationen auf der Rückseite)

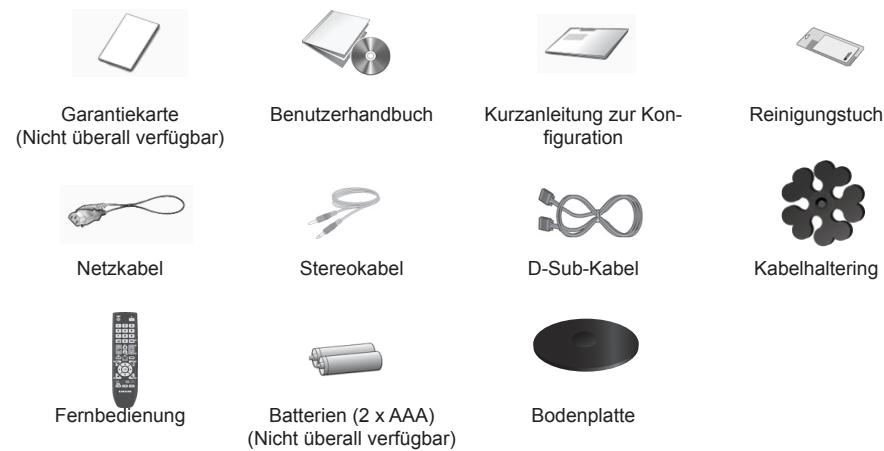

Mitgeliefertes Zubehor

Falls Komponenten fehlen sollenen, setzen Sie sichitte mit Ihr hem Handler in Verbindung.

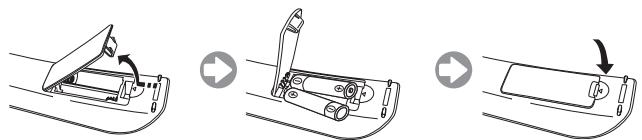

Batterien in die Fernbedienung einsetzen

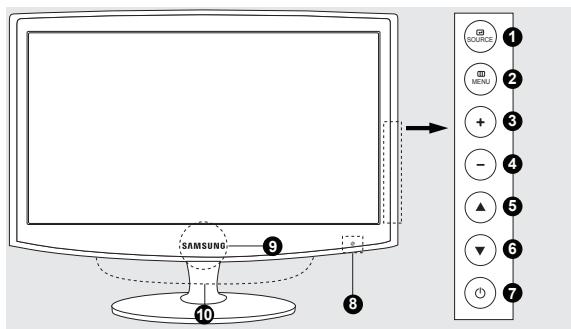

Bedienfeld

SOURCE
2 MENU
34 Mit diesen Tasten bestimmen Sie die Audiolautstärke.
6 Hiermit wechseln Sie den Kanal.
7 (Netztaste)/ Stromversorgungsanzeige
Fernbedienungssensor
Stromversorgungsanzeige
Lautsprecher

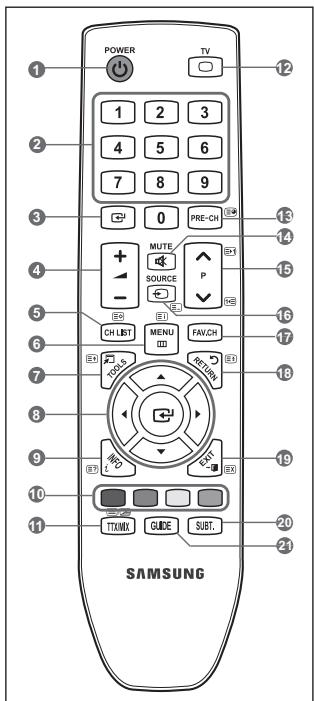

Fernbedienung

Die Reichweite der Fernbedienung beträgt ca. 7 m.
Die Leistungsfähigkeit der Fermbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.
Form und Farbe des Geräts können sich je nach Modell unterscheiden.

1 POWER : Ein- und Ausschalten des Fermsehgeräts.
ZIFFERNTASTEN : Hiermit wechseln Sie den Kanal.
ENTER: Aktiviert einen hervorgehobenen Menüeintrag.
4 -A+ : Hiermit erhohen oder verringn Sie die Lautstärke.
CH LIST:Zum Anzeigen von Kanallisten auf dem Bildschirm.
6 MENU : Hiermit zeigen Sie das Bildschirmenu an.
7 TOOLS : Hiermit konnen Sie高涨 verwendete Funktionen schnell auswahlen.
UP↓/DOWN▼/LEFT←/RIGHT▶ENTER□：Auswahlen von Optionen im Bildschirmmenü und Ändern von Menüwerten.
INFO: Hiermit konnen Sie Informationen auf dem Fernsehschirm aneigen.
10 FARBASTEN: Drücken Sie die Taste zum Hinzufugen oder Löschen von Kanälen und zum Speichern von Kanälen in der Liste der bevorzugten Kanäle im Menu "Senderliste"

TTX/MIX:Fernsehsender bielen über Videotext schriftliche Informationen an. -Videotext-Tasten 8,6,7,8,9,10,11,12,13,14,15,16,17
TV: Hiermit konnen Sie den TV-Modus direkt aufrufen.
PRE-CH: Hiermit können Sie zum zuletzt angezeigten Kanal wechseln.
MUTE: Drücken Sie
diese Taste, um den Ton
vorübergehend auszuschalten.
15 P : Hiermit wechseln Sie den Kanal.
16 SOURCE : Hiermit konnen Sie alle verfügbaren Videosignalquellen anzeigen und auswahlen.
17 FAV.CH: Drucken Sie diese Taste, um zu ihren Favoriten zu wechseln.
RETURN: Zurück zum vorherigen Menu.
19 EXIT: Drucken Sie diese Taste, um das Menu zu verlassen.
20 SUBT.: Mit dieser Taste konnen Sie Untertitel anzeigen
GUIDE: Hiermit zeigen Sie den elektronischen Programführer (EPG) an.

Fehlerbehebung

Problem	Lösung
Kein Ton oder Bild	Stellen Sie safer, dass das Netzkabel an eine Steckdose angeschlossen ist. Stellen Sie safer, dass Sie auf der Fernbedienung die Taste gedrück haben. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Überprüufen Sie die Lauststärke.
Normales Bild, aber kein Ton	Überprüfen Sie die Lauststärke. Überprüften Sie, ob die Taste MUTE auf der Fernbedienung gedrück wurde. Überprüften Sie die Einstellungen für "Speaker Select".

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

Voreinstellung : Anschlieben ans Stromnetz und an die Fernsehantenne.

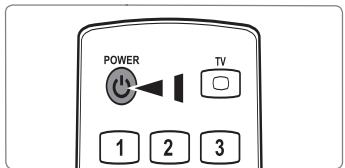

1. Drucken Sie die Taste POWER auf der Fermbedienung.

Sie können auch die Netztaste (POWER) des Fernsehgerats verwenden.

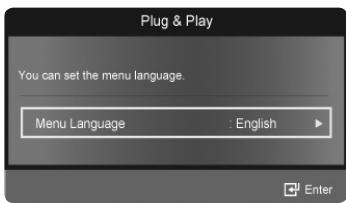

Die Meldung You can set the menu Language. wird angezeigt.

1. Drücken Sie die Taste ENTER Wahlen Sie die gewünschte Sprache mit den Tasten ▲ oder ▼ aus. Drücken Sie die Taste ENTER, um ihre Auswah zu bestätigten.

2. Wahlen Sie durch Drucken der Tasten oder die Option Shop Demo oder Privatgebrauch, und drucken Sie dann auf ENTER.

Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen.
Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.
Wenn das Gört versehentlich auf den Modus Shop Demo eingestellt wird, und Sie möchten weiter zurück zu

Privatgebrauch (Standard) wechseln, gehen Sie so vor: Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menu "Volume" angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt.

1. Drücken Sie die Taste ENTER . Wahlen Sie das gewünschte Land mit der Taste oder aus. Drücken Sie die Taste ENTER , um ihre Auswahl zu bestätigten.

2. Wahlen Sie durch Drucken der Tasten oder die Option Terrestrisch oder Kabel, und drucken sie dann die Taste ENTER

3. Terrestrich : Antennensignal Terrestrisch.

4. Kabel: Antennensignal Kabel.

5. Wahlen Sie durch Drücken der Tasten ▲ oder ▼ die Signalquelle aus, die gespeichert werden soll. Drücken Sie die Taste ENTER, um Start auszuwahlen.

Wenn Sie das Antennensignal auf Cable einstellen, können Sie im nachsten Schritt einen Wert für die Suche nach Digitalkanalen eingeben.
Digital und Analog : Digitale und analoge Kanäle.

Digital: Digitale Kanäle.

Analog: Analoge Kanäle.

Die Kanalsuche wird automatisch gestartet und beendet.
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER.
Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird die Meldung Uhrmodus einstellen. angezeigt.

1. Drücken Sie die Taste ENTER. Wahlen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die Taste ENTER.

Wenn Sie Manuell wahlen, wird Datum und Uhrzeit einstellen angezeigt.
Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt. Anderenfalls wahlen Sie Manuell, um die Uhr zu stellen.

1. Die Beschreibung der Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. Lesen Sie die Beschreibung und drücken Sie die Taste ENTER.
2. Die Meldung Gute Fernsehunterhaltung. wird angezeigt. Drucken Sie abschliebend die Taste ENTER

So setzen Sie diese Funktion zurück:

1. Drücken Sie die Taste MENU, um das Menu anzuzeigen. Wahlen Sie durch Drücken der Tasten ▲ oder ▼ die Option Einstellungen, und drücken Sie dann die Taste ENTER □.
2. Drucken Sie die Taste ENTER erneut, um Plug & Play auszuwahlen.
3. Geben Sie nun ihre vierstellige PIN ein. Der Standard-PIN-Code eines neuen Fernsehgerats lautet 0000.

Wenn Sie die PIN ändern möchen, verwenden Sie die Funktion PIN ändern.
Die Plug & Play-Funktion gibt es nur im TV-Modus.

Menus anzeigen

Vor dem ersten Einsatz des Fernsehgerats führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menu navigieren, um die verschiedene Funktionen auszuwahlen und einzustellen.

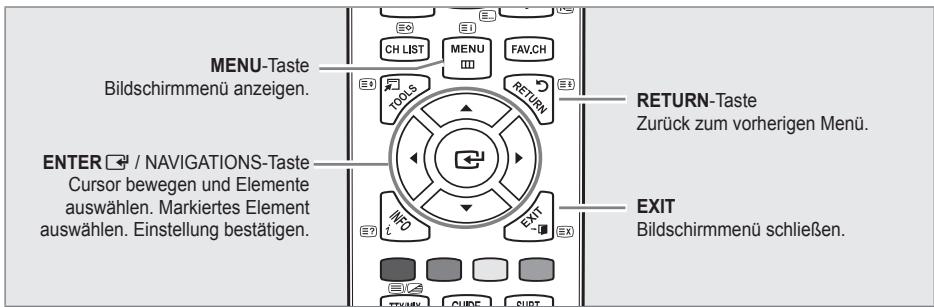

Bedienung des Bildschirmmenus (OSD)

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menu varieren.

1. Drucken Sie die Taste MENU.
2. Das Hauptmenu wird auf dem Bildschirm angezeigt. Links im Menu sind Symbole zu sehen: Bild, Ton, Sender, Einstellungen, Eingang, Anwendung, Unterstützung.
3. Wahlen Sie mit den Tasten oder eines der Symbole aus.
4. Drücken Sie die ENTER Taste, um in das Untermenü des jeweiligen Symbols zu wechseln.

5. Wahlen Sie mit den Tasten oder eines der Untermenus aus.

6. Erhöhen oder verringn Sie mit den Tasten oder den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmen konnen in Abhängigkeit vom jeweiligen Menu variieren.

7. Drücken Sie die Taste ENTER, um die Konfiguration abzuschlieben.
8. Zum Beenden drucken Sie die Taste EXIT.

Weitere Informationen zu den Bedienunsabläufen finden Sie im Benutzerhandbuch auf der CD.

Die Produktfarbe und -form kann je nach Modell unterscheidlich sein.

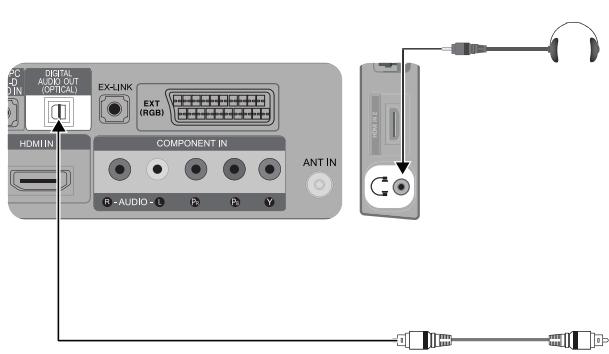

Anschlieben von Audiogeräten

Die Produktfarbe und -form kann je nach Modell entsprechlich sein.

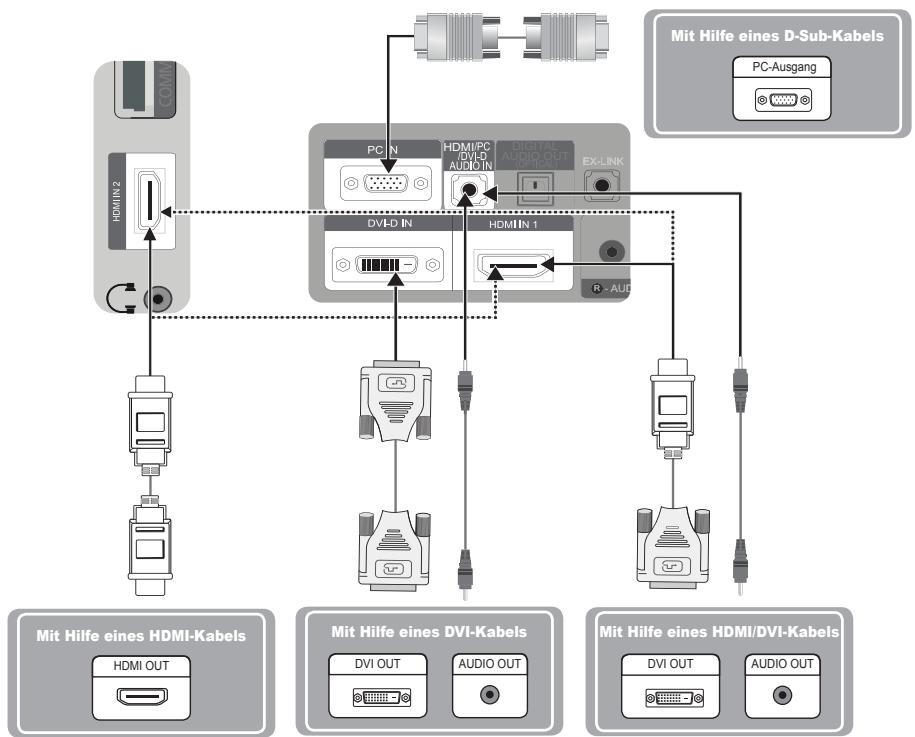

Anschließlich eines PC

Die Produktfarbe und -form kann je nach Modell entsprechlich sein.

Deutsch-6
