Tipo di prodotto	Monitor LCD con sintonizzatore TV integrato
Marca	Samsung
Modello	SyncMaster 2333HD
Dimensioni dello schermo	23 pollici (58,4 cm)
Risoluzione massima	1920 x 1080 (Full HD)
Formato immagine	16:9
Connettività video	D-Sub (VGA), Composito, Componente (tramite adattatore), HDMI (non specificato ma probabile)
Connettività audio	Ingresso stereo, altoparlanti integrati (2 x ?W)
Funzioni TV	Sintonizzatore TNT, teletext, guida elettronica dei programmi (EPG), lista canali, sottotitoli
Alimentazione	AC 100-240V, 50/60Hz (adattatore di rete incluso)
Consumo energetico	Circa 55 W (tipico)
Accessori inclusi	Cavo di alimentazione, cavo D-Sub, cavo stereo, telecomando, batterie (AAA x2), panno per la pulizia, base del supporto, guida rapida all'installazione, manuale d'uso, scheda di garanzia
Peso (con supporto)	Circa 5 kg
Dimensioni (con supporto)	550 x 400 x 200 mm (approssimativo)
Temperatura di funzionamento	10°C a 40°C
Umidità di funzionamento	10% all'80% senza condensa
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre a pioggia o umidità. Non aprire il contenitore. Utilizzare solo l'adattatore fornito.
Riparabilità	Ricambi disponibili tramite il servizio post-vendita Samsung. Si consiglia la riparazione da parte di un professionista.

Domande frequenti - SYNCMASTER 2333HD SAMSUNG

Come accendere il monitor Samsung SyncMaster 2333HD?

Premere il pulsante POWER situato sul pannello anteriore o sul telecomando. Assicurarsi che il cavo di alimentazione sia collegato.

Cosa fare se lo schermo rimane nero e nessun suono?

Verificare che il cavo di alimentazione sia ben collegato e che la presa a muro funzioni. Premere il pulsante POWER. Assicurarsi che contrasto e luminosità non siano impostati al minimo.

Come regolare i canali per la prima volta?

Al primo avvio, viene visualizzato il menu Plug & Play. Seguire i passaggi per selezionare lingua, paese, tipo di antenna (Terrestre o Cavo) e avviare la ricerca automatica dei canali.

Perché non c'è suono anche se l'immagine è normale?

Controllare il volume e assicurarsi che il pulsante MUTE del telecomando non sia attivato. Verificare anche l'impostazione Speaker Select nel menu Audio.

Come utilizzare il menu a schermo?

Premere MENU per visualizzare il menu principale. Utilizzare i tasti freccia per navigare tra le icone (Immagine, Audio, Canale, ecc.) e ENTER per accedere ai sottomenu. Utilizzare i tasti ▲/▼ per modificare i valori e EXIT per uscire.

Posso collegare un computer a questo monitor?

Sì, collegare il cavo D-Sub fornito tra il monitor e il PC. Selezionare l'ingresso PC tramite il tasto SOURCE del telecomando o del pannello.

Come ripristinare le impostazioni di fabbrica?

Accedere al menu Configurazione e poi Plug & Play. Inserire il codice PIN (predefinito 0000) e seguire le istruzioni per riavviare la configurazione iniziale.

Cosa fare se il telecomando non funziona?

Controllare le batterie (sostituirle se necessario) e assicurarsi che nessun ostacolo blocchi il sensore a infrarossi del monitor. La distanza massima è di circa 7 metri.

Come pulire lo schermo?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto (il panno per la pulizia fornito è ideale). Non utilizzare mai prodotti abrasivi o solventi.

Dove trovare i pezzi di ricambio?

Contattare il servizio post-vendita Samsung o un rivenditore autorizzato. I pezzi come il supporto, il telecomando o il cavo di alimentazione possono essere ordinati.

MANUALE UTENTE SYNCMASTER 2333HD SAMSUNG

Se avete commenti o domane sui prodotti SAMSUNG, contattate il Servizio Clienti SAMSUNG. (Vedere retro di copertina per maggiori informazioni.)

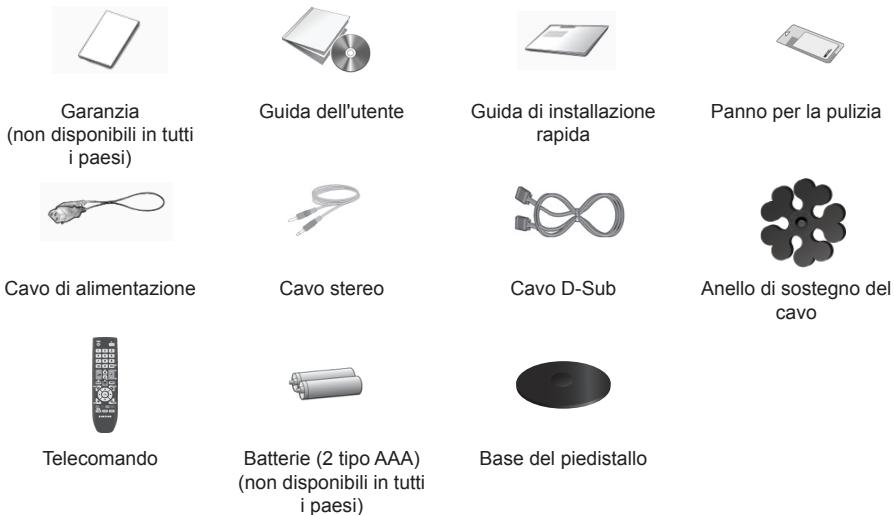

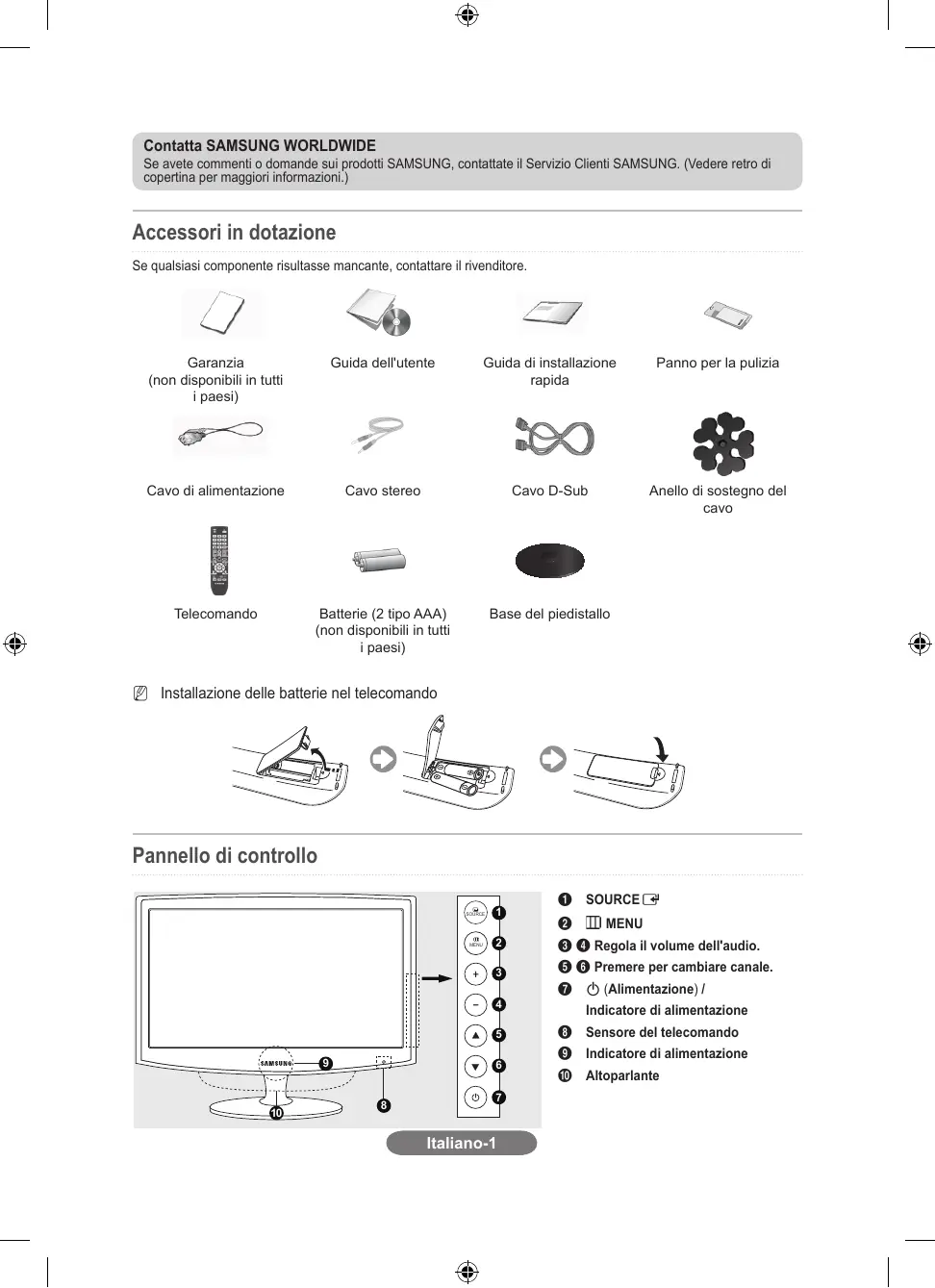

Accessor in dotazione

Se qualsiasi componente risultasse mancante, contattare il rivenditore.

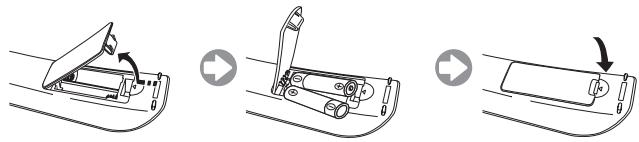

Installatione delle batterie nel telecomando

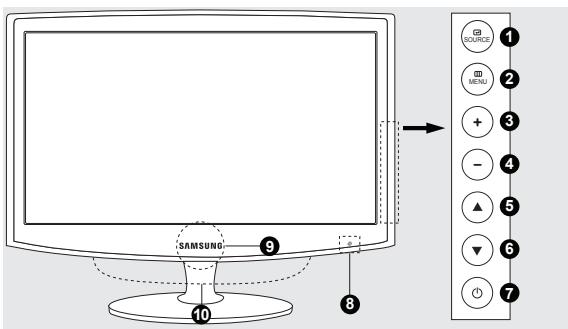

Pannello di controllo

SOURCE
2 III MENU
Regola il volume dell'audio.
5 6 Premere per cambiare canale.
7 (Alimentazione) / Indicatore di alimentazione
Sensore del telecomando
9 Indicatore di alimentazione
10 Altoparlante

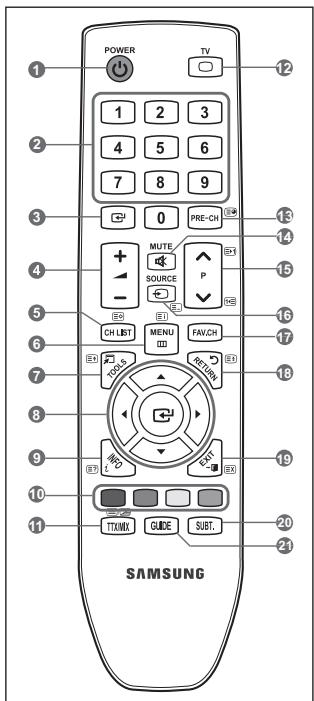

Telecomando

Il telecomando èutilizzabile finauna distanza di 7 metridal tevisore.
Una illuminazione troppo intensa può essere conseguenze sulle prestazioni del telecomando.
La forma e il colore del prodotto possono variare in base al modello.

1 POWER: Premere per accendere e spegnere il teilevisore.
TASTI NUMERICI : Premere per cambiare canale.
3 ENTER: Attiva le dati di menu evidenziate.
4 - +: Premere per augmentare o diminuire il volume.
CH LIST : Per visualizzato l'elenco dei canali sullo schermo.
6 MENU : Visualizza il menu a video principale.
7 TOOLS: Per selezione rapidamente le funzioni più frequentlytte usizzate.
SU /GU^ SINISTRA / DESTRA ENTER : Utile per selezionare i menu OSD e modificarne i valori impostati.
9 INFO:Premere per visualizzare le informazioni sullo schermo TV.
10 TASTI NUMERICI : Premere per aggiuungere o eliminare canali e per memorizzare canali nell'elenco dei canali preferiti nel menu "Elenco canali".

TTX/MIX: La maggior parte delle emittenti tevisive fornisce informazioni scrittetramite il servizio Teletext.
- Tasti Teletext
5E0,6E0,7E0,9E0,10E1
12,13E,15E10E,16E,18E,19E
TV:Selezione direttamente la modalità TV.
PRE-CH:Consente di tornare al canale precedentemente visualizzato.
MUTE:Premere per escluder temporaneamente l'audio.
15 APV:Premere per cambiare canale.
SOURCE: Premere per visualizzare e selezione are sorgenti video disponibili.
17 FAV.CH:Premere per passare ai canali preferiti.
RETURN:Ritorna al menu precedente.
EXIT:Premere per uscire dal menu.
20 SUBT.:Visualizzazione sottotitoli digitali
GUIDE: Visualizzazione della Guida elettronica dei programmi (EPG, Electronic Program Guide).

Risoluzione dei problemi

Problema	Soluizione
Nessun audio o immagine	Controllare che il cavo di alimentazione sia collegato alla presa di currente. Verificare di aver premuto il tasting sul disposito. Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine. Controllare il volume.
Immagine normale ma audio assente	Controllare il volume. Controllare se il tasting MUTE del telecomando è stato premuto. Verificare le impostazioni dell'opzione Speaker Select.

Se il teilevisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza.

Preimpostazione: Collegare l'alimentazione e l'antenna.

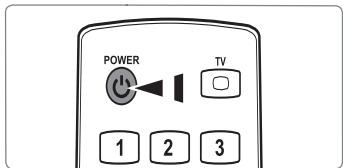

1. Premere POWER sul telecomando.

E' inottre possible usare il tasto POWER 念 sul tevisore.

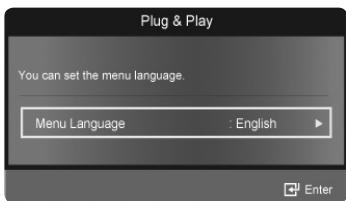

Viene visualizzato il messaggio You can set the menu Language.

1. Premere ENTER. Selezionare la lingua desiderata premendo o . Premere ENTER per confermare la scelta.

2. Premere o per selezionare Demo Negozio o Uso dom, quando premere ENTER.

Si consiglia di impostare la modalità TV su Uso dom per ottenerile la migliorie qualità dell'immagine in un ambiente domestico.
Demo Negozio è intesa solo per un uso commerciale del prodotto.
Se l'unité è stata accidentally impostata sulla modalità Demo Negozio e si considera tornare alla modalità Uso dom (Standard): Premere il tasto Volume del televisione. Quando il

menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del tevisore per 5 secondi.

1. Premere ENTER. Selezionare la nazione desiderata premendo il pulsante o . Premere ENTER per confirmare la scelta.

2. Premere o per selezionare Antenna o Cavo, quindi premere ENTER

3. Antenna : Segnale antenna Antenna.
   Cavo: Segnale antenna Cavo.

4. Premere il pulsante o per selezionare i canali da memorizzare. Premere ENTER per selezionare Start.

Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali.
Digitale e Analogico: Canali digitali e analogici.

Digitale:Canali digitali.

Analogico : Canali analogici.

La ricerca dei canali inizia e termina in modo automatico.
Premere ENTER in qualsiasi momento per interrompere il processo di memorizzazione.
Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio.

1. Premere ENTER. Premere o▼ per selezionare Auto, quindi premere ENTER

Selectionando Manuale,iene visualizzato il messaggio Imposta la data e l'ora correnti.
Ricevendo un segale digitale, l'orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per impostare l'orologio.

1. Viene visualizzata la descrizione per il metod di connessione che fornisce la migliorare qualità dello schermo HD. Leggere la descrizione e premere il tasto ENTER.
2. Viene visualizzato il messaggio Buona Visione. Al termine, premere ENTER

Per reimpostare esta funzione...

1. Premere il tastingo MENU per visualizzare il menu.Premere o▼per selezionare Impostazione,quindi premere ENTER
2. Premere nuovamente ENTER per selezionale Plug & Play.
3. Digitare il PIN a quello cître. Il PIN predefinito di un nuovo appearecchio TV è '0-0-0-0'.

Perambiare il codice PIN,utilizzare la funzione Cambia PIN.
La funzione Plug & Play è disponibile solo in modalità TV.

Visualizzazione dei menu

Prima di utilizzare il teilevisore, seguire questi passaggi per imparare a navigare tra i menu, selezionando e regolando le diverse funzioni.

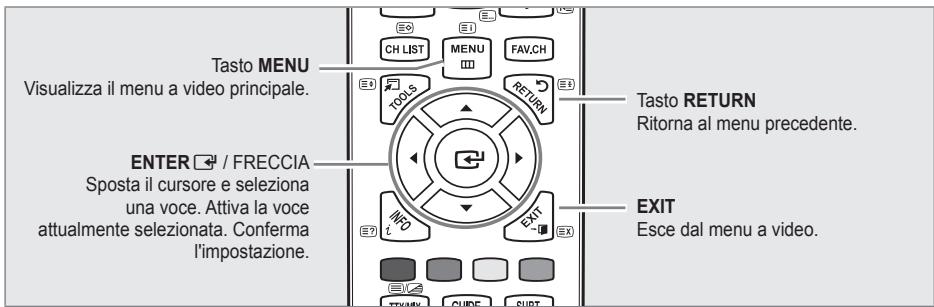

Uso dei menu OSD (On Screen Display)

La Procedure d'accesso peut essere diversa a seconda del menu selezionato.

1. Premere il tasto MENU.
2. Il menu principale viene visualizzato a scherno. Sul dato sinistro del menu compaiano alcune icone : Imagine, Suono, Canale, Impostazione, Indata, Applicazione, Supporto.
3. Premere il tasting a o▼ per selezionare una delle icone.
4. Quindi premere ENTER per accedere ai除去 menu dell'icona.

5. Premere o per selezionare uno dei sotto menu dell'icona.

6. Premere o per diminuire o augmentare il valore di unchiolemento L'OSD di regolazione cui differire in base al menu selezionato.

7. Premere ENTER per completing la configurazione.
8. Per uscire, premere EXIT.

Per ulteriori informazioni sulle procedure operative, consultare il manuale su CD fornito in dotazione

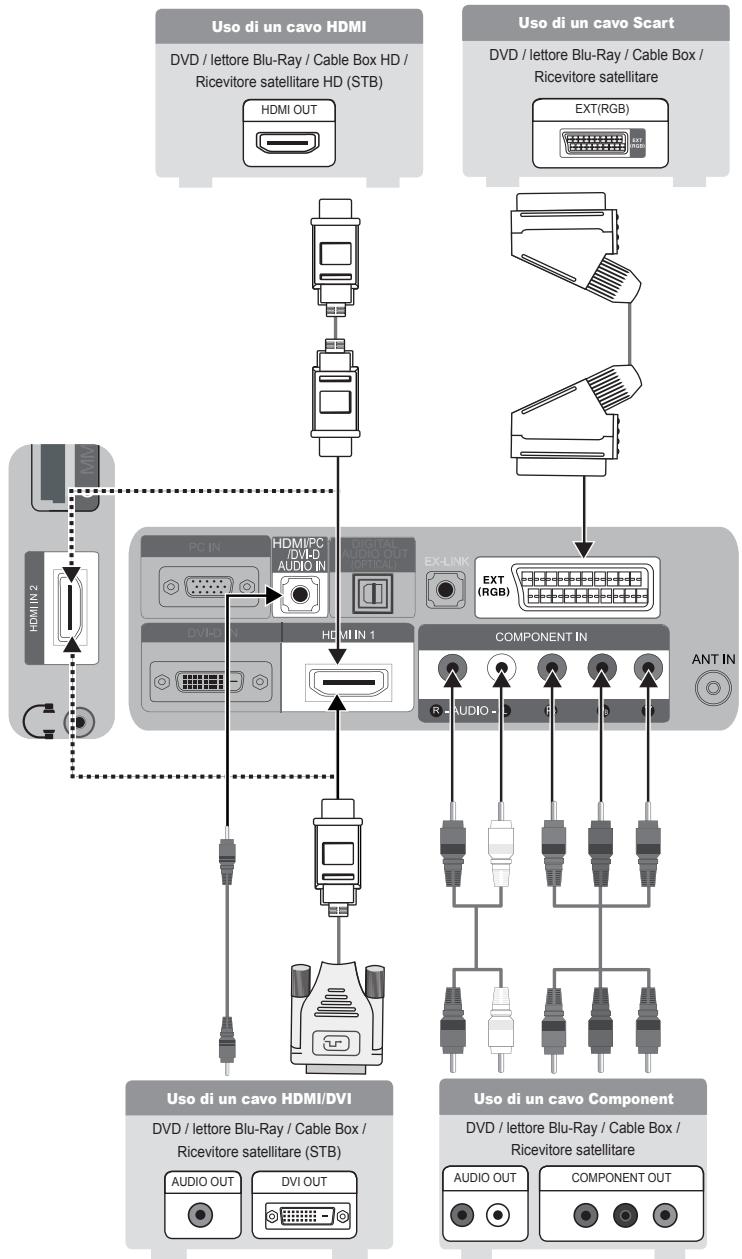

Collegamento di un dispositivo AV

La forma e il colore del prodotto possono variare in base al modello.

Italiano-5

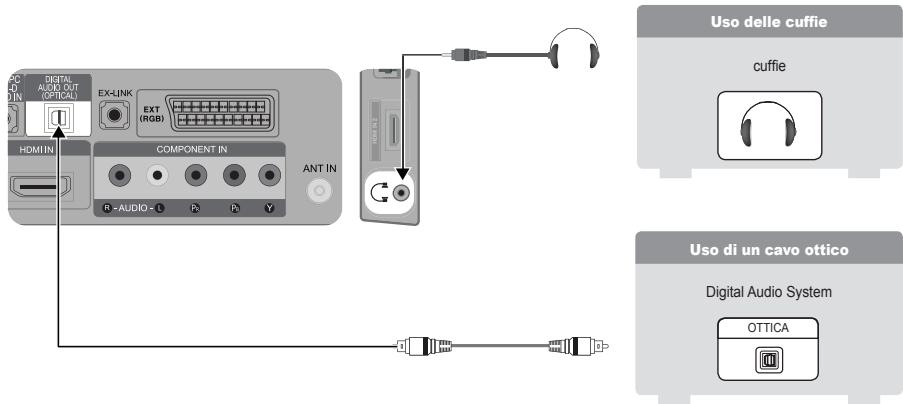

Collegamento di un dispositivo audio

La forma e il colore del prodotto possono variare in base al modello.

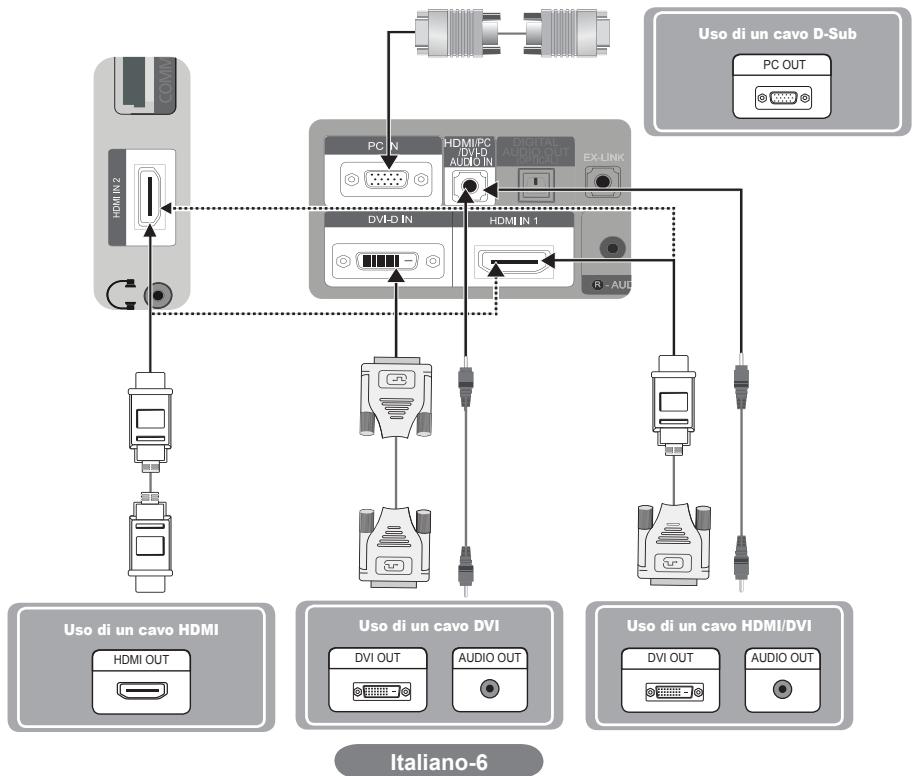

Collegamento di un PC

La forma e il colore del prodotto possono variare in base al modello.

Analogue: analogni kanali.

Iskanje kanalov se bo samodejno začelo in končalo.
Ce ze lite shranjevanje kadar koli prekiniti, pritisnite gumb ENTER
Ko so shranjeni vsi kanali, ki so na voljo, se priake sporocilo Set the Clock Mode..

1. Pritisnite gumb ENTER S pritiskanjem gumba ali izberite Auto in nato pritisnite gumb ENTER

Ce izberete Manual, se prikaze Set current date and time.
Ce ste prejeli digitalni signal, se bo czas samodejno nestavil. Ce se ne, izberite Manual, da nestavite uro.

1. Prikaze se opis za način povezave za najboljšo kakovost zaslona v visoki ločljivosti. Preverite opis in pritsnite gumb ENTER.
2. Prikaze se sporocilo Enjoy your TV. Ko koncate, pritsinite gumb ENTER
