Termék típusa	Beépített TV tunerrel rendelkező LCD monitor
Márka	Samsung
Modell	SyncMaster 2333HD
Képernyő mérete	23 hüvelyk (58,4 cm)
Maximális felbontás	1920 x 1080 (Full HD)
Képarány	16:9
Videó csatlakoztathatóság	D-Sub (VGA), Composite, Component (adapterrel), HDMI (nem meghatározott, de valószínű)
Audio csatlakoztathatóság	Sztereó bemenet, beépített hangszórók (2 x ?W)
TV funkciók	DVB-T tuner, teletext, elektronikus programújság (EPG), csatornalista, feliratok
Tápellátás	AC 100-240V, 50/60Hz (hálózati adapter mellékelve)
Energiafogyasztás	Körülbelül 55 W (tipikus)
Tartozékok	Tápkábel, D-Sub kábel, sztereó kábel, távirányító, elemek (AAA x2), tisztító kendő, állvány alap, gyors telepítési útmutató, használati útmutató, garancia kártya
Súly (állvánnyal)	Körülbelül 5 kg
Méretek (állvánnyal)	550 x 400 x 200 mm (hozzávetőleges)
Üzemi hőmérséklet	10°C - 40°C
Üzemi páratartalom	10% - 80%, nem lecsapódó
Karbantartás és tisztítás	Tisztítás előtt húzza ki a készüléket. Használjon puha, száraz rongyot. Ne használjon vegyszereket.
Biztonság	Ne tegye ki esőnek vagy nedvességnek. Ne nyissa fel a házat. Csak a mellékelt adaptert használja.
Javíthatóság	Pótalkatrészek elérhetők a Samsung vevőszolgálatán keresztül. Javítás szakember által ajánlott.

Gyakran ismételt kérdések - SYNCMASTER 2333HD SAMSUNG

Hogyan kapcsoljam be a Samsung SyncMaster 2333HD monitort?

Nyomja meg a POWER gombot az előlapon vagy a távirányítón. Győződjön meg róla, hogy a tápkábel csatlakoztatva van.

Mit tegyek, ha a képernyő fekete marad és nincs hang?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e, és a fali aljzat működik. Nyomja meg a POWER gombot. Győződjön meg róla, hogy a kontraszt és a fényerő nincs minimumra állítva.

Hogyan állítsam be a csatornákat első alkalommal?

Az első bekapcsoláskor megjelenik a Plug & Play menü. Kövesse a lépéseket a nyelv, ország, antenna típus (földi vagy kábel) kiválasztásához, majd indítsa el a csatornák automatikus keresését.

Miért nincs hang, miközben a kép normális?

Ellenőrizze a hangerőt, és győződjön meg róla, hogy a távirányító MUTE gombja nincs aktiválva. Ellenőrizze a Speaker Select beállítást a Hang menüben.

Hogyan használjam a képernyőmenüt?

Nyomja meg a MENU gombot a főmenü megjelenítéséhez. Használja a nyílgombokat az ikonok (Kép, Hang, Csatorna stb.) közötti navigáláshoz, majd az ENTER-t az almenük eléréséhez. Az ▲/▼ gombokkal módosíthatja az értékeket, az EXIT-tel léphet ki.

Csatlakoztathatok számítógépet ehhez a monitorhoz?

Igen, csatlakoztassa a mellékelt D-Sub kábelt a monitor és a PC között. Válassza ki a PC bemenetet a távirányító vagy az előlap SOURCE gombjával.

Hogyan állítsam vissza a gyári beállításokat?

Lépjen a Beállítások menübe, majd a Plug & Play menüpontba. Adja meg a PIN kódot (alapértelmezett: 0000), és kövesse az utasításokat a kezdeti beállítás újraindításához.

Mit tegyek, ha a távirányító nem működik?

Ellenőrizze az elemeket (cserélje ki szükség esetén), és győződjön meg róla, hogy semmi sem akadályozza a monitor infravörös érzékelőjét. A maximális távolság körülbelül 7 méter.

Hogyan tisztítsam a képernyőt?

Húzza ki a készüléket. Használjon puha, száraz rongyot (a mellékelt tisztító kendő ideális). Soha ne használjon súrolószereket vagy oldószereket.

Hol találom a pótalkatrészeket?

Lépjen kapcsolatba a Samsung vevőszolgálatával vagy egy hivatalos viszonteladóval. Az olyan alkatrészek, mint az állvány, a távirányító vagy a tápkábel, megrendelhetők.

HASZNÁLATI ÚTMUTATÓ SYNCMASTER 2333HD SAMSUNG

Kapcsolatifelvétel: SAMSUNG WORLDWIDE

Bármilyen észrevétele, vagy kérédese van SAMSUNG termékek Kapcsolatban, forduljon a SAMSUNG ügfélszolgálathoz. (További informácio a hátoldalon)

A mellekelt tartozekok

Ha barmelyik tartozek hianyzik, forduljon a markakereskedohoz.

Garanciakártya (Nem(AP)nén régioban elerhetó)

Hasznalatiutasitas

Gyors telepitési segédlet

Törlökendő

Tápkábel

Sztereó kábel

D-sub kabel

Kabeltortgyur

Tárványítő

elemek (2 db AAA)

(Nem minded régioban elerhetó)

Az allvany alapja

Az elementek behelyezese a taviranyitóba

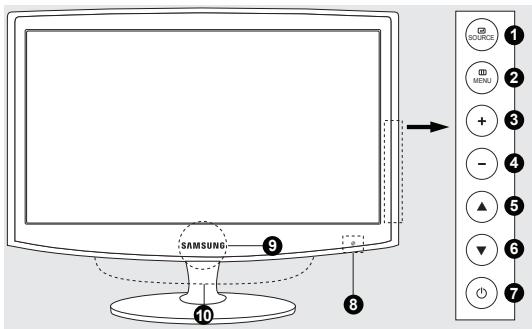

A gezérlopanel attekintése

1 SOURCE
2 MENU
A hangeró beallitasa.
5 6 Csatornavaltas.
T (Tápellátás) Tápfeszültseşgelzo
Tavirányito érzékelöje
Tápfeszültseşgelő
10 Hangszóró

A tárványító a televíziétól 7 méteres tívolságon belül használhatja.
Az erós fénybefolyásohlatja távirányító teljesitményét.
A termek szine és formája típsonként különbozhet.

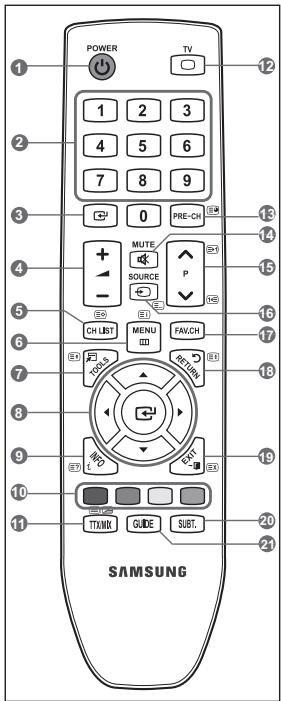

1 POWER:A televizio be-és kikapcsolasa.
SZÁMGOMBOK: Csatornavítás.
ENTER: Aktivalja a kijelölt menüelemet.
4 A hangero csokkentese vagynovelse.
CH LIST: A csaternalistak megjelenitse a képernyón.
6 MENU:A fó képernyǒmenü megjelenitése.
7 TOOLS: A gyakran használt funkciók gyors kivalasztása.
FEL /LEV/BAL /JOBB ENTER A képernyömenu kivalasztása es az értekemegváltozatasa.
9 INFO : Az informaciónk megijelenítese a TV-képernyón.
SZINES GOMBOK: Csatomák
hożáadāsă, tórlése, valamint
tárolása a kedvenc csatomákat
tartalmazó listāban a
"Csatomnalista" menüben.

1 TTX/MIX: A TV-csatornák irásos információnak teletextként valor megjelenítese.
-A teletext verzérlogombaij
53,63,73,93,101
12,13,16,17,18,19,10
TV:A TV-uzemmod kozvetlen kivalasztasa.
PRE-CH: Visszaterés az eložöleg nézzett csatornára.
MUTE: A hang átmeneti elnémitása.
15 P :Csatomavaltas.
16 SOURCE: Az összes elerhető képforrás megjelenitése és kiválasztása.
17 FAV.CH : Valtas a kedvenc csatornakra.
RETURN: Visszaterés az elozero menühöz.
19 EXIT: Kilépés a menubol.
SUBT.: Digitalis feliratozás megjelenitése
GUIDE: Az elektronikus músorfreizet (EPG) megjelenitése.

Hibaelhárítas

Problème	Megoldás
Nincs hang vagy kép	Ellenőrizze, hogy a típkábel csatlakoztatva van-e a fali csatlakozóaljzathoz. Ellenőrizze, hogy megnyomta-e a gombot a készüléken. Ellenőrizze a kép kontraszt- és fényerő-beállitását. Ellenőrizze a hangerőt.
A kép normális, de nincs hang	Ellenőrizze a hangerőt. Bizonyosodjon meg rolá, hogy nem nyomta-e meg a távirányító MUTE gombját. Ellenőrizze a hangszórá-beállitásokat.

A TV-keszülek legelsö bekapcsolásakor az alapvető felhasznalói beallitások egymás utan automatikusan elégezhetók.

Elózetes beallitás: A halózati csatlakozó és az antenna csatlakoztátá.

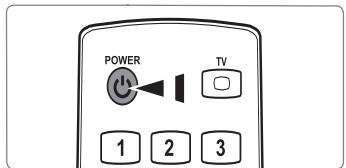

1. Nyomja meg a távirányító POWER gombját.

Hasznalhatja a TV-keszulek POWER gombjat is.

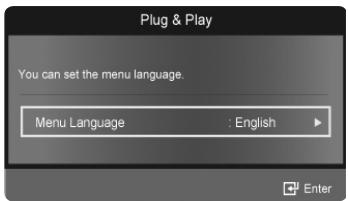

Megielenik az You can set the menu Language. üzenet.

1. Nyomja meg az ENTER ☐ gombot. A ⋅ es ⋅ gombok segít ségevéi valassza k i要考虑lo nyelvet. Az ENTER ☐ gombbalhaghyatjá jová választását.

2. A vagy gombbal valassza ki az Üzlet mod vagy Otthon lehetoseget, majd nyomja meg az ENTER 一 gombat.

Azt javasoljuk, hagy TV-keszuléket alltsa Otthon üzemmodba, hogy a legkivalóbb képminoséget elvezhesse otthonaban.
Uzlet mód üsemod alkalmazása kereskedelmi környezdet javasolt.
Ha a keszüléket vétletenül Üzlet mod üzemmodba
alllitotta, és szeretne viszzatéri mi az Othon (Normál)
beallitasra: Nyomja meg a TV hangerőszabályzo gombját. Amikor megelenik a hangeró képernyömenüfe, tartsa lenyomva 5 masodpercig a MENU gombot a TV-n.

1. Nyomja meg az ENTER gombot. A és gombok segitségével valassza ki a megfelelo országot. Az ENTER gombbal hagyhatja jóva választását.

2. A es gombokkal valassza ki a Antenna vagy a Kabel lehetoseget, majd nyomja meg az ENTER gombat.

3. Antenna: Antenna antennajel.

4. Kabel: Kabel antennajel.

5. A ▲ e s gombok segtegevel valassza t a taro nki kivant csatormaorrast. Nyomja meg az ENTER gombot a Start kivalasztasahöz.

Az antennaforrás Kábel ra történ állitása esétén megjelenik egy ablak, amelyben megadhatja a digitális csatornakerés értekét.
Digitalis es Analog: Digitalis es Analog csatomak.

Digitális : Digitális csatornák.

Analog: Analog csatornak.

A csatornakeresés automatikusan indul el és áll le.
Az ENTER gomb megnyomásával bárnikor megszakíthatja a tárolási folyamatot.
Miutan az osszes csatorna elmentese megtortent, megjelenik a Az Ora uzemmod beallitasa. uzenet.

1. Nyomja meg az ENTER gombot. A es gombokkal valassza ki az Auto lehetoseget, majd nyomja meg az ENTER gombot.

Ha a Kézi lehtöseget valasztja, megjelenik az A datum és idő beallitasa üzenet.
A pontos idébalitasa automatikusan megtörénik, amint megérkezak digitális jal. Ha mégsem, az ora beällitásházovázassa a Kézi menùpontó.

1. Megjelenik a legjobb HD képminóseget garantálo csatlakoztatási mod leírasa. Tanulmányozza át a leírást, majd nyomja meg az ENTER gombat.
2. Megjelenik a Kellemes tvezest! uzenet. Ha vegzett, nyomja meg az ENTER gbot.

Ha vissza kivanja allitani ezt a funkciot...

1. A menu megjelenitéshez nyomja meg a MENU gombot. A ▲ vagy a▼ gombbal valassza ki a Beallitas lehetoseget, majd nyomja meg az ENTER□gombot.
2. A Plug & Play menüpont kivalasztáhsoz nyomja meg ismét az ENTER gombat.
3. Irja be 4 szamjegyü PIN kódjat. Az uy TV-keszülék alapértelmezett PIN-kóda „0-0-0-0".

A PIN kód megvátzatáshoz használá a PIN modosítás funksiót.
A Plug & Play funkcióCsak TV uzemmodban elerheto.

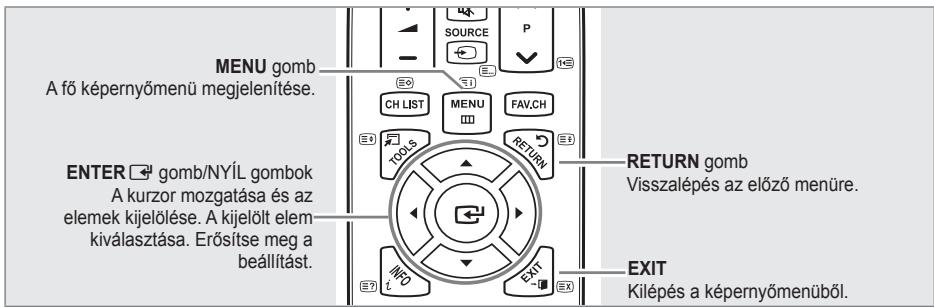

A menürendszer áttekintése

A TV-keszülk hasznalatba vetele elott kovesse az alabbi lépeseket, amelyek segitségevel meganulhatja, hogyan navigálhat a menüben, ha ki szerétrné valasztani és be szerétrné allitani a kulönbožó funkciókat.

A Képernyómenu muködése

Az eleres modja a kivalasztott menutol fuggoen kulonbozhet.

1. Nyomja meg a MENU gombot.
2. A képernyön megjelenik fōmenü. A menu ñal oldalán latható ikonok: Kép, Hang, Csatona, Beallitás, Bemenet, Alkalmazás, Terméktamogatas.
3. A ▲ vagy a▼ gombbal valassza ki valamelyik ikont.
4. Azikon almenühébe történ belepéshez nyomja meg az ENTER gombat.
5. A ▲ vagy a▼ gombbal valassza ki az ikonhoz tartozó valamelyik almenüt.
6. A vagy a gombbal csokkenthei vagy noveihezi az adott elementétekét. A képeremyǒnu beallitasi modja kívalasztott menutōl fuggöen kūlönbozheit.
7. A beallitás befejezeséhez nyomja meg az ENTER gombot.
8. A kilépéshez nyomja meg az EXIT gombat.

A muködtetés tovabbi részleteit lásd a CD-n talalható utmutatóban.

A termek szine es formajá tipusonként kūlɒbözhet.

Magyar-5

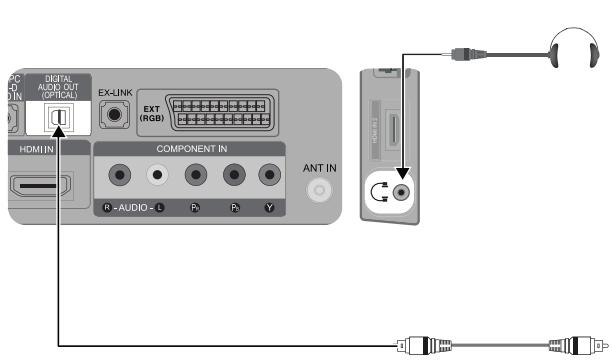

Audioeszköz csatlakoztatása

A termek szine és formaja típuskontént különbozhet.

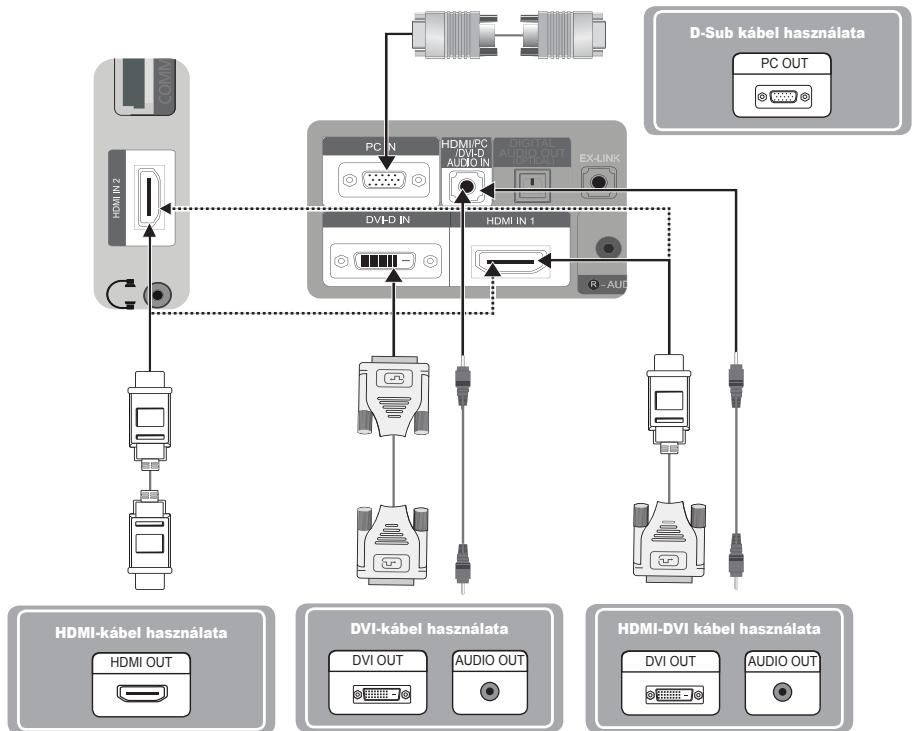

Számítógep csatlakoztatása

A termek szine és formaja típuskontént különbozhet.

Magyar-6
