MANUAL DE UTILIZADOR IF BLUETOOTH/ USB C'N'C BLAUPUNKT

03.06.2008 11:45:32 Uhr

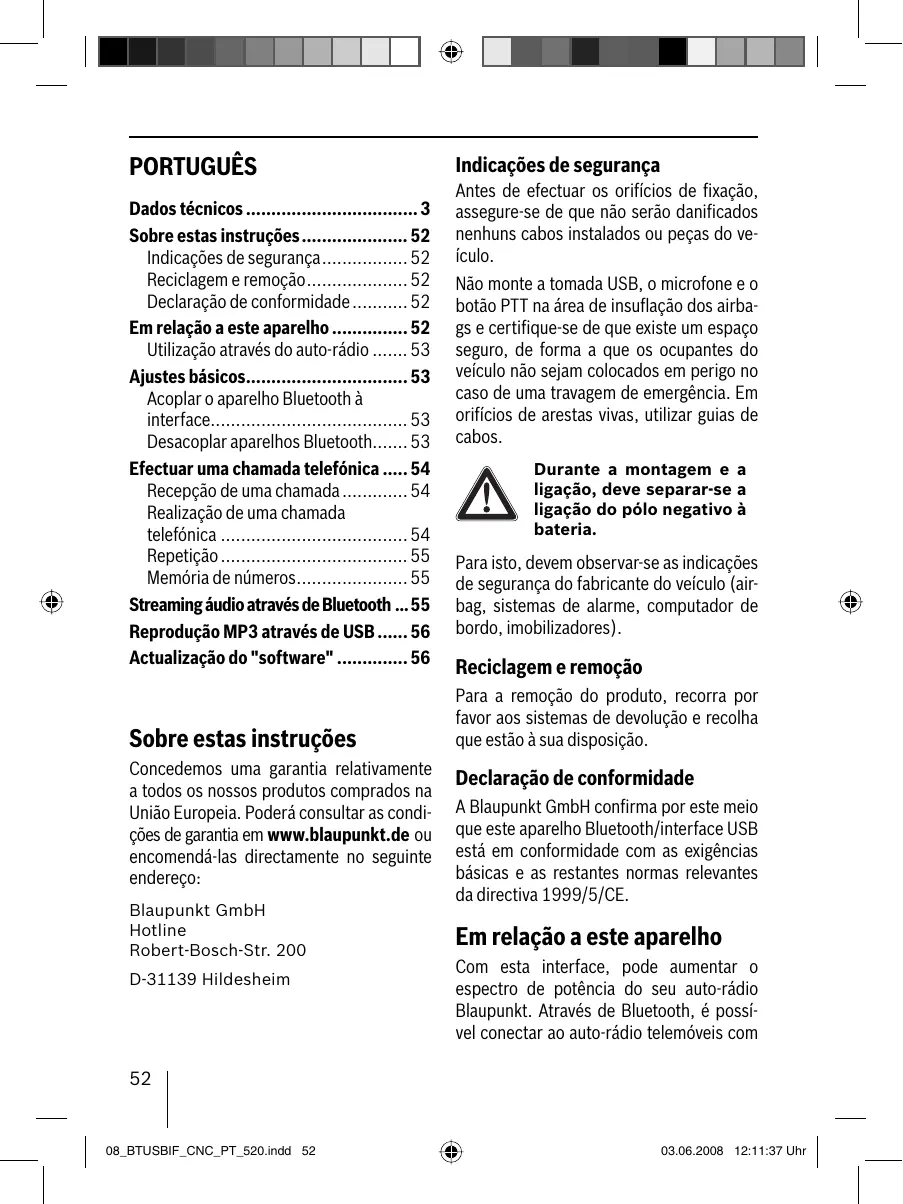

PORTUGUÊS Dados técnicos 3 Sobre estas instruções 52 Indicações de segurança 52 Reciclagem e remoção 52 Declaração de conformidade 52 Em relação a este aparelho 52 Utilização através do auto-rádio 53 Ajustes básicos 53 Acoplar o aparelho Bluetooth à interface 53 Desacoplar aparelhos Bluetooth 53 Efectuar uma chamada telefónica 54 Recepção de uma chamada 54 Realização de uma chamada telefónica 54 Repetição 55 Memória de números 55 Streaming áudio através de Bluetooth ...55 Reprodução MP3 através de USB 56 Actualização do "software" 56

Sobre estas instruções Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las directamente no seguinte endereço: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Indicações de segurança Antes de efectuar os orifícios de fixação, assegure-se de que não serão danificados nenhuns cabos instalados ou peças do veículo. Não monte a tomada USB, o microfone e o botão PTT na área de insuflação dos airbags e certifique-se de que existe um espaço seguro, de forma a que os ocupantes do veículo não sejam colocados em perigo no caso de uma travagem de emergência. Em orifícios de arestas vivas, utilizar guias de cabos. Durante a montagem e a ligação, deve separar-se a ligação do pólo negativo à bateria.

Para isto, devem observar-se as indicações de segurança do fabricante do veículo (airbag, sistemas de alarme, computador de bordo, imobilizadores).

Reciclagem e remoção Para a remoção do produto, recorra por favor aos sistemas de devolução e recolha que estão à sua disposição.

Declaração de conformidade A Blaupunkt GmbH confirma por este meio que este aparelho Bluetooth/interface USB está em conformidade com as exigências básicas e as restantes normas relevantes da directiva 1999/5/CE.

Em relação a este aparelho Com esta interface, pode aumentar o espectro de potência do seu auto-rádio Blaupunkt. Através de Bluetooth, é possível conectar ao auto-rádio telemóveis com

08_BTUSBIF_CNC_PT_520.indd 52

03.06.2008 12:11:37 Uhr

Utilização através do auto-rádio Depois de conectar esta interface a um auto-rádio Blaupunkt C'n'C, pode comandar as funções e ajustes através do auto-rádio. Para algumas funções, também tem à sua disposição a tecla PTT da interface. Nestas instruções, também é descrita a utilização através do seu auto-rádio. Tenha também em atenção as instruções de serviço do seu auto-rádio, no caso de a utilização descrita nestas instruções diferir da do seu auto-rádio Blaupunkt.

Ajustes básicos Acoplar o aparelho Bluetooth à interface 쏅 Com o seu aparelho Bluetooth (p. ex. um telemóvel ou leitor de MP3), procure outros aparelhos Bluetooth. Nota: Para o efeito, leia as instruções do seu aparelho Bluetooth (palavra-chave "Acoplar" ou "Pairing"). 쏅 Prima a tecla PTT durante aprox. 4 segundos, até ela começar a piscar.

OU: 쏅 Prima a tecla MENU•OK no auto-rádio. 쏅 Prima as vezes necessárias a tecla ou , até "BLUETOOTH" aparecer no visor. 쏅 Prima a tecla para abrir o menu. 쏅 Prima as vezes necessárias a tecla ou , até "PAIR" ser indicado. para seleccionar a 쏅 Prima a tecla opção de menu "PAIR". O seu aparelho Bluetooth pode ser acoplado agora. 쏅 Quando solicitado, introduza o PIN 1234 no seu aparelho Bluetooth. Pode acoplar à interface até 5 aparelhos Bluetooth. Se forem acoplados outros aparelhos, serão apagados da lista os dados do aparelho que foi primeiro acoplado.

Desacoplar aparelhos Bluetooth Pode desacoplar especificamente aparelhos Bluetooth individuais ou todos os aparelhos acoplados no momento. Para desacoplar um aparelho Bluetooth individual, 쏅 prima a tecla MENU•OK no auto-rádio. 쏅 Prima as vezes necessárias a tecla ou , até "BLUETOOTH" aparecer no visor. 쏅 Prima a tecla para abrir o menu. 쏅 Prima as vezes necessárias a tecla ou , até "UNPAIR" ser indicado. para seleccionar a 쏅 Prima a tecla opção de menu "UNPAIR". No visor do auto-rádio, é indicada a lista dos aparelhos Bluetooth acoplados.

PORTUGUÊS Bluetooth e outros aparelhos Bluetooth, como leitores de MP3. Assim, torna-se possível usar aplicações Bluetooth, como, p. ex., sistema telefónico de mãos-livres sem cabos e streaming Bluetooth. Além disso, esta interface dispõe de uma ligação USB suplementar. Esta interface suporta a interface Commandand-Control (C'n'C) da Blaupunkt. A interface C‘n‘C permite-lhe comandar, de forma ainda mais confortável, aparelhos e suportes de dados que estejam conectados ao auto-rádio através desta interface C‘n‘C.

08_BTUSBIF_CNC_PT_520.indd 53

03.06.2008 12:11:38 Uhr

쏅 Com a tecla ou , seleccione o aparelho pretendido. 쏅 Prima a tecla para desacoplar o aparelho seleccionado. O aparelho seleccionado é desacoplado. Se, ao desacoplar, o aparelho estiver ligado à interface, a ligação Bluetooth é automaticamente separada. Para desacoplar todos os aparelhos Bluetooth acoplados, 쏅 prima a tecla MENU•OK no auto-rádio. 쏅 Prima as vezes necessárias a tecla ou , até "BLUETOOTH" aparecer no visor. 쏅 Prima a tecla para abrir o menu. 쏅 Prima as vezes necessárias a tecla ou , até "UNPAIRALL" ser indicado. para seleccionar a 쏅 Prima a tecla opção de menu "UNPAIRALL". OU: 쏅 Mantenha a tecla PTT premida durante, pelo menos, 30 segundos.

Efectuar uma chamada telefónica Se tiver acoplado um telemóvel com Bluetooth à interface, pode atender ou efectuar chamadas através do auto-rádio. Assim, o microfone da interface e os altifalantes do auto-rádio permitem telefonar com mãos-livres.

Recepção de uma chamada Atender uma chamada 쏅 Prima brevemente a tecla PTT.

OU: 쏅 Prima a tecla MENU•OK no auto-rádio. A chamada a dar entrada é atendida. Pode telefonar através do microfone e dos altifalantes do auto-rádio. Pode ajustar o volume através do auto-rádio. Recusar uma chamada 쏅 Prima prolongadamente a tecla PTT. OU: 쏅 Prima a tecla ESCAPE no auto-rádio. A chamada é rejeitada. Terminar o telefonema que está a decorrer 쏅 Prima brevemente a tecla PTT. OU: 쏅 Prima a tecla ESCAPE no auto-rádio. O telefonema é terminado.

Realização de uma chamada telefónica Para accionar uma chamada, 쏅 prima a tecla MENU•OK no auto-rádio. 쏅 Prima as vezes necessárias a tecla ou , até "BLUETOOTH" aparecer no visor. 쏅 Prima a tecla para abrir o menu. 쏅 Prima as vezes necessárias a tecla ou , até "DIAL NEW" ser indicado. para seleccionar a 쏅 Prima a tecla opção de menu "DIAL NEW". Se já tiver efectuado chamadas, no visor é indicado o último número marcado. 쏅 Prima a tecla ou para marcar o primeiro dígito do número de telefone.

08_BTUSBIF_CNC_PT_520.indd 54

03.06.2008 12:11:38 Uhr

Notas: • Se tiver introduzido um número inválido, no visor é indicado "INVALID NUMBER". • Se não tiver sido possível estabelecer a chamada, no visor é indicado "CALL ERROR". • No caso de existir uma ligação à interface, muitos telemóveis também lhe permitem introduzir números directamente no telefone e efectuar (atender) a chamada. Em seguida, a interface assume a conversação.

Repetição Para telefonar para o último número marcado, 쏅 prima a tecla DIS no auto-rádio por mais de 2 segundos. É apresentado o último número marcado. 쏅 Prima a tecla MENU•OK. A chamada é estabelecida.

Memória de números Nas teclas de memória do auto-rádio, pode memorizar e chamar números de telefone.

Memorizar número Para memorizar um número, 쏅 introduza o número como descrito no capítulo "Realização de uma chamada telefónica". Quando tiver introduzido o número completo, 쏅 prima a tecla de memória desejada por mais de 2 segundos. O número está memorizado na tecla de memória seleccionada. Telefonar para um número memorizado Para telefonar para um número memorizado, 쏅 prima a tecla DIS no auto-rádio por mais de 2 segundos. 쏅 Prima a tecla de memória com o número desejado. A número é indicado no visor. 쏅 Prima a tecla MENU•OK. A chamada é estabelecida.

Streaming áudio através de Bluetooth Para transferir ficheiros áudio para o autorádio através de Bluetooth, deve activar esta função no seu aparelho Bluetooth. Para o efeito, o aparelho Bluetooth deve estar conectado à interface e suportar esta função (para o efeito, leia as instruções do seu aparelho Bluetooth). Para seleccionar o streaming áudio Bluetooth como fonte áudio, 쏅 prima as vezes necessárias a tecla SRC no auto-rádio, até "BT-STREAM" (ou o

쏅 Com a tecla , mude, respectivamente, para a posição seguinte e seleccione o dígito seguinte com a tecla ou . Quando tiver introduzido o número completo, 쏅 prima a tecla MENU•OK para efectuar a chamada. "CALL" e a duração da chamada são indicados no visor.

08_BTUSBIF_CNC_PT_520.indd 55

03.06.2008 12:11:39 Uhr

nome do aparelho conectado) aparecer no visor. Nota: Pode comandar a reprodução de faixas através de streaming áudio Bluetooth a partir do auto-rádio, se o seu aparelho Bluetooth suportar esta função. Para o comando do streaming áudio, estão à sua disposição as funções de selecção da faixa, interrupção da reprodução (pausa) e busca rápida para a frente e para trás. Leia nas instruções do seu auto-rádio Blaupunkt o modo como estas funções podem ser seleccionadas, p. ex., no modo de MP3. Tenha em atenção que nem todos os aparelhos Bluetooth permitem um comando à distância ou suportam todas as funções mencionadas.

Reprodução MP3 através de USB Pode conectar um suporte de dados USB com ficheiros MP3 à interface para reproduzir os ficheiros MP3 através do auto-rádio. O auto-rádio deve estar ligado. Nota Desligue sempre o aparelho antes de conectar ou desconectar o suporte de dados USB, para que o suporte de dados seja correctamente reconhecido e removido. 쏅 Conecte o suporte de dados USB ao cabo USB da interface. 쏅 Prima as vezes necessárias a tecla SRC no auto-rádio, até "USB" (ou o nome do aparelho conectado) aparecer no visor.

Notas: • Se o seu auto-rádio possuir uma ligação USB própria, uma fonte áudio conectada através desta também pode surgir como "USB" no visor. • Comande a reprodução através do seu auto-rádio. Para o efeito, leia nas instruções do seu auto-rádio Blaupunkt o capítulo relativo ao modo de MP3. • Tenha em atenção que os auto-rádios com modo de pesquisa MP3 precisam de informações sobre os directórios do suporte de dados e os ficheiros neles contidos. Se não for possível transmitir estes dados com rapidez suficiente ao auto-rádio, p. ex., no caso de um grande número de directórios e ficheiros, o auto-rádio regressa automaticamente do modo de pesquisa MP3 para a indicação normal.

Actualização do "software" Pode efectuar por si próprio a actualização do "software" da interface para tornar a interface compatível com novos telemóveis. Nota: Se actualizar o "software", pode acontecer que estas instruções de serviço percam actualidade. Por favor, transfira uma versão recente das instruções na página www.blaupunkt.de. Para a actualização do "software", precisa de: • suporte de dados USB (p. ex. caneta USB) com uma formatação FAT16 ou

08_BTUSBIF_CNC_PT_520.indd 56

03.06.2008 12:11:39 Uhr

• computador com acesso à Internet • "software" ZIP Actualização 쏅 Instale o directório "Blaupunkt" no nível superior do suporte de dados USB. Exemplo: "W:\Blaupunkt" 쏅 Carregue o "software" da interface Bluetooth/USB a partir de www.blaupunkt.de e memorize-o num directório do seu computador. 쏅 Descompacte o ficheiro ZIP e copie os ficheiros que nele se encontram para o directório "Blaupunkt" no suporte de dados USB. 쏅 Desactive o suporte de dados USB no computador. 쏅 Conecte o suporte de dados USB ao cabo USB da interface. 쏅 Ligue o auto-rádio. 쏅 No menu do auto-rádio, seleccione o ajuste "CDC ON" (para o efeito, leia o seguinte capítulo "Ajustar o modo da entrada AUX traseira"). 쏅 Mantenha a tecla PTT premida; simultaneamente, desligue e volte a ligar o auto-rádio. 쏅 Solte de novo a tecla PTT. Inicia-se o processo de carregamento. 쏅 No auto-rádio, seleccione o leitor multi-CD (CDC) como fonte áudio. No visor é indicado o progresso do processo de carregamento. Assim, são indicados os números das faixas de "1" a "5", por ordem crescente, bem como, em cada nú-

mero da faixa, o respectivo tempo de leitura. Se o processo de carregamento estiver concluído, o número da faixa "99" e a duração "59:59" são indicados no visor. Notas: • Se a indicação de progresso parar antes do fim do processo de carregamento, retire o suporte de dados USB e volte a conectá-lo ao cabo USB da interface. Se isso não for bem sucedido, repita o processo de actualização. • Se, no final do processo de carregamento, for apresentada a duração "00:00", surgiu um erro. Neste caso, repita o processo de actualização. 쏅 No menu, seleccione o ajuste "CDC OFF". 쏅 Desligue e volte a ligar o auto-rádio. O novo "software" fica então activo. Nota: Durante a actualização, são criados dois ficheiros no directório "Blaupunkt" do suporte de dados USB com informações sobre a interface e o processo de actualização. É possível abrir e ler ambos os ficheiros no computador, através de um editor de texto simples: • No ficheiro "id.txt" encontra informações sobre o estado da interface, p. ex., as versões do software e hardware actuais, bem como o "ID Bluetooth" da interface. • No ficheiro "setup.log" encontra informações sobre o processo de actualização, p. ex., a mensagem sobre uma instalação bem sucedida ou sobre erros ocorridos.

PORTUGUÊS FAT32 e uma capacidade mín. de memória livre de 4 MB

08_BTUSBIF_CNC_PT_520.indd Abs1:57

03.06.2008 12:11:39 Uhr

Ajustar o modo da entrada AUX traseira Para comutar entre "CDC OFF" e "CDC ON", 쏅 prima a tecla MENU•OK do auto-rádio. No visor é indicado "MENU". 쏅 Prima as vezes necessárias a tecla ou , até "VARIOUS MENU" aparecer no visor. 쏅 Prima a tecla para abrir o menu. 쏅 Prima as vezes necessárias a tecla ou , até "CDC OFF" ou "CDC ON" ser indicado. 쏅 Prima a tecla ou , para comutar entre os ajustes "CDC OFF" e "CDC ON". Se alterar o ajuste, o aparelho desliga-se brevemente e volta a ligar-se com o ajuste seleccionado (Reset).

Poderá encontrar mais informações sobre a interface Bluetooth em: www.blaupunkt.de

Reservado o direito a alterações!
