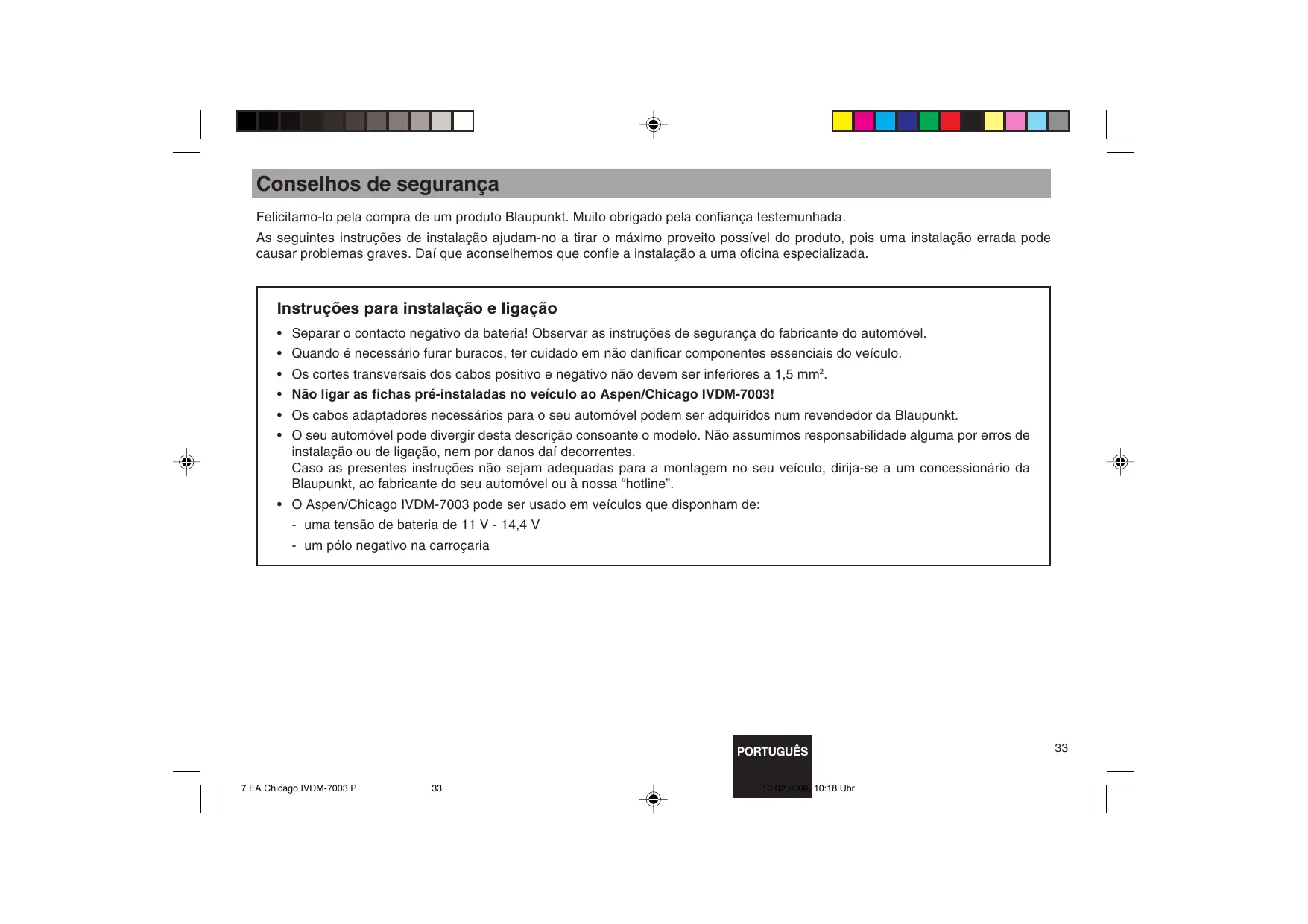

Conselhos de segurança Felicitamo-lo pela compra de um produto Blaupunkt. Muito obrigado pela confiança testemunhada. As seguintes instruções de instalação ajudam-no a tirar o máximo proveito possível do produto, pois uma instalação errada pode causar problemas graves. Daí que aconselhemos que confie a instalação a uma oficina especializada.

Instruções para instalação e ligação • Separar o contacto negativo da bateria! Observar as instruções de segurança do fabricante do automóvel. • Quando é necessário furar buracos, ter cuidado em não danificar componentes essenciais do veículo. • Os cortes transversais dos cabos positivo e negativo não devem ser inferiores a 1,5 mm2. • Não ligar as fichas pré-instaladas no veículo ao Aspen/Chicago IVDM-7003! • Os cabos adaptadores necessários para o seu automóvel podem ser adquiridos num revendedor da Blaupunkt. • O seu automóvel pode divergir desta descrição consoante o modelo. Não assumimos responsabilidade alguma por erros de instalação ou de ligação, nem por danos daí decorrentes. Caso as presentes instruções não sejam adequadas para a montagem no seu veículo, dirija-se a um concessionário da Blaupunkt, ao fabricante do seu automóvel ou à nossa “hotline”. • O Aspen/Chicago IVDM-7003 pode ser usado em veículos que disponham de: - uma tensão de bateria de 11 V - 14,4 V - um pólo negativo na carroçaria

PORTUGUÊS 7 EA Chicago IVDM-7003 P

Índice Conselhos de segurança ... 33 Montagem 35

Componentes fornecidos .. 53 Figuras 55

Dimensões de montagem 59 Gama de giro do monitor 59

Ligação eléctrica e dos altifalantes 35 Tomadas adicionais livres 35 Altifalante central 35 Sinal do travão de mão 35 Positivo comutado do amplificador 35 Ligação do RC 10 (acessório opcional) .. 35

Instalação 36 Antena do rádio 36 Posição de instalação 36 Montagem do suporte 36 Montagem da unidade do monitor 36 Desmontagem da unidade do monitor .. 36 Montagem do amplificador 36

Ligação do amplificador 37 Ligação do TravelPilot EX-V 37 Ligação do sinal de vídeo 37 Ligação do sinal áudio 37

Câmara de marcha atrás 37 Ligação da luz de marcha atrás 37 Ligação da câmara de marcha atrás .... 37

Diagramas de ligação 37

7 EA Chicago IVDM-7003 P

10.02.2006, 10:18 Uhr

Montagem 1. Ligação Atenção! Não assumimos qualquer responsabilidade por ligações erradas nem por danos daí decorrentes!

1.1 Ligação eléctrica e dos altifalantes A ligação ao veículo faz-se com o cabo de ligação fornecido (8 619 003 044), bem como com um cabo adaptador específico para o seu automóvel (ver figura 1). Nota: Os veículos pré-equipados com conectores ISO precisam igualmente de um cabo adaptador adequado.

1.2 Tomadas adicionais livres Os cabos mencionados em baixo devem ser ligados, separadamente e no caso de necessidade, aos terminais previstos para o efeito no veículo (ver figura 1). 1 Travão de mão (PARKING) Terminal para sinal do travão de mão.

2 Positivo comutado para amplificador (TRIGGER) Saída de positivo comutado para amplificador instalado 3 Silenciador de navegação (NAVI MUTE) Porta de comando para supressão do som da fonte sonora activa, quando o sistema de navegação emite uma recomendação falada. 4 Positivo comutado (TRIGGER MAX 0,1A) Saída adicional para positivo comutado.

1.3 Altifalante central (só no Chicago IVDM-7003) A ligação do altifalante central é feita com os dois cabos pretos 5 e 6 (ver figura 1). Para informações sobre os altifalantes centrais disponíveis, contacte o seu revendedor.

1.4 Sinal do travão de mão Assente um cabo entre o comutador do travão de mão e o terminal na unidade de comando 1 (ver figura 1). Para o efeito, é importante ter em conta que, quando o travão de mão está puxado, o terminal está ligado à terra.

5 (Só no Chicago IVDM-7003) Altifalante central + (CENTER+) 6 (Só no Chicago IVDM-7003) Altifalante central - (CENTER-) Altifalante adicional, montado no centro do painel de instrumentos. 7 Silenciador de telefone (TEL MUTE) Porta de comando para supressão do som da fonte sonora activa, quando se faz ou recebe uma chamada.

1.5 Positivo comutado do amplificador Assente um cabo entre o terminal 2 e a entrada de positivo comutado no amplificador ou nos amplificadores (ver figura 1).

1.6 Ligação do RC 10 (acessório opcional)

8 Luz de marcha-atrás (REVERSE) Porta de comando para comutar o monitor para a câmara de marchaatrás instalada ao engrenar a marcha-atrás.

O receptor para o telecomando RC 10, opcionalmente disponível, é ligado à unidade do monitor através do adaptador fornecido juntamente 8 619 002 421 (ver figura 2).

PORTUGUÊS 7 EA Chicago IVDM-7003 P

Montagem 2.3 Montagem do suporte

2. Instalação 2.1 Antena do rádio Nos veículos pré-equipados (por ex.: VW, Seat, Audi), a corrente necessária para a antena é alimentada através de um cabo próprio para antenas (ver instruções de serviço do automóvel). Para a ligação, precisa de um divisor de alimentação de antena (encomenda nº 7 691 290 202) ou um cabo de adaptação (encomenda nº 7 607 621 129); estes acessórios são disponíveis no comércio especializado. Para a montagem e ligação da antena, veja as instruções de instalação que acompanham a antena.

2.2 Posição de instalação O ângulo de montagem tem de situar-se entre 0° e +20°. O Aspen/Chicago IVDM-7003 não foi construído para uma montagem vertical.

O suporte fornecido juntamente com o Aspen/Chicago IVDM-7003 permite uma montagem em veículos que dispõem de um espaço para rádio segundo DIN 182 x 53 x 180 mm e cujo painel de instrumentos possua uma espessura de 1-20 mm na zona das linguetas de fixação (ver figura 3). Para a montagem, empurre o suporte no espaço livre e verifique quais linguetas do suporte podem ser dobradas com uma chave de parafusos (ver figura 3a). Nota: Dobre, tanto quanto possível, todas as linguetas.

2.4 Montagem da unidade do monitor Inserir todas as fichas, o máximo possível, nas câmaras, até as molas laterais engatarem. Depois inserir o Aspen/ Chicago IVDM-7003 pela frente no suporte (ver figura 3). Encaixar ligeiramente nas duas extremidades da estrutura, até as molas engatarem no lado direito e esquerdo (ouve-se um clique).

2.5 Desmontagem da unidade do monitor Remover o espelho de plástico. Meta agora os estribos nos buracos existentes no lado esquerdo e direito, entre o aparelho e a estrutura de montagem, e empurre-os para dentro, até ouvir um clique (as molas laterais desengatam). Retire o Aspen/Chicago IVDM-7003 puxando cuidadosamente nos dois estribos. Agora podem soltar-se as ligações e puxar-se os cabos de ligação para fora (ver figura 4). Nota: Os estribos, uma vez engatados, só podem ser removidos depois de se ter puxado o Aspen/Chicago IVDM-7003 para fora.

2.6 Montagem do amplificador Monte o amplificador num lugar apropriado, usando as cantoneiras fornecidas (ver figura 5). Tenha cuidado em não tapar os orifícios da ventilação. Use o cabo de ligação para ligar a unidade sintonizadora à unidade do monitor (ver figura 2).

Atenção! Ao encastrar o aparelho, não carregue no visor, nos botões ou comutadores!

7 EA Chicago IVDM-7003 P

10.02.2006, 10:18 Uhr

Montagem 3. Ligação do amplificador O módulo do sintonizador/amplificador disponibiliza várias entradas e saídas para a ligação de componentes adicionais (ver figura 6). 9 Terminais para altifalantes, alimentação com corrente, etc.

4. Ligação do TravelPilot EX-V

: Tomada para leitor multi-CD ; Tomada para unidade de comando

4.1 Ligação do sinal de vídeo

< Terminal para saída digital (só no Chicago IVDM-7003) = Entrada de vídeo para câmara de marcha atrás > Entrada de áudio para telefone ? Entrada de áudio para navegação @ Entrada áudio / vídeo AUX 1 A Saída áudio / vídeo 1 B Saída pré-amplificador, altifalante central C Saída pré-amplificador D Entrada antena de rádio E Entrada áudio / vídeo AUX 2 F Saída áudio / vídeo 2 G Saída pré-amplificador, subwoofer H Tomada para IVSC-5502 ou IVSC3302 através do cabo de ligação 7 607 001 605

atrás, existem +12V na ligação. Ao engrenar a marcha-atrás, o Aspen/ Chicago IVDM-7003 comuta automaticamente.

A ligação deve realizar-se com os acessórios Blaupunkt concebidos para o efeito. Para informações, dirige-se ao seu revendedor.

5.2 Ligação da câmara de marcha atrás

Ligue a saída de vídeo do TravelPilot à entrada da unidade de comando usando o cabo de ligação 7 607 001 602 (4 m) ou 7 607 001 601 (1,5 m) e o cabo adaptador 8 619 002 421 (ver a figura 7).

Ligue a saída de vídeo da câmara à entrada de vídeo =. Para tal, respeite as instruções de montagem da câmara (ver figura 8).

6. Diagramas de ligação

4.2 Ligação do sinal áudio Meta o cabo adaptador 8 619 002 600 na câmara D do TravelPilot e ligue este à entrada de áudio ?. O fio livre do cabo adaptador deve ligar-se ao fio do silenciador de navegação 3 do cabo adaptador 8 619 003 045 (ver figura 7).

5. Câmara de marcha-atrás 5.1 Ligação da luz de marcha-atrás
