GEBRUIKSAANWIJZING CHICAGO IVDM-7003 EU BLAUPUNKT

Aanwijzingen voor de verilgiteit

Het doet ons genoegen dat u hebt gekozen voor een Blaupunkt-product en danken u voor het daarmee in ons getoonde vertrouwen. De volgende aanwijzingen voor het inbouwen helpen u om het product optimaal te gebruiken, want onjuiste montage kan leiden tot ernstige problemen. U dient het inbouwen waarom indien möglichk over te latent aan een opgeleide specialist van de vakhandel.

Inbouw- en aansluitvoorschriften

• Ontkoppel de minpool van de accu! Houd u waar bij aan de aanwijzingen van de autopabrikant.
• Let er bij het boren van gaten op dat er geen onderdelen van de auto beschadigd worden.
• De doorsnede van de plus- en minkabel mag Niet minder bedragen dan 1,5mm^2
• Sluit de stekker aan de kant van de auto Niet aan op de Aspen/Chicago IVDM-7003!
• De voor uw type auto vereiste adapterkabel is te verkrijgen bij de Blaupunkt-vakhandel.
• Afhankelijk van de constructie kan uw auto afwijken van deze beschrijving. Wij stellen ons Niet aansprakelijk voor schade door fouten bij inbouw en aansluiting en voor gevolgschade.

Mochten de hier gegeven aanwijzingen voor de montage in uw geval Niet van toepassing zichn, dan kut u contact opnemen met uw Blaupunkt-vakhandel, uw autopabrikant of once telefoohhotline.

• De Aspen/Chicago IVDM-7003 is geschikt voor auto's met:

• een accuspanning van 11 - 14,4 V

• de minpool aan de carrosserie

Inhoudsopgave

Aanwijzingen voor deveiligheid 23
Montage 25
Aansluiting 25
Aansluiting van de spanning en de
luidsprekers 25
Extra vrije aansluitingen 25
Centerluidspreker 25
Handremsignaal aansluiten 25
Geschakelde plus versterker 25
Aansluiting RC 10 (extra) 25
Inbouw 26
Radioantenna 26
Inbouwpositie 26
Inbouw van de houder 26
Inbouw van de monitorenheid 26
Demonteren van de monitoreenheid..... 26
Inbouw van de versterker 26
Aansluiting versterker 27
Aansluiting TravelPilot EX-V 27
Video-aansluiting 27
Audio-aansluiting 27
Achteruitrijcamera 27
Aansluiting achteruitrijlicht 27
Aansluiting achteruirijcamera 27
Aansluittekeningen 27

Geleverd pakket 53

Afbeeldingen 55

Inbouwmaten 59

Draagebied van de monitor 59

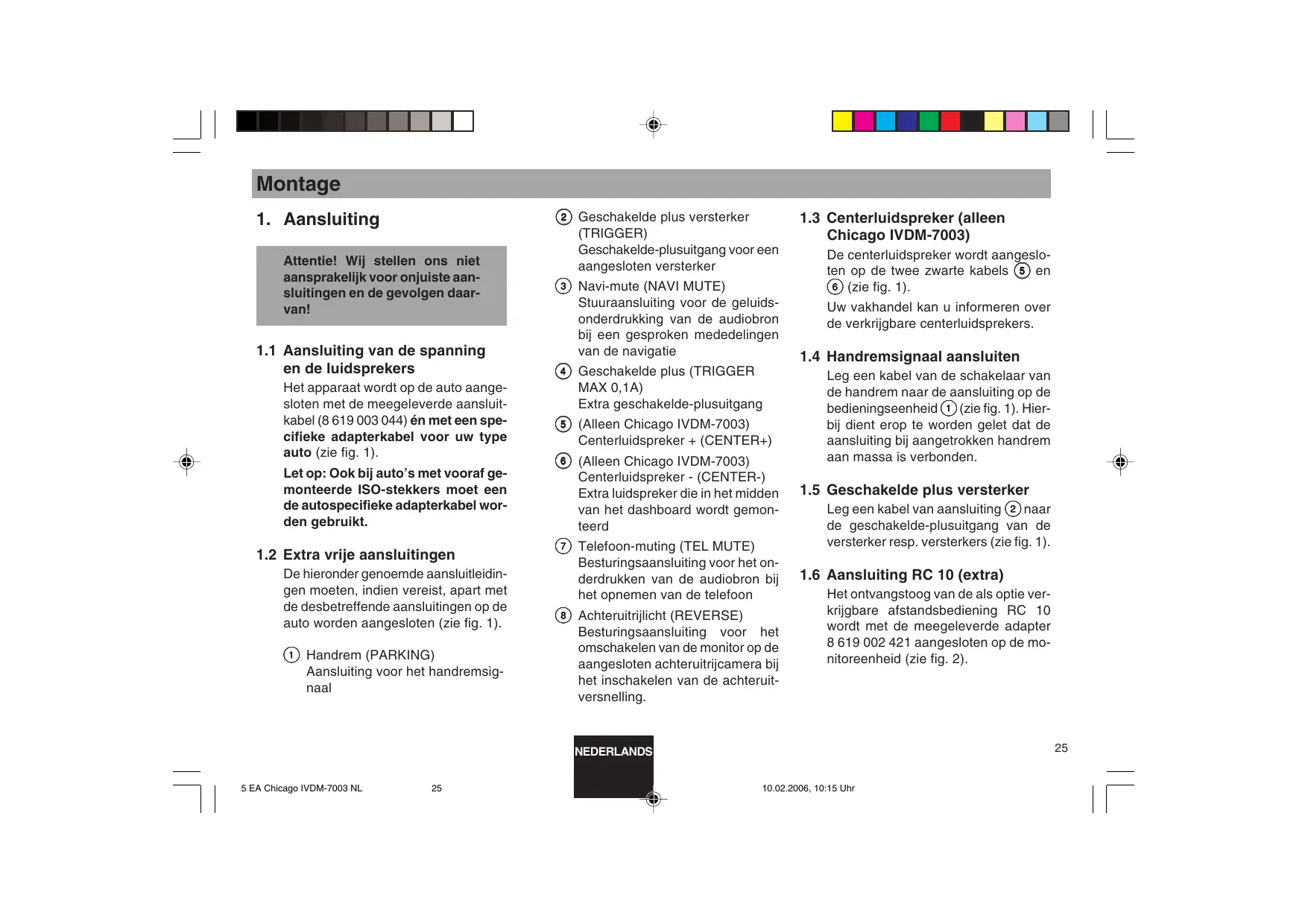

Montage

1. Aansluiting

Attentie! Wij stellen ons Niet aansprakelijk voor onjuiste aansluitingen en de gevolgen waarvan!

1.1 Aansluiting van de spanning en de luidsprekers

Het apparaat wordt op de auto aangesloten met de meegeleverde aansluitkabel (8619003044) en met een specifieke adapterkabel voor uw type auto (zie fig. 1).

Let op: Ook bij auto's met vooraf gemonteerde ISO-stekkers要去 een de autospecifieke adapterkabel worden gebruikt.

1.2 Extra vrije aansluitingen

De hieronder genoemde aansluitleidingen moeten, indien vereist, apart met de desbetreffende aansluitingen op de auto worden aangesloten (zie fig. 1).

1 Handrem (PARKING)

Aansluiting voor het handremsignaal

② Geschakelde plus versterker (TRIGGER)
Geschakelde-plusitgang voor een aangesloten versterker
③ Navi-mute (NAVI MUTE) Stuuraansluiting voor de geluidsonderdrukking van de audiobron bij een gesproken mededelingen van de navigatie
4 Geschakelde plus (TRIGGER MAX 0,1A) Extra geschakelde-plusuitgang
(5) (Alleen Chicago IVDM-7003) Centerluidspreker + (CENTER+)
(6) (Alleen Chicago IVDM-7003) Centerluidspreker - (CENTER-) Extra luidspreker die in het midden van het dashboard worden gemonteerd
⑦ Telefoo-n-muting (TEL MUTE) Besturingsaansluiting voor het onderdrukken van de audiobron bij het opnemen van de telefooN
8 Achteruittrijlicht (REVERSE) Besturingsaansluiting voor het omschakelen van de monitor op de aangesloten achteruittrijcamera bij het inschakelen van dechyateruitversnelling.

1.3 Centerluidspreker (alleen Chicago IVDM-7003)

De centerluidspreker wordt aangeslo- ten op de twee zwarte kabels 5 en 6 (zie fig.1).

Uw vakhandel kan u informeren over de verkrijigbare centerluidsprekers.

1.4 Handremsignaal aansluten

Leg een kabel van de schakelaar van de handrem maar de aansluiting op de bedieningseenheid ① (zie fig. 1). Hierbij dient erop te worden gelet dat de aansluiting bij aangetrokken handrem aan massa is verbonden.

1.5 Geschakelde plus versterker

Leg een kabel van aansluiting ② maar de geschakelde-plusuitgang van de versterker resp. versterkers (zie fig. 1).

1.6 Aansluiting RC 10 (extra)

Het ontvangstoog van de als optie verkrijgbare afstandsbediening RC 10 wordt met de meegeleverde adapter 8619 002 421 aangesloten op de monitoreenheid (zie fig. 2).

2. Inbouw

2.1 Radioantenna

Bij vooraf uitgeruste auto's (bv. VW, Seat, Audi) worden de voedingsspanning voor de antennne toegevoerd via de antennekabel (zie de gebruiksaanwijzing van de auto). Voor deze aansluiting moet u bij uw vakhandel een scheidingsfilter voor de antennenoeding (best.-nr. 7 691 290 202) of de adapterkabel (best.-nr. 7 607 621 129) aanschaffen.

Inbouw en aansluiting van de antennene vindt u in de inbouwhandleiding van de antennene.

2.2 Inbouwpositie

De inbouwhoek要去ussen 0^ en +20^ liggen. Voor verticale inbouw is de Aspen/Chicago IVDM-7003 nicht geschikt.

2.3 Inbouw van de houder

De met deze Aspen/Chicago IVDM-7003 meegeleverde houder maakt het möglichk het apparaat in te bouwen in auto's met een DIN-autoradio-opening van 182× 53× 180mm inbouwruimte en een dashboardddikte van in het gebied van de bevestigingslippen van 1 tot 20~mm (zie fig. 3). Voor het inbouwen要去 u de houder in de opening schuiven en controlleren welke bevestigingslippen van de houder met een schroevendraaier(APien den worden omgebogen (zie fig. 3a).

Let op: Buig zoveel möglichk bevestigingslippen om.

2.4 Inbouw van de monitoreenheid

Alle stekkers要去en zover in de kamers worden geschoven dat ze vergrendelen. Zet de Aspen/Chicago IVDM-7003 dan van voren in de houder (zie fig. 3).

Schuif het apparaat waar binnen door zacht op beiden uiteinden van het frame te drukken, totdat de vergrendelveren aan de zijkanten rechts en links arrêteer (duidelijk klikken hoortaar).

Attentie! Bij het inschuiven mag u niet op het display, knappen of schakelaars duwen!

2.5 Demonteren van de monitorenheid

Verwijder de plastic afdekframes. Nu moet u de beugels links en rechts tussen het apparaat en het inbouwframe steken en zover maar binnen duwen dat een duidelijkke klik te horen is (veren aan de zijkanten ontgrendeld). Trek de Aspen/Chicago IVDM-7003 nu aan beiden beugels voorzichtigaar buiten. Nu+kunnen de aansluitkabels worden ontgrendeld en losgetrokken (zie fig. 4).

Let op: De vergrendelde beugels kuren pas worden verwijderd nadat de Aspen/Chicago IVDM-7003\ aar buiten gehald is.

2.6 Inbouw van de versterker

Monteer de versterker op een geschikte plaat met de meegeleverde haken (zie fig. 5).

Let erop dat de ventilatie-openingen nicht worden bedekt. Gebruik de verbindiskabel om de tunereenheid met de monitoreenheid te verbinden (zie fig. 2).

3. Aansluiting versterker

De tuner-/versterkerbox stelt verschillende in- en uitgangen voor het aansluiten van extra componenten ter beschikking (zie fig. 6).

Aansluitstekker voor luidsprekers, voedingsspanning, etc.
10 Aansluiting cd-wisselaar
⑪ Aansluiting maar het bedieningsgedeelte
12 Aansluiting digital out (alleen Chicago IVDM-7003)
⑬ Video-ingang achteruitrijcamera
14 Audio-ingang telefoon
15 Audio-ingang navigatie
16 Audio-/video-ingang AUX 1
⑰ Audio-/video-uitgang 1
Voorversterkeruitgang centerluid-spreker
Voorversterkeruitgang
20 Ingang radioantenne
21 Audio-/video-ingang AUX 2
② Audio-/video-uitgang 2
23 Voorversterkeruitgang subwoofer
24 Aansluiting voor IVSC-5502 of IVSC-3302 via aansluitkabel 7 607 001 605

De aansluiting moet worden uitgevoerd met de desbeteffende Blaupunkt-accessoires.

Hierover informeert uw vakhandel u graag.

4. Aansluiting TravelPilot EX-V

4.1 Video-aansluiting

Verbind de video-uitgang van de TravelPilot via een verbindingskabel 7607001602 (4m) of 7607001601 (1,5m) en de adapterkabel 8619002 421 met de ingang op het bedieningsgedeelte (zie fig. 7).

4.2 Audio-aansluiting

Steek de adapterkabel 8 619 002 600 in de D-kamer van de TravelPilot en verbind deze met audio-ingang ⑤ .De vrijeader van deadapterkabel verbindtu met de navi-mute-leiding ③ van deadapterkabel 8 619 003 045 (zie fig.7).

5. Achteruitrijcamera

5.1 Aansluiting awhilerijlicht

Sluit de kabel 8 aan op het achteruitrijlicht van het voertuig. Hierbij要去erop worden gelet, dat bij achteruitrijden +12V op de aansluiting actief is. Bij het inschakelen van dechychteruit, schakelt de Aspen/Chicago IVDM7003 automatisch over.

5.2 Aansluitingchteruittrijjcamera

Verbind de video-uitgang van de camera met video-ingang 13. Houd u waar bij aan de inbouwhandleiding van de camera (zie fig. 8).

6. Aansluittekeningen

Aansluiting voedingsspanning

op Autospecifieke stekker ....fig. 1

Luidsprekeraansluiting. fig. 1

Aansluiting verbindingskabel ....fig. 2

Aansluiting TravelPilot EX-V ....fig. 2

Montage Aspen/Chicago

IVDM-7003 .fig. 3

Demontage Aspen/Chicago

IVDM-7003 .fig.4

Montage tunesbox .fig.5

Aansluitingen box. fig. 6

Aansluiting TravelPilot EX-V ....fig. 7

Aansluiting achteruittrijcamera...fig. 8
